Type de produit	Commutateur réseau non administrable (unmanaged)
Marque	Digitus
Modèle	DN80230
Nombre de ports	8 ports RJ45 10/100/1000/2500 Mbit/s (4 vitesses)
Bande passante du fond de panier	40 Gbit/s
Fréquence de commutation	3,72 Mpps (à 2,5 Gbit/s)
Type de commutation	Store-and-forward (mode différé)
Table d'adresses MAC	16 000 entrées
Mémoire tampon	12 Mbit
Trames géantes	12 Ko (prises en charge)
Alimentation électrique	Adaptateur secteur externe : entrée 100-240 V CA, 50/60 Hz ; sortie 12 V CC, 1,8 A
Consommation électrique	12 W maximum
Dimensions (L x P x H)	190 x 120 x 30 mm
Poids	735 g
Température de service	0 °C à 40 °C
Température de stockage	-10 °C à 60 °C
Humidité relative de service	10 % à 90 % (sans condensation)
Refroidissement	Sans ventilateur (convection naturelle)
Voyants LED	Power (vert), 2.5G Link/Act (vert), 1000M/100M/10M Link/Act (vert)
Normes réseau prises en charge	IEEE 802.3, 802.3u, 802.3ab, 802.3bz
Fonctions supplémentaires	Auto-négociation, Auto MDI/MDI-X, contrôle de flux IEEE 802.3x full-duplex
Montage	Bureau ou mural (kit de montage inclus)
Contenu de la boîte	Commutateur, adaptateur secteur, kit de montage mural, guide d'installation rapide
Garantie et assistance	Consulter le fabricant (Assmann Electronic GmbH) ; pièces détachées non disponibles, réparation par un professionnel

FOIRE AUX QUESTIONS - DN80230 Digitus

Comment installer le commutateur Digitus DN80230 ?

Le commutateur est prêt à l'emploi sans configuration. Branchez l'adaptateur secteur sur une prise électrique (100-240 V) et connectez vos câbles réseau (droit ou croisé, auto-détection) aux ports RJ45. Les voyants LED s'allumeront pour confirmer les liaisons.

Que signifient les voyants LED sur le panneau avant ?

Le voyant Power (vert) s'allume lorsque l'appareil est sous tension. Les voyants 2.5G Link/Act (vert) indiquent une connexion à 2,5 Gbit/s (fixe) ou une activité réseau (clignotant). Les voyants 1000M/100M/10M Link/Act (vert) signalent une connexion à 1000, 100 ou 10 Mbit/s.

Quel type d'alimentation est nécessaire pour le DN80230 ?

L'adaptateur secteur fourni délivre une tension de 12 V CC avec un courant de 1,8 A (consommation max 12 W). Il se branche sur une prise secteur 100-240 V CA, 50/60 Hz.

Puis-je fixer le commutateur au mur ?

Oui, le commutateur peut être monté au mur grâce au kit de montage mural inclus. Utilisez les vis et chevilles adaptées à votre support (non fournies). Assurez-vous que l'appareil reste à l'air libre pour un refroidissement optimal.

Quels types de câbles réseau puis-je utiliser ?

Les ports sont compatibles Auto MDI/MDI-X, donc vous pouvez utiliser indifféremment des câbles droits ou croisés de catégorie 5e ou supérieure pour des débits jusqu'à 2,5 Gbit/s.

Le commutateur est-il compatible avec tous les systèmes d'exploitation ?

Oui, car il s'agit d'un commutateur non administrable (unmanaged) qui fonctionne indépendamment du système d'exploitation. Il suffit de connecter les périphériques réseau.

Quels débits sont supportés sur chaque port ?

Chaque port supporte les vitesses suivantes : 10 Mbit/s, 100 Mbit/s, 1 Gbit/s et 2,5 Gbit/s en full-duplex ou half-duplex, avec auto-négociation.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits liquides ou abrasifs.

Que faire si un voyant de liaison ne s'allume pas ?

Vérifiez que le câble est correctement branché des deux côtés et qu'il n'est pas endommagé. Assurez-vous que l'appareil connecté est allumé et que sa carte réseau fonctionne. Testez avec un autre câble ou un autre port.

Où trouver des pièces de rechange ou une assistance technique ?

Le commutateur ne contient pas de pièces réparables par l'utilisateur. En cas de problème, contactez le fabricant Assmann Electronic GmbH (Allemagne) ou votre revendeur. La déclaration de conformité est incluse dans la boîte.

MODE D'EMPLOI DN80230 Digitus

Guide d'installation rapide

DN-80230

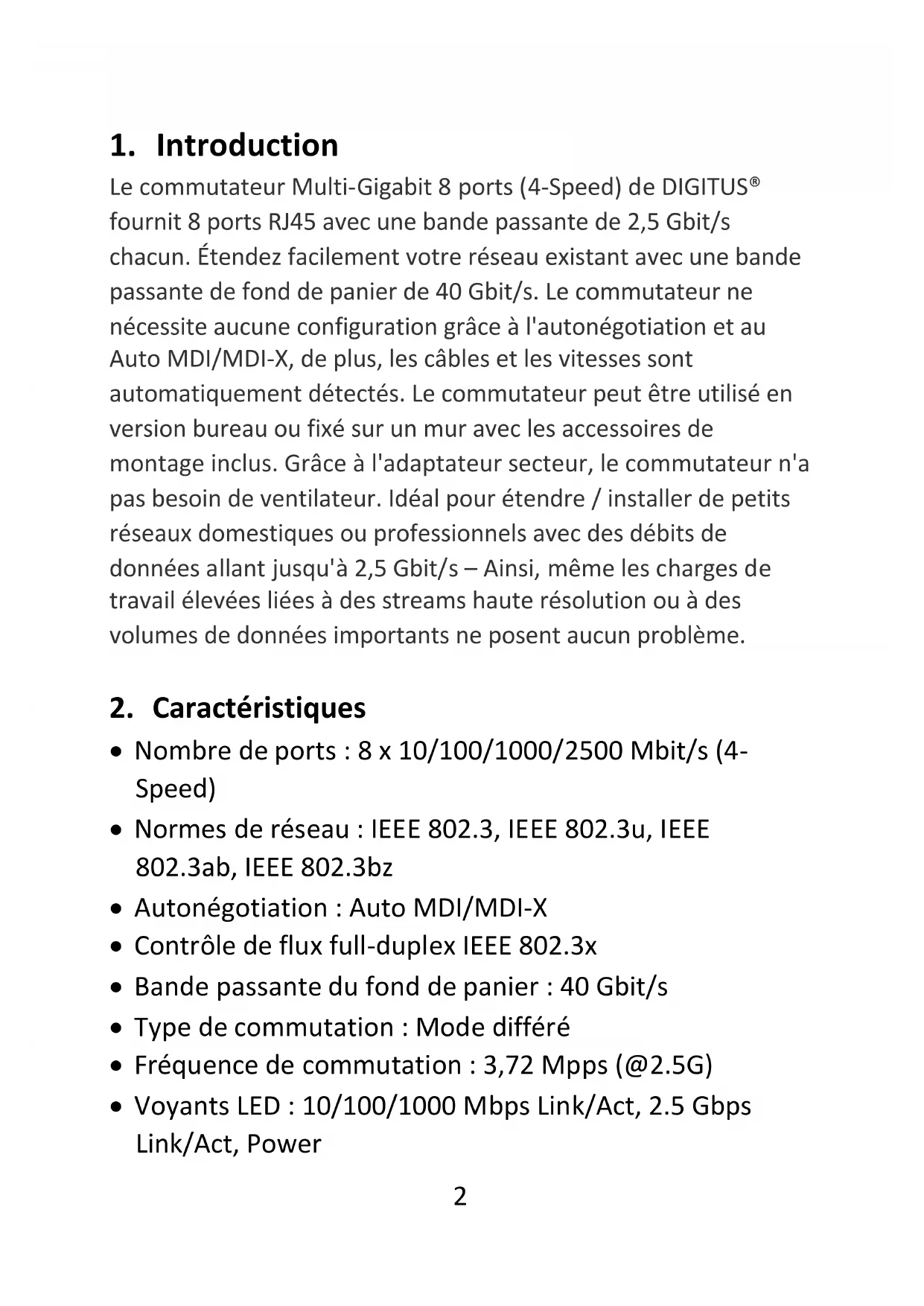

1. Introduction

Le commutateur Multi-Gigabit 8 ports (4-Speed) de DIGITUS® fournit 8 ports RJ45 avec une bande passante de 2,5 Gbit/s chacun. Étendez facilement votre réseau existant avec une bande passante de fond de panier de 40 Gbit/s. Le commutateur ne nécessite aucune configuration grâce à l'autonégotiation et au Auto MDI/MDI-X, de plus, les câbles et les vitesses sont automatiquement détectés. Le commutateur peut être utilisé en version bureau ou fixé sur un mur avec les accessoires de montage inclus. Grâce à l'adaptateur secteur, le commutateur n'a pas besoin de ventilateur. Idéal pour étendre/installer de petits réseaux domestiques ou professionnels avec des débits de données allant jusqu'à 2,5 Gbit/s – Ainsi, même les charges de travail élevées liées à des streams haute résolution ou à des volumes de données importants ne posent aucun problème.

2. Caractéristiques

• Nombre de ports : 8 x 10/100/1000/2500 Mbit/s (4-Speed)
• Normes de réseau : IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz
• Autonégociation : Auto MDI/MDI-X
• Contrôle de flux full-duplex IEEE 802.3x
• Bande passante du fond de panier : 40 Gbit/s
• Type de commutation : Mode différé
• Fréquence de commutation : 3,72 Mpps (@2.5G)
• Voyants LED : 10/100/1000 Mbps Link/Act, 2.5 Gbps Link/Act, Power
• Trame géante : 12 Ko
• Mémoire tampon : 12 Mbit
• Tableau d'adresses MAC (L2) : 16K
• Conception sans ventilateur
• Tension de fonctionnement : 12 VCC / 1,8 A
• Consommation électrique : 12 W max.
• Alimentation électrique de l'adaptateur secteur : 100 – 240 VCA, 50/60 Hz, 21,6 W
• Type de fiche, côté adaptateur secteur : Europlug type C (CEE-7/16)
• Type de fiche, côté appareil : Fiche coaxiale (CC) 5,5 mm / 2,1 mm
• Température de service : 0 °C à +40 °C
• Humidité relative de service : 10 – 90 % HR (sans condensation)
• Température de stockage : -10 °C à +60 °C
• Conception sans ventilateur (refroidissement à air)
• Dimensions : 190 x 120 x 30 mm (I x P x H)
• Poids : 735 g

3. Contenu de la livraison

• 1 x commutateur Gigabit 8 Ports, 2.5G, Unmanaged • 1 x adaptateur secteur
• 1 x accessoire pour montage mural • 1 x guide d'installation rapide

4. Voyants LED sur le panneau avant

Le tableau suivant fournit un descriptif complet de l'état des voyants LED.

LED	Couleur	État	Description
Power	Vert	Allumé	Le commutateur est sous tension
2.5G Link/Act Vert		Allumé	Connexion 2.5G
		Clignote	Reçoit des paquets
1000M/100M/10M Link/Act	Vert	Allumé	Connexion 1000M/100M/10M
		Clignote	Reçoit des paquets

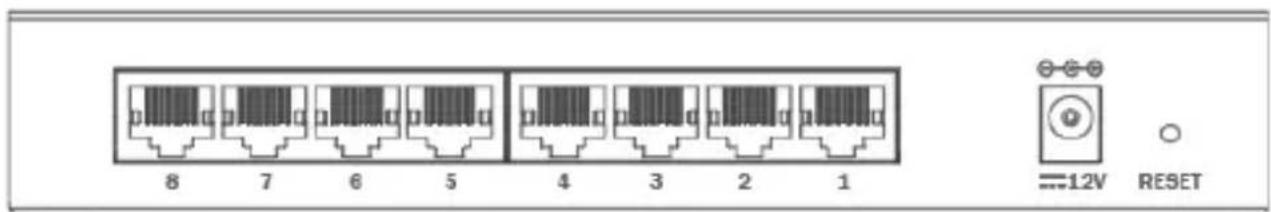

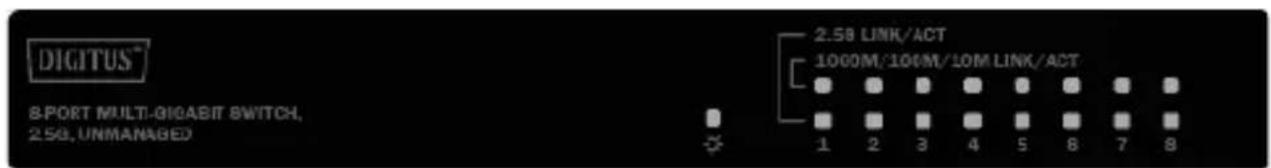

5. Panneaux avant et arrière

DIGITUS® 8-PORT MULTI-GIGABIT SWITCH, 2.5G, UNMANAGED 2.5B LINK/ACT 1000M/100M/10M LINK/ACT 1 2 3 4 5 6 7 8

8 7 6 5 4 3 2 1 12V RESET

6. Installation du matériel

Cet appareil est compatible avec tous les systèmes d'exploitation car il n’est pas nécessaire de le configurer. Ce commutateur possède des ports Auto MDI-X qui détectent automatiquement le type de câble que vous utilisez pour chaque port. Le commutateur change alors automatiquement la polarité du port selon les besoins pour assurer une liaison avec un câble droit ou croisé. Pour

Rappel : si un voyant Link est allumé, vous utilisez le bon câble.

1. Caractéristiques techniques

Port LAN	8 x ports RJ45
Autres ports	1 x port DC, 1 x bouton « reset »
Voyants LED	2 x rangée de 8 voyants LED (2.5G Link/Act, 1000/100/100M Link/Act)1 x voyant LED vert (alimentation)
Normes Ethernet	IEEE802.3 : 100BASE-TX (802.3u)1000BASE-T (802.3ab)2.5GBASE-T (802.3bz)
Vitesse du Link	100BASE-TX : 100 Mbit/s1000Base-T : 1 Gbit/s2.5GBASE-T : 2,5 Gbit/s
Duplex	Prise en charge du full-duplex / half-duplex
Autonégotiation	Prise en charge sur tous les ports
AutoMDI/MDI-X	Prise en charge sur tous les ports
Trame géante	Prise en charge (>9 216 octets)
Type de commutation	Mode différé
Fréquence de commutation	100BASE-TX : 148 810 pps1000Base-T : 1 488 095 pps2.5GBASE-T : 3 720 238 pps
Fabric	40 Gbit/s
Température de service	0 à 45 °C
Température de stockage	-10 à 60 °C
Humidité de service	~ 90 %
Dimensions (l x P x H)	190 x 120 x 30 mm
Couleur	Noir
Ventilateur	Non (refroidissement à air)
Adaptateur secteur	12 V / 1,8 A

C'est un produit de Classe B. Ce produit peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

Assmann Electronic GmbH

58513 Lüdenscheid

Allemagne

CE
