DN80230 - Przełącznik Digitus - Bezpłatna instrukcja obsługi

Typ produktu	Niezarządzalny przełącznik sieciowy (unmanaged)
Marka	Digitus
Model	DN80230
Liczba portów	8 portów RJ45 10/100/1000/2500 Mbit/s (4 prędkości)
Przepustowość magistrali	40 Gbit/s
Częstotliwość przełączania	3,72 Mpps (przy 2,5 Gbit/s)
Typ przełączania	Store-and-forward (tryb buforowania)
Tablica adresów MAC	16 000 wpisów
Pamięć buforowa	12 Mbit
Ramki jumbo	12 KB (obsługiwane)
Zasilanie	Zewnętrzny zasilacz sieciowy: wejście 100-240 V AC, 50/60 Hz; wyjście 12 V DC, 1,8 A
Pobór mocy	max 12 W
Wymiary (dł. x szer. x wys.)	190 x 120 x 30 mm
Waga	735 g
Temperatura robocza	0 °C do 40 °C
Temperatura przechowywania	-10 °C do 60 °C
Wilgotność względna podczas pracy	10% do 90% (bez kondensacji)
Chłodzenie	Bezwentylatorowe (naturalna konwekcja)
Diody LED	Zasilanie (zielona), 2.5G Link/Act (zielona), 1000M/100M/10M Link/Act (zielona)
Obsługiwane standardy sieciowe	IEEE 802.3, 802.3u, 802.3ab, 802.3bz
Dodatkowe funkcje	Autonegocjacja, Auto MDI/MDI-X, kontrola przepływu IEEE 802.3x full-duplex
Montaż	Na biurko lub ścianę (zestaw montażowy w zestawie)
Zawartość opakowania	Przełącznik, zasilacz, zestaw montażowy na ścianę, skrócona instrukcja obsługi
Gwarancja i pomoc techniczna	Skontaktuj się z producentem (Assmann Electronic GmbH); części zamienne niedostępne, naprawa przez profesjonalistę

Często zadawane pytania - DN80230 Digitus

Jak zainstalować przełącznik Digitus DN80230?

Przełącznik jest gotowy do użycia bez konfiguracji. Podłącz zasilacz do gniazdka (100-240 V) i podłącz kable sieciowe (proste lub skrzyżowane, auto-wykrywanie) do portów RJ45. Diody LED zaświecą się, potwierdzając połączenia.

Co oznaczają diody LED na przednim panelu?

Dioda Zasilanie (zielona) świeci, gdy urządzenie jest włączone. Diody 2.5G Link/Act (zielona) wskazują połączenie 2,5 Gbit/s (stałe) lub aktywność sieciową (miganie). Diody 1000M/100M/10M Link/Act (zielona) sygnalizują połączenie 1000, 100 lub 10 Mbit/s.

Jaki typ zasilania jest potrzebny dla DN80230?

Dołączony zasilacz dostarcza napięcie 12 V DC o prądzie 1,8 A (max. pobór 12 W). Podłącza się do gniazdka 100-240 V AC, 50/60 Hz.

Czy mogę zamontować przełącznik na ścianie?

Tak, przełącznik można zamontować na ścianie za pomocą zestawu montażowego w zestawie. Użyj odpowiednich wkrętów i kołków do podłoża (nie dołączone). Upewnij się, że urządzenie ma swobodny przepływ powietrza dla optymalnego chłodzenia.

Jakie typy kabli sieciowych mogę użyć?

Porty są zgodne Auto MDI/MDI-X, więc można używać zarówno kabli prostych, jak i skrzyżowanych kategorii 5e lub wyższej dla prędkości do 2,5 Gbit/s.

Czy przełącznik jest zgodny ze wszystkimi systemami operacyjnymi?

Tak, ponieważ jest to przełącznik niezarządzalny (unmanaged), który działa niezależnie od systemu operacyjnego. Wystarczy podłączyć urządzenia sieciowe.

Jakie prędkości są obsługiwane na każdym porcie?

Każdy port obsługuje następujące prędkości: 10 Mbit/s, 100 Mbit/s, 1 Gbit/s i 2,5 Gbit/s w trybie full-duplex lub half-duplex, z autonegocjacją.

Jak czyścić przełącznik?

Odłącz urządzenie przed czyszczeniem. Użyj miękkiej, suchej szmatki do usunięcia kurzu. Nie używaj płynów ani środków ściernych.

Co zrobić, jeśli dioda połączenia nie świeci?

Sprawdź, czy kabel jest prawidłowo podłączony z obu stron i nie jest uszkodzony. Upewnij się, że podłączone urządzenie jest włączone, a jego karta sieciowa działa. Przetestuj z innym kablem lub innym portem.

Gdzie znaleźć części zamienne lub pomoc techniczną?

Przełącznik nie zawiera części naprawialnych przez użytkownika. W przypadku problemów skontaktuj się z producentem Assmann Electronic GmbH (Niemcy) lub sprzedawcą. Deklaracja zgodności znajduje się w opakowaniu.

INSTRUKCJA OBSŁUGI DN80230 Digitus

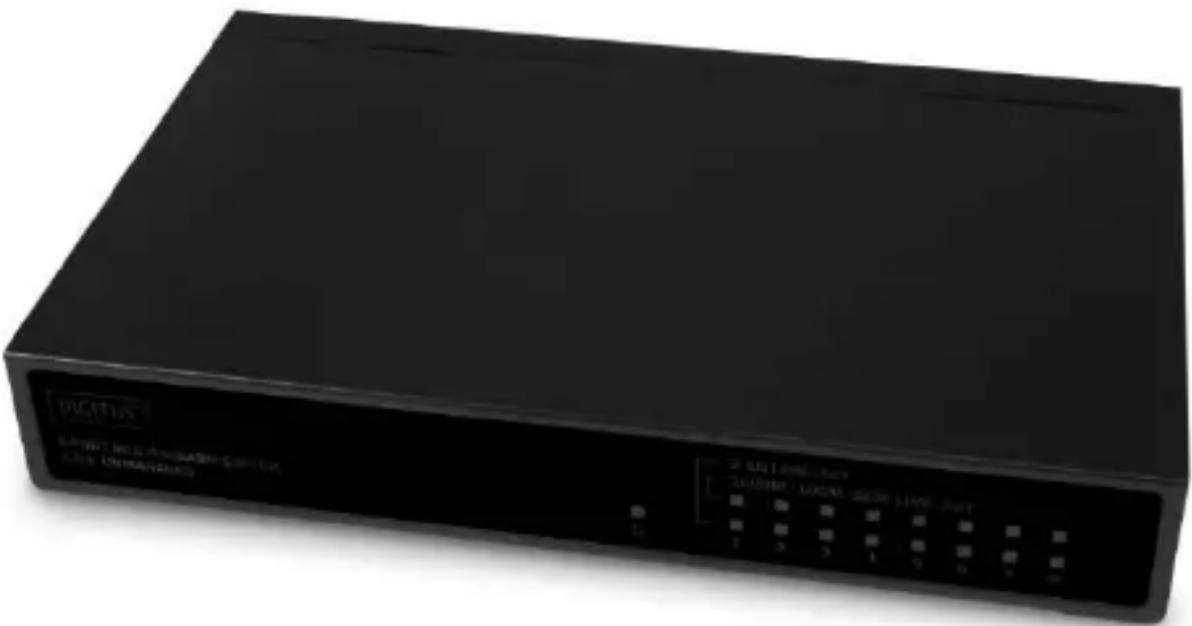

Ośmioportowy przełącznik Multi-Gigabit, 2,5G, niezarządzalny

DUCTUS SPRING MULTIPHASE SWITCH LINE UNINHANCED 2.50 LIME NET CUSTOMER: LOCAL-SEISM LINE NET 1 2 3 4 5 6 7 8 9 10

Skrócona instrukcja obsługi

DN-80230

1. Wstęp

Ośmioportowy przełącznik Multi-Gigabit (4 szybkości) marki DIGITUS® oferuje 8 portów RJ45 z przepustowością 2,5 Gbps każdy. Można łatwo rozszerzyć posiadaną sieć, przy czym dostępna jest przepustowość backplane 40 Gbps. Konfiguracja samego przełącznika nie jest konieczna dzięki funkcjom automatycznej negocjacji i auto MDI/MDI-X, co umożliwia automatyczne wykrywanie typu kabli i szybkości. Przełącznik może być wykorzystywany w wariancie desktopowym lub zainstalowany na ścianie przy pomocy dołączonych akcesoriów montażowych. Dzięki zewnętrznemu zasilaczowi przełącznik nie potrzebuje wentylatora. Idealne rozwiązanie do rozszerzenia / stworzenia niewielkiej sieci domowej lub firmowej, oferując przepustowość danych do 2,5 Gbps – dzięki czemu bez problemu poradzi sobie również z dużymi obciążeniami przy strumieniowaniu treści w wysokiej rozdzielczości lub podczas przesyłania dużych ilości danych.

2. Funkcje

• Liczba portów: 8 x 10/100/1000/2500 Mbps (4 szybkości)
• Obsługiwane standardy sieciowe: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz
• Automatyczna negocjacja: Auto MDI/MDI-X
• Tryb kontroli przepływności IEEE 802.3x Full Duplex (dupleks)
• Przepustowość backplane: 40 Gbps
• Metoda transferu: Store-and-Forward

• Prędkość przekazywania pakietów: 3,72 Mpps (@2,5G)

• Wskaźniki LED: 10/100/1000 Mbps Link/Act, 2,5 Gbps Link/Act, Power

• Obstuga ramek jumbo: 12 KB
• Pamięć buforowania: 12 Mbit
• Tablica adresów MAC warstwy 2: 16 000
• Konstrukcja bez wentylatorów
• Napięcie robocze: 12 V DC / 1,8 A
• Pobór mocy: maks. 12 W
• Zasilanie, zasilacz: 100–240 V AC, 50/60 Hz, 21,6 W
• Typ wtyczki, zasilacz: wtyk Type C (CEE 7/16)
• Typ wtyczki po stronie urządzenia: złącze koncentryczne (DC) 5,5 mm / 2,1 mm
• Temperatura robocza: od 0°C do +40°C
• Wilgotność robocza: 10–90% RH (bez skraplania)
• Temperatura przechowywania: od -10°C do +60°C
• Konstrukcja bez wentylatorów (chłodzenie przepływem powietrza)
• Wymiary: szer. 190 x gł. 120 x wys. 30 mm
• Masa: 735 g

3. Zawartość opakowania

• 1 x ośmiportowy przełącznik Gigabit, 2,5G, niezarządzalny
• 1 x zasilacz
• 1 x akcesoria do montażu ściennego
  • 1 x skrócona instrukcja obsługi

4. Kontrolki LED na panelu przednim

Poniższa tablica zawiera opisy statusu kontrolek LED i ich znaczenia.

Dioda LED	Kolor	Status	Opis
Zasilanie	Zielony	Świeci się	Przełącznik jest włączony
2,5G Link/Act Zielony		Świeci się	Prawidłowe połączenie 2,5 Gbps
		Miga	Odbiór pakietów
1000M/100M/10M Link/Act	Zielony	Świeci się	Prawidłowe połączenie 1000M/100M/10Mbps
		Miga	Odbiór pakietów

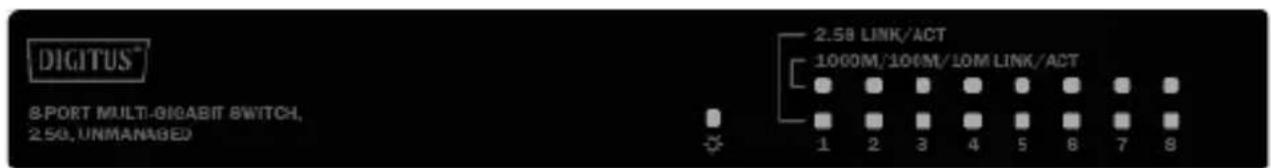

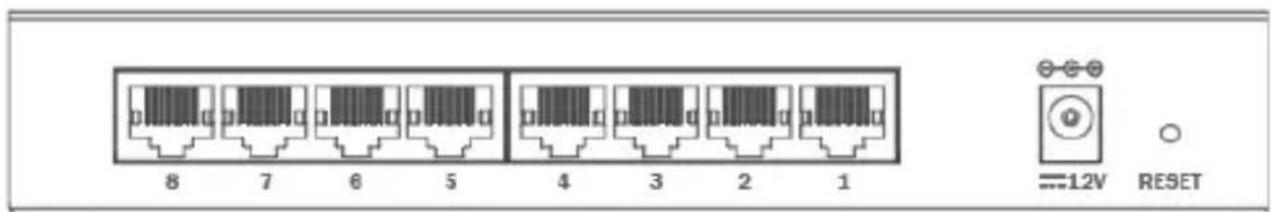

5. Panel przedni i tylny

DIGITUS® 8-PORT MULTI-GIGABIT SWITCH, 2.50, UNMANAGED 2.58 LINK/ACT 1000M/100M/10M LINK/ACT 1 2 3 4 5 6 7 8

8 7 6 5 4 3 2 1 12V RESET

6. Instalacja urządzenia

Niniejsze urządzenie będzie pracować z wszystkimi systemami operacyjnymi, ponieważ jest to samodzielne rozwiązanie niewymagające konfiguracji. Przełącznik dysponuje portami auto MDI-X, które automatycznie wykrywają typ kabla podłączonego do każdego z portów. Następnie przełącznik automatycznie zmienia polaryzację portu zależnie od wymagań, aby zagwarantować

połączenie przy użyciu kabla niekrosowanego lub krosowanego. Należy pamiętać, że świecie diody Link oznacza używanie prawidłowego kabla.

1. Dane techniczne

Port LAN	Port RJ-45 x 8
Inne porty	1 x gniazdo prądu stałego (DC), 1 x przycisk reset
Kontrolki LED	8 x ziel. dioda LED w 2 rzędach (2,5G Link/Act, 1000/100/100M Link/Act)1 x zielona dioda LED (zasilanie)
Standard Ethernet	IEEE802.3: 100BASE-TX (802.3u)1000BASE-T (802.3ab)2,5G BASE-T (802.3bz)
Szybkość połączenia	100BASE-TX: 100 Mbps1000BASE-T: 1 Gbps2,5G BASE-T: 2,5 Gbps
Dupleks	Obsługa dupleks i półdupleks
Automatyczna negocjacja	Obsługa we wszystkich portach
AutoMDI/MDI-X	Obsługa we wszystkich portach
Ramka jumbo	Obsługiwana (ponad 9216 bajtów)
Metoda transferu	Store-and-Forward
Prędkość przekazywania pakietów	100BASE-TX: 148 810 pps1000BASE-T: 1 488 095 pps2,5BASE-T: 3 720 238 pps
Topologia switched fabric	40 Gbps
Temperatura robocza	od 0 do 45°C
Temperatura przechowywania	od -10 do 60°C
Zakres wilgotności powietrza	~ 90%
Wymiary (szer. x gł. x wys.)	190 x 120 x 30 mm
Kolor	Czarny
Wentylator chłodzący	Brak (chłodzenie przepływem powietrza bez użycia wentylatora)
Zasilacz	12 V / 1,8 A

Niniejsze urządzenie to produkt sklasyfikowany w klasie B. W warunkach domowych produkt ten może powodować zakłócenia radiowe. W takim przypadku konieczne może być podjęcie przez użytkownika odpowiednich środków zaradczych.

Niniejszym Assmann Electronic GmbH oświadcza, że deklaracja zgodności jest dostarczana z przesyłką. Jeżeli w przesyłce nie ma deklaracji zgodności, można się o nią zwrócić na niżej wymieniony adres producenta.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Niemcy

CE

DIGITUS®
