Tipo di prodotto	Switch di rete non gestibile (unmanaged)
Marca	Digitus
Modello	DN80230
Numero di porte	8 porte RJ45 10/100/1000/2500 Mbit/s (4 velocità)
Banda passante del backplane	40 Gbit/s
Frequenza di commutazione	3,72 Mpps (a 2,5 Gbit/s)
Tipo di commutazione	Store-and-forward (modalità differita)
Tabella indirizzi MAC	16.000 voci
Memoria buffer	12 Mbit
Jumbo frame	12 KB (supportati)
Alimentazione	Alimentatore esterno: ingresso 100-240 V CA, 50/60 Hz; uscita 12 V CC, 1,8 A
Consumo energetico	12 W massimi
Dimensioni (L x P x H)	190 x 120 x 30 mm
Peso	735 g
Temperatura di esercizio	0 °C a 40 °C
Temperatura di stoccaggio	-10 °C a 60 °C
Umidità relativa di esercizio	10% a 90% (senza condensa)
Raffreddamento	Senza ventola (convezione naturale)
LED indicatori	Power (verde), 2.5G Link/Act (verde), 1000M/100M/10M Link/Act (verde)
Standard di rete supportati	IEEE 802.3, 802.3u, 802.3ab, 802.3bz
Funzioni aggiuntive	Auto-negoziazione, Auto MDI/MDI-X, controllo di flusso IEEE 802.3x full-duplex
Montaggio	Da tavolo o a parete (kit di montaggio incluso)
Contenuto della confezione	Switch, alimentatore, kit di montaggio a parete, guida rapida
Garanzia e assistenza	Consultare il produttore (Assmann Electronic GmbH); pezzi di ricambio non disponibili, riparazione da parte di un professionista

Domande frequenti - DN80230 Digitus

Come installare lo switch Digitus DN80230?

Lo switch è pronto all'uso senza configurazione. Collega l'alimentatore a una presa elettrica (100-240 V) e collega i tuoi cavi di rete (dritti o incrociati, auto-rilevamento) alle porte RJ45. I LED si accenderanno per confermare i collegamenti.

Cosa significano i LED sul pannello frontale?

Il LED Power (verde) si accende quando l'apparecchio è acceso. I LED 2.5G Link/Act (verde) indicano una connessione a 2,5 Gbit/s (fisso) o attività di rete (lampeggiante). I LED 1000M/100M/10M Link/Act (verde) segnalano una connessione a 1000, 100 o 10 Mbit/s.

Quale alimentazione è necessaria per il DN80230?

L'alimentatore fornito eroga una tensione di 12 V CC con una corrente di 1,8 A (consumo max 12 W). Si collega a una presa di corrente 100-240 V CA, 50/60 Hz.

Posso fissare lo switch a parete?

Sì, lo switch può essere montato a parete grazie al kit di montaggio a parete incluso. Utilizzare viti e tasselli adatti alla superficie (non forniti). Assicurarsi che l'apparecchio rimanga in area aperta per un raffreddamento ottimale.

Quali tipi di cavi di rete posso utilizzare?

Le porte sono compatibili Auto MDI/MDI-X, quindi puoi utilizzare indifferentemente cavi dritti o incrociati di categoria 5e o superiore per velocità fino a 2,5 Gbit/s.

Lo switch è compatibile con tutti i sistemi operativi?

Sì, poiché si tratta di uno switch non gestibile (unmanaged) che funziona indipendentemente dal sistema operativo. È sufficiente collegare i dispositivi di rete.

Quali velocità sono supportate su ciascuna porta?

Ogni porta supporta le seguenti velocità: 10 Mbit/s, 100 Mbit/s, 1 Gbit/s e 2,5 Gbit/s in full-duplex o half-duplex, con auto-negoziazione.

Come pulire lo switch?

Scollegare l'apparecchio prima di pulirlo. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Non utilizzare prodotti liquidi o abrasivi.

Cosa fare se un LED di collegamento non si accende?

Verificare che il cavo sia correttamente collegato da entrambi i lati e che non sia danneggiato. Assicurarsi che il dispositivo collegato sia acceso e che la sua scheda di rete funzioni. Testare con un altro cavo o un'altra porta.

Dove trovare pezzi di ricambio o assistenza tecnica?

Lo switch non contiene parti riparabili dall'utente. In caso di problemi, contattare il produttore Assmann Electronic GmbH (Germania) o il rivenditore. La dichiarazione di conformità è inclusa nella confezione.

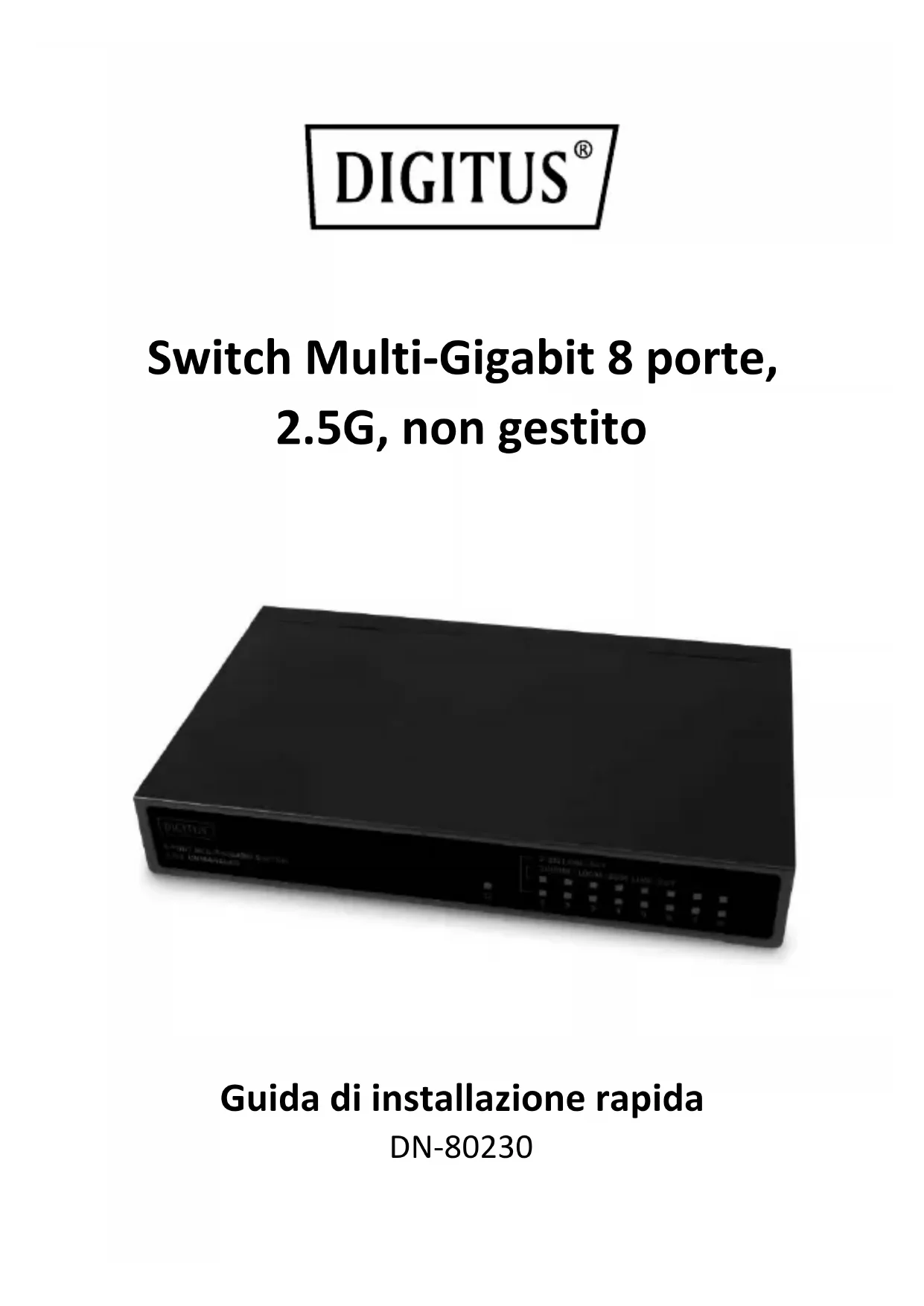

MANUALE UTENTE DN80230 Digitus

Switch Multi-Gigabit 8 porte, 2.5G, non gestito

Guida di installazione rapida

DN-80230

1. Introduzione

Lo switch Multi-Gigabit a 8 porte (4 velocità) di DIGITUS® fornisce 8 porte RJ45 con una larghezza di banda di 2.5 Gbps ciascuna.

Ampliate facilmente la vostra rete esistente con la larghezza di banda disponibile backplane di 40 Gbps. Non è necessaria alcuna configurazione sullo switch stesso; grazie all'auto-negoziazione e all'auto MDI/MDI-X, anche i cavi e le velocità vengono rilevati automaticamente. Lo switch può essere usato come variante da scrivania o montato su una parete con gli accessori di montaggio inclusi. Grazie all'adattatore di alimentazione esterno, lo switch non ha bisogno di una ventola. Ideale per ampliare/configurare piccole reti domestiche o aziendali con velocità di dati fino a 2.5 Gbps - così anche i carichi di lavoro elevati dovuti a flussi ad alta risoluzione o alti volumi di dati non sono un problema.

2. Caratteristiche

• Numero di porte: 8 x 10/100/1000/2500 Mbps (4 velocità)
• Standard di rete: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz
  • Auto-negoziazione: Auto MDI/MDI-X
• Controllo di flusso full-duplex IEEE 802.3x
• Larghezza di banda backplane: 40 Gbps
• Modalità di trasferimento: Store and forward
• Switching rate: 3.72 Mpps (@2.5G)
• Display LED: Collegamento/attività 10/100/1000 Mbps, collegamento/attività 2.5 Gbps, alimentazione

• Jumbo frame: 12 KB

• Memoria buffer: 12 Mbit

• Tabella L2 MAC: 16K
• Design senza ventole
• Tensione di esercizio: 12 V DC / 1.8 A
• Consumo energetico: 12 W max.
• Alimentazione, adattatore di alimentazione: 100 - 240 V AC, 50/60 Hz, 21.6 W
• Tipo di spina, adattatore di alimentazione: Eurospina tipo C (CEE 7/16)
• Tipo di spina, lato dispositivo: Spina coassiale (DC) 5,5 mm / 2,1 mm
• Temperatura di esercizio: Da 0 °C a +40 °C
• Umidità di esercizio: da 10 a 90% umidità relativa (nessuna condensa)
• Temperatura di conservazione: da -10 °C a +60 °C
• Design senza ventole (raffreddamento con flusso d'aria)
• Dimensioni: Largh. 190 x Prof. 120 x Alt. 30 mm
• Peso: 735 g

3. Contenuto dell'imballaggio

• 1 x switch Gigabit a 8 porte, 2.5G, non gestito
  • 1 x adattatore di alimentazione
• 1 x accessori per montaggio a parete
  • 1 x guida di installazione rapida

4. Pannello frontale indicatori LED

La seguente tabella fornisce le descrizioni dello stato dei LED e il loro significato.

LED	Colore	Stato	Descrizione
Alimentazione	Verde	On	Lo switch è acceso
Collegamento /attività 2.5G	Verde	On	Un valido collegamento con 2.5Gbps
		Lampeggiante	Ricezione pacchetti
Collegamento /attività 1000M/100M /10M	Verde	On	Un valido collegamento con 1000M/100M/10Mbps
		Lampeggiante	Ricezione pacchetti

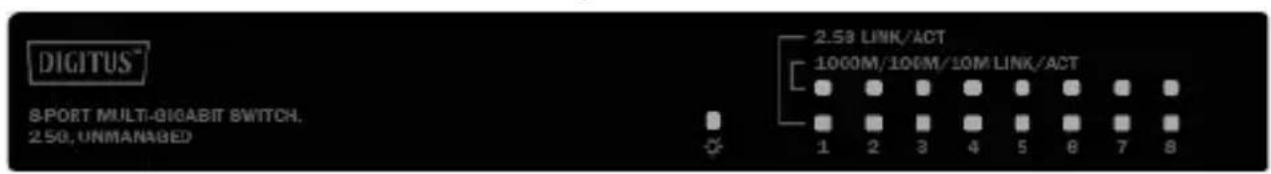

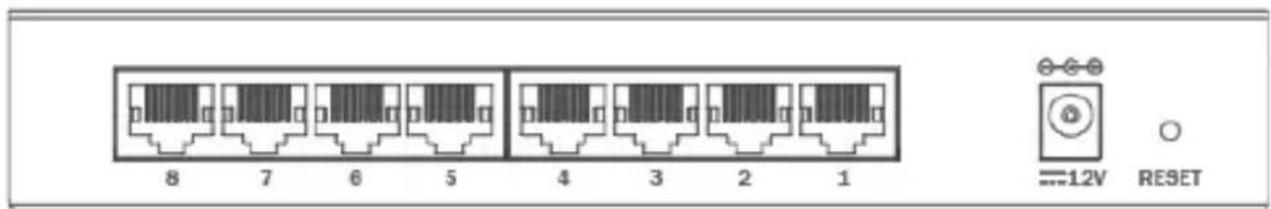

5. Pannelli frontali e posteriori

DIGITUS™ SPORT MULTI-BIGABIT SWITCH. 2.50, UNMANAGED 2.58 LINK/ACT 1000M/100M/10M LINK/ACT 1 2 3 4 5 6 7 8

8 7 6 5 4 3 2 1 ——12V RESET

6. Installazione hardware

Questo dispositivo funzionerà con tutti i sistemi operativi perché non c'è nessuna configurazione necessaria per questo dispositivo indipendente. Questo switch ha porte MDI-X automatiche che rileveranno automaticamente il tipo di cavo che si sta usando per ogni porta. Lo switch

cambierà quindi automaticamente la polarità della porta secondo necessità per assicurare un collegamento con un cavo straight-through o crossover. Si ricorda che se la luce visualizzata indica il collegamento allora si sta usando il cavo corretto.

1. Specifiche

Porta Lan	RJ-45 x 8 porte
Altre porte	1x jack DC, 1x pulsante reset
Indicatori LED	8x G+G stacked LED (collegamento/attività 2.5G, collegamento/attività 1000/100/100M) 1x LED verde (alimentazione)
Standard Ethernet	IEEE802.3: 100BASE-TX (802.3u) 1000BASE-T (802.3ab) 2.5G BASE-T (802.3bz)
Velocità di collegamento	100BASE-TX: 100 Mbps 1000BASE-T: 1 Gbps 2.5G BASE-T: 2.5 Gbps
Duplex	Supporta full duplex/half duplex
Auto-negoziazione	Supporto su tutte le porte
AutoMDI/MDI-X	Supporto su tutte le porte
Jumbo frame	Supporto (più di 9.216 byte)
Tipo di switching	Store and forward
Switching rate	100BASE-TX: 148.810 pps
	1000BASE-T: 1.488,095 pps2.5BASE-T: 3.720,238 pps
Switched fabric	40 Gbps
Temperatura di esercizio	0 – 45 °C
Temperatura di conservazione	-10 – 60 °C
Intervallo di umidità	~ 90 %
Dimensioni (Largh. x Prof. x Alt.)	190 x 120 x 30 mm
Colore	Nero
Ventola di raffreddamento	Nessuna (raffreddamento con flusso d’aria senza ventola)
Adattatore di alimentazione	12 V / 1.8 A

Questo dispositivo è un prodotto di classe B. In ambiente domestico questo prodotto può causare interferenze radio. In questo caso, l'utente dovrebbe prendere misure adeguate.

Con la presente Assmann Electronic GmbH dichiara che la dichiarazione di conformità fa parte del contenuto della spedizione. Se la dichiarazione di conformità è mancante, è possibile richiederla per posta al seguente indirizzo del produttore.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germania

CE

DIGITUS®

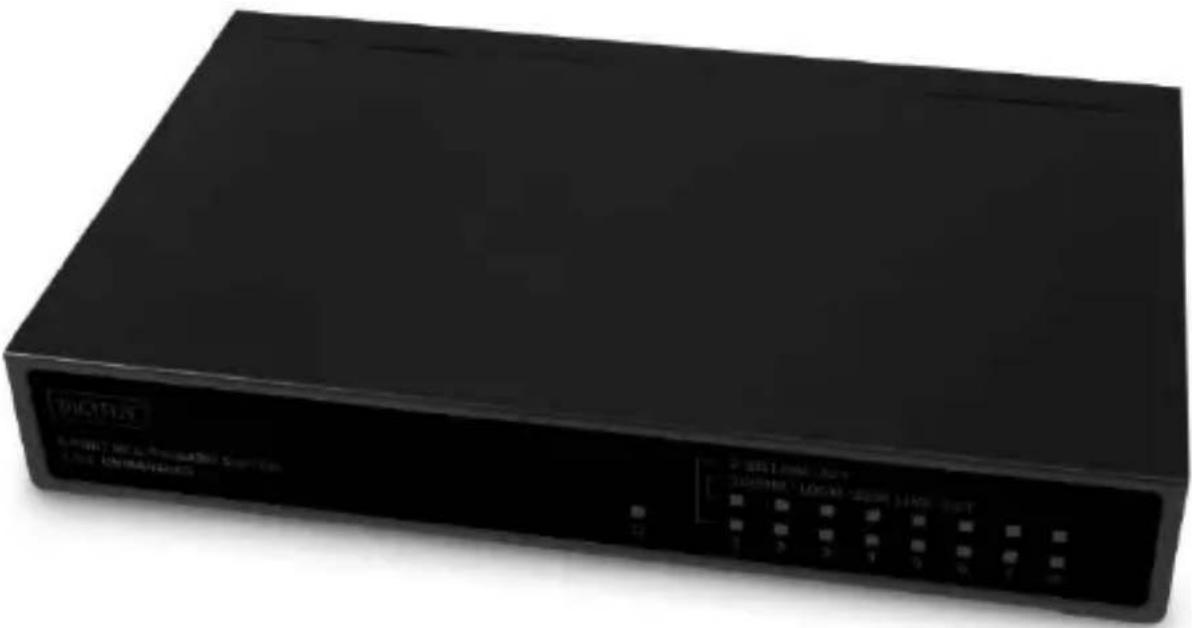

Conmutador Multi-Gigabit de 8 puertos, 2.5G, unmanaged
