DN80230 - Interruptor Digitus - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red no gestionable (no administrado)
Marca	Digitus
Modelo	DN80230
Número de puertos	8 puertos RJ45 10/100/1000/2500 Mbit/s (4 velocidades)
Ancho de banda del backplane	40 Gbit/s
Frecuencia de conmutación	3,72 Mpps (a 2,5 Gbit/s)
Tipo de conmutación	Store-and-forward (modo diferido)
Tabla de direcciones MAC	16 000 entradas
Memoria de búfer	12 Mbit
Tramas gigantes	12 KB (compatible)
Alimentación eléctrica	Adaptador de corriente externo: entrada 100-240 V CA, 50/60 Hz; salida 12 V CC, 1,8 A
Consumo eléctrico	12 W máximo
Dimensiones (Largo x Ancho x Alto)	190 x 120 x 30 mm
Peso	735 g
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-10 °C a 60 °C
Humedad relativa de funcionamiento	10 % a 90 % (sin condensación)
Refrigeración	Sin ventilador (convección natural)
Indicadores LED	Power (verde), 2.5G Link/Act (verde), 1000M/100M/10M Link/Act (verde)
Estándares de red compatibles	IEEE 802.3, 802.3u, 802.3ab, 802.3bz
Funciones adicionales	Autonegociación, Auto MDI/MDI-X, control de flujo IEEE 802.3x full-duplex
Montaje	Escritorio o montaje en pared (kit de montaje incluido)
Contenido de la caja	Conmutador, adaptador de corriente, kit de montaje en pared, guía de instalación rápida
Garantía y asistencia	Consultar al fabricante (Assmann Electronic GmbH); piezas de repuesto no disponibles, reparación por un profesional

Preguntas frecuentes - DN80230 Digitus

¿Cómo instalar el conmutador Digitus DN80230?

El conmutador está listo para usar sin configuración. Conecte el adaptador de corriente a una toma eléctrica (100-240 V) y conecte sus cables de red (directo o cruzado, auto-detección) a los puertos RJ45. Los indicadores LED se encenderán para confirmar las conexiones.

¿Qué significan los indicadores LED en el panel frontal?

El indicador Power (verde) se enciende cuando el dispositivo está encendido. Los indicadores 2.5G Link/Act (verde) indican una conexión a 2,5 Gbit/s (fijo) o actividad de red (parpadeo). Los indicadores 1000M/100M/10M Link/Act (verde) señalan una conexión a 1000, 100 o 10 Mbit/s.

¿Qué tipo de alimentación se necesita para el DN80230?

El adaptador de corriente suministrado entrega un voltaje de 12 V CC con una corriente de 1,8 A (consumo máximo 12 W). Se conecta a una toma de corriente 100-240 V CA, 50/60 Hz.

¿Puedo fijar el conmutador a la pared?

Sí, el conmutador se puede montar en la pared gracias al kit de montaje en pared incluido. Utilice los tornillos y tacos adecuados para su soporte (no incluidos). Asegúrese de que el dispositivo permanezca al aire libre para una refrigeración óptima.

¿Qué tipos de cables de red puedo usar?

Los puertos son compatibles con Auto MDI/MDI-X, por lo que puede usar indistintamente cables directos o cruzados de categoría 5e o superior para velocidades de hasta 2,5 Gbit/s.

¿El conmutador es compatible con todos los sistemas operativos?

Sí, porque es un conmutador no gestionable (no administrado) que funciona independientemente del sistema operativo. Basta conectar los dispositivos de red.

¿Qué velocidades se admiten en cada puerto?

Cada puerto admite las siguientes velocidades: 10 Mbit/s, 100 Mbit/s, 1 Gbit/s y 2,5 Gbit/s en full-duplex o half-duplex, con autonegociación.

¿Cómo limpiar el conmutador?

Desconecte el dispositivo antes de limpiarlo. Use un paño suave y seco para quitar el polvo. No use productos líquidos ni abrasivos.

¿Qué hacer si un indicador de enlace no se enciende?

Verifique que el cable esté correctamente conectado en ambos extremos y que no esté dañado. Asegúrese de que el dispositivo conectado esté encendido y que su tarjeta de red funcione. Pruebe con otro cable u otro puerto.

¿Dónde encontrar piezas de repuesto o asistencia técnica?

El conmutador no contiene piezas reparables por el usuario. En caso de problema, contacte al fabricante Assmann Electronic GmbH (Alemania) o a su distribuidor. La declaración de conformidad está incluida en la caja.

MANUAL DE USUARIO DN80230 Digitus

Guía rápida de instalación

DN-80230

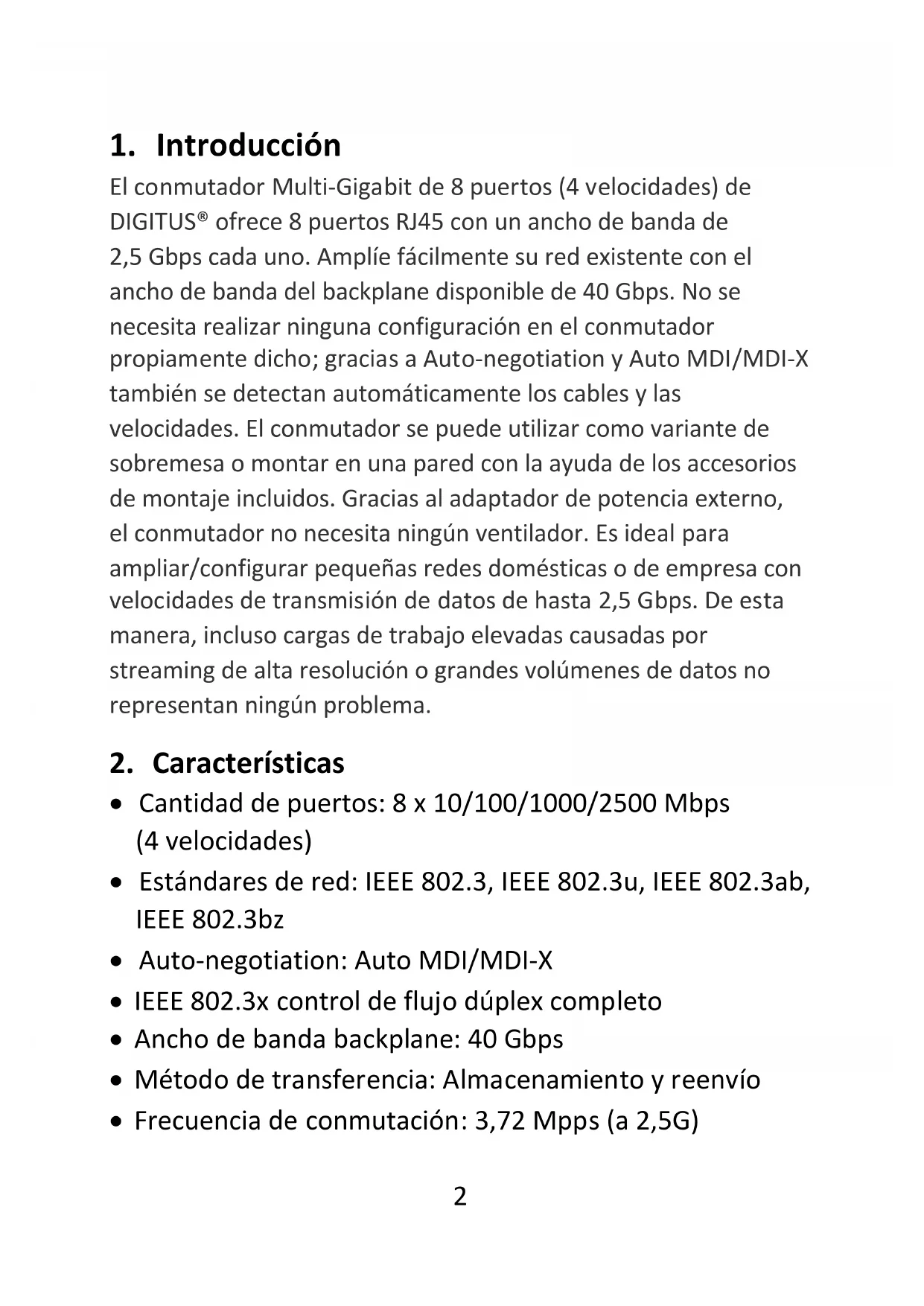

1. Introducción

El conmutador Multi-Gigabit de 8 puertos (4 velocidades) de DIGITUS® ofrece 8 puertos RJ45 con un ancho de banda de 2,5 Gbps cada uno. Amplíe fácilmente su red existente con el ancho de banda del backplane disponible de 40 Gbps. No se necesita realizar ninguna configuración en el conmutador propiamente dicho; gracias a Auto-negotiation y Auto MDI/MDI-X también se detectan automáticamente los cables y las velocidades. El conmutador se puede utilizar como variante de sobremesa o montar en una pared con la ayuda de los accesorios de montaje incluidos. Gracias al adaptador de potencia externo, el conmutador no necesita ningún ventilador. Es ideal para ampliar/configurar pequeñas redes domésticas o de empresa con velocidades de transmisión de datos de hasta 2,5 Gbps. De esta manera, incluso cargas de trabajo elevadas causadas por streaming de alta resolución o grandes volúmenes de datos no representan ningún problema.

2. Características

• Cantidad de puertos: 8 x 10/100/1000/2500 Mbps (4 velocidades)
• Estándares de red: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz
  • Auto-negotiation: Auto MDI/MDI-X
• IEEE 802.3x control de flujo dúplex completo
• Ancho de banda backplane: 40 Gbps
• Método de transferencia: Almacenamiento y reenvío

• Frecuencia de conmutación: 3,72 Mpps (a 2,5G)

• LED indicadores: 10/100/1000 Mbps Link/Act, 2.5 Gbps Link/Act, Power

• Jumbo frames: 12 KB
  • Memoria intermedia: 12 Mbits
• Tabla MAC L2: 16K
• Diseño sin ventilador
• Tensión de funcionamiento: 12 V CC/1,8 A
• Consumo de energía: 12 W máx.
• Suministro eléctrico, adaptador de potencia: 100-240 V CA, 50/60 Hz, 21,6 W
• Tipo de enchufe, adaptador de potencia: Enchufe Euro tipo C (CEE 7/16)
• Tipo de enchufe, lado del dispositivo: Enchufe coaxial (CC) 5,5 mm/2,1 mm
• Temperatura de funcionamiento: de 0 °C a +40 °C
• Humedad de funcionamiento: Humedad relativa de 10 % a 90 % (sin condensación)
• Temperatura de almacenamiento: de -10 °C a +60 °C
• Diseño sin ventilador (refrigeración por flujo de aire)
• Dimensiones: Anch. 190 x prof. 120 x alt. 30 mm
• Peso: 735 g

3. Contenido del paquete

• 1 conmutador Gigabit de 8 puertos, 2.5G, unmanaged
• 1 adaptador de potencia
- 1 juego de accesorios para el montaje en la pared
- 1 guía rápida de instalación

4. Indicadores LED en el panel frontal

La siguiente tabla contiene descripciones de los estados de LED y su significado.

LED	Color	Estado	Descripción
Potencia	Verde	Encendido	La potencia del conmutador está conectada
2.5G Link/Act Verde		Encendido	Conexión válida con 2,5 Gbps
		Parpadeo	Recibiendo paquetes
1000M/100M /10M Link/Act	Verde	Encendido	Conexión válida con 1000M/100M/10Mbps
		Parpadeo	Recibiendo paquetes

5. Panel frontal y posterior

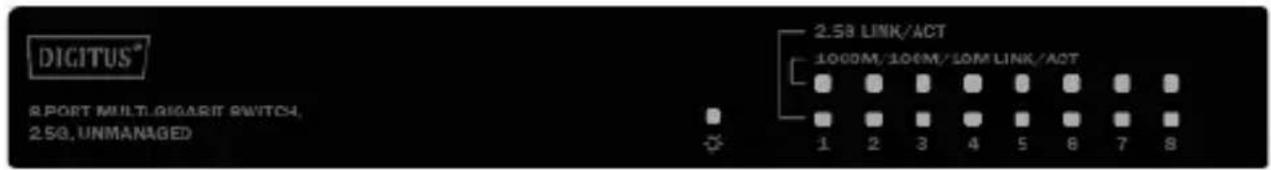

DIGITUS® 8 PORT MULTILIGARIT SWITCH, 2.50, UNMANAGED 2.5B LINK/ACT 1000M/100M/10M LINK/ACT 1 2 3 4 5 6 7 8

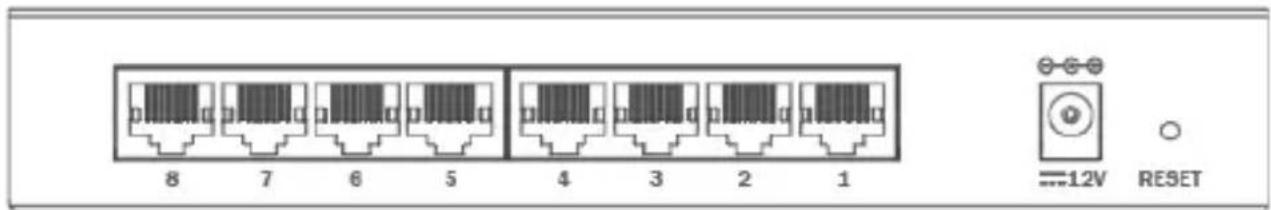

8 7 6 5 4 3 2 1 12V RESET

6. Instalación del hardware

El dispositivo funciona con todos los sistemas operativos porque este dispositivo autónomo no requiere configuración. Este conmutador tiene puertos Auto MDI-X que detectan automáticamente el tipo de cable que se está utilizando para cada puerto. Entonces, el conmutador cambia automáticamente la polaridad del puerto según

sea necesario para asegurar un enlace con un cable directo o cruzado. Recuerde que está usando el cable correcto si la luz de enlace está encendida.

1. Especificaciones

Puerto LAN	8 puertos RJ-45
Otros puertos	1 jack CC, 1 botón de reposo
Indicadores LED	8 LED apilados G+G (2.5G Link/Act, 1000/100/100M Link/Act)1 LED verde (potencia)
Estándar Ethernet	IEEE802.3: 100BASE-TX (802.3u)1000BASE-T (802.3ab)2.5G BASE-T (802.3bz)
Velocidad de enlace	100BASE-TX: 100 Mbps1000BASE-T: 1 Gbps2.5G BASE-T: 2,5 Gbps
Dúplex	Compatible con dúplex/semidúplex
Auto-negotiation	Compatible en todos los puertos
AutoMDI/MDI-X	Compatible en todos los puertos
Jumbo Frame	Compatible (más de 9216 bytes)
Tipo de conmutación	Almacenamiento y reenvío
Frecuencia de conmutación	100BASE-TX: 148.810 pps1000BASE-T: 1.488.095 pps2.5BASE-T: 3.720.238 pps
Matriz de conmutación	40 Gbps
Temperatura de funcionamiento	0 a 45 °C
Temperatura de almacenamiento	-10 a 60 °C
Rango de humedad	~ 90 %
Dimensiones (Anch. x prof. x alt.)	190 x 120 x 30 mm
Color	Negro
Ventilador de refrigeración	Sin (refrigeración por flujo de aire sin ventilador)
Adaptador de potencia	12 V/1,8 A

Este dispositivo es un producto de la clase B. En un entorno doméstico, este producto puede causar interferencias de radio. En este caso, es posible que el usuario tenga que tomar las medidas oportunas.

Assmann Electronic GmbH hace constar que la Declaración de Conformidad es parte del contenido de suministro. Si la Declaración de Conformidad no está incluida, puede solicitarla por correo postal en la dirección del fabricante indicada a continuación.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Alemania

CE

DIGITUS®
