Tipo de producto	Base de acoplamiento universal para portátil
Marca	Digitus
Modelo	DA-70868
Dimensiones (L x A x H)	349,5 x 74 x 18 mm
Peso	247,3 g
Alimentación	USB-C PD 3.0, hasta 100 W (20 V/5 A)
Conectividad de entrada	1 x USB-C hembra (host)
Conectividad de salida	1 x USB-C datos, 1 x USB-C PD, 3 x USB 3.0, 2 x USB 2.0, 1 x HDMI, 1 x DisplayPort, 1 x VGA, 1 x RJ45 Gigabit Ethernet, 1 x microSD, 1 x SD/MMC, 1 x conector de audio de 3,5 mm
Resolución máxima HDMI/DisplayPort	4K @ 30 Hz (3840 x 2160p)
Resolución máxima VGA	1920 x 1200 @ 60 Hz
Soporte de triple pantalla	Sí (SST y MST en Windows, SST en Mac OS)
Versión USB-C	USB 3.1 Gen 1
Velocidad Ethernet	Gigabit (10/100/1000 Mbps)
Carga rápida USB	BC 1.2 (1,5 A máx.) en un puerto USB 3.0
Lectores de tarjetas	MicroSD/SDHC y SD/SDHC/SDXC/MMC, uso simultáneo
Gestión de cables	Enrutamiento inteligente debajo de la base, conexión posible a la izquierda o a la derecha
Protección antirrobo	Sí, compatible con bloqueo Kensington
Compatibilidad	Portátiles con puerto USB-C, hasta 14 pulgadas
Mantenimiento y limpieza	Limpiar con un paño suave seco, sin disolventes
Temperatura de funcionamiento	0 °C a +45 °C
Humedad de funcionamiento	10 % a 85 % HR (sin condensación)
Reparabilidad	No reparable por el usuario, contactar al fabricante

Preguntas frecuentes - DA-70868 Digitus

¿Qué portátiles son compatibles con la base de acoplamiento DA-70868?

La base es compatible con cualquier portátil equipado con un puerto USB-C que admita el modo alternativo DisplayPort. Está diseñada para modelos de hasta 14 pulgadas, pero puede usarse con cualquier tamaño.

¿Puedo conectar tres monitores simultáneamente?

Sí, la base admite triple pantalla. En Windows, puede usar los modos SST (espejo) o MST (extensión) para mostrar tres señales diferentes. En Mac OS, solo se admite el modo SST.

¿Cuáles son las resoluciones máximas admitidas?

Los puertos HDMI y DisplayPort admiten hasta 4K @ 30 Hz (3840x2160p). El puerto VGA admite hasta 1920x1200 @ 60 Hz. En modo triple pantalla, las resoluciones pueden reducirse (consulte la tabla en el manual).

¿Puede la base de acoplamiento cargar mi portátil?

Sí, el puerto USB-C dedicado a la alimentación admite Power Delivery 3.0 hasta 100 W. Permite recargar su portátil mientras usa los otros puertos.

¿Cómo conectar la base a mi ordenador?

Use el cable USB-C integrado (no extraíble) para conectar la base a un puerto USB-C de su ordenador. La base puede colocarse a la izquierda o a la derecha gracias a la gestión inteligente de cables.

¿Puedo usar la base con un Mac?

Sí, la base es compatible con Mac OS, pero la triple pantalla funciona solo en modo SST (espejo). Las funcionalidades de transferencia de datos y carga siguen siendo las mismas.

¿Cuál es la velocidad de transferencia de los puertos USB?

Los tres puertos USB 3.0 ofrecen una velocidad de hasta 5 Gbps, mientras que los dos puertos USB 2.0 alcanzan 480 Mbps. Un puerto USB 3.0 admite carga rápida BC 1.2 (1,5 A).

¿La base tiene una salida de audio?

Sí, está equipada con un conector de audio estéreo 3,5 mm para conectar auriculares o altavoces.

¿Cómo usar los lectores de tarjetas de memoria?

Inserte la tarjeta en la ranura correspondiente (microSD o SD/MMC). Ambos lectores pueden funcionar simultáneamente. La base reconoce automáticamente la tarjeta.

¿Qué hacer si la base no funciona?

Verifique que su ordenador admita el modo alternativo DisplayPort a través de USB-C. Pruebe con otro cable o puerto. Asegúrese de que la alimentación PD esté conectada si es necesario. Consulte el manual para la resolución de problemas detallada.

MANUAL DE USUARIO DA-70868 Digitus

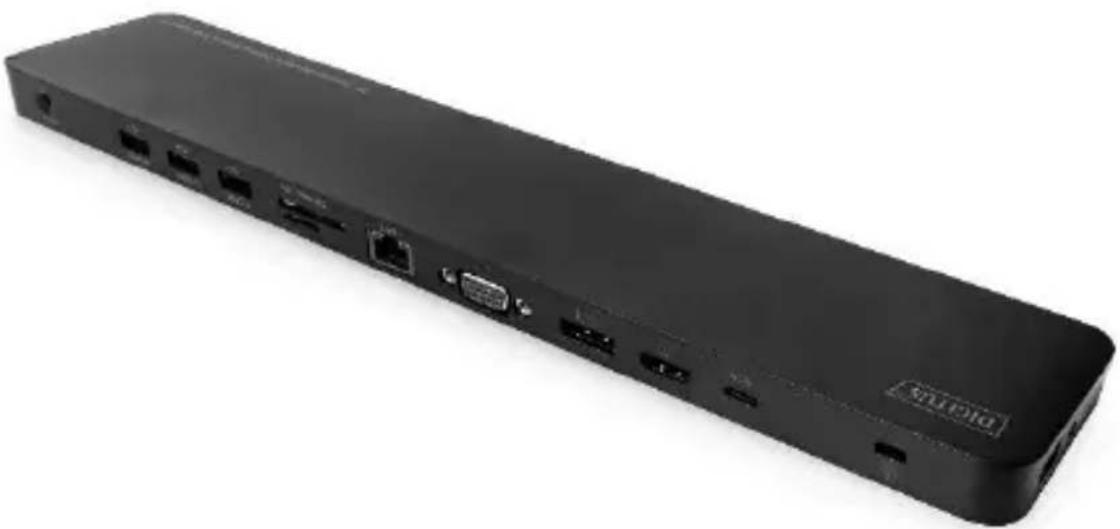

Base de carga universal para portátil de 14", USB Type-C™

La estación de acoplamiento de 14 pulgadas de DIGITUS® amplía su ordenador portátil con 14 puertos adicionales a través de un solo puerto USB-C™. Tiene, por ejemplo, más de 3 puertos de vídeo (HDMI, DisplayPort, VGA) para conexión de monitor, proyector, TV, etc. Gracias a la compatibilidad con triple monitor, pueden funcionar al mismo tiempo. En Windows, una señal de vídeo se puede enviar a los tres puertos de vídeo diferentes simultáneamente (modo SST), además, también se pueden enviar 3 señales de vídeo diferentes a los 3 puertos de gráficos (modo MST). En Mac OS, solo se admite el modo SST. Las interfaces restantes le brindan conectividad a todos los puertos comunes que ofrece una estación de acoplamiento moderna. Por ejemplo, una conexión de red, puertos USB adicionales (USB-C™, USB-A), una salida de audio o dos lectores de tarjetas independientes. El puerto USB-C™ integrado con PD Charging le permite cargar su ordenador portátil mientras usa la estación de acoplamiento. Del mismo modo, la estación de acoplamiento ofrece varios puertos USB 3.0 y 2.0 para la transmisión de datos, conexión de dispositivos periféricos, tales como ratón y teclado, así como para cargar dispositivos móviles. Gracias al cableado inteligente de debajo de la estación de acoplamiento, se puede realizar la conexión por ambos lados (izquierda o derecha) en el ordenador portátil (línea vacía) Saque más provecho de su ordenador portátil y amplíe sus opciones: todo lo que necesita es una conexión USB-C™ libre.

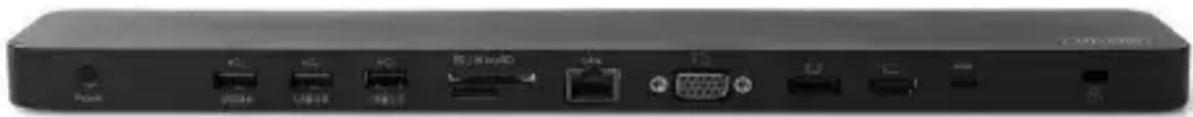

2.0 CONTENIDO DEL PAQUETE

Antes de usar la unidad, revise el embalaje y asegúrese de que los siguientes artículos estén en la caja:

• 1x unidad principal
  • 1x manual de usuario

• Compatible con resoluciones UHD hasta 4 K/30 Hz hasta 3840 x 2160 p
• 3 interfaces de conexión de vídeo (HDMI, DP y VGA) para conectar hasta 3 monitores al mismo tiempo (compatible con presentación triple)
• Compatible con presentación triple con sistema operativo Windows; SST (Transporte de transmisión única) y MST (Transporte de transmisión múltiple); monitor espejo y monitor extendido
• Compatible con presentación triple con sistema operativo Mac; SST (Transporte de transmisión única); monitor espejo
• Tres conexiones USB 3.0 con transferencia de datos de alta velocidad hasta 5 Gbps, un puerto BC 1.2 con función de carga de dispositivos móviles (1,5 A máx.)
• 1 conexión USB Type-C™ como enlace para su PC portátil
• 1 conexión USB Type-C™, transferencia de datos (5 Gbps máx.)
• 1 conexión USB Type-C™, conector de carga 3.0 (100 W máx.)
• Suministro eléctrico: Conector de carga 3.0 hasta 100 W máx. (20 V/5 A)
  • 1 conexión HDMI (4 K/30 Hz máx.)
  • 1 conexión DisplayPort (4 K/30 Hz máx.)
• 1 conexión VGA (1920 x 1200/60 Hz máx.)
• 1 conexión Gigabit Ethernet, para conectar su PC portátil a Internet/red LAN
• 2 conexiones USB 2.0 con una transferencia de datos de hasta 480 Mbps y una función de carga de 500 mA (de salida) por cada puerto
• 2 lectores de tarjetas (microSD/SDHC, SDHX, MMC) con posibilidad de uso simultáneo
  • 1 salida de audio estéreo (3,5 mm)
• Protección antirrobo (es posible usar un candado portátiles)
• Compatible con modo alternativo DisplayPort.
• Compatible con DisplayPort (DP) 1.2

• Compatible con los modos SST y MST (Transporte de transmisión única/Transporte de transmisión múltiple)

• Trazado inteligente de cables. Es posible conectar cables a ambos lados del PC portátil (izquierda y derecha), pasando los cables por debajo de la base de carga

• Encaja en portátiles de hasta 14" con un puerto USB C™. También se puede usar con portátiles de cualquier tamaño sin encajar (conectados a distancia)
• Versión USB C™: USB 3.1 (Gen. 1)

Nota: Las dos tablas siguientes enumeran las resoluciones de los tres vídeos en los modos SST y MST.

En modo SST
	VGA	HDMI	DP
Conectado un solo puerto	1080P/60 Hz	NC	NC
	NC	4K/30 Hz	NC
	NC	NC	4K/30 Hz
Conectado dos puertos	1080P/60 Hz	1080P/60 Hz	NC
	1080P/60 Hz	NC	1080P/60 Hz
	NC	4K/30 Hz	4K/30 Hz
Conectado tres puertos	1080P/60 Hz	1080P/60 Hz	1080P/60 Hz

En modo MST
	VGA	HDMI	DP
Conectado un solo puerto	1080P/60 Hz	NC	NC
	NC	4K/30 Hz	NC
	NC	NC	4K/30 Hz
Conectado dos puertos	1080P/60 Hz	1080P/60 Hz	NC
	1080P/60 Hz	NC	1080P/60 Hz
	NC	1080P/60 Hz	1080P/60 Hz
Conectado tres puertos	720P/60 Hz	720P/60 Hz	720P/60 Hz

Nota: 4 K se refiere a 4096 x 2160 y 3840 x 2160; 1080p se refiere a 1920 x 1080; 720p se refiere a 1280 x 720.

4.0 ESPECIFICACIONES

Conector de entrada/salida
Entrada	1 USB-C hembra (para conectar al USB Type-CTM del PC anfitrión)
Salida	1 USB-C hembra (para datos)1 USB-C hembra (para alimentación de carga)3 USB 3.0 hembra2 USB 2.0 hembra1 HDMI hembra1 DisplayPort hembra1 VGA hembra1 RJ451 MicroSD1 SD/MMC1 salida de audio
Mecánica
Peso	247,3 g
Tamaño	349,5 x 74 x 18 mm
Ambientales
Temperatura de funcionamiento	0 °C a +45 °C
Humedad de funcionamiento	10 % a 85 % HR (sin condensación)
Temperatura de almacenamiento	-10 °C a +70 °C
Humedad de almacenamiento	5 % a 90 % HR (sin condensación)
Fuente de alimentación
Puerto hembra USB-C	Hasta 100 W

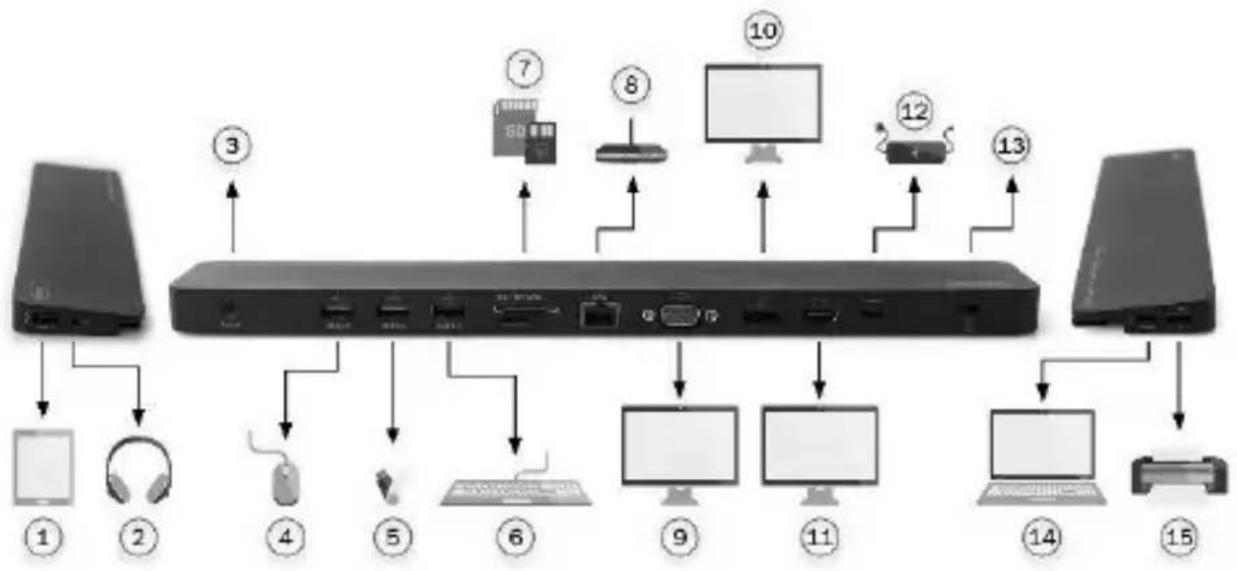

5.0 DIAGRAMA DE CONEXIÓN

1 Tablero
2 Auriculares/Micrófono
3 Interruptor de alimentación
4 Mouse
5 Dispositivo de memoria
6 Teclado
7 Tarjetas de memoria SD
8 Enrutador de Ethernet
9 Pantalla VGA de 1920 x 1200/60 Hz
10 Pantalla DisplayPort de 4 K/30 Hz
11 Pantalla HDMI de 4 K/30 Hz
12 Type-C™ Adaptador de carga
13 Candado antirrobo
14 Portátil
15 Impresora
