Type de produit	Station d'accueil universelle pour ordinateur portable
Marque	Digitus
Modèle	DA-70868
Dimensions (L x l x H)	349,5 x 74 x 18 mm
Poids	247,3 g
Alimentation	USB-C PD 3.0, jusqu'à 100 W (20 V/5 A)
Connectique entrée	1 x USB-C femelle (hôte)
Connectique sortie	1 x USB-C données, 1 x USB-C PD, 3 x USB 3.0, 2 x USB 2.0, 1 x HDMI, 1 x DisplayPort, 1 x VGA, 1 x RJ45 Gigabit Ethernet, 1 x microSD, 1 x SD/MMC, 1 x prise audio 3,5 mm
Résolution maximale HDMI/DisplayPort	4K @ 30 Hz (3840 x 2160p)
Résolution maximale VGA	1920 x 1200 @ 60 Hz
Support triple affichage	Oui (SST et MST sous Windows, SST sous Mac OS)
Version USB-C	USB 3.1 Gen 1
Débit Ethernet	Gigabit (10/100/1000 Mbps)
Charge rapide USB	BC 1.2 (1,5 A max.) sur un port USB 3.0
Lecteurs de cartes	MicroSD/SDHC et SD/SDHC/SDXC/MMC, utilisation simultanée
Gestion des câbles	Acheminement intelligent sous la station, connexion possible à gauche ou à droite
Protection antivol	Oui, compatible verrou Kensington
Compatibilité	Ordinateurs portables avec port USB-C, jusqu'à 14 pouces
Entretien et nettoyage	Nettoyer avec un chiffon doux sec, sans solvants
Température de fonctionnement	0 °C à +45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Réparabilité	Non réparable par l'utilisateur, contacter le fabricant

FOIRE AUX QUESTIONS - DA-70868 Digitus

Quels ordinateurs portables sont compatibles avec la station d'accueil DA-70868 ?

La station est compatible avec tout ordinateur portable équipé d'un port USB-C prenant en charge le mode alternatif DisplayPort. Elle est conçue pour les modèles jusqu'à 14 pouces, mais peut être utilisée avec n'importe quelle taille.

Puis-je connecter trois moniteurs simultanément ?

Oui, la station prend en charge le triple affichage. Sous Windows, vous pouvez utiliser les modes SST (miroir) ou MST (extension) pour afficher trois signaux différents. Sous Mac OS, seul le mode SST est pris en charge.

Quelles sont les résolutions maximales supportées ?

Les ports HDMI et DisplayPort supportent jusqu'à 4K @ 30 Hz (3840x2160p). Le port VGA supporte jusqu'à 1920x1200 @ 60 Hz. En mode triple affichage, les résolutions peuvent être réduites (voir le tableau en notice).

La station d'accueil peut-elle charger mon ordinateur portable ?

Oui, le port USB-C dédié à l'alimentation prend en charge Power Delivery 3.0 jusqu'à 100 W. Il permet de recharger votre ordinateur portable tout en utilisant les autres ports.

Comment brancher la station à mon ordinateur ?

Utilisez le câble USB-C intégré (non amovible) pour connecter la station à un port USB-C de votre ordinateur. La station peut être placée à gauche ou à droite grâce à la gestion intelligente des câbles.

Puis-je utiliser la station avec un Mac ?

Oui, la station est compatible avec Mac OS, mais le triple affichage fonctionne uniquement en mode SST (miroir). Les fonctionnalités de transfert de données et de charge restent identiques.

Quelle est la vitesse de transfert des ports USB ?

Les trois ports USB 3.0 offrent un débit jusqu'à 5 Gbps, tandis que les deux ports USB 2.0 atteignent 480 Mbps. Un port USB 3.0 supporte la charge rapide BC 1.2 (1,5 A).

La station dispose-t-elle d'une sortie audio ?

Oui, elle est équipée d'une prise audio stéréo 3,5 mm pour brancher un casque ou des haut-parleurs.

Comment utiliser les lecteurs de cartes mémoire ?

Insérez la carte dans le slot correspondant (microSD ou SD/MMC). Les deux lecteurs peuvent fonctionner simultanément. La station reconnaît automatiquement la carte.

Que faire si la station ne fonctionne pas ?

Vérifiez que votre ordinateur supporte le mode alternatif DisplayPort via USB-C. Essayez un autre câble ou port. Assurez-vous que l'alimentation PD est branchée si nécessaire. Consultez la notice pour le dépannage détaillé.

MODE D'EMPLOI DA-70868 Digitus

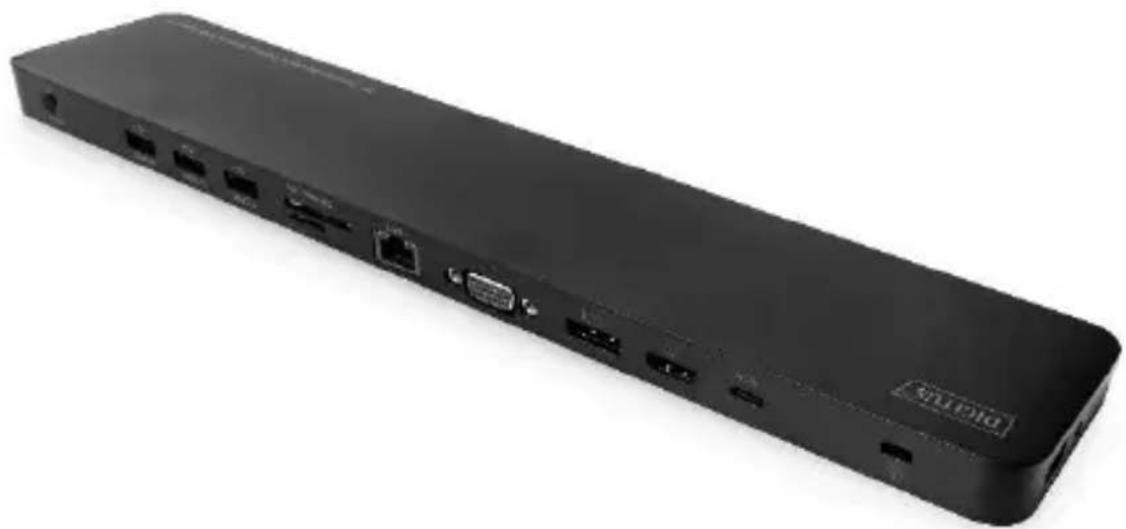

Station d'accueil universelle pour ordinateurs portatifs 14", USB Type-C™

La station d'accueil, 14 po de DIGITUS® élargit votre ordinateur portable de 14 ports supplémentaires sur un seul port USB-C™. Elle est équipée, entre autres, de 3 ports vidéo (HDMI, DisplayPort et VGA) pour connecter le moniteur, le projecteur, la télévision, etc. Grâce à la fonctionnalité Triple Monitor Support, ceux-ci peuvent être utilisés simultanément. Sous Windows, un signal vidéo est émis simultanément sur les trois différents ports vidéo (mode SST). En outre, 3 différents signaux vidéo sont émis sur les 3 ports graphiques (mode MST). Sous Mac OS, seul le mode SST est pris en charge. Les interfaces restantes vous offrent la connectivité à tous les ports courants que doit offrir toute station d'accueil moderne. Par exemple, une connexion réseau, des ports USB supplémentaires (USB-C™, USB-A), une sortie audio ou deux lecteur de cartes indépendants. Pendant l'utilisation de la station d'accueil, vous pouvez recharger votre ordinateur portable sur le port intégré USB-C™ avec PD Charging. De même, la station d'accueil offre divers ports USB 3.0 et 2.0 pour la transmission de données, le branchement des périphériques, p. ex. la souris et le clavier ainsi que le chargement des appareils mobiles. Grâce à la gestion intelligente des câbles en dessous de la station d'accueil, le branchement peut s'effectuer sur les deux côtés (gauche ou droit) de l'ordinateur portable. (Ligne vide) Tirez le meilleur parti de votre ordinateur portable et élargissez vos possibilités - vous avez uniquement besoin d'un port USB-C™.

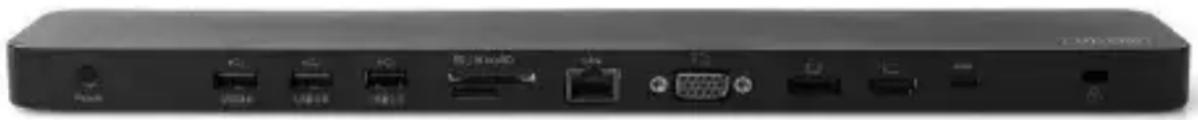

2.0 CONTENU DE L'EMBALLAGE

Avant d'utiliser cet appareil, vérifiez que tous les éléments suivants sont présents dans l'emballage :

• 1 x unité principale
  • 1 x guide d'utilisation

• Prend en charge les résolutions UHD jusqu'à 4K/30Hz à 3840 x 2160p
• 3 interfaces vidéo (HDMI, DP, VGA) pour connecter jusqu'à trois moniteurs en même temps (prise en charge de trois écrans)
• Prise en charge du triple affichage sous Windows - SST (transport de flux unique) et MST (transport de flux multiples) - moniteur miroir et d'extension
• Prise en charge du triple affichage sous Mac OS - SST (Single Stream Transport) - moniteur miroir
• 3 connexions USB 3.0 avec transfert de données à grande vitesse allant jusqu'à 5 Gbps, un port BC 1.2 de charge d'appareils portables (1,5 A max.)
• 1 x Port USB Type-C™ pour connexion d'un ordinateur portable
• 1 x Port USB Type-C™ pour transfert de données (5 Gbps max.)
• 1 x Port USB Type-C™ pour alimentation PD 3.0 (100 W max)
• Alimentation PD : PD 3.0 avec 100 W max. (20 V/5 A)
  • 1 x Port HDMI (max. 4K/30 Hz)
  • 1 x Port DisplayPort (max. 4K/30 Hz)
  • 1 x Port VGA (max. 1920 x 1200/60 Hz)
• 1 x Port Ethernet Gigabit pour connecter un notebook à Internet/LAN
• 2 x Port USB 2.0 avec transfert de données jusqu'à 480 Mbps et charge 500 mA (en aval) par port
• 2 x lecteurs de cartes (microSD/SDHC, SDHX, MMC) – possibilité d'utilisation simultanée
  • 1 x prise audio stéréo (3,5 mm)
• Protection antivol (possibilité d'utilisation d'un verrou pour ordinateur portable)
• Prise en charge du mode alternatif DisplayPort
• Prise en charge de DisplayPort (DP) 1.2

• Prise en charge des modes SST et MST (mode de transport à un seul flux/plusieurs flux)

• Acheminement intelligent des câbles - les connexions sont possibles des deux côtés de l'ordinateur (gauche et droite), les câbles sont acheminés sous la station d'accueil

• Convient aux ordinateurs portables jusqu'à 14" avec un port USB-C™, peut également être utilisé séparément pour toutes les dimensions
• Version USB-C™ : USB 3.1 (Gén. 1)

Remarque :

Les 2 tableaux ci-dessous indiquent les résolutions des trois vidéos en mode SST et MST.

En mode SST
	VGA	HDMI	DP
Un seul port connecté	1080P/60 Hz	NC	NC
	NC	4K/30 Hz	NC
	NC	NC	4K/30 Hz
Deux ports connectés	1080P/60 Hz	1080P/60 Hz	NC
	1080P/60 Hz	NC	1080P/60 Hz
	NC	4K/30 Hz	4K/30 Hz
Trois ports connectés	1080P/60 Hz	1080P/60 Hz	1080P/60 Hz

En mode MST
	VGA	HDMI	DP
Un seul port connecté	1080P/60 Hz	NC	NC
	NC	4K/30 Hz	NC
	NC	NC	4K/30 Hz
Deux ports connectés	1080P/60 Hz	1080P/60 Hz	NC
	1080P/60 Hz	NC	1080P/60 Hz
	NC	1080P/60 Hz	1080P/60 Hz
Trois ports connectés	720P/60 Hz	720P/60 Hz	720P/60 Hz

Remarque :

4K mentionné ci-dessus représente 4096 x 2160, 3840 x 2160 ;

1080P représente 1920 x 1080 ; 720P représente 1280 x 720.

4.0 SPÉCIFICATIONS

Connecteur entrée/sortie
Entrée	1 x USB-C femelle(connecté au Type-CTM de l'hôte)
Sortie	1 x USB-C femelle (pour les données)1 x USB-C femelle (pour la charge PD)3 x USB 3.0 femelle2 x USB 2.0 femelle1x HDMI femelle1x DisplayPort femelle1x VGA femelle1 connecteur RJ451 x Micro SD1 x SD/MMC1 x Prise audio
Mécaniques
Poids	247,3 g
Dimensions	349,5 x 74 x 18 mm
Conditions environnementales
Température de fonctionnement	0 °C ~ +45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C ~ +70 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Alimentation électrique
Port USB-C femelle	Jusqu'à 100 W

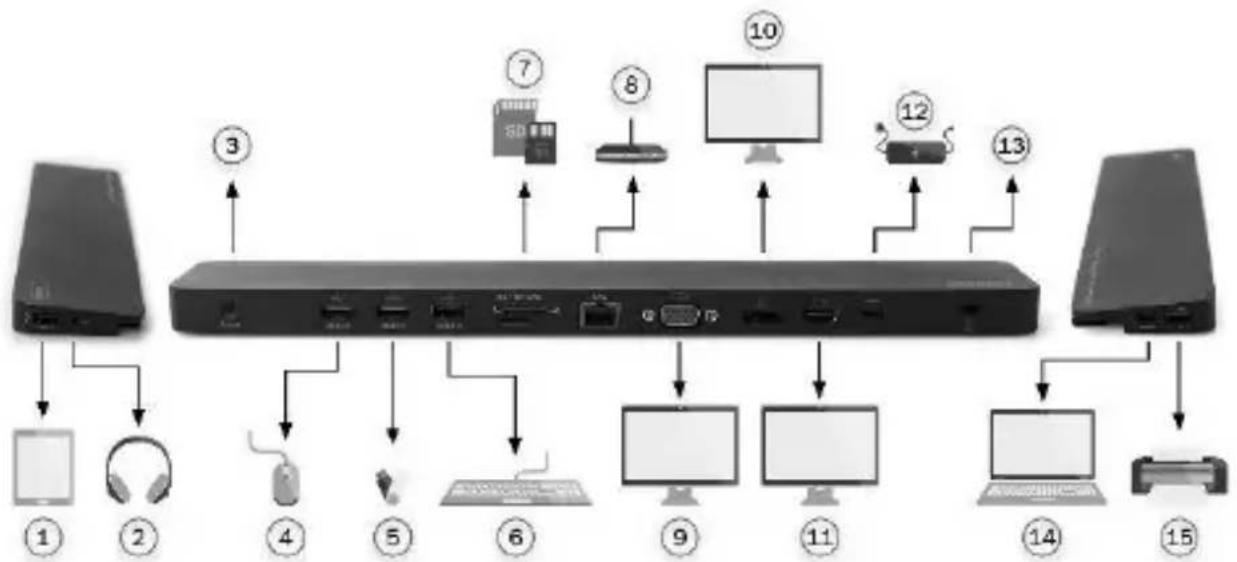

5.0 SCHÉMA DE CONNEXION

1 Tablette
2 Casque/micro
3 Commutateur d'alimentation
4 Souris
5 Clé USB
6 Clavier
7 Cartes mémoire SD
8 Routeur Ethernet

9 Affichage VGA 1920 x 1200 / 60 Hz
10 Affichage DisplayPort 4K / 30 Hz
11 Affichage HDMI 4K / 30 Hz
12 Adaptateur de charge Type-C™
13 Verrou antivol
14 Ordinateur portable
15 Imprimeur

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous.

www.assmann.com

ASSMANN Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany
