| Ürün Türü | Evrensel Dizüstü Bilgisayar Bağlantı İstasyonu |
| Marka | Digitus |
| Model | DA-70868 |
| Boyutlar (U x G x Y) | 349,5 x 74 x 18 mm |
| Ağırlık | 247,3 g |
| Güç Kaynağı | USB-C PD 3.0, 100 W'a kadar (20 V/5 A) |
| Giriş Bağlantıları | 1 x USB-C dişi (ana bilgisayar) |
| Çıkış Bağlantıları | 1 x USB-C veri, 1 x USB-C PD, 3 x USB 3.0, 2 x USB 2.0, 1 x HDMI, 1 x DisplayPort, 1 x VGA, 1 x RJ45 Gigabit Ethernet, 1 x microSD, 1 x SD/MMC, 1 x 3,5 mm ses girişi |
| Maksimum HDMI/DisplayPort Çözünürlüğü | 4K @ 30 Hz (3840 x 2160p) |
| Maksimum VGA Çözünürlüğü | 1920 x 1200 @ 60 Hz |
| Üçlü Ekran Desteği | Evet (Windows'ta SST ve MST, Mac OS'ta SST) |
| USB-C Sürümü | USB 3.1 Gen 1 |
| Ethernet Hızı | Gigabit (10/100/1000 Mbps) |
| USB Hızlı Şarj | BC 1.2 (maks. 1,5 A) bir USB 3.0 portunda |
| Kart Okuyucular | MicroSD/SDHC ve SD/SDHC/SDXC/MMC, eşzamanlı kullanım |
| Kablo Yönetimi | İstasyonun altında akıllı yönlendirme, sola veya sağa bağlantı mümkün |
| Hırsızlık Önleme | Evet, Kensington kilidi uyumlu |
| Uyumluluk | USB-C bağlantı noktasına sahip, 14 inç'e kadar dizüstü bilgisayarlar |
| Bakım ve Temizlik | Kuru, yumuşak bir bezle temizleyin, çözücü kullanmayın |
| Çalışma Sıcaklığı | 0 °C ila +45 °C |
| Çalışma Nemi | %10 ila %85 Bağıl Nem (yoğuşmasız) |
| Onarılabilirlik | Kullanıcı tarafından onarılamaz, üreticiye başvurun |
Sık sorulan sorular - DA-70868 Digitus
Kullanıcıların soruları hakkında DA-70868 Digitus
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Yuva istasyonu PDF formatında ücretsiz! Kılavuzunuzu bulun DA-70868 - Digitus ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DA-70868 markasının Digitus.
KULLANIM KILAVUZU DA-70868 Digitus

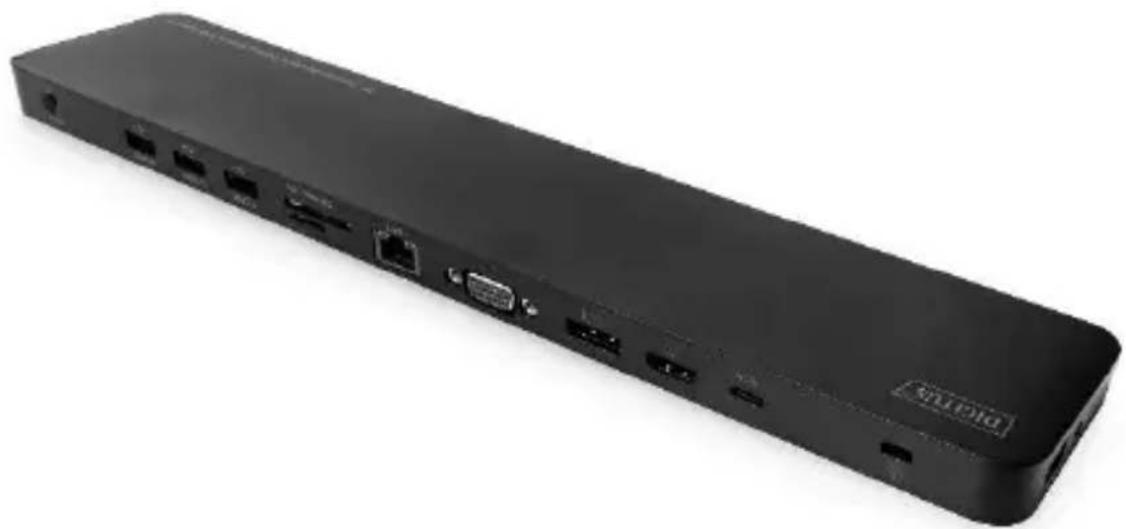

14" Universal Dizüstü Bilgisayar Takma İstasyonu, USB Type-C™
DIGITUS®'un 14" takma birimi, dizüstü bilgisayarınızı yalnızca bir USB-C™ portu sayesinde 14 farklı port ile genişletir. Ekran, Beamer, TV vb. cihazlarla bağlantı kurmak için 3 adet video portu (HDMI, DisplayPort, VGA) mevcuttur. Üçlü Ekran Desteği sayesinde aynı anda çalıştırılabilirler. Windows sistemlerde, bir video sinyali aynı anda üç farklı video portuna aktarılabilir (SST modu), ayrıca 3 grafik portuna 3 farklı video sinyali de gönderilebilir (MST modu). Mac İS'de, yalnızca SST modu desteklenir. Diğer arabirimler, modern takma birimi sunduğu tüm ortak portlara bağlanmanızı sağlar. Örneğin, bir ağ bağlantısı, farklı USB portları (USB-C™, USB-A), bir ses çıkışı veya iki bağımsız kart okuyucusu. PD Charging özelliğine sahip entegre USB-C™ port üzerinden, bağlantı istasyonunu kullanırken dizüstü bilgisayarınızı şarj etmenizi sağlar. Ayrıca takma birimi veri aktarımı, fare ve klavye gibi çevre birimlerinin bağlanması ve mobil cihazları şarj etmek için çeşitli USB 3.0 ve 2.0 portlar sunar. Takma birimi altındaki akıllı kablo yönetimi sayesinde, dizüstü bilgisayarın her iki tarafından (sol veya sağ) bağlantı yapmak mümkündür. (Boş satır) Dizüstü bilgisayarınız ile daha fazlasını yapın ve seçeneklerinizi genişletin - Tek ihtiyacınız olan boş bir USB-C™ portu.

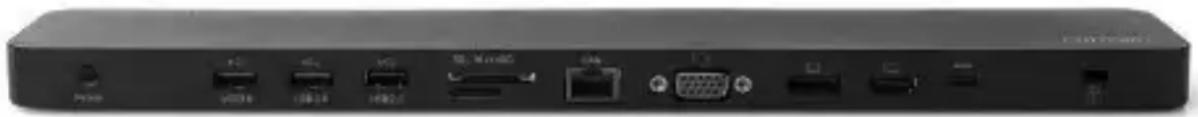

2.0 PAKET İÇERIĞİ
Bu ürünü kullanmayı denemeden önce, lütfen ambalajını kontrol edin ve ürün kutusunun içinde aşağıdaki parçaların bulunduğundan emin olun:
- Ana ünite x1
- Kullanıcı Kılavuzu x1
- 4K/30Hz ila 3840 x 2160p çözünürlüğe kadar UHD'yi destekler
- Aynı anda üçe kadar monitor bağlamak için 3x Video arabirimi (HDMI, DP, VGA) (üçlü ekran desteği)
- Windows OS – SST altında üçlü ekran desteği (Tekli Akış Aktarımı) ve MST (Çoklu Akış Aktarımı) – yansıtma ve genişletilmiş yansıtma
- Mac OS – SST altında üçlü ekran desteği (Tekli Akış Aktarımı) - monitörü yansıtma
- 5 Gbps'ye kadar SuperSpeed veri aktarımı ile 3xUSB 3.0 bağlantı, BC 1.2 mobil cihaz şarj işlevine sahip bir bağlantı noktası (1,5 A maks.)
- Dizüstü bilgisayarınıza bağlantı olarak 1 x USB Type-C™ bağlantı
- 1 x USB Type-C™ bağlantısı - veri aktarımı (5 Gbps maks.)
- 1 x USB Type-C™ bağlantısı - güç teslimi 3.0 (100 W maks)
- Güç Teslimi: Maks. 100 W'a kadar PD 3.0 (20 V/5 A)
• 1 x HDMI bağlantısı (maks. 4K/30 Hz) - 1 x DisplayPort bağlantısı (maks. 4K/30 Hz)
- 1 x VGA bağlantısı (maks. 1920 x 1200/60 Hz)
- 1 x Gigabit Ethernet bağlantısı - dizüstü bilgisayarı İnternete/LAN ağına bağlayın
- Bağlantı noktası başına 480 Mbps veri aktarımına ve 500 mA (aşağı akım) şarj işlevine sahip 2x USB 2.0 bağlantısı
- 2 x Kart okuyucu (microSD/SDHC, SDHX, MMC) – eş zamanlı kullanım mümkündür
• 1 x Ses stereo girişi (3,5 mm) - Hırsızlık koruması (dizüstü bilgisayar kilidi kullanımı mümkündür)
- DisplayPort alternatif modunu destekler
• DisplayPort (DP) 1.2 desteği -
SST ve MST Modunu destekler (Tekli Akış Aktarımı modu/Çoklu Akış Aktarımı modu)
-
Akıllı kablo yönlendirme - dizüstü bilgisayarın her iki tarafından (sol ve sağ) bağlantı mümkündür, kablolar takma istasyonunun altından yönlendirilir
- USB-C™ bağlantı noktasına sahip maksimum 14" dizüstü bilgisayarlar için uygundur, tüm boyutlar için ayrıca döşeme için kullanılabilir
- USB-C™ versiyonu: USB 3.1 (Gen. 1)
Not:
Aşağıdaki 2 grafik SST ve MST modunda üç videoun çözünürlüğünü listelemektedir.
| SST Modu Altında | |||
| VGA | HDMI | DP | |
| Tek Bağlantı NoktasıBağlı | 1080P/60 Hz | NC | NC |
| NC | 4K/30 Hz | NC | |
| NC | NC | 4K/30 Hz | |
| Çift Bağlantı NoktasıBağlı | 1080P/60 Hz | 1080P/60 Hz | NC |
| 1080P/60 Hz | NC | 1080P/60 Hz | |
| NC | 4K/30 Hz | 4K/30 Hz | |
| Üç Bağlantı NoktasıBağlı | 1080P/60 Hz | 1080P/60 Hz | 1080P/60 Hz |
| MST Modu Altında | |||
| VGA | HDMI | DP | |
| Tek Bağlantı Noktası Bağlı | 1080P/60 Hz | NC | NC |
| NC | 4K/30 Hz | NC | |
| NC | NC | 4K/30 Hz | |
| Çift Bağlantı Noktası Bağlı | 1080P/60 Hz | 1080P/60 Hz | NC |
| 1080P/60 Hz | NC | 1080P/60 Hz | |
| NC | 1080P/60 Hz | 1080P/60 Hz | |
| Üç Bağlantı Noktası Bağlı | 720P/60 Hz | 720P/60 Hz | 720P/60 Hz |
Not:
Yukarıda belirtilen 4K 4096*2160, 3840*2160 anlamına gelir; 1080P 1920*1080 anlamına gelir; 720P 1280*720 anlamına gelir.
4.0 TEKNİK ÖZELLİKLER
| Input/Output Connector | |
| Giriş | 1x USB-C Dişi (Type-CTM Ana Bilgisayara Bağlanır) |
| Çıkış | 1x USB-C Dişi (veri için)1x USB-C Dişi (PD Şarji için)3x USB 3.0 Dişi2x USB 2.0 Dişi1x HDMI Dişi1x DisplayPort Dişi1x VGA Dişi1x RJ451x Micro SD1x SD/MMC1x Ses Girişi |
| Mekanik | |
| Ağırlık | 247,3 g |
| Boyut | 349,5*74*18 mm |
| Ortamla ilgili unsurlar | |
| Çalışma Sıcaklığı | 0°C ile +45°C arası |
| İşletim nemi | %10 - %85 Bağıl Nem (yoğuşma yok) |
| Saklama Sıcaklığı | -10°C ile +70°C arası |
| Saklama Nem Oranı | %5 - %90 Bağıl Nem (yoğuşma yok) |
| Güç Kaynağı | |
| Dişi USB-C Portu | 100 W'a kadar |

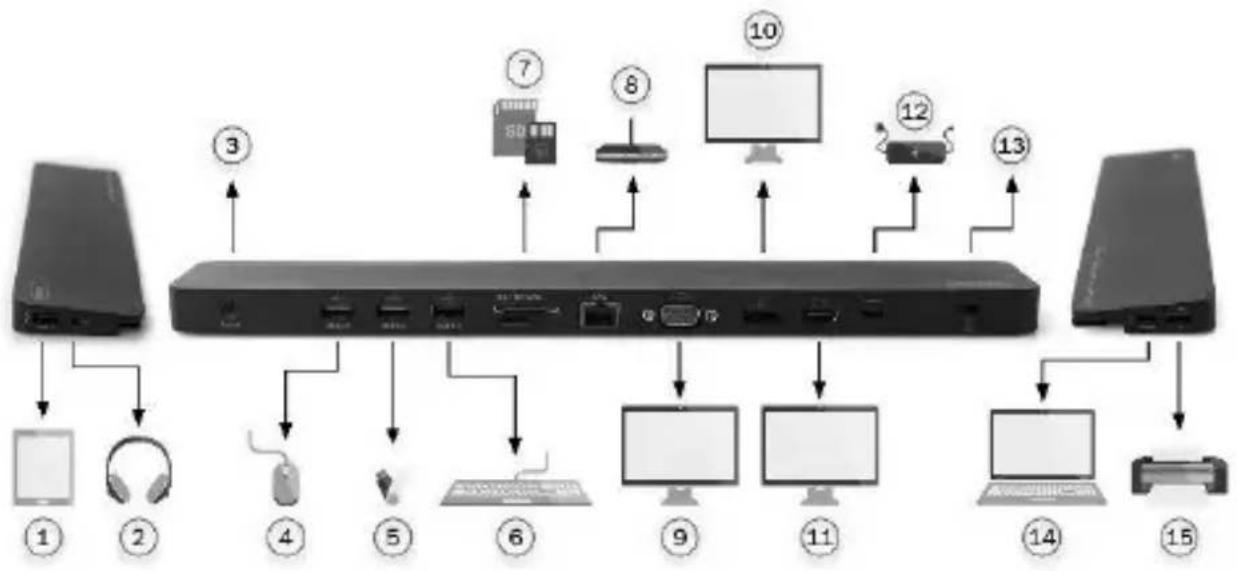

5.0 BAĞLANTI ŞEMASI
1 Tablet
2 Kulaklık/Mikrofon
3 Güç Düğmesi
4 Fare
5 USB bellek
6 klavye
7 SD Hafıza Kartları
8 Ethernet Yönlendirici
9 VGA Ekranı 1920x1200/60 Hz
10 DisplayPort Ekranı 4K/30 Hz
11 HDMI Ekranı 4K/30 Hz
12 Type-C™ Şarj Adaptörü
13 Kaybolma Önleme Kilidi
14 Not defteri
15 Yazıcı
DIGITUS®
Marka : Digitus
Model : DA-70868
Kategori : Yuva istasyonu
