DN-80067 - Anahtar Digitus - Ücretsiz kullanım kılavuzu

Ürün Tipi	5 Portlu Yönetilmeyen Gigabit Anahtar
Marka	Digitus
Model	DN-80067
Boyutlar (U x G x Y)	92 x 69 x 25 mm
Ağırlık	Yaklaşık 200 g
Güç Kaynağı	5 V / 1 A Güç Adaptörü
Güç Tüketimi	3 W
Ağ Standartları	IEEE 802.3, 802.3u, 802.3x, 802.3ab, 802.3az
Desteklenen Hızlar	Port başına 10/100/1000 Mbit/s
Bant Genişliği Kapasitesi	10 Gbit/s
MAC Adres Tablosu	2K
Akış Kontrolü	IEEE 802.3x tam çift yönlü ve back pressure
Ana Fonksiyonlar	Auto MDI/MDI-X, Tak ve Çalıştır, IEEE 802.3az Enerji Tasarrufu
LED Göstergeleri	Güç (PWR), Port başına Link/Act
Çalışma Sıcaklığı	0 °C ile 40 °C arası
Depolama Sıcaklığı	-40 °C ile 70 °C arası
Bağıl Nem	%10 ila %90 RH, yoğuşmasız
Kasa	Metal
Kurulum	Masaüstü (kauçuk ayaklar dahil)
Güvenlik	Aşırı gerilim ve düşük gerilim koruması, sıcak değiştirme (hot-swap)
Bakım ve Temizlik	Yumuşak, kuru bir bezle temizleyin. Sıvı kullanmayın.
Yedek Parçalar ve Onarılabilirlik	Sökülebilir parça yoktur. Cihaz kullanıcı tarafından onarılamaz.

Sık sorulan sorular - DN-80067 Digitus

Digitus DN-80067 anahtar nasıl bağlanır?

Güç adaptörünü (5V 1A) anahtarın arkasındaki DC IN girişine takın, ardından ağ cihazlarınızı RJ45 portlarına bağlayın. Anahtar Tak ve Çalıştır özelliğine sahiptir ve herhangi bir yapılandırma gerektirmez.

Ön paneldeki LED göstergeler ne anlama geliyor?

PWR göstergesi, güç bağlandığında yanar. Link/Act göstergeleri (her port için bir tane), bir ağ bağlantısı kurulduğunda ve veri iletildiğinde yanıp söner.

Anahtara birden fazla bilgisayar bağlayabilir miyim?

Evet, portlara en fazla 5 cihaz (bilgisayar, yönlendirici, konsol vb.) bağlayabilirsiniz. Her port, hızı (10/100/1000 Mbps) otomatik olarak algılar.

Hangi tür ağ kablosu kullanılmalı?

Kategori 5 veya 5e UTP kablo kullanın. Gigabit için önerilen maksimum uzunluk 100 metredir.

Anahtar bir yazılım veya yapılandırma gerektiriyor mu?

Hayır, yönetilmeyen bir anahtardır. Kabloları ve gücü takmanız yeterlidir, hemen Tak ve Çalıştır ile çalışır.

Link/Act göstergesi yanmazsa ne yapmalıyım?

Kabloyu her iki tarafta da iyi bağlı olduğundan, bağlı cihazın açık olduğundan ve kablonun hasarlı olmadığından emin olun. Başka bir port veya başka bir kablo deneyin.

Verilenden farklı bir güç kaynağı kullanabilir miyim?

Hayır, yalnızca verilen 5V 1A güç adaptörünü kullanın. Farklı bir voltaj anahtara zarar verebilir.

Anahtarın güç tüketimi nedir?

Tüketim yaklaşık 3 watt'tır, bu da onu çok enerji verimli kılar, özellikle IEEE 802.3az (Enerji Verimli Ethernet) standardını destekler.

Anahtar normal bir yönlendiriciyle uyumlu mu?

Evet, tamamen uyumludur. Mevcut port sayısını artırmak için bir yönlendiriciye bağlayabilirsiniz.

Anahtar nasıl temizlenir?

Gücü çıkarın, ardından kasayı yumuşak, kuru bir bezle temizleyin. Sıvı veya aşındırıcı ürünler kullanmayın.

KULLANIM KILAVUZU DN-80067 Digitus

5 Port Gigabit Anahtar, Yönetilmeyen

Hızlı Kurulum Kılavuzu

DN-80202

1. Kılavuz Hakkında

Bu kılavuz Ethernet Anahtarını kurmak için talimatlar sağlar.

Not: Satın aldığınız model, belgede gösterilen resimlerden biraz farklı görünebilir. Anahtarınız, bileşenleri, ağ bağlantıları ve teknik özellikler ile ilgili daha ayrıntılı bilgi için Ürün Talimatları ve Teknik Özellikler bölümlerine başvurun.

Bu kılavuz temel olarak 3 bölüme ayrılmıştır:

1. Ürün tanıtımı: işlevsel genel bakış ve panel tanımlarının tanıtımı
2. Donanım kurulumu: adım adım donanım kurulum işlemi
3. Teknik özellikler

2. Ürün Tanıtımı

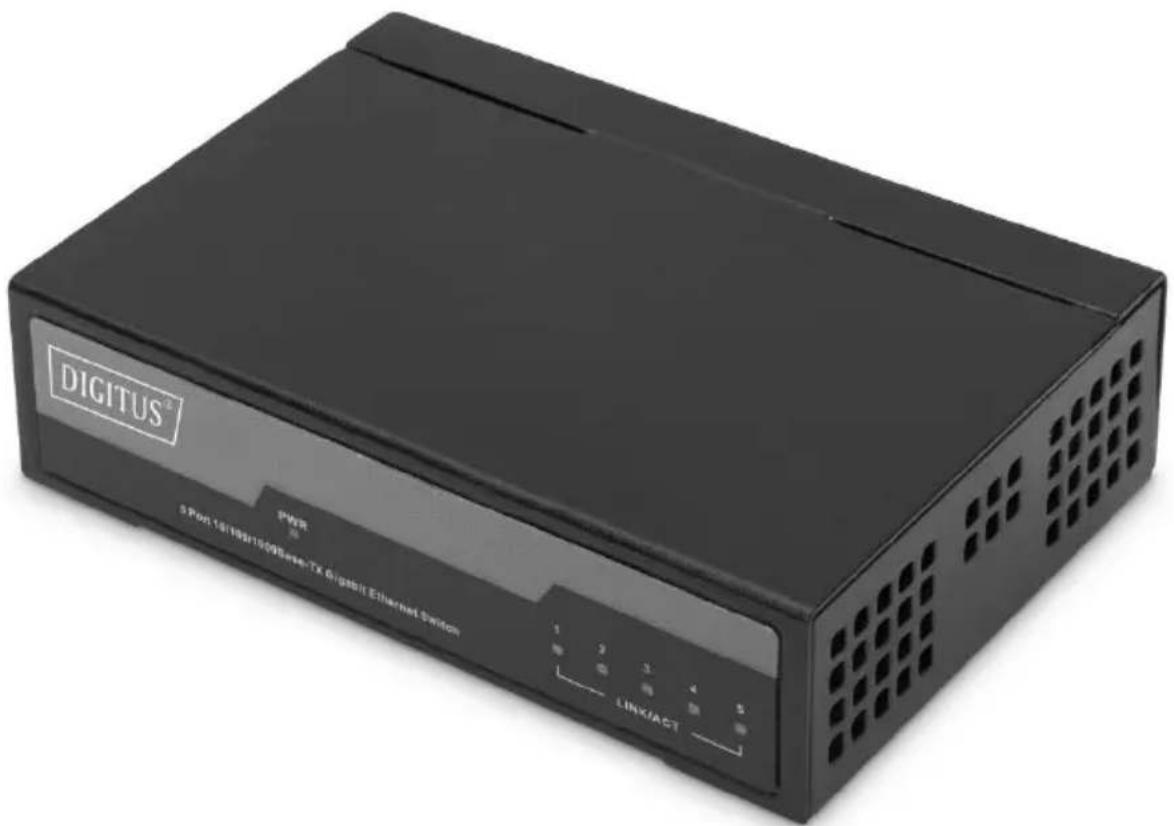

DIGITUS®'un 5 Port Gigabit Anahtarı, ağınızın kolayca genişletilmesi için mükemmel şekilde uygundur. Fansız tasarımı sayesinde anahtar tamamen gürültüsüz çalışır ve yapılandırma gerektirmez. Her port bir LAN veya uplink (yukarı bağlantı) portu olarak kullanılabilir, kablo ve ağ hızı otomatik olarak algılanır. Anahtar ayrıca IEEE802.3az ve Tam Çift Yönlü Akış Denetimi IEE802.3x enerji tasarrufu özelliklerini de destekler. Gerçek Tak ve Kullan Özelliği - Sadece ağ kablosunu takın ve başlayın.

Ürün Özellikleri

• Tak ve kullan için otomatik MDI/MDI-X geçişi
• 5 port 10/100/1 000 Mbps hızlarında otomatik anlaşmayı destekler
  • 5 DC 1 A harici güç adaptörü
• 0 °C \~ 40 °C arasındaki çalışma sıcaklıklarını destekler

Ön Panel

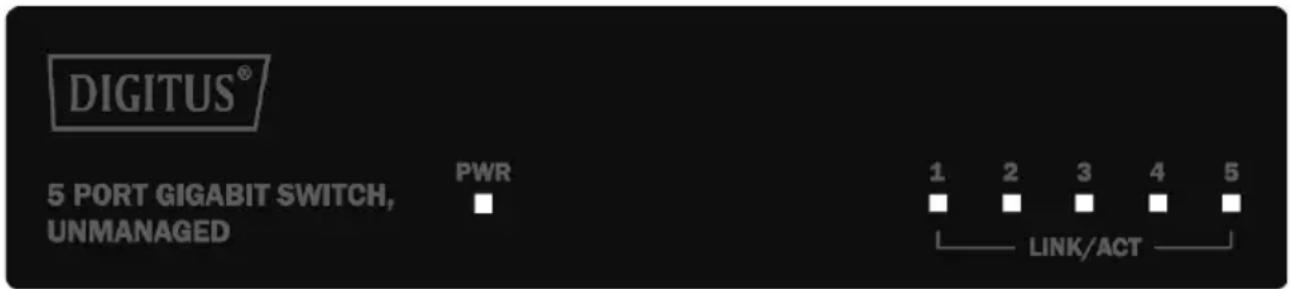

Ön panel, LED göstergelerinden oluşur.

LED Lamba

Güç: Anahtar bir güç kaynağına bağlandığında Güç LED'i yanar.

Bağlantı/Harekete Geçme LED'i: ilgili port üzerinden bir ağ bağlantısını gösteren

Bağlantı/Harekete Geçme LED'i yanıp söner. Titrek ışık, anahtarın veri gönderdiğini veya aldığını gösterir.

Arka Panel

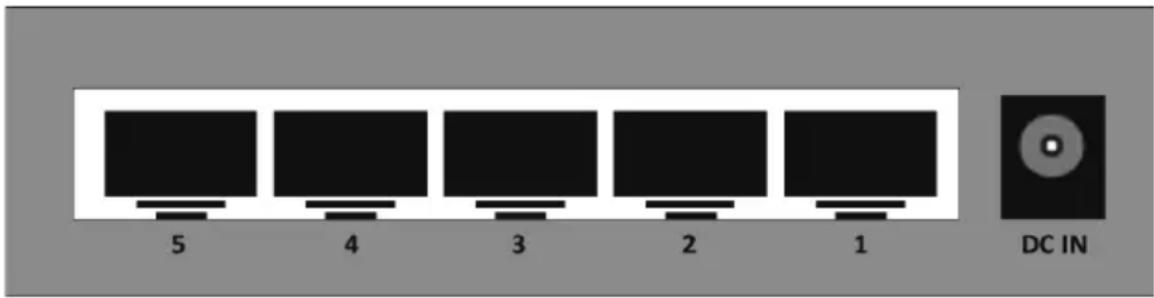

Arka panel görünümü, bir DC güç konektörü ve ağ portlarından oluşur.

Güç adaptörü çıkış terminalini bu porta bağlayın. 5 V 1 A giriş voltajlarını destekler.

3. Donanım kurulumu

Bu bölüm, Ethernet anahtarı için ambalajdan çıkarma ve kurulum bilgileri sağlar.

Mührü açın

Teslim aldığınız kutuyu açın ve içindekileri dikkatlice çıkarın. Lütfen tüm öğelerin mevcut ve hasarsız olduğundan emin olmak için Kullanım Kılavuzunda bulunan paket içeriği listesine göz atın. Herhangi bir öge eksik veya hasarlıysa değişim işlemleri için lütfen yerel bayi ile iletişime geçin.

• 1 adet Anahtar
  • 1 adet Güç Adaptörü
  • 1 adet Hızlı Kullanım Kılavuzu (QIG)

Güç kaynağının bağlanması

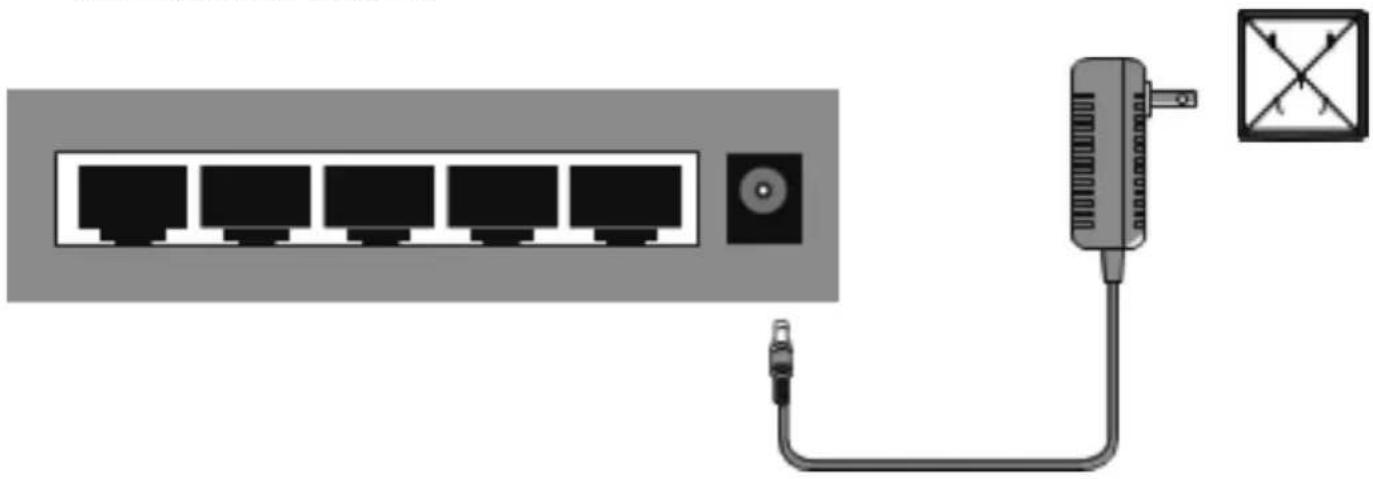

Güç adaptörüne bağlanmak için AC güç kablosunu kullanın ve ardından adaptörün çıkış terminalini anahtarın arkasındaki DC IN soketine takın. (AC elektrik prizi topraklanmalıdır)

Anahtar kurulumu

Güvenli anahtar kurulumu ve çalışması için şunları yapmanız önerilir:

• AC güç konektörüne tam olarak sabitlendiğinden emin olmak için güç kablosunu görsel olarak inceleyin.
• Anahtarın çevresinde uygun ısı dağılımı ve yeterli havalandırma olduğundan emin olun.
• Anahtarın üzerine ağır cisimler koymayın.

Masaüstü Kurulumu

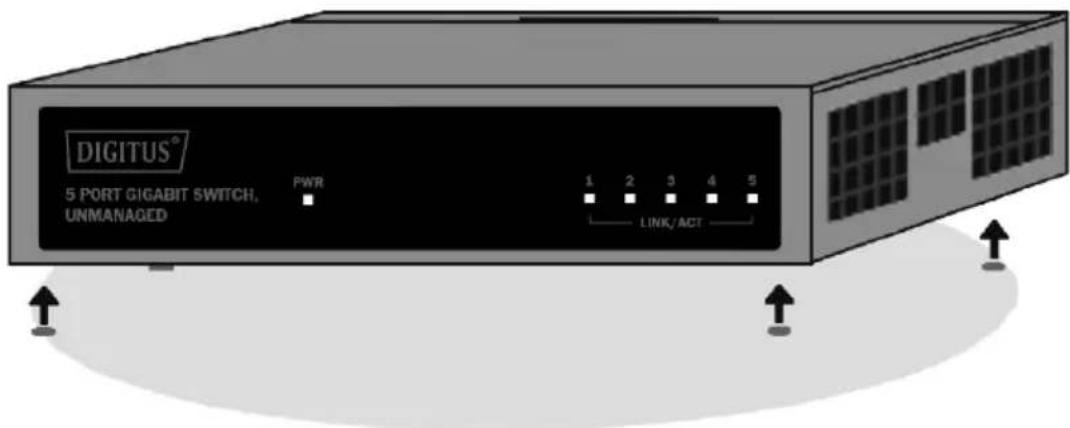

Anahtarı bir masaüstüne kurarken, cihazla birlikte verilen lastik ayaklar, cihazın tabanının her bir köşesine alt kısımda takılmalıdır. Cihaz ve etrafındaki cisimler arasında yeterli havalandırma boşluğu bırakın.

Uyarı: Güç kabloları bağlanmadan önce güç anahtarını açmayın. Güç dalgalanması Anahtara zarar verebilir.

Önlem olarak, elektrik kesintisi durumunda anahtarın fişi çekilmelidir. Güç yeniden geldiğinde, anahtarı tekrar takın.

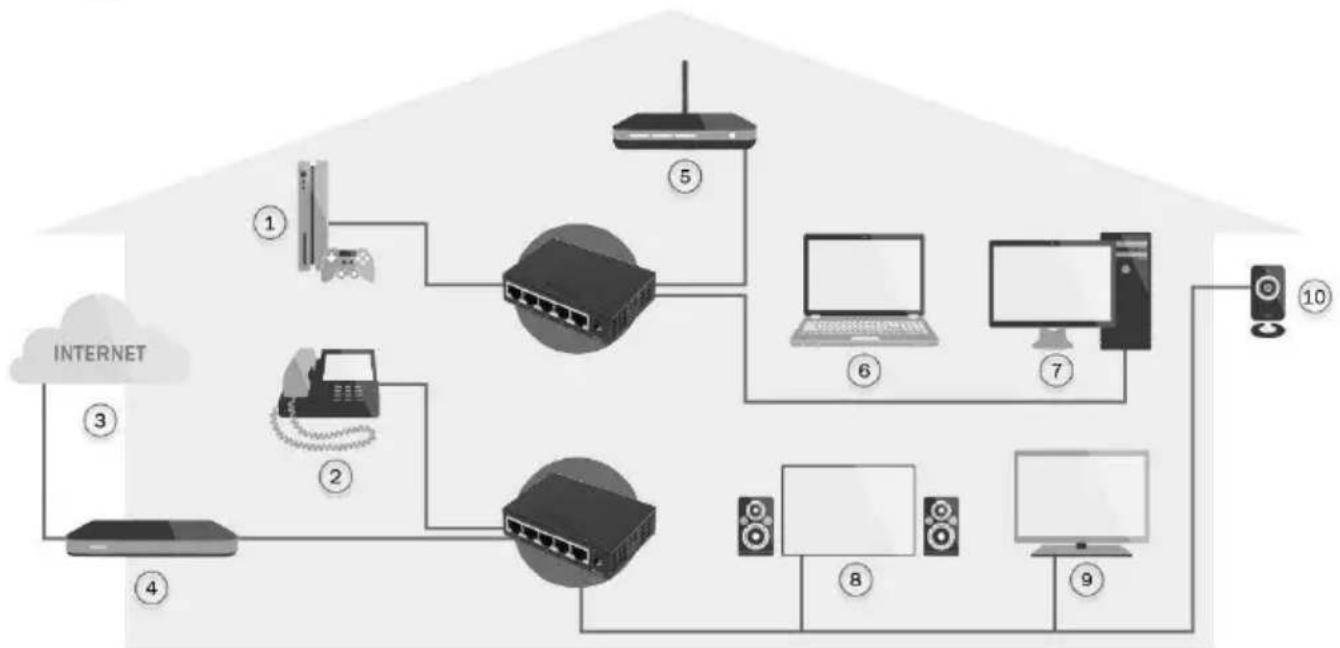

4. Uygulama

1. Oyun konsolu
2. VoIP Telefon
3. Internet
4. Geniş Bant Yönlendirici
5. Kablosuz Erişim Noktası
6. Dizüstü Bilgisayar
7. Bilgisayar
8. Ev Sineması
9. IPTV
10. IP Kamera

5. Teknik Özellikler

Donanım teknolojisi
Standart	IEEE 802.3, 802.3u, 802.3x, 802.3ab, 802.3az
İşleme tipi	Depola ve ilet; kablo hız değiştirme
MAC adresleri	2K
Hafıza bant genişliği	10 Gbps
Veri hacmi (saniye başına paket)	7,44 Mpps
Akış denetimi	IEEE 802.3x akış denetimi, geri basınçlı akış denetimi
Temel işlev	Tam çift yönlü kablo-hızlı iletmeMAC Adresi Otomatik Öğrenme ve OtomatikGüncellemeIEEE802.3x tam çift yönlü akış denetimiIEEE802.3az Enerji Tasarruflu Ethernet (EEE)
İletme hızı	10Base-T: 14 880 pps/port100Base-TX: 148 800 pps/port1 000BASE-TX: 148 800 pps/port
Ağ ortamı	10BASE-TX: UTP kategori 5, 5e kablo ( ≤ 250 m)100Base-TX: UTP kategori 5, 5e kablo ( ≤ 150 m)1 000BASE-TX: UTP kategori 5, 5e kablo ( ≤ 150 m)
Arayüz
RJ45 portları	5 10/100/1000 Mbps Otomatik Anlaşma RJ45 portları (Otomatik MDI/MDIX)
LED göstergeler	Güç, Bağlan/Hareket et
Güç girişi
Güç Kaynağı	Harici güç adaptörü
DC giriş voltajı	5 V 1 A
DC giriş koruması	Hot swap (çalışırken değiştirme) koruması, aşırı voltaj koruması ve düşük voltaj koruması
Güç Tüketimi	3 W
Mekanik
Kasa	Metal
Boyutlar (G x U x Y)	92 x 69 x 25 mm
Kurulum	Masaüstü
Çevre
Çalışma sıcaklığı	0 °C ~ 40 °C
Depolama sıcaklığı	-40 °C ~ 70 °C
Ortam bağlı nemi	%10 ~ %90 bağlı nem, yoğuşmasız

Bu, A Sınıfı bir üründür. Bu ürün ev ortamında radyo parazitine neden olabilir. Bu durumda kullanıcıının uygun önlemler alması gerekebilir.

Assmann Electronic GmbH, Uygunluk Beyanının sevkiyat içeriğine dâhil olduğunu beyan eder. Uygunluk Beyanı eksikse aşağıda belirtilen üretici adresinden posta yoluyla talep edebilirsiniz.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Almanya
