DN-80067 - Commutateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Gigabit non géré 5 ports
Marque	Digitus
Modèle	DN-80067
Dimensions (L x l x H)	92 x 69 x 25 mm
Poids	Environ 200 g
Alimentation	Adaptateur secteur 5 V / 1 A
Consommation électrique	3 W
Normes réseau	IEEE 802.3, 802.3u, 802.3x, 802.3ab, 802.3az
Débits supportés	10/100/1000 Mbit/s par port
Capacité de la bande passante	10 Gbit/s
Table d'adresses MAC	2K
Contrôle de flux	IEEE 802.3x full-duplex et back pressure
Fonctions principales	Auto MDI/MDI-X, Plug and Play, Économie d'énergie IEEE 802.3az
Voyants LED	Alimentation (PWR), Link/Act par port
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Humidité relative	10 % à 90 % HR sans condensation
Boîtier	Métal
Installation	Bureau (patins en caoutchouc fournis)
Sécurité	Protection contre les surtensions et les sous-tensions, hot-swap
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Pièces détachées et réparabilité	Aucune pièce détachable. L’appareil n’est pas réparable par l’utilisateur.

FOIRE AUX QUESTIONS - DN-80067 Digitus

Comment brancher le commutateur Digitus DN-80067 ?

Branchez l'adaptateur secteur 5V 1A à la prise DC IN à l'arrière du commutateur, puis connectez vos appareils réseau aux ports RJ45. Le commutateur est Plug and Play et ne nécessite aucune configuration.

Que signifient les voyants LED sur le panneau avant ?

Le voyant PWR s'allume lorsque l'alimentation est connectée. Les voyants Link/Act (un par port) clignotent lorsqu'une liaison réseau est établie et que des données sont transmises.

Puis-je connecter plusieurs ordinateurs au commutateur ?

Oui, vous pouvez connecter jusqu'à 5 appareils (ordinateurs, routeurs, consoles, etc.) sur les ports. Chaque port détecte automatiquement la vitesse (10/100/1000 Mbps).

Quel type de câble réseau utiliser ?

Utilisez un câble UTP de catégorie 5 ou 5e. Pour le Gigabit, la longueur maximale recommandée est de 100 mètres.

Le commutateur nécessite-t-il un logiciel ou une configuration ?

Non, c'est un commutateur non géré. Il suffit de brancher les câbles et l'alimentation pour qu'il fonctionne immédiatement en Plug and Play.

Que faire si le voyant Link/Act ne s'allume pas ?

Vérifiez que le câble est bien connecté des deux côtés, que l'appareil connecté est allumé et que le câble n'est pas endommagé. Essayez un autre port ou un autre câble.

Puis-je utiliser une alimentation différente de celle fournie ?

Non, utilisez uniquement l'adaptateur secteur 5V 1A fourni. Une tension différente pourrait endommager le commutateur.

Quelle est la consommation électrique du commutateur ?

La consommation est d'environ 3 watts, ce qui le rend très économe en énergie, d'autant qu'il supporte la norme IEEE 802.3az (Energy Efficient Ethernet).

Le commutateur est-il compatible avec un routeur classique ?

Oui, il est parfaitement compatible. Vous pouvez le connecter à un routeur pour étendre le nombre de ports disponibles.

Comment nettoyer le commutateur ?

Débranchez l'alimentation, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

MODE D'EMPLOI DN-80067 Digitus

Guide d'installation rapide

DN-80202

1. À propos du guide

Ce guide fournit des instructions pour installer le commutateur.

Remarque : Le modèle que vous avez acheté peut légèrement différer des illustrations figurant dans ce document. Veuillez vous reporter aux sections Instructions sur le produit et Caractéristiques techniques pour obtenir des informations détaillées sur votre commutateur, ses composants, ses connexions réseau et ses caractéristiques techniques.

Ce guide est divisé en trois parties :

1. Présentation du produit : aperçu fonctionnel et présentation des éléments des panneaux.
2. Installation du matériel : procédure détaillant l'installation du matériel, étape par étape
3. Caractéristiques techniques

2. Présentation du produit

Le commutateur Gigabit 5 ports de DIGITUS® est parfaitement approprié pour étendre facilement votre réseau. Grâce à sa conception sans ventilateur, le commutateur fonctionne sans le moindre bruit et ne nécessite aucune configuration. Chaque port peut être utilisé comme un port LAN ou uplink, le câble et le débit du réseau sont détectés automatiquement. Le commutateur prend également en charge les fonctions d'économie d'énergie IEEE802.3az et de contrôle de flux full-duplex IEEE802.3x. Véritable Plug and Play – Branchez le câble réseau et commencez à travailler.

Caractéristiques du produit

• Crossover Auto MDI/MDI-X pour le plug and play
- 5 ports pour la prise en charge de l'autonégociation pour les vitesses 10/100/1000 Mbit/s
- Adaptateur secteur 5 V 1A
• Supporte des températures de fonctionnement de 0 à 40 °C

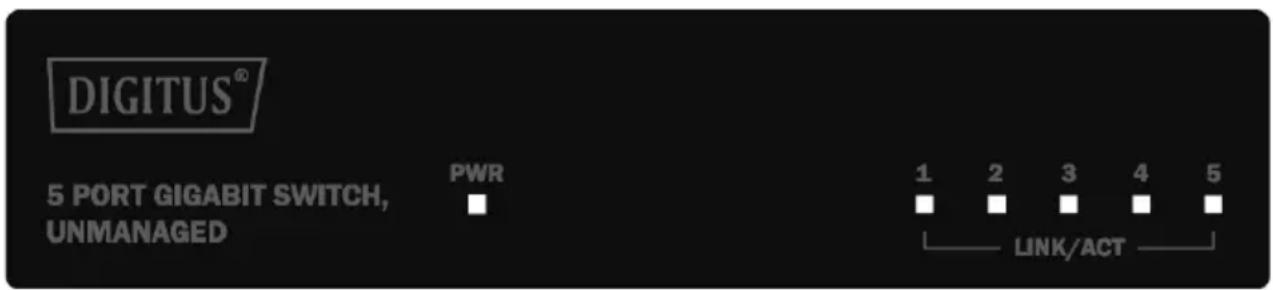

Panneau avant

Le panneau avant comporte des voyants LED.

Voyants LED

Alimentation : Le voyant d'alimentation s'allume lorsque le commutateur est connecté à une source d'alimentation.

Voyant Link/Act : Lorsque le voyant Link/Act clignote, cela indique une liaison réseau via le port correspondant. Lorsque ce voyant clignote, cela indique que le commutateur envoie ou reçoit des données via le port correspondant.

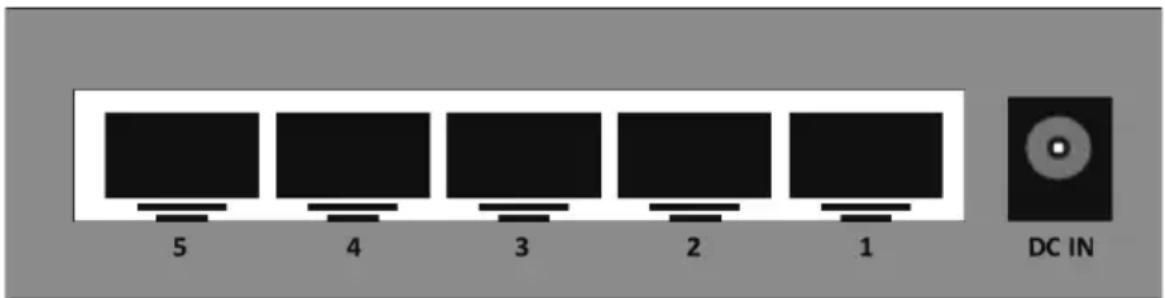

Panneau arrière

Le panneau arrière comporte un connecteur d'alimentation CC et des ports réseau.

Branchez le connecteur de l'adaptateur secteur (5 V, 1 A) à ce port.

3. Installation du matériel

Ce chapitre fournit des informations sur le déballage et l'installation du commutateur Ethernet.

Déballage

Ouvrir le carton d'expédition et déballer soigneusement son contenu. Veuillez consulter la liste d'emballage située dans le manuel de l'utilisateur pour vous assurer que tous les éléments sont présents et en bon état. Si un article est manquant ou endommagé, veuillez contacter le revendeur local pour le remplacer.

• 1 x commutateur
  • 1 x adaptateur secteur
  • 1 x guide d'installation rapide

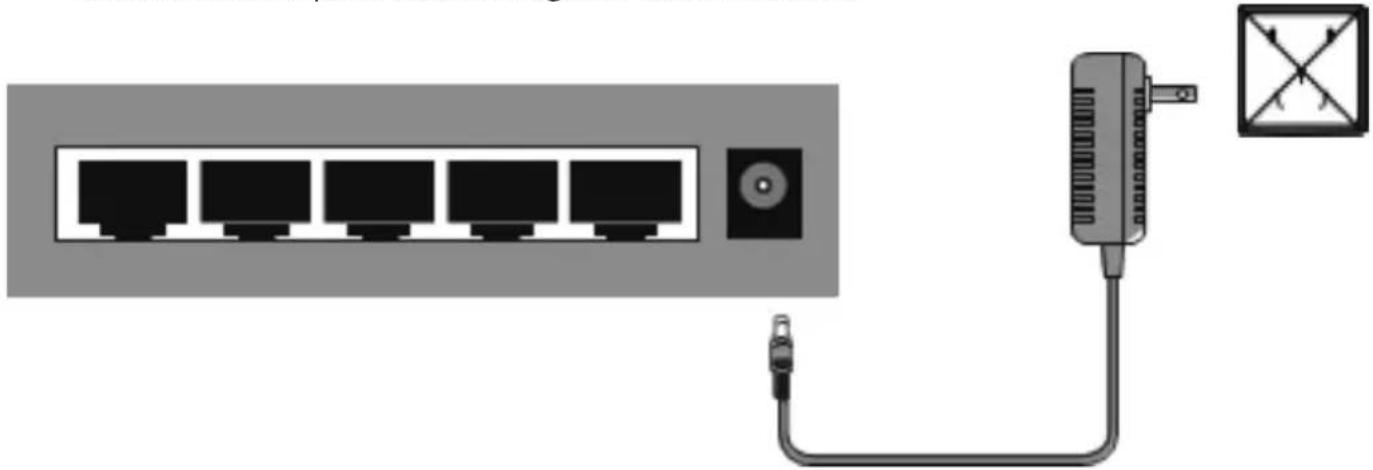

Raccordement de l'alimentation électrique

Utilisez le câble d'alimentation CA pour raccorder l'adaptateur secteur, puis branchez le connecteur de l'adaptateur secteur à la prise DC IN située à l'arrière du commutateur (la prise de courant CA doit être mise à la terre).

Installation du commutateur

Pour une installation et un fonctionnement sûrs du commutateur, il est recommandé de :

• Inspector visuellement le câble d'alimentation pour vérifier qu'il est bien connecté au port d'alimentation CA.
• Veiller à ce que le commutateur dispose d'une ventilation adéquate afin d'assurer une bonne dissipation de la chaleur.
• Ne pas poser d'objets lourds sur le commutateur.

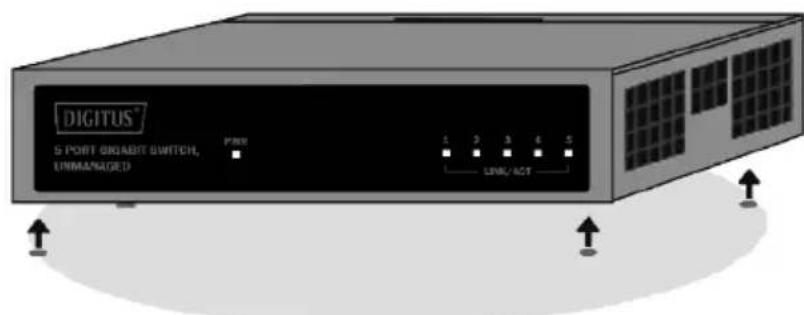

Installation sur un bureau

Lorsque vous installez le commutateur sur un bureau, les patins en caoutchouc fournis avec l'appareil doivent être montés sur le dessous de l'appareil à toutes les extrémités. Veillez à laisser un espace de ventilation suffisant entre l'appareil et les objets qui l'entourent.

Attention : Ne pas mettre sous tension avant de brancher le câble d'alimentation. Une surtension peut endommager le commutateur.

Par précaution, le commutateur doit être débranché en cas de coupure de courant. Lorsque le courant est rétabli, rebrancher le commutateur.

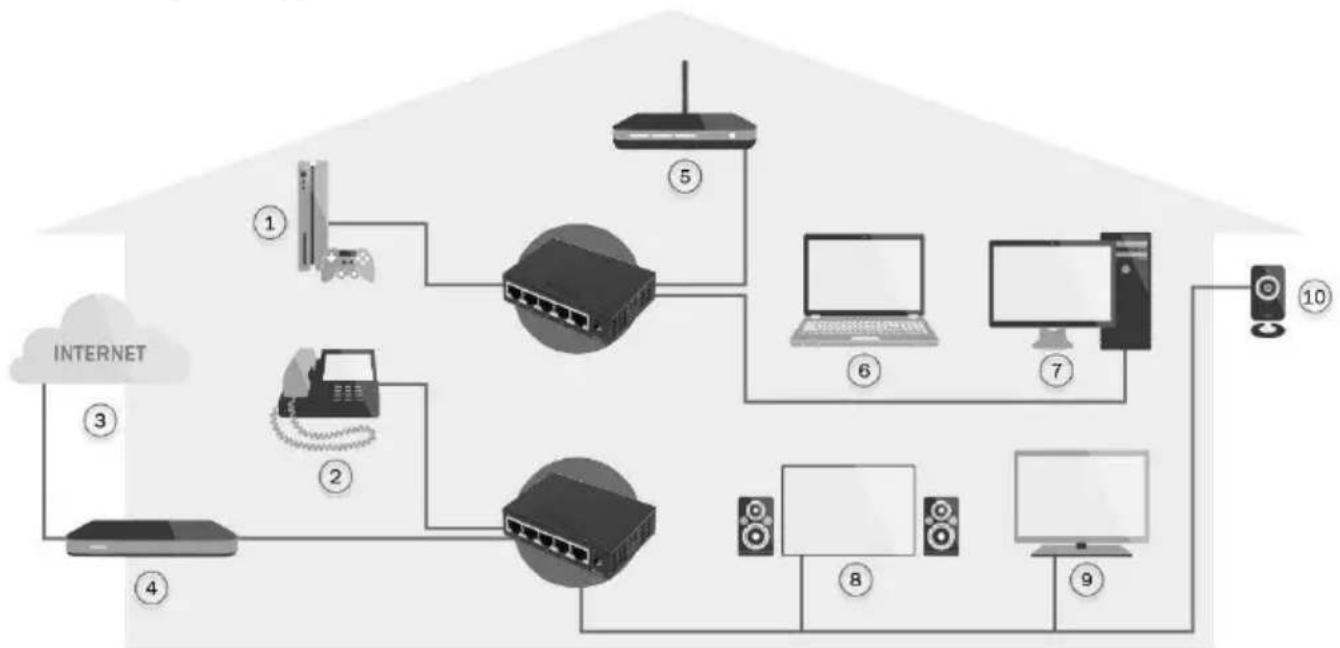

4. Champs d'application

1. Console de jeux
2. Téléphone VoIP
3. Internet
4. Routeur haut débit
5. Point d'accès sans fil
6. Ordinateur portable
7. PC
8. Home Cinema
9. Télévision IP
10. Caméra IP

5. Caractéristiques techniques

Technologie du matériel
Normes	IEEE 802.3, 802.3u, 802.3x, 802.3ab, 802.3az
Type de transmission	Mode différé ; wire speed forwarding
Adresse MAC	2K
Bande passante de la mémoire	10 Gbit/s
Throughput (paquets par seconde)	7,44 Mbit/s
Contrôle de flux	IEEE 802.3x contrôle de flux, contrôle de flux back pressure
Fonctions de base	Full-duplex wire speed forwardingApprentissage et mise à jour automatique des adresses MACContrôle de flux full-duplex IEEE802.3xIEEE802.3az EEE (Energy Efficient Ethernet)
Taux de transfert	10BASE-T : 14880 pps/port100BASE-TX : 148800 pps/port1 000BASE-TX : 148800 pps/port
Câblage réseau	10BASE-TX : Câble UTP de catégorie 5, 5e (≤ 250 m)100BASE-TX : Câble UTP de catégorie 5, 5e (≤ 150 m)1 000BASE-TX : Câble UTP de catégorie 5, 5e (≤ 150 m)
Interface
Ports RJ45	5 ports RJ45 avec autonégociation (Auto MDI/MDIX) pour 10/100/1000 Mbit/s
Voyants LED	Alimentation, Link/Act
Alimentation
Alimentation électrique	Adaptateur secteur
Tension d'entrée CC	5V 1A
Protection de l'entrée CC	Protection contre le hot-swap, les surtensions et les sous-tensions
Consommation électrique	3 W
Mécanique
Boîtier	Métal
Dimensions (l x L x H)	92 x 69 x 25 mm
Installation	Bureau
Environnement
Température de service	0 °C ~ 40 °C
Température de stockage	-40 °C ~ 70 °C
Humidité relative	10 % ~ 90 % HR, sans condensation

C'est un produit de Classe A. Ce produit peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

DIGITUS®
