DN-80113-2 - Commutateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré
Marque	Digitus
Modèle	DN-80113-2
Nombre de ports	8 ports RJ45
Vitesse des ports	10/100/1000 Mbps (Gigabit Ethernet)
Standard réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Méthode de transmission	Store and forward
Capacité de commutation	16 Gbit/s
Taille de la table d'adresses MAC	8K
Alimentation	Adaptateur secteur externe 5V DC, 1A
Consommation électrique	Max 5 W
Dimensions (L x P x H)	140 x 80 x 28 mm
Poids	360 g
Matériau du boîtier	Métal
Ventilation	Sans ventilateur (silencieux)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Montage	Sur bureau ou mural (kit de montage inclus)
Caractéristiques	Plug and Play, auto-négociation, Auto MDI/MDIX, contrôle de flux IEEE 802.3x
Certifications	CE, FCC, RoHS
Contenu de l'emballage	Commutateur, adaptateur secteur, kit de montage mural, guide d'installation rapide
Entretien et nettoyage	Débrancher l'appareil et nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau, à une chaleur excessive ou à une lumière directe du soleil. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contacter le service après-vente.
Recyclage (WEEE)	Ne pas jeter avec les ordures ménagères. Déposer dans un point de collecte approprié.

FOIRE AUX QUESTIONS - DN-80113-2 Digitus

Comment brancher le commutateur Digitus DN-80113-2 ?

Branchez l'adaptateur secteur au commutateur et à une prise électrique. Connectez vos appareils (ordinateurs, imprimantes, etc.) aux ports RJ45 à l'aide de câbles Ethernet. Le commutateur est Plug and Play : aucune configuration nécessaire.

Quelle est la vitesse maximale des ports ?

Chaque port prend en charge jusqu'à 1000 Mbps (Gigabit) en mode full-duplex. La vitesse est automatiquement négociée en fonction du périphérique connecté.

Le commutateur peut-il être monté au mur ?

Oui, le commutateur Digitus DN-80113-2 est livré avec un kit de montage mural. Fixez les supports au mur, puis enclenchez le commutateur.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les LEDs sur le panneau avant : une LED d'alimentation verte indique que l'appareil est sous tension. Chaque port dispose d'une LED qui s'allume en vert lorsqu'un lien est établi, et clignote lors du trafic.

Puis-je connecter des câbles de catégorie 5e ou 6 ?

Oui, le commutateur prend en charge les câbles Cat5e, Cat6 et Cat6a pour des performances Gigabit optimales.

Le commutateur est-il ventilé ?

Non, le boîtier métallique dissipe la chaleur passivement. L'appareil est sans ventilateur, donc totalement silencieux.

Que faire si une LED ne s'allume pas ?

Vérifiez que le câble Ethernet est correctement enfiché des deux côtés. Essayez un autre câble ou un autre port. Si le problème persiste, redémarrez le commutateur en le débranchant et rebranchant.

Ce commutateur est-il compatible avec les routeurs ?

Oui, il fonctionne avec tout routeur disposant d'un port Ethernet. Connectez simplement le routeur à l'un des ports du commutateur pour étendre le réseau.

Comment nettoyer le commutateur ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides ou de produits abrasifs.

Le commutateur prend-il en charge le VLAN ?

Non, le Digitus DN-80113-2 est un commutateur non géré (unmanaged). Il ne permet pas de configuration VLAN. Pour des fonctionnalités avancées, optez pour un commutateur géré.

MODE D'EMPLOI DN-80113-2 Digitus

Guide d'installation rapide

DN-80112-2 • DN-80113-2

Table des matières

1. Introduction......3
2. Fonctionnalités principales....3
3. Contenu de la livraison .... 3
4. Caractéristiques techniques .... 4
5. Description du matériel .... 5
6. Installation du commutateur....7
7. Mise sous tension du commutateur....9

1. Introduction

Le DN-80112-2 a 16 ports RJ45 10/100/1000 Mbit/s et le DN-80113-2 a 24 ports RJ45 10/100/1000 Mbit/s qui utilisent la technologie Mode différé associée à l'allocation dynamique de la mémoire pour garantir une distribution efficace de la bande passante sur chaque port. Ce commutateur est facile à installer et n'a pas besoin d'être configuré. Il est facile à administrer et à entretenir et convient à une grande variété d'environnements de réseau, tels que les locaux commerciaux, les communautés, les hôtels, les bureaux, etc. Les fonctionnalités VLAN et CCTV intégrées peuvent améliorer l'environnement réseau et réduire les coûts de maintenance du réseau.

2. Fonctionnalités principales

• Contrôle de flux full-duplex et contrôle de flux backpressure half-duplex
• Prise en charge du VLAN et du mode CCTV
• Témoins lumineux pour le contrôle de l'état de fonctionnement et pour le diagnostic des erreurs
  • Line speed forwarding, smart identification
• Prise en charge de « Jumbo frame » (trame géante) jusqu'à 15 octets

3. Contenu de la livraison

• 1x Commutateur 16 / 24 ports
• 1x Câble d'alimentation
• 1x Guide d'installation rapide
• 1x Matériel de montage

4. Caractéristiques techniques

Modèle	DN-80112-2	DN-80113-2
Normes	IEEE802.3、 IEEE802.3i, IEEE802.3u、IEEE802.3ab、 IEEE802.3x
Câblage réseau	10BASE-T: Câble UTP de catégorie 3, 4, 5 (≤ 100 m)100BASE-TX: Câble UTP de catégorie 5, 5e (≤ 100 m)1000Base-T: Câble UTP de catégorie 5, 5e (≤ 100 m)
Adresses MAC	8K, apprentissage et mise à jour automatique
Méthode de transfert	Mode différé
Capacité de commutation	32Gbps 48Gbps
Taux de transfert	23.8Mpps 35.7Mpps
Mémoire tampon	4.1M bit
Dimensions (L x l x H)	280 x 180 x 44 mm
Ventilateur Fanless
Alimentation	AC: 100~240V, 50/60Hz
Température	Température de service:0 °C ~ 40 °C (32 °F ~ 104 °F)Température de stockage :-40 °C ~ 70 °C (-40 °F ~ 158 °F)
Humidité	Humidité relative de service:10 % ~ 90 %, sans condensationHumidité relative de stockage:5 % ~ 90 %, sans condensation
MTBF >100000 heures

5. Description du matériel

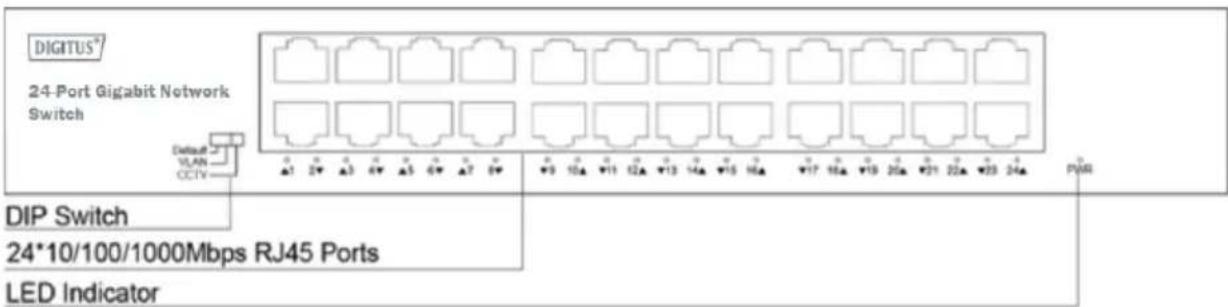

5.1 Panneau avant

Le panneau avant comporte des ports Ethernet. Les voyants lumineux sont également situés sur le panneau.

DN-80112-2

DN-80113-2

Commutateur DPI

Le commutateur DPI se situe sur le panneau de gauche.

• Default: le mode usine par défaut, permet une communication normale entre les ports 1\~16/24.
  • VLAN: Les ports 1 à 14/22 peuvent être isolés les uns des autres mais ils peuvent être connectés aux ports 15 et 16/23 et 24 après avoir ouvert le VLAN afin d'empêcher la saturation du réseau et augmenter le taux de transfert des paquets.
  • CCTV : Mode extension, 1-16/24 ports on une bande passante plafonnée à 10 Mbit/s, la distance de transmission est de 250m. Ce système permet de résoudre les problèmes de transmission longue

distance dans les projets de surveillance de réseau afin de protéger la sécurité du réseau.

Remarque: Aucun redémarrage manuel nécessaire pour rendre le commutateur opérationnel après une modification des paramètres (Online-Toggle)

Voyant LED

LED Couleur Fonction
PWR Vert		Éteint: Pas d'alimentation.Allumé: Indique que l'appareil est sous tension.
LNK/ACT	Vert	Éteint: Aucun appareil n'est connecté au port correspondant.Allumé: Indique que le port est correctement connecté à 10/100/1000 Mbit/s.Clignote: Indique que le commutateur envoie ou reçoit des données via ce port.

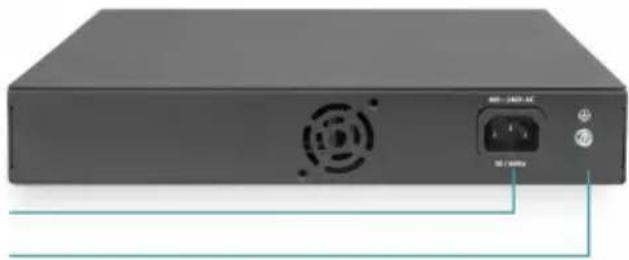

5.2 Panneau arrière

Le panneau arrière du commutateur comporte une entrée d'alimentation CA (100 – 240 VCA, 50/60 Hz).

Entrée d'alimentation Borne de mise à la terre

Entrée d'alimentation

Connectez la fiche femelle du cordon d'alimentation et la fiche mâle à la prise de courant alternatif (CA). Veuillez-vous assurer que la tension de l'alimentation répond aux exigences de la tension d'entrée.

Borne de mise à la terre

Le commutateur est déjà doté d'un mécanisme de protection contre la foudre. Pour des raisons de sécurité, vous devez mettre le commutateur à la terre via le câble PE (« Protecting Earth ») en utilisant la borne de mise à la terre.

Précautions : Le produit est équipé d'un conducteur de protection ecté en permanence. Ce conducteur doit être installé à la terre du ment par une personne qualifiée.

6. Installation du commutateur

Cette section décrit comment installer votre commutateur Ethernet et effectuer les connexions. Veuillez suivre les instructions suivantes pour éviter toute installation incorrecte susceptible d'endommager l'appareil et de compromettre la sécurité.

• Avant de nettoyer le commutateur, débranchez l'alimentation. Ne pas nettoyer le commutateur avec un tissu humide ou un liquide
• Ne pas installer le commutateur à proximité de points d'eau ou dans un endroit humide. Empêcher l'eau ou l'humidité de pénétrer dans le boîtier du commutateur
• Ne pas installer le commutateur sur une surface ou un bureau instable. Le commutateur peut être gravement endommagé en cas de chute.
• Veillez à la bonne ventilation de la pièce où se trouve le matériel et veillez à ce que les ouvertures de ventilation du commutateur ne soient pas obstruées.
  • Assurez-vous que la tension de fonctionnement soit la même que celle indiquée sur le commutateur
• Ne pas ouvrir le boîtier lorsque le commutateur fonctionne afin d'éviter tout choc électrique.

6.1 Installation sur un bureau

Avant d'installer le commutateur sur un bureau, veuillez attacher les pieds en caoutchouc fournis sur le dessous du commutateur aux quatre extrémités pour éviter toute vibration. Veillez à laisser un espace de ventilation suffisant entre l'appareil et les objets qui l'entourent comme illustré ci-dessous.

6.2 Montage sur rack

Le commutateur peut être monté sur un rack 19 pouces (norme EIA). Pour ce faire, installez d'abord les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté), fixez-les à l'aide des vis fournies, puis utilisez les vis fournies avec le rack pour monter le commutateur sur le rack 19 pouces, comme illustré ci-dessous.

7. Mise sous tension du commutateur

Veuillez brancher le câble d'alimentation CA à l'arrière de l'interrupteur et à une prise électrique (de préférence une prise comprenant une borne de mise à la terre). Lorsque le commutateur est mis sous tension, les voyants lumineux clignotent brièvement (une seconde), indiquant ainsi la réinitialisation du système. Le voyant d'alimentation s'allume en vert.

Remarque : Veuillez vérifier que la tension est correcte avant la mise sous tension, sinon le commutateur risque d'être endommagé.

(Alimentation: 100 – 240 VCA, 50/60 Hz).

C'est un produit de Classe A. Ce produit peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

[e-mail]

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne
