GEBRUIKSAANWIJZING DN-80067 Digitus

Beknopte installatiegids

DN-80202

1. Over de gids

Deze gids bevat instructies voor de installatie van de Ethernet Switch.

Opmerking: Het model dat u hebt gekocht kan enigszins afwijken van de afbeeldingen in dit document. Raadpleeg de hoofdstukken Productinstructies en Technische specificaties voor gedetailleerde informatie over uw switch, de componenten, de netwerkverbindingen en de technische specificaties.

Deze gids bestaat uit 3 delen:

1. Productintroductie: functioneel overzicht en introductie van paneeldefinities
2. Hardware-installatie: stap voor stap hardware-installatieproces
3. Technische specificaties

2. Productintroductie

De 5-Port Gigabit Switch van DIGITUS® is perfect geschikt voor de eenvoudige uitbreiding van uw netwerk. Dankzij het ventilatorloze design werkt de switch volledig geruisloos en hoeft hij niet te worden geconfigureerd. Elke poort kan als LAN- of uplink-poort worden gebruikt, de kabel en netwerksnelheid worden automatisch gedetecteerd. De switch ondersteunt ook de energiebesparende functies IEEE802.3az & Full-Duplex Flow Control IEE802.3x. Echt plug & play - Sluit gewoon de netwerkkabel aan en ga aan de slag.

Productkenmerken

• Automatisch MDI/MDI-X crossover voor plug-&-play
- 5 poorten ondersteunen zowel 10/100/1 000 Mbps snelheid automatische negotiatie
• 5 DC 1 A externe voedingsadapter
- Geschikt voor bedrijfstemperaturen van 0 °C \~ 40 °C

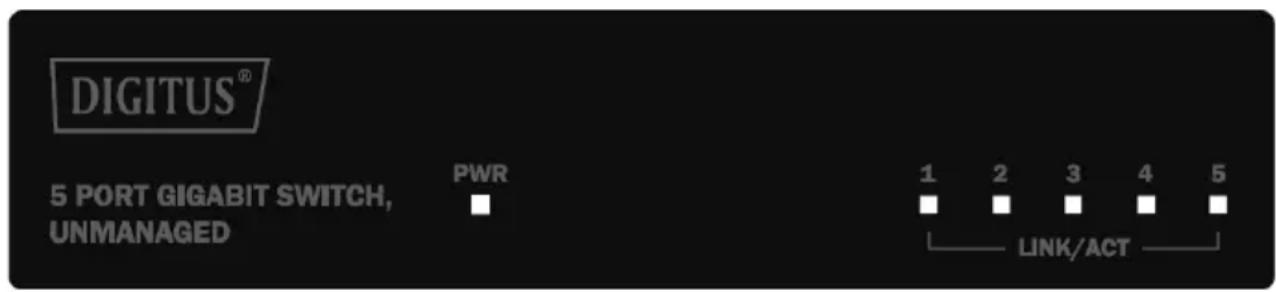

Voorpaneel

Het voorpaneel bestaat uit LED-indicaties.

DIGITUS® 5 PORT GIGABIT SWITCH, UNMANAGED PWR 1 2 3 4 5 ■ ■ ■ ■ ■ LINK/ACT

LED-lamp

Power: De Power LED brandt wanneer de switch op een stroombron is aangesloten.

Link/Act LED: De Link/Act LED knippert om aan te geven dat er een

netwerkverbinding is via de overeenkomstige poort. Knipperen geeft aan dat de switch gegevens verzendt of ontvangt via de poort.

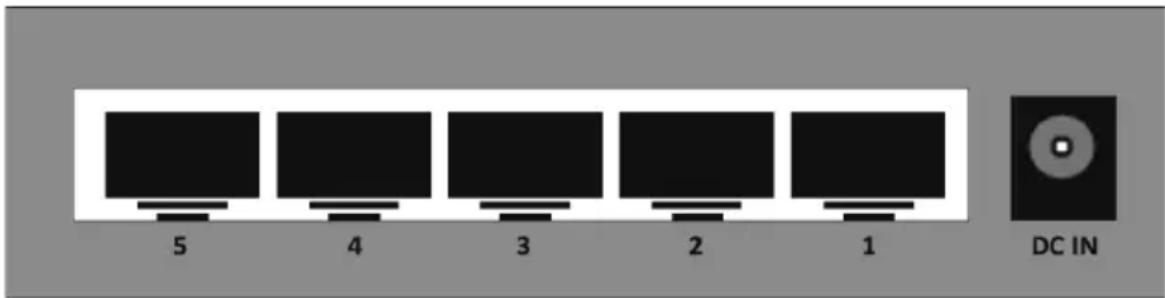

Achterpaneel

Het achterpaneel bestaat uit een DC voedingsconnector en netwerkpoorten.

5 4 3 2 1 DC IN

Verbind de stroomadapteruitgang met deze poort. Ondersteunt input voltages 5 V 1A.

3. Hardware-installatie

In dit hoofdstuk vindt u informatie over het uitpakken en installeren van de Ethernet Switch.

Open de verzegeling

Open de verpakking en pak de inhoud voorzichtig uit. Raadpleeg de paklijst in de User Manual om er zeker van te zijn dat alle artikelen aanwezig en onbeschadigd zijn. Als een artikel ontbreekt of beschadigd is, neem dan contact op met de plaatselijke dealer voor vervanging.

• Switch 1 st
  • Power adapter 1 st
  • QIG 1 st

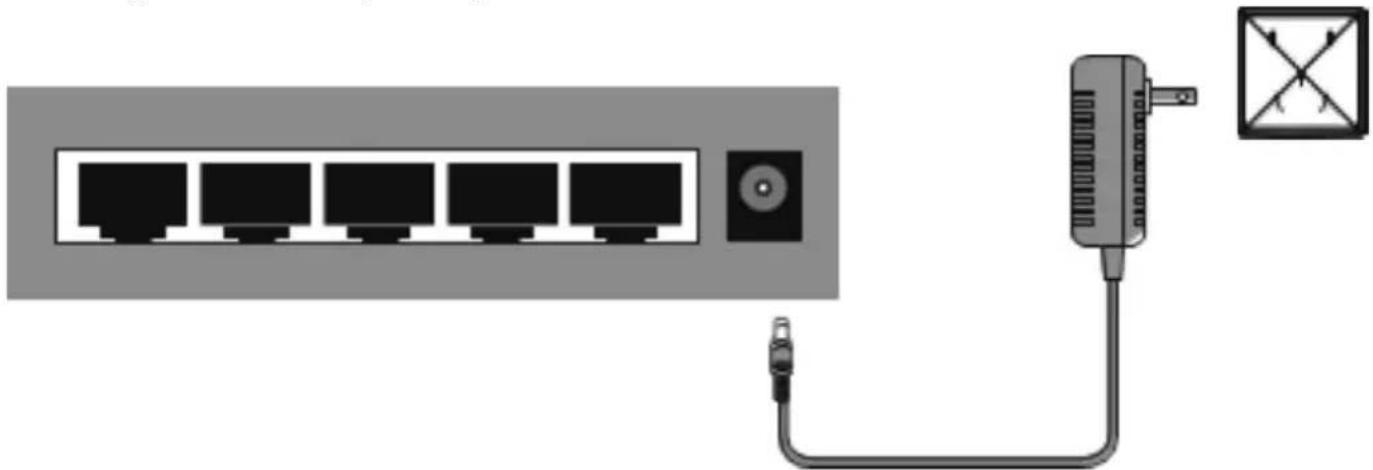

Stroomvoorziening aansluiten

Gebruik de AC stroomkabel om de stroomadapter aan te sluiten, en steek vervolgens de uitgangsaansluiting van de adapter in de DC IN bus op de achterkant van de switch. (Het stopcontact moet geaard zijn.)

Switch-installatie

Voor een veilige installatie en werking van de switch, is het aanbevolen dat u:

• visueel controleert of de stroomkabel goed op de AC-powerconnector is aangesloten;
  • voor een goede warmteafvoer en voldoende ventilatie rond de switch zorgt;
• geen zware voorwerpen op de switch plaatst.

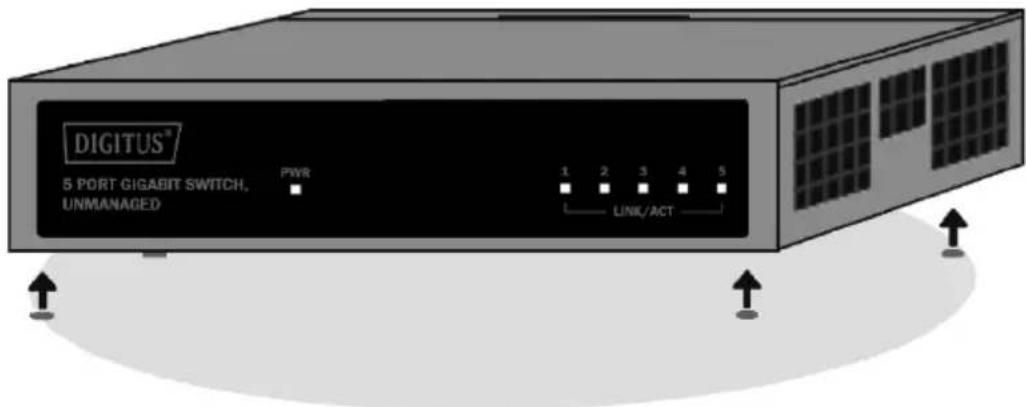

Desktopinstallatie

Wanneer de switch op een desktop wordt geïnstalleerd, moeten de meegeleverde rubberen voetjes aan de onderkant op elke hoek van de basis van het apparaat worden bevestigd. Zorg voor voldoende ventilatieruimte tussen het apparaat en de voorwerpen eromheen.

DIGITUS® 5 PORT GIGABIT SWITCH, UNMANAGED PWR 1 2 3 4 5 LINK/ACT

Waarschuwing: Zet de power switch niet aan voordat de stroomkabels zijn aangesloten. Overspanningen kunnen schade aan de switch veroorzaken.

Als voorzorg moet de switch worden uitgetrokken in geval van stroomuitval. Wanneer de stroomvoorziening is hersteld, sluit u de switch weer aan.

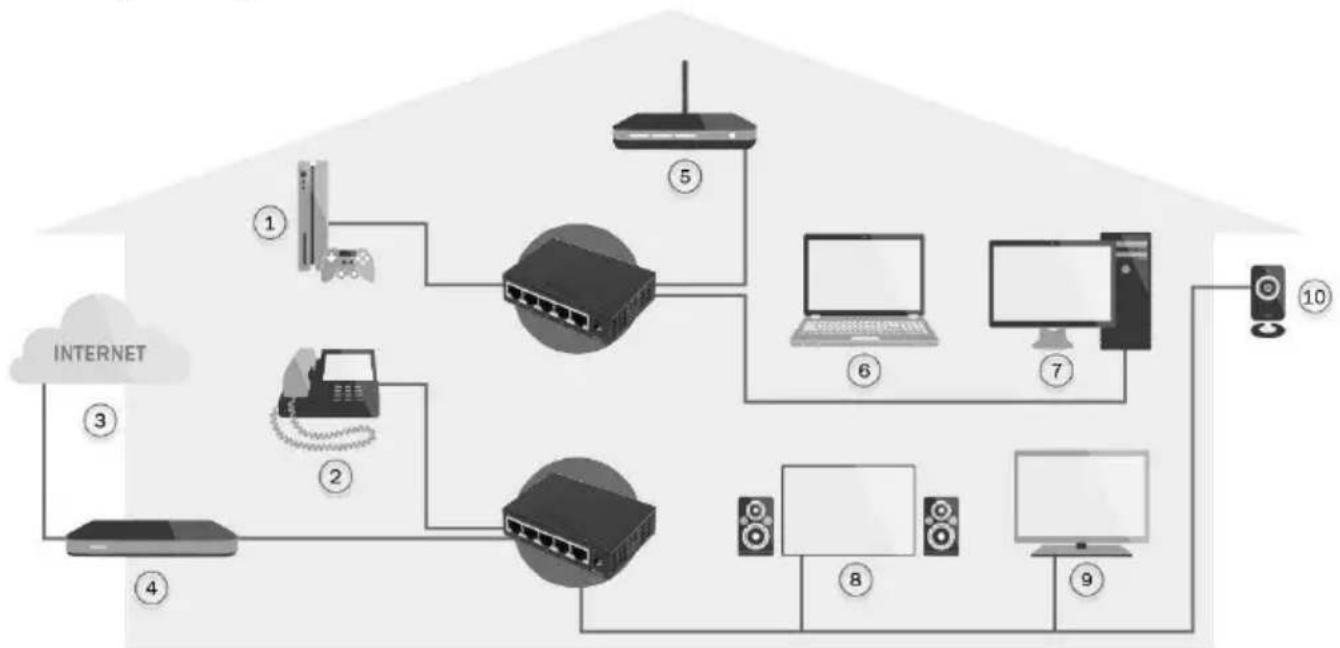

4. Toepassing

Dit is een klasse A product In een woonomgeving kan dit product radio-interferentie veroorzaken. In dat geval kan de gebruiker verzocht worden passende maatregelen te nemen.

Hierbij verklaart Assmann Electronic GmbH dat de Conformiteitsverklaring deel uitmaakt van de verzendingsinhoud. Indien de Conformiteitsverklaring ontbreekt, kunt u deze per post aanvragen op het hieronder vermelde adres van de fabrikant.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Duitsland

CE

DIGITUS®

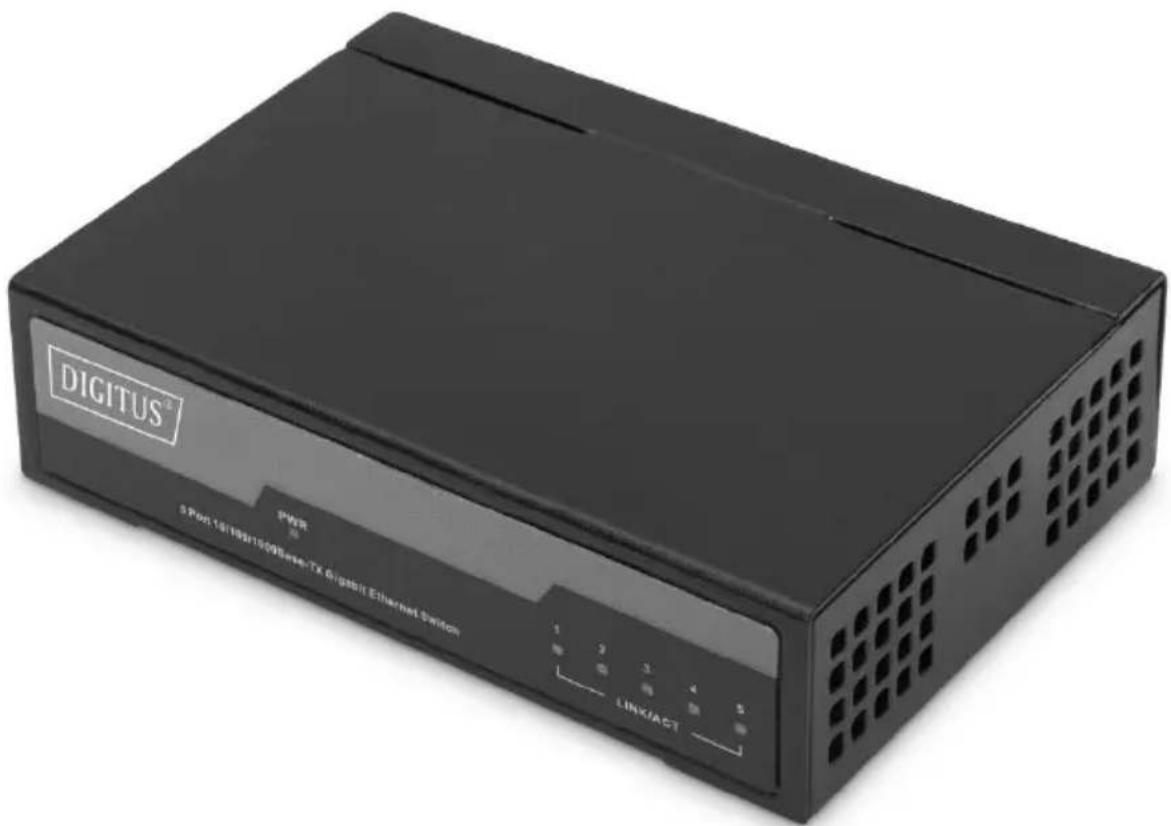

Gigabit-switch med 5 portar Ohanterad

DIGITUS® PWR 5 Port 18/19/1909 Series-TX Digital Ethernet System LINK/ACT
