| Producttype | Universele dockingstation voor laptops |
| Merk | Digitus |
| Model | DA-70868 |
| Afmetingen (L x B x H) | 349,5 x 74 x 18 mm |
| Gewicht | 247,3 g |
| Voeding | USB-C PD 3.0, tot 100 W (20 V/5 A) |
| Ingangsaansluiting | 1 x USB-C vrouwelijk (host) |
| Uitgangsaansluiting | 1 x USB-C data, 1 x USB-C PD, 3 x USB 3.0, 2 x USB 2.0, 1 x HDMI, 1 x DisplayPort, 1 x VGA, 1 x RJ45 Gigabit Ethernet, 1 x microSD, 1 x SD/MMC, 1 x audio-aansluiting 3,5 mm |
| Maximale resolutie HDMI/DisplayPort | 4K @ 30 Hz (3840 x 2160p) |
| Maximale resolutie VGA | 1920 x 1200 @ 60 Hz |
| Ondersteuning voor drie schermen | Ja (SST en MST onder Windows, SST onder Mac OS) |
| USB-C versie | USB 3.1 Gen 1 |
| Ethernet snelheid | Gigabit (10/100/1000 Mbps) |
| USB snel opladen | BC 1.2 (1,5 A max.) op een USB 3.0-poort |
| Kaartlezers | MicroSD/SDHC en SD/SDHC/SDXC/MMC, gelijktijdig gebruik |
| Kabelbeheer | Slimme kabelgeleiding onder de dockingstation, aansluiting links of rechts mogelijk |
| Diefstalbeveiliging | Ja, compatibel met Kensington slot |
| Compatibiliteit | Laptops met USB-C-poort, tot 14 inch |
| Onderhoud en reiniging | Reinigen met een droge, zachte doek, zonder oplosmiddelen |
| Bedrijfstemperatuur | 0 °C tot +45 °C |
| Luchtvochtigheid tijdens gebruik | 10% tot 85% RV (zonder condensatie) |
| Repareerbaarheid | Niet door gebruiker te repareren, neem contact op met fabrikant |
Veelgestelde vragen - DA-70868 Digitus
Gebruikersvragen over DA-70868 Digitus
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Dockstation in PDF-formaat gratis! Vind uw handleiding DA-70868 - Digitus en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DA-70868 van het merk Digitus.
GEBRUIKSAANWIJZING DA-70868 Digitus

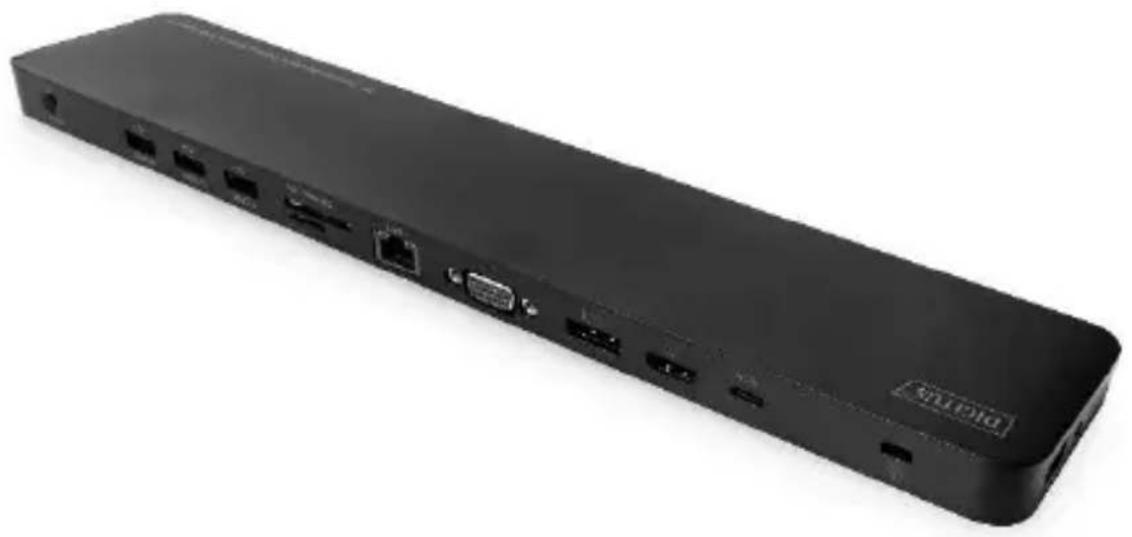

14" Universeel Dockingstation voor notebooks, USB Type-C™
Het 14" dockingstation van DIGITUS® breidt uw notebook uit met | 14 extra poorten via slechts één USB-C™-poort. Het beschikt o.a. over 3 videooporten (HDMI, DisplayPort, VGA) voor het aansluiten van een monitor, beamer, tv, enz. Dankzij de ondersteuning van Triple Monitor kunnen ze gelijktijdig worden gebruikt. Onder Windows kan een videosignaal gelijktijdig naar de drie verschillende videooporten worden doorgegeven (SST-modus), daarnaast kunnen 3 verschillende videosignalen ook worden doorgegeven naar de 3 grafische poorten (MST-modus). Onder Mac OS wordt alleen de SST-modus ondersteund. De andere interfaces bieden u connectiviteit met alle gangbare aansluitingen die een modern dockingstation moet bieden. Bijvoorbeeld een netwerkaansluiting, extra USB-aansluitingen (USB-C™, USB-A), een audio-uitgang of twee onafhankelijke kaartlezers. Via de geïntegreerde USB-C™-poort met PD-opladen kunt u uw laptop opladen terwijl u het dockingstation gebruikt. Verder biedt het dockingstation verschillende USB 3.0- en 2.0-poorten voor gegevensoverdracht, aansluiting van randapparatuur zoals bijvoorbeeld een muis en toetsenbord en voor het laden van mobiele apparaten. Dankzij de slimme kabelgeleiding onder het dockingstation is het mogelijk om aan beide zijden (links of rechts) op de notebook aan te sluiten (lege lijn). Haal meer uit uw notebook en breid uw mogelijkheden uit - het enige dat u nodig hebt is een vrije USB-C™-aansluiting.

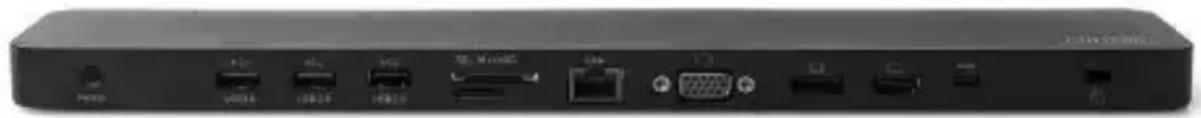

2.0 INHOUD VAN DE VERPAKKING
Gelieve voordat u dit apparaat in gebruik probeert te nemen te controleren of de verpakking inderdaad de volgende onderdelen bevat:
- Hoofdeenheid x1
- Gebruikshandleiding x1
- Ondersteunt UHD tot 4K/30Hz to 3840 x 2160p resoluties
- 3x video-interfaces (HDMI, DP, VGA) voor gelijktijdige aansluiting van tot drie monitors (drievoudige display-ondersteuning)
- Drievoudige display-ondersteuning op Windows OS –
- SST (enkele streamtransport) en MST (multi-streamtransport) – monitor spiegelen en verlengen
- Drievoudige display-ondersteuning op Mac OS – SST (enkele streamtransport) - monitor spiegelen
- 3x USB 3.0 aansluitingen met to 5Gbps SuperSpeed gegevensoverdracht, een poort met oplaadfunctie voor mobiele BC 1.2 apparatuur (1,5A max.)
- 1 x USB Type-C™-aansluiting als een link naar uw notebook
- 1 x USB Type-C™-aansluiting - gegevensoverdracht (5Gbps max.)
- 1 x USB Type-C™-aansluiting - vermogensafgifte 3.0 (100W max.)
- Vermogensafgifte: PD 3.0 tot max. 100 W (20V/5A)
• 1 x HDMI-aansluiting (max. 4K/30 Hz)
• 1 x DisplayPort-aansluiting (max. 4K/30 Hz) - 1 x VGA-aansluiting (max. 1920 x 1200/60 Hz)
- 1 x Gigabit Ethernetverbinding - notebook aansluiten op internet/LAN
- 2x USB 2.0 aansluitingen met to 480 Mbps gegevensoverdracht en 500mA (stroomafwaartse) laadfunctie per poort
- 2 x kaartlezers (microSD/SDHC, SDHX, MMC) – gelijktijdig gebruik is mogelijk
• 1 x stereo audio-aansluiting (3,5mm) - Diegstalbeveiliging (gebruik van een notebookslot is mogelijk)
- Ondersteunt alternatieve DisplayPort-modus
• DisplayPort (DP) 1.2 ondersteuning -
Ondersteunt SST- en MST-modus (enkele streamtransport/multi-streamtransport)
-
Intelligente kabeldoorvoer - aansluitingen zijn mogelijk op beide zijden van de notebook (links en rechts), kabels worden onder het dockingstation gearrangeerd
- Geschikt voor notebooks tot 14" met een USB-C™-poort, kan ook afzonderlijk liggend worden gebruikt voor alle afmetingen
- USB-C™-versie: USB 3.1 (Gen. 1)
Opmerking:
De 2 overzichten hieronder vermelden de resoluties van de drie video's in SST- en MST-modus.
| In SST-modus | |||
| VGA | HDMI | DP | |
| Enkele poort aangesloten | 1080P/60 Hz | NC | NC |
| NC | 4K/30 Hz | NC | |
| NC | NC | 4K/30 Hz | |
| Dubbele poorten aangesloten | 1080P/60 Hz | 1080P/60 Hz | NC |
| 1080P/60 Hz | NC | 1080P/60 Hz | |
| NC | 4K/30 Hz | 4K/30 Hz | |
| Direvoudige poorten aangesloten | 1080P/60 Hz | 1080P/60 Hz | 1080P/60 Hz |
| In MST-modus | |||
| VGA | HDMI | DP | |
| Enkele poort aangesloten | 1080P/60 Hz | NC | NC |
| NC | 4K/30 Hz | NC | |
| NC | NC | 4K/30 Hz | |
| Dubbele poorten aangesloten | 1080P/60 Hz | 1080P/60 Hz | NC |
| 1080P/60 Hz | NC | 1080P/60 Hz | |
| NC | 1080P/60 Hz | 1080P/60 Hz | |
| Direvoudige poorten aangesloten | 720P/60 Hz | 720P/60 Hz | 720P/60 Hz |
Opmerking:
4K hierboven vermeld staat voor 4096*2160, 3840*2160;
1080P staat voor 1920*1080; 720P staat voor 1280*720.
4.0 SPECIFICATIES
| Input/Output Connector | |
| Ingang | 1x USB-C Vrouwelijk(aansluiten op Type- CTM -host) |
| Uitgang | 1x USB-C Vrouwelijk (voor gegevens)1x USB-C Vrouwelijk (voor PD-opladen)3x USB 3.0 Vrouwelijk2x USB 2.0 Vrouwelijk1x HDMI Vrouwelijk1x DisplayPort Vrouwelijk1x VGA Vrouwelijk1x RJ451x MicroSD1x SD/MMC1x Audio-aansluiting |
| Mechanisch | |
| Gewicht | 247,3g |
| Afmetingen | 349,5*74*18mm |
| Omgevingscondities | |
| Bedrijfstemperatuur | 0°C tot +45°C |
| Bedrijfsvochtigheid | 10% tot 85% relatieve luchtvochtigheid(zonder condens) |
| Opslagtemperatuur | -10°C tot +70°C |
| Opslagvochtigheid | 5% tot 90% relatieve luchtvochtigheid(zonder condens) |
| Voeding | |
| USB-C vrouwelijke poort | Tot 100W |

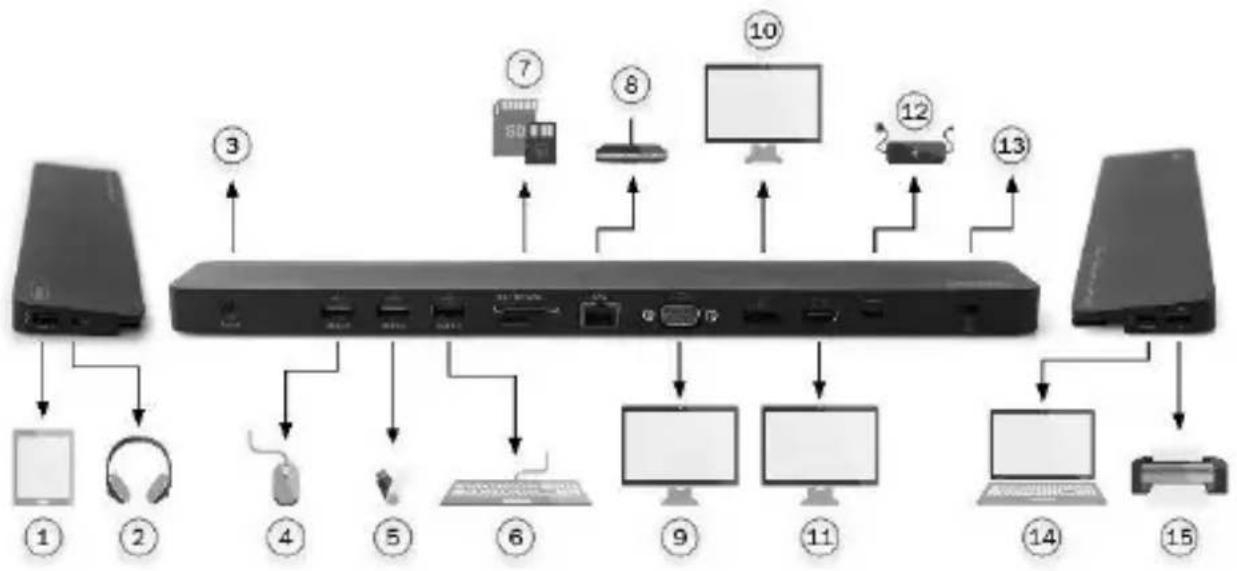

5.0 AANSLUITDIAGRAM
1 Tablet
2 Hoofdtelefoon/microfoon
3 Voedingsschakelaar
4 Muis
5 USB Stick
6 Toetsenbord
7 SD-geheugenkaarten
8 Ethernetrouter
9 VGA-display 1920x1200/60Hz
10 DisplayPort-display 4K/30Hz
11 HDMI-display 4K/30Hz
12 Type-C™ oplaadadapter
13 Diefstalbeveiliging
14 Notebook
15 Printer
