Produkttyp	Universelle Dockingstation für Laptops
Marke	Digitus
Modell	DA-70868
Abmessungen (L x B x H)	349,5 x 74 x 18 mm
Gewicht	247,3 g
Stromversorgung	USB-C PD 3.0, bis zu 100 W (20 V/5 A)
Anschlüsse Eingang	1 x USB-C Buchse (Host)
Anschlüsse Ausgang	1 x USB-C Daten, 1 x USB-C PD, 3 x USB 3.0, 2 x USB 2.0, 1 x HDMI, 1 x DisplayPort, 1 x VGA, 1 x RJ45 Gigabit Ethernet, 1 x microSD, 1 x SD/MMC, 1 x 3,5 mm Audioanschluss
Maximale Auflösung HDMI/DisplayPort	4K @ 30 Hz (3840 x 2160p)
Maximale Auflösung VGA	1920 x 1200 @ 60 Hz
Unterstützung für drei Bildschirme	Ja (SST und MST unter Windows, SST unter Mac OS)
USB-C Version	USB 3.1 Gen 1
Ethernet-Geschwindigkeit	Gigabit (10/100/1000 Mbit/s)
USB-Schnellladung	BC 1.2 (max. 1,5 A) an einem USB 3.0-Port
Kartenleser	MicroSD/SDHC und SD/SDHC/SDXC/MMC, gleichzeitige Nutzung
Kabelmanagement	Intelligente Kabelführung unter der Station, Anschluss links oder rechts möglich
Diebstahlsicherung	Ja, kompatibel mit Kensington-Schloss
Kompatibilität	Laptops mit USB-C-Anschluss, bis zu 14 Zoll
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen, ohne Lösungsmittel
Betriebstemperatur	0 °C bis +45 °C
Betriebsfeuchtigkeit	10 % bis 85 % relative Luftfeuchtigkeit (nicht kondensierend)
Reparierbarkeit	Nicht vom Benutzer reparierbar, Hersteller kontaktieren

Häufig gestellte Fragen - DA-70868 Digitus

Welche Laptops sind mit der Dockingstation DA-70868 kompatibel?

Die Station ist mit jedem Laptop kompatibel, der über einen USB-C-Anschluss mit DisplayPort-Alternate-Mode verfügt. Sie ist für Modelle bis zu 14 Zoll ausgelegt, kann aber mit jeder Größe verwendet werden.

Kann ich drei Monitore gleichzeitig anschließen?

Ja, die Station unterstützt die Dreifachanzeige. Unter Windows können Sie die Modi SST (Spiegelung) oder MST (Erweiterung) verwenden, um drei verschiedene Signale anzuzeigen. Unter Mac OS wird nur der SST-Modus unterstützt.

Welche maximalen Auflösungen werden unterstützt?

Die HDMI- und DisplayPort-Anschlüsse unterstützen bis zu 4K @ 30 Hz (3840x2160p). Der VGA-Anschluss unterstützt bis zu 1920x1200 @ 60 Hz. Im Dreifachanzeigemodus können die Auflösungen reduziert sein (siehe Tabelle in der Anleitung).

Kann die Dockingstation meinen Laptop aufladen?

Ja, der für die Stromversorgung vorgesehene USB-C-Anschluss unterstützt Power Delivery 3.0 bis zu 100 W. Er ermöglicht das Aufladen Ihres Laptops während der Nutzung der anderen Anschlüsse.

Wie schließe ich die Station an meinen Computer an?

Verwenden Sie das integrierte USB-C-Kabel (nicht abnehmbar), um die Station an einen USB-C-Anschluss Ihres Computers anzuschließen. Dank des intelligenten Kabelmanagements kann die Station links oder rechts positioniert werden.

Kann ich die Station mit einem Mac verwenden?

Ja, die Station ist mit Mac OS kompatibel, aber die Dreifachanzeige funktioniert nur im SST-Modus (Spiegelung). Die Datenübertragungs- und Ladefunktionen bleiben identisch.

Wie hoch ist die Übertragungsgeschwindigkeit der USB-Anschlüsse?

Die drei USB 3.0-Anschlüsse bieten eine Geschwindigkeit von bis zu 5 Gbit/s, während die beiden USB 2.0-Anschlüsse 480 Mbit/s erreichen. Ein USB 3.0-Anschluss unterstützt Schnellladung BC 1.2 (1,5 A).

Verfügt die Station über einen Audioausgang?

Ja, sie ist mit einer 3,5 mm Stereo-Audiobuchse ausgestattet, um Kopfhörer oder Lautsprecher anzuschließen.

Wie verwende ich die Speicherkartenleser?

Legen Sie die Karte in den entsprechenden Steckplatz ein (microSD oder SD/MMC). Beide Leser können gleichzeitig arbeiten. Die Station erkennt die Karte automatisch.

Was tun, wenn die Station nicht funktioniert?

Überprüfen Sie, ob Ihr Computer den DisplayPort-Alternate-Mode über USB-C unterstützt. Versuchen Sie ein anderes Kabel oder einen anderen Anschluss. Stellen Sie sicher, dass die PD-Stromversorgung ggf. angeschlossen ist. Konsultieren Sie die Anleitung zur detaillierten Fehlerbehebung.

BEDIENUNGSANLEITUNG DA-70868 Digitus

Die 14" Docking Station von DIGITUS® erweitert Ihr Notebook um 14 weitere Ports über nur einen USB-C™ Anschluss. Sie verfügt u.a. über 3 Videosports (HDMI, DisplayPort, VGA) zum Anschluss von Monitor, Beamer und TV. Dank Triple Monitor Support können diese zeitgleich betrieben werden. Unter Windows lässt sich ein Videosignal auf die drei verschiedenen Videosports gleichzeitig ausgeben (SST Mode), darüberhinaus lassen sich auch 3 verschiedene Videosignale auf die 3 Grafikports ausgeben (MST Mode). Unter Mac OS wird lediglich der SST Mode unterstützt. Die übrigen Schnittstellen bieten Ihnen Konnektivität zu allen gängigen Anschlüssen, die eine moderne Docking Station bieten muss. Beispielsweise einen Netzwerkanschluss, weitere USB-Anschlüsse (USB-C™, USB-A), einen Audioausgang und zwei unabhängige Kartenleser. Durch den integrierten USB-C™ Port mit PD Charging können Sie während der Verwendung der Docking Station Ihren Laptop aufladen. Ebenso bietet die Docking Station diverse USB 3.0 und 2.0 Ports zur Datenübertragung, Anschluss von Perpheriegeräten wie z. B. Maus und Tastatur sowie zum Laden von Mobilgeräten. Dank smarter Kabelführung unterhalb der Dockingstation ist der Anschluss beidseitig (links oder rechts) am Notebook möglich. - Machen Sie mehr aus Ihrem Notebook und erweitern Sie Ihre Möglichkeiten - Sie benötigen lediglich einen freien USB-C™ Anschluss.

2.0 LIEFERUMFANG

Bevor Sie dieses Gerät verwenden, überprüfen Sie den Lieferumfang und vergewissern Sie sich, dass die folgenden Teile mitgeliefert wurden:

• 1x Hauptgerät
  • 1x Benutzerhandbuch

3.0 SCHLÜSSELMERKMALE

• Unterstützt UHD bis zu 4K/30 Hz bei einer Auslösung von 3840x2160p.
• 3x Video-Schnittstellen (HDMI, DP, VGA) für den gleichzeitigen Anschluss von bis zu drei Monitoren (Unterstützung für drei Monitore).
• Unterstützung von drei Monitoren unter Windows – SST (Einzel-Stream-Transport) und MST (Mehrfach-Stream-Transport) – gespiegelter und erweiterter Monitor.
• Unterstützung von drei Monitoren unter Mac OS – SST (Einzel-Stream-Transport) – gespiegelter Monitor.
• Drei USB 3.0-Anschlüsse mit bis zu 5 Gbit/s SuperSpeed-Datenübertragung, ein Anschluss mit BC 1.2-Ladefunktion für Mobilgeräte(max. 1,5 A).
• 1x USB Type-C™-Anschluss als Verbindung mit Ihrem Notebook.
• 1x USB Type-C™-Anschluss – Datenübertragung (max. 5 Gbit/s).
• 1x USB Type-C™-Anschluss – Stromversorgung 3.0 (max. 100 W).
• Stromversorgung: PD 3.0 bis max. 100 W (20 V/5 A).
  • 1x HDMI-Anschluss (max. 4K/30 Hz).
  • 1x DisplayPort-Anschluss (max. 4K/30 Hz).
  • 1x VGA-Anschluss (max. 1920x1200/60 Hz).
• 1x Gigabit-Ethernet-Anschluss – Verbindet ein Notebook mit dem Internet/LAN.
• 2x USB 2.0-Anschlüsse mit Datenübertragung von bis zu 480 Mbit/s und 500 mA (Downstream) Ladefunktion pro Anschluss.
• 2x Kartenleser (microSD/SDHC, SDHX, MMC) – gleichzeitiger Betrieb ist möglich.
  • 1x Audio-Stereo-Buchse (3,5 mm).
• Diebstahlschutz (Verwendung eines Notebookschlosses ist möglich).
• Unterstützt alternativen DisplayPort-Modus.
• Unterstützt DisplayPort (DP) 1.2.

• Unterstützt SST- und MST-Modus (Einzel-Stream-Transportmodus/Mehrfach-Stream-Transportmodus).

• Intelligente Kabelführung – Anschlüsse sind auf beiden Seiten des Notebooks (links und rechts) möglich, Kabel werden unter der Dockingstation verlegt.

• Geeignet für Notebooks bis zu 14“ mit USB-C™-Anschluss, kann auch separat liegend für alle Größen verwendet werden.
• USB-C™-Version: USB 3.1 (Gen. 1)

Hinweis:

In den folgenden beiden Tabellen sind die Auflösungen der drei Ausgänge im SST- und MST-Modus aufgeführt.

Im SST-Modus
	VGA	HDMI	DP
Einzelanschluss	1080P/60 Hz	NC	NC
	NC	4K/30 Hz	NC
	NC	NC	4K/30 Hz
Doppelanschluss	1080P/60 Hz	1080P/60 Hz	NC
	1080P/60 Hz	NC	1080P/60 Hz
	NC	4K/30 Hz	4K/30 Hz
Dreifach-Anschluss	1080P/60 Hz	1080P/60 Hz	1080P/60 Hz

Im MST-Modus
	VGA	HDMI	DP
Einzelanschluss	1080P/60 Hz	NC	NC
	NC	4K/30 Hz	NC
	NC	NC	4K/30 Hz
Doppelanschluss	1080P/60 Hz	1080P/60 Hz	NC
	1080P/60 Hz	NC	1080P/60 Hz
	NC	1080P/60 Hz	1080P/60 Hz
Dreifach-Anschluss	720P/60 Hz	720P/60 Hz	720P/60 Hz

Hinweis:

Die oben genannten 4K stehen für 4096x2160, 3840x2160; 1080P steht für 1920x1080; 720P steht für 1280x720.

4.0 SPEZIFIKATIONEN

Ein-/Ausgangsanschlüsse
Eingang	1x USB-C-Buchse(Anschluss an Type-CTM-Host)
Ausgang	1x USB-C-Buchse (für Daten)1x USB-C-Buchse (für PD-Aufladen)3x USB 3.0-Buchse2x USB 2.0-Buchse1x HDMI-Buchse1x DisplayPort-Buchse1x VGA-Buchse1x RJ451x microSD1x SD/MMC1X Audiobuchse
Mechanisch
Gewicht	247,3 g
Abmessungen	349,5 x 74 x 18 mm
Betriebsumgebung
Betriebstemperatur	0°C bis +45°C
Betriebsluftfeuchtigkeit	10 % bis 85 % RF (keine Kondensation)
Lagertemperatur	-10°C bis +70°C
Luftfeuchtigkeit bei der Lagerung	5 % bis 90 % RF (keine Kondensation)
Stromversorgung
USB-C-Buchse	Bis zu 100 W

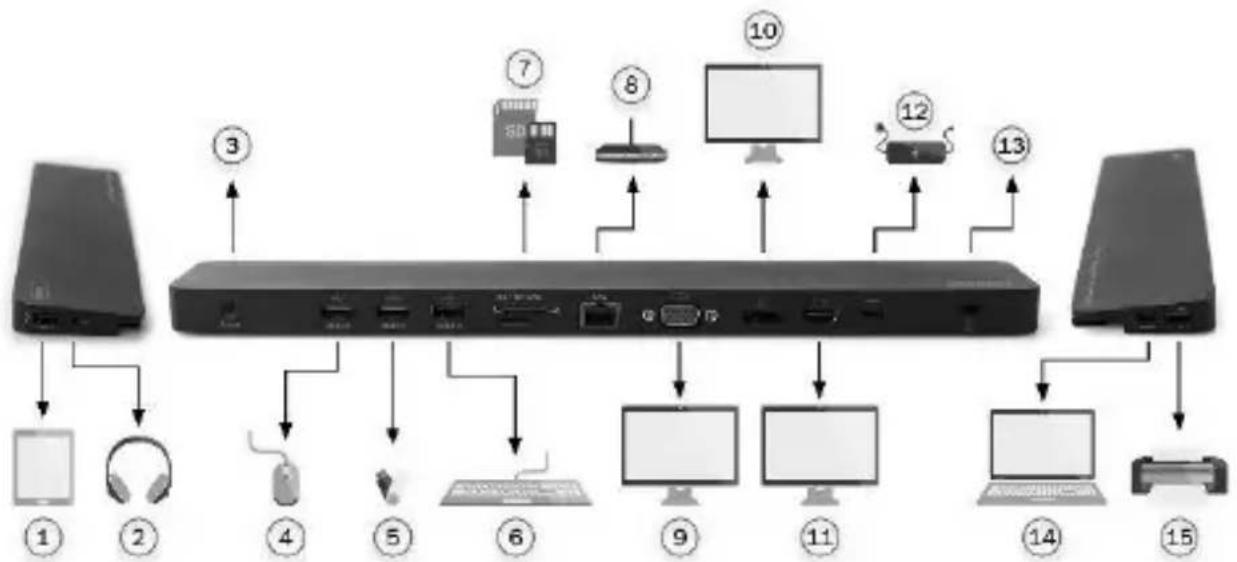

5.0 ANSCHLUSSDIAGRAMM

2 Kopfhörer/Mikrofon

10 DisplayPort-Monitor 4K/30 Hz

3 Ein-/Ausschalter

11 HDMI-Monitor 4K/30 Hz

4 Maus

12 Type-C™ Lade-Adapter

5 USB-Stick

13 Anti-Diebstahl-Schloss

6 Tastatur

14 Notebook

7 SD-Speicherkarten

15 Drucker

8 Ethernet-Router
