BRUKSANVISNING DN-80067 Digitus

Snabbguide för installation

DN-80202

1. Om guiden

I den här guiden finns instruktioner för att installera Ethernet-switchen.

Observera: Den modell du har köpt kan avvika något från illustrationerna i dokumentet. Se avsnitten med produktinstruktioner och tekniska specifikationer för detaljerad information om din switch, dess komponenter, nätverksanslutningar och tekniska specifikationer.

Den här guiden är indelad i 3 huvudavsnitt:

1. Produktintroduktion: översikt över funktioner och introduktion av paneldefinitioner
2. Installation av maskinvaran: steg-för-steg-process för installation av maskinvaran
3. Tekniska specifikationer

5-portars Gigabit-switchen från DIGITUS® är perfekt för att enkelt utöka ditt befintliga nätverk. Tack vare konstruktionen utan fläkt arbetar switchen helt bullerfritt och behöver inte konfigureras. Varje port kan användas som LAN eller upplänksport. Kabel- och nätverkshastigheten identifieras automatiskt. Switchen har också stöd för de energibesparande funktionerna IEEE802.3az och flödeskontroll med full duplex IEE802.3x. Verklig Plug and Play – sätt bara i nätverkssladden och sätt igång.

Produktfunktioner

• Automatisk MDI/MDI-X crossover för plug-and-play
- 5 portar med stöd för både 10/100/1 000 Mbps automatisk förhandling av hastigheten
- 5 DC 1 A extern strömadapter
• Stöd för drifttemperaturer från 0 °C \~ 40 °C

Frontpanel

Ström: Ström-LED: en tänds när switchen ansluts till en strömkälla.

Link/Act-LED: Link/Act-LED: en blinkar vilket indikerar en nätverkslänk via motsvarande port. Om lampan blinkar indikerar det att switchen antingen skickar eller tar emot data till porten.

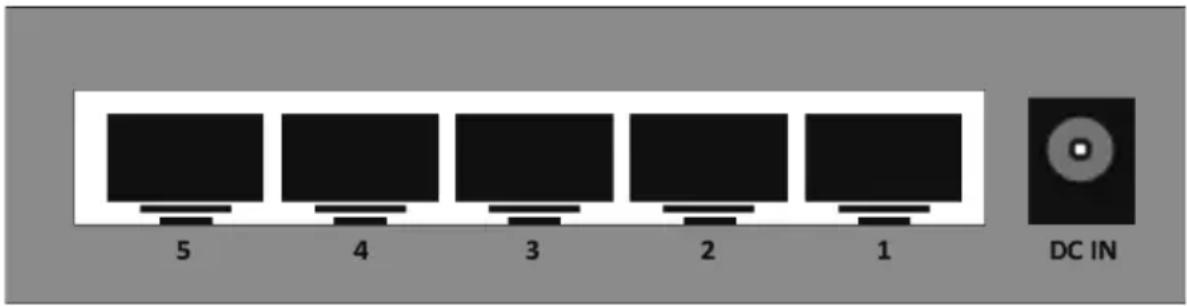

Bakre panel

Den bakre panelen består av en växelströmsanslutning och nätverksportar.

5 4 3 2 1 DC IN

Anslut strömadapterns utmatningsterminal till den här porten. Hanterar 5V 1A inspänning.

I det här kapitlet finns information om uppackning och installation av Ethernet-switchen.

Öppna plomberingen

Öppna transportkartongen och packa försiktigt upp innehållet. Kontrollera i packsedeln i bruksanvisningen att alla artiklar finns med och inte är skadade. Om någon artikel saknas eller är skadad kontaktar du den lokala återförsäljaren för att få en ersättningsdel.

• Switch 1 st.
• Strömadapter 1 st.
• QIG 1 st.

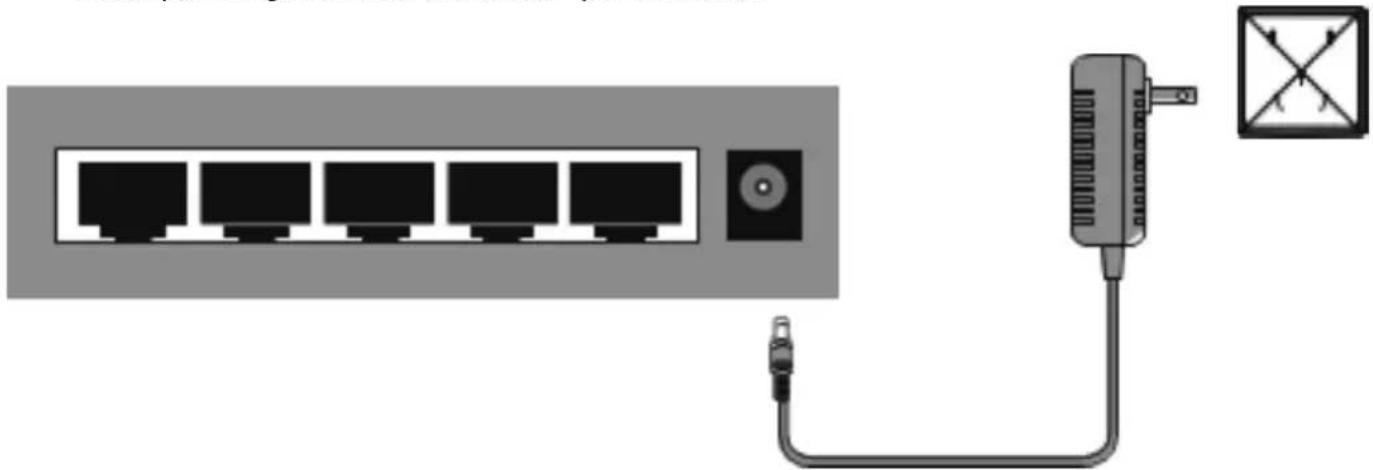

Ansluta strömförsörjning

Använd strömsladden för att ansluta till strömadaptern och sätt sedan i adapterns utmatningsterminal till DC IN-uttaget på switchens baksida. (växelströmseluttaget ska vara jordat)

För säker installation och drift av switchen rekommenderar vi att du:

• Kontrollera att strömsladden är ordentligt ansluten till växelströmanslutningen.
• Se till att det finns ordentlig värmeavledning och tillräcklig ventilation omkring switchen.
• Placera inte tunga objekt på switchen.

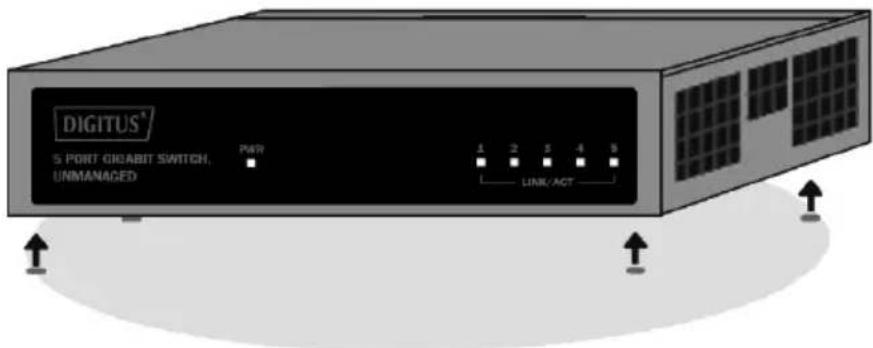

Installation på skrivbordsdator

När du installerar switchen på en skrivbordsdator måste de medföljande gummifötterna sättas fast på enhetens botten, en i vardera hörnet. Se till att det finns tillräckligt ventilationsutrymme mellan enheten och föremålen i närheten av den.

DIGITUS® 5 PORT GIGABIT SWITCH, UNMANAGED PWR 1 2 3 4 5 LINK/ACT

Varning: Slå inte på strömbrytaren förrän strömsladdarna har anslutits. Överspänning kan leda till skador på switchen.

Switchen ska kopplas från vid strömavbrott som en försiktighetsåtgärd. När strömmen återkommer kopplar du till switchen igen.

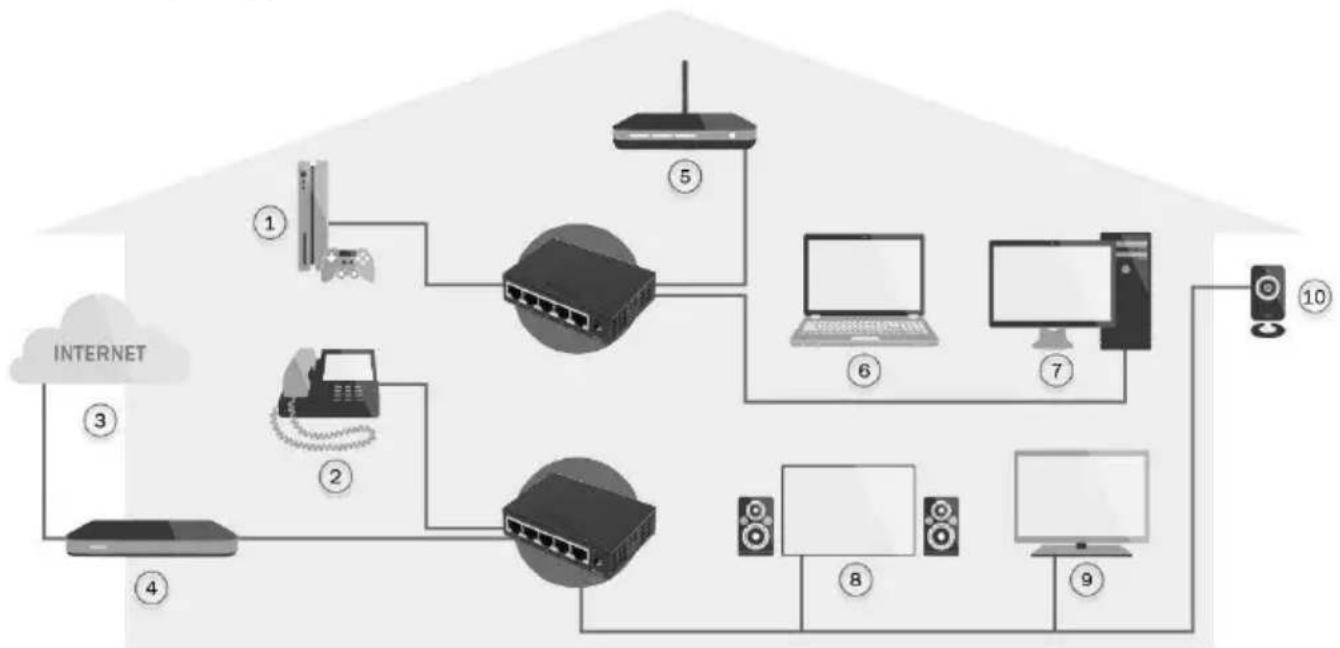

4. Tillämpningar

1. Spelkonsol
2. VoIP-telefon
3. Internet
4. Bredbandsrouter
5. Trådlös åtkomstpunkt
6. Bärbar dator
7. Persondator
8. Hembio
9. IPTV
10. IP-kamera

5. Tekniska specifikationer

Maskinvaruteknik
Standard	IEEE 802.3, 802.3u, 802.3x,802.3ab,802.3az
Bearbetningstyp	Lagra och vidarebefordra; wire speed switching
MAC-adresser	2K
Minnesbandbredd	10 Gbps
Dataflöde (paket per sekund)	7,44 Mpps
Flödeskontroll	IEEE 802.3x flödeskontroll, back pressure-flödeskontroll
Grundläggande funktion	Full duplex wire-speed forwardingAutomatisk inlärning och uppdatering av MAC-adressIEEE802.3x Full duplex flödeskontrollIEEE802.3az Energy Efficient Ethernet (EEE)
Vidarebefordringshastighet	10BASE-T: 14 880 pps/port100BASE-TX: 148 800 pps/port1 000BASE-TX: 148 800 pps/port
Nätverksmedia	10BASE-TX: UTP-kategori 5, 5e-kabel (≤ 250 m)100BASE-TX: UTP kategori 5, 5e kabel (≤ 150 m)1 000BASE-TX: UTP kategori 5, 5e kabel (≤ 150 m)
Gränssnitt
RJ45-portar	5 10/100/1000Mbps automatisk förhandling RJ45-portar (Auto MDI/MDIX)
LED-indikatorer	Ström, Link/Act
Strömingång
Strömförsörjning	Extern strömadapter
DC-inspänning	5V 1A
Skydd DC-inspänning	Skydd för byte under drift, överspänningsskyddoch underspänningsskydd
Strömförbrukning	3W
Mekanik
Hölje	Metall
Mått (B x L x H)	92 x 69 x 25 mm
Installation	Skrivbord
Miljö
Drifttemperatur	0 °C ~ 40 °C
Förvaringstemperatur	-40 °C ~ 70 °C
Omgivningens relativa luftfuktighet	10 % ~ 90 % RH, icke kondenserande

Detta är en klass A-produkt. I hemmiljö kan den här produkten orsaka radiostörningar I det här fallet kan användaren behöva vidta lämpliga åtgärder.

Assman Electronic GmbH intygar härmed att försäkran om överensstämmelse ingår i leveransen. Om försäkran om överensstämmelse saknas kan du beställa den via post från tillverkarens adress nedan.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Tyskland

CE
