DN80230 - Anahtar Digitus - Ücretsiz kullanım kılavuzu

Ürün Tipi	Yönetilmeyen Ağ Anahtarı
Marka	Digitus
Model	DN80230
Port Sayısı	8 adet RJ45 10/100/1000/2500 Mbit/s (4 hız) port
Anahtarlama Kapasitesi	40 Gbit/s
Anahtarlama Frekansı	3,72 Mpps (2,5 Gbit/s'de)
Anahtarlama Türü	Depola ve İlet (gecikmeli mod)
MAC Adres Tablosu	16.000 giriş
Arabellek Belleği	12 Mbit
Jumbo Çerçeveler	12 KB (desteklenir)
Güç Kaynağı	Harici güç adaptörü: giriş 100-240 V AC, 50/60 Hz; çıkış 12 V DC, 1,8 A
Güç Tüketimi	maksimum 12 W
Boyutlar (G x D x Y)	190 x 120 x 30 mm
Ağırlık	735 g
Çalışma Sıcaklığı	0 °C ila 40 °C
Depolama Sıcaklığı	-10 °C ila 60 °C
Çalışma Bağıl Nemi	%10 ila %90 (yoğuşmasız)
Soğutma	Fansız (doğal konveksiyon)
LED Göstergeleri	Güç (yeşil), 2.5G Bağlantı/Eylem (yeşil), 1000M/100M/10M Bağlantı/Eylem (yeşil)
Desteklenen Ağ Standartları	IEEE 802.3, 802.3u, 802.3ab, 802.3bz
Ek Özellikler	Otomatik anlaşma, Otomatik MDI/MDI-X, IEEE 802.3x tam çift yönlü akış kontrolü
Montaj	Masa veya duvar (montaj kiti dahil)
Kutu İçeriği	Anahtar, güç adaptörü, duvar montaj kiti, hızlı kurulum kılavuzu
Garanti ve Destek	Üreticiye danışın (Assmann Electronic GmbH); yedek parçalar mevcut değil, profesyonel tarafından onarım

Sık sorulan sorular - DN80230 Digitus

Digitus DN80230 anahtarı nasıl kurulur?

Anahtar, herhangi bir yapılandırma gerektirmeden kullanıma hazırdır. Güç adaptörünü bir elektrik prizine (100-240 V) takın ve ağ kablolarınızı (düz veya çapraz, otomatik algılama) RJ45 portlarına bağlayın. LED göstergeleri bağlantıları onaylamak için yanacaktır.

Ön paneldeki LED göstergeler ne anlama geliyor?

Güç (yeşil) göstergesi, cihaz açıkken yanar. 2.5G Bağlantı/Eylem (yeşil) göstergeleri, 2,5 Gbit/s bağlantı (sabit) veya ağ etkinliği (yanıp sönen) olduğunu belirtir. 1000M/100M/10M Bağlantı/Eylem (yeşil) göstergeleri, 1000, 100 veya 10 Mbit/s bağlantı olduğunu gösterir.

DN80230 için hangi tür güç kaynağı gereklidir?

Sağlanan güç adaptörü, 1,8 A akım ile 12 V DC voltaj sağlar (maks. 12 W tüketim). 100-240 V AC, 50/60 Hz şebeke prizine takılır.

Anahtarı duvara monte edebilir miyim?

Evet, anahtar, dahil edilen duvar montaj kiti sayesinde duvara monte edilebilir. Desteğinize uygun vidaları ve dübelleri kullanın (sağlanmaz). Optimum soğutma için cihazın hava almasını sağlayın.

Hangi tür ağ kablolarını kullanabilirim?

Portlar Auto MDI/MDI-X uyumludur, bu nedenle 2,5 Gbit/s hıza kadar kategori 5e veya üzeri düz veya çapraz kabloları kullanabilirsiniz.

Anahtar tüm işletim sistemleriyle uyumlu mu?

Evet, çünkü bu, işletim sisteminden bağımsız çalışan yönetilmeyen bir anahtardır. Ağ aygıtlarını bağlamanız yeterlidir.

Her portta hangi hızlar desteklenir?

Her port, otomatik anlaşma ile tam çift yönlü veya yarım çift yönlü olarak 10 Mbit/s, 100 Mbit/s, 1 Gbit/s ve 2,5 Gbit/s hızlarını destekler.

Anahtar nasıl temizlenir?

Temizlemeden önce cihazı fişten çekin. Tozu almak için yumuşak ve kuru bir bez kullanın. Sıvı veya aşındırıcı ürünler kullanmayın.

Bir bağlantı göstergesi yanmazsa ne yapmalıyım?

Kablonun her iki tarafta da düzgün takılı olduğunu ve hasarlı olmadığını kontrol edin. Bağlı aygıtın açık olduğundan ve ağ kartının çalıştığından emin olun. Farklı bir kablo veya başka bir port ile test edin.

Yedek parçaları veya teknik desteği nerede bulabilirim?

Anahtar, kullanıcı tarafından onarılabilir parçalar içermez. Sorun durumunda, üretici Assmann Electronic GmbH (Almanya) veya satıcınızla iletişime geçin. Uygunluk beyanı kutu içindedir.

KULLANIM KILAVUZU DN80230 Digitus

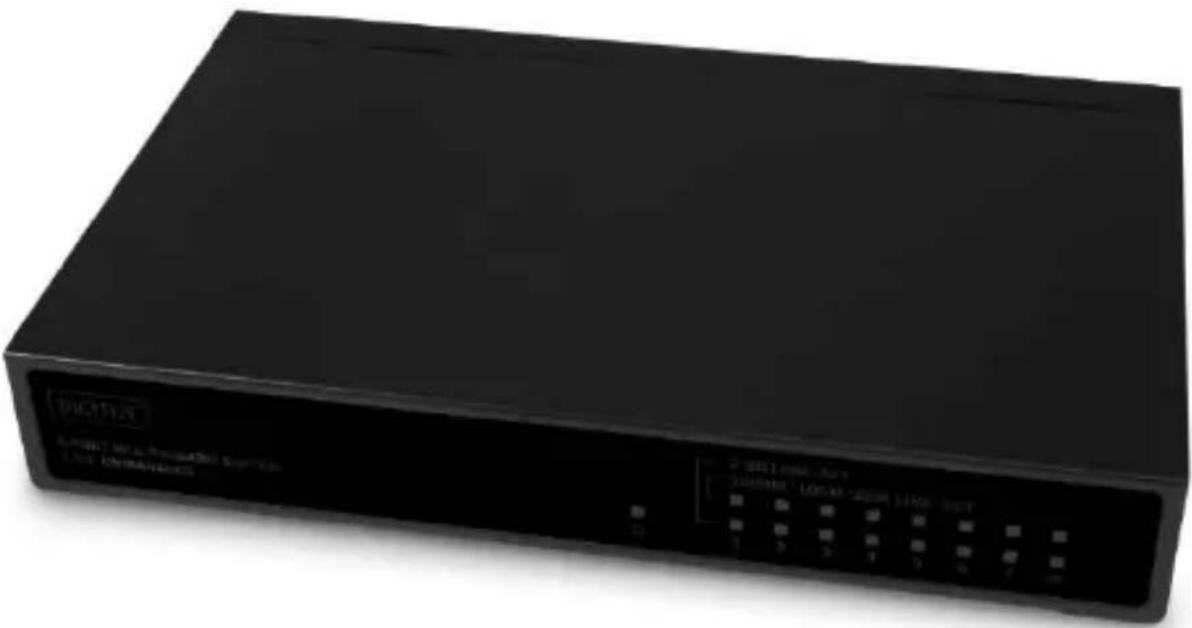

8 Bağlantı Noktalı Multi-Gigabit Anahtar, 2.5G, yönetilmeyen

Hızlı Kurulum Kılavuzu

DN-80230

1. Tanıtım

DIGITUS® 8 Bağlantı Noktalı Multi-Gigabit Anahtar (4 Hz) her biri 2,5 Gbps bant genişliği sunan 8 adet RJ45 bağlantı noktası sağlar. 40 Gbps'lik arka panel bant genişliği ile mevcut ağınızı kolayca genişletin. Otomatik anlaşma ve otomatik MDI/MDI-X sayesinde anahtarda herhangi bir yapılandırmaya gerek yoktur; kablolar ve hızlar da otomatik olarak algılanır. Anahtar, masaüstünde kullanılabilir veya birlikte gelen montaj aksesuarlarıyla duvara monte edilebilir. Harici güç adaptörü sayesinde anahtarın fana ihtiyacı yoktur. 2,5 Gbps varan veri hızlarına sahip küçük ev veya iş ağlarını genişletmek / kurmak için idealdir. Böylece yüksek çözünürlüklü akışlar veya yüksek veri hacimleri nedeniyle ağır iş yükleri bile sorun olmaz.

2. Özellikler

• Bağlantı noktası sayısı: 8 adet 10/100/1000/2500 Mbps (4 Hız)
• Ağ standartları: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz
• Otomatik anlaşma: Otomatik MDI/MDI-X
• IEEE 802.3x tam çift yönlü akış denetimi
• Arka panel bant genişliği: 40 Gbps
• Aktarım yöntemi: Sakla ve ilet
• Anahtarlama hızı: 3,72 Mpps (2.5G'de)
• LED ekranlar: 10/100/1000 Mbps Bağlantı/Aktivite, 2,5 Gbps Bağlantı/Aktivite, Güç
• Jumbo çerçeveleri: 12 KB
• Arabellek: 12 Mbit

• L2 MAC tablo: 16K
- Fansız tasarım
- Çalışma gerilimi: 12 V DC / 1,8 A
- Güç tüketimi: Maks. 12 W
- Güç kaynağı, güç adaptörü: 100 - 240 V AC, 50/60 Hz, 21,6 W
- Fiş tipi, güç adaptörü: Euro fiş Tip C (CEE 7/16)
- Fiş tipi, cihaz yanı: Koaksiyel fiş (DC) 5,5 mm / 2,1 mm
- Çalışma sıcaklığı: 0 °C ila +40 °C
- Çalışma nemi: %10 ila %90 bağlı nem (yoğuşmasız)
- Depolama sıcaklığı: -10 °C ila +60 °C
- Fansız tasarım (hava akışı ile soğutma)
- Boyutlar: G 190 x D 120 x Y 30 mm
- Ağırlık: 735 g

3. Paket İçeriği

• 1 adet 8 Bağlantı Noktalı Gigabit Anahtar, 2.5G, Yönetilmeyen
  • 1 adet güç adaptörü
  • 1 adet duvar montajı aksesuarı
• 1 adet hızlı başlangıç kılavuzu

4. Ön Panel LED Göstergeleri

Aşağıdaki tablo, LED durumlarının ve anlamlarının açıklamalarını verir.

LED	Renk	Durum	Açıklama
Güç	Yeşil	Açık	Anahtarın gücü Açık
2.5G Bağlantı / Aktivite	Yeşil	Açık	2,5 Gbps ile geçerli bağlantı
		Yanıp söner	Paket Alıyor
1000M/100M /10M Bağlantı / Aktivite	Yeşil	Açık	1000M/100M/10Mbps ile geçerli bağlantı
		Yanıp söner	Paket Alıyor

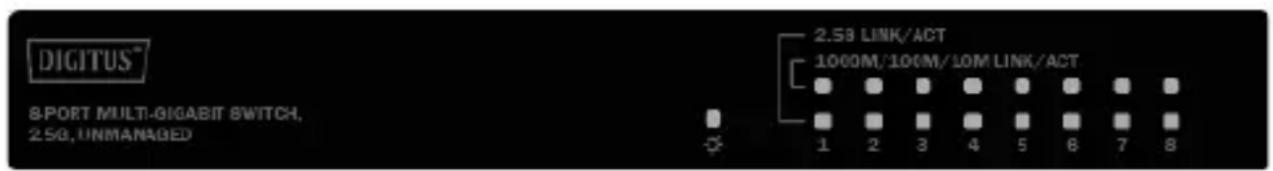

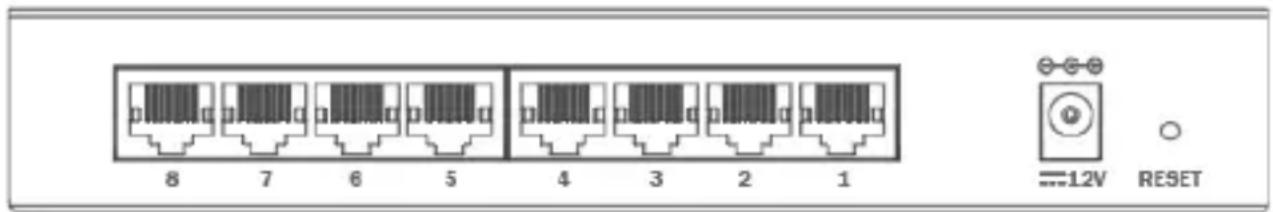

5. Ön ve Arka Paneller

DIGITUS® 8-PORT MULTI-GIGABIT SWITCH, 2.50, UNMANAGED 2.58 LINK/ACT 1000M/100M/10M LINK/ACT 1 2 3 4 5 6 7 8

8 7 6 5 4 3 2 1 12V RESET

6. Donanım Kurulumu

Bu bağımsız cihaz için herhangi bir yapılandırmaya gerek olmadığından cihaz tüm işletim sistemleriyle çalışır. Bu anahtarda, her bağlantı noktası için kullandığınız kablo türünü otomatik olarak algılayacak otomatik MDI-X bağlantı noktaları vardır. Ardından anahtar, düz veya çapraz kabloyla bir bağlantı sağlamak için gerektiğinide bağlantı noktasının polaritesini otomatik olarak değiştirir.

Bağlantı ışığı yanıyorsa doğru kabloyu kullanıyorsunuz demektir.

1. Teknik Özellikler

Lan Bağlantı Noktası	RJ-45 x 8 Bağlantı Noktası
Diğer Bağlantı Noktaları	1x DC Jak, 1x Restleme Düğmesi
LED Göstergeler	8x G+G istifli LED (2.5G Bağlantı/Aktivite, 1000/100/100M Bağlantı/Aktivite)1x Yeşil LED (Güç)
Ethernet Standardı	IEEE802.3: 100BASE-TX (802.3u)1000BASE-T (802.3ab)2.5G BASE-T (802.3bz)
Bağlantı Hızı	100BASE-TX: 100 Mbps1000BASE-T: 1 Gbps2.5G BASE-T: 2,5 Gbps
Çift Yönlü	Tam çift yönlü/yarım çift yönlü desteği
Otomatikanlaşma	Tüm bağlantı noktalarında destek
AutoMDI/MDI-X	Tüm bağlantı noktalarında destek
Jumbo Çerçeve	Destek (9.216 bayttan fazla)
Anahtarlamati pi	Sakla ve ilet
Anahtarlamahızı	100BASE-TX: 148.810 pps1000BASE-T: 1.488.095 pps2.5BASE-T: 3.720.238 pps
Anahtarlama sistemi	40 Gbps
Çalışma sıcaklığı	0 – 45 °C
Depolama sıcaklığı	-10 – 60 °C
Nem aralığı	~ 90 %
Boyutlar (U*D*Y)	190 x 120 x 30 mm
Renk	Siyah
Soğutma Fanı	Yok (fansız hava akışı ile soğutma)
Güç Adaptörü	12 V / 1,8 A

Bu, B Sınıfı bir üründür. Bu ürün ev ortamında radyo parazitine neden olabilir. Bu durumda kullanıcıının uygun önlemler alması gerekebilir.

Assmann Electronic GmbH, Uygunluk Beyanının sevkiyat içeriğine dâhil olduğunu beyan eder. Uygunluk Beyanı eksikse aşağıda belirtilen üretici adresinden posta yoluyla talep edebilirsiniz.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Almanya

CE
