Produkttyp	Unmanaged Netzwerk-Switch
Marke	Digitus
Modell	DN80230
Anzahl der Ports	8 RJ45-Ports 10/100/1000/2500 Mbit/s (4 Geschwindigkeiten)
Backplane-Bandbreite	40 Gbit/s
Switch-Frequenz	3,72 Mpps (bei 2,5 Gbit/s)
Switch-Typ	Store-and-Forward (Verzögerungsmodus)
MAC-Adresstabelle	16.000 Einträge
Pufferspeicher	12 Mbit
Jumbo-Frames	12 KB (unterstützt)
Stromversorgung	Externes Netzteil: Eingang 100-240 V AC, 50/60 Hz; Ausgang 12 V DC, 1,8 A
Stromverbrauch	12 W maximal
Abmessungen (B x T x H)	190 x 120 x 30 mm
Gewicht	735 g
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 60 °C
Relative Luftfeuchtigkeit im Betrieb	10 % bis 90 % (nicht kondensierend)
Kühlung	Lüfterlos (natürliche Konvektion)
LED-Anzeigen	Power (grün), 2.5G Link/Act (grün), 1000M/100M/10M Link/Act (grün)
Unterstützte Netzwerkstandards	IEEE 802.3, 802.3u, 802.3ab, 802.3bz
Zusatzfunktionen	Auto-Aushandlung, Auto MDI/MDI-X, IEEE 802.3x Flusskontrolle Vollduplex
Montage	Tisch oder Wand (Montageset enthalten)
Lieferumfang	Switch, Netzteil, Wandmontageset, Kurzanleitung
Garantie und Support	Hersteller kontaktieren (Assmann Electronic GmbH); Ersatzteile nicht verfügbar, Reparatur durch Fachpersonal

Häufig gestellte Fragen - DN80230 Digitus

Wie installiere ich den Digitus DN80230 Switch?

Der Switch ist sofort einsatzbereit ohne Konfiguration. Schließen Sie das Netzteil an eine Steckdose (100-240 V) an und verbinden Sie Ihre Netzwerkkabel (Patchkabel oder Crossover, Auto-Erkennung) mit den RJ45-Ports. Die LED-Anzeigen leuchten auf, um die Verbindungen zu bestätigen.

Was bedeuten die LED-Anzeigen auf der Vorderseite?

Die Power-LED (grün) leuchtet, wenn das Gerät eingeschaltet ist. Die 2.5G Link/Act-LED (grün) zeigt eine 2,5 Gbit/s-Verbindung (dauerhaft) oder Netzwerkaktivität (blinkend) an. Die 1000M/100M/10M Link/Act-LED (grün) signalisiert eine Verbindung mit 1000, 100 oder 10 Mbit/s.

Welche Art von Stromversorgung wird für den DN80230 benötigt?

Das mitgelieferte Netzteil liefert eine Spannung von 12 V DC mit einem Strom von 1,8 A (maximaler Verbrauch 12 W). Es wird an eine Steckdose 100-240 V AC, 50/60 Hz angeschlossen.

Kann ich den Switch an der Wand montieren?

Ja, der Switch kann mit dem mitgelieferten Wandmontageset an der Wand montiert werden. Verwenden Sie geeignete Schrauben und Dübel für Ihren Untergrund (nicht im Lieferumfang). Stellen Sie sicher, dass das Gerät gut belüftet ist, um eine optimale Kühlung zu gewährleisten.

Welche Arten von Netzwerkkabeln kann ich verwenden?

Die Ports unterstützen Auto MDI/MDI-X, daher können Sie sowohl Patchkabel als auch Crossover-Kabel der Kategorie 5e oder höher für Geschwindigkeiten bis zu 2,5 Gbit/s verwenden.

Ist der Switch mit allen Betriebssystemen kompatibel?

Ja, da es sich um einen Unmanaged Switch handelt, der unabhängig vom Betriebssystem arbeitet. Sie müssen lediglich die Netzwerkgeräte anschließen.

Welche Geschwindigkeiten werden an jedem Port unterstützt?

Jeder Port unterstützt folgende Geschwindigkeiten: 10 Mbit/s, 100 Mbit/s, 1 Gbit/s und 2,5 Gbit/s im Vollduplex- oder Halbduplex-Modus mit automatischer Aushandlung.

Wie reinige ich den Switch?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

Was tun, wenn eine Link-LED nicht leuchtet?

Überprüfen Sie, ob das Kabel auf beiden Seiten richtig eingesteckt und nicht beschädigt ist. Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet und seine Netzwerkkarte funktionsfähig ist. Testen Sie mit einem anderen Kabel oder einem anderen Port.

Wo finde ich Ersatzteile oder technischen Support?

Der Switch enthält keine vom Benutzer reparierbaren Teile. Bei Problemen kontaktieren Sie den Hersteller Assmann Electronic GmbH (Deutschland) oder Ihren Händler. Die Konformitätserklärung liegt der Verpackung bei.

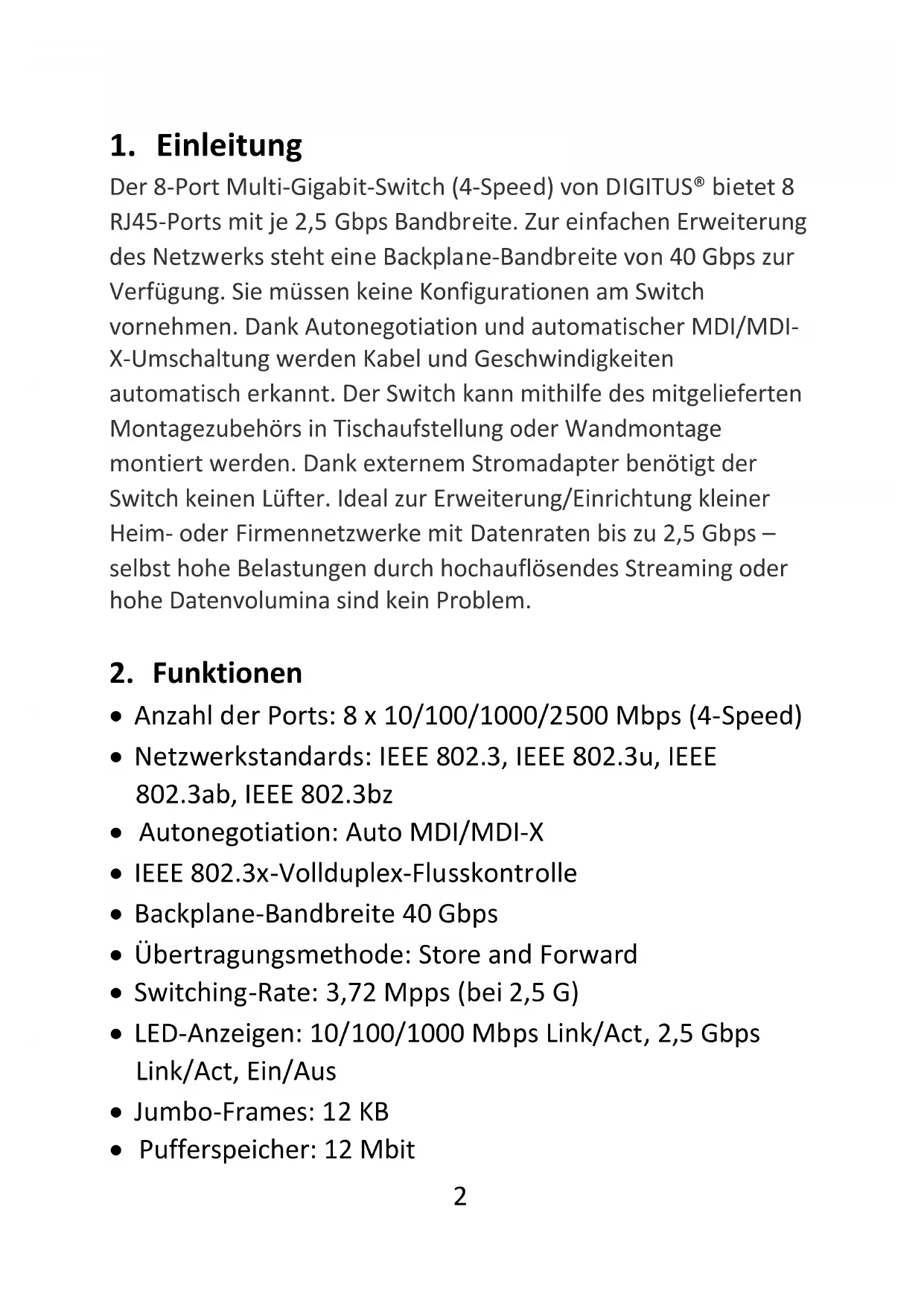

BEDIENUNGSANLEITUNG DN80230 Digitus

Der 8-Port Multi-Gigabit-Switch (4-Speed) von DIGITUS® bietet 8 RJ45-Ports mit je 2,5 Gbps Bandbreite. Zur einfachen Erweiterung des Netzwerks steht eine Backplane-Bandbreite von 40 Gbps zur Verfügung. Sie müssen keine Konfigurationen am Switch vornehmen. Dank Autonegotiation und automatischer MDI/MDI-X-Umschaltung werden Kabel und Geschwindigkeiten automatisch erkannt. Der Switch kann mithilfe des mitgelieferten Montagezubehörs in Tischaufstellung oder Wandmontage montiert werden. Dank externem Stromadapter benötigt der Switch keinen Lüfter. Ideal zur Erweiterung/Einrichtung kleiner Heim- oder Firmennetzwerke mit Datenraten bis zu 2,5 Gbps – selbst hohe Belastungen durch hochauflösendes Streaming oder hohe Datenvolumina sind kein Problem.

2. Funktionen

• Anzahl der Ports: 8 x 10/100/1000/2500 Mbps (4-Speed)
• Netzwerkstandards: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz
  • Autonegotiation: Auto MDI/MDI-X
• IEEE 802.3x-Vollduplex-Flusskontrolle
• Backplane-Bandbreite 40 Gbps
• Übertragungsmethode: Store and Forward
• Switching-Rate: 3,72 Mpps (bei 2,5 G)
• LED-Anzeigen: 10/100/1000 Mbps Link/Act, 2,5 Gbps Link/Act, Ein/Aus
• Jumbo-Frames: 12 KB
• Pufferspeicher: 12 Mbit

• L2 MAC-Tabelle: 16 K
- Ohne Lüfter
- Betriebsspannung: 12 V DC / 1,8 A
• Stromverbrauch: 12 W (max.)
- Stromversorgung, Ladeadapter: 100 - 240 V AC, 50/60 Hz, 21,6 W
- Steckertyp, Ladeadapter: Eurostecker Typ C (CEE 7/16)
- Steckertyp, Geräteseite: Koaxialstecker (DC), 5,5 mm/2,1 mm
- Betriebstemperatur: 0 °C bis +40 °C
- Betriebsfeuchtigkeit: 10 % bis 90 % RH (keine Kondensation)
- Lagertemperatur: -10 °C bis +60 °C
- Kühlung durch Luftzirkulation ohne Lüfter
- Maße: B 190 x T 120 x H 30 mm
- Gewicht: 735 g

3. Verpackungsinhalt

• 1x 8-Port Gigabit-Switch, 2,5 G, unverwaltet
- 1x Ladeadapter
• 1x Zubehör für Wandmontage
• 1x Anleitung zur schnellen Inbetriebnahme

4. LED-Anzeigen auf der Frontblende

Die folgende Tabelle beschreibt die LED-Statusleuchten und ihre Bedeutung.

LED	Farbe	Status	Beschreibung
Ein/Aus	Grün	Durchgängig	Der Switch ist eingeschaltet
2,5 G Link/Act	Grün	Durchgängig	Valide Verbindung mit 2,5 Gbps
		Blinkt	Pakete werden empfangen
1000 M/100 M/10 M Link/Act	Grün	Durchgängig	Valide Verbindung mit 1000 M/100 M/10 Mbps
		Blinkt	Pakete werden empfangen

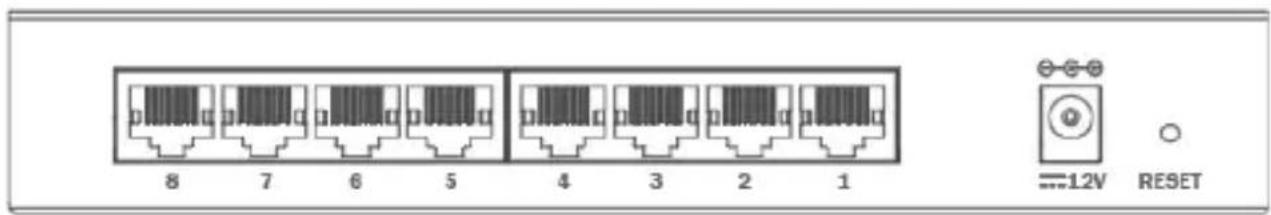

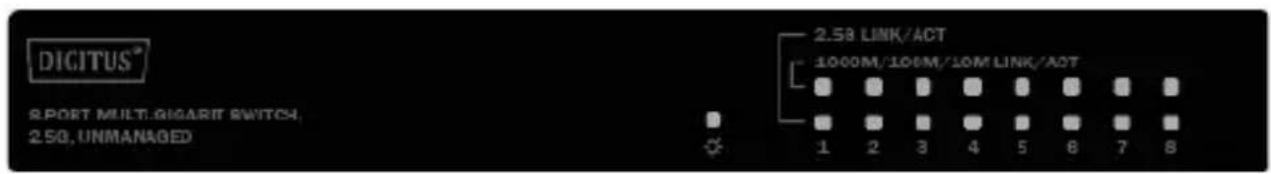

5. Vorder- und Rückseite

DIGITUS® 2.58 LINK/ACT 1000M/100M/10M LINK/ACT SPORT MULT.GIGARIT SWITCH, 2.58, UNMANAGED 1 2 3 4 5 6 7 8

8 7 6 5 4 3 2 1 ≡12V RESET

6. Hardware-Inbetriebnahme

Dieses Gerät ist für alle Betriebssysteme geeignet, da es als Standalone-Gerät keine Konfiguration benötigt. Der Switch verfügt über Ports mit automatischer MDI-X-Umschaltung, die den Kabeltyp portbasiert automatisch erkennen. Der Switch ändert selbsttätig die Polarität des Ports, um einen Link über ein Straight-Through- oder Crossover-Kabel

herzustellen. Leuchtet der Link, verwenden Sie das richtige Kabel.

1. Technische Spezifikationen

LAN-Port	8x RJ-45-Ports
Weitere Ports	1x DC-Jack, 1x Reset-Schaltfläche
LED-Anzeigen	8x G+G Stacked LEDs (2,5 G Link/Act, 1000/100/100 M Link/Act)1x Grüne Ein/Aus-LED:
Ethernet-Standard	IEEE802.3: 100BASE-TX (802.3u)1000BASE-T (802.3ab)2.5G BASE-T (802.3bz)
Link-Geschwindigkeit	100BASE-TX: 100 Mbps1000Base-T: 1 Gbps2.5G BASE-T: 2,5 Gbps
Duplex	Unterstützt Vollduplex und Halbduplex
Autonegotiation	Auf allen Ports unterstützt
Auto MDI/MDI-X	Auf allen Ports unterstützt
Jumbo-Frames	Unterstützt (über 9.216 Bytes)
Switching-Typ	Store and Forward
Switching-Rate	100BASE-TX: 148.810 pps1000BASE-T: 1.488.095 pps2.5BASE-T: 3.720.238 pps
Switching Fabric	40 Gbps
Betriebstemperatur	0 °C - 45 °C
Lagertemperatur	-10 °C - 60 °C
Feuchtigkeitsbereich	~ 90 %
Maße (L x B x H)	190 x 120 x 30 mm
Farbe	Schwarz
Lüfter	Keiner (Kühlung durch Luftzirkulation ohne Lüfter)
Ladeadapter	12 V / 1,8 A

Dieses Produkt ist auf den Einsatz in allen Umgebungen, auch in Haushaltsumgebungen, ausgerichtet. In Haushaltsumgebungen kann das Produkt Rundfunkstörungen hervorrufen. In diesem Fall müssen vom Benutzer eventuell geeignete Maßnahmen getroffen werden.

Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Deutschland

CE
