DA-70865 - Station d'acceuil Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil Type-C multifonction
Marque	Digitus
Modèle	DA-70865
Interfaces d'entrée	1 x USB-C mâle (connexion PC)
Interfaces de sortie	2 x USB-C femelle (1 données, 1 PD), 2 x USB-A femelle, 1 HDMI, 1 VGA, 1 RJ45, 1 fente SD, 1 fente Micro SD
Résolution HDMI maximale	4K x 2K à 30 Hz
Résolution VGA maximale	1920 x 1200 à 60 Hz
Débit Ethernet	10/100/1000 Mo/s
Charge PD Type-C	Jusqu'à 100 W (20 V / 5 A)
Transmission de données USB	USB 3.0 (5 Gbit/s) sur ports USB-A et USB-C données
Support cartes mémoire	SD et Micro SD, UHS-I jusqu'à 104 Mo/s
Température de fonctionnement	0 °C à +45 °C
Température de stockage	-10 °C à +70 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Alimentation secteur recommandée	Adaptateur secteur USB-C PD (non inclus)
Contenu de l'emballage	1 unité principale, 1 guide d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Utiliser uniquement avec des adaptateurs conformes. Ne pas exposer à l'eau ou à l'humidité excessive.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de problème, contacter le service après-vente Assmann.
Informations générales	Certifié CE. Fabricant : Assmann Electronic GmbH, Allemagne.

FOIRE AUX QUESTIONS - DA-70865 Digitus

Quels ordinateurs sont compatibles avec cette station d'accueil ?

La station d'accueil Digitus DA-70865 est compatible avec tout ordinateur portable ou appareil doté d'un port USB-C prenant en charge le mode alternatif DisplayPort (DP-Alt Mode) et USB Power Delivery (PD).

Puis-je connecter deux moniteurs en même temps ?

Oui, vous pouvez connecter un moniteur HDMI et un moniteur VGA simultanément. Cependant, sous Mac OS, les deux moniteurs doivent avoir la même résolution maximale ou nécessiter un réglage manuel. Sous Windows, cela fonctionne sans problème.

Quelle est la résolution maximale pour un moniteur HDMI ?

La résolution maximale est de 4K x 2K à 30 Hz. Pour une résolution 4K à 60 Hz, cette station ne la prend pas en charge ; vérifiez votre moniteur.

Puis-je charger mon ordinateur portable via le port USB-C PD ?

Oui, le port USB-C dédié à la charge (marqué PD) peut fournir jusqu'à 100 W. Assurez-vous d'utiliser un adaptateur secteur USB-C PD compatible.

Comment utiliser les ports USB-A pour charger des appareils ?

Les deux ports USB-A peuvent charger des appareils : l'un (à côté des fentes SD) délivre jusqu'à 1,5 A, l'autre jusqu'à 900 mA. La charge totale combinée ne doit pas dépasser 10 W (5 V / 2 A).

Puis-je utiliser les deux fentes SD et Micro SD en même temps ?

Non, une seule carte peut être active à la fois. Lorsque les deux sont insérées, seul le premier lecteur reconnu sera utilisé ; l'autre ne sera pas accessible.

Quel type de câble Ethernet est supporté ?

Le port RJ45 supporte les débits 10/100/1000 Mo/s (Gigabit Ethernet). Utilisez un câble Ethernet standard Cat5e ou supérieur.

Est-ce que cette station d'accueil fonctionne avec un iPad Pro ?

Oui, si votre iPad Pro possède un port USB-C prenant en charge le mode alternatif DisplayPort, il peut être utilisé. Cependant, la fonction de charge PD dépend de l'iPad et de l'adaptateur.

Que faire si aucun affichage vidéo n'apparaît ?

Vérifiez que le port USB-C de votre ordinateur prend en charge le mode alternatif DisplayPort. Redémarrez l'ordinateur. Sous Mac OS, connectez d'abord le port Mini DisplayPort avant le port VGA si vous utilisez VGA.

Où puis-je trouver la déclaration de conformité ?

La déclaration de conformité est disponible en ligne sur le site www.assmann.com ou peut être demandée par courrier à l'adresse : Assmann Electronic GmbH, Auf dem Schüffel 3, 58513 Lüdenscheid, Allemagne.

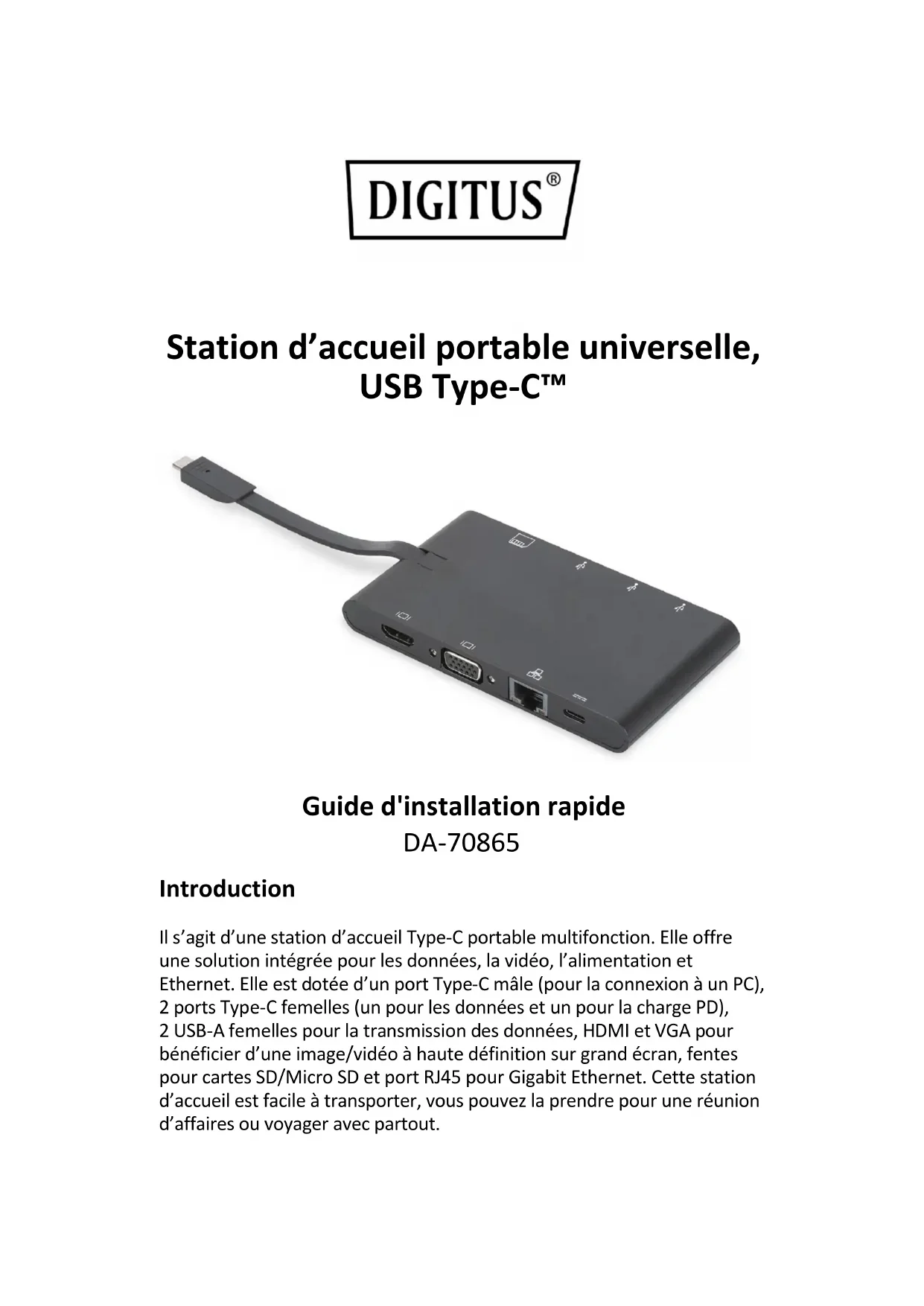

MODE D'EMPLOI DA-70865 Digitus

Guide d'installation rapide

DA-70865

Introduction

Il s'agit d'une station d'accueil Type-C portable multifonction. Elle offre une solution intégrée pour les données, la vidéo, l'alimentation et Ethernet. Elle est dotée d'un port Type-C mâle (pour la connexion à un PC), 2 ports Type-C femelles (un pour les données et un pour la charge PD), 2 USB-A femelles pour la transmission des données, HDMI et VGA pour bénéficier d'une image/vidéo à haute définition sur grand écran, fentes pour cartes SD/Micro SD et port RJ45 pour Gigabit Ethernet. Cette station d'accueil est facile à transporter, vous pouvez la prendre pour une réunion d'affaires ou voyager avec partout.

Caractéristiques

- Interface :

1. 1 x mâle Type-C (connexion à un PC Type-C)
2. 2 x femelle Type-C (un pour les données et un pour la charge PD)
3. 2 x femelle USB-A
4. 1 port HDMI femelle
5. 1 port VGA femelle
6. 1 port RJ45

7. 1 x fente SD, 1 x fente micro SD

8. Prise en charge d'une résolution HDMI allant jusqu'à 4kx2k@30Hz

9. Prise en charge d'une résolution VGA allant jusqu'à 1920x1200 à 60 Hz
10. Permet à un port vidéo de fonctionner en même temps (priorité : HDMI>VGA)

• Supporte 10/100/1000 Mo/s pour le port RJ45

- Un port USB-A (à côté de la fente pour carte SD/Micro SD) avec une charge en aval maximale de 1,5 A, un autre port USB-A prend en charge une charge en aval maximale de 900 mA

- Les deux ports USB-A prennent en charge une transmission de données maximale de 5 Go/s

- Le port de données Type-C prend en charge la transmission de données 5 Go/s maximum et le port de charge en aval 1,5 A max.

- 2 ports de données USB-A et Type-C partageant une charge en aval maximale de 10 W (5 V/2 A)

• Supporte Secure Digital v3.0 UHS-I (Ultra Haute Vitesse) : SDR12 (12,5Mo/s)/SDR25 (25 Mo/s)/SDR50 (50 Mo/s)/DDR50 (50 Mo/s)/SDR104 (104Mo/s)

- Permet à une seule carte de fonctionner lorsque des cartes SD et Micro SD sont insérées

• Port de charge Type-C supportant la charge PD max 100W (20V/5A)

• Supporte l'échange rapide de rôles de PD 3.0

- L'appareil connecté ne se déconnecte pas lorsque vous branchez/débranchez l'adaptateur PD pendant que vous travaillez sur un périphérique PD 3.0

- Connecteur réversible pour les ports Type-C

- Facile à transporter

Spécifications

Connecteur entrée/sortie
Entrée	1 x USB-C femelle
Sortie 1 x mâle Type-C	(connexion à un PC Type-C)2 x femelle Type-C (un pour les données et un pour la charge PD)2 x femelle USB-A1 port HDMI femelle1 port VGA femelle1 port RJ451 x fente SD, 1 x fente micro SD
Résolutions
HDMI	Max. 4Kx2k à 30 Hz
VGA	Max. 1920x1200 à 60 Hz
Conditions environnementales
Température de fonctionnement	0°C - +45°C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Température de stockage	-10°C - +70°C
Humidité de stockage	10% à 90% HR (sans condensation)
Alimentation électrique
Charge PD Type-C	Max. 100 W (20 V/5 A)

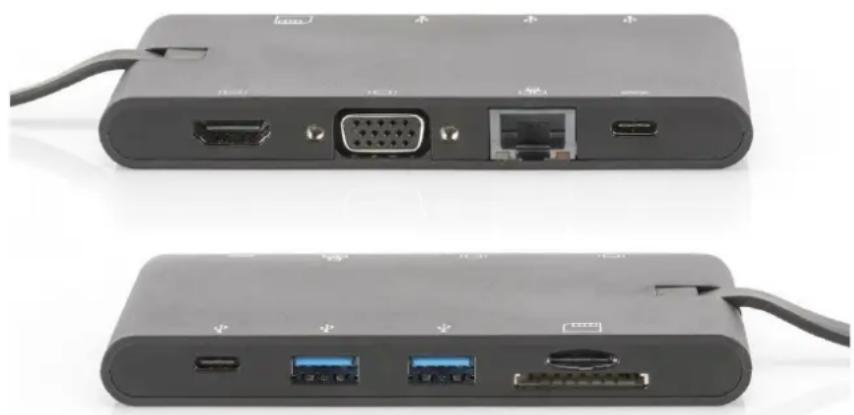

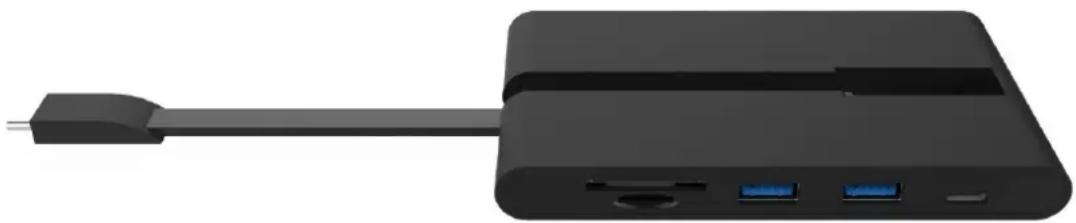

Contenu de l'emballage

Avant d'utiliser cet appareil, vérifiez que tous les éléments suivants sont présents dans l'emballage :

• 1 unité principale
• 1 guide d'utilisation

1. Les ports Mini DisplayPort et HDMI, Mini DisplayPort et VGA peuvent fonctionner en même temps, mais HDMI et VGA ne le peuvent pas.
2. Un ordinateur sous Mac OS avec des ports Mini DisplayPort et HDMI connectés, ne peut lire qu'un seul EDID (Extended Display Interface Data). Il est recommandé d'utiliser deux moniteurs ayant la même résolution la plus élevée. Si les résolutions sont différentes pour les deux moniteurs, il faut effectuer un réglage manuel. Un ordinateur sous Windows peut lire deux EDID différents en même temps.
3. Un ordinateur sous Mac OS avec des ports Mini DisplayPort et VGA connectés, ne peut lire qu'un seul EDID. Connectez le port Mini DisplayPort avant le port VGA, autrement, il se peut qu'aucun son ne sera reproduit de l'appareil. Il faut régler manuellement la résolution des deux moniteurs. Ce problème ne se produit pas avec Windows.
4. Un ordinateur sous Mac OS en mode Double écran, ne peut lire qu'un seul EDID. Il n'y aura pas d'image si les deux moniteurs n'utilisent pas la même résolution. Réinitialisez la résolution et la régler correctement de façon manuelle.
5. Les ports USB-C ne prennent pas en charge tous toutes les fonctionnalités de la norme USB Type-C™. Assurez-vous que le port USB-C de votre ordinateur portable prend en charge le mode alternatif DisplayPort (DP-Alt Modi) et USB Power Delivery (PD).
6. La capacité de sortie vidéo dépend de la carte graphique de votre ordinateur portable et du moniteur connecté. Certaines cartes graphiques ont un support MST limité, tandis que certains moniteurs limitent également la résolution disponible.

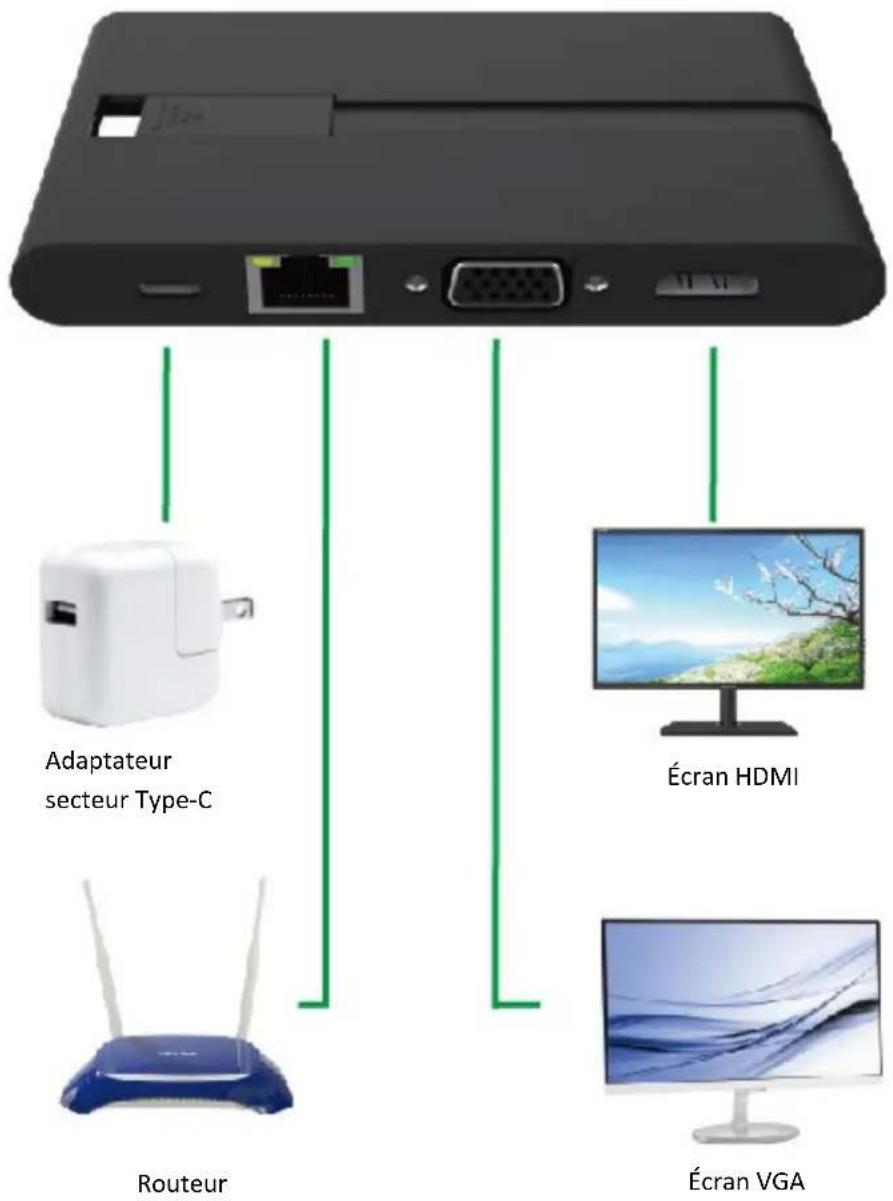

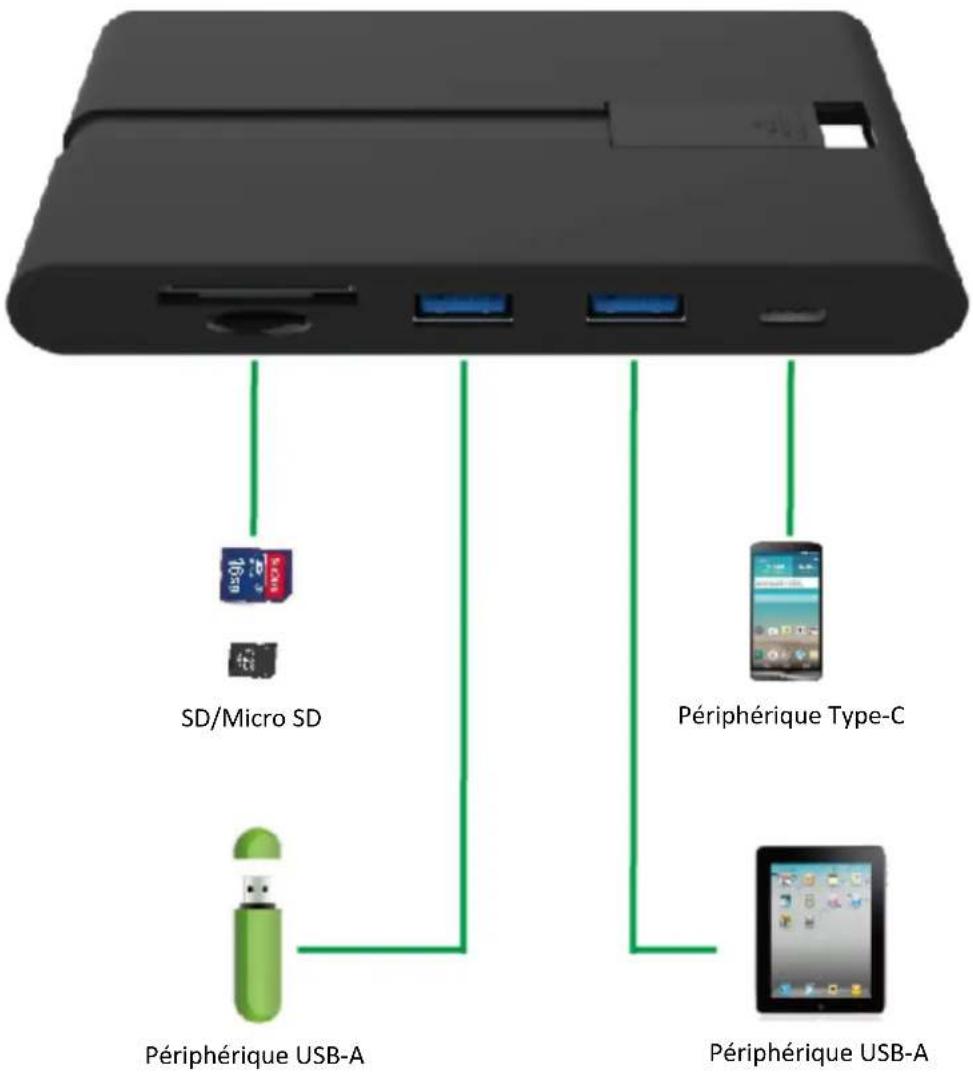

Schéma de raccordement

Adaptateur secteur Type-C Écran HDMI Routeur Écran VGA

SD/Micro SD Périphérique USB-A Périphérique Type-C Périphérique USB-A

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

CE
