INSTRUKCJA OBSŁUGI DA-90351 Digitus

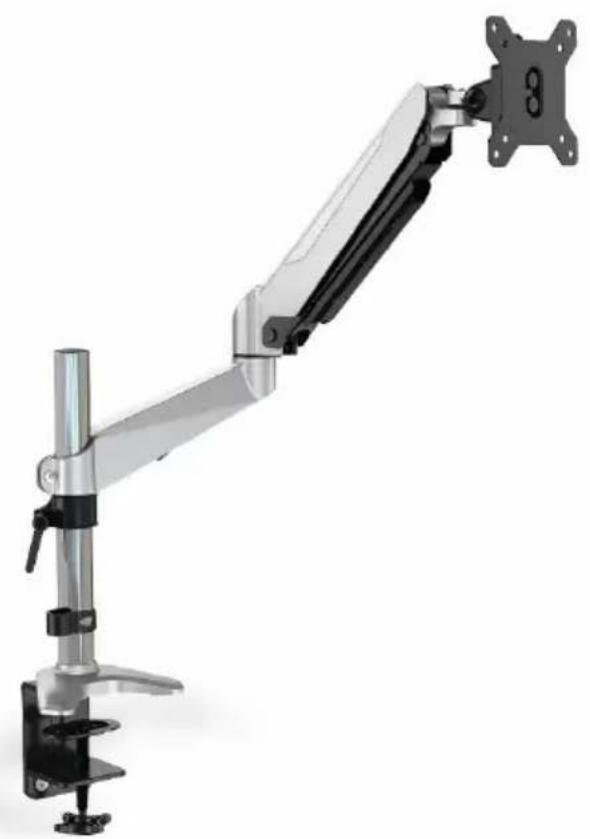

Uniwersalny pojedynczy uchwyt stołowy do monitora

Skrócona instrukcja instalacji
DA-90351

75×75 100×100

81 cm (32") MAKS

8kg (17,6 funtów) MAKS. OBCIĄŻALNOŚĆ

OSTRZEŻENIE: NIE PRZEKRACZAĆ PODANEJ MAKSYMALNEJ OBCIĄŻALNOŚCI. MOŻE TO SKUTKOWAĆ CIEŻKIMI OBRAŻENIAMI CIAŁA LUB USZKODZENIEM MIENIA!

OSTRZEŻENIA

Przed rozpoczęciem montazu i instalacją urządzenia należy przeczytać całą instrukcia obsługi. W razie pyłań dotyczących instrukcji lub ostrzeżeń, skontaktui się z lokalnym dystrybutorem, aby uzyskać pomoc.

OSTRZEŻENIE: Morowanie w uchwicie urządzeń cieższych niż podane maksymalne obciążenie może snowendować niestabilność urządzenia i prowadzić do obrażeń ciała

• Uchwuty należy przymorować: znodnie z instrukcia montażu. Nienrawidinwa instalacia może snowendować uszkodzenie urządzenia lub prowadzić do這次nich obrażeń ciała

• Należni kromieśar za snrzej zanawniażene bezniezterichów i ochroniadnich narzedzi. Tan produkt nuwian hwi instalwaniu hilkn przez enerialistrów

- Tan produkt został zanpiaktrwany z muśla o montażu na érianych o szkielerie drawniarum, érianych hatonowych lub roplanurch

- Ten produkt Zustal Zaprojekbwny z mysią o montażu ma szländu o szkiewiec drowmianym, szländu behonowych na dagany. - Uwainii sie, iż powierzchnia podtrum iers iastu stania utrumać piażar uchandu wraz z upazdaniem i innumi komponentami

- Opewilj się, 12 powierzchnia pod---------------nająca jest w stanie dłużycą)—ciężal ochronyło oraz z urządzeniem finirymi kompochenami. - Uzvi dolazonych iżuh męquencych, dla NIE DOKRECA UCH ZPVT MOCNO.

- Ozyj obiączonych stud inoujcych, die NIC DORNEKAJ ICHZI TMOGNO - Produkt dłośda się zniwieliżki zpości, ilów okuśnia znażniań podstawia. Ozpiła połąży znażkażowań w miniu ciadatekaneu dla dląsi

Produkt składa się z hiewielkich części, które stwarzają zagrożenie zadawiements. Częscne należy przechlowymac w miejscu niepodśepnym dla dzieci. Produkt inst przoznaczony iudunie do użdków pomieszczeniach. Stesowania produktu na zawańcz może prowadzić do usterek produktu lub obrażek ciała

• I don't just prevent any potho do ayika w potnibacchihon. Otozowana provunda no contrique inco provada do atson prostaio iud oun

WAZNE: Przed rozpoczęciem instalacji należy się upewnic, iz w opakowaniu znajdują się wszystkie elementy wymienione na liscie części składowych.

Jeśli brakuje pewnych części lub są one uszkodzone, należy skontaktować się teletonicznie z lokalnym dystrybutowem i poprosic o wymianę.

KONSERWACJA: W regulamych odstępach czasu (co najmniej raz na trzy miesiące) należy sprawdzić, czy uchwyt jest dobrze przymo cowany i bezpieczny w uzyciu.

Material: Aluminium, stal, tworzywo sztuczne Odpowiedni do większości monitorów

VESA: LED/LCD o przekątnej 15-32 75x75, 100x100

Masa: 0-8 kg Pochylenie: -90/+85°

Obrót: 180° Rotacja: 360°

Monitory można łatwo ustawić na różnych wysokościach lub pod różnymi kątami oraz pozycji pionowej lub poziomej. Wygodna regulacja ekranu do najbardziej idealnej i najwyżgodniejszej wysokości oglądania.

Zdejmowane ramię może być montowane z jednym lub dwoma przegubami w zależności od potrzeb.

Wbudowany mechanizm sprężyny gazowej umożliwia łatwą regulację wysokości mocowania. Należy odpowiednio wyregulować naciąg sprężyny gazowej, w zależności od ciężaru monitora. Wystarczy przekręcić w prawo, aby zmniejszyć naciąg w przypadku lżejszych monitorów, oraz w lewo aby go zwiększyć w przypadku monitorów cięższych. Dzięki zintegrowanym zaciskom kablowym kable przeciągnięte przez ramię nie są splątane.

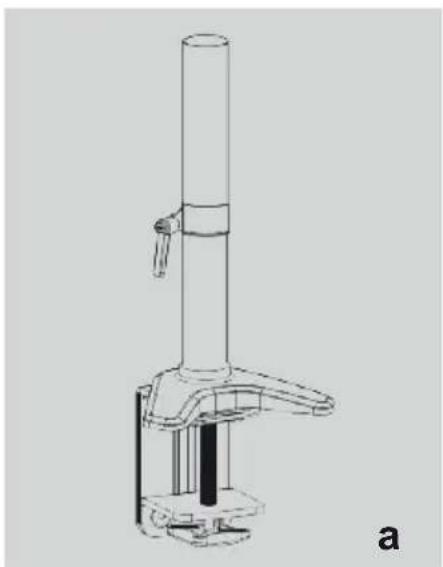

DOŁACZONE CZEŚCI

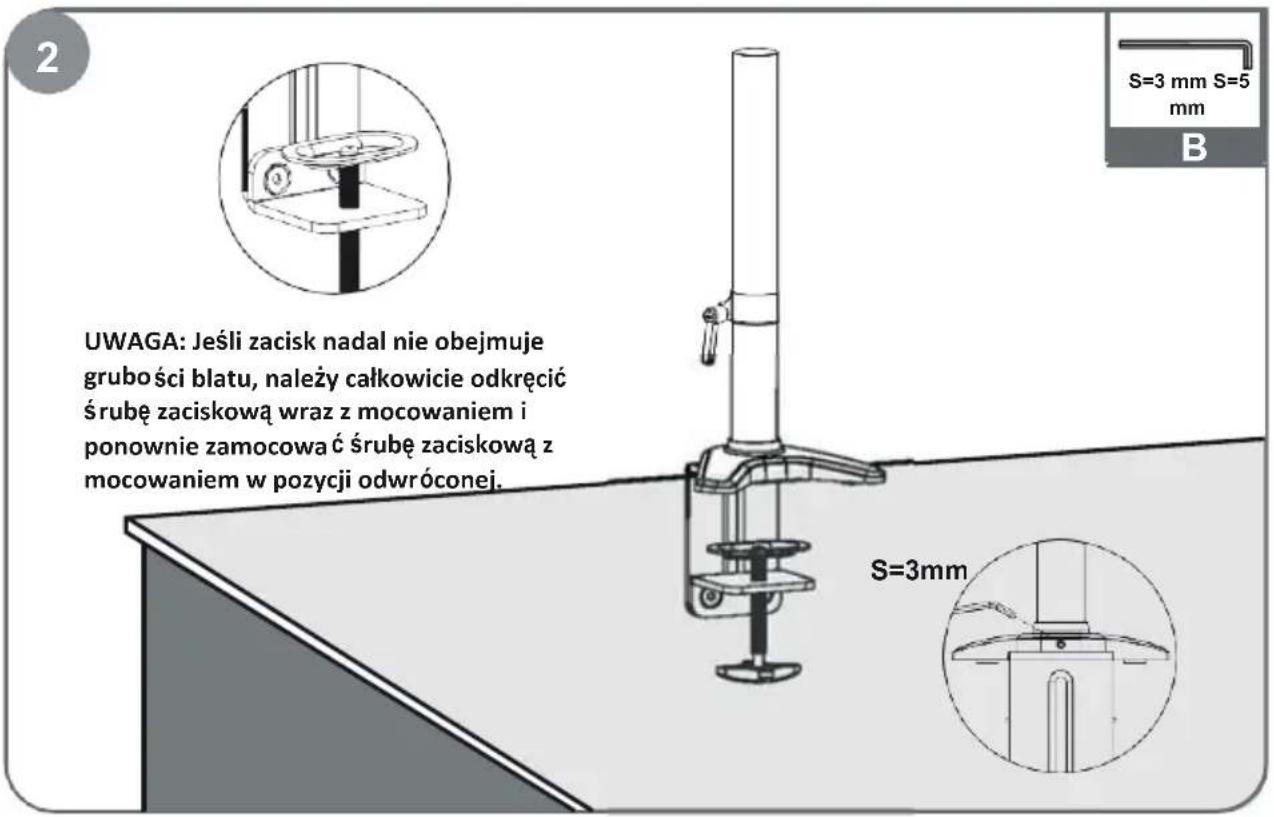

Poluzować śrubę zaciskową odpowiednio do grubości blatu biurka.

2 UWAGA: Jeśli zacisk nadal nie obejmuje grubości blatu, należy całkowicie odkręcić śrubę zaciskową wraz z mocowaniem i ponownie zamocowa ć śrubę zaciskową z mocowaniem w pozycji odwróconej. S=3 mm S=5 mm B S=3mm

Dokręcić zacisk śrubą zaciskową, aż do pewnego zamocowania uchwytu do biurka.

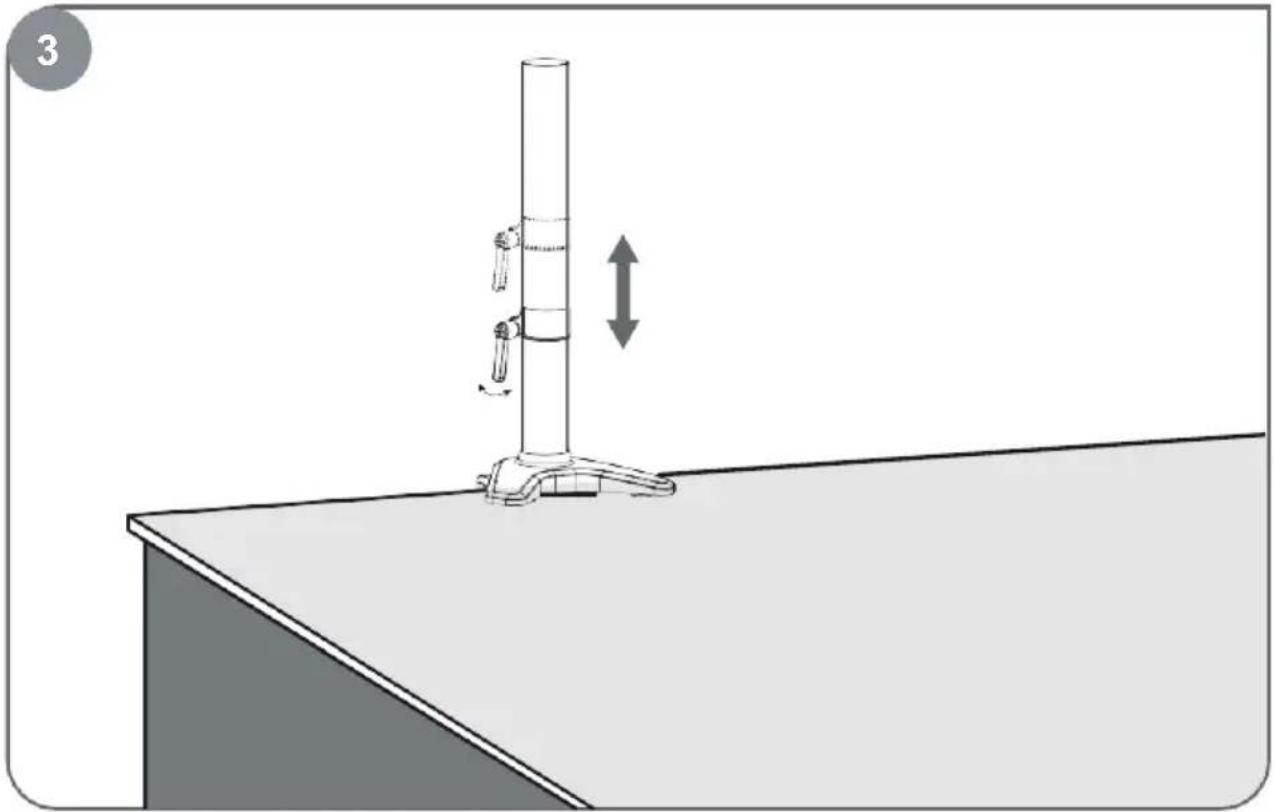

Wyregulować pierścień ustalający na odpowiedniej wysokości i dokręcić go końca, aby utrzymywał uchwyt.

S=4 mm S=4 mm B

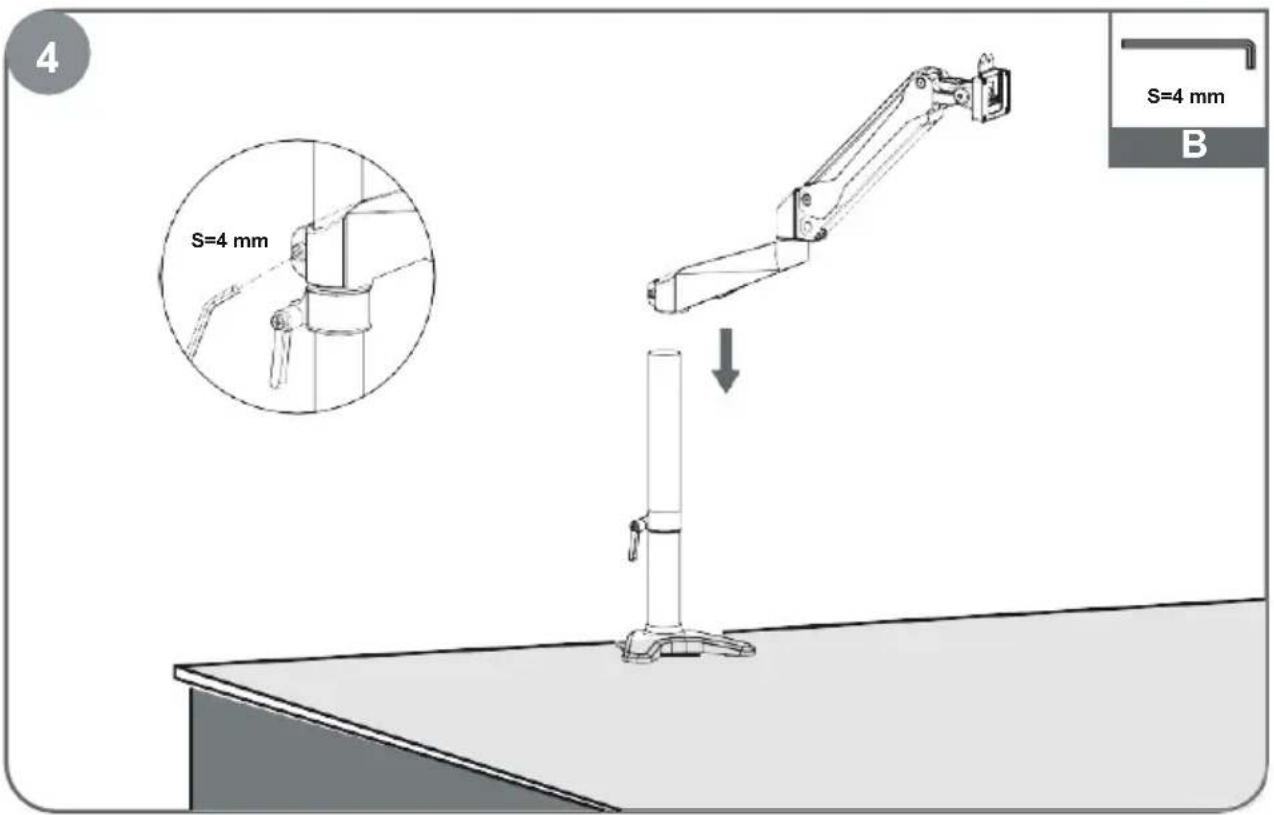

Nałożyć ramiona na stalową rurkę powyżej pierścienia ustalającego.

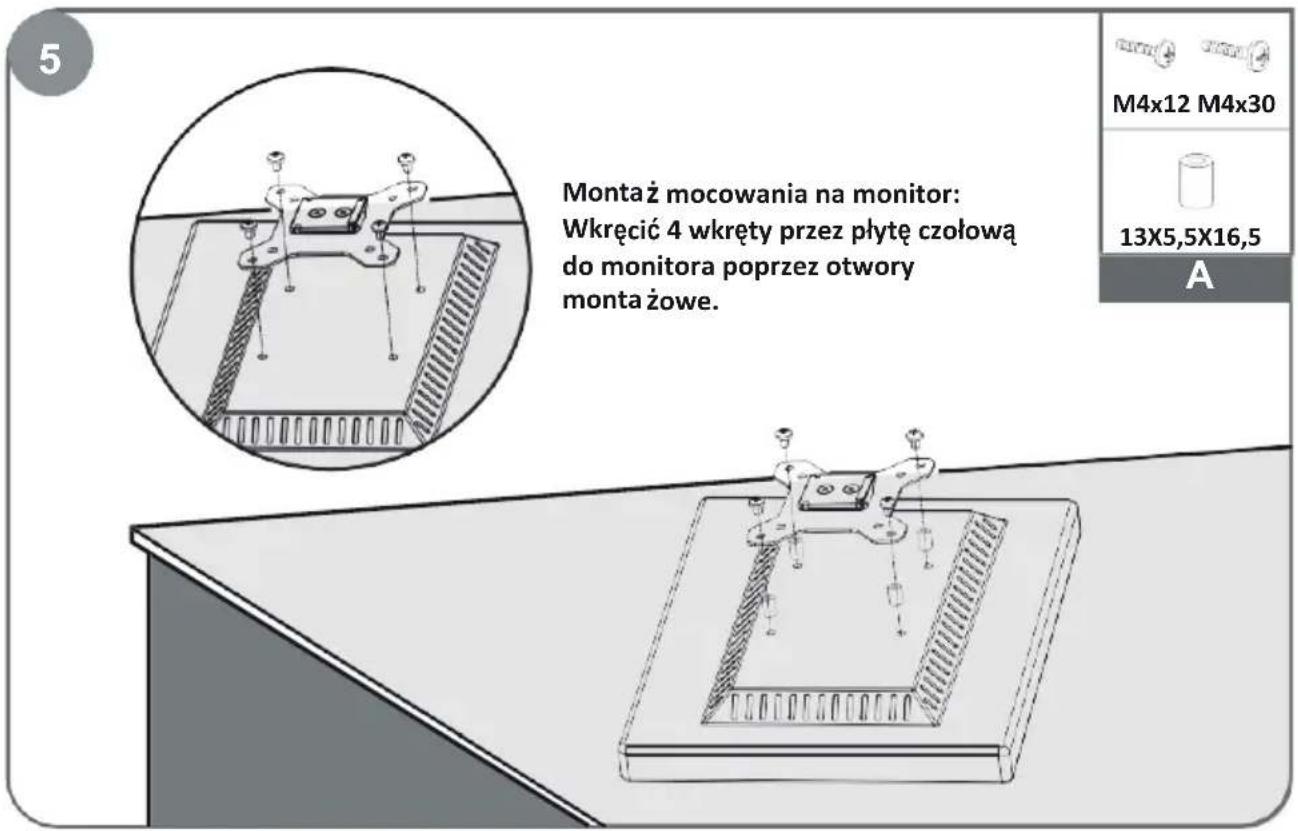

5 Montaż mocowania na monitor: Wkręcić 4 wkręty przez płytę czołową do monitora poprzez otwory montaż żowe. M4x12 M4x30 13X5,5X16,5 A

Wpuszczany montaż mocowania na monitor: Umieść 4 dysanse między płytą czołową a monitorem. Wkręcić 4 wkręty przez płytę czołową i dysanse do monitora poprzez otwory montażowe.

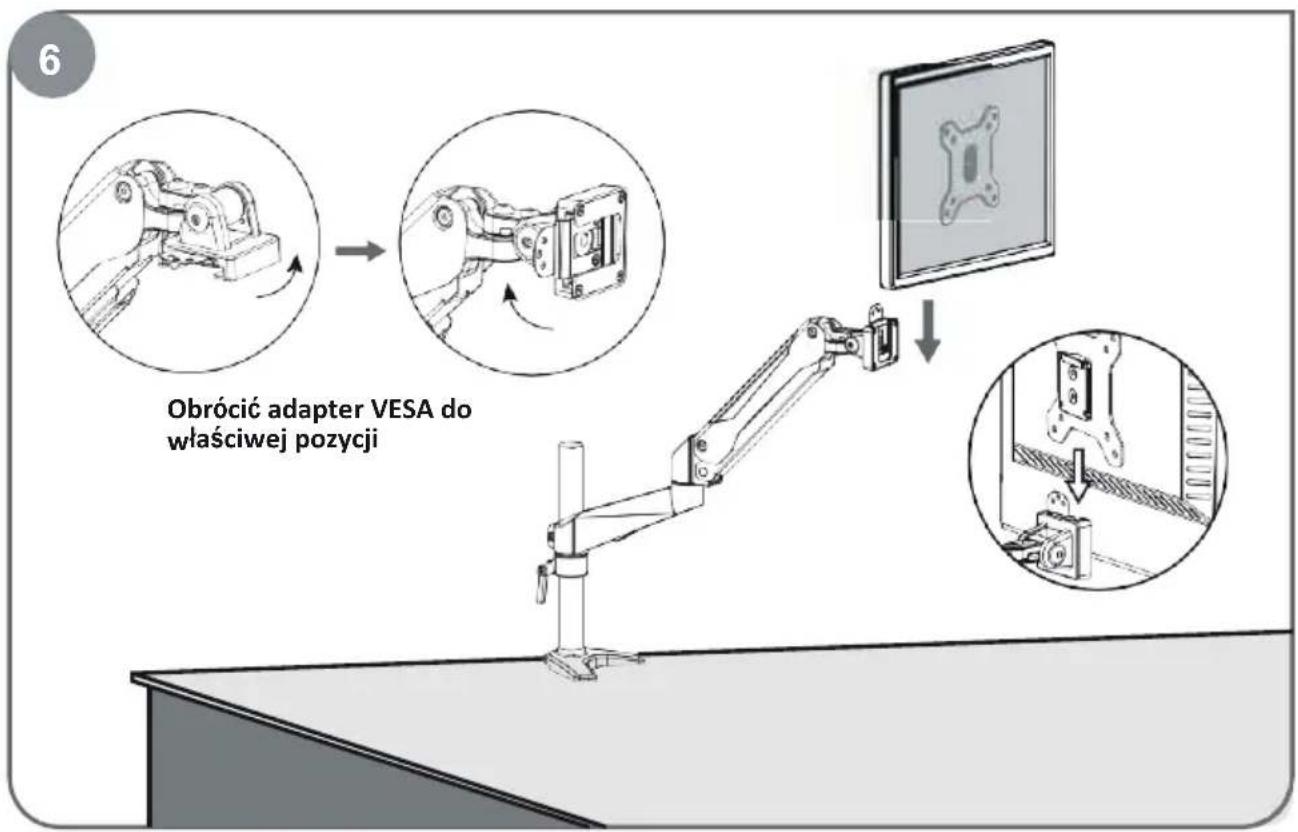

6 Obrócić adapter VESA do własciwej pozycji

Podnieść adapter VESA wraz z monitorem i umieść go w szczelinie głowicy.

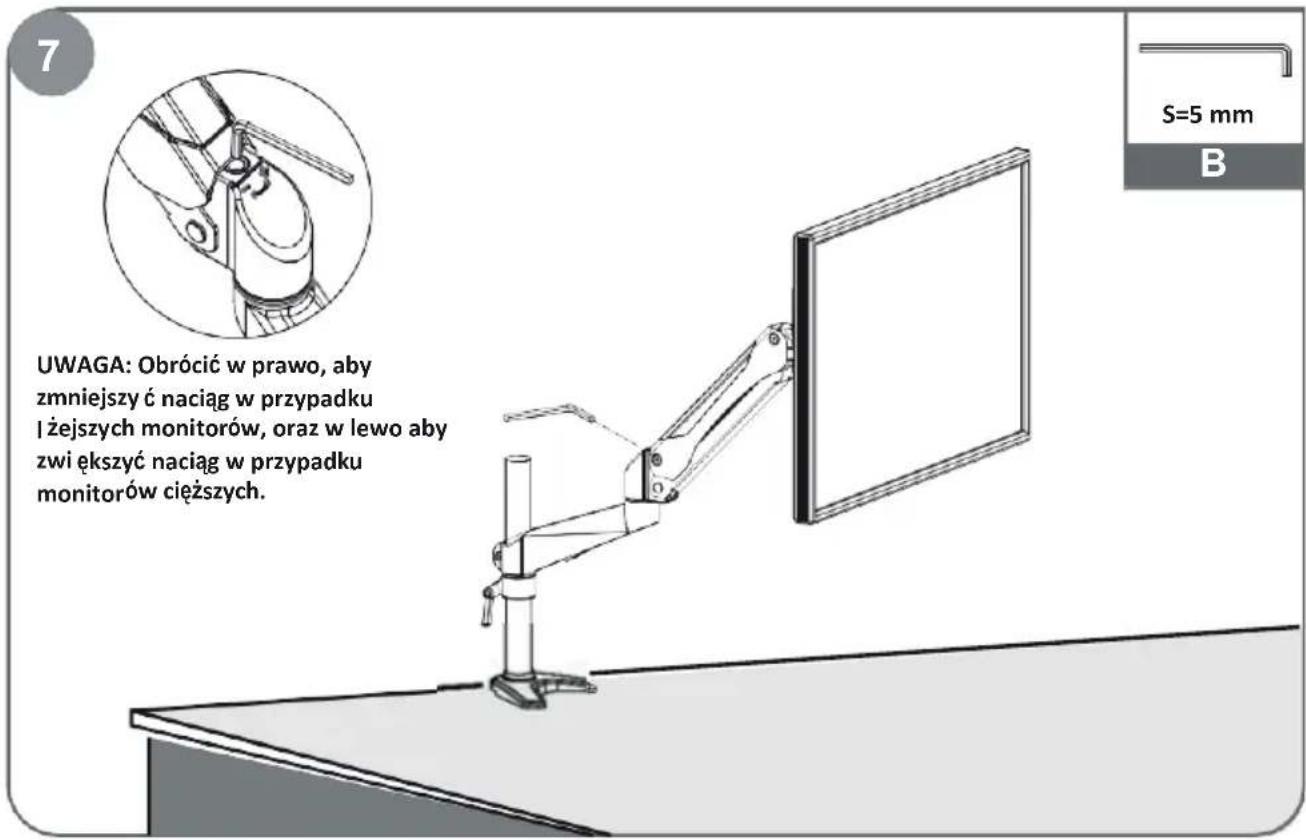

7 UWAGA: Obrócić w prawo, aby zmniejszy ć naciąg w przypadku I żejszych monitorów, oraz w lewo aby zwi ększyć naciąg w przypadku monitorów cięższych. S=5 mm B

Użyć klucza sześciokątnego (imbusowego) do regulacji naciągu sprężyny gazowej, ustalającej wysokość ramienia, aby monitor o odpowiednim ciężarze wisał nieruchomo w dowolnej pozycji.

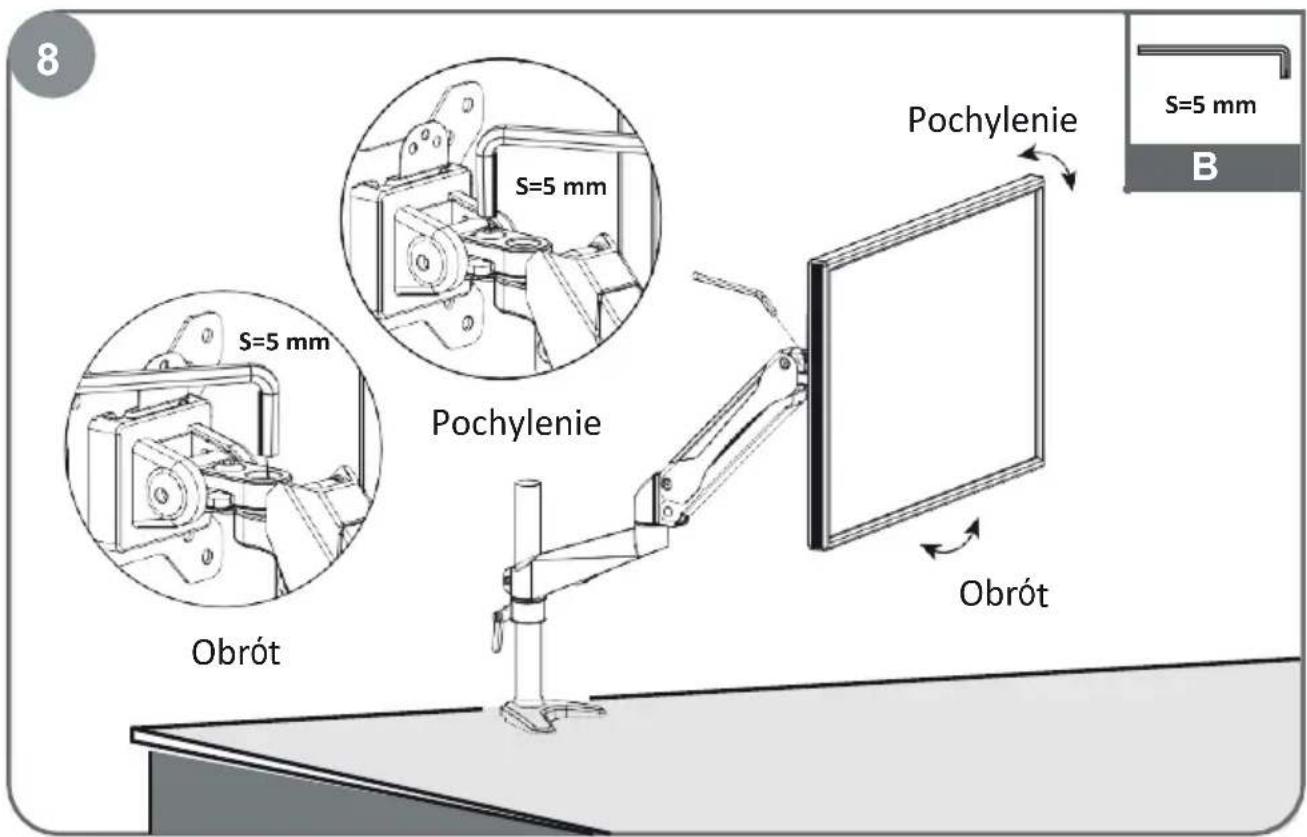

8 S=5 mm Pochylenie S=5 mm S=5 mm Pochylenie Obrót Obrót S=5 mm B

Użyć klucza sześciokątnego (imbusowego) do regulacji tłumienia. Obrócić w lewo, aby zmniejszyć tłumienie, oraz w prawo, aby zwiększyć tłumienie.

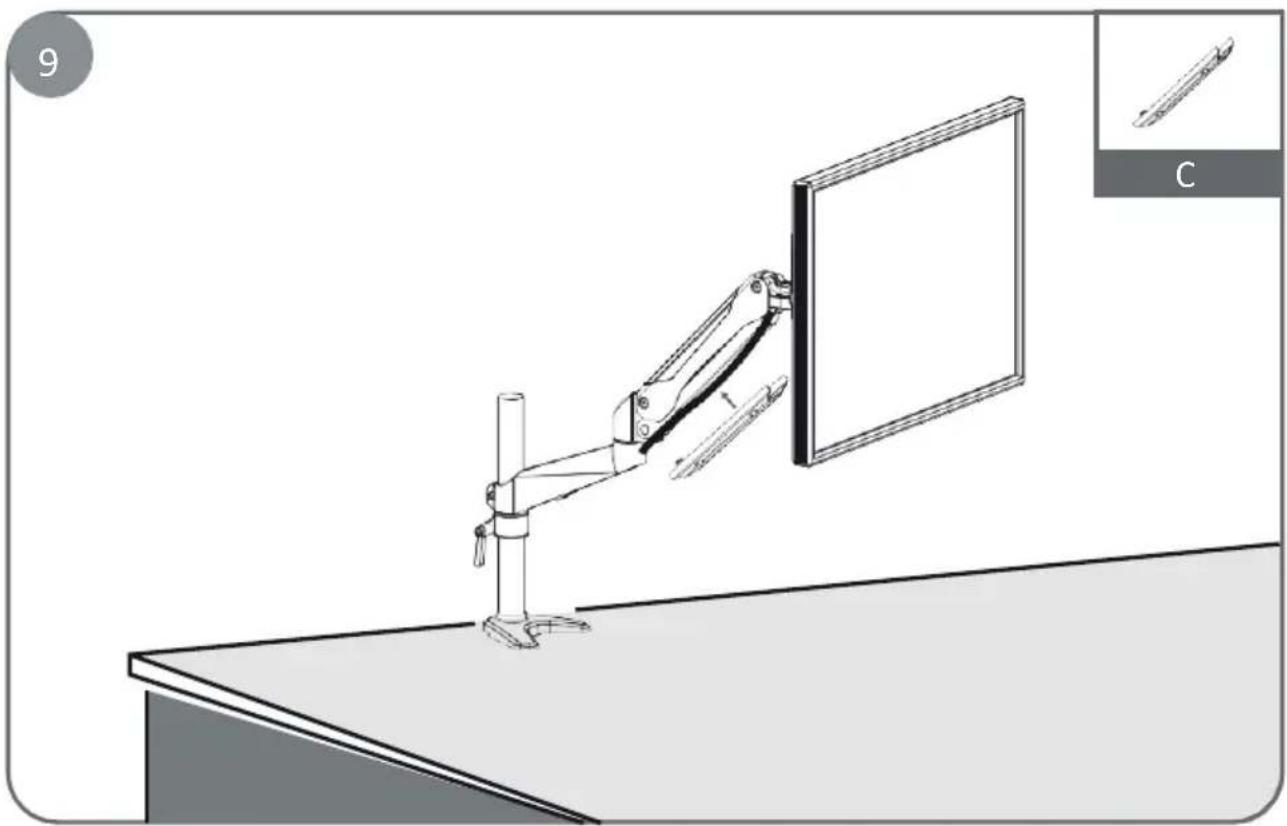

Nałożyć osłony kabli na ramię ze sprężyną.

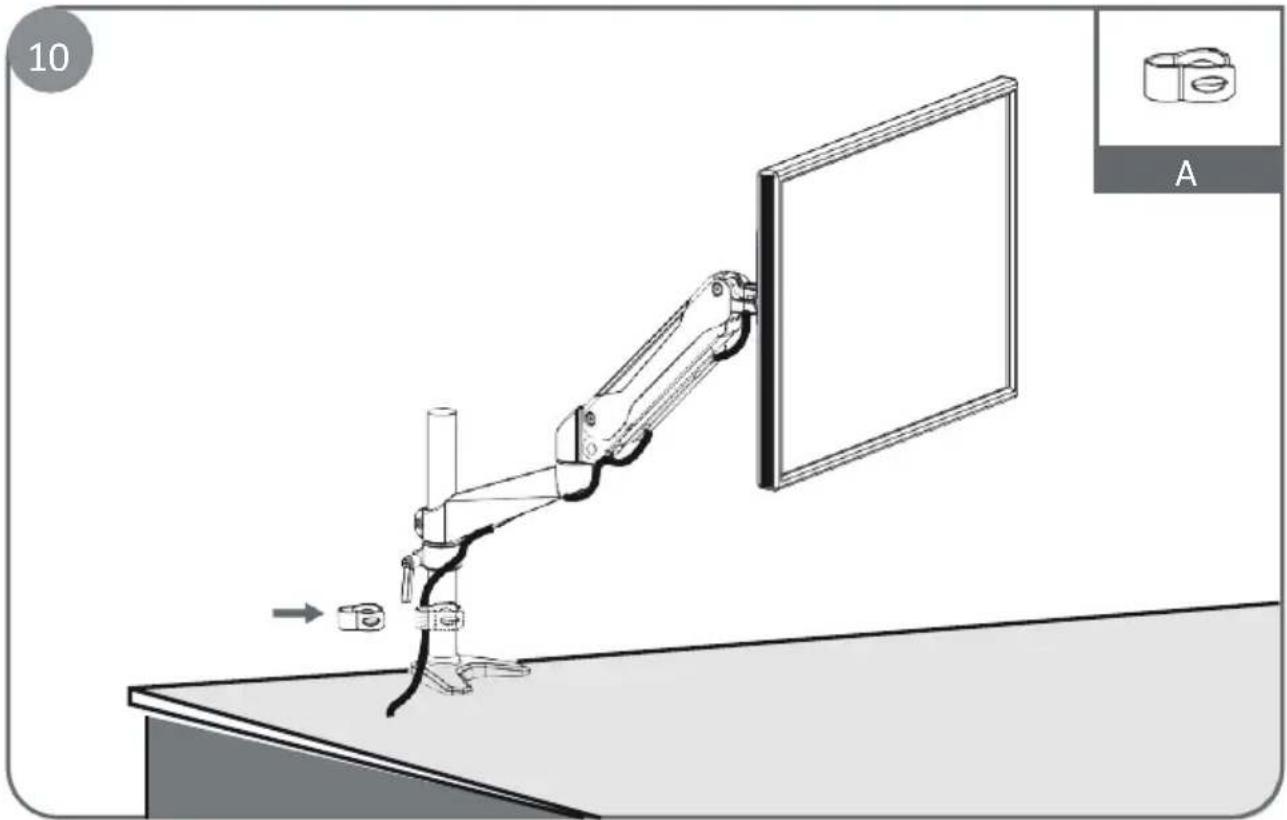

Włożyć kable w osłony kabli. Pozostawić wystarczająco dużo luzu kabli na przegubach ramion, aby umożliwiać pełną regulację.
