Type de produit	Module d’amplification pour satellites MAILA
Marque	LD Systems
Modèle	MAILA SPA
Catégorie	Récepteur
Dimensions (L x H x P)	205 x 282 x 226 mm
Poids	7,45 kg
Alimentation	100-240 V AC, 50-60 Hz
Consommation électrique max	400 W
Amplificateur	Classe D, 1250 W efficaces
Traitement DSP	24 bits, 48 kHz
Bluetooth	Version 4.2
Entrées ligne	1 x XLR femelle verrouillable
Sorties ligne	1 x XLR mâle (THRU)
Connectivité sans fil	SmartLink+® pour satellites, LogoLink® pour contrôle via application
Écran et commandes	Écran LC avec encodeur rotatif-poussoir
Indicateurs LED	PWR (blanc), SIG (blanc), LIMIT (jaune), PROT (rouge)
Matériau du boîtier	Aluminium moulé unibody avec revêtement poudre
Montage	2 x M10, bride MAILA, EasyMount+®
Température d’utilisation	0 à 40 °C
Humidité relative	<80%, sans condensation
Contenu de la livraison	1x module SPA, 1x câble d’alimentation, 1x anneau de levage M10, mode d’emploi
Entretien et nettoyage	Nettoyer les surfaces avec un chiffon humide ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas ouvrir l’appareil ; respecter les consignes de protection et de montage
Garantie et conformité	CE, WEEE, garantie constructeur selon conditions Adam Hall

FOIRE AUX QUESTIONS - MAILA SPA LD Systems

Comment configurer les satellites avec le MAILA SPA ?

Le nombre de satellites est automatiquement détecté si AUTO DETECT est activé. Vous pouvez aussi le définir manuellement dans le menu SATELLITES via QUANTITY.

Comment utiliser l'application MAILA App ?

Téléchargez l'application MAILA gratuite sur l'App Store (iPadOS). Activez le Bluetooth sur le module et sur la tablette, puis lancez l'application pour contrôler et configurer le système sans fil.

Comment régler l'égaliseur paramétrique ?

Dans le menu principal, sélectionnez EQUALIZER. Vous pouvez ajuster chaque bande (1-10) avec les paramètres FREQ, Q et GAIN. Les bandes 1 et 10 peuvent être configurées en mode Low-Shelf ou High-Shelf.

Comment verrouiller le module avec un code PIN ?

Allez dans SETTINGS > PIN LOCK et saisissez un code à 4 chiffres. Pour réinitialiser le code, maintenez l'encodeur enfoncé pendant la mise sous tension.

Comment effectuer une mise à jour du firmware ?

Via l'application MAILA, vérifiez la disponibilité d'un nouveau firmware. Lancez la mise à jour via l'application en veillant à une connexion stable et ne pas interrompre le processus.

Quelle est la puissance de l'amplificateur ?

L'amplificateur intégré délivre 1250 W efficaces en classe D, avec protection contre les surcharges et la surchauffe.

Comment monter le module sur une barre d'écartement ?

Encliquetez le module par le haut sur la barre d'écartement MAILA DB montée sur le subwoofer. Réglez la rotation d'affichage sur standing pour le calcul automatique des angles.

Comment monter le module en suspension ?

Utilisez l'EasyMount+® (optionnel) pour le montage sur structure. Réglez la rotation d'affichage sur flying. Le point d'accrochage optimal est indiqué sous PICK.

Que faire en cas de surchauffe ou de protection ?

Le voyant PROT rouge s'allume en cas de surcharge ou surchauffe. Le module se coupe automatiquement. Laissez-le refroidir ; il reprendra son fonctionnement normal après quelques minutes.

Comment nettoyer et entretenir l'appareil ?

Avant tout entretien, débranchez l'alimentation. Nettoyez les surfaces avec un chiffon humide. Nettoyez régulièrement les ouvertures d'air pour éviter la surchauffe. N'utilisez pas de produits abrasifs.

MODE D'EMPLOI MAILA SPA LD Systems

DONNÉES TECHNIQUES 59

ELIMINATION 60

DECLARATIONS DU FABRICANT 61

SOBRE ETTE MANUAL 62

USO PREVIST0 62

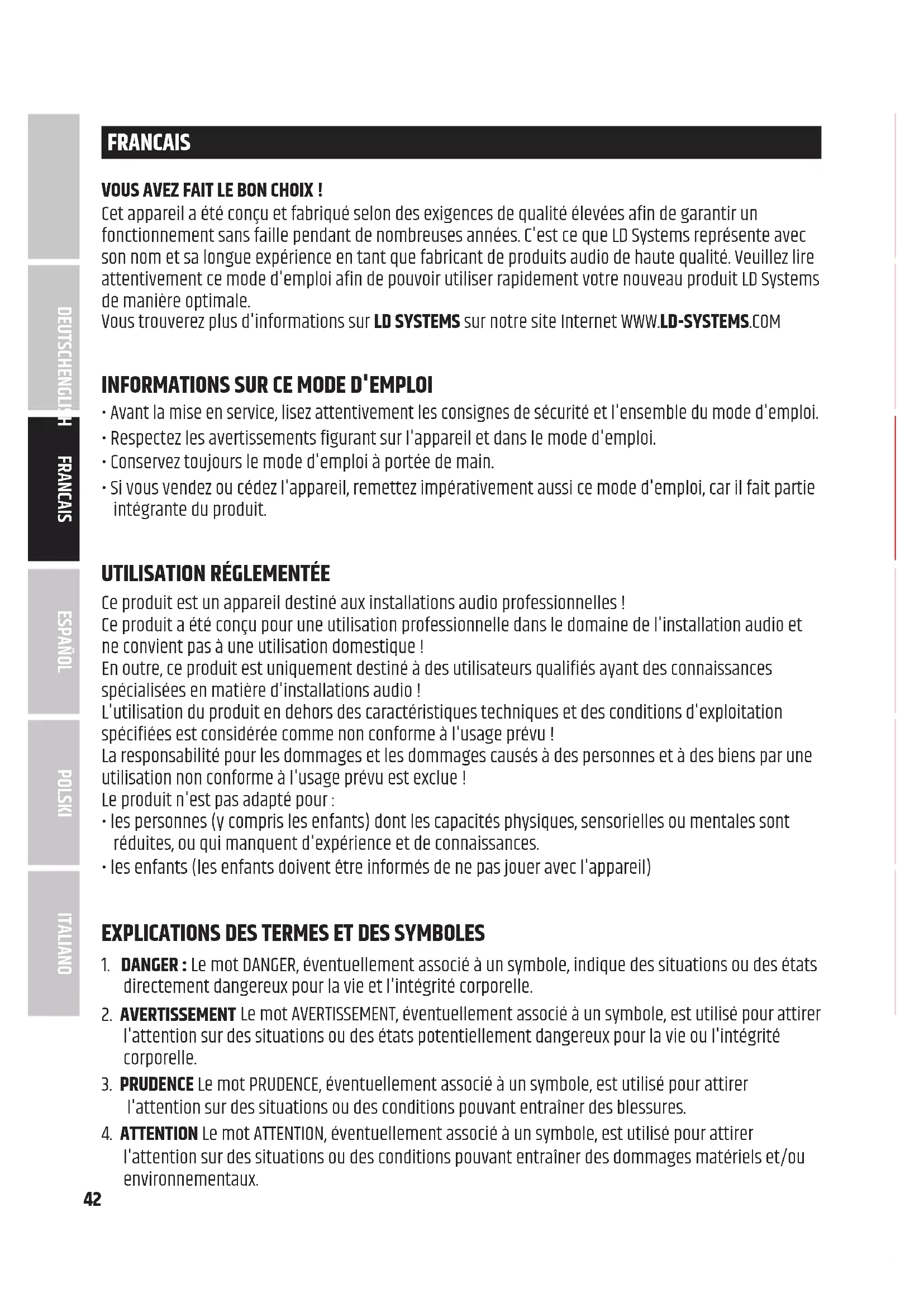

Cet appareil a été conçu et fabriqué selon des exigences de qualité élevées afin de garantir un fonctionnement sans faillite pendant de nombreuses années. C'est ce que LD Systems représente avec son nom et sa longue expérience en tant que fabricant de produits audio de haute qualité. Veuillez lire attentivement ce mode d'emploi afin de pouvoir utiliser rapidement votre nouveau produit LD Systems de manière optimale.

Vous trouvez plus d'informations sur LD SYSTEMS sur notre site Internet WWW.LD-SYSTEMS.COM

Informations sur ce mode d'emploi

• Avant la mise en service, lisez attentivement les consignes de sécurité et l'ensemble du mode d'emploi.
• Respectez les avertissements figurant sur l'appareil et dans le mode d'emploi.
• Conservez toujours le mode d'emploi à portée de main.
• Si vous vendez ou céderez l'appareil, remettez impérativement aussi ce mode d'emploi, car il fait partie intégrante du produit.

Utilisation réglementée

Ce produit est un appareil destiné aux installations audio professionnelles !

Ce produit a été conçu pour une utilisation professionnelle dans le domaine de l'installation audio et ne convient pas à une utilisation domestique!

En outre, ce produit est uniquement destiné à des utilisateurs qualifiés ayant des connaissances spécialisées en matière d'installations audio !

L'utilisation du produit en dehors des caractéristiques techniques et des conditions d'exploitation spécifiées est considérée comme non conforme à l'usage prévu!

La responsabilité pour les dommages et les dommages causés à des personnes et à des biens par une utilisation non conforme à l'usage prévu est exclue!

Le produit n'est pas adapté pour :

• les personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances.
• les enfants (les enfants doivent être informés de ne pas jouer avec l'appareil)

Explications des TERMES et des symboles

1. DANGER: Le mot DANGER, éventuellement associé à un symbole, indique des situations ou des états directement dangereux pour la vie et l'intégrité corporelle.
2. AVENTISSEMENT Le mot AVENTISSEMENT, eventuèlement associé à un symbole, est utilisé pour attirer l'attention sur des situations ou des états potentièlement dangereux pour la vie ou l'intégrité corporelle.
3. PRUDENCE Le mot PRUDENCE, éventuel conditions pouvant entraîner des blessures.
4. ATTENTION Le mot ATTENTION, éventuellement dommages matériels et/ou environnementaux.

Ce symbole indique les dangers qui peuvent provoquer un choc électrique.

Ce symbole signale les endroits dangereux ou les situations dangereuses.

Ce symbole indique les dangers liés aux surfaces chaudes.

Ce symbole indique les risques liés à un volume sonore élevé.

Ce symbole signale des informations complémentaires sur l'utilisation du produit.

Ce symbole indique un appareil qui ne contient aucune pièce replacable par l'utilisateur.

DANGER:

1. N'ouvre pas l'appareil et ne le modifiez pas.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur de l'appareil ou si l'appareil a été endommagé d'une autre manière, éteignez-le immédiatement et débranchez-le de l'alimentation électrique. Cet appareil ne peut être réparé que par un personnel qualifié et autorisé.
3. Pour les appareils de la classe de protection 1, le conducteur de protection doit être correctement raccordé. N'interrompez jamais le conducteur de protection. Les appareils de la classe de protection 2 n'ont pas de conducteur de protection.
4. Veillez à ce que les câbles sous tension ne soient pas pliés ou endommagés mécaniquement d'une autre manière.
5. Ne shuntez jamais le fusible de l'appareil.

Avertissement

1. L'appareil ne doit pas être mis en service s'il présente des dommages évidents.
2. L'appareil ne doit être installé que lorsqu'il est hors tension.
3. Si le câble d'alimentation de l'appareil est endommagé, l'appareil ne doit pas être mis en service.
4. Les câbles d'alimentation raccordés de manière fixe ne peuvent être remplacés que par une personne qualifiée.

Attention

1. Ne mettez pas l'appareil en service s'il a été exposé à de fortes variations de température (par exemple après le transport). L'humidité et la condensation pourraient endommager l'appareil. Ne mettez pas l'appareil en marche tant qu'il n'a pas atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du réseau électrique correspondent aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un sélecteur de tension, ne branchez pas l'appareil tant que celui-ci n'est pas correctement réglé. N'utilisez que des câbles d'alimentation appropriés.
3. Pour couper l'appareil du secteur sur tous les pôles, il ne suffit pas d'actionner l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible utilisé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez le courant de sortie maximal indiqué pour les appareils équipés d'une connexion Power Out. Veillez à ce que la consommation totale de courant de tous les appareils connectés ne dépasse pas la valeur prédéfinie.
7. Ne remplacez les câbles d'alimentation enchâssables que par des câbles d'origine.

DANGER:

1. Risque d'étouffement! Les sacs en plastique et les petites pièces doivent être tenus hors de portée des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites.
2. Danger de chute! Assurez-vous que l'appareil est installé de manière sûre et qu'il ne peut pas tomber. Utilisez uniquement des trépieds ou des fixations appropriées (en particulier pour les installations fixes). Assurez-vous que les accessoires sont correctement installés et sécurisés. Veillez à ce que les règles de sécurité en vigueur soient respectées.

Avertissement

1. N'utilisez l'appareil que de la manière prévue.
2. N'utilisez l'appareil queavec les accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, respectez les consignes de sécurité en vigueur dans votre pays.
4. Après avoir branché l'appareil, vérifiez tous les chemins de cables afin d'éviter tout dommage ou accident, par exemple en cas de trébuchement.
5. Respectez impérativement la distance minimale indiquée par rapport aux matériaux normalement inflammables! Si celle-ci n'est pas explicitement indiquée, la distance minimale est de 0,3 mètre.

Attention

1. Les éléments mobiles tels que les étriers de montage ou autres éléments mobiles peuvent se coincer.
2. Les appareils dotés de composants entraînés par un moteur représentent un risque de blessure du au mouvement de l'appareil. Des mouvements soudains de l'appareil peuvent entraîner des réactions de peur.

Attention

1. N'installez pas et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou d'autres sources de chaleur. Veillez à ce que l'appareil soit toujours installé de manière à ce qu'il soit suffisamment refroidi et qu'il ne puisse pas surchauffer.
2. Ne placez pas de sources d'inflammation telles que des bougies allumées à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être recouvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou les emballages prévus à cet effet par le fabricant.
5. Éviter de soumettre l'appareil à des secousses ou à des chocs.
6. Respectez l'indice de protection IP, ainsi que les conditions ambiantes telles que la température et l'humidité de l'air, conformément aux spécifications.
7. Les appareils peuvent être développés en permanence. En cas de divergence entre les indications relatives aux conditions de fonctionnement, à la puissance ou à d'autres caractéristiques de l'appareil entre le mode d'emploi et l'inscription sur l'appareil, c'est toujours l'indication sur l'appareil qui prime.
8. L'appareil n'est pas adapté aux climats tropicaux ni à une utilisation au-dessus de 2000 m d'altitude.

Attention

Le raccordement de câbles de signal peut entraîner des bruits parasites importants. Veillez à ce que les appareils raccordés à la sortie soient mis en sourdine lors des opérations de branchement. Dans le cas contraire, les niveaux de bruits parasites peuvent entraîner des dommages.

Attention aux volumes élevés des produits AUDIO !

Cet appareil est destiné à un usage professionnel.

L'utilisation commerciale de cet appareil est soumise aux réglementations et directives nationales en vigueur en matière de prévention des accidents.

Dommages auditifs dus à un volume sonore élevé et à une exposition continue : L'utilisation de ce produit peut générer des niveaux de pression acoustique (SPL) élevés qui peuvent entrainer des lésions auditives. Évitez l'exposition à des volumes sonores élevés.

Transmission du SIGNAL par RADIO (par ex. W-DMX ou systèmes audio sans fil, Bluetooth) :

La qualité et les performances des transmissions de signaux sans fil dépendent généralement des conditions environnementales.

Ont une influence sur la portée et la stabilité du signal, par exemple

• blinding (par ex. maçonnerie, constructions métalliques, eau)
• Fréquence radio élevée (p. ex. réseaux W-LAN puissants)
• Interférences
• Rayonnements électromagnétiques (par ex. écrans LED, variateurs de luminosité)

Toutes les indications de portée se rapportent à une application en champ libre avec contact visuel sans influences perturbatrices!

L'exploitation de stations émettrices est soumise à des dispositions administratives. Celles-ci peuvent varier d'une région à l'autre et doivent être vérifiées par l'opérateur avant la mise en service (p. ex. fréquence radio et puissance d'émission).

Avertissement

Les appareils avec transmission de signaux sans fil ne sont pas adaptés à une utilisation dans des zones sensibles où le fonctionnement radio peut entrainer d'éventuelles interactions. Il s'agit par exemple

• les hôpitaux, centres de santé ou autres établissements de soins de santé qui dispensent des traitements aux patients avec du personnel et des équipements spécialisés.
• Zones Ex de classe I, II et III
• Zones interdites
• Installations militaires Avions ou véhicules
• Zones où l'utilisation des téléphones portables est interdite

Consignes pour les équipements mobiles d'intérieur

1. Fonctionnement temporaire! L'équipement événementiel est conçu pour une utilisation temporaire.
2. L'utilisation continue ou l'installation permanente peut entraîner une dégradation du fonctionnement et un vieillissement prématuré des appareils.

Contenu de la livraison

Retirez le produit de son emballage et enlevez tout le matériel d'emballage.

Vérifiez que la livraison est complète et intacte et informez votre distributeur immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

Le produit est livré avec

• 1x LD MAILA SPA module d'amplification pour MAILA satellites
• 1x câble d'alimentation
• 1x anneau de levage M10 Mode d'emploi

Propriétés

MAILA SPA est le seul module MAILA sans haut-parleurs intégrés - et pourtant il fait partie intégrante du concept MAILA. Sa polyvalence se laisse déjà deviner si on considère l'éventail des sets MAILA : Le module d'amplification MAILA SPA est utilisé aussi bien dans le plus petit set ground stack MAILA-S que dans la grande variante MAILA XL avec des arrays volants.

MAILA SPA est un module d'amplification au design élégant en aluminium unibody avec un amplificateur intégré de 1,25 kW avec SysCore® DSP pour la commande de jusqu'à huit satellites MAILA SAT. Grâce au système SmartLink+, les satellites se fixent facilement et reçoivent le signal audio sans fil. De plus, SmartLink+® permet de déterminer de manière autonome les satellites installés pour un traitement DSP automatique ou manuel au choix. Comme pour le module à colonne MAILA COL, les utilisateurs peuvent réaliser avec MAILA SPA aussi bien des configurations Ground-Stack avec une barre d'écartement (fournie dans le kit MAILA S) que des systèmes suspendus avec l'adaptateur de montage EasyMount+.

Avec LogoLink®, LD Systems a doté MAILA d'une innovation supplémentaire. Grâce à l'application gratuite MAILA App (iPadOS), chaque système MAILA peut être adapté rapidement, facilement et en détail et alimenté sans fil par des mises à jour logicielles. Une fois connectée, l'application reconnaît automatiquement les composants MAILA existants et permet de configurer le système de manière optimale avant et pendant un événement. Le clou du spectacle : Les antennes sans fil nécessaires sont intégrées de manière invisible dans le logo LD du MAILA SPA.

MAILA APP (iPadOS)

L'application MAILA pour iPadOS est disponible gratuitement dans l'App Store.

DANGER:

Placez toujours le système de haut-parleurs à un endroit approprié, sur une surface suffisamment solide, plane et horizontalement. Assurez-vous que le système de haut-parleurs ne puisse pas tomber, par exemple, du bord d'une scène (en raison de vibrations, par exemple).

DANGER:

L'installation en hauteur requiert une grande expérience, notamment le calcul des limites de la charge de travail, du matériel d'installation utilisé et le contrôle régulier de la sécurité de tous les matériaux et équipements d'installation. Si vous n'avez pas ces qualifications, n'essayez pas de faire une installation vous-même, mais utilisez l'aide d'entreprises professionnelles. Il existe un risque que des appareils qui ne sont pas correctement montés et sécurisés se détachent et tombent. Des personnes peuvent ainsi être gravement blessées ou tuées.

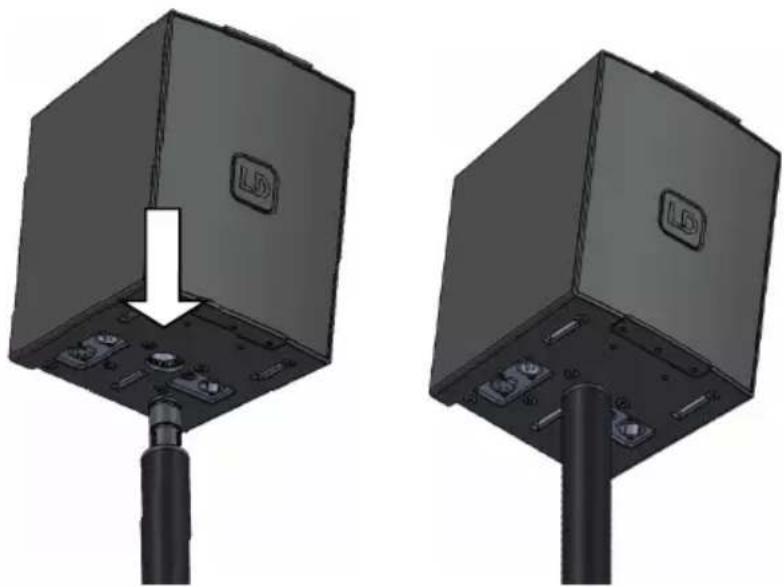

Montez le module d'amplification sur la barre d'espacement : encliquetez le module d'amplification dans la direction de diffusion souhaitée par le haut sur la barre d'écartement LD MAILA DB déjà montée sur le subwoofer. Une rotation involontaire du module d'amplification est empêchée par un principe de rainure et de languette.

Utilisez le support pour accroche EasyMount+, disponible en option, pour le montage sur structure métallique (référence LDMAILATMB).

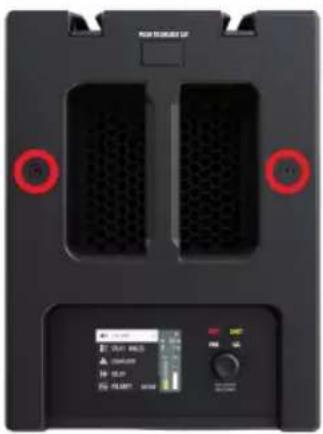

Deux filetages M10 se trouvent à l'arrière du module amplificateur MAILA SPA (voir marquages). Utilisez l'un d'eux pour bloquer le module d'amplification lors du montage de la traverse. Retirez la vis aveugle insérée à l'aide d'un outil approprié. Un boulon à œil M10 est compris dans la livraison du MAILA SPA. Vissez le boulon à œil dans le filetage désormais libre et veillez à ce qu'il soit bien fixé. Pour sécuriser le module d'amplification, utilisez une corde de sécurité appropriée et tenez compte du poids total des haut-parleurs satellites montés sur le module d'amplification.

Remarque

Il n'est pas nécessaire de fixer les satellites à l'aide d'un câble de sécurité, car la connexion SmartLink+ remplit les critères de sécurité inhérente.

Si vous le souhaitez, les haut-parleurs satellites peuvent toutefois être sécurisés à l'aide du deuxième filetage M10 sur le module d'amplification.

CONNEXIONS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE

PowerCON TRUE1 Prise d'entrée secteur. Un câble d'alimentation approprié est inclus dans la livraison

2 INPUT

Entrée ligne symétrique avec prise XLR femelle à 3 pôles verrouillable.

3 THRU

Sortie ligne symétrique pour retransmettre le signal d'entrée ligne (prise XLR mâle à 3 pôles).

Bride de trépied pour la barre d'écartement LD MAILA DB.

Douilles de maintien pour l'arceau de vol EasyMount+ LD MAILA TMB.

6 LC-DISPLAY

Écran graphique LCD multifonctionnel avec éclairage.

Encodeur rotatif-poussoir pour naviguer dans le menu principal et les sous-menus et pour ajuster les paramètres du système. Sélectionnez les différents éléments du menu principal et des sous-menus en tournant l'encodeur et confirmez votre sélection en appuyant sur l'encodeur. Modifiez une valeur numérique ou un état dans un point de menu en tournant l'encodeur et confirmez la modification en appuyant sur l'encodeur. Pour remonter d'un niveau dans la structure du menu, sélectionnez le symbole fléché < et confirmez votre choix.

Appuyez sur l'encodeur pendant environ 2 secondes pour couper le son du module d'amplification, puis appuyez à nouveau pendant environ 2 secondes pour le rétablir.

PWR - (power)

L'indicateur PWR s'allume en blanc lorsque l'appareil est correctement connecté au secteur et allumé.

SIG-(signal)

L'indicateur SIG s'allume en blanc lorsqu'un signal audio est présent dans l'appareil.

LIMIT - (limiteur)

Le voyant LIMIT s'allume en jaune lorsque le module d'amplification fonctionne à la limite supérieure de ses possibilités. Une brève illumination de la LED n'est pas critique. Pour protéger le système, tout niveau de signal excessif est atténué en douceur par le limiteur intégré. La réduction de niveau est représentée graphiquement sur l'écran sous GR (Gain Reduction). Si le voyant du limiteur s'allume de façon prolongée ou en permanence, baissez le volume sonore.

PROT - (protect)

L'indicateur PROT s'allume en rouge si le module d'amplification est surcharge ou en surchauffe. Le module d'amplification est alors automatiquement coupé (Mute). Une fois les conditions normales rétablies, le module revient à son mode de fonctionnement habituel au bout de quelques minutes.

Sur le bord supérieur arrêté du module d'amplification se trouve le bouton de déverrouillage permettant de libérer un haut-parleur satellite monté.

Ouvertures d'aeration

Pour éviter d'endommager l'appareil, ne couvrez pas les ouvertures d'aération à l'arrière et veillez à ce que l'air puisse circuler librement.

Remarques

• Lors de la mise sous tension, tous les réglages, tels que VOLUME et EQUALIZER, sont chargés tels qu'ils étaient avant l'extinction. Àprès un court instant, le module d'amplification est prêt à fonctionner.
• Après environ 30 secondes sans aucune entrée par le bouton rotatif, l'écran quitte les niveaux inférieurs de la structure du menu et revient automatiquement à l'écran principal, avec la sélection VOLUME.

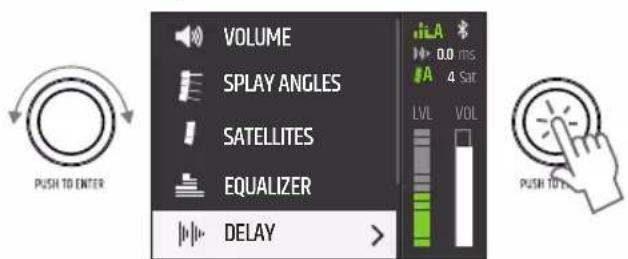

Ecran principal

En fonctionnement normal, l'écran principal est activé et affiche VOLUME avec la valeur actuelle, la durée de délai et le nombre de satellites utilisés. L'état du Bluetooth, le niveau de volume (LVL), le gain (VOL) et l'état de l'égaliseur automatique (AUTO EQ) et de la détection automatique des satellites (AUTO DETECT) sont affichés graphiquement. La réduction du niveau par le limiteur intégré est affichée sous GR (Gain Reduction). Si l'indicateur rouge CLIP s'allume, cela signifie que l'étage d'entrée fonctionne au-dessus de la limite de distorsion.

Réduisez le niveau de sortie de l'appareil audio source (par exemple, la console de mixage) jusqu'à ce que l'indicateur CLIP ne s'allume plus et que le module d'amplification reproduise les signaux audio sans distorsion.

Réglez le niveau du module d'amplification à l'aide de l'encodeur directement à partir de l'écran principal, ou sélectionnez VOLUME dans le menu principal, confirmez puis réglez la valeur souhaitée entre -40 dB et +10 dB.

Mute: Appuyer sur l'encodeur pendant environ 2 secondes pour couper le son du module d'amplification et appuyer à nouveau pendant environ 2 secondes pour le rétablir (à tous les niveaux de menu).

Montage sur barre d'écartement :

Pour permettre le calcul automatique de l'angle d'écartement optimal des satellites, la rotation de l'affichage de l'écran doit être correctement réglée.

Point de menu ROTATION, état : standing

Le nombre d'enceintes satellites utilisées est automatiquement détecté par l'électronique du module si vous avez sélectionné ON dans le menu SATELLITES sous AUTO DETECT. Vous pouvez également entrer manuellement le nombre correspondant de satellites sous QUANTITY et désactiver la détection automatique (AUTO DETECT OFF).

Pour saisir les données relatives à la zone du public et à la hauteur du point de mesure, sélectionnez SPLAY ANGLES dans le menu principal, confirmez, puis sélectionnez le sous-menu correspondant et confirmez à nouveau.

Sélectionnez dans Sat. Height la valeur appropriée de la hauteur de la base du satellite le plus bas, mesurée à partir de l'emplacement du public et la valeur de la distance séparant le système de diffusion du dernier rang du public (Coverage) en mètres. Dans le champ Seated, définissez si le public est debout (Seated OFF) ou assis (Seated ON). Les angles d'inclinaison optimaux pour chaque satellite sont alors automatiquement affichés. Pour quitter le niveau de menu, sélectionnez le symbole de la flèche et confirmez la sélection.

Les angles de diffusion se règlent manuellement sur les enceintes satellites. Régler correctement les angles d'inclinaison indiqués est obligatoire pour obtenir une distribution optimale du son sur la zone d'écoute indiquée.

Montage sur traverse :

Pour permettre le calcul automatique de l'angle d'écartement optimal des satellites et du point d'accrochage optimal de l'étrier de vol EasyMount+ (en cas de montage sur traverse), la rotation de l'affichage de l'écran doit être correctement réglée.

Point de menu ROTATION, état: flying

Le nombre d'enceintes satellites utilisées est automatiquement détecté par l'électronique du module si vous avez sélectionné ON dans le menu SATELLITES sous AUTO DETECT. Vous pouvez également entrer manuellement le nombre correspondant de satellites sous QUANTITY et désactiver la détection automatique (AUTO DETECT OFF).

Pour saisir les données relatives à la zone du public et à la hauteur du point de mesure, sélectionnez SPLAY ANGLES dans le menu principal, confirmez, puis sélectionnez le sous-menu correspondant et confirmez à nouveau.

Choisissez parmi Rig. Height la valeur adequate de la hauteur du bord supérieur du satellite le plus haut, mesurée à partir de l'emplacement du public et de la distance entre le système de diffusion et la rangée arrière du public (couverture) en mètres. Dans le champ Seated, définissez si le public est ABOUT (Seated OFF) ou assis (Seated ON). Les angles d'inclinaison optimaux pour chaque satellite sont alors automatiquement affichés. Pour quitter le niveau de menu, sélectionnez le symbole de la flèche et confirmez la sélection.

Les angles de diffusion se règlent manuellement sur les enceintes satellites. Régler correctement les angles d'inclinaison indiqués est obligatoire pour obtaining une distribution optimale du son sur la zone d'écoute indiquée. Le point d'accrochage optimal est affiché sous PICK.

Satellites

Le nombre d'enceintes satellites utilisées est automatiquement détecté par l'électronique du module si vous avez sélectionné ON dans le menu SATELLITES sous AUTO DETECT. Vous pouvez également entrer manuellement le nombre correspondant de satellites sous QUANTITY et désactiver la détection automatique (AUTO DETECT OFF).

AUTO EQ ON: Un égaliseur intelligent égalise automatiquement le système en fonction du nombre de satellites utilisés et des specifications sous Sat. ou Rig. Height, Coverage et Seated. Si l'égalisation automatique n'est pas souhaitée, elle peut être désactivée (AUTO EQ OFF). L'égaliseur AUTO fonctionne independamment de l'égaliseur 10 bandes entièrement paramétrique.

Les statuts des fonctions correspondantes sont affichés à l'écran :

A	AUTO EQ ON
A	AUTO EQ OFF
A	AUTO DETECT ON
	AUTO DETECT OFF
4 Sat	Nombre de satel

Le DSP (Digital Signal Processor) intégré propose un puissant égaliseur paramétrique à 10 bandes.

Sélectionnez EQUALIZER dans le menu principal et confirmez la sélection.

Le fonctionnement des bandes 1 et 10 de l'égaliseur peut être réglé à loisir comme entièrement paramétrique ou comme low-shelf (bande 1, LS) ou hi-shelf (bande 1 10, HS).

EQ ON / OFF
NO FREQ Q GAIN
130	-20000 0.1	-10.0 / LS -20 +10
230	-20000 0.1	-10.0 -20 +10
330	-20000 0.1	-10.0 -20 +10
430	-20000 0.1	-10.0 -20 +10
530	-20000 0.1	-10.0 -20 +10

EQ ON / OFF
NO FREQ Q GAIN
6 30 - 20000 0.1 -		10.0 -20 - +10
7 30 - 20000 0.1 -		10.0 -20 - +10
8 30 - 20000 0.1 -		10.0 -20 - +10
9 30 - 20000 0.1 -		10.0 -20 - +10
10 30 - 20000		0.1 - 10.0 / HS	-20 - +10

Pour régler la fréquence en Hertz sous FREQ, le facteur Q ou le fonctionnement des bandes 1 et 10 sous Q et le gain en dB sous GAIN, sélectionnez la colonne correspondante dans la bande d'égalisation souhaitée (NR 1 - 10), confirmez, réglez la valeur comme vous le souhaitez et confirmez à nouveau. La valeur sélectionnée est alors affichée sur fond blanc.

Les bandes EQ peuvent être désactivées individuellement en sélectionnant le nombre de bande et en confirmant. Au lieu d'un symbole de coche, un X est maintenant affiché et les valeurs dans la bande correspondante apparaissent en gris. Pour activer la bande, sélectionner à nouveau et confirmer. L'ensemble de l'égaliseur peut être désactivé en sélectionnant la ligne EQ, en confirmant, puis en sélectionnant OFF et en confirmant à nouveau. Toutes les valeurs de l'égaliseur sont désormais grisées. Pour activer l'égaliseur, sélectionnez ON et confirmez. Pour quitter le niveau de menu, sélectionnez le symbole de la flèche et confirmez votre choix.

Pour retarder le signal audio, sélectionnez DELAY, confirmez, puis sélectionnez le point de sous-menu souhaité et confirmez à nouveau. La valeur ou l'état peut notamment être réglé selon vos souhaits, confirmez chaque entrée.

DELAY TIME	x.x ms / m / ft	Régler le temps de retard dans l'unité de retard sélectionnée
DELAY UNIT ms U	Unité de délal Millisecond
	m Unité de délal Mètre
	ft Unité Delay Pied
TEMPERATURE x °C / °F Régler la température ambiente dans l'unité de température sélectionnée
TEMP. UNIT °C U	Unité de température Celsius
	°F Unité de température Fahrenheit

Pour quitter le niveau de menu, sélectionnez le symbole de la flèche et confirmez votre choix.

Pour régler la polarité du signal audio, Sélectionnez POLARITY, confirmez, puis Sélectionnez l'état souhaité et confirmez la sélection.

POLARITY n	normal polariténormale
	inversé polaritéinversée

Rotation

Pour régler la rotation de l'affichage, Sélectionnez ROTATION, confirmez, puis désélectionnez l'état souhaité et confirmez votre choix.

Pour permettre le calcul automatique de l'angle d'écartement optimal des satellites et du point de suspension optimal de l'étrier de vol EasyMount (en cas de montage sur traverse), la rotation de l'affichage de l'écran doit correspondre au type de montage.

• Montage sur barre d'écartement: ROTATIONABOUT
• Montage sur traverse (rotation de ): ROTATION flying

ROTATION	standing	debout
	flying	Montage de la traverse

Pour accéder au menu de configuration du système, sélectionnez SETTINGS et confirmez votre choix. Sélectionnez ensuite le sous-menu souhaité et confirmez votre choix.

PUSH TO ENTER

PIN LOCK * * *	← ① Entre le code PIN pour verrouiller (LOCK)	Protégéz le module d'amplification contre toute utilisation accidentelle et non autorisée en activant la fonction de verrouillage. Saisissez un code PIN à 4 chiffres et confirmez la saisie. L'accès n'est désormais possible qu'après avoir saisi le code PIN. Réinitialisation du code PIN : appuyez sur l'encodeur et maintenez-le,enforcé lors de la mise sous tension(connectez l'appareil sur le secteur).
BLUETOOTH OFF		Bluetooth désactivé.
	ON	Bluetooth activé. Accès au système via l'application tablette.
DISPLAY Brightness Permet de régler la luminosité de l'écran, de 10% à 100%.
				Screensaver Actif	Déactivati on de l'éclairage de l'écran après env.1 minute sans entrée par l'encodeur rotatif-touche.
					inactif L'éclairage de l'écran est allumé en permanence
FIRMAWARE	Système	xxx Affichage de la version du micrologiciel de l'ordinateil
	Wireless :	xxx.xxx Affichage de la version de micrologiciel du module sans fil.
RESET	FACTORY DEFAULT	Pour rétablier les paramètres d'usine : sélectionnez RESET et confirmez.
	RESET

(les illustrations du menu de l'appareil peuvent varier légèrement en fonction de la version du logiciel)

Téléchargez l'application MAILA disponible gratuitement dans l'App Store sur votre tablette et installez-la. Activez Bluetooth dans les réglages système des composants MAILA actifs. Activez également Bluetooth dans les paramètres système de votre tablette et démarrez la MAILA App. Les composants MAILA avec Bluetooth activé à portée sont maintenant automatiquement affichés dans la MAILA App après un court laps de temps.

Vérifiez à l'aide de l'application MAILA si un nouveau firmware est disponible pour votre appareil. Lancez la procédure de mise à jour via MAILA App. Veillez à ce que la connexion sans fil entre l'appareil et la tablette soit stable et n'éteignez ni l'appareil ni la tablette avant la fin de la procédure de mise à jour. L'interruption de la procédure de mise à jour peut entrainer un dysfonctionnement de l'appareil. L'application MAILA pour iPadOS est disponible gratuite dans l'App Store.

Indication-led

Le module d'amplification dispose d'une LED d'affichage blanche sur la face avant, derrière la grille frontale. Celle-ci peut être activée pour identifier facilement le module d'amplification à l'aide de l'application MAILA. L'application MAILA pour iPadOS est disponible gratuitement dans l'App Store.

LDMAILAFC1 (Flightcase pour 4x SAT, 1x SPA, 1x barre d'écartement) LDMAILAFC3 (Flightcase pour 8x SAT, 1x SPA, 1x EasyMount+) LDMAILADB (barre d'écartement) LDMAILATMB (barre de vol EasyMount+)

Entretien, maintenance et réparation

Pour garantir le bon fonctionnement de l'appareil à long terme, il faut l'entretenir régulièrement et le réviser si nécessaire. Les besoins en matière d'entretien et de maintenance dépendent de l'intensité et de l'environnement d'utilisation.

Nos recommandons généralement un contrôle visuel avant chaque mise en service. En outre, nous recommandons d'effectuer toutes les 500 heures de fonctionnement ou, en cas d'utilisation moins intensive, au plus tard après un an, toutes les mesures d'entretien mentionnées ci-dessous et applicables. En cas de defaults dus à un entretien insuffisant, les droits à la garantie peuvent être limités.

Entretien (réalisable par l'utilisateur)

AVERTISSEMENT! Avant toute opération d'entretien, il convient de couper l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

REMARQUE! Un entretien inapproprié peut entraîner une détérioration de l'appareil, voir sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Il faut veiller à ce que l'humidité ne puisse pas pénétrer dans l'appareil.
2. Les ouvertures d'entrée et de sortie d'air doivent être régulièrement nettoyées de la poussière et de la saleté. En cas d'utilisation d'air comprimé, il faut veiller à éviter d'endommager l'appareil (par exemple, les ventilateurs doivent être bloqués pour ce cas).
3. Les câbles et les contacts emboîtables doivent être nettoyés régulièrement et débarrassés de la poussière et de la saleté.
4. En règle générale, il ne faut pas utiliser de produits de nettoyage ou de produits ayant un effet abrasif pour l'entretien, sinon il faut s'attendre à une dépréciation de la qualité de la surface.
5. Les appareils doivent généralement être stockés au sec et protégés de la poussière et des salissures.

Entretien et réparation (uniquement par du personnel qualifié)

DANGER! L'appareil contient des composants sous tension. Même après la déconnexion du réseau, il peut rester une tension résiduelle dans l'appareil, par exemple en raison de condensateurs chargés.

REMARQUE! L'appareil ne contient pas de modules à entretenir par l'utilisateur.

REMARQUE! Les mesures de maintenance et de réparation ne peuvent être effectuées que par un personnel spécialisé autorisé par le fabricant. En cas de doute, adressez-vous au fabricant.

REMARQUE! Les travaux d'entretien réalisés de manière incorrecte peuvent compromettre le droit à la garantie.

Données techniques

Numéro de l'article LDMAILASPA
Type de produit MAILA Amplificateur satellite
Type Actif
Amplificateur Classe D
Puisance (efficace) 1250 W
Caracteristiques de protection Limiteur, Surchauffe, Surtension
Impédance d'entrée 20000 Ohm(s)
Réglages Codeur rotatif/poussoir
Indicateurs Écran LC, Indicateur LED, Limit, Power, Protect, Signal
Entrées ligne 1
Connecteurs d'entrée ligne XLR
Sorties ligne 1
Connecteurs de sortie ligne XLR
Connecteurs de sortie enceintes SmartLink+®
Connectivité sans fil LogoLink® pour le contrôle des applications
Tension secteur	SMPS
Tension secteur	100 V AC - 240 V AC, 50 - 60 Hz
Consommation électrique (maxi)	400 W
Température d'utilisation	0 - 40 °C
Taux d'hygrométrie relative < 80%, pas de condensation
Matériau boitier	Unibody en aluminium moulé
Surface de la coffret Revêtement en poudre
Montage	2 x M10, 25mm MAILA Flange, EasyMount+®
Nombre de poignées	1
Largeur	205 mm
Hauteur	282 mm
Profondeur 226 mm
Poids	7,45 kg
Caracteristicques DSP
Profondeur de bit Convertisseur AD/DA	24 bits
Fréquence d'échantillonnage	48 kHz
Bluetooth
Version Bluetooth	4.2
Puisance de transmission Bluetooth	9 dBm
Gamme de fréquences Bluetooth	2402 - 2480 MHz

Emballage :

1. Les emballages peuvent être intégrés au circuit de recyclage par les voies d'élimination habituelles.
2. Veuillez trier les emballages conformément aux lois sur l'élimination des déchets et aux décrites sur les matériauelles recyclables en vigueur dans votre pays.

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuelle. Directive WEEE Waste Electrical and Electronic Equipment. Les appareils usagés et les piles ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé ou les piles doivent être éliminés par une entreprise de recyclage agréée ou par un service de recyclage communal. Veuillez respecter la réglementation en vigueur dans votre pays!
2. Respectez toutes les lois sur l'élimination des déchets en vigueur dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du revendeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

Piles et accumulateurs :

1. Les piles et les accumulateurs ne doivent pas être jetés avec les ordures ménagères. Les piles et les accumulateurs doivent être éliminés par une entreprise d'élimination des déchets agréée ou par un service d'élimination des déchets communal.
2. Respectez toutes les lois et règlementations relatives à l'élimination des déchets en vigueur dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du revendeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.
4. Les appareils contenant des piles ou des accumulateurs qui ne peuvent pas être enlevés par l'utilisateur doivent être remis à un point de collecte pour appareils électriques.

Garantie du fabricant & limitation de responsabilité

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous trouvez nos conditions de garantie actuelles et la limitation de responsabilité sur: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En cas de service, adressez-vous à votre partenaire commercial.

CONFORMITE CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant). Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/EU)

Declaration de conformite ce

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC, RoHS peuvent être demandées sur [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.

Declaration de conformite UE

Par la présente, Adam Hall GmbH déclare que ce type d'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse suivante : Adresse Internet disponible : www.adamhall.com/compliance/
