Tipo di prodotto	Modulo di amplificazione per satelliti MAILA
Marca	LD Systems
Modello	MAILA SPA
Categoria	Ricevitore
Dimensioni (L x A x P)	205 x 282 x 226 mm
Peso	7,45 kg
Alimentazione	100-240 V AC, 50-60 Hz
Consumo elettrico max	400 W
Amplificatore	Classe D, 1250 W efficaci
Elaborazione DSP	24 bit, 48 kHz
Bluetooth	Versione 4.2
Ingressi linea	1 x XLR femmina bloccabile
Uscite linea	1 x XLR maschio (THRU)
Connettività wireless	SmartLink+® per satelliti, LogoLink® per controllo tramite app
Display e comandi	Display LC con encoder rotativo-pulsante
Indicatori LED	PWR (bianco), SIG (bianco), LIMIT (giallo), PROT (rosso)
Materiale del cabinet	Alluminio pressofuso unibody con rivestimento a polvere
Montaggio	2 x M10, flangia MAILA, EasyMount+®
Temperatura di esercizio	da 0 a 40 °C
Umidità relativa	<80%, senza condensa
Contenuto della confezione	1x modulo SPA, 1x cavo di alimentazione, 1x anello di sollevamento M10, manuale d'uso
Manutenzione e pulizia	Pulire le superfici con un panno umido; non utilizzare prodotti abrasivi
Sicurezza	Non aprire l'apparecchio; rispettare le istruzioni di protezione e montaggio
Garanzia e conformità	CE, WEEE, garanzia del produttore secondo le condizioni Adam Hall

Domande frequenti - MAILA SPA LD Systems

Come configurare i satelliti con il MAILA SPA?

Il numero di satelliti viene rilevato automaticamente se AUTO DETECT è attivo. Puoi anche impostarlo manualmente nel menu SATELLITES tramite QUANTITY.

Come utilizzare l'app MAILA?

Scarica l'app MAILA gratuita sull'App Store (iPadOS). Attiva il Bluetooth sul modulo e sul tablet, quindi avvia l'app per controllare e configurare il sistema wireless.

Come regolare l'equalizzatore parametrico?

Nel menu principale, seleziona EQUALIZER. Puoi regolare ogni banda (1-10) con i parametri FREQ, Q e GAIN. Le bande 1 e 10 possono essere configurate in modalità Low-Shelf o High-Shelf.

Come bloccare il modulo con un codice PIN?

Vai su SETTINGS > PIN LOCK e inserisci un codice a 4 cifre. Per resettare il codice, tieni premuto l'encoder durante l'accensione.

Come eseguire un aggiornamento del firmware?

Tramite l'app MAILA, verifica la disponibilità di un nuovo firmware. Avvia l'aggiornamento tramite l'app assicurando una connessione stabile e non interrompendo il processo.

Qual è la potenza dell'amplificatore?

L'amplificatore integrato eroga 1250 W efficaci in classe D, con protezione contro sovraccarichi e surriscaldamento.

Come montare il modulo su una barra distanziatrice?

Aggancia il modulo dall'alto sulla barra distanziatrice MAILA DB montata sul subwoofer. Imposta la rotazione del display su standing per il calcolo automatico degli angoli.

Come montare il modulo in sospensione?

Utilizza l'EasyMount+® (opzionale) per il montaggio su struttura. Imposta la rotazione del display su flying. Il punto di aggancio ottimale è indicato sotto PICK.

Cosa fare in caso di surriscaldamento o protezione?

Il LED PROT rosso si accende in caso di sovraccarico o surriscaldamento. Il modulo si spegne automaticamente. Lascialo raffreddare; riprenderà il normale funzionamento dopo qualche minuto.

Come pulire e manutenere l'apparecchio?

Prima di qualsiasi manutenzione, scollega l'alimentazione. Pulisci le superfici con un panno umido. Pulisci regolarmente le aperture d'aria per evitare il surriscaldamento. Non utilizzare prodotti abrasivi.

MANUALE UTENTE MAILA SPA LD Systems

INFORMAZIONI SU QUESTO MANUALE UTENTE 101

DESTINAZIONE D'USO 101

SPIEGAZIONI DI TERMINI SIMBOLI 101

SICUREZZA 102

CONTENUTO DELLA FURNITURA 105

PROPRIETA 106

MAILA APP (iPadOS) 106

COSTRUZIONE 106

CONNECTIONI, CONTROLLI ED ELEMENTI DI VISUALIZAZIONE 108

FUNZIONAMENTO 110

MAILA APP 116

ACCESSORI OPZIONALI 116

CURA, MANUTENZIONE E RIPARAZIONE 116

DIMENSIONI 117

INDICAZIONI 118

DISPOSIZIONE 119

DICHIARAZIONI DEL FABBRICANTE 120

ENGLISH

ACCESORIOS OPCIONALES

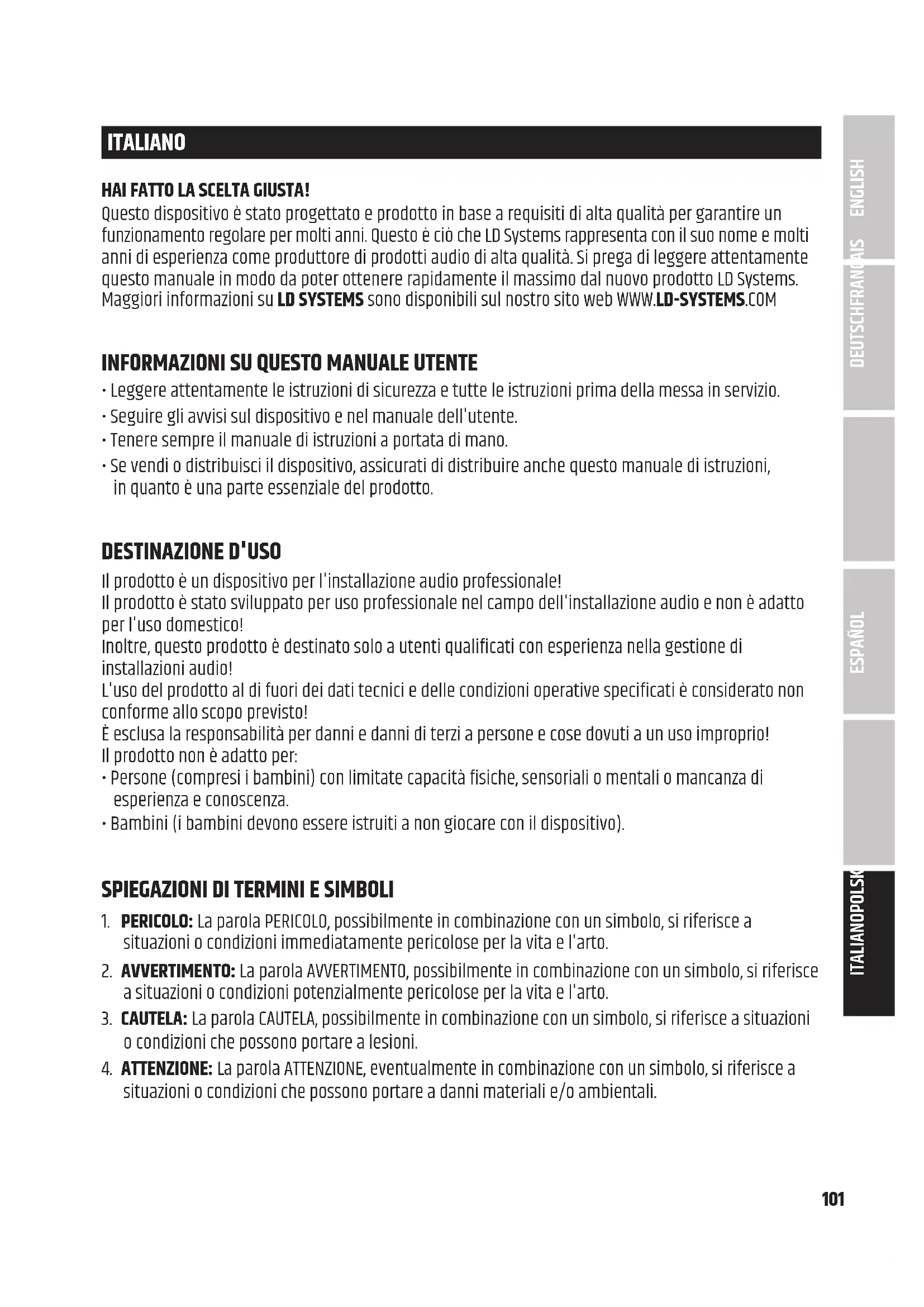

Questo dispositivo è stato progettato e prodotto in base a requisiti di alta qualità per garantire un funzionamento regolare per molti anni. Questo ècisionhe LD Systems rappresenta con il suo nome e molti anni di esperienza come produttore di prodotti audio di alta qualità. Si prega di leggere attendamenteQuesto manuale in modo da poter ottenerapiudamente il massimo dal nuovo prodotto LD Systems. Maggiori informazionisu LD SYSTEMS sono disponibili sul loro site web WWW.LD-SYSTEMS.COM

INFORMAZIONI SU QUESTO MANUALE UTENTE

• Leggere attendamente le istruzioni di sicurezza e tutte le istruzioni prima della messa in servizio.
• Seguire gli avvisi sul dispositorio e nel manuale dell'utente.
• Tenere sempre il manuale di istruzioni a portata di mano.
• Se vendi o distribuisci il disposativo, assicurati di distribuire ancche questo manuale di istruzioni, in quanto è una parte essenziale del prodotto.

DESTINAZIONE D'USO

Il prodotto è un dispositivo per l'installazione audio professionale!

Il prodotto è stato sviluppato per uso professionale nel Campo dell'installazione audio e non è adatto per l'uso domestico!

Inoltre, quello prodotto è destinato solo a utenti qualiati con esperienza nella gestione di installazioni audio!

L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificati è considerato non conforme allo scopo previsto!

É esclusa la responsabilità per anni e anni di terzi a persone e cose dovuti a un uso improprio! Il prodotto non è adatto per:

• Persone (compresi i bambini) con limitate capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza.
• Bambini (i bambini devono essere istruiti a non giocare con il dispositivo).

SPIEGAZIONI DI TERMINI SIBBOLI

1. PERICOLO: La parola PERICOLO, possibilmente in combinazione con un symbolo, si riferisce a situazioni o condizioni immediatamente pericolose per la vita e l'arto.
2. AVVERTIMENTO: La parola AVVERTIMENTO, possibilmente in combinazione con un symbolo, si riferisce a situazioni o condizioni potenzialmente pericolose per la vita e l'arto.
3. CAUTELA: La parola CAUTELA, possibilmente in combinazione con un symbolo, si riferisce a situazioni o condizioni che possono portare a lesions.
4. ATTENZIONE: La parola ATTENZIONE, eventualmente in combinazione con un symbolo, si riferisce a situazioni o condizioni che possono portare a danni materiali e/o ambientali.

Questo symbolo indica pericoli che possono causare scosse elettriche.

Questo symbolo indica punti di pericolo o situazioni pericolose.

Questo symbolo indica i pericoli derivanti da superfici calde.

Questo symbolo indica i pericoli causati da volumi elevati.

Questo significato indica ulteriori informazioni sul funzionamento del prodotto.

Questa icona indica un dispositivo che non contiene parti sostituibili dall'utente.

SICUREZZA

PERICOLO:

1. Non aprire o modificare il dispositivo.
2. Se il disposativo non funziona più correttamente, liquidi o oggetti sono entrati all'interno del disposativo o il disposativo è stato danneggiato in altri modo, spegnerlo immediatamente e scollegarlo dall'alimentazione. Questo disposativo può riparato solo da personale autorizzato.
3. Per i dispositivi di classe di protezione 1, il conduztre di protezione deve essere collegato correttamente. Non interrompere mai il conduztre di protezione. I dispositivi di classe di protezione 2 non hanno un conduztre di protezione.
4. Assicurarsi che i cavi sotto tensione non siano piegati o altrimenti danneggiati meccanicamente.
5. Non collegare mai il fusibile del dispositivo.

AVVERTIMENTO:

1. Il disposativo non deve essere什么意思 in funzione se presenta danni evidenti.
2. Il disposativo può essere installato solo in uno stato privo di tensione.
3. Se il cavo di alimentazione del dispositivo è danneggiato, il dispositivo non deve esseregresso in funzione.
4. Le linee elettriche fisse possono essere sostuite solo da una persona qualificata.

ATTENZIONE:

1. Non mettere in funzione il dispositivo se è stato esesto a forti fluttuazioni di temperatura (ad esempio, dopo il trasporto). L'umidità e la condensa potrebbero danneggiare il dispositivo. Non accendere il dispositivo fino a quando non ha raggiunto la temperatura ambiente.
2. Assicurarsi che la tensione e la frequenza della rete elettrica corrispondano ai valori specificati sul dispositivo. Se il dispositivo dispone di un selettore di tensione, non collegare il dispositivo finché non è impostato correttamente. Utilizzare solo cavi di alimentazione adatti.
3. Per scollegare il dispositivo alla rete elettrica, non è sufficiente premere l'interruttore on/off sul dispositivo.
4. Assicurarsi che il fusabile inserito corrisponda al tipo stampato sul disposativo.
5. Assicurarsi che siano state adottate misure appropriate contro la sovratensione (ad es. fulmini).
6. Preendale nota della corrente di uscita massima specificata sui dispositivi con connessione di spegnimento. Si noti che il consumo energetico totale di tutti i dispositivi collegati non supera il valore specificato.
7. Sostituire le linee elettriche collegabili solo con cavi originali.

PERICOLO:

1. Soffocamento! I sacchetti di plastica e le piccole parti devono essere tenuti fuori alla portata di persona (compresi i bambini) con capacité fisiche, sensoriali o mentali limitate.
2. Pericolo di cadere! Assicurati che il dispositivo sia installato in modo sicuro e non possa cadere. Utilizzato solo treppiedi o elementi di fissaggio adatti (in particolare per installazioni fisse). Assicurarsi che gli accessori siano installati e fissati correttamente. Assicurarsi che le norme di sicurezza applicabili siano rispetto.

AVVERTIMENTO:

1. Utilizzare il disposativo solo nel modo previsto.
2. Utilizzare il dispositivo solo con gli accessori consigliati e previsti dal produttore.
3. Durante l'installation, osservare le norme di sicurezza applicabili al proprio paese.
4. Dopo aver collegato il dispositivo, controllare tutti i percorsi dei cavi per evitare danni o incidenti, come i rischi di inciampo.
5. Assicurati di osservare la distance minima specificata dai materiali normalmente infiammabili! Se non esclicitamente indicato, la distance minima è di 0,3 m.

CAUTELA:

1. Nel caso di parti mobili come staffe di montaggio o altre parti mobili, è possibile bloccare.
2. Nel caso di dispositivi con componenti motorizzati, esiste il rischio di lesions dovute al movimento del disposativo. Movimenti improvvisi del disposativo posso portare a reazioni di sorpresa.

ATTENZIONE:

1. Non installare o utilizzare il dispositivo vicino a radiatori, accumulatori di calorie, stufe o altre fonti di calorie. Assicurarsi che il dispositivo sia sempre installato in modo tale che sua sufficientemente raffreddato e non possa surriscaldarsi.
2. Non posizionare fonti di accensione come candele accese vicino al dispositivo.
3. Le prese d'aria non devono essere coperte e le ventole non devono essere bloccate.
4. Utilizzare l'imballaggio originale o l'imballaggio fornito dal produttore per il trasporto.
5. Evitare urti o colpi che colpiscono il dispositorio.
6. Osservare il grado di protezione IP, nonché le condizioni ambientali come temperatura e umidità secondo le specifiche.
7. I dispositivi sono essere continuamente sviluppati ulteriormente. In caso di deviazione delle informazioni sulle condizioni operative, le prestazioni o altre proprietà del dispositorio tra le istruzioni per l'uso e l'etichetta del dispositorio, le informazioni sul dispositorio hanno sempre la priorità.
8. Il disposivo non è adatto per climi tropicali e per operazioni superiori a 2000 m sul livello del mare.

CAUTELA:

Il collegamento di cavi di segnale può causare un rumore significativo. Assicurarsi che i dispositivi collegati all'uscita siano disattivati durante le operazioni di collegamento. In caso contrario, i livelli di rumore possono causare danni.

ATTENZIONE ALTI VOLUMI PER I PRODOTI AUDIO!

Questo dispositivo è destinato all'uso professionale.

Il funzionamento commerciale di questo disposativo è soggetto alle normative nazionali applicabili e alle linee guida per la prevenzione degli incidenti.

Danni all'udito dovuti a volumi elevati e carico continuo: quando si utilizza questo prodotto, è possibile generare livelli di pressione sonora elevati (SPL), che possono causare danni all'udito. Evitare l'esposizione a volumi elevati.

TRASMISSION DEL SEGNALE VIA RADIO (ad es. W-DMX o sistemi radio audio, Bluetooth):

La qualità e le prestazioni delle trasmissioni di segnali wireless dipendono generalmente dalle condizioni ambientali.

L'influenza sulla portata e sulla stabilità del segnale hanno ad esempio:

• Schermatura (ad es. muratura, strutture metalliche, acqua)
  Elevato volume radio (ad es. forti reti W-LAN)
• Interferenza
• Radiazione elettromagnetica (ad es. pareti video a LED, dimmer)

Tutte le specifiche della gamma si riferisce con lo applicazione in campo libero con contatto visivo alla interferenze!

Il funzionamento dei trasmettitori è soggetto a regolamenti ufficiali. Questi sono variate da regione a regione e devono essere controllati dall'operaatore prima della messa in servizio (ad esempio radiofrequenza e potenza di trasmissione).

AVVERTIMENTO:

I dispositivi con trasmissione del segnale wireless non sono adatti per il funzionamento in aree sensibili in cui il funzionamento radio può portare a possibili interazioni.

Questi includono, ad esempio:

• Ospedali, centri sanitari o altre strutture sanitarie che forniscono cure ai pazienti con personale e attrezzature specializzate.
• Aree pericolose delle classi I, II e III
• Areeriservate
• Installazioni militari
  Aeromobili o veicoli
• Are in cui è vietato l'uso di Telefoni cellulari

NOTE PER ATTREZZATURE PORTATILI PER INTERNI

1. Operazione temporaria! L'attrezzatura per eventi è fondamente progettata solo per il funzionamento temporaneo.
2. Il funzionamento continuo o l'installazione permanente possono portare a compromissione della funzione e invecchiamento precoce dell'apparecchiatura.

CONTENUTO DELLA FORNITURA

Rimuovere il prodotto alla confazione e rimuovere tutto il materiale di imballaggio. Controlla la completenesse e l'integrità della consegna e ti preghiamo di avvisare il tuo distributore immediatamente dopo l'acquisto se la consegna non è complete o danneggiata. Il prodotto viene fornito con:

• 1x modulo amplificatore LD MAILA SPA per MAILA satelliti
• 1x cavo di alimentazione
• bullone ad occhiello M10
  Istruzioni

PROPRIETA

MAILA SPA è l'unico modulo MAILA perché altoparanti integrati - e tuttavia parte integrazione del concetto MAILA. La sua versatilità può essere indovinata quando si guarda alla gamma di set MAILA: Il modulo amplificatore MAILA SPA viene utilizzato via nel più piccolo set di stack di terra MAILA-S che nella versione grande MAILA XL con array volati.

MAILA SPA è un modulo amplificatore dall'elegante design unibody in alluminio con amplificatore di potenza integrato da 1,25 kW con SysCore® DSP per il controllo di un massimo di otto satelliti MAILA SAT. Tramite ilsystema SmartLink+®, i satelliti possono essere facilitmente collegati e forniti in modalità wireless con il segnale audio. Inoltre, SmartLink+® consente la determinazione indipendente dei satelliti installati per l'elaborazione DSP automatica o manuale. Come per il modulo a colonna MAILA COL, MAILA SPA consenteagli utenti di implementare configurazioni di stack di terra con un'asta distanziatrice (fornita nel maila S Set) e sistemi volati con l'adattatore di montaggio EasyMount+®.

Con LogoLink®, LD Systems maila ha aggiunto un'altra innovazione. Tramite l'app gratuite MAILA (iPadOS), agli sistema MAILA può essere adattato in modo rapido, semplice e dettagliato e fornito in modalità wireless con aggiornamenti software. Una volta connessa, l'app rileva automaticamente i componenti MAILA esistenti e consente di configurare ilsystema in modo ottimale in anticipo e durante un evento. Il momento clou: Le antennewireless richieste sono integrate in modo invisibile nel logo LD della MAILA SPA.

MAILA APP (iPadOS)

L'applicazione MAILA per iPadOS è disponibile gratuite sull'App Store.

COSTRUZIONE

PERICOLO:

Posizione sempre ilsystema di altoparlanti in un luogo adatto su una superficie sufficientemente portante, piana e orizzontale. Assicurarsi che il systema di altoparlanti non possa cadere dal bordo di un palco (ad esempio a causa di vibrazioni).

PERICOLO:

L'assemblaggio aereo richiede una vasta esperienza, incluso il calcolo dei limiti del carico di lavoro, il materiale di INSTALLazione utilizzato e la revisione regolare della sicurezza di tutti i materiali e le attrezzature di INSTALLazione. Se non si dispone di queste qualifiche, non provare a fare un'installazione da soli, ma utilizzato l'aiuto di aziende professionali. C'e il rischio che i dispositivi assemblati e fissati in modo errato si allentino e cadano. Di conseguenza, le persone possono essere gravamente ferite o uccise.

Montare il modulo amplificatore sull'asta di distance: Collegare il modulo amplificatore nella direzione del fascio desiderata dall'alto all'asta distanziatrice LD MAILA DB giornata sul subwoofer. La torsione involontaria del modulo amplificatore è impedita da un principio maschio-femmina.

Utilizzare la staffa volante EasyMount+, disponibile come opzione, per il montaggio su truss (codice articolo LDMAILATMB).

Sul retro del modulo amplificatore MAILA SPA sono presenti due filettature M10 (vedi marcature). Utilizzare uno di essi per fissare il modulo amplificatore durante il montaggio della traversa. Rimuovere la vite cieca insertita con un attrezzo adatto. Nella fornitura di MAILA SPA è incluso un golfare M10. Avvitare il golfare nella filettatura ora libera e assicurarsi che sua ben fissato. Utilizzare una corda di sicurezza adeguata per fissare il modulo amplificatore e tenereiconto del peso totale dei diffusori satellite montati sul modulo amplificatore.

NOTA

Non è necessario fissare i satelliti con un cavo di sicurezza, poiché la connessione SmartLink+ soddisfa i criteri di sicurezza intrinseca.

Tuttavia, se lo si desidera, i diffusori satellite possono essere fissati al modulo amplificatore utilizzando la seconda filettatura M10.

CONNECTIONI, CONTROLLI ED ELEMENTI DI VISUALIZAZIONE

1 POWER INPUT

Jack di ingresso alimentazione PowerCON TRUE1. É incluso un cavo di alimentazione adatto

2 INPUT

Ingresso di linea bilanziato con presa XLR femmina a 3 poli bloccabile.

3 ATTRAVERSO

Uscita di linea bilanciata per l'inoltro del segnale di ingresso di linea (presa XLR maschio a 3 poli).

4 FLANGIA TREPPIEDE

Flangia treppiede per l'asta di distance LD MAILA DB.

5 BOCCOLE DI TENUTA

Prese di tenuta per la staffa di volo EasyMount+ LD MAILA TMB.

6 LC-DISPLAY

Display grafico multifunzionale LC con illuminazione.

Encoder push rotativo per la navigazione nel menu principale e nei sottomenu e la regolazione delle impostazioni di sistema. Selezionale are singole voci di menu nel menu principale e nei sottomenu ruotando l'encoder e confermare la selezione premendo l'encoder. Modificare un valore numerico o uno stato in una voce di menu ruotando l'encoder e confermare la modifica premendo l'encoder. Per salire di un livello nella struttura del menu, selezionare il symbolo della freccia < e confermare la selezione. Premere l'encoder per circa 2 secondi per disattivare il modulo amplificatore e di nuovo per circa 2 secondi per riattivarlo.

LED PER INDICARE LO STATO DEL DISPOSITIVO

PWR - (Power)

L'indicatore PWR si illumina di bianco quando l'unità è collegata correttamente alla rete elettrica ed accesa.

SIG-(Signal)

L'indicatore SIG si illumina di bianco quando è presente un segnale audio nell'unita.

LIMIT - (Limiter)

L'indicatore LIMIT si illumina di giallo quando il modulo dell'amplificatore viene fatto funzionare al livello massimo. Non è un problema se il LED si illumina brevamente. Per proteggere il sistema, qualsiasi livello di segnale excessivo viene abbassato dolcimento dal limitatore integrato. La riduzione del livello viene moltoografmente nel display sotto GR (dall'inglese "Gain Reduction"). Se il limitatore LED rimane acceso per un periodo di tempo più lungo o in modo permanente, ridurre il livello del volume.

PROT - (Protect)

L'indicatore PROT si accende in rosso se il modulo dell'amplificatore è sovraccarico o si surriscalda. Il modulo dell'amplificatore viene automaticamente silanziato. Dop o aver raggiunto le condizioni di funzionamento normali, l'unità torna alla modalità di funzionamento normale dopo alcuni minuti.

Nella parte superiore posteriore del modulo amplificatore c'è il pulsante di rilascio per il rilascio di un altoparlante satellitare montato.

CONDOTTI

Per evitare danni al disposativo, non coprire le prese d'aria sul retro e assicurarsi che l'aria possa circolare alla ostacoli.

FUNZIONAMENTO

SUGGERIMENTI

• All'accensione, tutte le impostazioni, come VOLUME ed EQUALIZER, vengono caricate come erano prima che la colonna di diffusori fosse spenta. Dop un breve periodo, il modulo dell'amplificatore è pronto per il funzionamento.
• Dopo circa 30 secondienza alcun input da parte del codificatore a pressione rotante, il sistema di visualizzazione abbandona i livelli inferiori della struttura del menu e viene visualizzato automaticamente il display principale con la selezione del VOLUME.

DISPLAY PRINCIPALE

Nel funzionamento normale, si attiva il display principale, che mystra VOLUME con il valore attuale, il ritardo impostato e il numero di satelliti usati. Lo stato del Bluetooth, il livello del volume (LVL), il guidagno (VOL) e lo stato dell'equalizzatore automatico (AUTO EQ) e del rilevamento automatico del satellite (AUTO DETECT) sono visualizzati graficamente. La riduzione del livello da parte del limitatore integrato viene visualizzata sotto GR (Riduzione del Guadagno). Se l'indicatore rosso CLIP si accende, significa che lo stadio d'ingresso sta funzionando al di sopra del limite di distorsione. Ridurre il livello di uscita del dispositivo di alimentazione (ad esempio, console di mixaggio) finché l'indicatore CLIP non si accende più e il modulo amplificatore riproduce i segnali audio sulla distorsione.

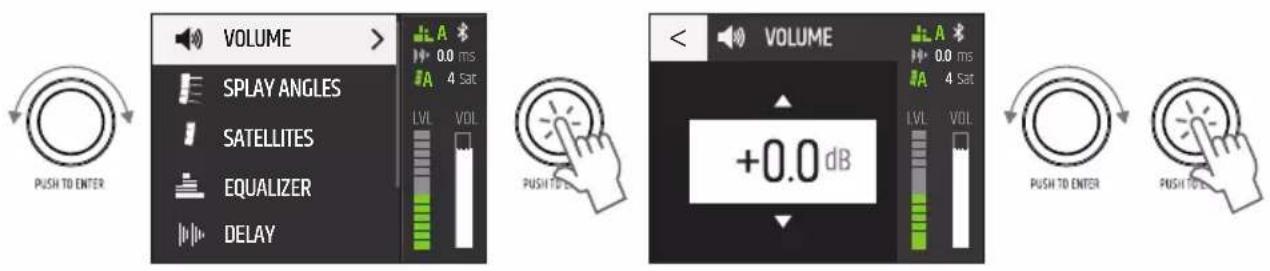

VOLUME

Regolare il livello del modulo amplificatore utilizzando l'encoder direttamente dal display principale, oppure selezionare VOLUME dal menu principale, confermare e poi impostare il valore desiderato da -40 dB a +10 dB.

Muto: Premere l'encoder per circa 2 secondi per disattivare il modulo amplificatore e di nuovo per circa 2 secondi per riattivare l'audio (a tutti i livelli di menu).

ANGOLI DI SPLAY

Montaggio su asta distanziale:

Per consentire il calcolo automatico degli angoli di diffusione ottimali dei satelliti, la rotazione del display deve essere impostata correttamente.

Voce di menu ROTAZIONE, stato: in piedi

Il numero di diffusori satellite utilizzati viene rilevato automaticamente dall'elettronica del modulo, se lo stato ON è impostato nella voce di menu SATELLITES sotto AUTO DETECT. In alternatively, inseire manually il numero corrispondente di satelliti in QUANTITY e disattivare il rilevamento automatico (AUTO DETECT OFF).

Per inserire i dati relativi all'area del pubblico e all'altezza del punto di misurazione, selezionare SPLAY ANGLES nel menu principale, confermare, quando selezionare la voce di sottomenu corrispondente e confermare nuovamente.

Selezionale su Sat. Height il valore adeguato per l'altezza del bordo inferiore del satellite più basso misurato alla posizione del pubblico e la distance dal sistema array alla fila posteriori del pubblico (Coverage) in metri. Alla voce Seated, inseire il pubblico in piedi (Seated OFF) o seduto (Seated ON). Ora vengono visualizzati automaticamente gli angoli di diffusione ottimali per agli satellite. Per uscire dal livello del menu, selezionare il symbolo della freccia e confirmare la selezione.

Gli angoli di diffusione sono impostati manually sui diffusori satelliti. La corretta impostazione degli angoli di diffusione indicati è un prerequisite per la distribuzione ottimale del suono attraverso l'area di ascoltoindicata.

PUSH TO ENTER

PUSH TO ENTER

MONTAGGIO TRALICCIO:

Per consentire il calcolo automatico degli angoli di diffusione ottimali dei satelliti e del punto di sospensione ottimale della barra di volo EasyMount+ (per il montaggio a trallicchio), la rotazione del display deve essere impostata correttamente.

Voce di menu ROTAZIONE, Stato: volare

Il numero di diffusori satellite utilizzati viene rilevato automaticamente dall'elettronica del modulo, se lo stato ON è impostato nella voce di menu SATELLITES sotto AUTO DETECT. In alternatively, inseire manually il numero corrispondente di satelliti in QUANTITY e disattivare il rilevamento automatico (AUTO DETECT OFF).

Per inserire i dati relativi all'area del pubblico e all'altezza del punto di misurazione, selezionare SPLAY ANGLES nel menu principale, confermare, quando selezionare la voce di sottomenu corrispondente e confermare nuovamente.

Scegliere in Rig. Height il valore adeguato per l'altezza del bordo inferiore del satellite più basso misurato alla posizione del pubblico e la distance dal sistema array alla fila posterioriore del pubblico (Coverage) in metri. Alla voce Seated, inseire il pubblico in piedi (Seated OFF) o seduto (Seated ON). Ora vengono visualizzati automaticamente gli angoli di diffusione ottimali per agli satellite.

Per uscire dal livello del menu, selezionare il symbolo della freccia e confermare la selezione. Gli angoli di diffusione sono impostati manualmente sui diffusori satelliti.

La corretta impostazione degli angoli di diffusione indicati è un prerequisite per la distribuzione ottimale del suonoattraverso l'area di ascoltoindicata. Il punto di suspensione ottimale viene molto in PICK.

SATELLITI

Il numero di diffusori satellite utilizzati viene rilevato automaticamente dall'elettronica del modulo, se lo stato ON è impostato nella voce di menu SATELLITES sotto AUTO DETECT. In alternatively, inseire manualmente il numero correspondente di satelliti in QUANTITY e disattivare il rilevamento automatico (AUTO DETECT OFF).

AUTO EQ ON: Un equalizzatore intelligente equalizza automaticamente il sistema in base al numero di satelliti utilizzati e alle specifiche in Sat. o Rig. Height, Coverage e Seated. Se non si desidera l'equalizzazione automatica, cui essere disattivata (AUTO EQ OFF). L'AUTO EQ funziona independentemente dall'equalizzatore a 10 bande completeness parametrico.

Gli stati delle relative funzioni sono visualizzati sul display:

EQUALIZER

Il DSP (processore di segnale digitale) integrato è dotato di un potente equalizzatore a 10 bande completeness parametrico. Selezionare EQUALIZER nel menu principale e CONFermare la selezione.

La funzionalità delle bande equalizzatore 1 e 10 più essere impostata come completamente parametrica o come low-shelf (banda 1, LS) o hi-shelf (volume 10, HS).

EQ ON / OFF
NO FREQ Q GAIN
130	-20000 0.1	-10.0 / LS -20 +10
230	-20000 0.1	-10.0 -20 +10
330	-20000 0.1	-10.0 -20 +10
430	-20000 0.1	-10.0 -20 +10
530	-20000 0.1	-10.0 -20 +10

EQ ON / OFF
NO FREQ Q GAIN
6 30 - 20000 0.1 -	10.0 -20 - +10
7 30 - 20000 0.1 -	10.0 -20 - +10
8 30 - 20000 0.1 -	10.0 -20 - +10
9 30 - 20000 0.1 -	10.0 -20 - +10
10 30 - 20000	0.1 - 10.0 / HS	-20 - +10

Per impostare la frequenza in Hertz sotto FREQ, il fattore Q o la funzionalità delle bande 1 e 10 sotto Q e il guadagno in dB sotto GAIN selezionare la colonna corrispondente nella banda dell'equalizzatore desiderata (NR 1 - 10), confermare, impostare il valore come desiderato e confermare di nuovo. Il valore selezionato viene visualizzato in bianco.

Le bande EQ possono essere disabilitate singolarmente selezionando e confermando il numero di banda. Invece di un'icona a forma di segno di spunta, viene ora visualizzata una X e i valori nel volume corrispondente appaiano in grigio. Per attivare il nastro, selezionare e confermare di nuovo.

L'intero equalizzatore può essere disabilitato selezionando la linea EQ confermando, quando selezionando OFF e confermando di nuovo. Tutti i valori nell'equalizzatore sono ora disattivati. Per attivare l'equalizzatore, selezionare ON e confermare. Per uscire dal livello del menu, selezionare l'icona della freccia e confermare la selezione.

DELAY

Per ritardare il segnale audio, selezionare DELAY confermare, quando selezionare la voce del sottomenu desiderato e confermare di nuovo. Il valore o lo stato può ora essere impostato come desiderato, confermare agli voce.

DELAY TIME	x.x ms / m / ft	Impostare il tempo di ritardo nell'unità di ritardo selezionata
UNITÀ DI RITARDO	ms	Unità di ritardo milliseconds
	m	Misureatore dell'unità di ritardo
	ft Piede	dell'unità di ritardo
TEMPERATURA	x °C / °F	Impostare la temperature ambiente nell'unità di temperatura selezionata
TEMP. UNIT	°C	Unità di temperature Celsius
	°F	Unità di temperature Fahrenheit

POLARITY

Per impostare la polarità del segnale audio, selezionare POLARità confermare, quando selezionare lo stato desiderato e confirmare la selezione.

POLARITY n	normale polarità normale
	inverted polarità invertita

ROTAZIONE

Per impostare la rotazione del display, selezionare ROTAZIONE, confermare quando selezionare lo stato desiderato e confermare la selezione.

Per consentire il calcolo automatico degli angoli di diffusione ottimali dei satelliti e del punto di sospensione ottimale della staffa di volo EasyMount (per il montaggio a tralicchio), la rotazione del display deve corrispondere al tipo di montaggio.

• Montaggio su asta distanziale: ROTAZIONE in piedi
  Montaggio a traliccio (rotazione di 180^ ): ROTAZIONE volante

ROTAZI-ONE	standing in	piedi in posizio-ne verticale
	Volante Assemblaggio tralicci

SETTINGS

Per acceder e al menu Preferenze di Sistema, selezione IMPOSTAZIONI e conferma la selezione. Quindi selezionare la voce del sottomenu desiderato e confermare la selezione.

PIN LOCK * * * * ←	① Inserire il codice PIN per bloccare	Proteggere il modulo dell'amplificatore da operazioni accidentali e non autorizzato attivando la funzione di blocco. Inserire un PIN di 4 cifre e confermare. Ora è possible accedere solo una volta inserto il PIN. Resetare il PIN: tenere premuto l'encoder quando si accende il dispositivo (collegare l'unità alla rete elettrica).
BLUETOOTH OFF	ON	Bluetooth disattivato.
		Bluetooth attivato. Accesso alsystema tramite app del tablet abilitato.
DISPLAY Brightness Regolare la luminosità del display dal 10% al 100%.
				Screensaver active	Disattività dell'illuminazione del display dopo circa 1 minuto perché inputtramite encoder a pressione rotante.
					inactive	l'illuminazione del display è sempre accesa
FIRMWARE	System:	xxx Visualizzazione del firmware del systema.
	Wireless:	xxx.xxx Visualizzazione del firmware del modulo wireless.
RESET	FACTORY DEFAULT	Ripristinare le impostazioni di fabbrica: Selezionare RESET e confermare.
	RESET

(le ilustrazioni nel menu del dispositivo possono variarile leggermente a seconda della versione del software)

MAILA APP

Scaricate l'application MAILA, disponible gratuiteamente nell'App Store, sul vosto tablet e installatela. Attivare il Bluetooth nelle impostazioni di sistemas dei componenti MAILA attivi. Attivareanche il Bluetooth nelle impostazioni di sistema del tablet e avviare l'applicazione MAILA. I componenti MAILA con Bluetooth attenuato nel raggio d'azione vengono ora visualizzati automaticamente nell'app MAILA dopo un breve periodo di tempo.

Verifica con l'aiuto dell'app MAILA se è disponibile un nuovo firmware per il tuo disposizione. Avvia la procedura di aggiornamento tramite MAILA App. Assicurarsi che esista una connessione wireless stabile tra il disposativo e il tablet e non spegnere il disposativo o il tablet prima del completamento della procedura di aggiornamento. L'interruzione della procedura di aggiornamento potrebbe causare il malfunzionamento del disposativo. L'app MAILA per iPadOS è disponibile Gratisamente nell'App Store.

INDICATION-LED

Il modulo amplificatore ha un DISPLAY LED bianco sulla parte anteriore dietro la griglia anteriore. Questo può essere attivato per identificare lavoramente il modulo amplificatore con l'aiuto dell'app MAILA. L'app MAILA per iPadOS è disponibile Gratisamente nell'App Store.

ACCESSORI OPZIONALI

LDMAILAFC1 (Flightcase per 4x SAT, 1x SPA, 1x asta di distance)
LDMAILAFC3 (Flightcase per 8x SAT, 1x SPA, 1x EasyMount+)
LDMAILADB (asta di distance)
LDMAILATMB (staffa di volo EasyMount+)

CURA, MANUTENZIONE E RIPARAZIONE

Al fine di garantire il corretto funzionamento del dispositivo a lungo termine, deve essere regolarmente mantenuto e mantenuto se necessario. La necessità di cure o manutenzione dipende dall'intensità e dall'ambiente di utilizzo.
Generalmente raccomandiamo un'ispezione visiva prima di anni messa in servizio. Inoltre, raccomandiamo anni 500 ore di funzionamento, o in caso di minore intensità di utilizzo al più tardo归来, di esguire tutte le misure di cura menzionate di seguito e applicabili. In caso di difetti dovuti a cure inadequate, potrebbero esserci limitazioni delle richieste di garanzia.

CARE (PUO ESSERE EFFETTUATA DALL'UTENTE)

AVVERTIMENTO! Prima di qualiasi misura di manutenzione, l'alimentazione e, se possibile, tutte le connessioni del disposito devono essere scollegate.

ALLUDERE! Una cura impropria cui portare alla compromise del dispositivo fino alla distruzione.

1. Le superfici dell'alloggiamento devono essere pulite con un panno pulito e umido. Bisognafare attenzione per garantire che nessuna umidità possa penetrare nel disposizio.
2. Le aperture di ingresso e di uscita dell'aria devono essere regolarmente pulite da polvere e sporco. In caso di utilizzo di aria compressa, è necessario prestare attenzione per evitare danni al dispositivo (ad es. i ventilatori devono essere bloccati in questo).
3. I cavi e i contatti plug-in devono essere puliti regolarmente e puliti da polvere e sporco.
4. In generale, nessun detergente o agente con effetto di macinazione cui quere utilizzato per la cura, altrimenti ci si deve aspettare che la qualita della superficie sa compromessa.
5. Le attrezzature devono generalmente essere conservate asciutte e protette da polvere e sporco.

MANUTENZIONE E RIPARAZIONE (SOLO DA PARTE DI PERSONALE QUALIFICATO)

PERICOLO! ci sono componenti attivi nel dispositorio. Anche dopo la disconnessione della connessione di rete, la tensione residua potrebbe essere ancora presente nel dispositorio, ad esempio a causa di condensatori carichi

ALLUDERE! Non ci sono moduli nel dispositorio che possono essere sottoposti a manutenzione dall'utente.

ALLUDERE! Le misure di manutenzione e riparazione possono essere eseguite solo da personale specializzato autorizzato dal fabbricante. In caso di dubbio, contattare il produttore.

ALLUDERE! I lavori di manutenzione eseguiti in modo improprio sono infloure sulla richiesta di garanzia.

DIMENSIONI (mm)

INDICAZIONI

Numero LDMAILASPA

Tipodi prodotto Amplificatore satellite MAILA

Tipo Attivo

Amplificatore Classe D

Potenza (RMS) 1250 W

Caratteristiche di protezione Limitatore, Sovratensione, Surriscaldamento

Impedenza di ingresso 20000 Ohm

Elementi di dato Encoder rotativo/push encoder

Indicatori LC-Display, Limit, Power, Protect, Segnale

Ingressi di linea 1

Connessioni di ingresso di linea XLR

Ucite di linea 1

Connessioni di uscita di linea XLR

Connessioni di uscita dell'altoparlante SmartLink+

Connettivita Senza fili LogoLink per Controllo App

Alimentazione SMPS

Tensionedi esercizio 100V-240VAC,50-60Hz

Potenza assorbita (max) 400 W

Temperatura di esercizio 0-40°C

Umidità relativa < 80%, non condensante

Materiale cassa Unibody in alluminio pressofuso

Superficie cassa Verniciato apolvere

Montaggio 2xM10,EasyMount+®,Flangia di 25mm MAILA

Numero di maniglie 1

Larghezza 205 mm

Altezza 282 mm

Profondita 226 mm

Peso 7,45 kg

Caratteristiche DSP

Convertore AD/DA di profondita di bit 24 bit

Frequenza di campionamento 48 kHz

Bluetooth

Versione Bluetooth 4.2

Potenza di trasmissione Bluetooth 9 dBm

Gamma di frequenza Bluetooth 2402-2480 MHz

DISPOSIZIONE

Imballaggio:

1. Gli imballaggi possono essere immessi nel ciclo di riciclaggioattraverso i consueti percorsi di smaltimento.
2. Si prega di分开are l'imballaggio in conformità con le leggi sullo smaltimento e le normative sui materiali riciclabili nel proprio paese.

Dispositivo:

1. Questo dispositivo è soggetti alla Direttiva Europea per i Rifiuti di Apparecchiature Elettriche ed Elettroniche nella versione attuale. Direttiva RAEE sui rifiuti di apparecchiature elettriche ed elettroniche. I vecchi elettrodomestici e le batterie non appar tengono ai rifiuti domestici. Le vecchie apparecchiature o batterie devono essere smaltite tramite una società di smaltimento autorizzata o un impianto di smaltimento comunale. Si prega di notare le normative applicabili nel proprio paese!
2. Osserva tutte le leggi sullo smaltimento applicabili nel loro paese.
3. In qualità di cliente privato, riceverai informazioni sulle opzioni di smaltimento rispetto dell'ambiente dal rivenditore da cui è stato acquistato il prodotto o delle autorità regionali competenti.

Batterie e batterie ricaricabili:

1. Le batterie e le batterie ricaricabili non appartengono ai rifiuti domestici. Le pile e gli accumulatori devono essere smaltiti tramite una società di smaltimento autorizzata o un impianto di smaltimento comunale.
2. Osserva tutte le leggi e i regolamenti sullo smaltimento applicabili nel loro paese.
3. In qualità di cliente privato, riceverai informazioni sulle opzioni di smaltimento rispetto dell'ambiente dal rivenditore da cui è stato acquistato il prodotto o dalle autorità regionali competenti.
4. I dispositivi con batterie o batterie ricaricabili che non possono essere rimossi dall'utente devono essere consegnati in un punto di raccolta per apparecchi elettrici.

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Le nostre attuali condizioni di garanzia e limitazione di responsabilità sono disponibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, si prega di contattare il proprio partner di vendita.

CONFORMITA CE

Adam Hall GmbH dichiarare che questo prodotto è conforme alle seguenti linee guida (se applicabili).
Direttiva bassa tensione (2014/35/UE)
Direttiva EMC (2014/30/UE)
RoHS (2011/65/UE)
ROSSO (2014/53/UE)

DICIHIARAZIONE DI CONFORMITA CE

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva LVD, EMC, RoHS sono essere richieste all [e-mail]. La dichiarazione di conformità per i prodotti soggetti alla direttiva RED vuo essere scaricata da www.adamhall.com/compliance/.

DICIHIARAZIONE DI CONFORMITA UE

Adam Hall GmbH dichiarare che questo tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile di seguito Indirizzo Internet disponibile: www.adamhall.com/compliance/

Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany

Phone: [phone] | adamhall.com
