BGM1019 - Broyeur Ferm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Broyeur d'établi (meuleuse d'établi)
Marque	Ferm
Modèle	BGM1019
Puissance	150 W
Tension d'alimentation	230 V~, 50 Hz
Vitesse de rotation à vide	2950 tr/min
Régime de service	S2 30 min (service intermittent)
Dimensions de la meule	Ø 150 x 16 mm
Alésage de la meule	Ø 12,7 mm
Poids	6,0 kg
Niveau de pression sonore (Lpa)	62,6 dB(A)
Niveau de puissance acoustique (Lwa)	75,6 dB(A)
Interrupteur	Marche/Arrêt (ON/OFF)
Écran protecteur	Oui, orientable
Porte-outil	2 pièces (droit et gauche), réglables
Fixation	Boulonnage sur établi (trous de fixation)
Dégagement porte-outil/meule	1-1,5 mm max
Remplacement de la meule	Possible, avec écrous filetage droit et gauche
Entretien	Nettoyage avec chiffon doux humide, pas de graissage
Sécurité	Lunettes de protection obligatoires, écran protecteur, mise à la terre
Accessoires fournis	2 porte-outils, 1 écran protecteur avec support, manuel
Garantie	Voir certificat de garantie fourni
Usage prévu	Affûtage et meulage de métaux, outillage de bricolage

FOIRE AUX QUESTIONS - BGM1019 Ferm

Quelle est la puissance du broyeur Ferm BGM1019 ?

La puissance nominale est de 150 W avec une tension de 230 V et une fréquence de 50 Hz.

Comment remplacer la meule sur le Ferm BGM1019 ?

Débranchez la machine, retirez les capots, desserrez l'écrou d'axe à l'aide d'une clé de 19 mm (à droite filetage droit, à gauche filetage gauche). Remplacez la meule, placez les brides creuses vers la meule, serrez sans excès. Réajustez le porte-outil avec un jeu de 1-1,5 mm.

Quel est le régime de service (durée d'utilisation continue) ?

Le régime de service est S2 30 minutes : après 30 minutes d'utilisation continue, laissez refroidir le moteur à température ambiante avant de le réutiliser.

Quels accessoires de sécurité sont fournis ?

La machine est livrée avec un écran protecteur orientable, deux porte-outils réglables et un support d'écran. Des lunettes de sécurité sont recommandées.

Comment régler le porte-outil sur le Ferm BGM1019 ?

Débranchez l'appareil, desserrez les vis du porte-outil, positionnez-le à 1-1,5 mm de la meule, puis resserrez fermement. Vérifiez le jeu avant chaque utilisation.

Le moteur chauffe anormalement, que faire ?

Le moteur peut chauffer en cas de surcharge. Laissez-le refroidir. Si le problème persiste, contactez le service après-vente. Veillez à respecter le temps de service S2 (30 min).

Quels types de meules puis-je utiliser ?

Utilisez des meules de diamètre 150 mm, alésage 12,7 mm, épaisseur 16 mm. Choisissez le grain selon le travail : gros grain pour dégrossir, grain fin pour finition. Ne dépassez jamais la vitesse maxi indiquée.

Comment nettoyer le broyeur Ferm BGM1019 ?

Nettoyez le boîtier avec un chiffon doux humide (eau savonneuse) après chaque utilisation. Évitez les solvants comme le benzène ou l'alcool. Nettoyez les rainures de ventilation de la poussière.

Puis-je utiliser la meuleuse pour du bois ou du plomb ?

Non, la meuleuse est conçue pour le meulage des métaux. L'utilisation sur bois, plomb ou matériaux mous encrasse la surface de la meule et peut provoquer des blocages.

Que faire si la machine ne démarre pas ?

Vérifiez que l'interrupteur est sur 'ON', que le cordon n'est pas endommagé et que la prise secteur fonctionne. Si le problème persiste, l'interrupteur ou le moteur peuvent être défectueux ; contactez un service agréé.

MODE D'EMPLOI BGM1019 Ferm

Vous disposez maintenant d'un excellent produit, proposé par l'un des principaux fabricants européens. Tous les produits que vous fournissent Ferm sont fabriqués selon les normes les plus exigeantes en matière de performances et de sécurité. Complété par notre garantie très complète, l'excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profitez longtemps de ce produit.

Lisez attentivement ce mode d'emploi avant la mise en service de l'appareil. Familiarisez-vous avec le fonctionnement et la manipulation de l'appareil. Entretenez l'appareil conformément aux instructions, afin qu'il fonctionne parfaitement à chaque utilisation. Ce mode d'emploi et toute documentation relative à l'appareil doivent être conservés près de celui-ci.

Table des matières

1. Spécifications techniques
2. Consignes de sécurité
3. Installation
4. Utilisation
5. Service et entretien

Caractéristiques techniques

Voltage 230 V
Fréquence 50 Hz
Puissance 150 W
Vit. de rotation, non chargé	2950/min
Durée de mise en circuit S	2 = 30 min
Dimensions de la roue	Ø 150x16 mm
Diamètre du trou de l'axe	Ø 12.7 mm
Poids 6.0 kg
Lpa (niv. de pression du son) + 3	62.6 dB(A)
Lwa (niveau de puissance acoustique) + 3	75.6 dB(A)

Durée de mise en circuit

La durée de mise en circuit S2=30 min. (service bref) indique que le moteur de cette puissance

nominale ne doit être chargée en continu que pour le temps (30 min.) indiqué sur la plaque signalétique. Sinon, il se réchaufferait de façon inadmissible. Pendant la pause, le moteur refroidit jusqu'à sa température de départ.

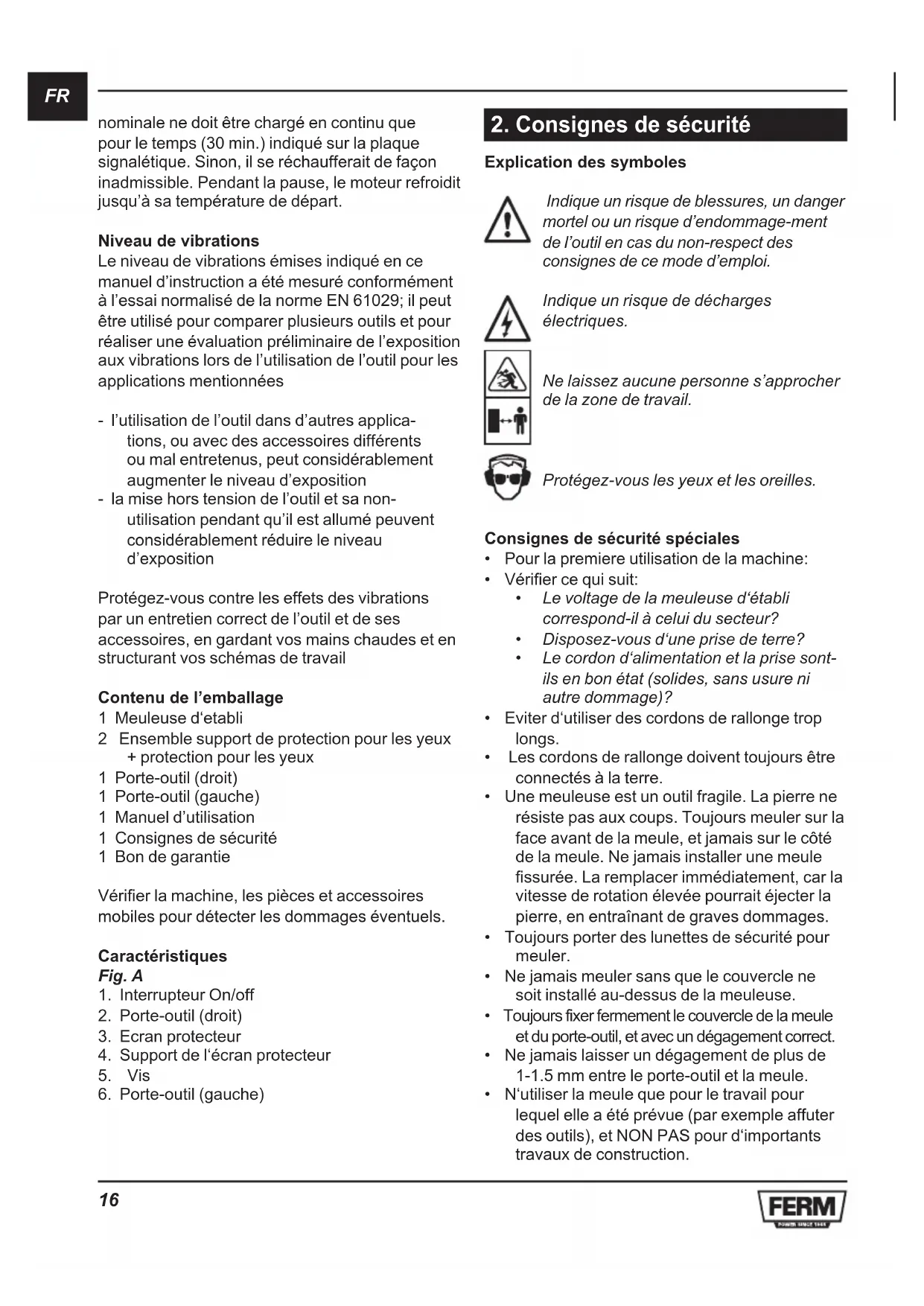

Niveau de vibrations

Le niveau de vibrations émises indiqué en ce manuel d'instruction a été mesuré conformément à l'essai normalisé de la norme EN 61029; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

Contenu de l'emballage

1 Meuleuse d'établi 2 Ensemble support de protection pour les yeux + protection pour les yeux 1 Porte-outil (droit) 1 Porte-outil (gauche) 1 Manuel d'utilisation 1 Consignes de sécurité 1 Bon de garantie

Vérifier la machine, les pièces et accessoires mobiles pour détecter les dommages éventuels.

Caracteristiques

1. Interrupteur On/off
2. Porte-outil (droit)
3. Écran protecteur
4. Support de l'écran protecteur
5. Vis
6. Porte-outil (gauche)

Explication des symboles

Indique un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas du non-respect des consignes de ce mode d'emploi.

Indique un risque de décharges électriques.

Ne laissez aucune personne s'approcher de la zone de travail.

Protégez-vous les yeux et les oreilles.

Consignes de sécurité spéciales

Pour la première utilisation de la machine: - Vérifier ce qui suit:

Le voltage de la meuleuse d'établi correspond-il à celui du secteur? - Disposez-vous d'une prise de terre? Le cordon d'alimentation et la prise sont-ils en bon état (solides, sans usure ni autre dommage)?

• Eviter d'utiliser des cordons de rallonge trop longs.
• Les cordons de rallonge doivent toujours être connectés à la terre.
• Une meuleuse est un outil fragile. La pierre ne résiste pas aux coups. Toujours meuler sur la face avant de la meule, et jamais sur le côté de la meule. Ne jamais installer une meule fissurée. La remplacer immédiatement, car la vitesse de rotation élevée pourrait éjecter la pierre, entraînant de graves dommages.
• Toujours porter des lunettes de sécurité pour meuler.
• Ne jamais meuler sans que le couvercle ne soit installé au-dessus de la meuleuse.
• Toujours fixer fermement le couvercle de la meule et du porte-outil, et avec un dégagement correct.
• Ne jamais laisser un dégagement de plus de 1-1.5 mm entre le porte-outil et la meule.
• N'utiliser la meule que pour le travail pour lequel elle a eté prévue (par exemple affuter des outils), et NON PAS pour d'importants travaux de construction.
• Les informations suivantes doivent être disponibles, avant de fixer toute nouvelle meule:
• Renseignements sur le fabricant. Matériel de fixation. Dimensions. Vitesse de rotation autorisée.
• Ne jamais augmenter le diamètre du trou de la meule.
• La vitesse de rotation maximale de la meule ne doit jamais dépasser la vitesse maximale donnée pour la roue.
• Ne jamais utiliser une meule endommagée ou déformée. Pour pouvoir meuler en toute sécurité, la machine doit être fermement boulonnée à l'établi. Le porte-outil doit être remplacé dès que la largeur du porte-outil mesure moins de 20 mm.
• La profondeur recommandée de la niche de la bride (T) est de 2 mm et le diamètre du trou de l'axe est de 13 mm (voir Fig. D).

Lors de chaque utilisation de la machine

• Vérifier que l'interrupteur n'est PAS sur la position 'ON/1' avant de connecter la machine sur le secteur.
• Toujours doit-on éloigner le cordon d'alimentation des pièces en mouvement.

Toujours éteindre la machine dans les cas suivants:

• La prise ou le cordon d'alimentation sont défectueux ou endommagés.
• L'interrupteur est défectueux.
• Vous sentez de la fumée ou une odeur d'isolant brûlé.

Consignes de sécurité électrique

Lors de l'utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risque d'incendie, de chocs électriques et de lésION corporelle. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité contenues dans le cahier de sécurité fourni à part.

Vérifiez toujours si la tension de votre réseau correspond à la valeur mentionnée sur la plaque signalétique.

En cas de changement de câbles ou de fiches

Si le cable d'alimentation électrique est endommagé, il doit être remplace par un cable

d'alimentation électrique spécial disponible auprès du fabricant ou de son service clientèle. Jetez les valeurs ou prises immédiatement après les avoir remplacés par de nouveaux. Il est dangereux de brancher un cable l'âche.

En cas d'emploi de câbles prolongateurs

Employez exclusivement un cable prolongateur homologué, dont l'utilisation est appropriée pour la puissance de la machine. Les fils conducteurs doivent avoir une section minimale de 1,5mm². Si le cable prolongateur se trouve dans un dévidoir, déroulez entièrement le cable.

3. Installation

La meuleuse doit être fermement boulonnée à un établi. La longueur des boulons de fixation dépendra de l'épaisseur de l'établi. Si l'établi est en métal, il est conseillé d'utiliser un bloc de bois ou une planche entre la meuleuse et l'établi, afin de l'isoler et d'éviter les vibrations.

Assemblage et réglage du support de l'écran protecteur et de l'écran protecteur

Le support de l'écran protecteur et l'écran protecteur ne doit être assemblé/régler que lorsque la meule n'est pas en mouvement, et lorsque l'appareil est déconnecté du secteur.

Fixer le support de l'écran protecteur (4) avec l'écran protecteur joint, sur le couvercle de la meuleuse, en utilisant la vis fournie (A). - Positionner le support de l'écran protecteur à la bonne hauteur. Le dégagement entre (B) la meule et le support de l'écran protecteur doit être de 1 à 1,5 mm. - Serrer ensuite la vis (A) fermement. Positionner l'écran protecteur afin d'apporter une protection maximale en cours de travail. - Toujours porter des lunettes de sécurité.

Fixation et réglage du porte-outil

Le porte-outil doit être ajusté une fois seulement que la meule est complètement arrêtée, et que la machine est déconnectée du secteur (la prise murale).

Fixer le porte-outil comme indiqué sur la fig. c.

• Le serrer en position aussi fort que possible, avec un dégagement maximal (C) de 1-1,5 mm entre le porte-outil et la meule.

Remplacement de la meule

Outils nécessaires:

• Clé à écrou de 19 mm
• Clé à écrou de 8 mm
• Tournevis

Ne remplacer la meule que lorsque le moteur est arrêté et que l'alimentation est complètement déconnectée.

• Retirer les gardes de la meule en utilisant les outils listés ci-dessus. L'écrou de l'axe sur le côté droit dispose d'un fil à droite. L'écrou de l'axe sur le côté gauche dispose d'un fil à gauche. Gardez cela en mémoire lors du remplacement de la meule.
• Desserrer l'écrou en utilisant la clé à écrou correspondante. Retirer l'ancienne roue de l'axe.
• Nettoyer les brides. Replacer une bride (A) sur l'axe, avec le côté creux faisant face à la meule. Faire glisser la nouvelle roue sur l'axe. Placer la deuxième bride (A) sur l'axe, encore une fois, avec le côté creux faisant face à la meule. Serrer maintenant l'écrou sur l'axe. Ne pas serrer excessivement! Maintenant, replacer le couvercle de la meule, et réajuster correctement le porte-outil. Faire tourner le moteur brièvement, sans meuler.

Choix de la meule

Les meules à gross grain retirent en général plus de matière, et les meules à grain plus fin sont utilisées pour le travail de finition. Si la surface est irrégulière, commencer en utilisant une meule à gross grain, puis meuler la pièce jusqu'à ce qu'elle soit douce. Utiliser ensuite une meule plus fine pour effacer les rainures et éraflures laissées par la meule à gross grain, et effectuer la finition de l'objet.

Comment meuler

Pour empêcher le blocage de la surface de meulage, éviter d'utiliser du bois, du plomb, ou tout autre matériel ou métal avec la meule. Pour éviter de créer des rainures, ne pas poser la pièce

à travailler trop fermement sur la meule. Utiliser de l'eau pour refroidir régulièrement la pièce en cours de meulage. Les ciseaux à bois et autres outils similaires ne doivent jamais être affûtés.

Veiller à ne pas relâcher l'objet qui est en train d'être meulé, car il pourrait tout à coup être coincé entre le porte-outil et la meule. Cela peut briser la pierre, gripper le moteur, ou éjecter la pièce travaillée, avec autant de dommages et de blessures.

Lorsque la machine a été utilisée pendant 30 minutes, elle doit être éteinte. Laisser la machine refroidir à la température ambiante.

• Allumer la machine
• Vérifier que l'interrupteur est en position "OFF/0" avant de connecter la machine sur le secteur.
• Appuyer sur l'interrupteur pour le mettre en position “ON/1” pour faire démarrer votre meuleuse. Garder tous le cordon d'alimentation de la meuleuse à distance des pièces en mouvement.

5. Service et entretien

Assurez-vous que la machine n'est pas sous tension si vous allez procéder à des travaux d'entretien dans son système mécanique.

Les machines ont été conçues pour fonctionner longtemps sans problème avec un minimum d'entretien. En nettoyant régulièrement et correctement la machine, vous contribuerez à une longue durée de vie de votre machine.

Pannes

Si la machine ne fonctionnait pas correctement, un certain nombre de causes potentielles, ainsi que leurs solutions correspondantes, sont données ci-après :

1. Le moteur électrique est chaud

Le moteur a été surcharge. Laisser le moteur refroidir.

Le moteur est défaillant.

• Veuillez vous adresser au centre de service indiqué sur la carte de garantie.

2. La machine est allumée, mais ne fonctionne pas

• Il y a une rupture dans l'alimentation vers la machine.

Vérifier que le cordon d'alimentation n'est pas coupé. - L'interrupteur peut être endommagé. - Veuillez vous adresser au centre de service indiqué sur la carte de garantie.

Les réparations et l'entretien ne doivent être effectués que par un technicien qualifié ou une entreprise spécialisée dans l'entretien.

Nettoyage

Nettoyez régulièrement le boîtier de l'appareil avec un tissu doux, de préférence après chaque utilisation. Libérez les rainures du ventilateur de toute poussière ou saleté. Enlevez les saletés tenaces avec un tissu doux, humidifié avec de l'eau savonneuse.

N'utilisez aucun produit de nettoyage tel que du benzène, de l'alcool, de l'ammoniac, etc. De tels produits détériorent les éléments en plastique.

Graissage

L'appareil n'a besoin d'aucun graissage supplémentaire.

Si une panne surgit par exemple après dépréciation d'une pièce, mettez-vous en relation avec les services clientèle indiqués sur votre carte de garantie. À l'arrière de ce mode d'emploi vous trouverez une liste détaillée des pièces pouvant être commandées.

Pour éviter les dommages liés au transport, la machine est livrée dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Tout équipement électronique ou électrique défectueux dont vous vous seriez débarrassé doit être déposé aux points de recyclage appropriés.

Garantie

Pour les conditions de garantie, lisez le certificat de garantie joint à part.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans autre préavis.
