BGM1019 - Vermaler Ferm - Gratis gebruiksaanwijzing en handleiding

Producttype	Bankslijpmachine
Merk	Ferm
Model	BGM1019
Vermogen	150 W
Voedingsspanning	230 V~, 50 Hz
Onbelast toerental	2950 t/min
Bedrijfstijd	S2 30 min (intermitterend bedrijf)
Afmetingen slijpschijf	Ø 150 x 16 mm
Boring slijpschijf	Ø 12,7 mm
Gewicht	6,0 kg
Geluidsdrukniveau (Lpa)	62,6 dB(A)
Geluidsvermogensniveau (Lwa)	75,6 dB(A)
Schakelaar	Aan/Uit (ON/OFF)
Beschermscherm	Ja, verstelbaar
Werkstuksteun	2 stuks (rechts en links), verstelbaar
Bevestiging	Boutmontage op werkbank (bevestigingsgaten)
Speling werkstuksteun/slijpschijf	1-1,5 mm max
Vervangen slijpschijf	Mogelijk, met rechts- en linksdraaiende moeren
Onderhoud	Reiniging met zachte vochtige doek, geen smering
Veiligheid	Veiligheidsbril verplicht, beschermscherm, aarding
Meegeleverde accessoires	2 werkstuksteunen, 1 beschermscherm met houder, handleiding
Garantie	Zie meegeleverd garantiecertificaat
Beoogd gebruik	Slijpen van metaal, doe-het-zelf gereedschap

Veelgestelde vragen - BGM1019 Ferm

Wat is het vermogen van de Ferm BGM1019 bankslijpmachine?

Het nominale vermogen is 150 W bij een spanning van 230 V en een frequentie van 50 Hz.

Hoe vervang ik de slijpschijf op de Ferm BGM1019?

Koppel de machine los, verwijder de afdekkingen, draai de asmoer los met een 19 mm sleutel (rechts rechtsdraaiend, links linksdraaiend). Vervang de slijpschijf, plaats de flenzen met de holle kant naar de schijf, draai niet te vast aan. Stel de werkstuksteun af met een speling van 1-1,5 mm.

Wat is de gebruikscyclus (continue gebruiksduur)?

De gebruikscyclus is S2 30 minuten: na 30 minuten continu gebruik de motor laten afkoelen tot kamertemperatuur voordat u hem opnieuw gebruikt.

Welke veiligheidsaccessoires worden meegeleverd?

De machine wordt geleverd met een verstelbaar beschermscherm, twee verstelbare werkstuksteunen en een schermhouder. Een veiligheidsbril wordt aanbevolen.

Hoe stel ik de werkstuksteun af op de Ferm BGM1019?

Koppel het apparaat los, draai de schroeven van de werkstuksteun los, plaats deze op 1-1,5 mm van de slijpschijf en draai vervolgens stevig vast. Controleer de speling voor elk gebruik.

De motor wordt abnormaal heet, wat moet ik doen?

De motor kan oververhit raken bij overbelasting. Laat hem afkoelen. Als het probleem aanhoudt, neem dan contact op met de klantenservice. Zorg ervoor dat u de S2-gebruiksduur (30 min) in acht neemt.

Welke soorten slijpschijven kan ik gebruiken?

Gebruik slijpschijven met diameter 150 mm, boring 12,7 mm, dikte 16 mm. Kies de korrelgrootte op basis van het werk: grove korrel voor voorbewerken, fijne korrel voor afwerking. Overschrijd nooit de aangegeven maximale snelheid.

Hoe reinig ik de Ferm BGM1019 bankslijpmachine?

Reinig de behuizing na elk gebruik met een zachte vochtige doek (zeepwater). Vermijd oplosmiddelen zoals benzine of alcohol. Reinig de ventilatiesleuven van stof.

Kan ik de slijpmachine gebruiken voor hout of lood?

Nee, de slijpmachine is ontworpen voor het slijpen van metaal. Gebruik op hout, lood of zachte materialen verstopt het oppervlak van de slijpschijf en kan blokkades veroorzaken.

Wat moet ik doen als de machine niet start?

Controleer of de schakelaar op 'Aan' staat, of het snoer niet beschadigd is en of het stopcontact werkt. Als het probleem aanhoudt, kunnen de schakelaar of de motor defect zijn; neem contact op met een erkende service.

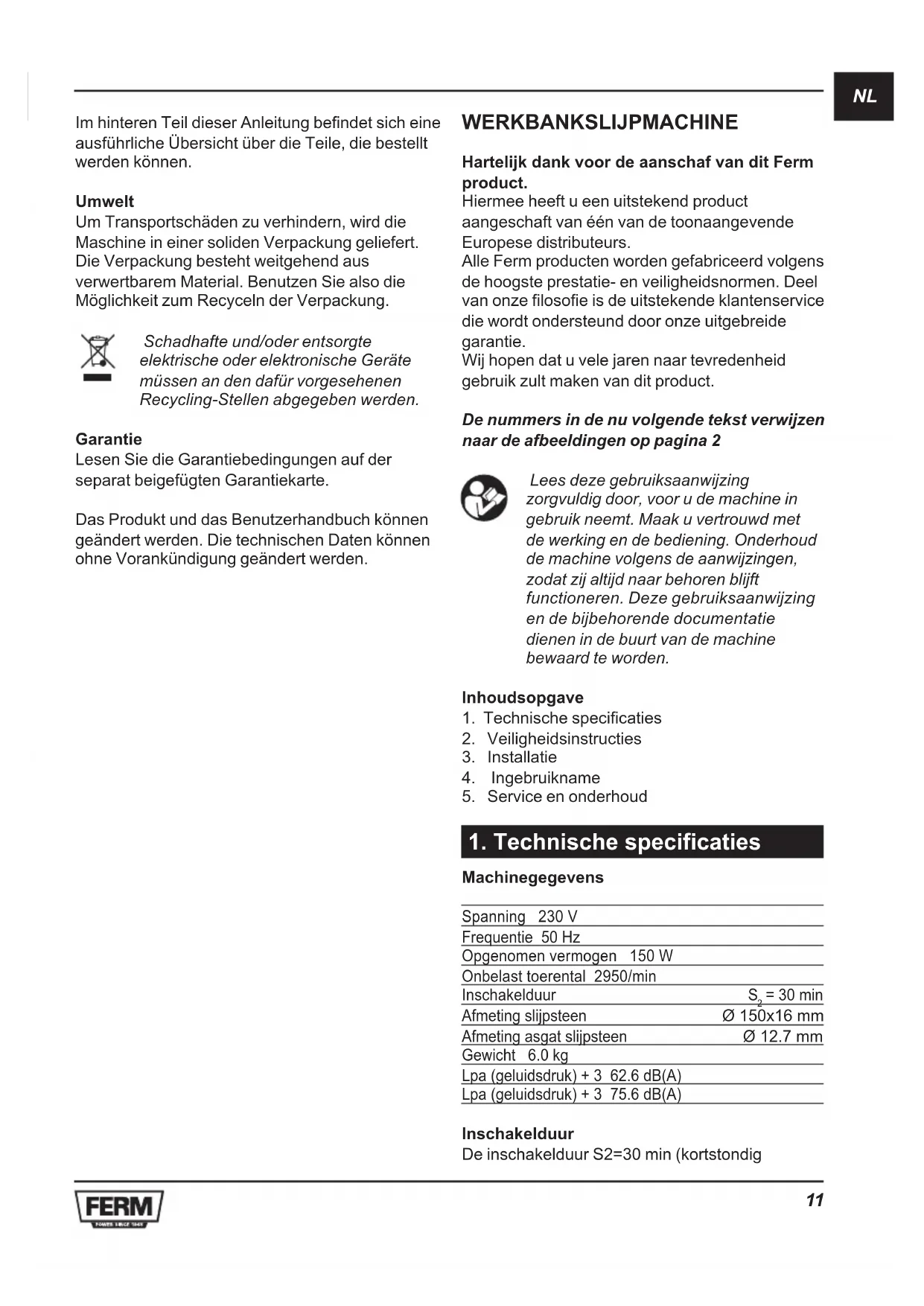

GEBRUIKSAANWIJZING BGM1019 Ferm

Hartelijk dank voor de aanschaf van dit Fermi product.

Hiermee heeft u eenuitstekend product aangeschaft van een van de toonaangevende Europese distributeurs.

Alle Ferm producten worden gefabric ICERD volgens de hoogste prestatie- en veiligheidsnormen. Deel van onsze filosofie is de uitstekende klantenservice die wordt ondersteund door onsze uitgebreide garantie.

Wij hopen dat u vele jarenaar tevredenheid gebruik zult maken van dit product.

De nummers in de nu volgende tekst verwijzen\ aar de afbeeldingen op pagina 2

Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werkinq en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zich alkijd maar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden.

Inhoudsopgave

1. Technische specificaties
2. Veiligheidsinstructies
3. Installatie
4. Ingebruikname
5. Service en onderhoud

1. Technische specificaties

Machinegegevens

Spanning 230 V
Frequentie 50 Hz
Opgenomen vermogen 150 W
Onbelast toerental 2950/min
Inschakelduur	S2=30 min
Afmeting slijpsteen	Ø 150x16 mm
Afmeting asgat slijpsteen	Ø 12.7 mm
Gewicht 6.0 kg
Lpa (geluidsdruk) + 3 62.6 dB(A)
Lpa (geluidsdruk) + 3 75.6 dB(A)

Inschakelduur

De inschakelduur S2=30 min (kortstondig

bedrijf) betekent dat de motor met het nominaal vermogen enkel voor deijd (30 min) vermeld op het kenplaatje voortdurend mag worden belast. Anders zou hij ontoelaatbaar warm worden. Tijdens de pauze koelt de motor wee ter op zich oorspronkelijke temperatuur.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiks-aanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 61029; deze mag worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
• wanner de machine is uitgeschakeld of
  wanner deze loopt maar geen werk verricht,
  kan dit het blootstellingsniveau aanzienlijk
  reduceren

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhoden, uw handen warm te honden en uw werkwijze te organiseren

Inhoud van de verpakking

1 Werkbankslijpmachine
2 Sets spatglashouder + spatglas
1 Leunspaan (rechts)
1 Leunspaan (links)
1 Gebruiksaanwijzing
1 Veiligheidsinstructies
1 Garantiekaart

Controller de machine,失落 onderdelen en accessoires op transportschade.

Kenmerken

Fig. A

1. Aan/Uit-schakelaar
2. Leunspaan (rechts)
3. Spatglas
4. Spatglashoulder
5. Schroef
6. Leunspaan (links)

2. Veiligheidsvoorschriften

Uitleg van de symbolen

Gevaar voor lichamelijk letsel of materiele schade wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schok.

Houd omstanders op afstand.

Draag oog- en gehoorbescheming.

Speciale veiligheidsinstructies

Bij het ingebruiknemen van de machine:
- Controller het volgende:

• Komt de aansluijspanning van de motor met de netspanning overeen?
  Word een geaarde netaansluiting gebruikt?
  Zijn het netsnoer en de netstekker in goede staat: stevig, zonder rafels of beschadigingen?

Vermijd het gebruik van lange verlangkabels.
- Gebruik eventueel verlengkabels met randaarde.
- Een slijpsteen is een kwetsbaar stuk gereedschap. De steen kan beslist nicht gegen stoten. Slijp steeds aan de voorzijde van de slijpsteen en nóoit aan de zijkant van de steen. Monteer nooit een gebarsten slijpsteen. Vervang deze onmiddelijk, door de grote omwentelingssnelheid kan de steen uit elkaar springen en ongelukken veroorzaken.
- Draagijdens het slijpen.altijd een veiligheidsbril.
- Slijp nooit zonder beschermkap om de steen.
- Zet de beschermkap en de leunspaan algid goed afgesteld, stevig vast.
- Nooit meer dan 1 - 1.5mm spelimgussen leunspaan en slijpsteen.
- Gebruik de steen alleen voor het werk waarvoor hij is gemaakt, bijvoorbeeld slijpen van gereedschap.
- Dus Niet voor zwaar constructiewerk.
- Gebruik alleen slijpstenen die de volgende

aanduidingen hebben:

• Gegevens over de fabrikant.
• Bindmaterial.

• Afmetingen.
  Toelaatbaar toerental.

• Het asgat van slijpstenen nooit naderhand opboren maar een grotere diameter.

• De maximale omwentelingssnelheid van de slijpsteen mag de snelheid vermeld op de steen Niet overschrijden.
• Geen beschadigde of cervormde slijpstenen gebruiken.
• Om veilig te slijpen要去 men de machine vast schroeven op een werkbank.
• De leunspaan要去 verwangen worden wanner de breedte van de leunspaan minder dan 20mm bedraagt.
• De aanbevolen waarde van de uitsparing van de flens (T) is 2mm en de doorsnede van het asgat is 13mm (zie Fig. D).

Bij het inbedrijfstellen van de machine

• Controller of de schakelaar Niet in de "AAN" stand staat voordat u de netstekker op de netspanning aansluit.
• Houd het netsnoer.altijduit de buurt van bewegende delen van het gereedschap.

Het apparaat onmiddelijk uitzetten bij:

• Storing in de netstekker, netsnoer of snoerbeschadiging.
  Defecte schakelaar.
• Rook of stank van verschroeide isolatie.

Neem bij het gebruik van elektrische machines altijd deplaatselijk geldende veriligeidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veriligeidsvoorschriften in het apart bijgevoegde veriligeidskatern door.

Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatie.

Bij verranging van snoeren of stekkers

Wanner het netsnoer beschadigd raakt, dan dient het verrangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant.

Gooi oude snoeren of stekkers direct weg zodra

ze door neue exemplaren zijn verrangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken.

Bij gebruik van verlengsnoeren

Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders要去en een doorsnede hebben van minimaal 1,5mm^2 . Wonneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

3. Installatie

De slijpmachine要去 met bouten worden vastgezet op een werkbank. De lenghte van deze bouten is afhankelijk van de dikte van de werkbank. Is deze van staal dan is het verstandig om een onderlegplankje o.i.d. te gebruiken om de slijpmachine te isoleren van de werkbank en om trillingen te voorkomen.

Montage en afstelling van spatglashouder en spatglas

Fig. B

De spatglashouder en spatglas moeten altijd ingesteld/gemonteerd worden met stilstaande slijpsteen en met de netstekker uit het stopcontact.

• Monteer de spatglashouder (4) + ingeklemd spatglas (3) d.m.v. de bijgeleverde schroef (A) op de beschemkap.
  Stel de hoogte van de spatglashouder in. De ruimte tussen de steen en de spatglashouder moet 1 - 1,5 mm (B)
• Draai de schroef (A) cervolgens stevig vast.
  Stel het spatglas in zodat uw gezicht maximaal beschermd worden.
  Draag altijd een veiligheidsbril.

Leunspaan monteren en instellen

De leunspaan moet altojd worden ingesteld met stilstaande slijpsteen en met de netstekker uit het stopcontact.

• Monteer de leunspaan zoals aangegeven in Fig.C.
• Zet de leunspaan zo goed möglichk vast met maximaal 1 - 1,5 mm (C)ussenruimte:tussen leunspaan en slijpsteen.

Vervangen van de slijpsteen

Fig. C

Benodigd gereedschap:

• Steeksleutel 19 mm
• Steeksleutel 8 mm
  Schroevendraier

De slijpsteen aktijd verrangen met stilstaande motor en met de netstekkeruit het stopcontact.

• Verwijder de beschemkappen met behulp van bovengenoemd gereedschap. Op de rechtter as zit eenrechtse schroefdraad. Op de linker as zit een linkse schroefdraad. Houdt hiermee rekening als u de stenen verrangt.
• Neem de steeksleutel en draai de moer los.
  Neem de oudesteen eraf.
  Maak de klemschijven schoon. Plaats een klemschijf (A) wee op de as met de holle kant maar de slijpsteen. Schuif de neue steen op de as. Plaats de tweede klemschijf (A) op de as, ook met de holle kant maar de slijpsteen gericht. Draai nu de moer op de as. Niet te vast! Nu de beschemkap monteren en de leunspaan wee afstellen. De motor even latent draaien zonder te slijpen.

4. Ingebruikname

Keuze van de slijpsteen

Grove slijpstenen verwijderen over het algemeen het meeste materiaal en fijnne slijpstenen worden gebruikt voor de afwerking. Als het oppervlak oneffen is, begint u met een grove slijpsteen en slijpt totdat het vlak is. Vervolgens gebruikt u een fijnse slijpsteen om de krassen die de eerste slijpsteen heeft achtergelaten te verwijderen en om het werkstuk af te werken.

Het slijpen

Ga de steen Niet "dichtsmeren" door bijvoorbeeld hout, lood of een ander zacht metaal gegen de slijpsteen te houden. Duw het te slijpen werkstuk Niet te hard gegen de steen, om het makes van groeven te voorkomen. Koel de te slijpen werkstukken af met water. Houtbeitels e.d. mogen beslist Niet "blauw" worden geslepen. Zorg ervoor dat het te slijpen voorwerpijdens het slijpen Niet uit de hand glipt en:tussen leunspanen en steen klem komt te zitten. Hierdoor kan namelijk de steen barsten, de motor vastlopen en

terugslag van het werkstuk ontstaan waardoor verwondingsgevaar ontstaat.

Wanner u de machine 30 minuten heeft gebrukt,要去 de machine uitgeschakeld worden. Laat de machine afkoelen tot kamertemperatuur.

Inbedrijfstelling

• Controller of de netschakelaar in de "UIT"-stand staat voordat u de netstekker op hetlichtnet aansluit.
• Druk de netschakelaar in de "AAN"-stand om uw werkbankslijpmachine in werkung te stellen.
• Houd het netsnoer algid uit de buurt van bewegende delen.

5. Service en onderhoud

Zorg dat de machine nicht onder spanning staat wanner onderhoudswerkzaam-heden aan het mechaniek worden uitgevoerd.

Deze machines zijn ontworpen om gedurende langeincident problemeloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.

Storingen

In het geval de machine Nietaar behoren functioneert,geven wij onderstaand een aantal maybeeoorzaken en de bijbehorende oplossingen:

1. De elektromotor wordt heet

• De motor worden overbelast.
• Geef de motor de kans om af te koelen.
• De motor is defect.
• Neem contact op met het onderhoudsadres op de garantiekaart.

• Onderbreking in de netaansluiting.
• Netaansluiting controlleren op breuk.
• Beschadiging van de schakelaar.
• Neem contact op met het onderhoudsadres op de garantiekaart.

Laat reparations alsijd uitvoeren door een erkend installmenter of reparatiebedrivf.

Reinigen

Reinig de buitenkant van de machine regelmatig met een zachte doek, bij voorkeur na elk gebruik. Hou de luchtspleten vrij van stof en vuil. Verwijder hardnekkgvul met een zachte doek, bevochtigd met wat zeepsop. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak en dergelijkde Dergelijksteffen tasten de kunststof onderdelen aan.

Smeren

De machine—heeft geen extra smering nodig.

Defecten

Mocht er een defect optreden, bijvoorbeeld door slijtage van een onderdeel, neem dan a.u.b. contact op met het op de garantiekaart vermelde serviceadres. Achter in deze handleiding bevindt zich een uitvoerig overzicht van onderdelen die nabesteld konnen worden.

Milieu

Om transportbeschadiging te voorkomen, worden de machine in een stevige verpakking geleverd. De verpakking is zo veel möglichk gemaatk van recyclebaar materiaal. Maak waar gebruik van de mogelijkheid om de verpakking te recyclen.

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoor verantwoordelijke instantie.

Garantie

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
