Tipo di prodotto	Smerigliatrice da banco (trapano da banco)
Marca	Ferm
Modello	BGM1019
Potenza	150 W
Tensione di alimentazione	230 V~, 50 Hz
Velocità di rotazione a vuoto	2950 giri/min
Regime di servizio	S2 30 min (servizio intermittente)
Dimensioni della mola	Ø 150 x 16 mm
Foro della mola	Ø 12,7 mm
Peso	6,0 kg
Livello di pressione sonora (Lpa)	62,6 dB(A)
Livello di potenza acustica (Lwa)	75,6 dB(A)
Interruttore	Accensione/Spegnimento (ON/OFF)
Schermo protettivo	Sì, orientabile
Supporto utensili	2 pezzi (destro e sinistro), regolabili
Fissaggio	Bullonatura su banco (fori di fissaggio)
Distanza supporto utensile/mola	1-1,5 mm max
Sostituzione della mola	Possibile, con dadi filettatura destra e sinistra
Manutenzione	Pulizia con panno morbido umido, non lubrificare
Sicurezza	Occhiali di protezione obbligatori, schermo protettivo, messa a terra
Accessori inclusi	2 supporti utensili, 1 schermo protettivo con supporto, manuale
Garanzia	Vedere certificato di garanzia incluso
Uso previsto	Affilatura e molatura di metalli, utensili per fai-da-te

Domande frequenti - BGM1019 Ferm

Qual è la potenza della smerigliatrice Ferm BGM1019 ?

La potenza nominale è di 150 W con una tensione di 230 V e una frequenza di 50 Hz.

Come sostituire la mola sulla Ferm BGM1019 ?

Scollegare la macchina, rimuovere i coperchi, allentare il dado dell'asse con una chiave da 19 mm (a destra filettatura destra, a sinistra filettatura sinistra). Sostituire la mola, posizionare le flange cave verso la mola, serrare senza eccesso. Rireggistrare il supporto utensile con un gioco di 1-1,5 mm.

Qual è il regime di servizio (durata di utilizzo continuo)?

Il regime di servizio è S2 30 minuti: dopo 30 minuti di utilizzo continuo, lasciare raffreddare il motore a temperatura ambiente prima di riutilizzarlo.

Quali accessori di sicurezza sono inclusi?

La macchina viene fornita con uno schermo protettivo orientabile, due supporti utensili regolabili e un supporto per schermo. Si consigliano occhiali di sicurezza.

Come regolare il supporto utensile sul Ferm BGM1019 ?

Scollegare l'apparecchio, allentare le viti del supporto utensile, posizionarlo a 1-1,5 mm dalla mola, quindi serrare saldamente. Controllare il gioco prima di ogni utilizzo.

Il motore si surriscalda in modo anomalo, cosa fare?

Il motore può surriscaldarsi in caso di sovraccarico. Lasciarlo raffreddare. Se il problema persiste, contattare il servizio post-vendita. Assicurarsi di rispettare il tempo di servizio S2 (30 min).

Quali tipi di mole posso utilizzare?

Utilizzare mole di diametro 150 mm, foro 12,7 mm, spessore 16 mm. Scegliere la grana in base al lavoro: grana grossa per sgrossare, grana fine per finitura. Non superare mai la velocità massima indicata.

Come pulire la smerigliatrice Ferm BGM1019 ?

Pulire l'alloggiamento con un panno morbido umido (acqua saponata) dopo ogni utilizzo. Evitare solventi come benzina o alcol. Pulire le scanalature di ventilazione dalla polvere.

Posso usare la smerigliatrice per legno o piombo?

No, la smerigliatrice è progettata per la molatura dei metalli. L'uso su legno, piombo o materiali morbidi sporca la superficie della mola e può causare blocchi.

Cosa fare se la macchina non si avvia?

Verificare che l'interruttore sia su 'ON', che il cavo non sia danneggiato e che la presa di corrente funzioni. Se il problema persiste, l'interruttore o il motore potrebbero essere difettosi; contattare un centro assistenza autorizzato.

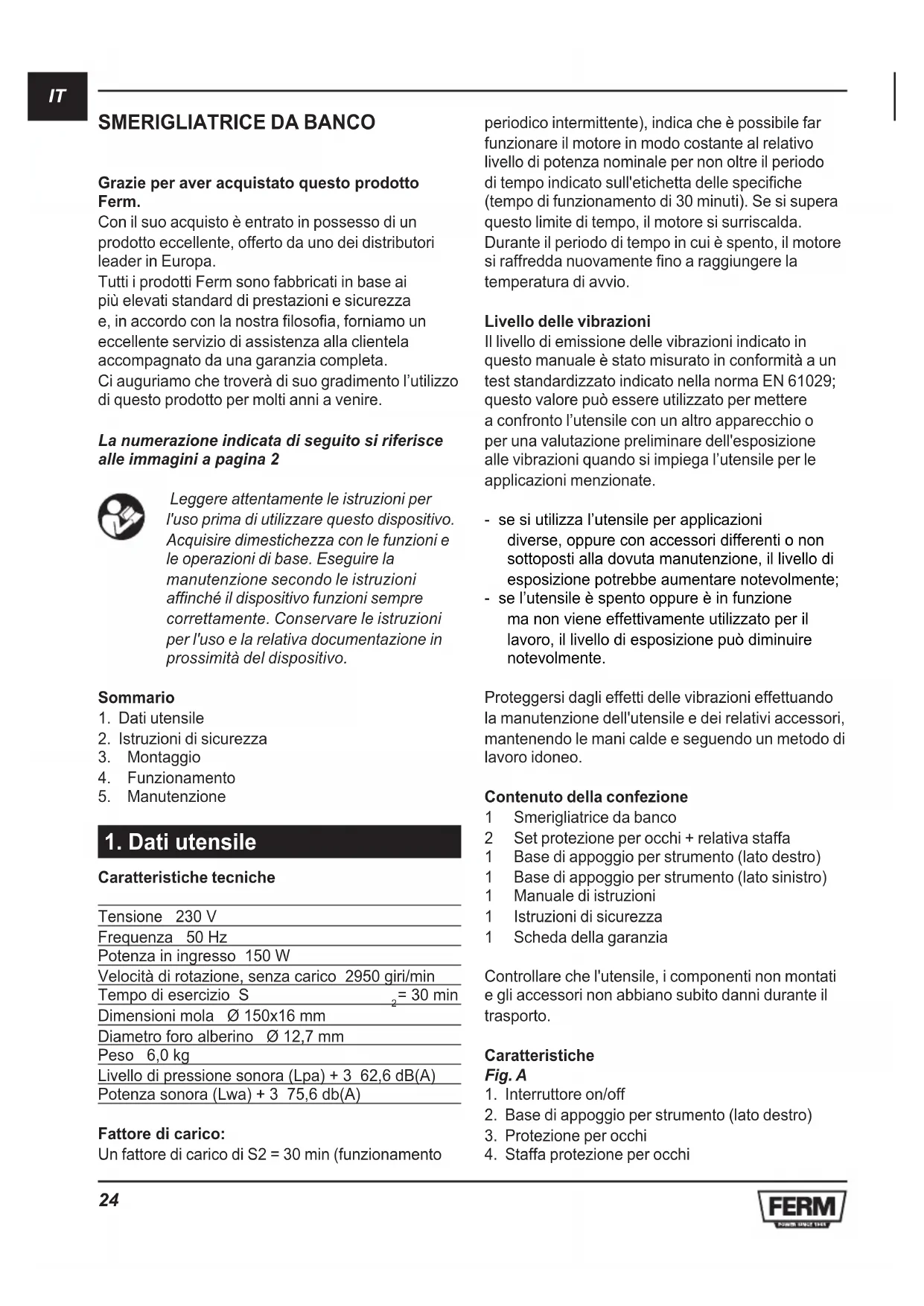

MANUALE UTENTE BGM1019 Ferm

Grazie per aver acquistato quello prodotto Ferm.

Con il suo acquisto è entrato in possesso di un prodotto eccellente, offerto da uno dei distributori leader in Europa.

Tutti i prodotti Ferm sono fabbricati in base ai più elevati standard di prestazioni e sicurezza e, in accordo con la nostra filosofia, forniamo un eccellente servizio di assistenza alla clientela accompagnato da una garanzia completa.

Ci auguriamo che trovera di suo gradimento l'utilizzo di quello prodotto per molti anni a venire.

La numeroazione individata di seguito si riferisce alle immagini a pagina 2

Leggere attendamente le istruzioni per l'uso prima di utilizzato quello dispositivo. Acquisire dimestichezza con le funzioni e le operazioni di base. Eseguire la manutenzione secondo le istruzioni affinché il dispositivo funzioni sempre correttamente. Conservare le istruzioni per l'uso e la relativa documentazione in prossimità del dispositivo.

Summario

1. Dati utensile
2. Istruzioni di sicurezza
3. Montaggio
4. Funzionamento
5. Manutenzione

1. Dati utensile

Caratteristiche tecniche

Tensione 230 V

Frequenza 50 Hz

Potenza in ingresso 150 W

Velocità di rotazione,enza carico 2950 giri/min

Tempo di esercizio S = 30min

Dimensioni mola 150x16 mm

Diametro foro alberino 12,7 mm

Peso 6,0 kg

Livello di pressione sonora (Lpa) + 362,6dB(A)

Potenza sonora (Lwa) + 3 75,6 db(A)

Fattore di carico:

Un fattore di carico di S2 = 30 min (funzionamento

periodico intermittente), indica che è possibile far funzionare il motore in modo costante al relativo livello di potenza nominale per non altre il periodo di tempoindicato sull'etichetta delle specifiche (tempo di funzionamento di 30 minuti).Se si supera questo limite di tempo, il motore si surriscalda.

Durante il periodo di tempo in cui è spento, il motore si raffredda nuovamente fino a raggiungere la temperature di avvio.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate in quello manuale è stato misurato in conformità a un test standardizzato indicatoro nella norma EN 61029; quello valore può essere utilizzato perMETTE a confronto l'utensile con un'alto appearecchio o per una valutazione preliminare dell'esposizione alle vibrazioni quando si impiega l'utensile per le applicazioni menzionate.

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o non sottoposti alla dovuta manutenzione, il livello di esposizione potrebbe;aumentare notevolmente;
• se l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, il livello di esposizione può diminuire notevolmente.

Proteggersi dagli effetti delle vibrazioni effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e seguito un tipo di lavoro idoneo.

Contenuto della confezione

1 Smerigliatricedebanco
2 Set protezione per occhi + relativa staffa
1 Base di appoggio per strumento (lato destro)
1 Base di appoggio per strumento (lato sinistro)
1 Manuale di istruzioni
1 Istruzioni di sicurezza
1 Scheda della garanzia

Controllare che l'utensile, i componenti non montati e gli accessori non abbiano subito danni durante il trasporto.

Caratteristica

Fig. A

1. Interru tture on/off
2. Base di appoggio per strumento (lato destro)
3. Protezione per occhi

4. Staffa protezione per occhi

5. Vite

6. Base di appoggio per strumento (lato sinistro)

2. Istruzioni di sicurezza

Spiegazione dei simboli

Indica che il mancato rispetto delle istruzioni riportate in quello manuale comporta il rischio di infortuni, morte o danneggiamo dell'utensile.

Indica la presenza di tensione elettrica.

Indica che le personne circostanti devono stare a distanza.

Indica che è necessario indossare protezioni per occhi e orecchie.

Istruzioni speciali di sicurezza

Quando si utilizes l'utensile per la primaolta:

Controllare quanto segue:

La tensione nominale della smerigliatrice da banco delve corrispondere all'alimentazione.
- Deve essere disponibile una presa elettrica.
Il cavo di alimentazione e la spina devono essere in buone condizioni (integri, alla sfilacciamenti o altri tipo di danni)

• Evitare l'uso di cavi di prolunga di lunghezza eccessiva. I cavi di prolunga utilizzati devono sempre essere dotati di collegamento a massa.
• Una mola è un componente fragile. La pietra non è resistenteagli urti.
• Operare sempre sul lato frontale della mola e mai sul fianco. Non montare mai una mola incrinata. Sostituire immediatamente la mola, poiché una velocità di rotazione elevata potrebbe far schizzare via la pietra causando un incidente grave.
• Indossare sempre occhiali protettivi durante la molatura.
  Non eseguire la molatura se il coperchio non è montato sulla mola.

• Montare sempre saldamente il coperchio della mola e la base di appoggio per lo strumento, alla distance corretta.

• La distanza tra la base di appoggio per lo strumento e la mola non deve mai essere maggiore di 1-1,5 mm.
  Utilizzato la mola esclusivamente per eseguire lavori per cui è stata progettata (ad esempio per l'affilatura di strumenti), e NON per lavori di edilizia pesante.
  Le informazioni seguenti devono essere disponibili, prima di montare qualsiasi mola nuova:

• Informazioni sul produttore.

• Materiale legante.
  Dimensioni.
• Velocità di rotazione consentita.

Non allargare il diametro del foro di una mola.
- La velocità di rotazione massima della mola non deve mai superare la velocità massima consentita.
Nonutilizzareuna mola danneggiata o deformata.
Per eseguire molature in sicurezza, l'utensile delve essere saldamente imbullonato al banco.
- La base di appoggio per lo strumento deve essere sostituita quando la relativa larghezza è inferiore a 20 mm.
- Si consiglia una profondità dell'intaglio della flangia (T) di 2 mm e un diametro del foro centrale dell'alberino di 13 mm (vedere la Fig. D).

Quando si utilizes l'utensile

• Controllare che l'interruttore NON sia in posizione "ON/1" prima di collegare l'utensile all'alimentazione.
• Tenere sempre il cavo di alimentazione lontano dalle parti in movimento dell'utensile.

Spagnere immediatamente l'utensile quando:

• Il connettore o il cavo di alimentazione sono difettosi o danneggiati.
  L'interrutture è difettoso.
• Si avverte odore di fumo o materiale isolante bruciato

Sicurezza elettrica

Quando si utilizzato utensili elettrici, rispettore sempre le norme di sicurezza relative al proprio paese per ridurre il rischio di incendi, scosse elettriche e infortuni. Leggere le istruzioni per la sicurezza seguente i quale allegate.

Controllare sempre che l'alimentazione corrisponda alla tensione riportata sulla targhetto con i dati di funzionamento.

Sostituzione di cavi o spine

Gettare immediamente le spine o i cavi una volta sostituiti con parti nuove. Inserire la spina di un cavolo libero nella presa a muro è pericoloso.

Utilizzo di cavi di prolunga

Utilizzare solo un cavo di prolunga omologato adatto per l'alimentazione dell'utensile. La sezione minima del conduttore è di 1,5mm^2 . Quando si utilizesza una bobina per cavi, srotolare sempre la bobina completeness.

3. Montaggio

La smerigliatrice deve essere saldamente imballonata al banco. La lunghezza dei bulloni di fissaggio dipende dallo spessore del banco. Se il banco è in acciaio, si consiglia di posizionare un blocco o una davola in legno tra la smerigliatrice e il banco, per creare isolamento e ridurre le vibrazioni.

Montaggio e regolazione della protezione per gli occhi e della relativa staffa

Fig. B

La protezione per gli occhi e la relativa staffa devono sempre essere montate/ regolare con la mola ferma e l'utensile scollegato dall'alimentazione.

• Montare la staffa della protezione per gli occhi (4), con la protezione per gli occhi fissata al coperchio della mola, utilizzato la vite fornita (A).
• Posizionare la staffa della protezione per gli occhi all'altezza corretta. La distanza (B) tra la mola e la staffa della protezione per gli occhi delve essere compresa tra 1 e 1,5 mm.
  Quindi, serrare saldamente la vite (A).
• Posizione are la protezione per gli occhi in modo da fornire la massima protezione durante il lavoro.
• Indossare sempre occhiali protettivi.

Montaggio e regolazione della base di appoggio per lo strumento

La base di appoggio per lo strumento deve essere regolata solo quando la mola è completamente ferma e l'utensile è scollegato dall'alimentazione (presa a muro).

• Montare la base di appoggio per lo strumento, come migliorato nella figura C.
• Fissare la base di appoggio quando più saldamente possibile in posizione, con una distance massima (C) alla mola compresa tra 1 e 1,5 mm.

Sostituzione della mola

Fig. C

Strumenti necessari:

• Chiave da 19 mm
  Chiave da 8 mm
  Cacciavite

Sostituire la mola solo a motore fermo e con l'alimentazione completenesscollegata.

• Rimuovere le protezioni della mola servendosi degli strumenti sopra elencati. Il dato dell'alberino lato destro ha una filettatura destrorsa. Il dato dell'alberino lato sinistro ha una filettatura sinistrorsa. Tenerlo presente quando si sostituiscono le mole.
• Allentare il dato utilizzato la chiave corretta. Rimuovere la vecchia mola dall'alberino.
• Pulire le flange. Inserire una flangia (A) sull'alberino, con il lato incavato rivolto verso la mola. Far scorrere la nuova mola sull'alberino. Inserire la seconda flangia (A) sull'alberino, con il lato incavato rivolto verso la mola. Ora, serrare il dato sull'alberino. Non serrare eccessivamente! A quello punto, rimontare il coperchio della mola e regolare nuovamente la base di appoggio per lo strumento in modo corretto. Azionare il motore per un breve periodo di tempoenza eseguire operazioni di molatura.

4. Funzionamento

Scelta della mola

In genere, le mole a grana grossa rimuvondo molto materiale, perché le mole a grana fine vengono utilizzate per le rifiniture. Se la superficie è irregularare, iniziare con una mola a grana grossa ed eseguire la molatura della parte finché non è levigata.

Successivement, utilisezare una mola a grana fine per rimuovere i solchi e le incrinature provocate alla mola a grana grossa e rifinire la parte.

Come eseguire la molatura

Per impedire che la superficie di molatura si intasi, non lavorare legno, piombo o altri materiale

morbid o metallo dolce con la mola. Per impedire che si creino solchi, non spingere eccessivamente la parte contro la mola. Utilizzare dell'acqua per raffreddare la parte su cui si sta effettuando la molatura. Scalpelli per legno e strumenti simili non devono essere affilati fino a divertare blu.

Fare attenzione a non lasciarsi sfuggire l'oggetto su cui si sta effettuando la molatura, per non incorrere nel rischio che rimanga improvvisamente intrappolato tra la base di appoggio per lo strumento e la mola. Ciò può provocare la rottura della pietra, far grippare il motore o far schizzare via il pezzo, tutte situazioni in grado di causare lesioni personali e danni.

Spagnere l'utensile ogni 30 minuti di utilizzo consecutivo. Lasciare raffreddare l'utensile fino al raggiungimento della temperatura ambiente.

• Accensione dell'utensile
• Controllare che l'interruttore si trovi in posizione "OFF/0" prima di collegare l'utensile all'alimentazione.
• Premere l'interruttore di alimentazione e portarlo in posizione "ON/1" per avviare la smerigliatrice da banco.
• Tenere sempre il cavo di alimentazione lontano dalle parti in movimento dell'utensile.

5. Manutenzione

Accertarsi che l'utensile non sia alimentato quando si eseguono operazioni di manutenzione sul motore.

Questo utensile è stato progettato per durare a lungo con una manutenzione minima. L'adeguata e regolare manutenzione e pulizia dell'utensile ne assicura un funzionamento soddisfacente continuativo.

Risoluzione dei problemi

Di seguito è riportata una series di cause possibili del funzionamento non corretto dell'utensile, con le relative soluzioni:

1. Il motore elettrico si surriscalda

Il motore è stato sottoposto a un carico eccessivo.
Far raffreddare il motore.
Il motore è difettioso.
- Contattare l'indirizzo di assistenza riportato sulla scheda della garanzia.

2. L'utensile è acceso, ma non funziona

• Interruzione nel collegamento all'alimentazione.
• Controllare che il collegamento all'alimentazione non sia interrotto.
  L'interruptore potrebbe essere danneggiato.
• Contattare l'indirizzo di assistenza riportato sulla scheda della garanzia.

Le riparazioni e la manutenzione devono essere eseguite da una società specializzata o da un techniciane qualificato.

Pulizia

Pulire regolarmente il corso del disposito con un panno morbido, preferibilmente dopo agli utilizzato. Mantenere le fessure della ventola prive di polvere e sporcizia. Pulire lo sporco ostinato con un panno morbido, inumidito con acqua e sapone. Non utilizzato solventi quali benzene, alcohol, ammoniaica, ecc., poiché potrebbero danneggiare le parti in plastica.

Lubrificazione

Il dispositorio non necessita di ulteriore lubrificazione.

Difetti

Se si verifica un difetto causato da una parte usurata, contattare il centro di assistenza riportato sulla scheda della garanzia. Alla fine di queste istruzioni è riportata una panoramicica completa delle parti che possono essere ordinate.

Ambiente

Per evitare che si danneggi durante il trasporto, l'apparecchio viene consegovato all'interno di una confezione rigida realizata principamente con materiale riciclabile. Si prega pertanto di smaltire la confezione secondo le normative vigenti per la raccolta differenziata.

I dispositivi elettrici o elettronici danneggiati e/o scartati devono essere consegnati presso le apposite strutture di raccolta.

Garanzia

Leggere le condizioni di garanzia riportate sulla schedda della garanzia fornita separamente.

Il prodotto e il manuale dell'utente sono soggetti a variazioni. Le specifiche possono essere modificate alla sua preavviso.
