SET CVB 8501 - Interphone Siedle - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SET CVB 8501 Siedle au format PDF.
| Type de produit | Kit vidéo interphone bus |
| Marque | Siedle |
| Modèle | SET CVB 8501 |
| Alimentation du bloc SNG 850- | 230 V AC, 50/60 Hz, ±10% |
| Tension de sortie SNG | 27,5 V DC et 12 V AC |
| Courant de sortie SNG | 0,5 A DC, 1 A AC |
| Caméra | Capteur CMOS 1/3", 756 x 504 pixels, 550 lignes TV |
| Objectif | 3,7 mm |
| Angle de visée | Horizontal env. 70°, Vertical env. 50° (estimation) |
| Écran platine intérieure | TFT couleur 8,8 cm (3,5 pouces) |
| Réglages écran | Couleur et luminosité réglables en 7 niveaux |
| Volume | Communication et sonnerie réglables en 5 niveaux |
| Tonalités d'appel | 11 tonalités, distinction d'appel |
| Indice de protection platine rue | IP 54, IK 8 |
| Indice de protection bloc alim | IP 30 |
| Température d'utilisation platine rue | -20°C à +40°C |
| Température d'utilisation bloc alim | 0°C à +40°C |
| Nombre de touches d'appel platine rue | 1 ou 2 selon version |
| Fonctions principales | Appeler, parler, voir, ouvrir porte, éclairage LED, chauffage, désactivation sonnerie, appel d'étage |
| Montage platine rue | En saillie, hauteur conseillée 1,50 m |
| Montage platine intérieure | En saillie ou sur prise, hauteur conseillée 1,60 m |
| Programmation | Plug+Play, manuelle, ou via PC avec BPS 650- |
| Portée max. (fil 0,8 mm) | 50 m entre SNG et platine rue, 50 m entre SNG et platine intérieure |
| Installation électrique | Réservée à un spécialiste, respecter EN 62368-1 |
FOIRE AUX QUESTIONS - SET CVB 8501 Siedle
Questions des utilisateurs sur SET CVB 8501 Siedle
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interphone au format PDF gratuitement ! Retrouvez votre notice SET CVB 8501 - Siedle et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SET CVB 8501 de la marque Siedle.
MODE D'EMPLOI SET CVB 8501 Siedle
Kit vidéo Siedle Basic en technique bus avec les fonctions appeler, parler, voir et ouvrir porte.
Nombre de touches d'appli intégrées : 1-2
Chaque kit Basic peut être complété par des platines de rue et des plafonds intérieurs sélectionnés ainsi que par des fonctions de commutation et une liaison de téléphonie.
Caractéristiques fonctionnelles de la platine de rue CV 850-...-02 :
- caméra intégrée avec commutation jour/nuit, éclairage à LED et chiffonnage à 2 niveaux
- haut-parleur de porte intégré
- volume de la voix réglable
- nombre de touches d'appoint intégrées : 1 (CV 850-1-02), 2 (CV 850-2-02)
- actionnement de touche avec signal acoustique activable
- plaquettes de nom rétro-éclairées remplaçables par l'avant
- pour le montage en saillie avec façade de boîtier en matière plastique de haute qualité
Caractéristiques fonctionnelles de la platine intérieure VIB 150-0:
Grand écran couleur TFT, 8,8 cm (3,5 pouces) - Couleur et luminosité réglables en sept niveaux Volume de communication et volume de la sonnerie d'appel réglables en cinq niveaux 11 tonalités d'appel - Distinction d'appel : Appel d'étage, 2 appels de porte et appel interne depuis platines internes standard/comfort - Affichage d'état à LED : appel entrant, communication active, désactivation du microphone - Fonction gâche/lumière par ligne bus Activation de porte manuelle, même sans appel de porte - Commutation parallèle de max. 4 platines internes sans communication audio interne - Montage pratique en 2 étapes : socle avec bornes de raccordement
pré-installables, montage final sans outil
Caractéristiques fonctionnelles du bloc d'alimentation du kit SNG 850-0:
- 10 adresses bus pour l'alimentation des postes bus
- Contact gâche et lumière intégrés
- Programmation : manuelle, Plug+Play ou via BPS 650-.
(PC Windows) avec ZBVG 650... et PRI 602... USB
Tension électrique

- L'installation, le montage et l'entretien d'appareils électriques ne doivent être réalisés que par un spécialiste en électricité. Le fait de ne pas respecter cette consigne expose à un risque de blessures graves ou à un danger de mort par décharges électriques.
- Exploitation à une altitude allant jusqu'à 2000 m au-dessus du niveau de la mer.
- Respecter la norme EN 62368-1! Un interrupteur général bipolaire, avec une distance de contact ouvert de 3mm au minimum, doit être présent dans l'installation du bâtiment. L'appareil ne doit pas être exposé aux gouttes d'eau ou aux projections d'eau! Prévoir une ventilation suffisante et veiller en particulier à ne pas masquer les fentes d'aération.
- Si l'on utilise des torons à titre de câbles, ceux-ci doivent impérativement être munis d'embouts.
Chargeélectrostatique

La charge electrostatique peut détruire l'appareil en cas de contact direct avec la carte de circuits imprimés.
Évitez par conséquent tout contact direct avec la carte de circuits imprimés.

Pour les installations vidéo, les situations de montage suivantes doivent impérativement être évitées:
- un contre-jour direct
- le rayonnement direct du soleil
- un fond d'une grande luminosité
- des parois très réfléchissantes dans l'axe de prise de vue de la caméra des lampes ou des sources de lumière directe
Etendue de la fourniture SET CVB 850-1
CV850-1-02 VIB 150-... - SNG 850-... - Siedle tournevis La présente information produit
Etendue de la fourniture SET CVB 850-2
CV850-2-02 - 2 x VIB 150-... - SNG 850-... - Siedle tournevis La présente information produit
Montage CV 850-...
1 Dévisser la façade du boîtier. À ces fins, desserrer la Siedle vis sur la face inférieure du boîtier. Rabattre la façade du boîtier vers l'avant. 2 Montage en saillie de la platine de rue. Hauteur de montage conseillée env. 1,50 m/4,9 pieds du centre de l'appareil. À noter: Le câble s'introduit dans la zone inférieure du socle!
3 Dénuder le cable d'installation à proximité de la paroi (env. 10 mm) et introduire les fils dans le socle. Fixer le socle à l'aide de 4 vis. Obturer les deux orifices supérieurs à l'aide des bouchons en caoutchouc. Effectuer l'installation conformément au schéma de raccordement.
Les fils ne doivent être posés que dans la zone d'installation autorisée. 4 L'angle de visée de laamera peut être pré-ajusté, en fonction de la situation de montage, horizontalement et verticalement sur
environ. Pour modifier le sens de visée de la caméra, il est possible de positionner cette dernière dans le sens souhaité. Pour modifier le sens de visée, desserrer un peu les deux vis à empreinte cruciforme. Positionner la caméra dans le sens souhaité. Ensuite, fixer la position souhaitée à l'aide des deux vis à empreinte cruciforme.
5 En fonction de l'environnement de montage, il peut être nécessaire de modifier le volume audio de la platine de rue afin de permettre une transmission claire de la voix.
6 Accrocher la façade du boîtier en haut du socle, et la fermer. Bloquer la vis sur la face inférieure du boîtier.
Montage SNG 850-...
Emboiter le bloc d'alimentation sur la barre DIN.
Montage VIB 150-...
Dénuder le câble sur 80 mm environ.
8 Hauteur de montage conseillée env. 1,60 m jusqu'à la hauteur d'affichage/hauteur de vision.
9 Ouvrir l'appareil ; à ces fins, enfoncer le levier d'encliquetage et retirer la face avant.
10 Dans le cas d'un montage directement au mur, fixer le socle à l'aide de 4 vis. Respecter la position de montage Oben/Top (Haut/Top).
11 Dans le cas d'un montage sur prise, utiliser les orifices pour vis prévus au centre de l'appareil. Respecter la position de montage Haut/Top.
12 Effectuer l'installation conformément au schéma de raccordement. Les fils du câble d'installation doivent être regroupés dans la zone d'installation libre du socle.
13 Pour la programmation Plug+Play, ne fermer le boitier que pendant la programmation. Accrocher le boitier en haut du socle et fermer en exerçant une légère pression.
Démontage VIB 150...
14 Pour retirer le boîtier, appuyez sur le verrou vers le haut. La carte de circuits imprimés reste dans la partie supérieure du boîtier.
Marquage
15 Ouvrir l'étiquette avec précautions par le côté extérieur, p. ex. à l'aide d'un tournevis pour vis à tête fendue, et retirer l'insert de marquage. Pour la mise en place de l'étiquette, l'encliqueter en exerçant une légère pression.
Installation
16 Procéder au raccordement conformément au schéma de câblage correspondant. 17 Schéma électrique pour KIT CVB 850... complété par une platine de rue Vario avec BCM653-
Remarque
La branche camera et la branche moniteur doivent être posées séparément et elles ne doivent pas se trouver dans le même cable. Sinon, il peut se produire des perturbations d'images.
Portée
L'installation bus In-Home doit se faire sur une paire de fils pour J-Y(St)Y et sur deux fils côté à côté pour la ligne YR. Dans le cas de J-Y(St)Y, la possibilité d'une influence parasite est plus faible.
SNG 850-... vers la platine de rue max. 50m SNG 850-... vers l'appareil intérieur le plus éloigné max. 50m pour un diamètre de fil de 0,8mm Pour un diamètre de fil de 0,6mm la portée est divisée par deux.
Implantation des bornes VIB 150-...
TaM, TbM Bus In-Home branch moniteur
+M, -M Tension d'alimentation 20-30 V DC
ETb, ERT Touche d'appel d'étage
Implantation des bornes SNG 850-...
L1, N Raccordement au secteur
Ta, Tb Bus In-Home
b, c Tension d'alimentation 12 V AC
To, To Contact de relais gache
Li, Li Contact de relais lumière
Mise en service
Avec les fonctions de base appeler, parler, voir et ouvrir porte.
Extensibilité
Le kit Basic peut être complété par les composants suivants.
L'installation complète du kit Basic ne doit pas dépasser 10 postes tout en sachant qu'une platine de rue est dotée de deux postes.
- Platine intérieure vidéo Siedle Basic VIB 150-...
- Platine intérieure audio Siedle Basic AIB 150-...
- DoorCom Analogue DCA 650-...
- Unité de commutation bus BSE 650-...
- Platine de rue vidéo du système de bus In-Home avec BCM 653/658-...
- Platine de rue audio du système de bus In-Home
- Le cas échéant, d'autres composants système sont nécessaires.
Caractéristiques techniques CV 850-...-02
Système couleur : PAL
Appareil de prise de vues : Capteur
CMOS 1/3" 756 x 504 pixels
Résolution : 550 lignes TV
Objectif : 3,7 mm
Angle de visée : horizontal
environ, vertical environ
Plage de réglage mécanique :
horizontalement/verticalement
Eclairage à LED intégré
Chauffage à 2 niveaux :
12 V AC, max. 110 mA
Alimentation par l'intermédiaire : du bus In-Home
Type de contact :
Contact de travail 24 V, 2 A
Indices de protection : IP 54, IK 8
Température ambiantе :
-20°C à +40°C
Caractéristiques techniques VIB 150-...
Tension d'entrée : du Bus In-Home
Courant de service : avec alimentation par +M/-M, max. 300 mA
Caractéristiques techniques SNG 850-...
Tension d'entrée :
230 V AC, ±10 %, 50/60 Hz
Courant de service : 200 mA
Tension de sortie :
27,5 V DC, 12 V AC
Courant de sortie : 0,5 A DC,
1 A AC
Protection : Primaire Si
1 T 250 mA L, secondaire résistant aux courts-circuits
Type de contact :
2 contacts de travail 24 V, 2 A
Indices de protection : IP 30
Température ambiantes :
0^ +40^
Unité de Division (UD) : 9
La programmation Plug+Play constitue le moyen le plus simple pour permettre en service le kit Compact-Select-Audio et ce sans connaissances en programmation. L'installation complète de tous les postes doit être terminée.
Les boîtiers des platines intérieures ne doivent pas encore être fermés. Activer le mode Plug+Play sur le bloc d'alimentation SNG 850-.... La touche d'appel se trouvant tout en haut de la platine de rue est toujours attribuée au premier appareil intérieur.
Conditions à remplir pour plug+play :
- Effectuer le montage de l'installation selon le schéma de raccordement. Raccorder les socles des appareils intérieurs, ne pas fermer tout de suite les boîtiers.
- Sur la platine de rue, inscrivez aussitôt, si possible, l'affectation des touches d'appel.
- Mettre le SNG 850-... en mode Plug+Play. Appuyer à cet effet sur la touche mode prog. pendant 5 secondes. La LED 1 doit être éclairée en permanence.
- Placer les appareils intérieurs sur les socles, dans l'ordre dans lequel les touches d'appel ont été attribuées.
- À titre d'acquittement, on perçoit brièvement l'appel d'étage. L'appareil intérieur suivant peut être fermé.
- Une fois que tous les appareils intérieurs sont fermés, appuyer sur la touche mode prog. du SNG 850-..., le mode programmation s'arrête, la programmation de l'installation est terminée.
Reset plug+play
Si une tentative de programmation a échoué, la programmation Plug+Play peut être refaite.
- Couper la tension d'alimentation.
- Retirer tous les téléphones des socles.
- Rétablir la tension d'alimentation et attendre jusqu'à ce que le SNG 850... soit en mode d'exploitation normal (1 à 2 minutes environ)
- Mettre le SNG 850-... en mode Plug+Play. Appuyer à cet effet sur la touche mode prog. pendant 5 secondes. Appuyer sur la touche prog. de la platine de rue pendant 4 secondes, jusqu'à ce qu'une tonalité d'acquittement soit perçue.
- Une nouvelle programmation Plug+Play peut commencer.

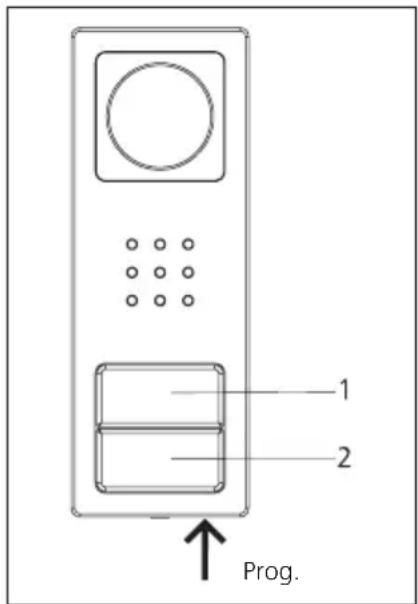

Affectation des touches
Touches supérieures =
Appareil intérieur 1
Touche inférieure =
Appareil intérieur 2
Procédure - Exemple
1 Activer le mode Plug+Play sur le SNG 850-... appuyer sur la touche mode prog. pendant 5 secondes, la LED 1 reste éclairée en permanence.
2 Placer l'appareil intérieur dans l'appartement 1, on perçoit l'appel d'étage à titre d'acquittement et la LED clignote. L'appareil intérieur 1 est affecté à la touche 1.
3 Placer l'appareil intérieur dans l'appartement 2, on perçoit l'appl d'etage a titre d'acquittement et la LED clignote. L'appareil intérieur 2 est affecté à la touche 2.
4 Arrêter le mode Plug+Play sur le SNG 850-..., en appuyant brièvement sur la touche mode prog. La LED 1 du SNG 850-... se remet maintenant à clignoter dans l'affiche de fonctionnement normal. Toutes les LED des appareils intérieurs sont éteintes, l'installation est prête à fonctionner.
Appel d'étage
La touche d'appoint d'étage (ERT) sert à appeler l'appartement, à partir de la porte d'un appartement. Exemple d'application: maison à 4 propriétés avec une cage d'escalier commune, des touches d'appoint d'étage sont installées devant la porte de fermeture de chaque appartement.
Mettre la lumière
Lorsque vous appuyez deux fois sur la touche Gauche, l'éclairage se met en service, si vous installateur-électricien l'a branche.
Désactiver les sonneries
Si vous appuyez deux fois sur la touche Parler, toutes les tonalités de sonnerie se désactivent et se réactivent ; l'affichage à LED s'éclaire en rouge pour signaler la désactivation (muet). Lorsqu'un visiteur sonne à la porte pendant que l'appareil intérieur est désactivé (muet), l'affichage à LED clignote.
Prendre l'appel de porte
Vous pouvez prendre la communication en appuyant sur la touche Parler, dans les 45 secondes à compter de la dernière sonnerie. On met fin à la communication en appuyant de nouveau, brièvement, sur la touche Parler. L'appareil intérieur ne transmet toujours la parole que dans une direction, et il commute automatiquement. Si, par suite de bruits secondaires forts au niveau de la platine de rue, la commutation automatique ne fonctionne pas, le fait d'appuyer sur la touche Parler et de la maintenir appuyée permet de forcer le sens de communication, de l'appareil intérieur à la platine de rue.
Sélectionner la platine
Appuyez sur la touche Parler pour établir une liaison avec la platine de rue où l'on a sonné en dernier.

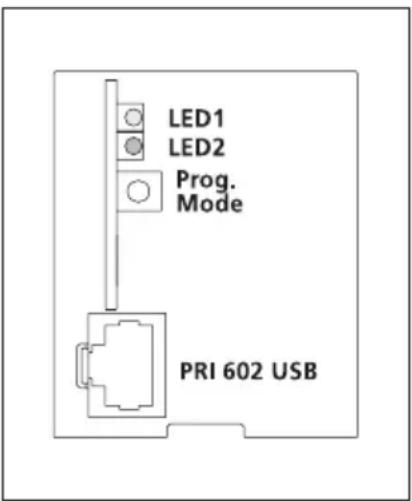

Consignes importantes à prendre en compte avant la programmation
En principe, le KIT CAB/CVB 850-... peut être mis en service et programmé par une personne.
- Terminer l'installation
- Activer le mode programmation sur le bloc d'alimentation du kit SNG 850-...
- Mettre la platine de rue en mode programmation
- Programme l'appareil intérieur
- Mettre fin au mode programmation
Pendant que le SNG 850-... est en mode programmation, plusieurs étapes peuvent être programmées les unes après les autres. Il n'est pas nécessaire de mettre fin au mode programmation chaque fois.

Affichage LED 1 "Fonctionnement"
| La LED clignote régulierement(Montée en vitesse du système) | 0,3s 0,3s | 0,3s 0,3s | ,3s |
| La LED s'allume brièvement, restelongtemps éteinte (Affichage du fon-citionnement, installation en fonction) | 1s | 20ms 1s | |
| La LED s'allume brièvement, restelongtemps éteinte (Mode programmation actif) | 0,3s 2s | 0,3s etc. | |
| LED éclairée en permanence (La pro-grammation Plug+Play est active) |
Affichage LED 2 "Anomalie"
| La LED clignote irrégulièrement (Plus de 10 abonnés) | 2s | c. |
| La LED clignote irrégulièrement Appareil inapproprié raccordé en mode Plug+Play | 0,3s 0,3s 0,2s | s |
| La LED clignote régulièrement Pas de platine de rue raccordée en mode Plug+Play | 2s |
Programmation-manuelle
Programmer l'appel de porte
Application
Appel depuis la platine de rue vers un appareil intérieur.
Le volume de la tonalité d'appoint peut être réglé sur l'appareil intérieur (voir notice d'utilisation AIB/VIB 150-...).
1 Activer le mode programmation sur le SNG 850-... Appuyer brièvement sur la touche mode prog., la LED 1 clignote toutes les 2 secondes.
2 Sur la platine de rue, prendre la touche de programmation appuyée pendant 4 secondes. On perçoit ensuite une tonalité d'acquittement longue qui revient toutes les 5 secondes brievement, tant que le mode programmation est actif.
Appuyer sur la touche Parler pendant 4 secondes. A titre de confirmation, on perçoit une tonalité d'acquittement longue et la touche de désactivation du microphone à LED se met à clignoter. L'appareil interieur bus établit la liaison vocale avec la platine de rue. L'appareil interieur bus est maintenant en mode programmation.
Sur la platine de rue, appuyer sur la touche d'appel souhaitée pendant 4 secondes, jusqu'à ce que l'on entende une tonalité longue sur le haut-parleur de porte. La touche d'appel est maintenant affectée à l'appareil interieur bus.
5 La touche d'appel est maintenant affectée de façon fixe aux appareils intérieurs bus. Programmer d'autres postes selon la même procédure ou mettre fin au processus de programmation.
