BEDIENUNGSANLEITUNG SET CVB 8501 Siedle

Gerätebedarf Hinweis

Bei Videoanlagen müssen folgende Einbausituationen unbedingt ver- mieden werden:

• direkte Sonneneinstrahlung

• Bildhintergrund mit großer Helligkeit

• stark reektierende Wände auf der gegenüberliegenden Seite der Kamera

• Leuchten bzw. direkte Lichtquellen Lieferumfang SETCVB850-1

• Siedle-Schraubendreher

• diese Produktinformation Lieferumfang SETCVB850-2

• Siedle-Schraubendreher

• diese Produktinformation Montage CV850-… 1 Gehäusefront abschrauben. Dazu an der Unterseite des Gehäuses die Siedle-Schraube lösen. Gehäusefront nach vorne aufklappen. 2 Aufputzmontage der Türstation. Empfohlene Einbauhöhe ca.1,50m/4,9ft bis Gerätemitte. Bitte beachten: Das Kabel wird im unteren Bereich der Grundplatte eingeführt! 3 Das Installationskabel wandnah abmanteln (ca. 10 mm) und Adern in die Grundplatte einführen. Die Grundplatte mit 4 Schrauben befes- tigen. Die beiden oberen Öffnungen mit den Gummistopfen verschliessen. Installation nach Anschlussplan vor- nehmen. Die Adern dürfen nur im zulässigen Installationsraum verlegt werden. Deutsch Anwendung Video-Set SiedleBasic in Bus-Technik mit den Funktionen Rufen, Sprechen, Sehen und Tür öffnen. Anzahl integrierter Ruftasten: 1–2 Jedes Basic-Set kann um ausge- suchte Tür- und Innenstationen erweitert, sowie um Schaltfunk- tionen und eine Telefonieanbindung ergänzt werden. Leistungsmerkmale Türstation CV850-…-02:

• integrierte Kamera mit automati- scher Tag-/Nachtumschaltung, LED- Beleuchtung und 2-stuger Heizung

• integrierter Türlautsprecher

• Sprachlautstärke einstellbar

• Anzahl integrierter Ruftasten: 1(CV850-1-02), 2(CV850-2-02)

• akustische Tastenquittierung akti- vierbar

• hinterleuchtete Namensschilder frontseitig wechselbar

• für die Aufputzmontage mit Gehäusefront aus hochwertigem Kunststoff Leistungsmerkmale Innenstation VIB150-0:

• 8,8cm (3,5Zoll) großes TFT- Farbdisplay

• Farbe und Helligkeit in sieben Stufen einstellbar

• Sprach- und Ruautstärke in fünf Stufen einstellbar

• Rufunterscheidung: Etagenruf, 2Türrufe und Internruf von Standard-/Komfort-Innenstationen

• LED-Statusanzeige: einge- hender Ruf, Gespräch aktiv, Stummschaltung

• Türöffner-/Lichtfunktion über Busleitung

• Manuelle Türaufschaltung auch ohne Türruf

• Parallelschaltung von max. 4Innenstationen ohne internen Sprechbetrieb

• Praktische 2-Schritt-Montage: Grundplatte mit Anschlussklemmen vorinstallierbar, werkzeuglose Endmontage Leistungsmerkmale Set-Netzgerät SNG850-0:

• 10 Bus-Adressen für die Versorgung der Bus-Teilnehmer

• integrierter Türöffner- und Lichtkontakt

• Programmierung: manuell, Plug+Play oder per BPS650-… (Windows-PC) mit ZBVG650-… und

Elektrische Spannung

Einbau, Montage und Service- arbeiten elektrischer Geräte dürfen ausschließlich durch eine Elektro- Fachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebensgefahr durch elektrische Stromschläge.

• Betrieb in einer Höhenlage bis 2000m über dem Meeresspiegel.

• EN 62368-1 beachten! In der Gebäudeinstallation muss ein allpoliger Netzschalter mit einer Kontaktöffnung von mindes- tens 3mm vorhanden sein. Das Netzgerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden! Für ausreichende Belüftung ist zu sorgen, insbesondere ist darauf zu achten, dass die Lüftungsschlitze nicht abgedeckt werden.

• Bei Verwendung von Litze als Kabelmaterial sind diese zwingend mit Aderendhülsen zu versehen. Elektrostatische Auadung Durch elektrostatische Auadung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie daher ein direktes Berühren der Leiterplatte.9 4 Der Blickwinkel der Kamera kann je nach Einbausituation horizontal und vertikal um ca. 30° vorjustiert werden. Um die Blickrichtung der Kamera zu verändern, kann diese in die gewünschte Richtung positio- niert werden. Um die Blickrichtung zu verändern, die beiden Kreuz schlitzschrauben etwas lösen. Kamera in die gewünschte Richtung positionieren. Mit den beiden Kreuz- schlitz schrauben anschließend die gewünschte Position xieren. 5 Je nach Einbauumgebung kann es erforderlich sein, die Sprachlaut stärke der Türstation zu verändern, um eine klare Sprachübertragung zu ermöglichen. 6 Gehäusefront oben auf der Grund- platte einhängen und schließen. Die Schraube an der Unterseite des Gehäuses festdrehen. Montage SNG850-… 7 Netzgerät auf Hutschiene auf- rasten. Montage VIB150-… Kabel auf ca.80mm abmanteln. 8 Empfohlene Einbauhöhe ca.1,60m bis Displayhöhe/ Sichthöhe. 9 Öffnen des Gerätes, dazu Rast hebel eindrücken und Frontseite abnehmen. 10 Bei Montage direkt auf der Wand die Grundplatte mit 4Schrauben befestigen. Einbaulage Oben/Top beachten. 11 Bei Montage auf Schalterdose Schraubenöffnungen in der Geräte- mitte verwenden. Einbaulage Oben/Top beachten. 12 Installation nach Anschlussplan vornehmen. Die Adern des Installationskabels müssen innerhalb des freien Installationsraumes in der Grundplatte verstaut werden. 13 Bei der Plug+Play Program mierung Gehäuse erst während der Program mierung schließen. Gehäuse oben auf der Grundplatte einhängen und mit leichtem Druck schließen. Demontage VIB 150-… 14 Zum Abnehmen des Gehäuses die Verriegelung nach oben drücken. Die Leiterplatte verbleibt im Gehäuse-Oberteil. Beschriftung 15 Namensschild von der Außenseite z.B. mit einem Schlitzschrauben dreher vorsichtig öffnen und Schrift- einlage entnehmen. Zum Einsetzen das Namensschild mit leichtem Druck einrasten. Installation 16 Anschluss nach entsprechendem Schaltplan vornehmen. 17 Schaltplan für SETCVB850… erweitert um eine Vario Türstation mit BCM653… Hinweis a) Kamerazweig und Monitorzweig müssen getrennt verlegt sein und dürfen nicht im gleichen Kabel liegen. Es kann sonst zu Störungen beim Bildaufbau kommen. Reichweite Die In-Home-Businstallation muss bei J-Y(St)Y auf einem Adernpaar erfolgen, bei YR-Leitung auf 2 nebeneinanderliegenden Adern. Bei J-Y(St)Y ist die Möglichkeit einer Störbeeinussung geringer. SNG850-… zur Türstation max. 50m, SNG850-… zum entferntesten Innengerät max. 50m, bei 0,8mm Aderdurchmesser. Bei einem Aderdurchmesser von 0,6mm halbiert sich die Reichweite. Klemmenbelegung CV850-… TaK, TbK In-Home-Bus Kamerazweig Tö, Tö Relaiskontakt Türöffner Klemmenbelegung VIB150-… TaM , TbM In-Home-Bus Monitorzweig +M, -M Versorgungsspannung 20–30VDC ETb, ERT Etagenruftaste Klemmenbelegung SNG 850-… L1, N Netzanschluss Ta, Tb In-Home-Bus b, c Versorgungsspannung 12VAC Tö, Tö Relaiskontakt Türöffner Li, Li Relaiskontakt Licht Inbetriebnahme Einfache Inbetriebnahme durch Plug+Play Programmierung. Erweiterbarkeit Das Basic-Set kann durch nach- stehende Komponenten erweitert werden. Der Gesamtausbau des Basic-Sets darf 10 Teilnehmer nicht überschreiten, wobei eine Türstation zwei Teilnehmer belegt.

• Bus-Schalt-Einheit BSE650-…

• Video-Türstation des In-Home-Bus Systems mit BCM653/658-…

• Audio-Türstation des In-Home-Bus Systems

• Gegebenenfalls werden weitere Systemkomponenten benötigt.10 Die Plug+Play Programmierung bietet die einfachste Möglichkeit, das Set ohne Programmierkenntnisse in Betrieb zu nehmen. Die gesamte Installation aller Teilnehmer muss fertig gestellt sein. Die Gehäuse der Innenstationen dürfen noch nicht geschlossen sein. Am Netzgerät SNG850-… muss der Plug+Play Modus aktiviert werden. Die oberste Ruftaste der Türstation wird immer dem ersten Innengerät zugeordnet. Vorgehensweise bei Plug+Play:

• Installation der Anlage nach Anschluss-Plan vornehmen

• Grundplatten der Innengeräte anschließen, Gehäuse noch nicht schließen

• An der Türstation die Zuordnung der Ruftasten wenn möglich gleich beschriften.

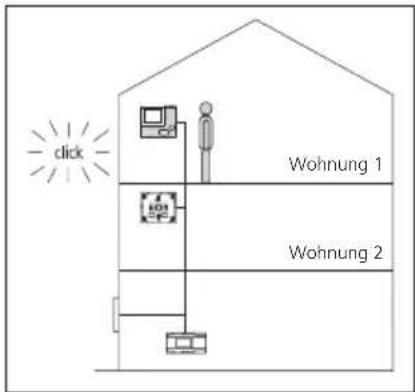

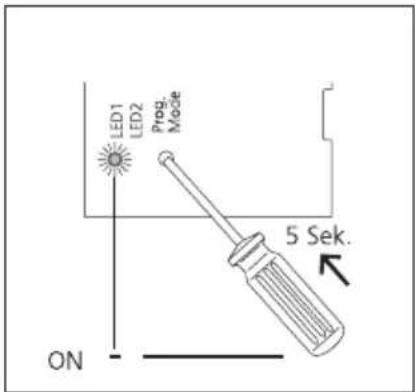

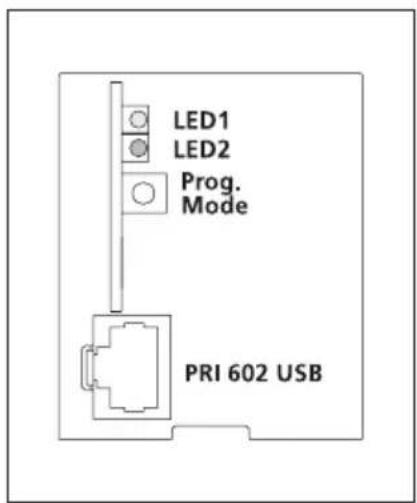

• SNG850-… in den Plug+Play Modus setzen, dazu die Prog.-Mode Taste 5 Sekunden gedrückt halten. LED1 muss dauerhaft leuchten.

• Die Innengeräte in der gleichen Reihenfolge auf die Grundplatten aufsetzen wie die Ruftasten zuge- ordnet sind.

• Der Etagenruf ist als Quittierung kurzzeitig zu hören. Das nächste Innengerät kann geschlossen werden.

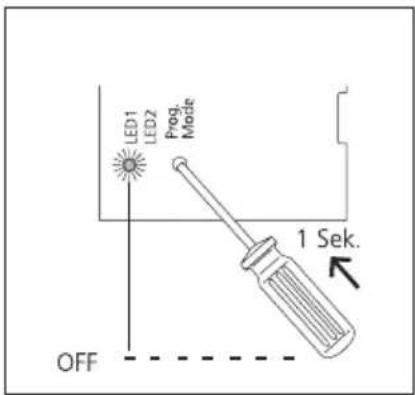

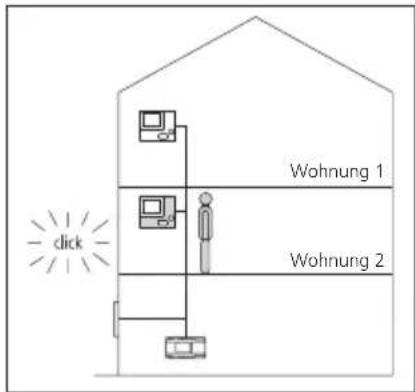

• Nachdem alle Innengeräte geschlossen sind, am SNG850-… die Taste Prog.-Mode drücken, Programmiermodus ist ausge- schaltet, die Anlage ist fertig pro- grammiert. Programmierung – Plug+Play Grundlagen Reset Plug+Play Bei einem fehlgeschlagenen Pro- grammierversuch kann die Plug+Play Programmierung erneut ausgeführt werden.

• Versorgungsspannung abschalten.

• Alle Telefone von den Grundplatten abnehmen.

• Versorgungsspannung wieder einschalten und abwarten bis SNG850-… im normalen Betriebs- modus ist (ca. 1–2 Minuten)

• SNG850-… in den Plug+Play Modus setzen, dazu Prog.-Mode Taste 5 Sekunden gedrückt halten.

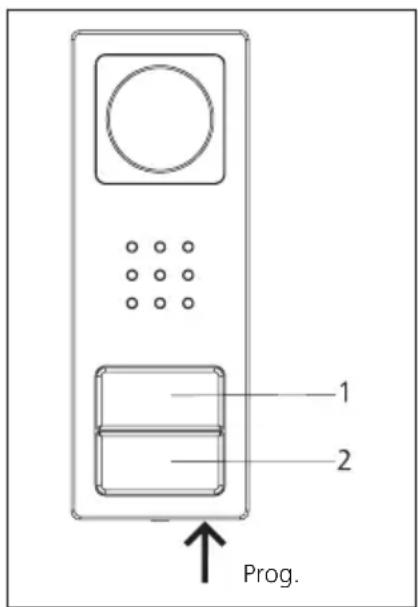

• Prog-Taste an der Türstation 4 Sekunden gedrückt halten bis ein Quittungston zu hören ist.

• Erneute Plug+Play-Program- mierung kann beginnen. Prog. Belegung der Tasten Obere Taste = Innengerät 1 Untere Taste = Innengerät 2 Technische Daten CV850-…-02 Farbsystem: PAL Bildaufnehmer: CMOS-Sensor 1/3" 756x504 Pixel Auösung: 550 TV-Linien Objektiv: 3,7mm Blickwinkel: horizontal ca.65°, vertikal ca.50° Verstellbereich mechanisch: 30° horizontal/vertikal integrierte LED-Beleuchtung 2-stuge Heizung: 12 V AC, max. 110 mA Versorgung: über In-Home-Bus Kontaktart: Schließer 24V, 2A Schutzart: IP54, IK8 Umgebungstemperatur: –20°Cbis+40°C Abmessungen (mm) BxHxT: 82x226x39 Technische Daten VIB150-… Betriebsspannung: über In-Home-Bus Betriebsstrom: bei Versorgung über +M/–M max.300mA Abmessungen (mm) BxHxT: 135x115x24 Technische Daten SNG850-… Betriebsspannung: 230VAC, +/-10%, 50/60Hz Betriebsstrom: 200mA Ausgangsspannung: 27,5VDC, 12VAC Ausgangsstrom: 0,5ADC, 1AAC Absicherung: Primär Si 1T250mAL, sekundär kurzschluss- fest Kontaktart: 2 Schließer 24V, 2A Schutzart: IP30 Umgebungstemperatur: 0°Cbis+40°C Teilungseinheit (TE): 9 Abmessungen (mm) BxHxT: 162x89x6011 Programmierung – Plug+Play Vorgehensweise – Beispiel 1 Plug+Play Mode am SNG850-… aktivieren, Prog.-Mode Taste 5Sekunden gedrückt halten, LED1 leuchtet auf Daueranzeige. 2 Innengerät in Wohnung 1 auf- setzen, Etagenruf ist als Quittierung zu hören und die LED blinkt. Das Innengerät 1 ist der Taste 1 zuge- ordnet. 3 Innengerät in Wohnung 2 auf- setzen, Etagenruf ist zu hören und die LED blinkt. Das Innengerät 2 ist der Taste 2 zugeordnet. 4 Plug+Play Mode am SNG850-… durch kurzes Drücken der Taste Prog.-Mode ausschalten. LED1 am SNG850-… blinkt jetzt wieder in der normalen Betriebsanzeige. Alle LEDs der Innengeräte sind aus, die Anlage ist betriebsbereit. Wohnung 1 Wohnung 2 Wohnung 1 Wohnung 212 Programmierung Übersicht Funktionen Etagenruf Die Etagenruftaste (ERT) dient dem Ruf von einer Wohnungstür in die Wohnung hinein. Anwendung z.B. Mehrfamilienhaus 2 Wohnungen mit einem gemeinsamen Treppenhaus, vor jeder Wohnungsabschlusstür sind Etagenruftasten installiert. Licht anschalten Wenn Sie die Türöffnertaste doppelt drücken, wird die Beleuchtung eingeschaltet, wenn Ihr Elektro- installateur diese angeschlossen hat. Klingel stumm schalten Wenn Sie die Sprechtaste doppelt drücken, werden alle Klingeltöne ab- und wieder angeschaltet; als Hinweis auf die Stummschaltung leuchtet die LED-Anzeige rot. Wenn ein Besucher an der Tür klingelt, solange das Innengerät stumm geschaltet ist, blinkt die LED- Anzeige. Wichtige Hinweise vor der Programmierung Grundsätzlich kann das SET CAB/ CVB850-… durch eine Person in Betrieb genommen und program- miert werden.

• Installation fertig stellen

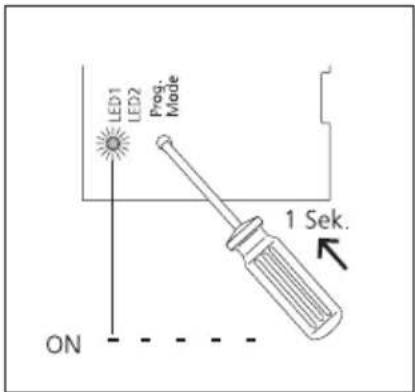

• Programmiermodus am Set- Netzgerät SNG850-… aktivieren

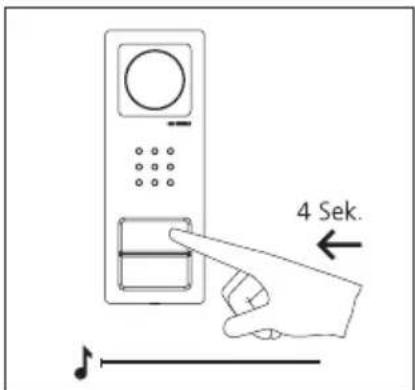

• Türstation in den Program- miermodus setzen

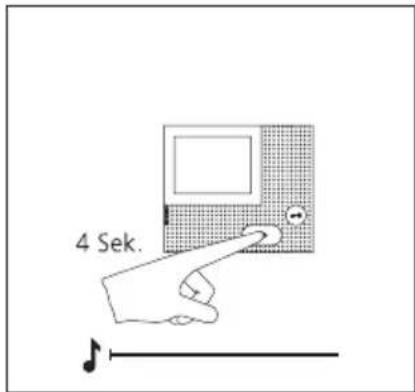

• Innengerät programmieren

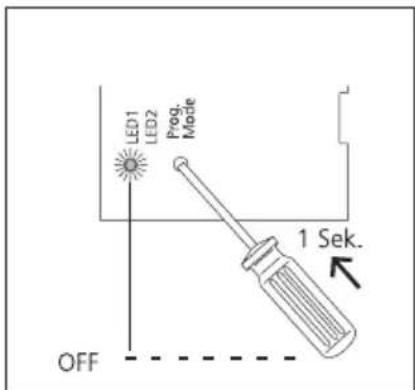

• Programmiermodus beenden Während das SNG850-… im Programmiermodus ist, können mehrere Schritte nacheinander programmiert werden. Der Pro- grammiermodus muss nicht jedes Mal beendet werden. Türruf annehmen Sie können das Gespräch durch Drücken der Sprechtaste innerhalb von 45Sekunden nach dem letzten Klingeln annehmen. Das Gespräch wird durch kurzes erneutes Drücken der Sprechtaste beendet. Das Innen- gerät überträgt Sprache immer nur in eine Richtung und schaltet auto- matisch um. Wenn durch starke Nebengeräusche an der Türstation die automatische Umschaltung nicht funktioniert, kann durch Drücken und Festhalten der Sprechtaste die Sprechrichtung von dem Innengerät zur Türstation erzwungen werden. Türstation anwählen Drücken Sie die Sprechtaste, um eine Verbindung zu der Türstation aufzubauen, von der zuletzt geklin- gelt wurde. Anzeige LED1 „Betrieb“ LED blinkt gleichmäßig (Systemhochlauf) 0,3s 0,3s 0,3s 0,3s 0,3s usw. LED blinkt kurz auf, lange aus (Betriebsanzeige, Anlage in Funktion)
