Tipo di prodotto	Kit citofono video bus
Marca	Siedle
Modello	SET CVB 8501
Alimentazione del blocco SNG 850-	230 V AC, 50/60 Hz, ±10%
Tensione di uscita SNG	27,5 V CC e 12 V CA
Corrente di uscita SNG	0,5 A CC, 1 A CA
Videocamera	Sensore CMOS 1/3", 756 x 504 pixel, 550 linee TV
Obiettivo	3,7 mm
Angolo di campo	Orizzontale circa 70°, Verticale circa 50° (stima)
Schermo pulsantiera interna	TFT a colori 8,8 cm (3,5 pollici)
Regolazioni schermo	Colore e luminosità regolabili in 7 livelli
Volume	Comunicazione e suoneria regolabili in 5 livelli
Toni di chiamata	11 toni, distinzione chiamata
Grado di protezione pulsantiera esterna	IP 54, IK 8
Grado di protezione alimentatore	IP 30
Temperatura di utilizzo pulsantiera esterna	-20°C a +40°C
Temperatura di utilizzo alimentatore	0°C a +40°C
Numero di tasti di chiamata pulsantiera esterna	1 o 2 a seconda della versione
Funzioni principali	Chiamare, parlare, vedere, aprire porta, illuminazione LED, riscaldamento, disattivazione suoneria, chiamata piano
Montaggio pulsantiera esterna	A parete, altezza consigliata 1,50 m
Montaggio pulsantiera interna	A parete o su presa, altezza consigliata 1,60 m
Programmazione	Plug+Play, manuale, o tramite PC con BPS 650-
Portata max. (cavo 0,8 mm)	50 m tra SNG e pulsantiera esterna, 50 m tra SNG e pulsantiera interna
Installazione elettrica	Riservata a uno specialista, rispettare EN 62368-1

Domande frequenti - SET CVB 8501 Siedle

Come programmare il kit in modalità Plug+Play?

Assicurarsi che tutte le basi siano collegate e che gli alloggiamenti dei citofoni interni siano aperti. Sul blocco SNG 850-, premere il tasto modalità prog. per 5 secondi (LED 1 acceso fisso). Posizionare successivamente i citofoni interni sulle basi nell'ordine dei tasti di chiamata della pulsantiera esterna (il tasto superiore corrisponde al 1° dispositivo). Ogni posizionamento attiva un tono di conferma. Una volta posizionati tutti i dispositivi, premere brevemente il tasto modalità prog. del SNG per terminare la programmazione.

Cosa fare se non appare alcuna immagine sul citofono interno?

Verificare innanzitutto che la pulsantiera esterna sia correttamente alimentata tramite il bus. Assicurarsi che il cablaggio rispetti lo schema (collegamento videocamera e monitor separati). Controllare l'angolo della videocamera ed evitare controluce diretti. Se il problema persiste, ripristinare la programmazione Plug+Play o contattare il proprio installatore.

Come regolare il volume della suoneria?

Sul citofono interno VIB 150-, utilizzare le regolazioni del volume. Il volume della suoneria di chiamata è regolabile in 5 livelli. Fare riferimento al manuale di istruzioni AIB/VIB 150- per la procedura esatta.

Come disattivare temporaneamente la suoneria?

Premere due volte il tasto Parlare del citofono interno. Il LED si accende in rosso per indicare che la suoneria è disattivata (modalità muto). Quando un visitatore suona, il LED lampeggia. Per riattivare, premere di nuovo due volte il tasto Parlare.

Come aprire la porta manualmente senza chiamata?

Premere il tasto di apertura porta (serratura) sul citofono interno. La funzione serratura/luce è accessibile tramite bus, anche senza chiamata in arrivo.

Come regolare l'angolo della videocamera della pulsantiera esterna?

Allentare leggermente le due viti a croce sul lato della videocamera. Posizionare la videocamera nella direzione desiderata (regolazione orizzontale e verticale). Riavvitare per fissare. Eseguire questa operazione prima di chiudere il frontale della scatola.

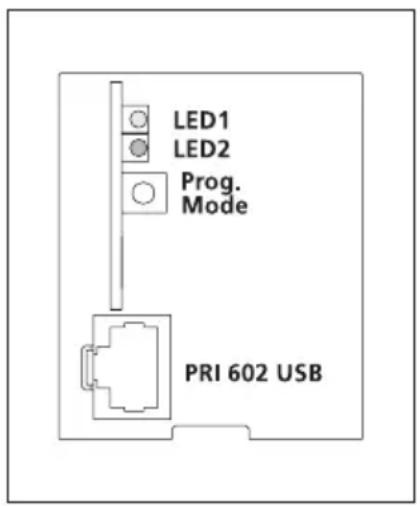

Cosa significa il lampeggio del LED di anomalia (LED 2) sul SNG 850-?

Un lampeggio irregolare (2s acceso, 2s spento) indica più di 10 abbonati. Un lampeggio rapido (0,3s/0,3s/0,2s) segnala un dispositivo inappropriato in modalità Plug+Play. Un lampeggio regolare (2s) significa che nessuna pulsantiera esterna è collegata in modalità Plug+Play. Risolvere il problema corrispondente.

Come collegare una pulsantiera esterna aggiuntiva?

Il kit Basic può essere completato con altre pulsantiere esterne (video o audio) compatibili con il sistema bus In-Home. L'installazione completa non deve superare 10 posti (una pulsantiera esterna conta come 2 posti). Seguire lo schema di cablaggio e programmare le nuove assegnazioni tramite procedura manuale o Plug+Play.

Quali sono le istruzioni di sicurezza elettrica da rispettare?

L'installazione, il montaggio e la manutenzione devono essere eseguiti da uno specialista in elettricità. Rispettare la norma EN 62368-1. Deve essere presente un interruttore generale bipolare con una distanza di contatto di almeno 3 mm. L'apparecchio non deve essere esposto a gocce o schizzi d'acqua. Assicurare una ventilazione sufficiente e non coprire le fessure di aerazione.

Come pulire i componenti del citofono?

Utilizzare un panno morbido e asciutto per pulire le superfici. Non utilizzare prodotti abrasivi o solventi. Evitare il contatto con l'acqua. Per la pulsantiera esterna, si consiglia una pulizia regolare dell'obiettivo della videocamera per una qualità dell'immagine ottimale.

MANUALE UTENTE SET CVB 8501 Siedle

Set video Siedle Basic nelsystema bus, dotato delle funzioni di chiamata, conversazione, video e apriorta.Numero di tasti di chiamata integrati:1-2

Ogni set Basic cui essere esteso con posti esterni e posti interni selezionati, nonché con funzioni di commutazione e una connessione Telefonica.

Prestazioni delippo esterno CV 850-...-02:

• Telecamera integrata con commutazione automatica giorno/notte, illuminazione LED e riscaldamento a 2 livelli
• Porter integrato
  Volume di conversazione regolabile
  -Numero di tasti di chiamata integrati:1 (CV 850-1-02), 2 (CV 850-2-02)
• Feedback acustico dei tasti attivabile
• Targhette del nome retroilluminate sostituibili dal davanti
  per montaggio appoggio muro con frontalino della scatola in materia plastico di alta qualita

Prestazioni delippo interno VIB 150-0:

• Ampio display a colori TFT da 8,8 cm (3,5")
• Colore e luminosità regolabili in sette livelli
  Volume di conversazione e di chiamata regolabile in cinque livelli
  11 toni di chiamata
• Differenziazione di chiamata: chiamata dal piano, 2 chiamate dal postinge esterno e chiamata interna da posti interni standard/comfort
• Indicatore di stato a LED: chiamata in arrivio, conversazione attiva, funzione "mute"
• Funzione apriorta/accensione lucetramite linea bus
• Attivazione delippo esterno manualeanche sanza chiamata dalippo esterno
• Collegamento in parallelo di max.
  4 posti interni alla interfono
• Pratico montaggio in 2 operazioni:

Piastra base con morsetti di collegamento preinstallabile, montaggio finale senza attrezzi

Prestazioni dell'alimentatore del set SNG 850-0:

• 10 indirizzi bus per l'alimentazione degli utenti bus
• Contatto apriorta e contatto luce integrati
• Programmazione: manuale, Plug+Play o tramite BPS 650-... (PC Windows) con ZBVG 650-... e PRI 602-... USB

Tensione elettrica

Gli interventi di installatione, montaggio e assistenza degli appearecchi elettrici devono essere eseguite escludamente da elettricisti specializzati. In caso di mancato rispetto di但这a avvertenza sussiste il pericolo di gravi danni per la salute o di morte per folgorazione elettrica.
- Funzionamento ad un'altezza fino a 2000 m sul livello del mare.
- Rispettare la norma EN 62368-1! Nell'impianto dell'edificio deve essere previsto un interrottore di rete onnipolare con un'apertura di contatto di almeno 3mm . L'apparecchio non deve essere esposto a stillicidio o spruzzi d'acqua! Occorre garantire una sufficiente ventilazione, accertandosi in particolare che la feritoia di aerazione non venga coperta.
- Se come cavi si utilizzano cavetti, occorre dotarli assolutamente di guaine per estremità di fili.

Carica elettrostatica

In caso di contatto diretto con il circuito stampato, l'apparecchio più subire danni irreparabili a causa della carica elettrostatica.

Evitare quindi di toccare diretta-mente il circuito stampato.

Negli impianti video occorre evitare assolutamente le seguenti situazioni di montaggio:

• in controuce diretta
• direttamente verso la luce del sole
• verso uno sfondo con intensa luminosità
• verso pareti molto riflettenti di fronte la telecamera
• verso luci o fonti di luce dirette

Kit di fornitura SET CVB 850-1

CV850-1-02
VIB 150-...
SNG 850-...
- Siedle cacciavite
- Il presente opuscolo informativo sul prodotto

Kit di fornitura SET CVB 850-2

CV850-2-02
- 2 x VIB 150...
- SNG 850-...
Siedle cacciavite
- Il presente opuscolo informativo sul prodotto

Montaggio CV 850-...

1 Svitare il frontalino della scatola. A tale scopo svitare la Siedle vite ad sul lato inferiore della scatola. Ribaltare in avanti il frontalino della scatola.
2 Montaggio appoggio muro delippo esterno. Altezza di montaggio raccomandata circa 1,50 m/4,9 piedi fino al centro dell'apparecchio. Da notare: Il cavoiene inserto nella parte inferiore della piastra base!
3 Sguainare il cavo di installatione in prossimita della parete (circa 10~mm ) e insere i fili nella piastra base.

Fissare la piastra base con 4 viti.
Chiudere le due aperture superiori con gli appositi tappi in gomma.
Eseguire l'installazione secondo lo schema di collegamento.

I fili possono essere posati escludivamente in un ambiente di installatione approvato.

4 L'angolo di ripresa della telecamera cui quere sere preregolato di circa

30^ sa orizzontalmente che verticalmente in funzione della posizione di montaggio. Per modificare la direzione di ripresa della telecamera è possibile posizionare la telecamera nella direzione desiderata. Per modificare la direzione di ripresa allentare leggermente le due viti con intaglio a croce. Posizionare la telecamera nella direzione desiderata. A questo punto fissare la telecamera nella posizione individuata serrando le due viti con intaglio a croce.

5 A seconda dell'ambiente di installatione, cui si sono iniziata. I am not able to use the system because of my technical difficulties.
6 Agganciare e fissare il frontalino della scatola in alto sulla piastra base. Serrare la vite sul lato inferiore della scatola.

7 Far scattare in posizione l'alimentatore sulla barra DIN.

Montaggio VIB 150-...

Spelare il cavo per circa 80~mm

8 Altezza di montaggio raccomandata circa 1,60 m fino all'altezza del display/altezza degli occhi.
9 Apire l'apparecchio premendo sulla leva a scatto e smontare il frontalino.
10 In caso di montaggio diretta-mente a parete, fissare la piastra base con 4 viti. Fare attenzione alla posizione di montaggio superiore ("Oben/Top").
11 In caso di montaggio su scatola di distribuzione, utilizzare i fori per le viti al centro dell'apparecchio. Fare attentione alla posizione di montaggio superiore.
12 Eseguire I'installazione secondo lo schema di collegamento. I fili del cavo d'installazione devono essere alloggiati all'interno del vano di montaggio libero nella piastra base.
13 In caso di programmazione Plug+Play chiudere la scatola solo durante la programmazione. Applicare la scatola dall'alto sulla piastra base e chiuderla con una leggera pressione.

Smontaggio VIB 150-...

14 Per smontare la scatola, premere versus l'alto il blocco. Il circuito stampato rimane nella parte superiore della scatola.

Diciture

15 Apriere con cautela la targhetto del nome dal lato esterno, ad esempio utilizzato un cacciavite per viti ad intaglio, quindi prelevare l'inserto stampato. Per inseire la targhetto del nome, farla scattare in posizione applicando una leggera pressione.

Installazione

16 Effettuare l'allacciamento in conformità al corrispondente schemaelettrico.
17 Schema elettrico per il SET CVB 850-... esteso con un posto esterno Vario con BCM 653-..

Avverenza

a) La derivazione della telecamera e la derivazione del monitor devono essere posate separatamente e non possono trovarsi nello stesso cavo. In caso contrario possono verificarsi interferenze nella formazione dell'imagine.

Raggio d'azione

L'installazione del systema In-Home-Bus deve avvenire su una copbia di fili nel caso di linee J-Y(St)Y,mente su 2 fili adiacenti nel caso di linee YR. Con linee J-Y(St)Y la possibilità di interferenze è più ridotta. SNG 850-... per ilippo esterno max. 50m

Distanza fra l'SNG 850...e I'apparecchio interno più lontano max. 50m con fili dal diametro di 0,8mm

In caso di fili con diametro di 0.6mm il raggio d'azione si dimezza.

Assegnazione dei morsetti CV 850-...

TaK, TbK In-Home-Bus derivazione della telecamera

To, To Contatto a reIe apriorta

Assegnazione dei morsetti VIB 150-...

TaM, TbM In-Home-Bus derivazione del monitor

+M, -M Tensione di alimentazione 20-30 V DC

ETb, ERT Tasto di chiamata dal piano

Assegnazione dei morsetti SNG 850-...

L1, N Allacciamento alla rete
Ta, Tb In-Home-Bus
b, c Tensione di alimentazione 12 V AC
To, To Contatto a rele apriorta
Li, Li Contatto a relè luce

Messa in funzione

Dotato delle funzioni base di chiamata, conversazione, video e apriorta.

Estendibilità

Il set Basic più essere esteso con i componenti seguenti. L'estensione totale del set Basic non deve super rare 10 utenti, tenendo conta che unippo esterno occupa due utenti.

• Posto interno video Siedle Basic VIB 150-...
• Posto interno audio Siedle Basic AIB 150-...
  DoorCom analogico DCA 650-...
  Unità di commutazione bus BSE 650-...
• Posto esterno video del sistema In-Home-Bus con BCM 653/658...
• Posto esterno audio del sistema In-Home-BusPotrebbero essere necessari altri componenti di sistema.

Programmazione plug+play

Principi

Dati tecnici

CV 850-...-02

Sistema colori: PAL

Ripresa immagini:

sensore CMOS 1/3" 756 x 504 pixel

Risoluzione: 550 linee TV

Obiettivo:3,7 mm

Angolo di ripresa in orizzontale:

Range di regolazione meccanico:

30^ orizzontale/vertical

Illuminazione LED integrata

Riscaldamento a 2 livelli: 12 V AC, max. 110mA

Alimentazione tramite: In-Home-Bus

Tipodi contatto:Contatto normalmente aperto max.24V,2A

Tipodi protezione:IP 54,IK8

Temperatura ambiente:

da -20^ a +40^

Dimensioni (mm) Larg. x Alt. x Prof.:

82× 226× 39

Dati tecnici VIB 150-...

Tensione d'esercizio:tramite In-Home-Bus

Corrente d'esercizio: in caso di alimentazione tramite +M - M max. 300mA

Dimensioni (mm) Larg. x Alt. x Prof.: 135 x 115 x 24

Dati tecnici SNG 850...

Tensione d'esercizio: 230 V AC, +/-10 %, 50/60 Hz

Corrente d'esercizio: 200 mA

Tensione di uscita: 27,5 V DC, 12 V AC

Corrente iniziale: 0,5 A DC, 1 A AC

Protezione: Lato primario Si 1

T 250mA L, lato secondario protetto da cortocircuito

Tipodi contatto:2 contatti normalamente aperti, 24V,2A

Tipodi protezione:IP 30

Temperatura ambiente:

da 0^ a +40^

Unità di modulare: 9

Dimensioni (mm) Larg. x Alt. x Prof.:

162× 89× 60

La programmazione Plug+Play offre la possibilità diMETTERE in funzione con estrema facilità il setenza possedere conoscenze di programmazione. L'installazione di tutti gli utenti deve essere completamente terminata.

Le scatole dei posti interni non devono essere più orecare chiuse. Sull'alimentatore SNG 850-...devese ATTIVATA la modalita Plug+Play. Il tasto di chiamata più alto del posto esterno viene sempre assegnato al primo apparecchio interno.

Presupposti per la programma-zione Plug+Play:

• Eseguire l'installazione dell'impianto secondo lo schema di collegamento.
• Collegare le piastre base degli apparecchi interni, ma non chiudere più orecare le scatole.
• Sul posto esterno dotare i tasti di chiamata delle targhette indicanti la rispettiva assegnazione.

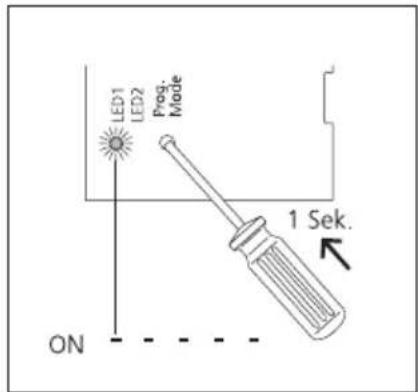

• Impostare la modalità Plug+Play sull'SNG 850-... tenendo premuto per 5 secondi il tasto Prog.-Mode. Il LED 1 deve accendersi con luce fissa.
• Innestare gli appearecchi interni sulle piastre base nella stessa successione con cui sono stati assegnati i tasti di chiamata.
• Deve sentirsi brevamente la chiamata dal piano come conferma.
  A Anything's possible colleague is the successivo appearechio interno.

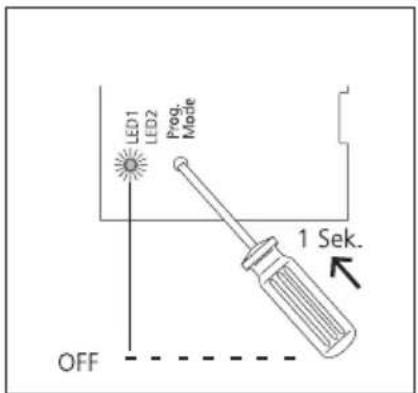

• Dopo aver collegato tutti gli apparecchi interni, premere il tasto Prog.-Mode sull'SNG 850-... e uscire alla modalità programmazione; I'impiano èosi programmato.

Reset Plug+Play

Se fallisce il tentativo di programma-zione, è possibile eseguire di nuovo la programmazione Plug+Play.

• Scollegare la tensione di alimentazione.
• Staccare tutti i citofoni dalle piastre base.
• Ricollegare la tensione di alimentazione e attendere finché l'SNG 850-... non è di nuovo in modalità operativa normale (circa 1-2 minuti).

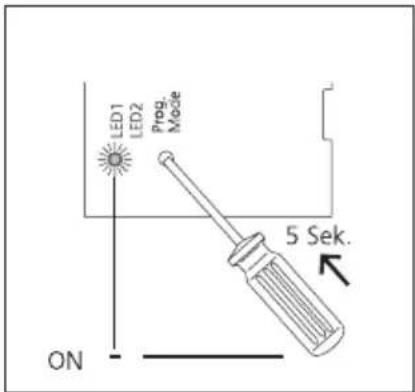

• Impostare la modalità Plug+Play sull'SNG 850-... tenendo premuto per 5 secondi il tasting Prog.-Mode.

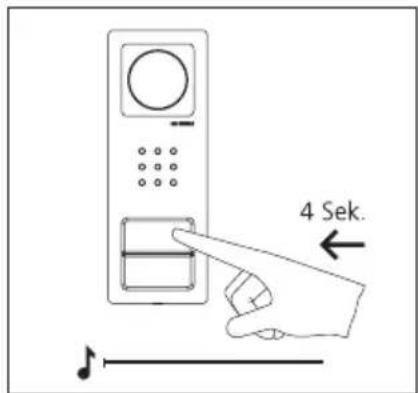

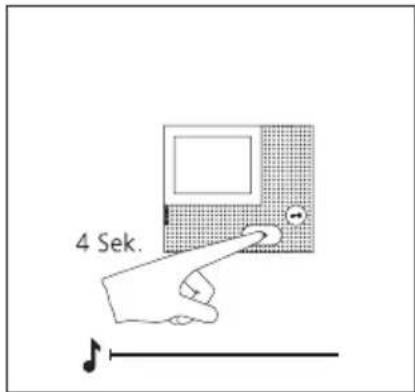

• Tenere premuto per 4 secondi il tasto Prog.-Mode sulippo esterno, finché non si sente un suono di conferma.
• Può quindi cominciare la nuova programmazione Plug+Play.

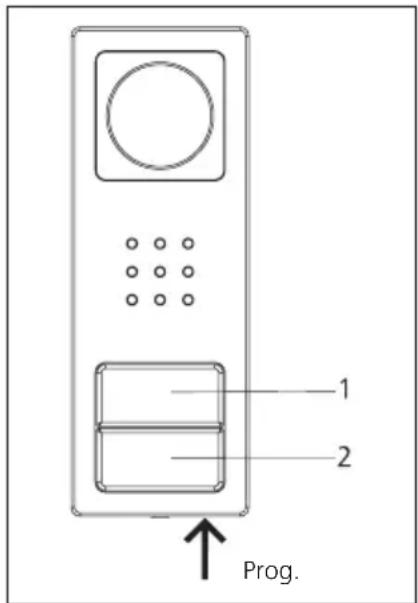

Assegnazione dei tasti

Tasto superiore =

Apparecchio interno 1

Tasto inferiore =

Apparecchio interno 2

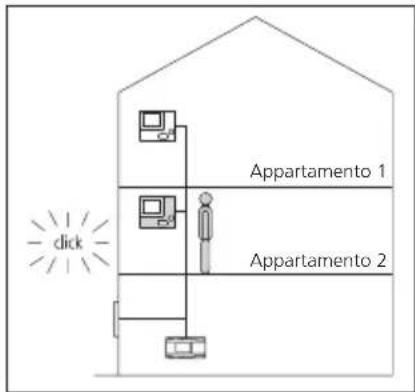

Programmazione - Plug+Play

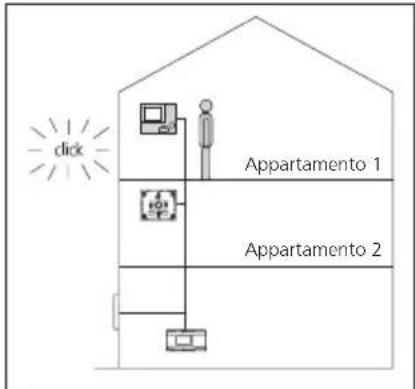

Procedimento - esempio

1 Attivare la modalità Plug+Play sul SNG 850..., tenendo premuto il tasto Prog.-Mode per 5 secondi; il LED 1 si accende con luce continua.

2 Applicare l'apparecchio interno nell'unità abitativa 1; delve sentirsi la chiamata dal piano come conferma e il LED lampeggia. L'apparecchio interno 1 è assegnato al tasto 1.

3 Applicare l'apparecchio interno nell'unità abitativa 2; delve sentirsi la chiamata dal piano e il LED lampeggia. L'apparecchio interno 2 è assegnato al tasto 2.

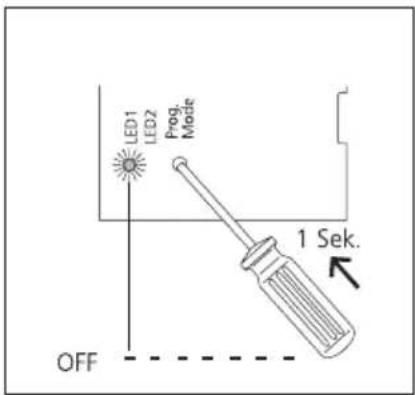

4 Uscire alla modalita Plug+Play sull'SNG 850-... premendo breve-mente il tasto Prog.-Mode. Il LED 1 sull'SNG 850-... lampeggia ora di nuovo sull'indicatore di funzionamento normale. Tutti i LED degli appearechi interni sono spenti e l'impianto è pronto per entrare in funzione.

Chiamata dal piano

Il tasto di chiamata dal piano (ERT) serve per chiare dalippo esterno sul piano direttamente nell'abitazione. Si utilizes, ad esempio, in una casa plurifamiliare con 4 appartamenti e un vano Scala comune; di fronte alla porta d'ingresso di agli appartamento sono installati tasti di chiamata dal piano.

Accensione luce

Premendo due volte il tasting apri-porta si accende l'illuminazione, a condizione che I'elettricista installatore abbia effettuato il relative collegamento.

Attivazione funzione "mute"

Premendo due volte il tastingo conversazione, tutte le suonerie vengono disattivate e riattivate; la funzione "mute" è segnalata dall'indicatore LED rosso acceso. Se un visitatore sua alla porta, l'indicatore LED lampeggia finché l'apparecchio interno rimane impostato sulla funzione "mute".

Accettazione chiamata dal posto esterno

E possiblo accettare la conversazione premendo il tasto conversazione entro 45 secondi dall'ultimo suono del campanello. Per terminare la conversazione premere di nuovo brevamente il tasto conversazione. L'apparecchio interno trasmette il suono solo in una direzione, commutandi automaticamente. Se, a causa di intensi rumori di disturbo in prossimità delosto esterno, la commutazione automatica non funziona, premendo e tenendo premuto il tasto conversazione è possible forzare la commutazione della direzione di conversazione dall'apparecchio interno alosto esterno.

Selezione posto esterno

Premere il tasto conversazione per stabilire un collegamento con ilippo esterno da cui è stato suonato l'ultima volta.

Avvertenze importanti prima di avviare la programmazione

In linea di principio, è sufficiente una sola persona per programmare eMETTERe in funzione il SET CAB/CVB 850-....

• Completare l'installazione
• Attivare la modalità programmaticione sull'alimentatore del set SNG 850-...
• Impostare ilippo esterno su modalità programmazione
  Programmare l'apparecchio interno
• Uscire alla modalità programmaticione

Mentre l'SNG 850...e in modalità programmazione, e possibile programmare più fas unaoha ola. la altra. Non e necessario uscire agli volta alla modalità programmazione.

Indicatore LED 1 "funzionamento"

Il LED lampeggia uniformamente (lancio delsystema)	0,3s 0,3s	0,3s 0,3s	3s c.
Il LED lampeggia brevamente acceso, a lungo spento (indicatore di funzionamento, impianto in funzione)	1s	20ms 1s
Il LED lampeggia brevamente acceso, a lungo spento (modalità programmazione attiva)	0,3s 2s		0,3s ecc.
LED sempre acceso (programmazione Plug+Play attiva)

Indicatore LED 2 "anomaly"

Il LED lampeggia non uniformamente (più di 10 utenti)	2s	c.
Il LED lampeggia uniformamente Apparecchio inadeguato collegato in modalità Plug+Play	0,3s 0,3s 0,2s	s
Il LED lampeggia uniformamente Nessunippo esterno collegato in modalità Plug+Play	2s	t.

Programmazione manuale

Programmazione della chiamata dalippo esterno

Impiego

Chiamata dalippo esterno ad un appearecchio interno.

Il volume del tono di chiamata cui essere regolato sull'apparecchio interno (vedere le istruzioni per l'uso AIB/VIB 150-...).

1 Attivare la modalità programmatica sull'SNG 850-... Premere brevamente il tasto Prog.- Mode; il LED 1 lampeggia ad intervalli di 2 secondi.

2 Sulippo esterno tenere premuto il tasto di programmazione per 4 secondi. Si sente quando un suono di conferma prolongato, che viene ripetuto brevamente agli 5 secondi, finché la modalità programmazione rimane attiva.

3 Premere il tasto conversazione per 4 secondi. Come conferma si sente un suono di risposta prolongato e il LED "mute" comincia a lampeggiare. L'apparecchio interno bus stabilisce il collegamento fonico con ilosto esterno. L'apparecchio interno bus si trova ora in modalità programmazione.

4 Sul posto esterno tenere premuto il tasto di chiamata desiderato per 4 secondi, finché non si sente un suono prolongato sul porter. Il tasto di chiamata è ora assegnato all'apparecchio interno bus.

5 Il tasto di chiamata è stato quando assegnato in modo fisso al apparecchi interni bus.
Programmare altri utenti secondo il procedimento sopra detrito oppure uscire alla modalità programmatica.

Toepassing
