MODE D'EMPLOI PGA4490 Pando
Cher client : Nous vous remercions sincèrement d'avoir acheté un de nos produits. Nous sommes sûrs que ce nouveau appareil moderne, pratique et fonctionnel, fabriqué des matériaux de la plus haute qualité, satisfera complètement vos exigences. Il est facile d'utiliser l'équipement; néanmoins, pour assurer des meilleurs résultats, il est important de lire attentivement ce manuel avant de l'utiliser. Les instructions fournies sont valides seulement pour les pays de destination, dont les symboles d'identification sont présentés dans la couverture du manuel d'instructions et dans l'étiquette de l'appareil. Le fabricant ne peut pas être considéré responsable des dommages éventuels, causés aux personnes ou aux objets comme résultat d'une installation incorrecte ou de l'utilisation inadéquate de l'appareil.
La société fabricante n'est pas responsable des imprécisions éventuelles, contenues dans le manuel, dont les causes sont les erreurs d'impression ou de transcription. L'aspect esthétique des figures n'a qu'une valeur indicative. Le fabricant se réserve la faculté d'apporter des modifications qu'il considère nécessaires ou utiles dans ses produits pour satisfaire les nécessités de l'utilisateur à condition qu'elles ne changent pas ses caractéristiques essentielles fonctionnelles et de sécurité. Cette plaque n'a été conçue que pour s'utiliser comme appareil de cuisson : tout autre utilisation (pour chauffer locaux) doit se considérer comme impropre et dangereuse.23

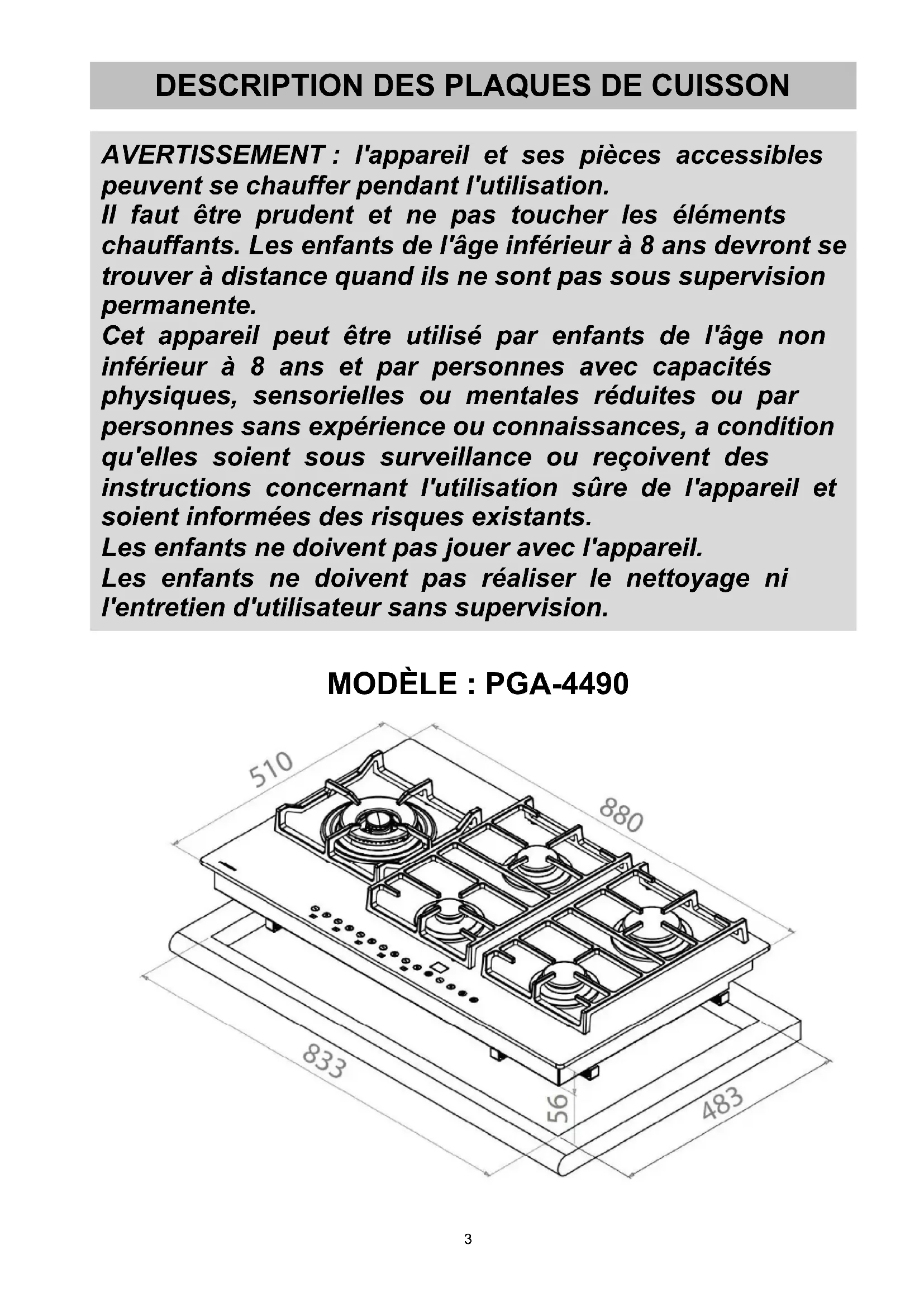

AVERTISSEMENT : l'appareil et ses pièces accessibles
peuvent se chauffer pendant l'utilisation. Il faut être prudent et ne pas toucher les éléments chauffants. Les enfants de l'âge inférieur à 8 ans devront se trouver à distance quand ils ne sont pas sous supervision permanente. Cet appareil peut être utilisé par enfants de l'âge non inférieur à 8 ans et par personnes avec capacités physiques, sensorielles ou mentales réduites ou par personnes sans expérience ou connaissances, а condition qu'elles soient sous surveillance ou reçoivent des instructions concernant l'utilisation sûre de l'appareil et soient informées des risques existants. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas réaliser le nettoyage ni l'entretien d'utilisateur sans supervision.
1 Foyer de couronne triple de 3 750
3 800 W 2 Foyer rapide de 2 800 W 3 Foyer semi-rapide réduit de 1 400 W 4 Foyer semi-rapide de 1 750 W 5 Foyer auxiliaire de 1 000 W 6 Grille 1F 7 Grille 2F 8 Contrôle tactile La plaque est munie du système de commande électronique des foyers et de contrôle des foyers avec panneau tactile.
Attention : cet appareil a été conçu pour utilisation domestique en ambiances domestiques, pour membres du public général. Seulement les adultes complètement conscientes doivent l'utiliser. Il ne faut pas admettre que les enfants s'approchent ou jouent avec l'appareil. Les zones frontales d'accès facile de l'appareil peuvent se chauffer fortement pendant l'utilisation. Il faut surveiller les enfants et les personnes handicapés pendant l'utilisation et s'assurer qu'elles ne touchent pas les surfaces chaudes et qu'elles se trouvent loin du dispositif pendant son fonctionnement.5
2 – Foyer 1 bouton + 3 – Foyer 5 bouton - 4 – Foyer 5 bouton + 5 – Foyer 4 bouton - 6 – Foyer 4 bouton + 7 – Foyer 2 bouton - 8 – Foyer 2 bouton + 9 – Foyer 3 bouton - 10 – Foyer 3 bouton + 11 – Bouton de l'horloge 12 – Programmation de l'horloge - bouton 13 – Programmation de l'horloge + bouton 14 – Bouton de blocage de sécurité 15 – Bouton ON/OFF 16 – Indicateur de position du foyer en utilisation 17 – Afficheur de la minuterie 18 – Afficheur de niveaux de capacité (0-7)
FONCIONS disponibles pour l'utilisateur/technicien : les fonctions principales du dispositif sont : mode veille (les foyers sont éteints et le panneau de contrôle est actif). Blocage du panneau de contrôle comme protection contre allumage/programmation occasionnelle. Régulation de la capacité de chaque foyer à 7 niveaux. Blocage de sécurité avec réinitialisation manuelle au moyen du procédé de déblocage, commandé du panneau de contrôle. Procédé du réglage de la capacité du niveau minimal de chaque foyer (seulement pour le technicien). Programmation du type du combustible à utiliser : méthane/gaz de pétrole liquéfié (seulement pour le technicien). Programmation du temps de l'extinction pour chaque foyer. Le temps maximal pour chaque foyer préprogrammé dans la mémoire FLASH s'égale à 4 heures. Température mesurée par la carte électronique. Contrôle des anomalies/défaillances au moyen du code, indiqué dans l'afficheur. Cette plaque n'a été conçue que pour s'utiliser comme appareil de cuisson : tout autre utilisation (pour chauffer locaux) doit se considérer comme impropre et dangereuse. Attention :au cours du fonctionnement, la zone de travail se chauffe beaucoup dans les zones de cuisson :tenir les enfants éloignés !6 UTILISATION
Sur la surface de la plaque, il y une marque sérigraphiée sur chaque foyer, qui indique le foyer qui correspond à la commande. Après avoir connecté le gaz à la commande principal ou ouvert la soupape de la bouteille de gaz, il faut allumer les foyers comme il est décrit ci-dessous : Branchement de la plaque Pour brancher la plaque, enfoncer et maintenir le bouton ON/OFF pendant au moins 2 secondes. La plaque se branchera et les afficheurs des foyers visualiseront le niveau zéro conformément à l'état éteint des foyers. Allumage d'un foyer Pour allumer un foyer, enfoncer brièvement le bouton + du foyer qu'il faut allumer. Il y a 4 secondes pour enfoncer à nouveau le bouton + et allumer le foyer au niveau 7. Maintenant le système de contrôle réalisera au maximum 3 tentatives avec intervalles de 10 secondes. Si le foyer ne s'allume pas après la troisième tentative, il sera bloquée et le témoin correspondant visualisera la lettre « b ». Pour débloquer le foyer, il faut suivre le procédé correspondant, décrit ci-dessous. Chaque foyer, pour lequel le foyer correspondant n'a pas été programmé, sera éteint automatiquement après 4 heures de fonctionnement ininterrompu. L'allumage du foyer est indiqué par le digit correspondant, qui restera actif au niveau de flamme sélectionné quand le foyer est allumé. Réglage du niveau de flamme du foyer Quand le foyer est allumé, pour augmenter son niveau de capacité, il faut enfoncer le bouton +, et pour réduire son niveau de capacité, il faut enfoncer le bouton -. Pour obtenir une variation continue du niveau de capacité, il est suffisant de maintenir enfoncé le bouton + ou - et le relâcher au niveau requis. Le niveau de capacité varie de 1 à 7. Extinction du foyer Pour éteindre un foyer, il faut enfoncer simultanément les boutons + et - correspondants pendant un instant ou utiliser le bouton - pour mettre le foyer au niveau 0. Si la plaque est éteinte, le digit correspondant visualisera avec intermittence la lettre « H » (chaud) pendant quelques minutes, et si la plaque est éteinte, le symbole intermittent « H/0 » indiquera que le foyer est chaud. La durée du temps de la visualisation intermittente du symbole est complètement indicative, puisque les conditions d'utilisation peuvent causer différences. Extinction de tous les foyers de la plaque Pour éteindre simultanément tous les foyers, il ne faut qu'enfoncer brièvement le bouton ON/OFF. Cela éteindra la plaque. Programmation du temps d'extinction d'un foyer Attention : l'utilisateur doit être toujours présent pendant l'utilisation de la plaque. Il est possible de programmer indépendamment un temps, après lequel chaque foyer s'éteindra automatiquement. Pour programmer la minuterie d'un foyer : allumer la plaque au moyen de bouton ON/OFF, brancher le foyer qu'il faut programmer au moyen du bouton +, choisir le niveau de flamme requise au moyen des boutons + et - et enfoncer le bouton de l'horloge (11) plusieurs fois, jusqu'à choisir le foyer qu'il faut programmer. L'afficheur de la minuterie visualisera 0.00. Le chiffre à gauche du point indiquera les heures, et le chiffre à droit indiquera les minutes. Après l'enfoncement des boutons 12 et 13 (- et + de la programmation de l'horloge), l'afficheur commencera à scintiller et il sera possible augmenter ou diminuer le numéro d'heures ou minutes de fonctionnement de 0 à 4 heures. Après la fin de la programmation, l'afficheur cessera de scintiller, il visualisera le temps et le témoin correspondant s'illuminera. La confirmation n'est pas requise. Après la programmation du temps, il est possible de mettre à zéro l'ajustement actuel à tout moment par enfoncer simultanément les boutons 12 et 13 (- et + de la programmation de l'horloge). Le temps égal à zéro débranchera la minuterie du foyer.7 UTILISATION Par enfoncer le bouton de l'horloge (11), il est possible de revenir au mode de programmation de la minuterie pour visualiser le temps qui reste jusqu'à l'extinction ou pour changer les réglages actuels. Il est possible de programmer la minuterie seulement quand le foyer est allumé. Le compte du temps commencera immédiatement après l'allumage du foyer. Quand le compte à rebours se termine, le foyer programmé s'éteindra et émettra une séquence de bips qui durera 30 secondes (il est possible d'arrêter ces signaux par presser le bouton de l'horloge (11)). Si l'utilisateur éteint le foyer programmé, sa minuterie correspondante se débranchera. Programmation du temps d'extinction simultanément de plusieurs foyers Il est possible de programmer le temps d'extinction de plusieurs foyers, qui fonctionnent simultanément, par commencer comme il est décrit ci-dessus pour premier foyer, après avoir terminé l'opération de programmation : enfoncer le bouton de l'horloge (11) et passer au foyer suivant (aucune confirmation des données programmées n'est requise). S'il faut programmer autre foyer, avant de passer au suivant, il faut le confirmer au moyen du bouton de l'horloge. Réglage de l'horloge Après une panne d'alimentation électrique, il sera nécessaire d'ajuster l'heure visualisée par l'horloge intérieure de la plaque. Pour régler l'horloge, il est nécessaire de brancher la plaque par enfoncer le bouton ON/OFF et enfoncer au même temps les boutons 14 et 11 pendant au moins 3 seconds. Le numéro intermittent à gauche du bouton indique les heures, et le numéro à droite indique les minutes. Par enfoncer les boutons 12 et 13, il est possible d'augmenter ou diminuer le numéro des heures et par maintenir enfoncés les boutons 12 ou 13 le numéro des heures se change continument. Pour régler les minutes, enfoncer à nouveau le bouton de l'horloge (11). Les numéros à droite du point commenceront à scintiller et il sera possible de régler les minutes de la même manière que les heures. L'enfoncement du bouton de l'horloge (11) mémorisera l'heure réglée. Déblocage du foyer (Fig. 14) Les foyers bloqués s'indiquent dans les afficheurs correspondants par la lettre « b ». Le déblocage s'initialise par enfoncer simultanément les boutons 1 et 14 (pour 90 cm.), les boutons 3 et 14 (pour 60 cm.) constamment pendant au moins 2 seconds. Après le déblocage, les foyers s'ajusteront au niveau 0 et seront prêts pour être allumés à nouveau. NOTE : si le procédé de déblocage se répète 5 fois pendant un période de 15 minutes, le dispositif visualisera FLT06 et n'acceptera plus de demandes de déblocage pendant 15 minutes suivantes. Fonction de verrouillage enfants Cette fonction peut être activée seulement quand la plaque est débranchée, par enfoncer le bouton 14 pendant au moins 3 secondes. L'activation du blocage du clavier se manifeste par l'allumage des points décimaux dans l'afficheur du niveau de capacité de chaque foyer et assure le blocage complet du clavier. La fonction se désactive par enfoncer encore une fois le bouton 14 pendant au moins 3 secondes (le déblocage du clavier se manifeste par l'extinction des points décimales dans l'afficheur du niveau de capacité). Déblocage du clavier Le clavier se débloque par enfoncer le bouton 14 pendant au moins 2 secondes. Le déblocage du clavier se manifeste par la disparition des points dans l'afficheur du niveau de flamme. DÉBLOCAGE DU FOYER « b »
18 Semi-rapide réduit 1 400 16
AVERTISSEMENTS : l'allumage des foyers avec thermocouples de sécurité peut se réaliser seulement quand la commande se trouve dans la position de « Maximum » Ne pas laisser sans surveillance l'appareil pendant son fonctionnement, s'assurer qu'il n'y a pas d'enfants à sa proximité. En particulier, il faut s'assurer que les poignées des casseroles sont placées correctement et contrôler la cuisson des aliments qui demande des huiles ou graisses, puisqu'il s'agit des substances facilement inflammables. Ne pas utiliser sprays à proximité de l'appareil quand il fonctionne. Si la plaque de cuisson est munie d'un couvercle, avant de l'ouvrir, il faut nettoyer tous les possibles résidus d'aliments, versés sur sa surface. Si l'appareil est muni d'un couvercle en verre, existe le risque qu'il peut exploser en état chauffé. Il faut éteindre et laisser tous les foyers se refroidir avant de fermer le couvercle. Ne pas placer les casseroles de telle manière qu'elles sortent des bords de la plaque de cuisson.9 UTILISATION AVERTISSEMENTS ET CONSEILLES POUR L'UTILISATEUR : l'utilisation d'un appareil de cuisson à gaz génère chaleur et humidité dans le local où il a été installé. Par conséquent, il est nécessaire d'assurer une bonne ventilation du local, par maintenir libres des obstacles les rainures de ventilation naturelle (fig. 1) et par brancher le dispositif mécanique de ventilation (hotte aspirante ou ventilateur électrique, fig. 2 et fig. 3). Une utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, comme l'ouverture d'une fenêtre ou une ventilation plus efficace par l'augmentation de la puissance de la ventilation mécanique existante. Si l'appareil s'utilise de la manière intensive et prolongée, une aération supplémentaire peut être nécessaire ; en ce cas, il est possible d'ouvrir une fenêtre ou d'améliorer l'aération par augmenter la puissance de l'aspiration mécanique, en cas de sa disponibilité. Ne pas essayer de modifier les caractéristiques techniques du produit, puisque cela peut être dangereux. En cas de décision de terminer l'utilisation de cet appareil (ou de remplacer un vieux modèle), avant de le mettre au rebut, nous recommandons le désarmer, en observant la norme en vigueur dans le domaine de protection de santé et de pollution environnementale, prévue pour les cas pareilles, et démonter les parties qui peuvent présenter danger, surtout pour les enfants, qui puissent utiliser l'appareil mis au rebut pour jouer. Ne pas toucher l'appareil avec les mains ou les pies mouillés ou humides. Ne pas utiliser l'appareil pieds nus. Le fabricant ne peut pas se considérer responsable pour dommages éventuelles, causés par les utilisations impropres, incorrectes et déraisonnables. Au cours et juste après le fonctionnement, certaines parties de la plaque de cuisson se chauffent jusqu'aux températures très hautes : il faut éviter de les toucher. Après l'utilisation de la plaque, il faut s'assurer que la commande rotative se trouve en position de fermeture et qu'elle ferme le robinet principal du conduit de distribution de gaz ou le robinet de la bouteille. En cas d'anomalies de fonctionnement des robinets de gaz, il faut contacter le service d'assistance.

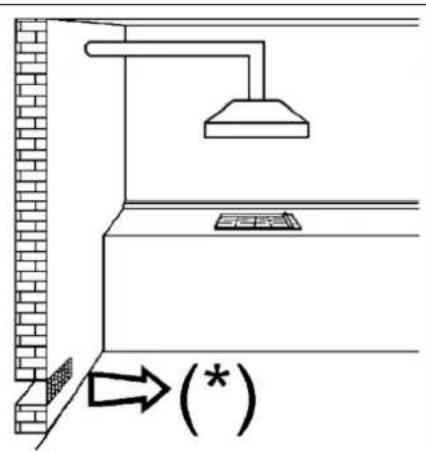

(*) ENTRÉE D'AIR : VOIR LE CHAPITRE « INSTALLATION » (PARAGRAPHES 5 ET 6)
En cas de rupture du verre de la plaque de cuisson :
éteindre immédiatement toutes les flammes et les
léments de chauffage électriques, ensuite déconnecter l'appareil de l'électricité, ne pas toucher la surface de l'appareil, ne pas utiliser l'appareil. Attention : au cours du fonctionnement, la zone de travail se chauffe beaucoup dans les zones de cuisson : tenir les enfants éloignés !10 UTILISATION CONSEILLES POUR ECONOMISER ENERGIE ET EVITER DOMMAGES DES RECIPIENTS
Pour éviter pertes d'énergie, ne pas cuisinier sans couvercle ou avec couvercle déplacé. Centrer bien le récipient sur le foyer.
Ne pas placer des grands récipients près des commandes, elles puissent être endommagées par l'excès de température.
Ne jamais placer le récipient directement sur le foyer, il faut toujours le placer sur les grilles. Avant de l'utilisation, il faut s'assurer que les grilles sont bien placées. Sur la plaque de cuisson, il faut manipuler le
récipients prudemment, ne pas frapper ni situer sur la plaque des poids excessives.
Ne pas enlever le récipient et laisser la flamme allumée, cela peut causer des graves dommages.
Utiliser le foyer de dimension adaptée pour chaque récipient. Ne pas utiliser récipients dont les dimensions sont inférieures à la dimension du foyer, la flamme ne peut pas contacter avec les côtés du récipient. Utiliser toujours les récipients dont la base soit en bon état, plan et épaisse. Le s récipients déformés risquent de basculer.11 NETTOYAGE ATTENTION : avant de réaliser chaque opération de nettoyage, déconnecter l'appareil du réseau d'alimentation électrique et en gaz.
2) PLAQUE DE TRAVAIL
Pour maintenir brillante la surface en verre, il est très important de la laver après chaque utilisation, avec eau tiède et savon, puis de la rincer et sécher. De la même manière, il faut laver les grilles émaillées, les couvercles émaillés « A », « B » et « C » et les têtes des foyers (voir la fig. 5- 5/A) et nettoyer les bougies d'allumage « AC » et les capteurs de thermoc ouples « TC » (voir la fig. 5/A). Il est interdit de laver ces composants dans le lave-vaisselle. Nettoyer doucement avec une petite brosse en nylon, comme le montre la figure (voir la Fig. 4) et laisser sécher complètement.
Il faut réaliser le nettoyage quand la plaque et ses composants sont froids, sans utiliser éponges métalliques, produits abrasifs en poudre ni sprays corrosifs. Il n'est pas admis de rester c es surfaces en contact avec les produits comme vinaigre, café, l ait, eau salé ou jus de limon ou de tomate.
FIG. 4 FIG. 5 FIG. 5/A Note : comme résultat de son utilisation permanente, la zone des foyers peut prendre une couleur différente de l'original, à cause de la température élevée.
AC12 NETTOYAGE VITROCÉRAMIQUE Pour maintenir brillante la surface vitrocéramique, il est conseiller de traiter la surface en verre, avant de l'utilisation, avec un produit sur base de silicone, pour former une pellicule protectrice contre eau et encrassements. Cette pellicule protectrice n'est pas durable, c'est pourquoi il faut renouveler souvent l'application du produit. Il est très important de nettoyer toujours la surface après l'utilisation, quand le verre est encore chaud. Pour le nettoyage, ne pas utiliser éponges métalliques, produits abrasifs ni sprays corrosifs. En dépendance du niveau d'encrassement, il faut rappeler ce qui suit :
pour les manches légères, il est suffisant d'utiliser une éponge humide.
- Il faut éliminer les résidus des li quides versés par les casseroles au moyen du vinaigre ou limon.
Prêter attention pour ne pas laisser tomber sucre ou aliments sucrés sur la plaque pendant la cuisson. Si tel est le cas, il faut éteindre la plaque de cuisson et nettoyer immédiatement les ma nches encore chaudes au moyen d'eau chaude et éponge humide.
En cas de mauvais nettoyage de la plaque ou de manipulation incorrecte avec les récipients, il est possible que couleurs, reflets métalliques ou éraflures apparaissent avec le temps. Ces éraflure s, bien qu'ils soient difficiles d'éliminer, n'influent pas sur bon fonctionnement de la plaque de cuisson.
Ne pas utiliser jets de vapeur pour nettoyer l'appareil. AVERTISSEMENTS : pendant le montage des composants de la plaque à leurs places, il est nécessaire de suivre les conseils suivants :
s'assurer que les rainures des têtes des foyers « T » (fig. 5/A) ne soient pas obstruées par corps étrangers. S'assurer que les couvercles émaillés « A
« B » et « C » (fig. 5- 5/A) soient montés correctement sur les têtes des foyers. Cela se vérifie quand le couvercle, monté sur la tête, est complètement stable.
Si les mouvements d'ouverture et de fermeture d'un robinet sont diff iciles, il ne faut pas le forcer : il faut demander avec urgence le service d'assistance technique.
l faut monter les grilles sur les pines de centrage correspondants (ou sur le profile d'aluminium, s'il est disponible). Vérification de la parfaite stabilité.
Ne pas utiliser jets de vapeur pour nettoyer l'appareil.13 INSTALLATION
L'INSTALLATION Seulement le personnel qualifié peut réaliser l'installation, tous les réglages, les transformations et les opérations d'entretien, indiquées dans ce chapitre. L'équipement doit être installé correctement, avec observation des normes en vigueur et conformément aux instructions du fabricant. Le fabricant ne peut pas être responsable des dom mages éventuels causés à personnes, animaux ou objets par une installation incorrecte de l'équipement. Au cours de la vie utile de l'installation, les dispositifs de sécurité ou de réglage automatique des appareils pourront être modifiés seulement par le f abricant ou par le fournisseur dûment autorisé.
INDICATIONS POUR L'INSTALLATION
Le dispositif est conçu pour qu'il reste opérationnel moins de 24 h (système de fonctionnement non permanent). Quand cette limite est atteinte , le système réalise une suspension du réglage pour que le dispositif puisse vérifier son efficacité.
Ce dispositif automatique est un dispositif de sécurité et ne doit pas être altéré. Les manipulations avec ce dispositif annuleront toute la responsabilité du fabricant et invalid eront la garantie.
Il conforme aux standards nationaux et européens applicables (par exemple, EN 60335-1/EN 60335- 2-102) concernant la sécurité électrique. MESURES QU'IL FAUT RESPECTER (en mm de la coupe)
Avant de mettre la plaque en marche, il faut contrôler avec attention le câblage : un câblage incorrect peut endommager le dispositif et compromettre la sécurité du système.
Connecter et déconnecter la plaque seulement après avoir coupé l'alimentation électrique.
- Il faut exclure le contact du dispositif avec gouttes d'eau.
Il n'est pas admis de placer les câbles des soupapes près des câbles de haute tension du transformateur d'allumage.
Avant de brancher la plaque, s'assurer qu'il n'y a rien sur la plaque, surtout dans la zone du panneau de contrôle.
Après avoir branché la plaque, attendre quelques secondes pour terminer le procédé de la calibration automatique du panneau de contrôle. • En cas de court-circuit « partiel » ou d'isolation insuffisante entre la ligne et la terre, le voltage de l'éle ctrode du senseur peut se diminuer jusqu'au point qui cause le blocage du dispositif, à cause de l'impossibilité de percevoir le signal de flamme.
Il n'est pas sûr de toucher le circuit de tension extra basse (TEB) (seulement isolation principal, en conformité avec EN 60730- 1), parce que l'installation doit garantir le niveau de protection contre décharges électriques, équivalente à l'isolation double pout l'interface de l'utilisateur.
IMPORTANT : pour parfaite installation, ajustement ou transformation de la plaque de cuisson pour qu'elle puisse s'utiliser avec autres gaz, il est nécessaire d'inviter un INSTALLATEUR QUALIFIÉ : le non-respect de cette norme cause l'annulation de la garantie.
CUISSON Après avoir enlevé l'emballage extérieur et tous les emballages intérieurs des parties mobiles diverses, il faut s'assurer que la plaque se trouve en état parfait. En cas de doute, ne pas utiliser l'appareil et contacter personnel qualifié. Il ne faut pas laisser les éléments de l'emballage (carton, sachets, polystyrène expansé, clous…) à la portée des enfants, ils sont sources potentielles de danger. Pour encastrer la plaque, il est nécessaire de faire une découpe dans le plateau supérieur du meuble modulaire avec les mesures, indiquées dans la fig.
et s'assurer de l'observation des mesures critiques de l'espace où l'appareil doit être installé (voi r la fig. 7). L'appareil a été classifié comme produit de la clase 3, conséquemment, il est soumis aux toutes les prescriptions, prévues pour lesdits appareils. L'appareil peut être installé avec une paroi latérale seulement (à droit ou à gauche de la pla que), supérieure à la plaque et placée à une distance minimale, comme il est décrit dans le tableau suivant.
CUISSON La plaque est munie d'un joint spécial qui exclut tous types d'infiltration de liquides dans el meuble. Pour utiliser correctement ce joint, il est nécessaire de respecter scrupuleusement les instructions suivantes :
enlever toutes les parties mobiles de la plaque de cuisson.
Couper le joint en 4 parties de la longueur, nécessaire pour le place en 4 bordes du verre.
Renverser la plaque et placer correctement le côté adhésif du joint « E » (fig. 8) sous le bord de la plaque de telle manière, que le côté extérieur du joint coïncide complètement avec le bord périmétral extérieur du verre. Les extrémités des band
doivent coïncider sans chevauchement.
Coller le joint au verre par doigts de manière uniforme et sûre.

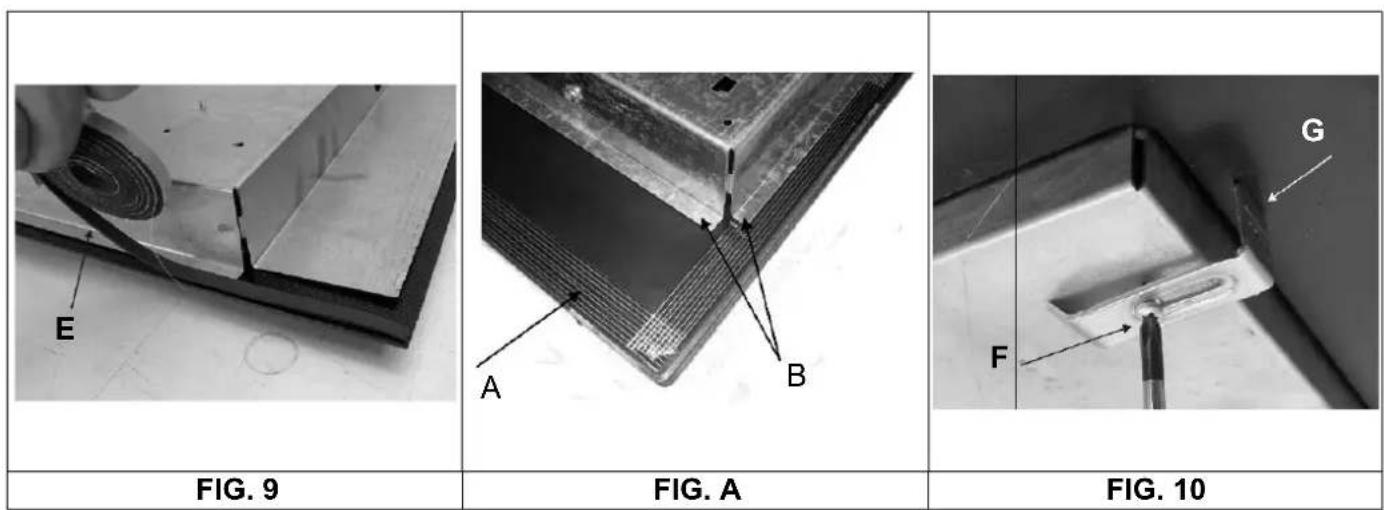

Il faut installer la plaque de cuisson dans l'orifice, coupée dans le meuble, et la bloquer avec les vis « F » des crochets de fixation « G » (voir la fig. 9).
Pour exclure le contact involontaire avec la surface de la caisse de la plaque, surchauffée pendant son fonctionnement, il est nécessaire de placer un séparateur en bois, fixé par vis, à la distance minimale de 70 mm de la plaque (fig. 6). - Pour fixer ce produit à la structure d'appui, il est recommandé de ne pas utiliser visseuses électriques ou mécaniques, mais d'exercer à la main une pression modérée sur les crochets de fixation. Précaution : Il ne faut pas permettre que le borde en verre (A) s'appuie seulement sur la plaque ou la surface de travaille, il faut que le bord en métal (B) s'appuie sur cette surface, qui doit être en contact avec la plaque (voir la fig. A). Il est important d'observer le s mesures d'encastrement.
L'INSTALLATION L'installateur doit prendre en compte que les parois latérales éventuelles ne doivent pas surpasser la hauteur de la plaque de cuisson. Aussi, la paroi derrière et les surfaces adjacentes et environnantes а la plaque de cuisson doivent résister la température de 90 °C. L'adhésif qui unie la feuille en plastique au meuble doit résister les températures non inférieures à 150 ºC pour exclure la séparation du revêtement. L'installation de l'appareil doit se conformer aux dispositions des normes en vigueur. Cet appareil n'est pas connecté à un dispositif d'évacuation des produits de combustion. Conséquemment, il doit être connecté conformément aux règles d'installation ci- dessus indiquées. Il est nécessaire de prêter l'attention particulière aux dispositions applicables dans le domaine de ventilation et aération ci-dessous décrites.
Pour assurer le fonctionnement correct de l'appareil, il est indispensable que le local, où il est installé, soit ventilé en permanence. La quantité de l'air nécessaire est celle que la combustion normale du gaz et la ventilation du local demandent, son volume ne peut pas être inferieur а 20 m
. Le flux naturel de l'air doit se réaliser par chemin direct à travers des ouvertures permanentes, faites dans les parois du local qu'il faut ventiler. Ces ouvertures doivent se connecter a vec l'extérieure et avoir une section minimale de 100 cm
(voir la fig. 1). Il faut les organiser de la manière qui exclut son obstruction. Egalement, il est admis d'organiser la ventilation indirecte par extraction de l'air des locaux contigus au local q u'il faut ventiler, а condition de stricte observance des dispositions des normes en vigueur.
6) EMPLACEMENT ET AÉRATION
Les appareils de cuisson à gaz doivent toujours évacuer les produits de combustion au moyen de hottes connectées à cheminées, aux conduits pour fumée ou directement à l'extérieur (voir la fig. 2). En cas où il n'est pas possible d'utiliser la cheminée et à
condition que les disposi tions concernant la ventilation, indiquées dans les normes en vigueur, s'observent strictement, il est admis d'utiliser un ventilateur, installé
sur une fenêtre ou sur une paroi avec sortie
l'extérieur, qui devra se brancher simultanément avec l'appareil (voir la fig. 3).16 INSTALLATION
7) RACCORDEMENT DU GAZ
Avant de connecter l'appareil, il faut s'assurer que les données dans l'étiquette d'identification, placée sur la partie inférieure de la caisse, soient compatibles avec les données du réseau de distribution de gaz. Une étiquette, présentée dans ce manuel, et une étiquette qui se trouve sur la parte inférieure de la caisse, indiquent les conditions pour le réglage de l'appareil : type du gaz et pression de travail. Quand le gaz est distr ibué au moyen de canalisation, il est nécessaire de connecter l'appareil à l'installation de conduite de gaz :
- P ar tube métallique rigide d'acier, conformément aux normes en vigueur, dont les connexions doivent se réaliser par raccords vissés conformément à la norme EN 10226.
Par tube en cuivre, conformément aux normes en vigueur, dont les connexions doivent se réaliser par raccords avec joint mécanique conformément aux normes en vigueur.
Par un tube flexible d'acier inoxydable de paroi continue, conformément aux normes en vigueur, avec l'extension maximale de 2 mètres et joint d'étanchéité conformément aux normes en vigueur. Il faut installer ce tube de telle manière, qu'il ne peut pas entrer en contact avec les parties mobiles du module encastré (par exemple, caisses) ni traverser les compartiments qui puissent servir pour stockage des objets. Quand l'alimentation en gaz se réalise directement d'une bouteille , l'appareil, muni avec un régulateur de pression conformément aux normes en vigueur, doit être connecté :
- P ar tube en cuivre, conformément aux normes en vigueur, dont les connexions doivent se réaliser par raccords avec joint mécanique conformément aux normes en vigueur.
Par tubes flexibles d'acier inoxydable de paroi continue, conformément aux normes en vigueur, avec l'extension maximale de 2 mètres et joints d'étanchéité conformément aux normes en vigueur. Il faut installer ce tube de telle manière, qu'il ne peut pas ent rer en contact avec les parties mobiles du module encastré (par exemple, caisses) ni traverser les compartiments qui puissent servir pour stockage des objets. Pour faciliter la connexion entre le régulateur de pression, monté à la bouteille, et la buse de connexion, il est conseillé d'utiliser un adaptateur spécial dans le tube flexible. Il est facile de trouver se type d'adaptateur au marché. Après la réalisation de la connexion, il faut s'assurer de son étanchéité complète au moyen d'une solution savonneuse, sans appliquer aucune flamme. AVERTISSEMENTS : il faut se rappeler que le raccord d'entrée de gaz de l'appareil est fileté de 1/2” gaz conique mâle conformément aux normes EN 10226.
IMPORTANT : L'appareil est conforme aux dispositions des sub-régulations des Directives Européennes : - Règlement (UE) 2016/426.

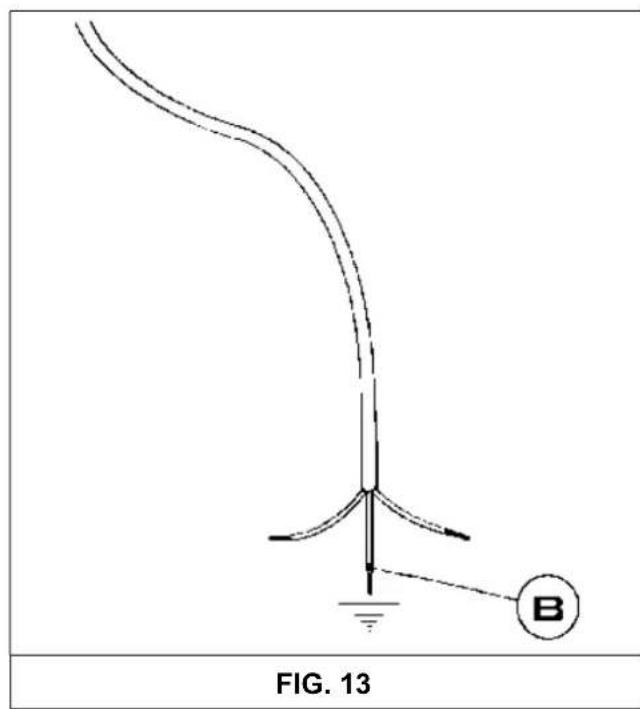

Avertissement : la ligne de connexion/neutre n'est pas permise !
Incorrecte ! Correcte ! terre
Avant de réaliser une intervention dans la partie électrique de l'appareil, il est nécessaire de déconnecter complètement la connexion au réseau. Le fabricant décline toute la responsabilité des dommages causés aux personnes et objets par le non-respect des indications fournies ci- dessus ou celles qui proviennent de l'interférence avec une des parties de l'appareil. IMPORTANT : il faut réaliser l'installation conformément aux instructions du fabricant. Une installation avec erreurs peut causer dommages а
personnes, animaux ou objets, dont le fabricant ne peut pas être considéré responsable.
l faut réaliser la connexion électrique conformément aux normes et dispositions légales en vigueur.
Voir les étiquettes collées sur la partie inférieure du produit, elles indiquent le s caractéristiques de tension d'alimentation et puissance pour utiliser la section adaptée des câbles de connexion électrique.
- Avant de réaliser le raccordement, vé rifier que la prise ou l'installation soient munis d'une mise а la terre efficace conformément aux normes et aux dispositions légales en vigueur. Toute la responsabilité pour le non-respect de c
dispositions est déclinée. Quand la connexion au réseau d' alimentation se réalise au moyen de la prise de courant : - Si le câble d'alimentation « C » n'est pas muni de la prise mâle (voir la fig. 10), il faut monter une prise mâle normalisée, adaptée pour la charge indiquée dans l'étiquette d'identification. Connecter le s câbles conformément au schéma de la fig. 10, prêter attention à l'observance des correspondances suivantes : lettre L (phase) = câble de couleur marron ; lettre N (neutre) = câble de couleur bleue ; symbole terre = câble de couleur verte-jaune.
Il faut placer le câble d'alimentation de telle manière, qu'il jamais, dans aucun point, atteigne la température de 90 °C.
Ne pas utiliser réductions, adaptateurs ou
érivations pour réaliser la connexion, puisque elles peuvent causer contacts faux et surchauffes dangereux.
Après l'encastrement, la prise mâle doit rester accessible. Quand la connexion s'est réalisée directement au réseau électrique : - I nterposer, entre l'appareil et le réseau, un interrupteur unipolaire, adapté à la charge de l'appareil conformément aux normes vigueur concernant l'installation. - Il faut se rappeler que le câble de la mise а la terre ne peut pas être interrompu par l'interrupteur.
Pour assurer meilleure sécurité, il est possible également de protéger la connexion électrique par un interrupteur différentiel de haute sensibilité. Il est fortement recommandé de fixer le câble de mise а la terre de couleur verte-jaune а une in stallation de mise а la terre efficient.
Si pour l'installation il faudra faire des modifications dans l'installation électrique domestique ou si l'incompatibilité se détecte entre la prise mâle et la fiche femelle de l'appareil, il sera nécessaire de réaliser lesdits remplacements avec participa tion du personnel qualifié professionnellement. Le professionnel devra vérifier spécialement que la section des câbles de la prise mâle soit adaptée а la puissance consommée par l'appareil.
AVERTISSEMENTS : tous nos produits sont conformes aux Normes Européennes et aux amendements correspondants. Par conséquent, le produit est conforme aux exigences des Directives Européennes en vigueur concernant : - Compatibilité électromagnétique (EMC) ; - Sécurité électrique (LVD) ; - R estriction de l'utilisation de certaines substances dangereuses (RoHS) ; - EcoDesign (ERP).
Avant de procéder à tous les réglages, il faut couper l'alimentation électrique de l'appareil.
9) PROCÉDÉ POUR RÉGLER LA CAPACITÉ MINIMALE DES FOYERS. (Fig. 15)
La procédure de réglage de la capacité minimale du brûleur permet de modifier la capacité minimale programmée, en adaptant chaque brûleur aux caractéristiques du réseau de distribution de gaz auquel la plaque est connectée. Brancher la plaque, démarrer la procédure en enfoncent les boutons + et - du foyer 3 simultanément avec les boutons + et - du foyer 1 (pour la plaque de 5 feux), et + et - du foyer 5 (pour la plaque de 4 feux) durant 3 secondes, avec tous les foyers éteints (stand by). Le début de la procédure de réglage s'indique dans l'afficheur par le mot «MIN».À ce moment, il est possible de choisir le foyer qu'il faut régler, au moyen des boutons 12 et 13 (- et + de la programmation de l'horloge). Après la confirmation via le bouton de l'horloge (11), le foyer choisi s'allume au minimum et la quantité de gaz (hauteur de la flamme) peut être augmentée ou diminuée jusqu'au niveau minimal, au moyen des boutons + et - du foyer. Pendant la procédure de réglage, les niveaux de flamme de l'affichage montrent l'indication-- - si le niveau minimum programmé correspond au réglage d'usine, et l'indication "⊓" ou "⊔" changera d'un mode fixe à clignotant, indiquant une capacité supérieure ou inférieure à celle programmée. Pour confirmer la capacité minimale requise, il est nécessaire d'enfoncer le bouton de l'horloge (11). Le mot «MIN» sera toujours présent et aucun témoin ne clignotera. À ce moment, il est possible d'enfoncer le bouton de l'horloge (11) pour arrêter la procédure ou d'enfoncer les boutons 12 et 13 pour choisir un autre foyer et programmer sa capacité minimale. L'appareil acquerra et mémorisera les niveaux de capacité minimale et les utilisera lors de l'utilisation normale de la plaque (voir Fig. 11).
Choix du type du gaz (Fig. 16) Vous pouvez configurer la carte pour fonctionner avec du Méthane ou du GPL. Pour activer la procédure de sélection du gaz, la plaque doit être en marche et tous les brûleurs doivent être éteints. Appuyez sur les touches "-" du brûleur 5 et du brûleur 1 avec la touche 12 (pour 90 cm), ou sur les touches "-" du brûleur 5 et du brûleur 2 avec la touche 12 (pour 60 cm.) pendant au moins 2secondes. Le début de la procédure de sélection du gaz est indiqué par la désactivation de l'affichage du niveau du brûleur et l'apparition de "nAt" ou "LPG" sur l'affichage de la minuterie, en fonction de la configuration actuelle. Le réglage souhaité peut être sélectionné à l'aide des boutons 12 et 13. Pour terminer la procédure, l'opérateur doit appuyer sur le bouton de l'horloge (11). L’activation de cette fonction implique l’annulation des heures de fermeture programmées dans brûleurs (voir fig. 11). LES FOYERS NE NÉCESSITENT PAS LA RÉGULATION DE L'AIR PRIMAIRE.19 FIG. 15

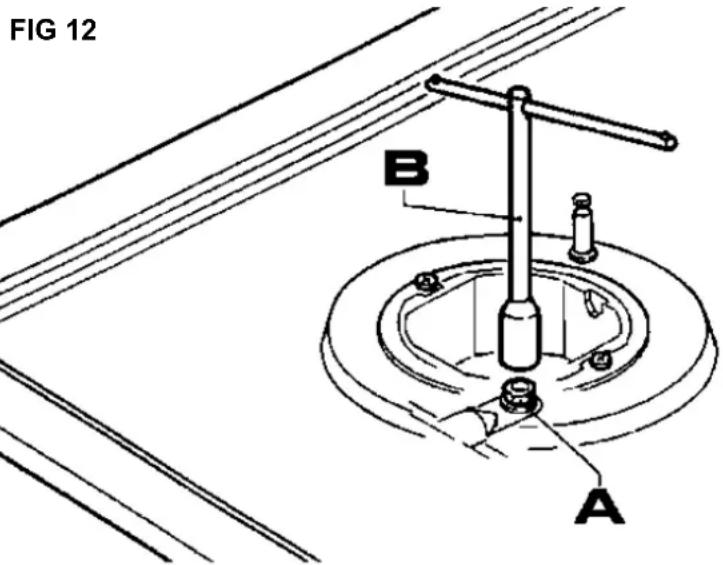

Les foyers peuvent être adaptés aux types différents de gaz par monter les buses correspondantes dans chaque foyer. Pour réaliser cette opération, il est nécessaire d'enlever les têtes des foyers, dévisser la buse « A » (voir la fig. 12) avec une clé polyg onale « B » et la replacer par une buse adaptée au gaz à utiliser. Il est conseillé de serrer la buse fortement. Après l'achèvement des remplacements indiqués, le technicien devra ajuster les foyers, comme il est décrit dans le paragraphe 9, plomber les organes éventuels de réglage ou préréglage et en remplacer l'étiquette d'identification par l'étiquette correspondante au nouveau réglage de gaz, réalisé dans l'appareil.
Cette étiquette se trouve dans le sachet pour les buses de rechange. Pour faciliter l e travail de l'installateur, nous présentons ci- dessous le tableau avec les capacités, les capacités thermiques des foyers, les diamètres des buses et les pressions de travail pour divers types des gaz.
N.A *Conformément au Règlement nº 66/2014 de l'UE, qui établit des mesures pour l'application de la Directive 2009/125/CE, le rendement (EEfoyer de gaz) a été calculé conformément а la norme EN 30-2-1, la dernière révision pour le G-20.
Visualisation de la température à l'intérieur de la plaque La carte électronique est munie avec un capteur de température, qui est monté à son intérieur et permet d'observer la température à l'intérieur de la plaque directement dans l'afficheur de la minuterie. La visualisation s'initialise par enfoncer les boutons + et - du foyer 1 simultanément avec les boutons 12 et 13 (pour le 90 cm.), les boutons + et - du foyer 5 simultanément avec les boutons 12 et 13 (pour le 60 cm.), continûment pendant au moins 3 secondes. Dans ces conditions, il ne sera plus possible d'utiliser le bouton 11 pour réglages, relatifs à la programmation du temps d'extinction du foyer. Pour désactiver la visualisation de la température intérieure, il faut utiliser la même séquence des boutons, qui s'utilise pour l'initialiser. Autodiagnostic électronique Les cartes électroniques contrôlent son statut constamment. En cas de détection de problèmes ou défaillances du matériel à l'intérieur de la carte jusqu'au niveau de compromettre la sécurité de l'utilisateur final, le dispositif entrera dans l'état « sûr », quand les solénoïdes se débrancheront et dans l'afficheur apparaîtra le code, relatif au type de déficience.
Type de défaillance Code de l'erreur visualisé Foyer particulier est bloqué B Flamme parasite/anomalie dans le circuit du capteur de flamme du foyer particulier
Anomalie du circuit de soupape principale Flt00 Anomalie de voltage du circuit de référence
Flt01 Anomalie du circuit de protection Flt02 Anomalie des portes du microcontrôleur Flt03 Anomalie d'EPROM Flt04 Anomalie du circuit de commande de la soupape Flt05 Excès de la limite de 5 déblocages pendant 15 minutes Flt06 Anomalie du circuit d'alimentation électrique
Flt08 Anomalie d'alarme sonore/ anomalie générale Flt09 Tous les foyers sont bloqués Flt0A Erreurs de communication de logique de contrôle Flt0[ Erreur de contrôle du panneau de contrôle

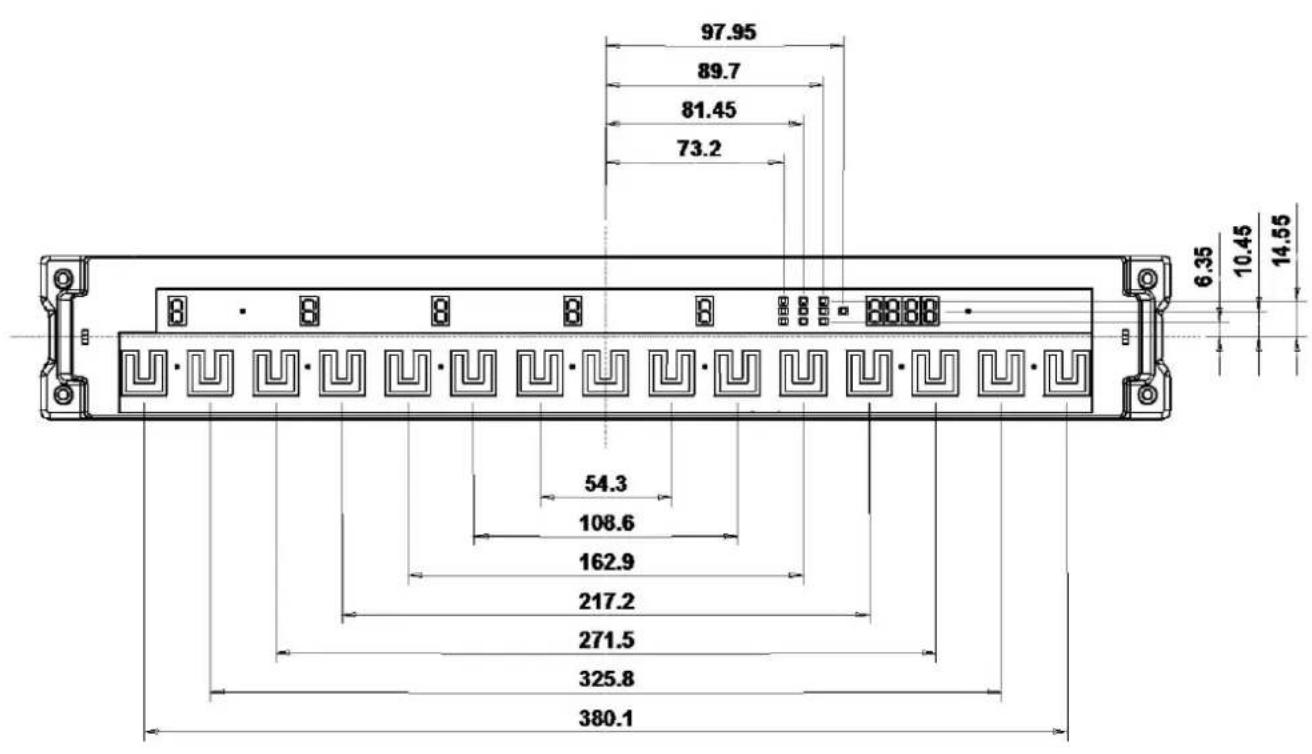

MESURES (carte électronique)
max 53 ,623 ENTRETIEN Avant de réaliser chaque opération d'entretien, déconnecter l'appareil du réseau d'alimentation électrique et en gaz.
Le dispositif est conçu pour qu'il reste opérationnel moins de 24 h (système de fonctionnement non permanent). Quand cette limite est atteinte, le système réalise une suspension du réglage pour que le dispositif puisse vérifier son efficacité.
Ce dispositif automatique est un dispositif de sécurité et ne peut pas être altéré. Les manipulations avec ce dispositif élimineront toute la responsabilité du fabricant et annuleront la garantie.
Il est conforme aux standards nationaux et européens applicables (par exemple, EN 60335- 1/EN 60335-2-102) relatifs à la sécurité électrique.
- Avan t de mettre la plaque en marche, il faut contrôler avec attention le câblage : un câblage incorrect peut endommager le dispositif et compromettre la sécurité du système.
Connecter et déconnecter la plaque seulement après avoir coupé l'alimentation électrique.
Il faut exclure le contact du dispositif avec gouttes d'eau.
Il n'est pas admis de placer les câbles des soupapes près des câbles de haute tension du transformateur d'allumage.
Avant de brancher la plaque, s'assurer qu'il n'y a rien sur la plaque, surtout dans la zone du panneau de contrôle.
Après avoir branché la plaque, attendre quelques secondes pour terminer le procédé de la
calibration automatique du panneau de contrôle.
- En cas de court-circuit « partiel » ou d'isolation insuffisante entre la ligne et la terre, le voltage de l'électrode du senseur peut se diminuer jusqu'au point qui cause le blocage du dispositif, а cause de l'impossibilité de percevoir le signal de flamme.
Il n'est pas sûr de toucher le circuit de tension extra basse (TEB) (seulement isolation principal, en conformité avec EN 60730- 1), parce que l'installation doit garantir le niveau de protection contre décharges électriques, équivalente
ATTENTION ! En cas de remplacement du câble d'alimentation, l'installateur devra disposer du conducteur de mise à la terre (B) plus large que les conducteurs de phase (voir la fig. 13) et il devra observer les avertissements indiqués dans le paragraphe 8.
En cas de défaillance ou rupture du câble, enlevez- le et ne le touchez pas. Ensuite, vous devrez débrancher le dispositif et ne pas l'allumer. Contactez le centre de service technique autorisé le plus proche pour que son personnel résolve le problème.25
DESCRIPTION La carte électronique assure la commande d'une plaque de gaz avec 4/5 foyers. Ce dispositif fonctionne avec les soupapes Brahma VPC01, qui permettent de régler la capacité de chaque foyer particulier, alimenté avec gaz méthane ou gaz de pétrole liquéfié. Le dispositif est muni aussi d'une interface d'utilisateur avec l'afficheur de sept segments et un panneau tactile. CARACTERISTIQUES PRINCIPALES Les caractéristiques principales sont indiquées ci-dessous :
- afficheur de 7 segments rouges et témoins pour l'indication du niveau de capacité de chaque foyer particulier pour indiquer le temps et les réglages.
- Un panneau tactile avec 15 zones sensibles à la touche pour choisir le niveau de chaque foyer particulier, régler, bloquer le panneau de contrôle et réaliser allumage/extinction.
- Cinq sorties de 24 V de courant continu pour soupapes de modulation Brahma VPC01.
- Sortie de 24 V de courant continu pour soupape principale Brahma VPC01 après le tube d'échappement.
- Interface RS232 pour les diagnostiques du dispositif.
- Cinq entrées Faston pour les électrodes du capteur de flamme des cinq foyers.
- Sortie pour contrôler un dispositif d'allumage de 100-240 V de courant alternatif.
- Gestion des niveaux de modulation préprogrammés dans la mémoire FLASH.
- Possibilité de gestion de deux tableaux de modulation (G20 et G30).
- Procédé incorporé dans le dispositif pour régler le niveau minimal pour chaque foyer.
- Carte d'alimentation électrique crée avec application de la technologie de commutation.
- Horloge journalière en format de 24 h.
Alimentation de courant
100-240 V de courant alternatif ±10 % Fréquence
92 VA Absorption en mode de veille
<1 W Contacts de sortie de transformateur activé
100-240 V de courant alternatif ±10 % - 250 mA - cosφ = 0,4 Connexion des électrodes du capteur
2,8 x 0,8 mm Faston Température de fonctionnement
Spécifique Caractère Code 1° Atmosphérique A 2° Allumage direct du foyer principal M 3° Répétition de cycle C 4° Blocage non volatil L 5° Temps de réglage X 6° Fonctionnement non permanent N
Longitude maximale des câbles de composants extérieurs : ≤1 m Contrôle de flamme Le dispositif de capteur de flamme utilise la propriété redresseuse de la flamme. Courant d'ionisation minimal : 0,2 μA DC Courant d'ionisation maximal : (tension d'alimentation de courant de 264V RMS ) 4,6 μA DC Courant d'ionisation recommandé : 3-5 fois le minimum Longitude maximale du câble : 1 m Résistance minimale à l'isolation de l'électrode et du câble de mesure de mise à la terre : ≥ 50 MΩ Capacité parasite maximale d'électrode : ≤1 nF Courant maximal de court-circuit : ≤ 200 μA
- temps d'atteinte (TW)
- temps d'intervention en cas d'extinction : 3 s
(conformément à EN 30-1-4) - temps d'inter-attente ou inter-ventilation : 10 s
- temps d'attente de blocage, causé par flamme parasite : 10 s
- temps de pré-allumage : 0 s
- numéro de tentatives d'allumage : 326
En cas d'adaptation de la cuisine à autre type de gaz, il faut agir comme il est décrit dans les instructions pour l'installation et l'utilisation et remplacer l'étiquette dans le fond par l'étiquette qui se trouve dans le sachet des pièces de rechange.
RECHANGE Pour garantir les résultats optimaux de fonctionnement, cet équipement, avant d'être expédié de l'usine, a été essayé et mis au point par personnel expert et spécialisé. Les pièces de rechange d'origine sont disponibles seulement aux nos Centres d'assistance technique et aux points de vente autorisés. Toutes les réparations ou mises au point qui puissent être nécessaires dans l'avenir, devront être réalisées avec soin et attention maximale, par personnel qualifié. Par cette raison, il est conseillé de contacter toujours le concessionnaire, qui a réalisé la vente, ou notre centre d'assistance le plus proche, et indiquer la marque, le modèle, el numéro de série et la défaillance de l'appareil détectée. Les données de l'appareil sont enregistrées dans l'étiquette d'identification qui se trouve dans sa partie inférieure et dans l'étiquette sur la caisse d'emballage. Cette information facilitera à l'assistant technique la localisation des pièces de rechange adaptées et permettra la garantie d'une intervention immédiate et précise. Il est conseillé d'enregistrer lesdites données ci-dessous pour les avoir toujours а la portée de la main : MARQUE : .................................................. MODÈLE : ................................................... SÉRIE : .......................................................
Cet appareil est conforme à la Directive européenne 2002/96/CE concernant appareils électriques et électroniques, identifiée comme (Résidus des appareils électriques et électroniques). La directive établit el cadre général valide dans toute l'Union Europée nne pour la mise au rebut et le recyclage des résidus des appareils électriques et électroniques.28
La flamme du foyer n'est pas uniforme Encrassements à l'intérieur de la couronne du foyer. Nettoyer la couronne du foyer des corps étrangers. Réglage incorrect du gaz. Contactez le Service d'Assistance Technique Officiel Pando. La flamme du foyer se change brusquement / explose Montage incorrect des composants du foyer. Monter les composants du foyer correctement. La flamme s'allume avec grand retard. Montage incorrect des composants du foyer. Monter les composants du foyer correctement. La flamme s'éteint après l'allumage Libération précipité de la commande d'allumage. Maintenez le bouton enfoncé pendant plus de temps et, avant de libérer le bouton, enfoncez-le finalement avec effort. Problèmes de thermocouple Mouvez le thermocouple Contactez le Service d'Assistance Technique Officiel Pando. Changement de la couleur des grilles dans la zone de cuisson. Situation normale, causée par haute température ou encrassements. Nettoyez les grilles et les composants du foyer avec produits de nettoyage pour métal correspondants La flamme ne s'allume pas quand le bouton est enfoncé (les bougies incandescentes émettent étincelles) Absence de gaz ou résidus d'encrassements ou détergents dans les bougies d'incandescence Ouvrez le compteur de la soupape de gaz ; nettoyez les bougies d'incandescence comme il est décrit dans le chapitre « Nettoyage ». La flamme ne s'allume pas quand le bouton est enfoncé (les bougies incandescentes n'émettent pas étincelles) Problèmes avec la bougie ou l'allumage. Contactez le Service d'Assistance Technique Officiel Pando. L'allumage électrique ne fonctionne pas. Absence de courant électrique. Assurez-vous que la prise de courant est connectée. Assurez-vous que le compteur est branché. Montage incorrect ou défaillance d'allumage. Contactez le Service d'Assistance Technique Officiel Pando. Les bougies incandescentes émettent étincelles continuellement. Humidité Déconnectez l'alimentation pendant 24 heures et laissez la partie supérieure se sécher ; assurez-vous que toutes les douilles soient montées correctement. Montage incorrect ou rupture du micro Contactez le Service d'Assistance Technique Officiel Pando.29 PANDO / Plaques de GAZ - SERVICE TECHNIQUE APRÈS-VENTE (SAT) ET GARANTIE : INOXPAN S.L. E-MAIL : divisiontecnica@pando.es TÉL. 902 41 55 10 / FAX : 93 757 96 53 WEB : http://www.pando.es/asistencia-tecnica/ Pour demander d'assistance technique, pendant et après la période de garantie, vous pouvez appeler le numéro ci- dessus indiqué ou envoyer la demande par fax ou e-mail. Nous vous informons que la garantie couvrira les interventions seulement en cas des défauts du produit. CERTIFICAT DE GARANTIE : INOXPAN, S.L., comme fabricant de cet appareil, garantit son fonctionnement pour le terme de deux ans, à partir de la date d'achat, conformément aux conditions suivantes :
1. La portée et l'étendue de la garantie présente comprennent la réparation, le prix des pièces de rechange et la main
d'œuvre, dans les zones ou pays de distribution de la vente. 2. Pour exercer le droit de Garantie, il est nécessaire que ce certificat soit présenté au technicien du Service officiel autorisé d'Inoxpan S.L. (Pando) quand il le demande, avec le document qui confirme l'achat (facture), qui contient l'identification du Vendeur, la date de livraison du produit, les données d'identification de l'appareil et son prix de vente.
3. Il est fortement recommandé que le consommateur ou utilisateur final du produit étudie attentivement les instructions
d'utilisation et d'entretien du produit, et aussi ses caractéristiques pour assurer l'application correcte de la présente garantie et meilleur compréhension du fonctionnement du produit.
4. La présente garantie n'affecte pas les droits que la loi de consommation en vigueur, octroie aux consommateurs, ni
les droits établis par le Décret royal législatif 1/2007, du 15 novembre. EXCLUSIONS DE LA GARANTIE : La présente garantie ne couvre pas les incidents, avaries ou dysfonctionnements des produits qui sont objets de cette garantie, dont les causes sont ci-dessous indiquées : a) Si l'installation du produit n'a pas été réalisée par un spécialiste professionnel autorisé, lampiste ou électricien qualifié, ou personnel du Service technique officiel autorisé Pando, qui conforment aux exigences des standards de sécurité et normes de gaz et électricité. b) Acteurs extérieurs : phénomènes atmosphériques, géologiques, inondations, insectes, rongeurs, coups, ou utilisation en conditions inappropriées d'alimentation d'électricité, d'eau ou gaz, etc. c) Les mises en marche et démonstrations de fonctionnement aux consommateurs ou clients finaux. d) L'emplacement inapproprié, l'installation incorrecte ou défectueuse du produit, sans observation des indications de son manuel d'utilisation et installation. e) Les parties esthétiques en métal, silicone, bois, plastique, verre. f) Dommages cosmétiques comme bosses, usures, manches, rouillures. g) Accessoires ou composants consommables, comme les foyers et ses pièces, grilles et barreaux, etc. h) Absence de la plaque ou étiquette identificatrice avec caractéristiques du produit.
i) Les transformations de gaz.
j) Négligence, usage inapproprié et utilisations du produit qui ne soient pas indiquées ou contenues dans la documentation du produit. La présente garantie couvrira le produit quand il est utilisé pour usage domestique et non dans les activités professionnelle, commerciale ou industrielle. k) Les défaillances causées par l'utilisation et l'usure normale de l'appareil. l) Défauts et dommages du produit, causés par son transport, à condition qu'ils ne soient pas attribuables à Inoxpan S.L., conformément aux conditions indiquées dans catalogue, section « Dévolutions », avec la limite de 24 heures après la livraison du produit pour présenter réclamation. m) Les réparations, manipulations ou altérations, réalises dans le produit par personnel qui ne soit pas du Service technique officiel autorisé Pando. Si tel est le cas, la garantie sera annulée. n) Les défaillances, causées par incorrecte utilisation et entretien périodique du produit, conformément aux dispositions correspondants dans son manuel d'utilisation et installation. La présente garantie sera valide seulement quand elle sera dûment complétée. Elle doit contenir modèle, immatriculation, sceau de l'établissement ou distributeur commercial, et doit être accompagnée de la facture d'achat, où la date d'acquisition doit être indiquée. MODÈLE ET VERSION : N° D'IMMATRICULATION : INSTALLATEUR : DATE D'ACHAT : VENDEUR :
