Caractéristiques techniques	Cuisinière à gaz avec 4 foyers, four à gaz, finition inox
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Capacité du four	70 litres
Type de gaz	Gaz naturel ou propane (kit de conversion inclus)
Utilisation	Idéale pour la cuisson quotidienne, avec des commandes simples et intuitives
Entretien	Nettoyage facile grâce à la surface en inox, grilles amovibles
Sécurité	Système de sécurité gaz, allumage électronique
Informations générales	Garantie de 2 ans, conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - PI-3211 Pando

Comment allumer la cuisinière Pando PI-3211 ?

Pour allumer la cuisinière, tournez le bouton de contrôle de la zone de cuisson désirée dans le sens des aiguilles d'une montre jusqu'à la position de démarrage. Assurez-vous que le gaz est ouvert si vous utilisez des feux à gaz.

Que faire si la flamme de la cuisinière s'éteint ?

Assurez-vous que le gaz est bien ouvert et que le bouton est maintenu en position d'allumage pendant quelques secondes. Si le problème persiste, vérifiez si le brûleur est propre et débouché.

Comment nettoyer la cuisinière Pando PI-3211 ?

Pour nettoyer la cuisinière, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer les surfaces. N'oubliez pas de débrancher la cuisinière avant de la nettoyer.

La cuisinière ne chauffe pas, que faire ?

Vérifiez que la cuisinière est branchée et que le disjoncteur n'a pas sauté. Pour les modèles à gaz, assurez-vous que le gaz est ouvert. Si le problème persiste, contactez un technicien.

Puis-je utiliser des casseroles en fonte sur la cuisinière ?

Oui, la cuisinière Pando PI-3211 est compatible avec des casseroles en fonte. Assurez-vous simplement qu'elles sont de la bonne taille pour les zones de cuisson.

Comment régler la température de cuisson sur la cuisinière ?

Vous pouvez régler la température en tournant le bouton de contrôle de la zone de cuisson à la position désirée. Les repères sur le bouton vous aideront à choisir la température appropriée.

Y a-t-il une garantie pour la cuisinière Pando PI-3211 ?

Oui, la cuisinière Pando PI-3211 est couverte par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu d'achat pour faire valoir la garantie.

Comment installer la cuisinière Pando PI-3211 ?

L'installation doit être effectuée par un professionnel qualifié. Assurez-vous de respecter les normes de sécurité et les instructions fournies dans le manuel d'utilisation.

La cuisinière fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors de l'allumage du gaz ou du fonctionnement des ventilateurs. Si le bruit est fort ou inhabituel, il est recommandé de contacter un technicien.

MODE D'EMPLOI PI-3211 Pando

Pando se réserve le droit de modifi er ou d'annuler toute mesure des articles du manuel, sans préavis, sans affecter les caractéristiques essentielles de fonctionnalité et de sécurité, et ne peut être tenue responsable des erreurs ou omissions qui pourraient survenir dans le manuel.

Caractéristiques techniques valides sauf erreur typographique, omission ou impression. Les images et le contenu de ce manuel sont la propriété exclusive de Pando - INOXPAN S.L., et toute appropriation d'images et toute reproduction totale ou partielle sans autorisation préalable écrite sont strictement interdites.

LES IMAGES PRÉSENTÉES DANS CE MANUEL NE SONT PAS CONTRACTUELLES.

La Direction Technique de Pando se réserve le droit de modifi er, altérer ou améliorer les dessins techniques présentés dans ce manuel sans préavis.

La version papier de ce manuel ne peut pas être mise à jour en temps réel, pour vous garantir la dernière version des instructions de votre produit, nous vous recommandons de consulter la version numérique sur www.pando.es

Chère cliente... tout d'abord, nous tenons à vous remercier pour la confiance accordée à notre entreprise pour l'acquisition d'un de nos produits. Nous sommes convaincus que vous avez pris la bonne décision.

Chez Pando, non seulement nous offrons des produits de qualité supérieure, mais nous disposons également d'une grande équipe de professionnels qui vous aideront et vous conseilleront pour toutes les questions que vous pourriez avoir pendant l'installation ou le fonctionnement.

Nous vous invitons à visiter notre site web (www.pando.es) pour mieux nous connaître et où vous pourrez voir toute notre gamme de produits avec des informations commerciales et techniques complètes.

Nous vous présentons également notre collection d'appareils ménagers essentiels. Des appareils tels que notre collection de fours et de micro-ondes de haute performance, les tables de cuisson à induction et à gaz qui vous permettront d'élever vos recettes à un autre niveau, les caves à vin et les caves de vieillissement pour garder et conserver vos vins dans les meilleures conditions, les réfrigérateurs et les congélateurs d'intégration encastrable et d'installation libre, où nous mettons en évidence nos grands modèles Combi et lave-vaisselle d'intégration avec la technologie la plus récente.

Tout cela sous une marque avec une très longue histoire de plus de 40 ans sur le marché, qui fabrique ses produits comme un véritable artisan. Nous mettons à votre disposition le meilleur de notre expérience afi n de satisfaire tous vos besoins. Nous espérons sincèrement que vous vous amuserez, expérimenterez et apprécierez le confort et les capacités de ce qui est déjà votre nouvel allié dans la cuisine.

Merci beaucoup L'équipe Pando

PROTECTION DE L'ENVIRONNEMENT

Le symbole qui se trouve sur le produit ou son emballage indique que ce produit ne peut être traité comme un déchet ménager. Ce produit doit être déposé au point de collecte pour les équipements électriques et électroniques en but de son recyclage. En veillant à l'élimination correcte e ce produit, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé publique, ce qui pourrait se produire si ce produit n'était pas manipulé de forme correcte. Pour plus d'informations sur le recyclage de ce produit, veuillez contacter les services administratifs de votre localité et notamment le service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Cet appareil électrodomestique est marqué selon la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (DEEE).

RECOGIDA DE LOS ELECTRODOMÉSTICOS

ELIMINATION DE L'EMBALLAGE. L'emballage est marqué du Point Vert.

Dans son engagement pour la protection de l'environnement et conformément aux dispositions de la directive européenne 94/62 / CE relative aux emballages et aux déchets d'emballages et à la loi dérivée 22/2011 sur les résidus et sols contaminés, Pando confi e aux entités de économie sociale un Système de Gestion Intégré, responsable de la collecte périodique au domicile du consommateur ou à proximité, des emballages usagés et des déchets d'emballages pour un traitement ultérieur.

Pour retirer tous les matériaux d'emballage tels que le carton, le polyuréthane expansé et le fi Im, utilisez les conteneurs appropriés.

C ela garantit le traitement et la réutilisation corrects des matériaux d'emballage.

Pour en savoir plus:

www.quefairedemesdechets.fr

ÍNDICE

AVIS DE SÉCURITÉ 92

Utilisation de l'appareil 94

Précautions à prendre lors du nettoyage: 95

Avant d'utiliser la table de cuisson à induction 98

Fonctionnement....98

Commandes tactiles....98

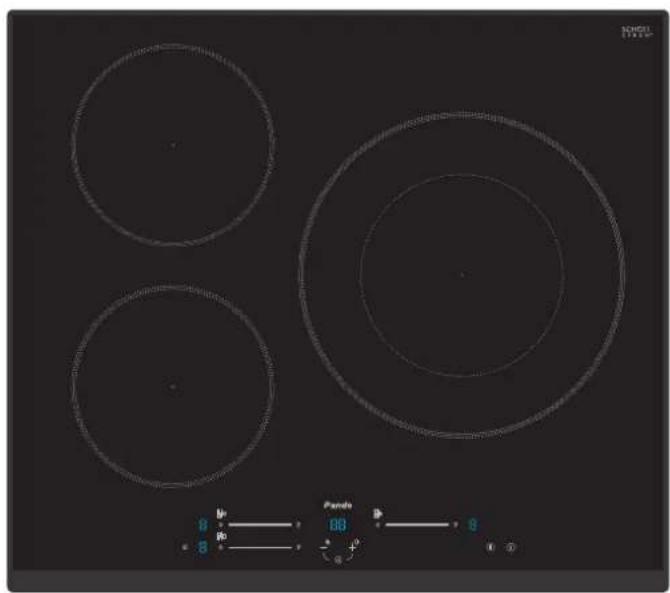

DISPLAY PI3110 - 3111....100

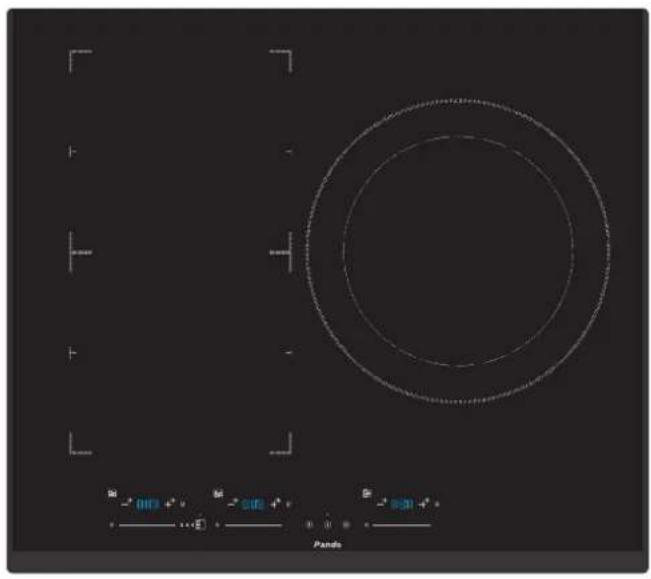

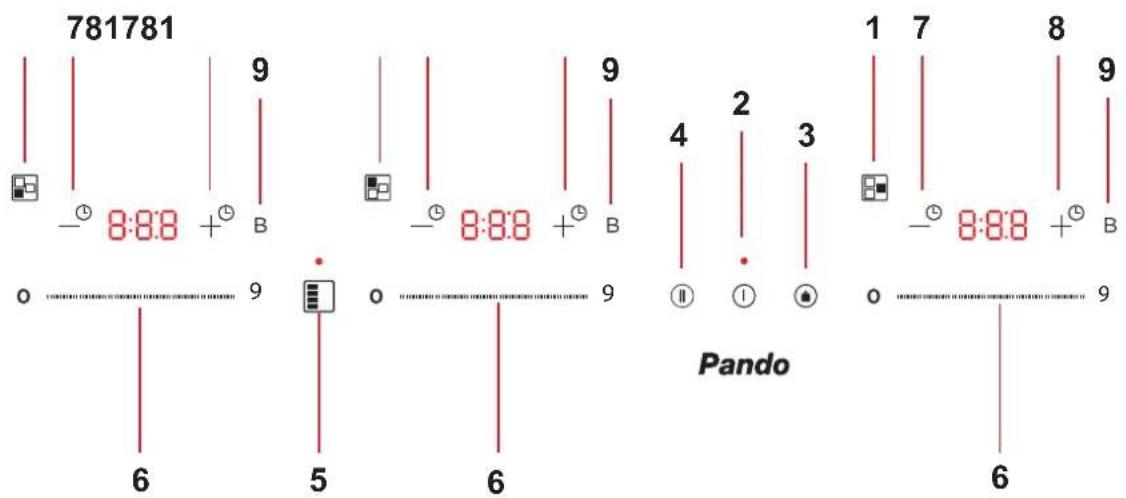

DISPLAY PI3150 - 3151....101

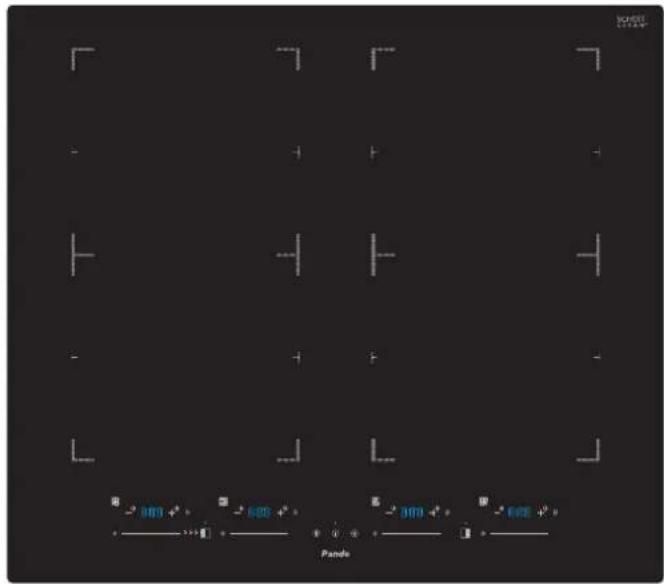

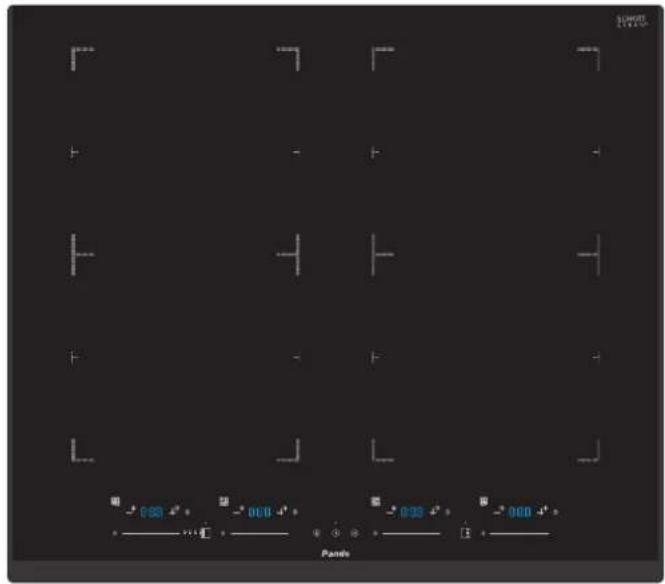

DISPLAY PI3210 - 3211....102

Comment utiliser votre plaque de cuisson à induction....103

Début de la cuisson....103

Fim da cozedura 103

Attention aux surfaces chaudes 103

Utilisation de la fonction booster 104

Blocage des commandes....104

Contrôle de la minuterie....104

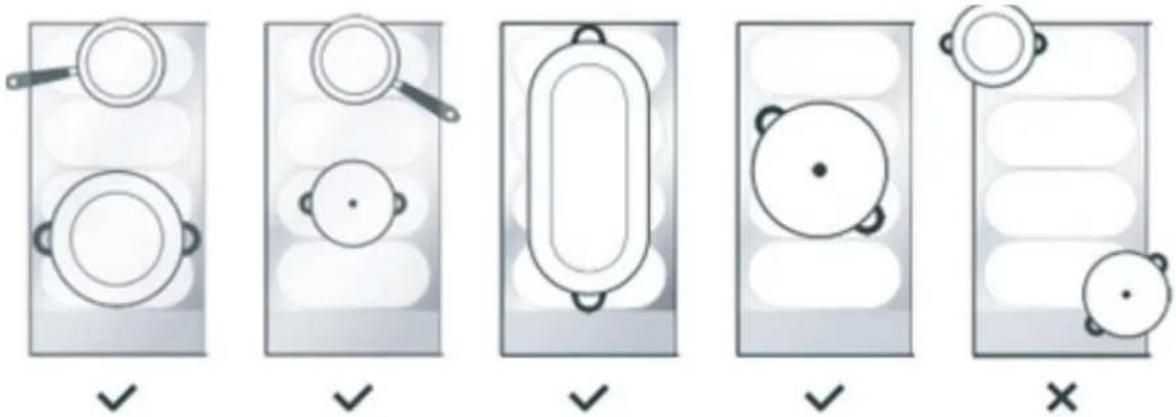

Zone flexible/bridge (Solo para modelos PI 3150 - 3151 - 3210 - 3211)......106

Pause 106

Modèles de cuisson ....107

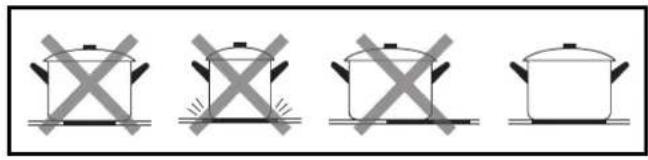

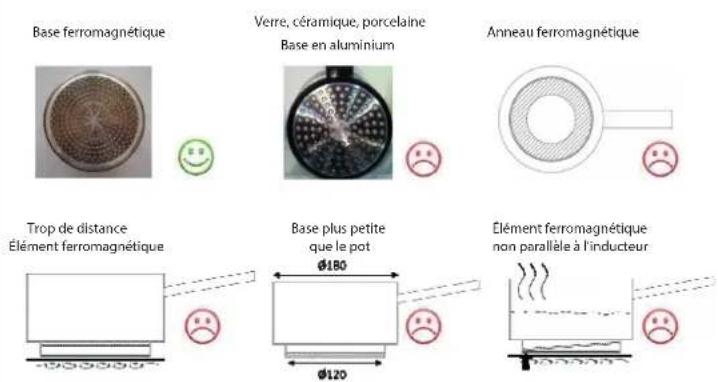

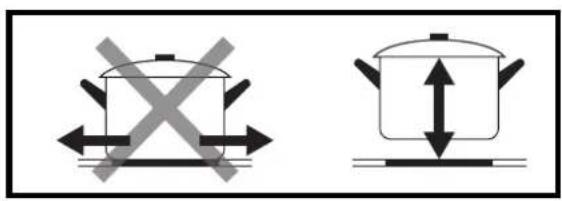

Conseils pour la cuisine 107

Détection de petits objets....107

Réglage de la température....108

Entretien et nettoyage....109

Conseils et astuces....110

Visualisation et inspection des défauts....111

Spécifique à PI3110 - 3111....112

Spécifique à PI3150 - 3151....112

Spécifique à PI3210 - 3211 ....113

Installation....114

Avant d'installer la table de cuisson....114

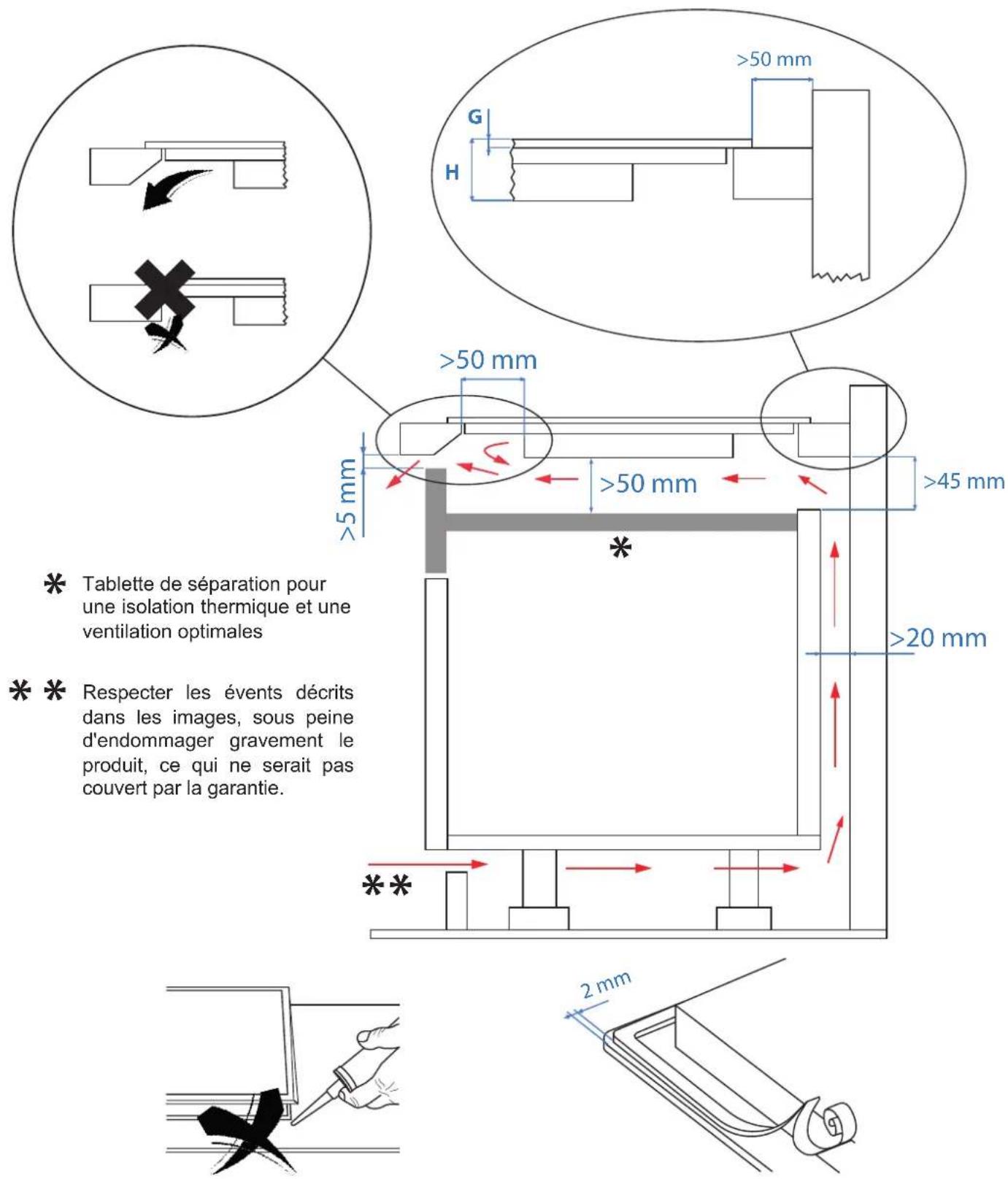

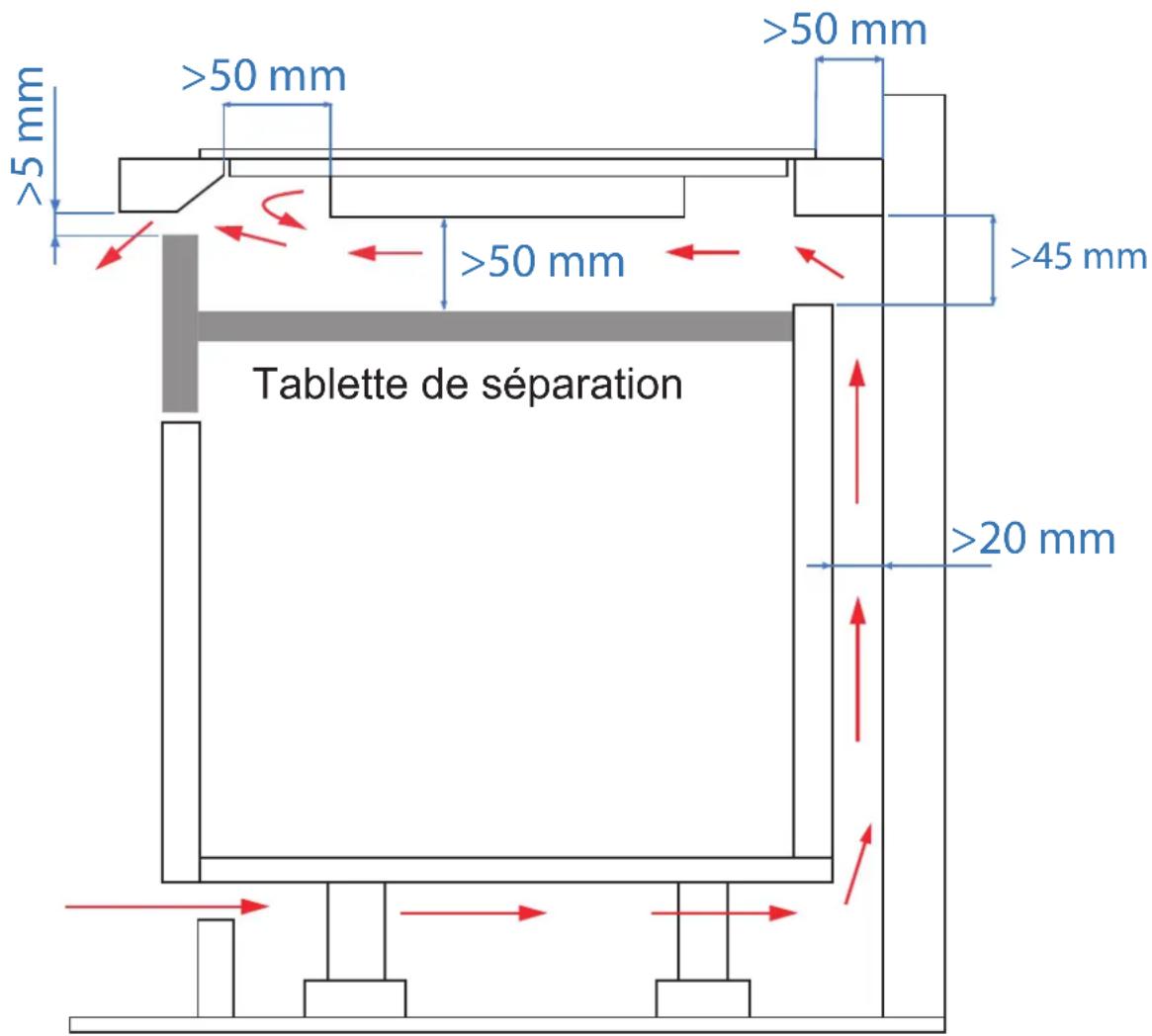

Ventilation....115

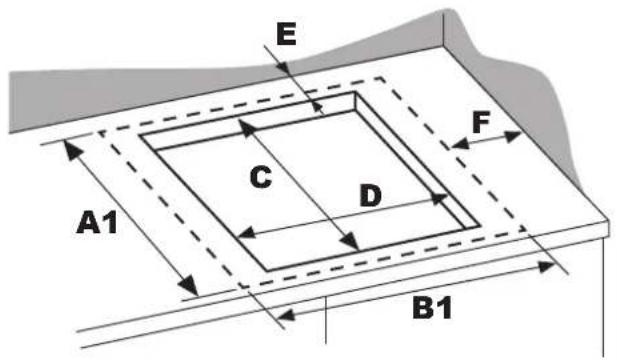

Modèle Dimensions de montage PI - 3110 ....118

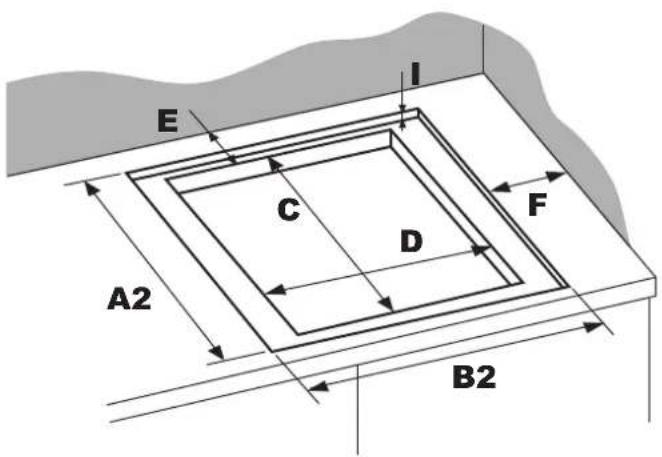

Modèle Dimensions de montage PI - 3111....118

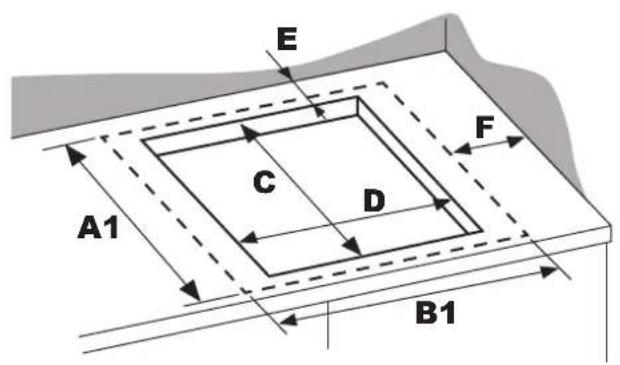

Modèle Dimensions de montage PI - 3150....119

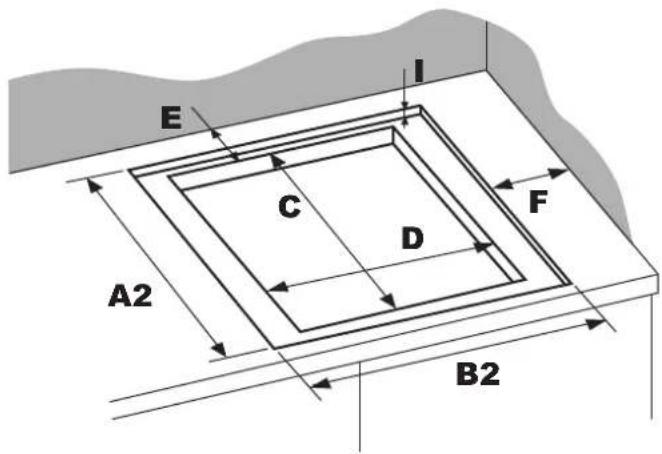

Modèle Dimensions de montage PI - 3151....119

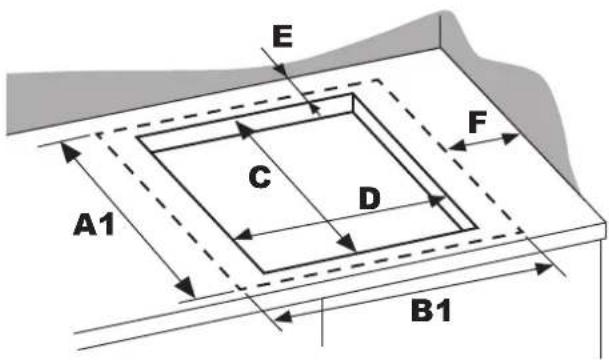

Modèle Dimensions de montage PI - 3210....120

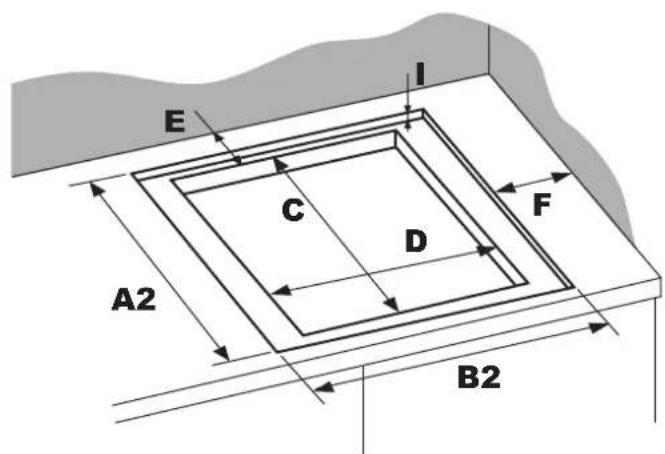

Modèle Dimensions de montage PI - 3211 ....120

Après l'installation de la table de cuisson 121

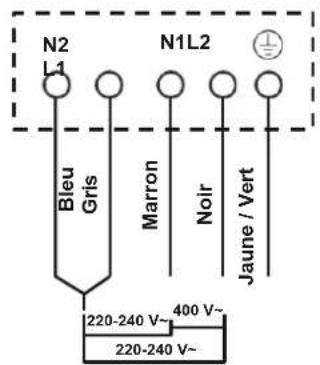

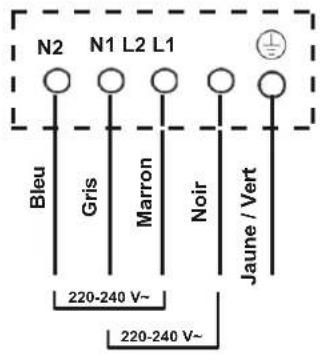

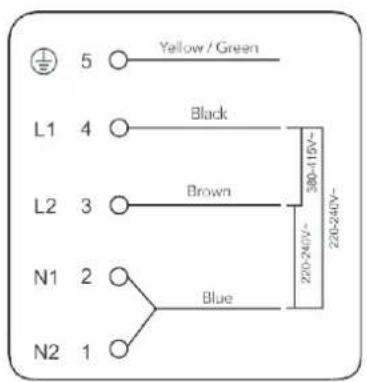

Raccordement de la carte d'alimentation ....122

SPÉCIFICATIONS TECHNIQUES 124

Il n'est pas couvert par la garantie :

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger supplémentaire. Cette opération doit être effectuée par un spécialiste du sat de pando. Si un dommage survient au cours de cette opération effectuée par un utilisateur non autorisé ou du personnel non autorisé, il ne sera pas couvert par la garantie, même si elle reste valable !

- Si vous réparez ou remplacez une partie de l'appareil, sauf si cela est expressément recommandé dans le manuel. Toute autre réparation doit être effectuée par un spécialiste sat pando. Si un dommage survient au cours de cette opération effectuée par un utilisateur ou un personnel non autorisé, il ne sera pas couvert par la garantie, même si elle est encore valable !

- Si vous cuisinez sur une surface de cuisson cassée ou fissurée.

Si la surface de cuisson est cassée ou fissurée, débranchez immédiatement l'appareil. (interrupteur mural) et contacter le fabricant. Cette opération doit être effectuée par un spécialiste pando sat. Si un dommage survient au cours de cette opération effectuée par un utilisateur non autorisé ou du personnel non autorisé, il ne sera pas couvert par la garantie, même si elle reste valable !

Une installation incorrecte de l'appareil peut entraîner l'annulation de toute garantie ou responsabilité.

Consignes de sécurité importantes :

Mettez ces informations à la disposition de la personne responsable de l'installation de l'appareil.

• Pour éviter tout risque, cet appareil doit être installé conformément aux présentes instructions d'installation.
• Retirez tous les emballages, éti- quettes et autocollants de la vitre en céramique.

• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient endommager l'électronique.

• Ne pas transformer ou modifier l'appareil. Ne placez pas ou ne laissez pas d'objets magnétisables (cartes de crédit, cartes mémoire, etc.) ou d'appareils électroniques (ordinateurs, lecteurs MP3, etc.) à proximité de l'appareil, car ils pourraient être affectés par son champ électromagnétique.

• N'utilisez jamais l'appareil pour chauffer ou réchauffer la pièce.
• L'appareil ne peut être utilisé que s'il est monté et installé sur un meuble ou un plan de travail homologué et adapté. Il est destiné à un usage domestique uniquement (préparation des aliments), à l'exclusion de tout autre usage domestique, commercial ou industriel.
• Ne pas utiliser la plaque comme support ou plan de travail. Ne pas utiliser de rallonges pour le raccordement au réseau électrique.
• Cet appareil n'est pas destiné à fonctionner avec une minuterie externe ou une télécommande.

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience, à condition qu'elles soient surveillées lors de l'utilisation de l'appareil et qu'elles comprennent les risques encourus.

• Les enfants ou les personnes souffrant d'un handicap qui limite leur capacité à utiliser l'appareil doivent être initiés à son utilisation par une personne responsable et compétente. L'instructeur doit être convaincu qu'ils peuvent utiliser l'appareil sans danger pour eux-mêmes ou leur environnement.

• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. Les enfants ne doivent pas jouer avec l'appareil, ni s'asseoir, se tenir debout ou grimper dessus. Ne rangez pas d'objets susceptibles d'intéresser les enfants dans les armoires situées au-dessus de l'appareil. Les enfants qui grimpent sur la table de cuisson peuvent se blesser gravement. Ne laissez pas les enfants sans surveillance ou dans la zone où l'appareil est utilisé.
• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson, car ils peuvent devenir chauds.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est utilisé.

Utilisation de l'appareil

• Après utilisation, éteignez toujours les zones de cuisson et la table de cuisson comme indiqué dans ce manuel (c'est-à-dire à l'aide des commandes tactiles).
• Ne vous fiez pas à la fonction de détection des casseroles pour éteindre les zones de cuisson lorsque vous retirez les casseroles.
• Surveillez constamment les ra-goûts contenant des graisses et des huiles, car ils sont susceptibles de s'enflammer rapidement. Ne laissez jamais l'appareil sans surveillance lorsqu'il est en marche. L'ébullition produit de la fumée et des écoulements de graisse qui peuvent s'enflammer.
• Ne laissez jamais d'objets ou d'ustensiles sur l'appareil.
• Ne laissez pas tomber d'objets lourds sur la table de cuisson.
• Ne vous tenez pas debout sur la table de cuisson. Veillez à ce qu'aucun câble électrique, fixe ou mobile, de l'appareil ne touche le verre ou la casserole chaude.
• Ne placez aucun objet métallique, à l'exception des récipients à chauffer.
• En cas d'allumage accidentel ou de chaleur résiduelle, cet objet, selon le matériau, peut fondre ou commencer à brûler.
• N'utilisez pas de récipients en plastique ou en aluminium : ils pourraient fondre sur les plaques de cuisson chaudes.

• Ne couvrez jamais l'appareil avec un chiffon ou une feuille de protection, car il pourrait devenir très chaud et s'enflammer

• Veillez toujours à ce que le récipient de cuisson soit centré dans la zone de cuisson. Le fond de la casserole doit couvrir la zone de cuisson autant que possible.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissance du produit, à condition qu'ils aient reçu une surveillance et des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils comprennent les risques encourus.
• N'utilisez pas de casseroles à bords dentelés et ne faites pas glisser les casseroles sur la surface en verre de la table de cuisson à induction, car vous risqueriez de rayer le verre.
• N'utilisez pas de tampons à récurer ou d'autres produits de nettoyage abrasifs pour nettoyer la table de cuisson, car ils risquent de rayer le verre de la table de cuisson à induction.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation.
• Veillez à ne pas toucher les éléments chauffants.

Précautions à prendre lors du nettoyage:

• N'utilisez pas de nettoyeur à vapeur pour nettoyer la plaque de cuisson.
• Débranchez la table de cuisson avant de la nettoyer ou de l'entretenir.

Risque d'électrocution :

Débranchez l'appareil avant d'effectuer toute opération d'entretien ou de maintenance. (Le non-respect de cet avertissement peut entraîner un choc électrique ou la mort)

• Attention : Si la surface est fissurée, éteignez l'appareil pour éviter tout risque d'électrocution.
• Cet appareil doit être raccordé à un circuit comprenant un interrupteur d'isolement qui assure une déconnexion complète de l'alimentation électrique.
• Le raccordement à un bon système de mise à la terre est essentiel et obligatoire.

Les modifications de l'installation électrique domestique ne peuvent être effectuées que par un électricien qualifié.

EN CAS DE TOUT DOMMAGE SUR- VENU AU COURS DE CE PROCES- SUS ET CAUSÉ PAR UN UTILISA- TEUR NON AUTORISÉ OU PAR UN UTILISATEUR NON AUTORISÉ OU DU PERSONNEL NON AUTORISÉ, IL NE SERA PAS COUVERT PAR LA GARANTIE, MÊME SI ELLE EST ENCORE VALABLE !

Risque de coupure :

• Attention : les bords du panneau sont tranchants.
• La lame tranchante d'un grattoir pour plan de travail est exposée lorsque le couvercle de sécurité est rétracté. Utilisez l'appareil avec une extrême prudence et rangez-le toujours dans un endroit sûr, hors de portée des enfants.

- Le manque de prudence peut entraîner des blessures ou des coupures.

Risque de surface chaude :

• Pendant l'utilisation, les parties accessibles de cet appareil deviennent suffisamment chaudes pour provoquer des brûlures.
• Ne laissez pas votre corps, vos vêtements ou tout autre objet au-tre que des ustensiles de cuisine appropriés entrer en contact avec la vitre à induction jusqu'à ce que la surface soit refroidie.
  • Tenez les enfants à l'écart.
• Le non-respect de cette consigne peut entraîner des brûlures et des ébouillantages.
• Les poignées des casseroles peuvent être chaudes au toucher. Vérifiez que les poignées des casseroles ne dépassent pas des autres zones de cuisson allumées. Gardez les poignées hors de portée des enfants.
• AVERTISSEMENT : Risque d'incendie : ne pas stocker d'objets sur les surfaces de cuisson.
• Le processus de cuisson doit être surveillé. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT: La cuisson sans surveillance sur une plaque de cuisson grasse ou huileuse peut être dangereuse et provoquer un incendie. N'essayez JAMAIS d'éteindre le feu avec de l'eau, éteignez l'appareil et couvrez la flamme, par exemple avec un couvercle ou une couverture anti-feu.

Précautions à prendre pour éviter d'endommager l'appareil :

• Les casseroles dont le fond n'est pas poli (fonte non émaillée,...) ou dont le fond est endommagé peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de laisser tomber des objets, même petits, sur la vitrocéramique.
• Ne frappez pas les bords de la vitrocéramique avec des casseroles.
• Veillez à ce que l'appareil soit ventilé conformément aux instructions du fabricant.
• Ne placez pas et ne laissez pas de casseroles vides sur la table de cuisson.
• Ne laissez pas de sucre, de matériaux synthétiques ou de feuilles d'aluminium toucher les zones chaudes. Ces substances peuvent provoquer des fissures ou d'autres modifications de la surface vitrocéramique lorsqu'elles refroidissent : éteignez l'appareil et retirez-les immédiatement de la zone de cuisson lorsqu'elle est encore chaude (attention : risque de brûlures).
• ÀVERTISSEMENT : Les graisses et les huiles présentes sur la table de cuisson peuvent s'enflammer.
• Il est important de faire preuve d'une grande prudence lors de l'utilisation de graisses ou d'huiles pour la cuisson/friture et de surveiller le processus de cuisson à tout moment.

• Il est important d'être très prudent lors de l'utilisation de graisses ou d'huiles pour la cuisson/friture et de surveiller le processus de cuisson à tout moment.

• ATTENTION : Le processus de cuisson doit être surveillé en permanence. Le processus de cuisson doit être surveillé en permanence. Un temps de cuisson court doit être surveillé en permanence.

• AVERTISSEMENT : Risque d'incendie. Ne placez pas ou ne rangez pas d'objets sur la table de cuisson.
• Ne rangez pas d'objets sur la table de cuisson.
• Ne placez jamais de récipients chauds sur le panneau de commande.
• S'il y a un tiroir sous l'appareil encastré, veillez à ce qu'il y ait une distance suffisante (2 cm) entre le contenu de ce tiroir et le fond de l'appareil pour assurer une bonne ventilation.
• Ne placez pas d'objets inflammables (par exemple des sprays) dans le tiroir situé sous la table de cuisson.
• Les éventuels range-couverts doivent être fabriqués dans un matériau résistant à la chaleur.

Précautions à prendre en cas de panne de l'appareil :

• Si un défaut est détecté, l'appareil doit être éteint et l'alimentation électrique doit être coupée.
• En cas d'ébréchure ou de fissure de la plaque vitrocéramique, il est impératif de débrancher l'appareil et d'avertir le service après-vente.

• Les réparations ne peuvent être effectuées que par du personnel qualifié.

• N'ouvrez en aucun cas l'appareil vous-même. Si un défaut est détecté, l'appareil doit être éteint et l'alimentation électrique doit être coupée.

• En cas d'ébréchure ou de fissure de la plaque vitrocéramique, il est impératif de débrancher l'appareil et d'avertir le service après-vente.
• Les réparations ne peuvent être effectuées que par du personnel qualifié.
• N'ouvrez en aucun cas l'appareil vous-même.
• AVERTISSEMENT : Si la surface est fissurée, éteignez l'appareil afin d'éviter tout risque d'électrocution.

Autres précautions :

• Veillez toujours à ce que le récipient de cuisson soit centré dans la zone de cuisson. Le fond de la casserole doit couvrir la zone de cuisson autant que possible.
• Pour les utilisateurs munis d'un stimulateur cardiaque, le champ magnétique peut influencer le fonctionnement du stimulateur.
• Nous vous recommandons de demander conseil à votre fournisseur ou à votre médecin.
• N'utilisez pas de récipients en plastique ou en aluminium : ils risquent de fondre sur la cuisinière chaude.
• La mise au rebut de cet appareil nécessite une procédure spéciale. Renseignez-vous auprès des autorités locales sur les possibilités de recyclage. N'éteignez jamais un feu avec de l'eau.

- Éteignez la zone de cuisson. Étouffez soigneusement les flammes à l'aide d'un couvercle, d'un bouchon d'extinction ou d'un autre moyen similaire.

L'UTILISATION DE CASSERO- LES OU DE RÉCIPIENTS INA- DAPTÉS, OU L'UTILISATION D'UN ADAPTATEUR EN VERRE POUR INDUCTION PEUT ENTRAÎNER UN DYS- FONCTIONNEMENT OU UNE PANNE Y ENTRAÎNERAIT LA FIN PRÉMATURÉE DE LA GA- RANTIE. LE FABRICANT N'ASSUME AU- CUNE RESPONSABILITÉ POUR LES DOMMAGES QUI POURRAIENT ÊTRE CAUSÉS PAR LE FABRICANT SE PRODUISENT SUR OU AU- TOUR DE LA TABLE DE CUIS- SON.

Avant d'utiliser la table de cuisson à induction

• Lisez ce guide en accordant une attention particulière à la section "Avertissements de sécurité".
• Enlevez le film protecteur qui pourrait encore se trouver sur votre table de cuisson à induction.
• Essuyez-le avec un chiffon humide, puis séchez-le.

Fonctionnement

La cuisson par induction est une technologie de cuisson sûre, avancée, efficace et économique. Elle fonctionne au moyen de vibrations électro magnétiques qui génèrent de la chaleur directement dans la poêle, plutôt qu'indirectement en chauffant la surface en verre. Le verre n'est chauffé que parce que la poêle finit par le chauffer.

Circuit magnétique Plaque en verre céramique Bobine d'induction Courants induits

Commandes tactiles

• Les commandes réagissent au toucher, il n'est donc pas nécessaire d'exercer une pression.
• Utilisez le bout de votre doigt, pas la pointe.
• Vous entendrez un bip à chaque fois qu'une touche est enregistrée.
• Veillez à ce que les boutons soient toujours propres et secs et à ce qu'aucun objet (pa exemple un ustensile ou un chiffon) ne les recouvre. Même une fine pellicule d'eau peut entraver le fonctionnement des commandes.

CONSEILS DE CUISSON : Qualité des poêles

• N'utilisez que des ustensiles de cuisine dont le fond est adapté à la cuisson par induction. Le symbole de l'induction figure sur l'emballage ou sur le fond de la casserole.
• Vous pouvez vérifier si votre batterie de cuisine est adaptée en effectuant un test magnétique. Déplacez un aimant vers le fond de la casserole. S'il est attiré, la casserole convient à la cuisson par induction.

Si vous n'avez pas d'aimant :

1. Mettez de l'eau dans la casserole que vous voulez tester.
2. Si l'écran ne clignote pas et que l'eau devient chaude, la casserole convient.

Assurez-vous que la base de la casserole est lisse, qu'elle repose à plat contre le verre et qu'elle est de la même taille que la zone de cuisson. La base doit être de la même taille que la zone de cuisson. Utilisez des casseroles dont le diamètre est aussi grand que la zone de cuisson. de la zone sélectionnée.

L'utilisation d'une casserole légèrement plus large permet de maximiser l'utilisation de l'énergie. L'utilisation d'une casserole plus petite peut entraîner une efficacité inférieure à celle attendue. Une casserole de moins de 140 mm peut ne pas être détectée par la table de cuisson.

Centrez toujours la casserole sur la zone de cuisson.

Soulevez toujours les casseroles de la table de cuisson à induction, ne les faites pas glisser, car elles pourraient rayer le verre.

Les zones de cuisson s'adaptent automatiquement, jusqu'à une certaine limite, au diamètre de la casserole. Toutefois, le fond de la casserole doit avoir un diamètre minimum correspondant à la zone de cuisson correspondante. Pour obtenir les meilleures performances de votre table de cuisson, placez la casserole au centre de la zone de cuisson.

Cuisson zone	Diamètre de la base du pot
	∅ Mínimo (mm)	∅ Máximo (mm)
A-B-C-D 100	220
Flexi zonas Bridge	210 220 x	380

Materiales adecuados: acier, acier émaillé, fonte, acier inoxydable avec base ferro-magnétique, aluminium avec fond ferro-magnétique

Materiales no adecuados: aluminium et acier inoxydable avec fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelaine, etc.

Base ferromagnétique Verre, céramique, porcelaine Base en aluminium Anneau ferromagnétique Trop de distance Élément ferromagnétique Base plus petite que le pot Ø180 Ø120 Élément ferromagnétique non parallèle à l'inducteur

Les fabricants précisent si leurs produits sont compatibles avec l'induction.

NOTE: La surchauffe d'une casserole vide dont le fond est incurvé ou orné d'un logo ou dont le centre est embouti peut endommager l'inducteur.

DES SONS PENDANT L'UTILISATION :

- Bruits pendant la cuisson. Cela peut être dû à la qualité de la base ferritique des conteneurs.

- Un léger "clic clic" se fait entendre. Ce son est normal. Il s'agit d'un indicateur de sécurité qui détecte la présence de la casserole sur l'inducteur. Il s'active automatiquement à l'allumage de la table de cuisson et pendant la cuisson.

- Un léger bourdonnement se fait entendre. Il s'agit d'un son normal qui provient de la transmission d'énergie de l'inducteur à la base de la cuve (ondes électromagnétiques).

Si la poêle ou la sauteuse n'est pas détectée, il est possible que l'ustensile de cuisine ne soit pas adapté à l'induction. Gardez à l'esprit les recommandations ci-dessus pour éviter tout problème ou inconvénient lors de la cuisson.

DISPLAY PI3110 - 3111

BEVELING

1. Icône de l'indicateur de la zone de cuisson
2. Contrôle ON/OF
3. Blocage

4. Pause

5. Contrôle tactile du curseur de puissance

6. Diminution du temps de la minuterie
7. Augmentation de la durée de la minuterie
8. Booster

DISPLAY PI3150 - 3151

BEVELING

M -0.05 + - M -0.05 + - Panda

Pande

781781 9 - 8:8.8 + B 0 9 0 9 6 5 6 Pando 4 2 3 ① ② ③ 1 7 8 9 - 8:8.8 + B 0 9 6

1. Icône de l'indicateur de la zone de cuisson
2. Contrôle ON/OF
3. Blocage
4. Pause

5. Activation/désactivation de la fonction flexible/Brigde

6. Contrôle tactile du curseur de puissance

7. Diminution du temps de la minuterie
8. Augmentation de la durée de la minuterie
9. Booster

DISPLAY PI3210 - 3211

BEVELING

Ponds 0.00 0.00 0.00 0.00 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1. Icône de l'indicateur de la zone de cuisson
2. Contrôle ON/OF
3. Blocage
4. Pause

5. Activation/désactivation de la fonction flexible/Brigde

6. Contrôle tactile du curseur de puissance

7. Diminution du temps de la minuterie
8. Augmentation de la durée de la minuterie
9. Booster

Comment utiliser votre pla- que de cuisson à induction

Début de la cuisson

Appuyez sur la touche ON/OFF pendant trois secondes. Après la mise en marche, le signal sonore retentit et tous les écrans affichent “-” ou “- - ”, ce qui indique que la table de cuisson à induction est entrée en mode veille.

Placez un récipient approprié sur la zone de cuisson que vous souhaitez utiliser.

Réglez le niveau de puissance souhaité à l'aide du curseur de réglage de la puissance :

• Si vous ne sélectionnez pas un réglage de température dans la minute qui suit, la plaque à induction s'éteint automatiquement et vous devez recommencer.
• Vous pouvez modifier la température à tout moment

① ①

Si l'écran clignote en alternance avec le réglage de la température, cela signifie que:

• Vous n'avez pas placé une poêle sur la bonne zone de cuisson.
• La poêle que vous utilisez n'est pas adaptée à la cuisson par induction.
• La poêle est trop petite ou n'est pas correctement centrée sur la zone de cuisson.
• Aucun chauffage n'a lieu si une poêle appropriée n'est pas placée sur la zone de cuisson.
• L'écran s'éteint automatiquement au bout de 2 minutes si une poêle appropriée n'est pas placée sur la zone de cuisson.

Fim da cozedura

Désactiver la zone de cuisson en la plaçant sur "0" ou Appuyer sur la touche sensitive ON/OFF pendant trois secondes.

L'indicateur de chaleur résiduelle s'affiche H pour indiquer la zone de cuisson chaude au toucher. Il disparaît lorsque la surface a refroidi jusqu'à atteindre une température sûre. Il peut également être utilisé comme fonction d'économie d'énergie si vous souhaitez faire chauffer davantage de casseroles, utilisez la plaque de cuisson encore chaude.

Utilisation de la fonction booster

Activer la fonction booster

Une fois la puissance souhaitée réglée, appuyez sur le capteur B, l'indicateur de puissance change et la puissance de chauffe maximale est atteinte.

Désactiver la fonction booster

Pour annuler la fonction booster, appuyez à nouveau sur le capteur B ou faites glisser le curseur jusqu'à 0.

• La fonction BOOSTER peut être utilisée sur toutes les zones de cuisson.
• La zone de cuisson revient à son réglage d'origine après 10 minutes.
• Lorsque la fonction booster de la 1ère zone de cuisson est activée, démarrez la 2ème zone de cuisson et la 1ère zone de cuisson passera automatiquement au niveau 9 et vice versa.

Blocage des commandes

• Vous pouvez verrouiller les commandes pour éviter toute utilisation involontaire (par exemple, si un enfant allume accidentellement les zones de cuisson).
• Lorsque les commandes sont verrouillées, toutes les commandes, à l'exception de la commande ON/OFF, sont désactivées.

Pour verrouiller les commandes

Maintenez enfoncées simultanément les icônes — ^5 et + ^5 pendant quelques secondes jusqu'à ce que la plaque émette un bip indiquant que la fonction de verrouillage a commencé et que l'icô- ne "Lo" commence à clignoter.

Pour déverrouiller les commandes

Maintenez enfoncés les icônes — ^® et + ^® pendant quelques instants.

ATTENTION

Lorsque la table de cuisson est en mode verrouillage, toutes les commandes sont désactivées à l'exception de la commande ON/OFF. Vous pouvez toujours éteindre la table de cuisson à induction à l'aide de la commande ON/OFF en cas d'urgence, mais vous devez d'abord déverrouiller la table de cuisson lors de l'opération suivante.

Contrôle de la minuterie

• Les modèles PI-3150,3151 et PI-3210,3211 ont des boutons indépendants d'augmentation et de diminution du temps pour chaque zone de cuisson.
• En appuyant sur le capteur de réglage de la minuterie, l'écran s'affiche :

0:0:0 0:0:0

- Appuyez sur la touche pour augmenter ou diminuer le temps.

- Si vous avez déjà réglé la minuterie et que vous activez ensuite le mode flex/bridge, la minuterie sera désactivée et vous devrez la régler à nouveau (uniquement pour les modèles PI 3150 - 3151 - 3210 - 3211).

- La durée maximale réglable est de 9:59.

- Après avoir programmé le temps de cuisson, l'écran n'affichera que le temps restant.

Tableaux des temps d'arrêt de sécurité automatique

L'arrêt automatique est une fonction de protection de votre plaque de cuisson à induction. Il s'éteint automatiquement si vous oubliez d'éteindre la table de cuisson. Les durées de fonctionnement préréglées pour les différents niveaux de puissance sont indiquées dans le tableau ci-dessous.

PI 3110 - 3111

Niveau de puissance	1 5	3 2	3	4		6	7		9
Temps de travail par défaut (Time)	8 8	3		4	4	4	2	2	2

PI 3150 - 3151

Niveau de puissance		15	3Pase	3	4		6	7		9
Temps de travail par défaut (Time)	888			6	6	4	4	2	2	1.5

PI 3210 - 3211

Niveau de puissance	1 5	3 2	3	4		6	7		9
Temps de travail par défaut (Time)	8 8	3 8			6	6	6	6	4

Lorsque la casserole est retirée, la plaque de cuisson à induction peut cesser de chauffer immédia- tement et la plaque s'éteint automatiquement après 2 minutes.

Les personnes portant un stimulateur cardiaque doivent consulter leur médecin avant d'utiliser cet appareil.

Zone flexible/bridge (Solo para modelos PI 3150 - 3151 - 3210 - 3211)

Cette zone peut être utilisée comme une seule zone ou comme deux zones différentes, en fonction des besoins de cuisson à un moment donné. La zone flexible se compose de deux inducteurs indépendants qui peuvent être commandés séparément.

En cas de fonctionnement en zone unique, la partie non couverte par les ustensiles de cuisson est automatiquement éteinte au bout d'une minute.

La partie couverte par les ustensiles de cuisin est automatiquement éteinte après une minute.

Pour assurer une détection correcte des casseroles et une répartition uniforme de la chaleur, les casseroles doivent être positionnées correctement :

À l'avant ou à l'arrière de la zone flexible lorsque l'ustensile de cuisson mesure moins de 22 cm..

1. Partout où les pots sont plus grands

2. Pour activer la zone pont, appuyez sur le capteur avec l'icône

Le réglage de la puissance fonctionne comme n'importe quelle autre zone normale.

Si la casserole est déplacée de l'avant vers l'arrière (ou vice versa), la zone flex détecte automatiquement la nouvelle position et maintient la même puissance.

Pour ajouter une autre casserole, il suffit d'appuyer à nouveau sur les touches dédiées pour détecter l'ustensile de cuisson.

Deux zones indépendantes

Pour utiliser la zone flexible comme deux zones différentes avec des puissances différentes, appuyez sur le bouton Flex zone.

Pause

1. Lorsque les zones de cuisson sont en service, effleurez la touche "Il". Lorsque les zones de cuisson sont en service, tous les affichages indiquent " " et le chauffage de niveau 2 à ce stade, seules les commandes " Il " et " peuvent être actionnées.

2. Effleurez à nouveau la touche "Il", l'écran affiche le réglage initial et les zones de cuisson continuent à chauffer.

Exemples de bons et de mauvais placements :

Modèles de cuisson

Soyez prudent lorsque vous faites de la friture, car l'huile et la graisse chauffent très rapidement, en particulier lorsque vous utilisez PowerBoost. À des températures extrêmement élevées, l'huile et la graisse s'enflamment spontanément, ce qui présente un grave risque d'incendie.

Conseils pour la cuisine

Lorsque les aliments commencent à bouillir, réduisez la température.

L'utilisation d'un couvercle permet de réduire le temps de cuisson et d'économiser de l'énergie en retenant la chaleur.

Réduisez la quantité de liquide ou de graisse pour diminuer le temps de cuisson.

Commencez la cuisson à feu vif et réduisez la température lorsque les aliments sont très chauds.

▶ Faire mijoter le riz

• Le mijotage se produit en dessous du point d'ébullition, à environ 85 °C, lorsque des bulles ne remontent qu'occasionnellement à la surface du liquide de cuisson. C'est la clé des soupes délicieuses et des ragoûts tendres, car les saveurs se développent sans que les aliments ne soient trop cuits. Les sauces épaisses à base d'œufs et de farine doivent également être cuites en dessous du point d'ébullition.
• Certaines tâches, comme la cuisson du riz par absorption, peuvent nécessiter un réglage plus élevé que le réglage le plus bas afin de garantir que les aliments sont cuits correctement dans le temps recommandé.

▶ Steak de filet grillé

Pour cuisiner des steaks juteux et savoureux :

1. Laisser la viande reposer à température ambiante pendant environ 20 minutes avant de la faire cuire.
2. Faire chauffer une poêle à frire épaisse.

3. Badigeonner d'huile les deux côtés du steak. Verser un filet d'huile dans la poêle chaude, puis y plonger la viande..

4. Retournez le filet une seule fois pendant la cuisson. Le temps de cuisson exact dépend de l'épaisseur du steak et du degré de cuisson souhaité. Le temps peut varier entre 2 et 8 minutes par côté. Pressez le steak pour mesurer le degré de cuisson : plus il est ferme, plus il est cuit.

5. Laissez reposer le steak sur une assiette chaude pendant quelques minutes pour qu'il se détende et s'attendrisse avant de le servir.

▶ Pour faire sauter

1. Choisissez un wok plat compatible avec l'induction ou une grande poêle à frire.
2. Préparez tous les ingrédients et le matériel. La cuisson doit être rapide. Si vous cuisi- nez de grandes quantités, faites cuire les aliments en plusieurs fois.
3. Préchauffez brièvement la poêle et ajoutez deux cuillères à soupe d'huile.
4. Faites d'abord cuire la viande, puis mettez-la de côté et gardez-la au chaud.
5. Faites sauter les légumes. Lorsqu'ils sont chauds mais croquants, baissez la zone de cuisson, remettez la viande dans la poêle et ajoutez la sauce.
6. Remuez délicatement les ingrédients pour vous assurer qu'ils sont bien chauds.
7. Servir immédiatement.

Détection de petits objets

Lorsqu'une poêle à frire de taille inappropriée ou non magnétique (par exemple en aluminium), ou tout autre petit objet (par exemple un couteau, une fourchette, une clé) est laissé sur la table de cuisson, celle-ci passe automatiquement en mode veille au bout d'une minute. Le ventilateur continue de cuire sur la table de cuisson à induction pendant 1 minute supplémentaire.

Réglage de la température

Les réglages indiqués ci-dessous sont donnés à titre indicatif. Le réglage exact dépend de plusieurs facteurs, notamment de l'ustensile de cuisson et de la quantité que vous cuisinez.

Faites des essais avec la table de cuisson à induction pour trouver les réglages qui vous conviennent le mieux.

RÉGLAGE THERMIQUE FONCTIONS
1-2	Chauffage en douceur pour de petites quantités d'aliments.
	Faire fondre le chocolat, le beurre et les aliments qui brûlent rapide-ment.
	Cuisson/miroir rapide.
3-4	Réchauffage
	Mijotage rapide.
	Cuiseur de riz
5-6 Crêpes
7-8	Sauté
	Cuisson des pâtes.
9 / B	Sauté.
	Abrasador.
	Porter la soupe à ébullition
	Eau bouillante

Entretien et nettoyage

Qu'est-ce que c'est ?	Comment ?	Important !
Salissures quotidiennes sur le verre (empreintes digitales, marques, taches de nourriture ou déversements non gazeux sur le verre).	Couper l'alimentation électrique de la table de cuisson.Appliquez un nettoyant pour plaques de cuisson lorsque le verre est encore trempé (mais pas chaud !).Rincer et sécher avec un chiffon propre ou du papier.Remettre la table de cuisson en marche.	- Lorsque la table de cuisson est éteinte, il n'y a pas d'indication de "surface chaude", mais la zone de cuisson peut encore être chaude ! Il convient d'être extrêmement prudent.- Les tampons à récurer puissants, certains tampons à récurer en nylon et les produits de nettoyage puissants/abrasifs peuvent rayer le verre. Lisez toujours l'étiquette pour vérifier si votre produit de nettoyage ou votre tampon est adapté.- Ne laissez jamais de résidus de nettoyage sur la table de cuisson : le verre pourrait être taché.
Des éclaboussures de sucre bouilli, fondu et chaud sur le verre	Retirez-les à l'aide d'une spatule ou d'un grattoir à lame de rasoir adapté aux tables de cuisson en verre à induction, mais faites attention aux surfaces chaudes dans la zone de cuisson :Coupez l'alimentation électrique de la table de cuisson au niveau du mur.Tenez la lame ou l'ustensile à un angle de 30° et grattez la saleté ou les débordements sur une zone froide de la table de cuisson.Essuyez toute saleté ou débordement à l'aide d'un essuie-tout ou d'une serviette en papier.Suivez les étapes 2 à 4 pour "Salissures quotidiennes sur la vitre".	- Enlevez dès que possible les taches laissées par les aliments fondus et sucrés ou les éclaboussures. Si on les laisse refroidir sur le verre, elles peuvent être difficiles à enlever. d'enlever ou même d'endommager de façon permanente la surface du verre.- Risque de coupure : lorsque le couvercle de sécurité se rétracte, la lame d'un grattoir est tranchante comme un rasoir. À utiliser avec une extrême prudence l'entretien et le stockage en toute sécurité à tout moment y hors de portée des enfants.
Débordement des commandes tactiles	Couper l'alimentation électrique de la table de cuisson.Absorber le déversementNettoyez la zone du contrôle tactile avec une éponge ou un chiffon propre et humide.Sécher complètement la zone avec une serviette en papier.Remettez la table de cuisson en marche.	- La table de cuisson peut émettre un signal sonore et les commandes tactiles peuvent être activées ou désactivées. peut ne pas fonctionner tant qu'il y a liquide sur celles-ci. Veillez à sécher la zone de contrôle tactile avant de rallumer la table de cuisson.

Conseils et astuces

PROBLÈME	CAUSES POSSIBLES	CE QU'IL FAUT FAIRE
La plaque à induction ne peut pas être allumée.	Il n'y a pas de pouvoir.	Assurez-vous que la table de cuisson à induction est branchée sur le réseau électrique.et qu'il est allumé. Si v le problème persiste, appelez un centre d'appels.technicien qualifié.
Les commandes tactiles ne répondre.	Les commandes sont verrouillées.	Déverrouillez les commandes. Voir la section "Se référer au mode d'emploi de la table de cuisson à induction".
Les commandes tactiles sont difficiles à utiliser.	Il peut y avoir une légère pellicule d'eau sur les commandes.	Assurez-vous que la zone de contrôle tactile est sèche et utilisez le bout de vos doigts lorsque vous touchez les commandes.
Le verre se raye. Ustensiles de cuisine aux bords rugueux. Ne convient pas, tampon à récurer abrasif ou des produits de nettoyage utilisé.		Utilisez des ustensiles de cuisine à fond plat et lisse. Voir "Conseils de cuisson" - Voir "Entretien et nettoyage".
Certaines poêles à frire font des bruits de craquement ou d'éclatement.	Cela peut être dû à la construction de votre ustensile de cuisine (couches de différents métaux vibrant l'une contre l'autre en un différents).	Ce phénomène est normal pour les ustensiles de cuisine et n'indique pas un défaut.
La table de cuisson à induction émet un léger bourdonnement lorsqu'elle est utilisée sur une table de cuisson à induction. Une température élevée.	Cela est dû à la technologie de la cuisson par induction.	C'est normal, mais le bruit devrait s'atténuer ou disparaître. complètement en réduisant le réglage de la chaleur.
Bruit du ventilateur de la plaque à induction.	Le ventilateur de refroidissement intégré à votre table de cuisson à induction a été mis en marche pour éviter que les composants électroniques ne surchauffent.	Ce phénomène est normal et ne nécessite aucune intervention. Ne débranchez pas l'alimentation électrique de la table de cuisson à induction du mur lorsque le ventilateur fonctionne.
Les casseroles ne chauffent pas et apparaît sur l'écran.	La plaque à induction ne détecte pas la poêle à frire car elle n'est pas adaptée aux plaques à induction. La table de cuisson à induction ne détecte pas la poêle à frire car elle est trop petite pour la zone de cuisson.ou n'est pas bien ciblée.	Utilisez des ustensiles de cuisine adaptés à l'utilisation de l'appareil.induction. Voir la section "Conseils de cuisson".Centrez la casserole et assurez-vous que la base de la casserole correspond à la taille de la zone de cuisson.
La plaque à induction ou une zone de cuisson s'est éteinte inopinément, un signal sonore retentit et un code d'erreur s'affiche (généralement en alternance).avec un ou deux chiffres sur l'écran du minuteur de cuisson).	Défaillance technique.	Notez les lettres et les chiffres d'erreur, changez l'alimentation électrique de la plaque de cuisson induction sur le mur et contactez un PANDO SAT!

Visualisation et inspection des défauts

ÉCHEC	PROBLÈME	SOLUTION A
Le voyant ne s'allume pas lorsque l'appareil est branché.	Il n'y a pas d'alimentation électrique.	Vérifiez que la fiche est bien insérée dans la prise et que la prise fonctionne.
	La carte d'alimentation des accessoires connectés et la carte d'affichage sont défaillantes.	Vérifier la connexion.
	La carte d'alimentation des accessoires est endommagée.	Veuillez contacter le service technique.
	Le tableau d'affichage est endommagé.
Certaines touches ne fonctionnent pas ou l'affichage LED n'est pas normal.	Le tableau d'affichage est endommagé.
L'indicateur de mode de cuisson s'allume, mais le chauffage ne démarre pas.	Température élevée de la plaque chauffante.	La température ambiante peut être trop élevée.L'entrée ou la sortie d'air peut être bloquée.Si le problème persiste, contactez le support technique.
	Il y a un problème avec le ventilateur.
	La carte d'alimentation est endommagée.
Le chauffage s'arrête soudainement en cours de fonctionnement et "u" clignote sur l'écran.	Le type de pan est erroné.	Utiliser le pot approprié (voir le manuel d'instructions).
	Le diamètre du pot est trop petit.
	La casserole a surchauffé ;	L'appareil est en surchauffe. Attendez que la température revienne à la normale.Appuyez sur la touche "ON/OFF" pour réinitialiser l'appareil.
Les zones de chauffage situées du même côté (comme la première et la deuxième zone) affichent "u".	Défaut de connexion entre la carte d'alimentation et la carte d'affichage ;	Vérifier la connexion.
	Le tableau d'affichage de la partie communication est endommagé.	Veuillez contacter le service technique.
	La carte principale est endommagée.
Le moteur du ventilateur émet un son anormal.	Le moteur du ventilateur est endommagé.

Spécifique à PI3110 - 3111

CODE DE DÉFAUT	PROBLÈME	SOLUTION
Récupération automatique
E1	La tension d'alimentation est supérieure à la tension nominale.	Vérifier que l'alimentation électrique est normale.Mise sous tension après l'alimentation électrique l'alimentation est normale.
E2	Mise sous tension après l'alimentation électriquel'alimentation est normale.
E3	Température élevée du capteur de la carte céramique. (1#)	Attendez que la température de la plaque vitrocéramique revienne à la normale.
E4	Température élevée du capteur de la carte céramique. (2#)	Appuyez sur la touche "ON/OFF" pour redémarrer l'appareil.l'unité.
E5	Température élevée de l'IGBT(1#)	Attendez que la température de l'IGBT revienne à la normale.
E6	Température élevée de l'IGBT. (2#)	Appuyez sur la touche "ON/OFF" pour réinitialiser l'appareil.Vérifier qu'il n'y a pas d'obstruction dans la ventilation.Si le problème persiste, appelez le service technique.

Spécifique à PI3150 - 3151

PROBLÈME	CAUSES POSSIBLES	CE QU'IL FAUT FAIRE
E1、E2、E7	Défaillance du capteur de température	Contacter le fournisseur.
E3、E4	Défaillance du capteur de température du IGBT.	Contacter le fournisseur.
L'UE	La connexion entre le tableau d'affichage et le tableau principal est défectueuse, ou La communication avec l'IC tactile échoue.	Contacter le fournisseur.
EL/EH	Tension d'alimentation anormale	Vérifier que l'alimentation électrique est normale.
C1	Capteur de température à plaque de verre céramique	Veuillez redémarrer après que la plaque à induction ait refroidi.
C2	Capteur de température IGBT Il est élevé
F5 Mauvais fonctionnement du ventilateur		Contacter le fournisseur.
EF	Deux touches ou plus sont déclenchées pendant une période prolongée.	Nettoyage de la zone d'opérations

Spécifique à PI3210 - 3211

Dépannage pour les zones 1 et 2

Code d'erreur	CAUSES POSSIBLES	CE QU'ILFAUT FAIRE
E1,E2,E7,C1	Défaillance du capteur de température	Contacter le fournisseur.
E3,E4	allo du capteur de température du IGBT.	Contacter le fournisseur.
L'UE	Défaillance de la connexion entre le l'affichage et la carte principale	Contacter le fournisseur.
EL,EH	Tension d'alimentation anormale	Vérifier que l'alimentation électrique est normale.Mettez l'appareil sous tension après que le est normal.
C3	Le capteur de température de la plaque vitrocéramique est élevé	Veuillez redémarrer après que la plaque à induction ait refroidi.
C2	Capteur de température IGBT Il est élevé

Dépannage pour les zones 3 et 4

Code d'erreur	Problème Solution
Auto-récupération
EL	La tension d'alimentation est supérieure à la tension nominale.	Vérifier que l'alimentation électrique est normale.Mise sous tension après l'alimentation électriquel'alimentation est normale.
EH	La tension d'alimentation est inférieure à la tension nominale.
C1,C3	Température élevée du capteur à plaque céramique.	Attendez que la température de la plaque vitrocéramique revienne à la normale.Appuyez sur la touche "ON/OFF" pour réinitialiser l'appareil.
C2	Température élevée de l'IGBT . (1#)	Attendre que la température de l'IGBT revienne à la normale.Appuyez sur la touche "ON/OFF" pour réinitialiser l'appareil.Vérifiez si le ventilateur fonctionne correctement ; si ce n'est pas le cas, appelez le service d'assistance technique.Service technique SAT Pando.

Installation

Avant d'installer la table de cuisson

• S'assurer que le plan de travail est d'équerre et de niveau, et qu'il n'y a pas d'obstacles structurels ou autres qui interfèrent avec l'espace requis.
• Vérifiez que le plan de travail est constitué d'un matériau résistant à la chaleur et isolant.
• Si la table de cuisson est installée au-dessus d'un four, vérifiez que ce dernier est équipé d'un ventilateur de refroidissement intégré.
• Assurez-vous que l'installation est conforme à toutes les exigences en matière d'espace libre et aux normes et réglementations applicables.
• Assurez-vous qu'un interrupteur d'isolement approprié permettant une déconnexion totale de l'alimentation secteur est incorporé au câblage permanent, monté et installé conformément aux règles et réglementations locales en matière de câblage.
• L'interrupteur d'isolement doit être conforme à la réglementation électrique et prévoir une séparation des contacts de 3 mm sur tous les pôles.
• Le sectionneur doit être facilement accessible au client lorsque la table de cuisson est installée.
• En cas de doute sur l'installation, veuillez consulter. SAT PANDO

Précautions

• La table de cuisson à induction doit être installée par du personnel ou des techniciens qualifiés. Nous mettons des professionnels à votre service. N'effectuez jamais l'opération vous-même.
• La table de cuisson NE DOIT PAS être installée directement au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un lave-linge ou d'un sèche-linge, car l'humidité peut endommager les composants électroniques de la table de cuisson.
• Le mur et la zone de chauffage induite au-dessus de la surface de la table doivent résister à la chaleur.
• Pour éviter d'endommager l'adhésif, ils doivent être résistants à la chaleur.
• L'utilisation d'un nettoyeur à vapeur est déconseillée.

Avant de placer les agrafes.

L'appareil doit être placé sur une surface stable et lisse (utilisez l'emballage).

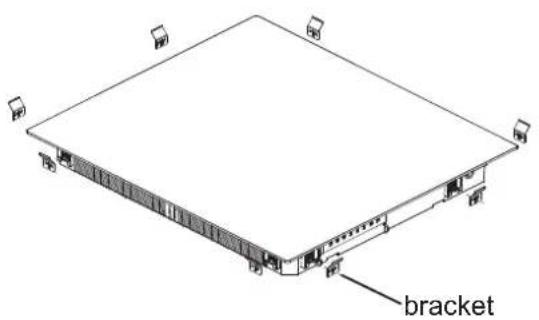

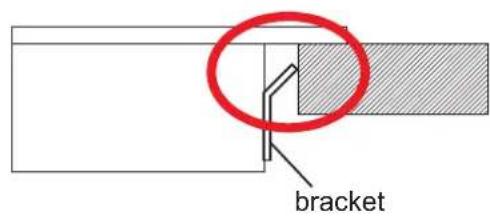

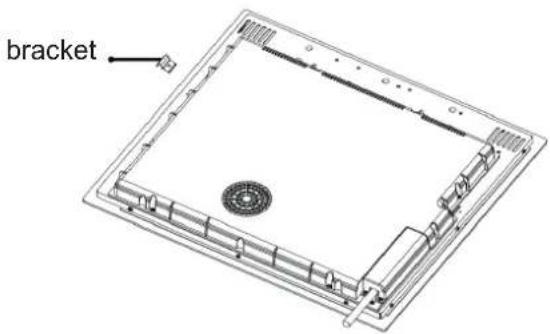

Réglage de la position des agrafes.

Fixez le plan de travail à la surface de travail en insérant de 2 à 8 agrafes sur le dessous de la plaque (voir l'image) avant l'installation.

Ajustez la position des agrafes pour s'adapter à différentes épaisseurs de planche de table.

PI3150-3151 PI3210-3211

bracket

bracket

PI3110-3111

bracket

Découpez la surface de travail selon les dimensions indiquées dans le dessin.

Pour l'installation et l'utilisation, un espace minimum de 5 cm autour du trou doit être respecté. Veillez à ce que l'épaisseur du plan de travail soit d'au moins 30 mm. Choisissez un matériau de surface de travail résistant à la chaleur et isolant (le bois et d'autres matériaux fibreux ou hygroscopiques similaires ne doivent pas être utilisés comme matériau de surface de travail, sauf s'ils sont imprégnés) afin d'éviter les chocs électriques et les déformations importantes causées par le rayonnement thermique de la table de cuisson. Comme indiqué à la page suivante :

AVERTISSEMENT : Assurer une ventilation adéquate.

Assurez-vous que la table de cuisson à induction est bien ventilée et que l'entrée et la sortie d'air ne sont pas obstruées. Pour éviter tout contact accidentel avec la face inférieure surchauffée de la table de cuisson ou tout choc électrique inattendu pendant les travaux, il est nécessaire de placer un insert en bois, fixé à l'aide de vis, à une distance minimale de 50 mm de la face inférieure de la table de cuisson. Respectez les exigences suivantes. L'exérieur de la table de cuisson est percé de trous d'aération. Veillez impérativement à ce que ces trous ne soient pas obstrués par la table de cuisson lors du montage de celle-ci.

• Veuillez noter que la colle qui relie le plastique ou le bois à l'armoire doit pouvoir résister à des températures d'au moins 150°C afin d'éviter que le panneau ne se décolle.
• Par conséquent, la paroi arrière et les surfaces adjacentes et environnantes doivent pouvoir résister à une température de 90°C.

>50 mm >50 mm >50 mm >45 mm Tablette de séparation >20 mm

UNE VENTILATION CORRECTE ET NÉCESSAIRE

SCHÉMA D'INSTALLATION

≥50 mm G H ≥50 mm ≥45 mm ≥20 mm Tablette de séparation pour une isolation thermique et une ventilation optimales Respecter les évents décrits dans les images, sous peine d'endommager gravement le produit, ce qui ne serait pas couvert par la garantie. 2 mm

Le joint entre la table de cuisson et le plan de travail ne doit PAS être réalisé avec des produits d'étanchéité ou du silicone. L'utilisation de ce type de produits dans l'installation peut endommager le produit et rendre difficile l'accès ou le démontage pour le service technique. Les dommages ou les frais résultant du non-respect de cette règle ne sont pas couverts par la garantie du produit.

Le bord périphérique doit être fini avec le joint inclus dans le produit en le collant sur le bord inférieur du panneau à 2 mm du bord extérieur, après avoir enlevé le film de protection.

Modèle Dimensions de montage PI - 3110

Taille du verre Taille de la coupe Epaisseur du verre						Hauteur totale produit
A1 B1 C	D	E	F	G	H
520 590	495 ± 1 565			± 1 50 50 4	60

Modèle Dimensions de montage PI - 3111

Taille du verre Taille de la coupe		Epaissseur duverre		Hauteur totaleproduit		Installation du verreencastré
A1	B1	C	D	E	F	G	H	A2
520	590	495 ± 1	565 ± 1	50	50	4	60	524

Modèle Dimensions de montage PI - 3150

Taille du verre		Taille de la coupe		Epaisseur du verre		Hauteur totale produit
A1	B1	C	D	E	F	G	H
520	590	480 ± 1	560 ± 1	50	50	4	50

Modèle Dimensions de montage PI - 3151

Taille du verre Taille de la coupe Epaisseur duverre						Hauteur totaleproduit		Installation du verreencastré
A1 B1	C D E F G H A2 B2 I
520	590	480 ± 1	560 ± 1	50	50	4	50	524	594	5

Modèle Dimensions de montage PI - 3210

Taille du verre		Taille de la coupe		Epaisseur du verre		Hauteur totale produit
A1	B1	C	D	E	F	G	H
520	590	480 ± 1	560 ± 1	50	50	4	50

Modèle Dimensions de montage PI - 3211

Taille du verre Taille de la coupe Epaisseur duverre						Hauteur totaleproduit		Installation du verreencastré
A1 B1	C D E F G	H A2 B2 I
520	590	480 ± 1	560 ± 1	50	50	4	50	524	594	5

Après l'installation de la table de cuisson

• Le cordon d'alimentation n'est pas accessible par les portes ou les tiroirs de l'armoire.
• Le flux d'air frais entre l'extérieur de l'armoire et la base du réchaud est suffisant.
• Si le réchaud est installé au-dessus d'un tiroir ou d'une armoire, une barrière de protection thermique est installée sous la base du réchaud.
• Le client peut facilement accéder à l'interrupteur d'isolement.

Raccordement de la carte d'alimentation

Cette table de cuisson ne doit être raccordée au réseau électrique que par une personne dûment qualifiée.

Avant de brancher la table de cuisson sur le secteur, vérifiez que

1. L'installation électrique domestique est adaptée à la puissance consommée par la table de cuisson.
2. La tension correspond à la valeur indiquée sur la plaque signalétique.
3. Les sections du câble d'alimentation peuvent supporter la charge indiquée sur la plaque signalétique.

Lors du raccordement de la table de cuisson au réseau électrique, n'utilisez pas d'adaptateurs, de réducteurs ou de shunts, car ils peuvent entra ner une surchauffe et un incendie. N'utilisez pas d'adaptateurs, de réducteurs ou de shunts, car ils peuvent entraîner une surchauffe et un incendie.

Le cordon d'alimentation ne doit pas entrer en contact avec des parties chaudes et doit être placé de manière à ce que sa température ne dépasse pas 75°C à tout moment.

Vérifiez auprès d'un électricien si le système de câblage domestique est adapté sans modifications.

Toute modification doit être effectuée par un électricien qualifié ou par SAT PANDO.

• Si le câble est endommagé ou doit être remplacé, l'opération doit être effectuée par l'agent après-vente avec des outils spécifiques afin d'éviter tout accident.
• Si l'appareil est raccordé directement au réseau électrique, il faut installer un disjoncteur omnipolaire avec une ouverture d'au moins 3 mm entre les contacts.
• L'installateur doit s'assurer que le raccordement électrique est correct et conforme aux règles de sécurité.
• Le câble ne doit pas être plié ou comprimé.
• Le câble doit être vérifié périodiquement et remplacé par des techniciens agréés.

La surface inférieure et le câble d'alimentation de la table de cuisson ne doivent pas être accessibles après l'installation.

Web	Connexion	Câble	Cable	Jauges de protection
220-240V~ 50-60Hz	L1+N1L1+NL2+N2L2+N	5x1,5mm^2	H07RN-F	16A
220-240V~ 50-60Hz	L1&L2+N1&N2L1&L2+N	5x2,5mm^2		32A
400V~ 50-60Hz	L1+L2 ; N1&N2L1+L2 ; N1	4x2.5mm^2		16A
* Calculado con el coeficiente de simultaneidad según la norma EN 60 335-2-6.* Calculated with the simultaneity coefficient according to the standard EN 60 335-2-6.

Símbolo	Conexión	Color Cable
	Tierra / Earth	Amarillo / Verde - Yellow / Green
L1	Fase / Phase	Negro / Black
L2	Fase / Phase	Marrón / Brown
N1	Neutro / Neutral	Azul / Blue
N2	Neutro / Neutral	Gris / Grey

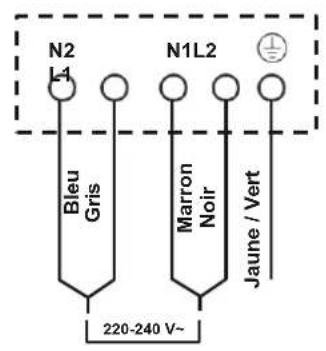

PI-3110* / 3111* / 3150 / 3151 / 3210 / 3211

N2 L4 N1L2 Bleu Gris Marron Noir Jaune / Vert 220-240 V~

N2 L1 Bleu Gris Marron Noir Jaune / Vert N1L2 400 V~ 220-240 V~ 220-240 V~

N2 N1 L2 L1 Bleu Gris Marron Noir Jaune / Vert 220-240 V~ 220-240 V~

*220-240 V\~ / 400V\~ 50/60Hz

5 Yellow / Green L1 4 Black L2 3 Brown N1 2 Blue N2 1 220-240V~ 220-240V~

220-240V~ L N ± 25A~

5 Yellow / Green L1 4 Black L2 3 Brown N1 2 Blue N2 1 220-240V-

* Modelo /PI-3110 / 3111 Cable Gris no instalado

SPÉCIFICATIONS TECHNIQUES

MODÈLES	PI - 3110PI - 3111
Spécifications - FR	DATA / DATA
INSTALLATION
Tension (V)	220 - 240
Fréquence (Hz)	50 - 60
CARACTÉRISTIQUES TECHNIQUES
Surface de cuisson Crystal Schoot
Zone de cuisson A - dimension de la sérigraphie (mm)	180
Zone de cuisson A - puissance (W)	1.500
Zone de cuisson A - Puissance d'appoint (W)	2.100
Zone de cuisson B - dimension de la sérigraphie (mm)	180
Zone de cuisson B - puissance (W)	1.500
Zone de cuisson B - Puissance d'appoint (W)	2.100
Zone de cuisson C - dimension de la sérigraphie (mm)	Anneau double 290 mm
Zone de cuisson C - puissance (W)	3.000
Zone de cuisson C - Puissance d'appoint (W)	3.800
CARACTÉRISTIQUES ESTHÉTIQUES
Couleur du panneau de contrôle Azul / Bleu
Verre trempé biseauté Verre céramique	PI 3110
Verre trempé verre céramique avec bord droit PI 3111
FONCTIONS
Cuisson constante et ininterrompue	√
Minuterie 99 min	√
Zone de pont 0
Réglage de la puissance 10
Détection des poêles à frie	√
Ventilateur de refroidissement à faible bruit	√
Arrêt automatique de la sécurité	√
Indicateurs de chaleur résiduelle	√
Serrure de sécurité	√
Induction complète	√
MODÈLES	PI - 3150PI - 3151
Spécifications - FR	DATA / DATA
INSTALLATION
Tension (V)	220 - 240
Fréquence (Hz)	50 - 60
CARACTÉRISTIQUES TECHNIQUES
Surface de cuisson Crystal Schoot
Zone de cuisson A - dimension de la sérigraphie (mm)	205 x 185
Zone de cuisson A - puissance (W)	2.000
Zone de cuisson A - Puissance d'appoint (W)	3.200
Zone de cuisson B - dimension de la sérigraphie (mm)	205 x 185
Zone de cuisson B - puissance (W)	2.000
Zone de cuisson B - Puissance d'appoint (W)	3.200
Zone de cuisson C - dimension de la sérigraphie (mm)	∅ 280
Zone de cuisson C - puissance (W)	2.800
Zone de cuisson C - Puissance d'appoint (W)	3.700
CARACTÉRISTIQUES ESTHÉTIQUES
Couleur du panneau de contrôle Azul / Bleu
Verre trempé biseauté Verre céramique	PI 3150
Verre trempé verre céramique avec bord droit	PI 3151
FONCTIONS
Cuisson constante et ininterrompue	√
Minuterie 99 min	√
Zone de pont
Réglage de la puissance 10
Détection des poêles à frie	√
Ventilateur de refroidissement à faible bruit	√
Arrêt automatique de la sécurité	√
Indicateurs de chaleur résiduelle	√
Serrure de sécurité	√
Induction complète	√
Panneau de contrôle du circuit de la zone flexible	√
MODÈLES	PI - 3210PI - 3211
Spécifications - FR	DATA / DATA
INSTALLATION
Tension (V)	220 - 240
Fréquence (Hz)	50 - 60
CARACTÉRISTIQUES TECHNIQUES
Surface de cuisson Crystal Schoot
Zone de cuisson A - dimension de la sérigraphie (mm)	205 x 185
Zone de cuisson A - puissance (W)	2.200
Zone de cuisson A - Puissance d'appoint (W)	3.200
Zone de cuisson B - sérigraphie dimension (mm)	205 x 185
Zonede cuisson B - puissance (W)	2.200
Zonede cuisson B - Puissance d'appoint (W)	3.200
Zone de cuisson C - dimension de la sérigraphie (mm)	205 x 185
Zone de cuisson C - puissance (W)	2.200
Zone de cuisson C - Puissance d'appoint (W)	3.200
Zone de cuisson D - dimension de la sérigraphie (mm)	205 x 185
Zone de cuisson D - puissance (W)	2.200
Zone de cuisson D - Puissance d'appoint (W)	3.200
CARACTÉRISTIQUES ESTHÉTIQUES
Couleur du panneau de contrôle Azul / Bleu
Verre trempé biseauté Verre céramique PI 3210
Verre trempé verre céramique avec bord droit PI 3211
FONCTIONS
Cuisson constante et ininterrompue	√
Minuterie 99 min	√
Zone de pont
Réglage de puissance	10
Détection des poêles à frie	√
Ventilateur de refroidissement faible bruit	√
Arrêt automatique de la sécurité	√
Indicateurs de chaleur résiduelle	√
Serrure de sécurité	√
Induction complète	√
Panneau de contrôledu circuit de la zoneflexible	√

INOXPAN S.L. vous remercie d'avoir choisi et fait confi ance à un produit de notre marque Pand o, qui se distingue par sa qualité, son design et son innovation, en restant fi d'èle à ses origines et à ses engagements.

CONDITIONS DE GARANTIE PANDO :

Cet appareil est garanti pendant 3 ans à compter de la date d'achat. Cette garantie couvre exclusivement le produit Pando contre tout défaut de fabrication aff ectant son bon fonctionnement. Pour que la garantie soit valable, il est indispensable de présenter la facture ou le reçu d'achat ainsi qu'une photo de l'étiquette ou du numéro d'enregistrement du produit au technicien du Service Agréé Pando.

Pendant cette période, la société s'engage à remplacer ou à réparer gratuitement toute pièce défectueuse due à un défaut ou à un vice de fabrication de l'appareil, jusqu'à ce qu'il fonctionne correctement, ainsi que la main-d'œuvre nécessaire et les frais encourus à la suite de cette réparation ou de ce remplacement.

EXCLUSIONS DE LA GARANTIE PANDO :

Il ne sera pas couvert par la garantie du produit ou de l'induction, et pourrait être un motif d'annulation de celle-ci, et dans ces cas, l'utilisateur sera responsable des coûts des matériaux, de la main-d'œuvre et du déplacement du service technique, dans les cas suivants :

• L'installation, l'entretien, le nettoyage ou la maintenance de l'appareil.
• Si l'installation de la table de cuisson à induction n'a pas été effectuée par un professionnel agréé, un électricien qualifié ou le personnel du service technique de Pando, qui répond aux exigences des normes de sécurité et des réglementations en matière d'énergie électrique.
• Toute panne, tout dysfonctionnement ou toute défaillance résultant d'une installation ou d'une utilisation incorrecte.
• Les pannes ou dommages causés par le non-respect ou l'inobservation des consignes de sécurité, des recommandations d'utilisation et d'entretien fi gurant dans les manuels de l'équipement.
• Lorsque le produit est destiné à un usage commercial ou non résidentiel, pour lequel il n'est pas prévu.
• Dysfonctionnements ou dommages à l'appareil dus au non-respect des instructions décrites dans le manuel d'utilisation, les instructions d'installation et de ventilation de l'appareil.
• Les pannes ou dommages causés par le transport ou le transfert, et la manipulation de l'appareil par du personnel non autorisé par cette société ou la marque Pand ou.
• Taches, décoloration, bosses, creux, érafl ures, rayures ou bris de verre.
• Présence de corps étrangers à l'appareil, à l'intérieur ou à l'extérieur du produit.
• Le produit n'est pas accessible parce qu'il y a des éléments qui empêchent un accès facile et sûr. Les moyens nécessaires pour que le technicien agréé Pando puisse accéder à l'appareil sont à la charge et sous la responsabilité de l'utilisateur.
• Manipulation incorrecte du câblage et des connexions du produit.
• Défauts ou dommages causés au produit par une alimentation ou une connexion électrique incorrecte.
• Les pannes ou dommages causés par des variations de la fourniture d'électricité ou des causes fortuites et naturelles d'origine atmosphérique ou géologique telles que les tempêtes, la foudre, les tremblements de terre, les inondations, etc.
• Appareils provenant de la revente, de l'occasion, de la reprise, de la reprise du propriétaire initial de l'appareil ou d'expositions qui ont plus de trois ans à compter de la date de fabrication.

INOXPAN, S.L., décline expressément toute responsabilité en cas de dommages directs ou indirects causés à des personnes ou à des choses par un produit installé, manipulé, utilisé et/ou entretenu de manière incorrecte.

Service technique offi ciel Auto riz ado Pando Données de contact:

ESPAÑA, PORTUGAL ET L'ANDORRE D'AUTRES PAYS:
www.pando.es/asistencia-tecnica/		https://www.pando.es/en/after-sales-services/
