PLT7460 - Lave-vaisselle Pando - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Pando
Modèle	PLT7460
Capacité	14 couverts
Dimensions (H x L x P)	815 x 598 x 550 mm (porte fermée)
Profondeur porte ouverte	1150 mm
Poids net	Environ 45 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Classe énergétique	C
Consommation d'énergie (cycle éco)	0,747 kWh
Consommation d'eau (cycle éco)	9,8 L
Durée du programme éco	3 h 50 min
Niveau sonore	44 dB(A) – Classe B
Programmes de lavage	Auto, Hygiène, Universal, ECO, Glass, 90 min, Rapide, Auto-nettoyage
Fonctions supplémentaires	Lavage extra, Eco-énergétique, Ultra rapide, Ouverture automatique, Sélection panier
Adoucisseur d'eau	Réglable (H1 à H6)
Système de filtration	Filtre à gros résidus et filtre fin, lavables

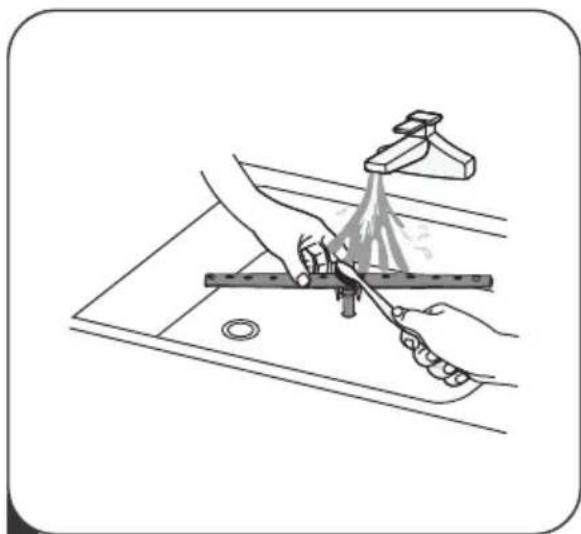

Bras d'aspersion	Bras supérieur et inférieur, nettoyables
Sécurité	Mise à la terre, protection antigel, verrouillage porte, arrêt automatique
Pièces détachées et réparabilité	Disponibles via service après-vente agréé Pando
Garantie	3 ans

FOIRE AUX QUESTIONS - PLT7460 Pando

Comment ajouter du sel dans l'adoucisseur d'eau ?

Retirez le panier inférieur, dévissez le couvercle du réservoir de sel, versez environ 1,5 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir fourni, puis remplissez d'eau jusqu'à la limite. Refermez fermement et lancez immédiatement un programme court pour éviter la corrosion.

Comment régler le dosage du produit de rinçage ?

Ouvrez la porte et allumez l'appareil. Dans les 60 secondes, maintenez le bouton Programme enfoncé plus de 5 secondes, puis appuyez sur Delay. Utilisez le bouton Programme pour choisir le niveau D1 à D5. Le réglage se sauvegarde automatiquement après 5 secondes d'inactivité.

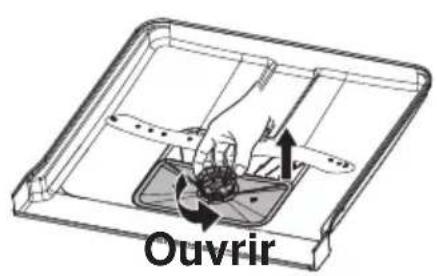

Comment nettoyer les filtres du lave-vaisselle ?

Tournez le filtre à gros résidus vers la gauche et retirez-le. Séparez le filtre fin en tirant. Rincez les filtres sous l'eau courante, utilisez une brosse douce si nécessaire. Remontez en sens inverse en tournant vers la droite. Ne jamais faire fonctionner l'appareil sans filtres.

Pourquoi ma vaisselle n'est-elle pas sèche en fin de cycle ?

Vérifiez que le produit de rinçage est suffisant et réglez le dosage. Utilisez un programme plus long (ex: ECO). Ne videz pas la vaisselle immédiatement, ouvrez légèrement la porte pour laisser la vapeur s'échapper. Activez la fonction Ouverture automatique si disponible.

Comment activer l'ouverture automatique de la porte ?

Appuyez sur le bouton Fonction F pendant 3 secondes. L'indicateur s'allume lorsque la fonction est active. La porte s'ouvrira automatiquement à la fin du programme pour améliorer le séchage. Désactivez en appuyant à nouveau 3 secondes.

Que signifient les codes d'erreur E1, E3, E4 ?

E1 : durée d'entrée d'eau trop longue (vérifiez le robinet et la pression). E3 : température non atteinte (élément chauffant défectueux). E4 : débordement (fuite possible). Pour E4, coupez l'arrivée d'eau principale avant d'appeler le service.

Comment changer de programme en cours de cycle ?

Ouvrez légèrement la porte pour mettre en pause, attendez l'arrêt des bras. Ouvrez complètement, puis appuyez sur Programme plus de 3 secondes pour revenir en veille. Sélectionnez un nouveau programme et fermez la porte. Si le détergent est déjà libéré, rechargez-le.

Quels sont les conseils pour charger la vaisselle ?

Placez les articles creux tête en bas. Les couteaux pointus en horizontal ou pointe vers le bas. Ne surchargez pas. Utilisez le panier supérieur pour les articles légers (verres, tasses) et le panier inférieur pour les casseroles. Assurez-vous que rien ne bloque les bras d'aspersion.

Comment réinitialiser le lave-vaisselle après une panne de courant ?

Débranchez l'appareil pendant 30 secondes, puis rebranchez. Ouvrez la porte et allumez. Si le cycle n'a pas été terminé, vous devrez peut-être sélectionner un nouveau programme. En cas de code erreur, consultez le manuel.

Comment économiser de l'énergie lors de l'utilisation ?

Utilisez le programme ECO (standard, le plus économe). Ne prélavez pas à la main. Chargez l'appareil à pleine capacité. Activez le mode veille automatique après 15 minutes d'inactivité. N'ouvrez pas la porte inutilement pendant le cycle.

MODE D'EMPLOI PLT7460 Pando

manuel d'installation et d'utilisation

Certificat de garantie

https://www.pando.es/fr/service-ajres-vente/

Tout d'abord, nous tenons à vous remercier pour la confiance accordée à notre entreprise pour l'acquisition d'un de nos produits. Nous sommes convaincus que vous avez pris la bonne décision.

Chez Pando, nous offrons non seulement des produits de qualité supérieure, mais nous avons également une grande équipe de professionnels qui vous assisteront et vous conseilleront sur toute question pouvant survenir au moment de l'installation ou de l'exploitation.

Nous vous invitons également à visiter notre site Web (www.pando.es/fr) pour mieux nous connaître et où vous pouvez retrouver toutes nos gammes de produits avec les informations commerciales et techniques nécessaires.

Vous y trouverez une large sélection de hottes décoratives murales, plafond, îlot et intégration. Quatre types d'installation qui nous permettent de nous adapter à tout type de cuisine en fonction des besoins qui se présentent.

Nous vous montrons également notre collection d'appareils électroménagers essentiels dans n'importe quelle maison. Des appareils tels que notre collection de fours et micro-ondes à haute performances, des plaques à induction et à gaz qui vous aident à réaliser les excellentes recettes, des caves à vin pour entretenir et conserver vos vins dans les excellentes conditions et des lave-vaisselle d'intégration avec les dernières technologies disponibles.

Tout cela sous une marque avec une très longue histoire de plus de 40 ans sur le marché, qui fabrique ses produits comme un véritable artisan. Nous y concentrons le meilleur de notre expérience pour satisfaire tous vos besoins.

Nous espérons sincèrement que vous vous amuserez, expérimenterez et approuverez le comportement et les capacités de votre nouvel allié de cuisine.

Merci beaucoup

L'équipe Pando

Consignes de sécurité 113

Consignes de mise à la terre 114

Mise au rebut. 117

Utilisation du lave-vasselle 119

Verser du sel dans l'adoucisseur 119

Conseils à propos du panier 121

Adoucisseur d'eau 123

Préparation et chargement de la vaisselle 124

Fonctionnement du produit de rinceage et du détergent 127

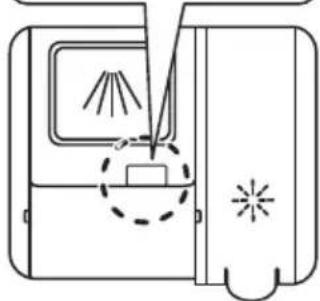

Remplir le réservoir de produit de rinçage. 128

Remplir le distributeur de détergent 129

Programmation du lave-vaisselle 137

Tableau des cycles de lavage 137

Économie d'énergie 138

Démarrage du cycle de lavage 138

Changer de programme en cours de cycle. 138

Vous avez oublié un plat ? 139

Ouverture automatique 139

Entretien et nettoyage 140

Entretien de l'extérieur. 140

Entretien de l'intérieur 140

Entretien du lave-vaisselle 143

Consignes d'installation 152

Consommation d'eau et vidange. 154

Raccordement des tuyaux de vidange. 155

Mise en place de l'appareil 156

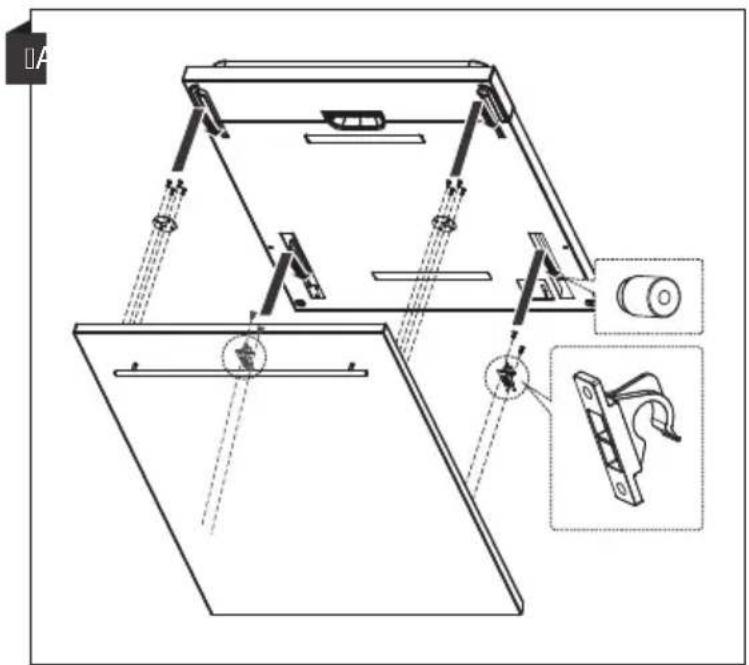

Pose encastrable 156

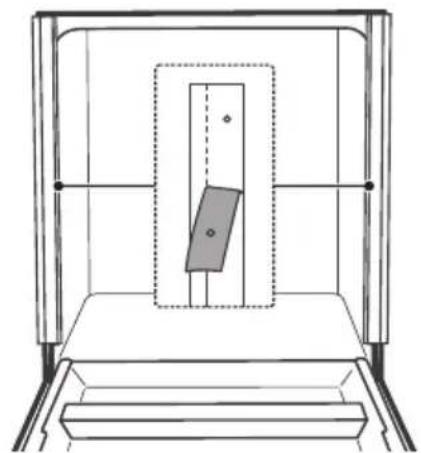

Installation de bandes antibruit 161

Remarque:

• Si vous consultez la rubrique Conseils de dépannage, vous trouvez quelques conseils pour résoudre les problèmes les plus courants.
• Si vous n'arrivez pas à résoudre un problème, demandez l'aide d'un technicien professionnel.
• Le fabricant, dans le cadre de sa politique de développement constant et de mise à jour du produit, peut apporter des modifications sans préavis.
• Si vous le perdez ou s'il devient abîmé, vous pouvez obtenir un nouveau manuel utilisateur du fabricant ou du vendeur.

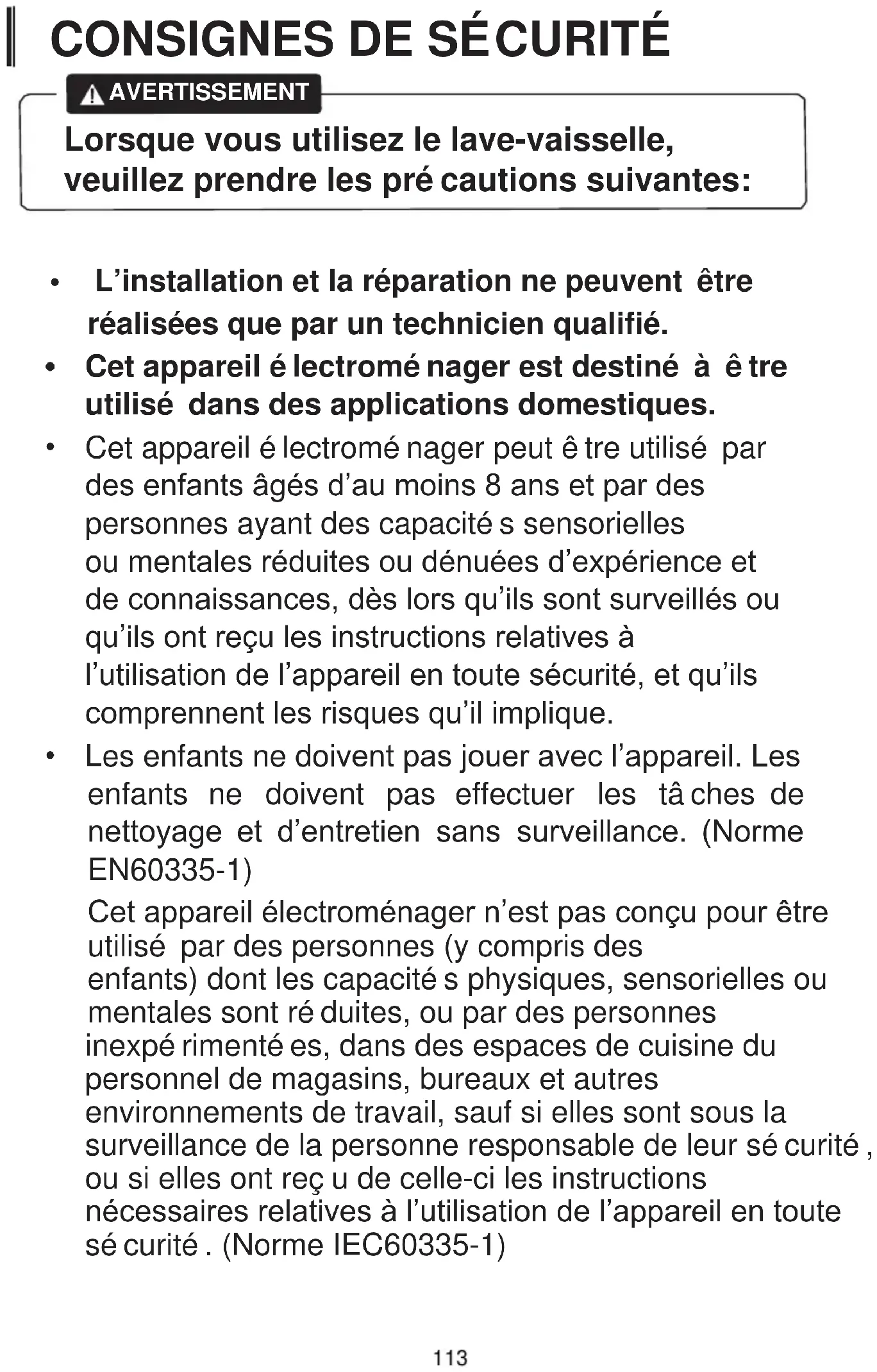

Avertissement

Lorsque vous utilisez le lave-vaiselle, veuillez prendre les précautions suivantes:

• L'installation et la réparation ne peuvent être réalisées que par un technicien qualifié.
• Cet appareil électroménager est destiné à être utilisé dans des applications domestiques.
• Cet appareil électroménager peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités sensorielles ou mentales réduites ou dénuées d'expérience et de connaissances, dès lors qu'ils sont surveillés ou qu'ils ont reçu les instructions relatives à l'utilisation de l'appareil en toute sécurité, et qu'ils comprennent les risques qu'il implique.
• Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas effectuer les tâches de nettoyage et d'entretien sans surveillance. (Norme EN60335-1) Cet apparéil électroménager n'est pas conscience pour être utilisé par des personnes (y compris des enfants) dont les capacité physiques, sensorielles ou mentales sont réduites, ou par des personnes inexpère rimenté es, dans des espaces de cuisine du personnel de magasins, bureaux et autres environnementés de travail, sauf si elles sont sous la surveillance de la personne responsable de leur sécurité, ou si elles ont reçu de cette-ci les instructions nécessaires relatives à l'utilisation de l'appareil en toute sécurité. (Norme IEC60335-1)
• Le matériel d'emballage peut représenter un danger pour les enfants.
• Cet appareil ne doit être utilisé qu'en intérieur. Pour éviter les risques d'électrocution, ne pas submerger l'appareil, le câble ou la fiche dans de l'eau ou dans tout autre liquide.
• Débranche l'appareil avant de le nettoyer et d'en réaliser la maintenance.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou une personne qualifiée afin d'éviter tout danger.

Consignes de mise à la terre

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque d'électrocution en fournissant un chemin de moindre résistance au courant électrique. Cet appareil est équipé d'une fiche pour un conducteur de terre.
• La fiche doit être connectée à une prise appropriée, installée et mise à la terre selon les codes et normes locales.
• Une connexion incorrecte du conducteur de terre peut provoquer un risque d'électrocution.
• -vaisselle est correctement mis à la terre.
• Ne modifiez pas la fiche fournie avec l'appareil si elle ne s'adapte pas à la prise.
• Faites installer une prise appropriée par un électricien qualifié.
• Ne forcez pas, ne vous asseyez pas et ne montez pas sur la porte ou le panier du lave-vaisselle.
• N'utilisez pas le lave-vaisselle tant que tous les paniers fournis n'auront pas été correctement placés.
• Faites très attention en ouvrant la porte si le lave-vaisselle est en marche, car il y a un risque d'éclaboussures.
• Ne posez pas d'articles lourds et ne vous appuyez pas sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer. Lors du chargement des éléments à laver :

1) Placez les articles pointus de sorte qu'ils n'endommagent pas l'étanchéité de la porte; 2) Avertissement : les couteaux et autres ustensiles pointus doivent être chargés dans le panier avec la pointe vers le bas ou horizontalement.

• Certains détergents pour lave-vaisselle sont extrêmement alcalins. Ils peuvent s'avé loignez les enfants du lave-vaisselle lorsque la porte est ouverte.
• Vérifiez qu'il ne reste pas de restes de détergent en poudre à la fin du cycle de lavage.
• Ne lavez pas d'articles en plastique à moins qu'ils ne portent la mention « lavable au lave-vaisse» ou similaire.
• Si les articles en plastique ne portent aucune mention, veuillez vous reporter aux recommandations du fabricant.
• Utilisez uniquement les détergents et produits de rinçage recommandés pour les lave-vaisselles automatiques.
• N'utilisez jamais de savon, de détergent pour le linge ni de détergent pour le lavage à la main dans le lave-vaisselle.
• La porte ne doit pas rester ouverte, car cela pourrait accroître le risque de trébucher.
• Si le cable d'alimentation est endommagé, vous devez demander au fabricant, au service d'entretien ou à toute autre personne qualifiée de le remplacer pour éviter tout accident.
• Durant l'installation, le câble d'alimentation ne doit être ni plié ni écrasé.
• Ne le manipulez pas avec des commandes.
• L'appareil doit être connecté au robinet d'eau principal en utilisant des tuyaux neufs. Les éléments usagés ne doivent pas être utilisés.
• Pour l'économie de l'énergie, en mode standby, l'appareil s'éteindra automatiquement s'il ne fonctionne pas au bout de 15 minutes.
• Le nombre maximum de couverts pouvant être lavés est de 14. La pression maximale d'arrivée d'eau est de 1 MPa.
• La pression minimale d'arrivée d'eau est de 0,04 MPa.

Mise au rebut

Le symbole qui se trouve sur le produit ou son emballage indique que ce produit ne peut être traité comme un déchet ménager. Ce produit doit être déposé au point de collecte pour les équipements électriques et électroniques en vue de son recyclage. En veillant à l'élimination correcte de ce produit, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé publique, ce qui pourrait se produire si ce produit n'était pas manipulé de façon correcte. Pour plus d'informations sur le recyclage de ce produit, veuillez contacter les services administratifs de votre localité et notamment le service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Cet appareil électrodomestique est marqué selon la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (DEEE).

Protection de l'environnement et traitement des déchets

ELIMINATION DE L'EMBALLAGE. L'emballage est marqué du Point Vert.

Dans son engagement pour la protection de l'environnement et conformément aux dispositions de la directive européenne 94/62/CE relative aux emballages et aux déchets d'emballages et à la loi dérivée 22/2011 sur les résidus et sols contaminés, Pando confie aux entités de l'économie sociale un Système de Gestion Intégré, responsable de la collecte périodique au domicile du consommateur ou à proximité, des emballages usagés et des déchets d'emballages pour un traitement ultérieur.

Pour retirer tous les matériaux d'emballage tels que le carton, le polyuréthane expansé et le film, utilisez les conteneurs appropriés.

Cela garantit le traitement et la réutilisation corrects des matériaux d'emballage.

Pour en savoir plus:

www.quefaredemesdechets.fr

Le fabricant décline toute responsabilité en cas d'éventuelles inexactitudes attribuables à des erreurs d'impression ou de transcription contenues dans ce manuel. Il se réserve le droit d'apporter à ses produits les modifications qu'il juge nécessaires ou utiles, sans compromettre les caractéristiques essentielles de fonctionnalité et de sécurité.

Important:

Pour tirer le meilleur parti de votre lave-vaisselle, veuillez lire toutes les consignes de fonctionnement avant de l'utiliser pour la première fois.

ATTACHÉS à ce manuel sont les documents Avertissements 1 et Avertissements 2 et Gabarit de montage et d'installation du PANNEAU et du socle. Ils doivent être pris en compte à la fois par l'installateur et l'utilisateur.

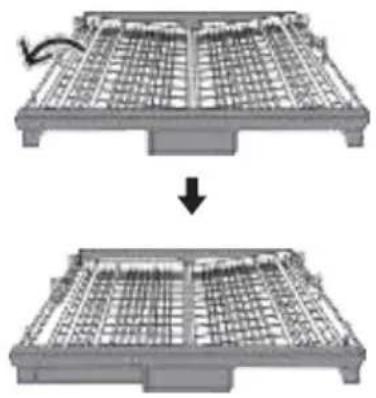

Tiroir à couverts

Bras d'aspersion supérieur Support à tasses

Panier supérieur

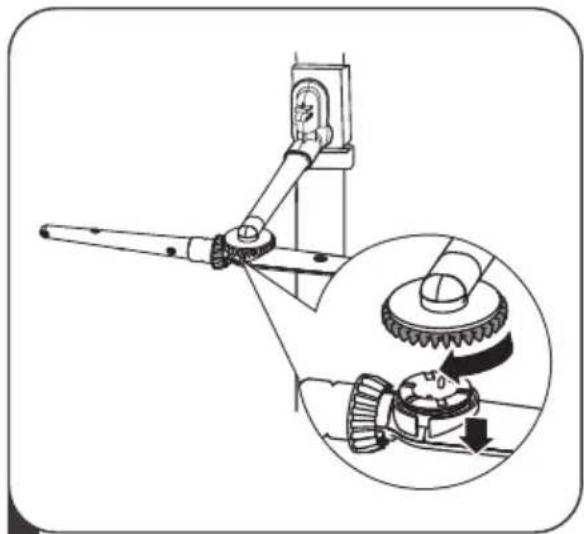

Le bras d'aspersion innovant utilise deux axes tournants séparés pour optimiser l'aspersion de l'eau dans le moindre recoin du lave-vaisselle, ce qui permet de gagner jusqu'à 15% de temps et garantir un nettoyage exceptionnel de chaque article rapidement et silencieusement.

Utilisation du lave-vaisselle

Avant d'utiliser le lave-vaisselle :

1. Réglez l'adoucisseur d'eau
2. Verser du sel dans l'adoucisseur
3. Charger le panier
4. Remplir le distributeur

Remarque :

Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer cette section. Utilisez toujours du sel pour lave-vaisselle.

Le réervoir de sel est situé sous le panier inférieur et doit être rempli comme suit:

Avertissement

Utilisez uniquement du sel spécialement conçu pour les lave-vaisse.

Les autres types de Sel non spécifique conçus pour les lave-vaisselle, notamment le sel de table, endommageront l'adoucisseur d'eau. Si l'appareil est endommagé par l'utilisation d'un sel inapproprié, le fabricant n'assure aucune garantie et ne peut être tenu pour responsable des dommages causés.

Ajoutez du sel uniquement avant de lancer un cycle de lavage.

Vous éviterez ainsi que des grains de sel ou de l'eau salée, qui peuvent ainsi déborder, restent au fond de la machine pendant un certain temps, avec les risques de corrosion que cela implique.

Veuillez suivre les étapes suivantes pour verser du sel dans le lave-vaisselle :

1. Retirez le panier inférieur et dévissez le couvercle du réservoir de sel.
2. Placez l'extrémité de l'entonnoir (fourni) dans l'ouverture et versez environ 1,5 kg de sel pour lave-vaisselle.
3. Remplissez d'eau le réservoir de sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau déborde du réservoir de sel.
4. Une fois rempli, refermez fermement le couvercle.
5. Le voyant lumineux de manque de sel s'éteint une fois que le réservoir de sel a été rempli.
6. Immédiatement après avoir rempli le réservoir de sel, il faut lancer un programme (il est recommandé d'utiliser un programme court). Sinon, l'eau salée pourrait endommager le système de filtration, la pompe ou d'autres composants importants de la machine. Cela n'est pas couvert par la garantie.

Remarque:

Le réservoir de sel ne doit être rempli à nouveau que lorsque le voyant lumineux (du panneau de commande) s'allume. En fonction de la dissolution du sel, le voyant lumineux peut être encore allumé une fois que le réservoir de sel est rempli.

S'il n'y a pas de voyant lumineux dans le panneau de commande (pour certains modèles), vous pouvez calculer lorsqu'il faut remplir le réservoir de sel en fonction du nombre de cycles de lavage effectués par le lave-vaisselle.

• En cas de déversement de sel, lancez un programme de trempage ou un programme rapide.

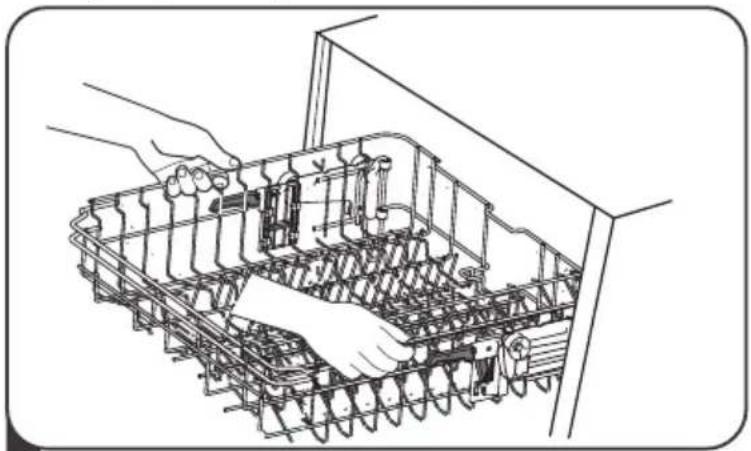

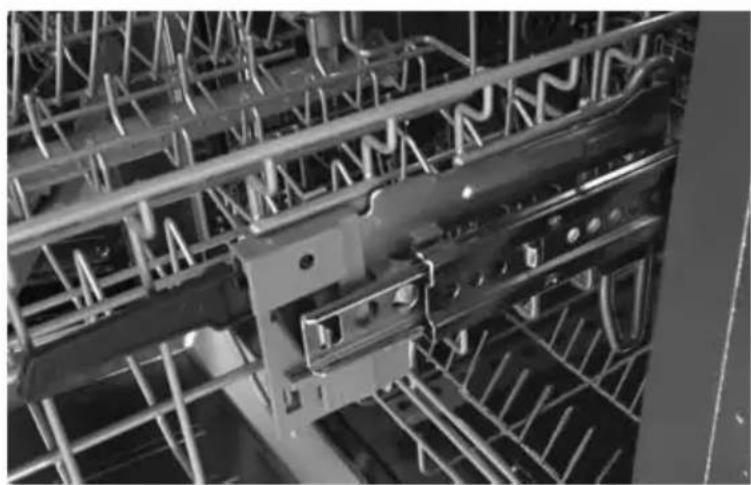

Réglage du panier supérieur rigoureux

Pour placer le panier plus haut, il suffit de soulever le panier par le milieu de chacun des côtés jusqu'à ce que le panier se bloque dans sa position la plus haute. Il n'est pas nécessaire de lever la poignée de réglage.

Pour placer le panier plus bas, soulevez les poignées de réglage de chaque côté pour libérer le panier et le baisser jusqu'à la position la plus basse.

Supports à coupes

Vous pouvez charger des tasses ou des coupes de différentes tailles en plaçant le pied en verre dans le picot destiné à cet effet. Cela est très utile pour les coupes de vin et la position peut être déterminée en fonction de la taille des coupes.

Les petites coupes doivent être placées sur le côté gauche du panier supérieur et celles de taille moyenne sur le côté droit.

Pour laisser de la place pour les grands articles sur le panier supérieur, rabattez les supports à coupes vers le bas. Vous pouvez appuyer les grands verres contre eux. Vous pouvez également les retirer si vous n'avez pas besoin de les utiliser.

Plier les inserts du panier

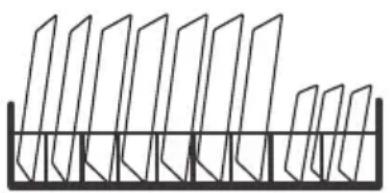

Les pics du panier inférieur seront à l'avenir les assiettes et les plats. On peut les rabaisser pour laisser plus de place à des articles plus grands.

Adoucisseur d'eau

L'adoucisseur d'eau doit être réglé manuellement, à l'aide du sélecteur de dureté de l'eau.

L'adoucisseur d'eau est conçu pour éliminer les sels et minéraux de l'eau, qui pourrait nuire au fonctionnement de l'appareil.

Plus il y a de minéraux, plus l'eau est dure.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région.

L'entreprise locale de distribution d'eau peut vous informer sur la durée de l'eau dans votre région.

Réglage de la consommation de sel

Ce lave-vaisselle est conçu de façon à permettre le réglage de la quantité de sel consommée en fonction de la dureté de l'eau utilisée. L'objectif est d'optimiser et de personnaliser le niveau de consommation de sel.

Veuillez suivre les étapes suivantes pour régler la consommation de sel.

Allumez l'appareil;1. A

2. Appuyez sur le bouton Démarrage/Pause pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau dans les 60 secondes après avoir mis l'appareil en marche;

Appuyez sur le bouton Démarrage/Pause pour sélectionner le réglage3. A approprié en fonction de votre environnement local; les réglages changent dans l'ordre suivant :

H1→H2→H3→H4→H5→H6;

4. Appuyez sur le bouton Démarrage pour quitter le mode de réglage.

DURETÉ DE L'EAU				Niveau de l'adoucisseur d'eau	La régénération seproduit à chaque X séquences deprogramme1)	de sel(grammes/cy)
Alleman d	Françai s	Britannique	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0.94	H1	Pas régénération	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	10	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	5	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	3	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	2	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	1	60

Réglage d'usine : H3

Contactez notre entreprise locale de distribution d'eau pour obtenir des informations sur la durée de votre eau.

Chaque cycle avec une opération de régénération consomme 2,0 litres d'eau supplémentaires, la consommation d'énergie augmente de 0,02 kWh et le programme est prolongé de 4 minutes.

Remarque:

La durée de l'eau varie d'une région à l'autre. Si l'eau utilisée dans VORE LAVE-vaisselle est dure, il y aura des dépôts sur la vaisselle et lesustensiles. L'appareil est équipé d'un adoucisseur spécial qui utilise un réservoir de sel spécifiquement concu pour eliminer le tartre et les mineraux de l'eau.

Réglages du réservoir de produit de rinceage

Pour obtenir une performance optimale de séchage avec peu de produit de rinceage, ce lave-vaisselle est conçu pour que l'utilisateur puisse régler la consommation. Veuillez suivre les étapes suivantes.

1. Ouvrez la porte et mettez le lave-vaiselle en marche.
2. Dans les 60 secondes suivant l'objet 1, maintenez le bouton Programme enfoncé pendant plus de 5 secondes, puis appuyez sur le bouton Delay (Temporisation) pour passer au mode de réglage; leer de rince glagnote avec une fréquence de 1 Hz.
3. Appuyez sur le bouton Programme pour sélectionner le réglage adapté, selon vos habitudes; les réglages sont modifiés en suivant la séquence suivante: D1->D2->D3->D4->D5->D1. Plus le chiffre est élevé, plus la quantité de produit de rinçage utilisée augmente.
4. Si vous n'effectuez aucun réglage pendant 5 secondes, ou si vous n'appuyez pas sur le bouton Démarrage pour quitter le mode établi, les réglages sont correctement sauvegardés.

Préparation et chargement de la vaisse

• Lorsque vous achetez des ustensiles, veillez à ce qu'ils soient lavables au lave-vaisselle.
• Dans certains cas particuliers, sélectionnez le programme dont la température est la plus faible possible. Pour éviter tout dommage, ne retirez pas les articles en verre et les couverts du lave-vaisselle immédiatement après la fin du programme.

Articles non compatibles

• Couverts comptant des éléments en bois, porcelaine ou nacre
• Articles en plastique ne résistant pas à la chaleur. Couverts anciens comportant des pièces collées ne résistant pas à la chaleur
• Couverts ou plats comptant des soudures
• Articles en étain ou en cuivre Articles en cristal
• Articles en acier susceptibles de rouiller
• Plats en bois Articles en fibres synthétiques

Articles représentant certaines limitations

• Certains types de verres peuvent ternir après de nombreux lavages.
• Les pièces en argent et en aluminium ont tendance à se décolorer pendant le lavage
• Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle

Recommandations pour le chargement du lave-vaisselle

Retirez les gros restes d'aliments. Faites ramollir les restes brûlés dans les poêles et casseroles. Il n'est pas nécessaire de rincer les

plats sous l'eau du robinet. Pour une performance optimale de votre lave-vaisselle, respectez ces conseils de chargement. Les caractéristiques et l'apparence des paniers et du tiroir à couverts peuvent varier selon le modèle.

Placez les articles dans le lave-vaisselle de la manière suivante :

• Les articles tels que les tasses, verres, casseroles/poêles, etc., doivent être placés tête en bas.
• Les articles courbés ou comptant des creux doivent être placés inclinés pour que l'eau puisse s'écouler.
• Tous les articles doivent être solidement empilés pour ne pas basculer.
• Tous les ustensiles doivent être placés de façon à ne pas entraver la rotation des bras d'aspersion pendant le lavage.
• Les articles creux tels que tasses, verres, casseroles/poêles, etc. doivent être placés tête en bas afin d'éviter une accumulation d'eau dans le récipient ou la base. La vaisselle et les couverts ne doivent pas être placées les uns dans les autres, ni se recouvrir.
• Pour éviter tout dommage, les verres ne doivent pas se toucher. Le panier supérieur est conçu pour contenir les articles plus délicats et plus légers, par exemple les verres et les tasses à café et à thé.
• Les couteaux à longue lame placés en position verticale sont potentiellement dangereux.
• Les éléments longs ou tranchants comme les couteaux doivent être placés à horizontalement dans le panier supérieur. Veillez à ne pas surcharger votre lave-vaisselle. Ceci est important pour obtenir de bons résultats et une consommation d'énergie raisonnable.

Remarque :

Les articles de très petite taille ne doivent pas être lavés au lave-vaisse, car ils peuvent facilement tomber du panier.

Retrait de la vase

Pour éviter que l'eau ne goutte du panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier supérieur, puis le panier inférieur.

Avertissement

L'avertissement peut être chaude! Pour éviter tout dommage, ne retirez pas les verres et les couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme.

Chargement du panier supérieur

Le panier supérieur est conçu pour contenir les articles plus délicats et plus légers tels que verres, tasses à café et à thé, soucoupes, ainsi que les plats, petits bols et casseroles peu profondes (dans la mesure où elles ne sont pas trop sales). Placez la vaisselle et les ustensiles de cuisine de façon à éviter qu'ils ne bougent sous le jet d'eau.

Chargement du panier inférieur

Nous vous recommandons de placer les articles plus volumineux et plus difficiles à laver dans le panier inférieur : casseroles, poêles, couvercles, plats et bols de service, comme illustré ci-dessous. Il est préférable de placer les plats et les couvercles sur le côté des paniers pour éviter de bloquer la rotation du bras d'aspersion supérieur. Le diamètre maximum recommandé pour les plats situés devant le distributeur de détergent est de 19 cm, pour ne pas entraver l'ouverture de celui-ci.

Chargement du tiroir à couverts

Les couverts doivent être placés sur le tiroir à couverts les uns à côté des autres et dans les positions appropriées, en s'assurant que les ustensiles ne se collent pas entre eux, pour qu'ils soient correctement lavés.

Ne laissez aucun ustensile dépasser par la partie inférieure.

Veillez à placer toujours les ustensiles tranchants avec la pointe vers le bas.

Pour un résultat de lavage optimal, veuillez charger les paniers en suivant les conseils de chargement standard de la dernière section de la p.27

Fonctionnement du produit de rinçage et de détergent

Le produit de rinceage est libre lors du rinceage final pour éviter que l'eau ne forme des gouttelettes sur les plats, ce qui peut laisser des taches et des traces. Il améliore également le séchage, en permettant à l'eau de mieux glisser sur les plats. Ce lave-vaisselle est conçu pour fonctionner avec un produit de rinçage liquide.

Avertissement

Utilisez uniquement des produits de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de produit de rinçage avec une autre substance (comme du nettoyant pour lave-vaisselle ou du détergent liquide). Cela pourrait endommager l'appareil.

Quand ajouter du produit de rinçage

La régularité avec laquelle il faut ajouter du produit de rinçage dépend de la fréquence avec laquelle les plats sont lavés ainsi que des réglages du produit de rinçage.

• Le voyant Produit de rinçage s'affiche lorsqu'il faut ajouter plus de produit de rinçage.
• Ne remplissez pas trop le distributeur de produit de rinçage.

Fonction du détergent

Les composés chimiques des détergents sont nécessaires pour décoller, dissoudre et éliminer tous les résidus du lave-vaisselle. La plupart des détergents de qualité vendus dans le commerce conviennent à cette fin.

Utiliser le détergent correctement. Utilisez uniquement un détergent spécialement conçu pour les lave-vaisselle. Rangez-le dans un endroit frais et sec. Ne versez le détergent en poudre dans le distributeur que lorsque vous vous disposez à laver la vaisselle. Le détergent pour lave-vaisselle est un produit corrosif. Tenez-le hors de portée des enfants.

Remplir le réservoir de produit de rinçage

11 Soulevez le couvercle du réservoir de produit de rinçage en tirant la languette

Pour finir, refermez le couvercle

22 Versez le produit de rinçage dans le distributeur en évitant qu'il ne déborde.

11 Sélectionnez le système d'ouverture correspondant à la situation réelle.

Pour ouvrir le couvercle, faites glisser le loquet d'ouverture. Pour ouvrir le couvercle, pressez le loquet d'ouverture vers le bas.

Ajoutez le détergent dans le plus grand compartiment (A) pour le cycle de lavage principal. Pour un résultat de lavage optimal, notamment lorsque la vaisselle est très sale, versez un peu de détergent sur la porte. Le détergent supplémentaire s'activera pendant la phase de prélavage.

Pour fermer le couvercle, faites-le glisser vers l'avant puis pressez-le vers le bas.

Remarque :

Sachez que le réglage peut varier selon l'encrassement de l'eau. - Veuillez suivre les recommandations du fabricant figurant sur l'emballage du détergent.

GUIDE De demarrage RAPIDE

Veuillez tirer le contenu correspondant dans le manuel d'instructions pour connaître la méthode de fonctionnement détaillée.

Installation du lave-vaisselle (Reportez-vous à la section « CONSIGNES D'INSTALLATION »)

Frotter les plus gros résidus sur les couverts. Évitez le pré-lavage.

Remplir le distributeur

15 Sélectionner un programme et lancer le lave-vaisselle

Panneau de commande

Opération (Bouton)

1 Démarriage	Appuyez sur ce bouton pour allumer votre lave-vaisselle, l'écran s'allume.
2 Programme	Appuyez sur le bouton « < » ou sur le bouton « > » pour a sélectionner le programme de lavage adapté, le voyant correspondant s'allume.
3 Temporisation	Appuyez sur le bouton « + » pour augmenter le délai de départ différé ou sur le bouton « - » pour réduire le délai de départ différé, le maximum réglable étant de 24 heures.
4 Fonction	Appuyez sur le bouton pour sélectionner une fonction, le voyant correspondant s'allume. On ne peut pas sélectionner deux fonctions en mê me temps.
5 Alt	Appuyez sur le bouton pour sélectionner le panier supé rieur ou le panier infé rieur charge, et les voyants de réponds'allument.

Écran

6 Indicateur de programme	A AutoPour une vaisselle légère, normale, avec ou sans alimentés séchés.HygièneLorsque l'options Hygiène est sélectionnée, la températurede l'eau monte à 70 °C pour une désinfection à hautetempérature.UniversalPour une vaisselle normalement sale, comme des casseroles, des assiettes, des verreset des poë lespeu sales.ECO ÉCOIl s'agit du programme standard adapté à une vaisselle normalement sale, comme des casseroles, des assiettes, des verres et des poë lespeu sales.VerPeour la vaisselle et les verres peu sales90' Pour une vaisselle normalement sale qu'il faut laver rapidement.Mode FêtePour une vaisselle peu sale comme des verres, des articles en cristal et de la porcelaine délicate.Système d'auto-nettoyageCe programme permet un nettoyage effectif du propre lave-vaisselle.
7 Indicateur d'advertisement	Produit de rincegeSi l'indicateur « « » s'allume, cela signifie qu'il reste peu de produit de rinceage et qu'il faut replir le réservoir.SelSi l'indicateur « « » s'allume, cela signifie qu'il reste peu sel et qu'il faut replir le bac.Robinet d'eauSi l'indicateur « « » s'allume, cela signifie que le robinet d'eau est fermé.
8 Écran	etc.
9 Indicateur de fonction	Lavage extraPour la vaisselle très sale. (Uniquement avec les programmes Intensif, ÉCO, Verre et 90 min)ÉcoenergétiqueFunction adaptee aux lavages a faible charge. (Ne peut etre utilise qu'vec Normal, ECO, Cristal, 90 min)Ultra RapideRéduise la durée du programme. (Ne peut être utilisé qu'vec Intensif, Normal, ECO, Cristal, 90min)Ouverture automatiqueLa portedu lave-vaisselle s'ouvre automatiquement à la fin du programme sé lectionné, amé liorant les ré sultats de sé chage.Activer l'ouverture automatique:- Appuyez sur le bouton de fonction F pendant 3 secondes. L'indicateur s'allumera.Désactiver l'ouverture automatique:- Appuyez à nouveau sur le bouton de fonction F pendant 3 secondes. L'indicateur s'eteindra.Si la fonction n'est pas valide dans les programmes de lavage neutre et partiel, le voyant resté é teint.
10 Indicateur de panier	SupérieurLorsque vous sélectionnez Supé rieur, seule la buse du panier supé rieur est activé e. La buse infé rieure ne fonctionnera pas.InferieurLorsque vous sélectionnez Infé rieur, seule la buse du panier infé rieur est activé e. La buse supé rieure ne fonctionnera pas.

Lumière de fonctionnement

Lorsque le lave-vaiselle fonctionne, une lumière bleue indiquant le fonctionnement sera projetée sur le sol. Il clignote ensuite pendant 5 minutes et s'éteint à la fin du programme. Elle sera affichée dans la zone inférieure droite.

Chargement des paniers conformément à la NORME EN60436 :

Charger le lave-vaisselle au maximum de sa capacité permet d'économiser de l'énergie et de l'eau.

1. Panier supérieur:

Numero	Article
1	Tasses
2	Soucoupes
3	Verres
4	Tasses
5	Petit pot

2. Panier inférieur:

Numéro	Article
6	Pot à four
7	Assiettes à dessert
8	Assiettes plates
9	Assiettes creuses
10	Plat ovale
11	Assiettes à dessert en mélamine
12	Bols en mélamine
13	Bol en verre
14	Bols à dessert

3. Tiroir à couverts

Les informations pour le test de compatibilité sont conformes à la norme EN 60436 Capacité : 14 couverts Position du panier supérieur : position inférieure Programme : ÉCO Réglage du produit de rinçage : 6 Réglage de l'adoucisseur : H3

Numéro	Article
1	Cuillers à soupe
2	Fourchettes
3	Couteaux
4	Cuillers à café
5	Cuillers à dessert
6	Cuillers de service
7	Fourchettes de service
8	Louches à sauce

Conseils tiroir à couverts

Soulevez le panier gauche, ajustez le panier gauche sur la position inférieure, le panier gauche est à plat et le panier droit est incliné.

Soulevez le panier droit, les deux paniers sont à plat.

Déplacez le panier droit de droite à gauche, les deux paniers se recouvrent.

Vous pouvez retirer complètement le panier droit.

Tableau des cycles de lavage

Le tableau ci-dessous indique les programmes, les adaptations en fonction du niveau de résidus alimentaires et de la quantité de détergent nécessaire. Il fournit également différentes informations sur les programmes. Les valeurs de consommation et la durée du programme sont données à titre indicatif, sauf pour le programme ECO.

(●) signifie qu'il faut remplir le distributeur de produit de rinçage.

Programme	Description du cycle	Détergent prélavage/ principal	Durée de fonctionnement (min/h)	Energie (kW/h)	Eau (l)	Produit de rinceage
Auto	Prélavage (45 °C) Autonettoyage (55-65 °C) Rinceage Rinceage (50-55 °C) Séchage	4/18 g 1 o 2 unités	85-150 min 1:25 - 2:30 h	0,850-1,550	8.5-18.0	•
Hygiène	Lavage (70 °C) Rinceage Rinceage Rinceage (70 °C) Séchage	22 g 1 o 2 unités	200 min 3:20 h	1,500	13,5	•
Universal	Prélavage (45 °C) Lavage (55 °C) Rinceage Rinceage (55 °C) Séchage	4/18 g 1 o 2 unités	175 min 2:55 h	0,980	13,6	•
ECO (*EN 60436)	Lavage (50 °C) Rinceage Rinceage (45 °C) Séchage	4/18 g 1 o 2 unités	230 min 3:50 h	0,747	9,8	•
Glass	Prélavage Lavage (50 °C) Rinceage (50 °C) Rinceage (50 °C) Séchage	4/18 g 1unité	120 min 2:00 h	0,950	13,5	•
90 min	Lavage (60 °C) Rinceage Rinceage (50 °C) Séchage	22 g 1unité	90min 1:30 h	1,180	12,5	•
Rapide	Lavage (35 °C) Rinceage (35 °C)	12 g 1unité	20 min 0:20 h	0,410	11,2	○
Auto nettoyage	Prélavage Lavage (60 °C) Rinceage Rinceage (60 °C) Séchage	4/18 g 1unité	145 min 2:25 h	1,250	14.9	•

Remarque

ECO: Le programme ECO est adapté au nettoyage de la vaisselle (EN60436) normalement sale, car il s'agit du programme le plus économe en énergie et en eau pour cette utilisation, et il est utilisé pour évaluer la conformité à la législation européenne sur l'écoconception.

Économie d'énergie

1. Le prélavage de la vaisselle entraine une consommation d'eau et d'énergie plus élevée et n'est pas recommandé.

Le lavage de la vaiselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau en phase d'utilisation que le lavage à la main lorsque le lave-vaisselle domestique est utilisé conformément aux instructions.

Démarrage du cycle de lavage

1. Sortez les paniers supérieur et inférieur, placez la vaisselle puis remettez les paniers. Il est recommandé de charger le panier supérieur en premier, puis le panier inférieur.
2. Versez le détergent.
3. Branchez la fiche à la prise. Pour en savoir plus sur l'alimentation électrique, reportez-vous à la première page « Fiche produit ». Vérifiez que le robinet d'alimentation en eau est ouvert au maximum.
4. Ouvrez la porte, appuyez sur le bouton Démarrage pour allumer l'appareil.
5. Sélectionnez un programme, le voyant correspondant s'allume. Appuyez sur le bouton Démarrage/Pause et le lave-vaisselle démarre son cycle.

Changer de programme en cours de cycle

Un cycle de lavage ne peut être changé que s'il fonctionne depuis peu de temps, sinon le détergent pourrait déjà avoir été libéré et le lave-vaisselle pourrait déjà avoir

vidange l'eau. Dans ce cas, il faut réinitialiser le lave-vaisselle et replir à nouveau le distributeur de détergent. Pour réinitialiser le lave-vaisselle, suivez les instructions suivantes :

1. Ouvrez légerement la porte pour que le lave-vaisselle s'arrête. Une fois que le bras d'aspersion s'est arrêté, vous pouvez ouvrir complètement la porte.
2. Appuyez sur le bouton Programme pendant plus de trois secondes pour que l'appareil passe en mode veille.
3. Vous pouvez changer le programme pour la configuration de cycle souhaitée.

Vous avez oublié un plat ?

Si vous avez oublié un plat, vous pouvez l'ajouter à tout moment avant l'ouverture du distributeur de détergent. Dans ce cas, suivez les instructions suivantes:

1. Appuyez sur le bouton Démarrage/Pause pour mettre en pause le lavage.
2. Une fois que le bras d'aspersion s'est arrêté, vous pouvez ouvrir complètement la porte.
3. Ajoutez les plats oubliés.
4. Fermez la porte.
5. Appuyez sur le bouton Démarrage/Pause, et au bout de 10 secondes, le lave-vaisselle se remet en marche.

Il est dangereux d'ouvrir la porte en milieu de cycle, car la vapeur pourrait vous brûler.

Ouverture automatique

Après le lavage, la porte s'ouvre automatiquement pour un meilleur séchage.

Remarque:

La porte du lave-vaiselle ne doit pas être verrouillée lorsqu'elle est réglée pour s'ouvrir automatique.

Cela peut interrompre la fonction de verrouillage de la porte.

Le programme Rapide ne dispose pas d'une fonction d'ouverture automatique

La porte et le joint de porte

Nettoyez les joints de porte régulièrement à l'aide d'un chiffon doux humide pour éliminer les restes de nourriture. En placant les assiettes dans le lave-vaisselle, des restes de nourriture ou de boissons peuvent tomber sur les côtes de la porte. Ces surfaces ne relèvent pas de la structure du lave-vaisselle et l'eau des bras d'aspersion ne les atteint pas. Les aliments qui pourraient s'y déposer doivent être retirés avant de refermer la porte.

Le panneau de commande

S'il doit être nettoyé, frotter le panneau de commande à l'aide d'un chiffon doux humide.

Pour éviter l'entrée d'eau dans le dispositif de fermeture de la porte et les composants électriques, n'utilisez pas de produits nettoyants en spray. - N'utilisez pas de produits nettoyants abrasifs ni d'éponges à récurer sur les surfaces extérieures, car ils risquent d'en rayer la finition. Certains essuie-mains en papier peuvent également rayer ou marquer la surface.

Système de filtration

Le système de filtration au fond de la structure recueille les gros résidus produits durant le cycle de lavage, y compris les objets étrangers comme les baguettes ou les éclats d'obus. Ces résidus peuvent provoquer l'obstruction du filtre. Vérifiez régulièrement l'état des filtres et nettoyez-les si nécessaire sous l'eau du robinet. Veuillez suivre les étapes suivantes pour nettoyer les filtres dans la structure de lavage.

Remarque :

Les illustrations servent uniquement de référence, car les différents modèles de systèmes de filtration et de bras d'aspersion peuvent varier.

Saisissez le filtre pour gros résidus et faites-le tourner vers la gauche pour le débloquer. Soulevez le filtre vers l'extérieur pour le retirer du lave-vaisselle.

Le filtre fin peut être retiré en tirant la partie inférieure de l'ensemble du filtre. Le filtre pour gros résidus peut être déaccouplé du filtre principal en tournant doucement les taquets de la partie supérieure et en tirant vers l'extérieur.

Les restes de nourriture plus grands peuvent être nettoyés en rincant le filtre sous l'eau du robinet. Pour un nettoyage plus exhaustif, utiliser une brosse à poils souples.

Replacez les filtres dans l'ordre inverse, substituez l'emboitage du filtre et faites-le tourner vers la droite, vers la flèche de fermeture.

Avertissement

• Ne serrez pas trop les filtres. Placez de nouveau les filtres en suivant une série sûre, sinon les gros résidus pourraient s'introduire dans le système et provoquer une obstruction.
• N'utilisez jamais le lave-vaisselle sans les filtres en place. Un filtre placé incorrectement peut réduire la performance de l'appareil et endommager les assiettes et autres ustensiles.

Bras d'aspersion

Les bras d'aspersion doivent être régulièrement nettoyés pour retirer les produits chimiques de l'eau susceptibles d'obstruer les orifices des jets d'eau et les roulements.

Pour nettoyer les bras d'aspersion, suivez les instructions suivantes :

Pour retirer le bras d'aspersion supérieur, tenez l'écrou du centre pour qu'il ne rouge pas, et faites tourner le bras d'aspersion vers la gauche pour l'extraire.

Pour retirer le bras d'aspersion inférieur, tirez le bras vers l'extérieur et vers le haut.

13 Lavez les bras à l'eau tiède savonneuse et utilisez une brosse à poils souples pour nettoyer les orifices des jets. Replacez-les après les avoir soigneusement rincés.

Protection antigel

Adoptez les mesures nécessaires pour que le lave-vaisselle ne gèle pas durant l'hiver. Chaque fois que vous lancez un cycle de lavage :

1. Coupez l'alimentation électrique jusqu'au lave-vaisselle.
2. Éteignez l'alimentation en eau et débranchez le tuyau d'arrivée d'eau de la valve d'eau.
3. Évacuez l'eau du tuyau d'arrivée et de la valve d'eau. (Utilisez un réseaux pour collecter l'eau.)
4. Rebranchez le tuyau d'arrivée d'eau à la valve d'eau.
5. Retirez le filtre au fond de la cuve et utilisez une éponge pour sterculer l'eau dans le faisard.

Après chaque lavage

Après chaque lavage, coupez l'alimentation en eau jusqu'à l'appareil et laissez la porte légèrement entrouverte pour que l'humidité et les odeurs puissent s'échapper.

Débranche la fiche

Avant d'effectuer des tâches de nettoyage ou d'entretien, débranchez toujours la fiche de la prise.

Ne pas utiliser de produits nettoyants abrasifs ni des solvants

Pour nettoyer l'extérieur et les parties en caoutchouc, n'utilise pas de produits nettoyants abrasifs ni de solvants. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse.

Pour éliminer les taches de la surface intérieure, utilisez un chiffon imbibé d'eau et d'un peu de vinaigre, ou un produit de nettoyage spécifique conçu pour les lave-vaisselle.

Si vous n'allez pas utiliser l'appareil pendant un certain temps

Il est conseillé d'effectuer un cycle de lavage à vide et de retirer ensuite la fiche de la prise de courant, de couper l'alimentation en eau et de laisser la porte légèrement entrouverte. Ainsi, les joints de porte dureront plus longtemps et on évitera la formation d'odeurs à l'intérieur de l'appareil.

Déplacement de l'ordinateur

Si vous devez déplacer l'appareil, essayez de le garder en position verticale. Si cela est absolument nécessaire, il peut êtreposé sur le dos.

Joints

L'un des facteurs à l'origine de la formation d'odeurs dans le lave-vaisse est la nourriture qui reste coincée dans les joints. Un nettoyage périodique à l'aide d'une éponge humide évitera que cela ne se produise.

Avant de faire appel au service après-vente

Consultez les tableaux des pages suivantes, cela peut vous éviter d'avoir à appeler le service après s-vente.

Problème	Causes possibles	Solution
Le lave-vaisselle ne dé marre pas.	Le fusible a grillé ou le disjoncteur s'est dé clenché.	Remplacez le fusible ou ré armez le disjoncteur. Dé branchez tout autre apparéil branché sur le même circuit é lectrique que le lave-vaisselle.
	L'appareil n'est pas sous tension.	Vé rifièz que le lave-vaisselle estillumé et que la porte est bien fermé e. Vé rifièz que le câ bled'alimentation est correctementbranché à la prise murale.
	La pression d'eau est faible.	Vérifièz que le tuyau d'alimentation d'eau est correctement raccordé et que le robinet d'eau est ouvert.
	La porte du lave-vaisselle n'est pas correctement fermé e.	Vé rifièz que la porte estcorrectement fermé e.
L'eau n'est pas pompé et depuis le lave-vaisselle.	Le tuyau de vidange est tordu ou coincé.	Vé rifièz le tuyau de vidange.
	Filtre bouché.	Vé rifièz la saleté du filtre.
	L'évier de la cuisine est bouché.	Vérifièz l'évier de la cuisine pour vous assurer qu'il se vide correctement. Sile problème est que l'évier de lacuisine n'évacue pas bien l'eau, vous pourriez avoir besoin de faire appel à un plombier只想 qu'à un réparateurde lave-vaisselle.
Mousse dans la cuve	Mauvais dé tergent.	Utilisez uniquement des dé tergents spé cifiquement conc upour les lave-vaisselle, afin d'éviter la formation de mousse. Side la mousse se forme, ouvre lelave-vaisselle et attendez que lamousse s'évapore. Versez 4 litres d'eaufoide dans le fond du lave-vaisselle.Fermez la porte du lave-vaisselle ets lectionnez un cycle de lavage. Initialement, lelave-vaisselle vidange toute l'eau. Une fois la phase de vidangeterminé e, ouvre la porte et vé rifièzque la mousse a disparu. Répé teçette opé ration si né cessaire.
	Produit de rince age renversé.	Essuyez toujours immé diatement le produit de rince age renversé.
Taches à l'intérieur de la cuve	Il se peut qu'un dé tergent contenant des colorants ait é téd	Veillez à ce que le dé tergent ne contienne pas de colorant.
Film blanc dans la surface inté rieure.	Miné raux durs contenus dans l'eau.	Pour nettoyer l'intérieur, utilisez une é ponge humide et du dé tergent pour lave-vaisselle, ainsi que des gants en caoutchouc. N'utilise jamais de produit nettoyant autre que du dé tergent pour lave-vaisselle, pour é viter la formation de mousse.
deTraces surrouille les couverts.	encour question ne sont pas laà ré corrosion.	Évitez de laver dans le lave-vaisselle des articles qui ne sont pas ré sistants à la corrosion.
	Aucun programme ne s'est exécuté après l'avait des traces de sel sont rentré es dans le cycle de lavage.	Lancez toujours un programme de lavage sans vaisselle après s avoir ajouté du sel. Ne sé lectionnez pas la fonction Turbo (si elle existe), après s avoir ajouté du sel de lave-vaisselle.
	l'adoucisseur est mal fermé .	Vérifiez que le couvercle de l'adoucisseur est bien fermé.
Bruit de cognement dans le lave-vaisselle.	Un bras d'aspon ion tape contre un article placé dans le panier.	Interrompez le programme et replacez les articles génant le bras d'aspersion.
Bruit de cliquetis dans le lave-vaisselle.	De la vaisselle rouge dans le lave-vaisselle.	Interrompez le programme et replacez les articles de vaisselle.
Bruit de cognement dans les tuyaux d'eau.	Cela peut être dû à l'installation sur place ou à la section transversale des tuyaux.	Cela n'a aucune incidence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
La vaisselle n'est pas propre.	La vaisselle n'a pasété correctement placé	Voir « Pré parer et charger la vaisselle » p.17
	Le programme n'était pas assez intensif.	Sé lectionnez un programme plus intensif.
	Une quantité insuffisante de utilisé e.	Utilisez plus de dé tergent ou changez de dé tergent.
	Certain articles bloquent le mouvement	Replacez les articles pour qu'ils n'entravent pas la rotation des bras
La vaisselle n'est pas propre.	Le dispositif defiltration n'est pas propre ou n'est pascorrectement placé dans le fond de lacuve de lavage. Celapeut provoquer lebouchage desorifices du bras d'aspersion.	Nettoyez ou placez le filtrer correctement. Nettoyez les orifices du bras d'aspersion.
Les articles en verre sont opaques.	Cela est dû à la combinaison d'eau douce et d'un excès de dé tergent.	Utilisez moins de détergent si l'eau de votre région est douce et sélectionné cycle le plus court pour laver lesarticles en verre et que ceux-ci restent propres.
Des taches blanches apparaisent sur les assiettes et les verres.	L'eau dure de votre région peut donner lieu à des dé pôts de calcaire.	Ajoutez plus de détergent.
Marques noires ou grises sur la vaisselle.	Les ustensiles en aluminium ont frotte contre la vaisselle.	Éliminez ces marques avec un nettoyant légersement abrasif.
Il reste du dé tergent dans le distributeur.	La vaisselle bloque le distributeur de dé tergent.	Placez la vaisselle correctement.
La vaisselle n'est pas sè che.	La vaisselle n'a pas été placée correctement.	Chargez le lave-vaisselle tel qu'indiquédans les consignes.
	La vaisselle a été sortie tropôt.	Ne videz pas le lave-vaisselle immé diatement le lavage. Ouvrez lé gè remment la porte pour faire sortir la vapeur. Sortez la vaisselle lorsque la tempé rature inté rieure est sû re. Sortez d'abord le panier inférieur pour éviterquè de l'eau ne tombe du paniersupé rieur.
La vaisselle n'est pas sè che. (voir page suivante)	Le programme correct n'a pas été sé lectionné.	Avec un programme court, latempé rature de lavage est plus BASSE, ce qui ré duit les performances delavage. Sé lectionnez un programme avec une durée e de lavage pluslongue.
	Utilisation de couverts au réseau de mauvaise qualité.	La vidange de l'eau est plus difficileavec ce type d'article. Les couvertset la vaisselle de ce type ne sont pas conç us pour ètre lavés dans le lave-vaisselle.

Avertissement

L'auto-réparation ou la réparation non professionnelle peut entraîner des risques sérieux pour la sécurité de l'utilisateur de l'appareil et affecter la garantie.

Causes et recommandations de ce qu'il faut faire lorsque vous n'obtenez pas un séchage ajustat

Les causes de non-obtention d'un séchage optimal, s'il n'y a pas de défaillance évidente ou manifeste de l'appareil, sont généralement sans rapport avec le fonctionnement du produit. Principalement et dans la plupart des cas, la cause vient d'éléments externes, tels qu'une mauvaise utilisation ou préparation de l'appareil (réglages) ou des produits de nettoyage utilisés (détergent et/ou polish).

Avant de prévenir le Service Technique, nous vous recommendons d'exclure un défaut inexistant, qui engendrerait des frais de main d'œuvre et de déplacement non couverts par la garantie. Nous détaillons ci-dessous les principales causes extérieures à l'appareil pouvant entraîner un mauvais séchage, et les recommandations pour obtenir le résultat de séchage optimal :

Eau dure : à certains endroits, notamment côtiers, le taux de calcaire dans l'eau est assez élevé, ce qui rend assez difficile l'obtention d'un bon séchage.

• Réglez la consommation de sel et de liquide de rinçage, suivez les instructions du manuel d'utilisation.

De plus, l'installation d'un adoucissement dans la prise d'eau améliore sensiblement le résultat.

savon: au prélavage si nous prélavons manuellement la vaisselle, ce doit être qu'avec de l'eau, car si nous utilisons du savon, ses restes peuvent aller au lave-vaisselle et interférer avec un séchage optimal. - Placement de la vaisselle dans les paniers: un mauvais placement de la vaisselle dans les paniers peut entraîner un mauvais lavage et séchage. Mauvaise utilisation du liquide de rincage: ne pas utiliser de liquide de rincage, le remplacer par des pastilles de type «3 en 1», ou utiliser des marques blanches, affectera négativement la qualité du séchage.

Suivez les instructions et les conseils de placement de la vaisselle et des ustensiles indiqués dans le manuel d'utilisation. Utilisez toujours le produit de rincage en replissant son réservoir au lave-vaiselle, en vérifiant fréquemment que le réservoir contient suffisamment de liquide pour obtenir la finition souhaitée. Utilisez des marques de liquide de rincage reconnues pour leur qualité et évitez les traces blanches.

Ajuster la consommation de liquide de rinçage : Réglez la consommation de liquide de rinçage en ajustant le réglage au niveau requis comme indiqué dans le manuel d'utilisation. Ainsi, nous réduisons la quantité d'eau qui pourrait rester dans la vaisselle et accélérons le processus de séchage final.

Conteneurs en plastique : Beaucoup de ces types de conteneurs sont faits de matériaux hydrophobes, et ceux-ci sont très sujets à la condensation et à la formation de gouttes qui sont très difficiles à sécher complètement. Si le problème de séchage ne se produit que dans ces types de récipients, il n'y a pas de problème dans le lave-vaisselle.

La vase n'est pas sèche:

1 La vaisselle n'a pas été placée correctement. 2 Vous avez retiré la vaisselle trop tôt. 3 Un programme inapproprié a été sélectionné. 4 Utilisation de couverts avec un revêtement de mauvaise qualité.

• Charger le lave-vaisselle comme suggéré dans les instructions. Ne videz pas le lave-vaisselle immédiatement après le lavage. Ouvrez légèrement la porte pour laisser sortir la vapeur. Sortez la vaisselle lorsque la température intérieure est sûre. Tirez d'abord le panier inférieur pour empêcher l'eau de tomber du panier supérieur. Avec un programme court, la température de lavage est plus BASSE, ce qui réduit les performances de nettoyage. Choisissez un programme avec une durée de lavage plus longue. Le drainage de l'eau est plus difficile avec ces objets. Les couverts ou assiettes de ce type ne conviennent pas au lavage au lave-vaisselle.

Pour un meilleur résultat, utilisez le programme Extra Dry.

Pour faire un séchage plus complet. (Il ne peut être utilisé qu'avec les programmes Intensif, Normal, ECO, Cristal et 90 min).

Choix du programme ! Il existe une multitude de programmes dans lesquels le séchage obtenu est optimal. Nous recommandons les programmes longs et les programmes de séchage spécifiques tels que *Séchage Extra ( *selon version et modèle), voir notice d'utilisation.

CODES d'erreur

Si le lave-vaisselle ne fonctionne pas correctement, il affichera des codes d'erreur pour les identifier :

Codes	Signification	Causes possibles
E1	Durée d'entrée plus longue	Le robinet n'est pas ouvert, ou l'alimentation en eau est restreinte, ou la pression d'eau est trop faible
E3	N'atteint pas la tempé rature souhaité e	L'élement chauffant ne fonctionne pas correctement
E4	Dé bordement	Un élément du lave-vaisselle fuit.
E8	Échec d'orientation de la vanne de distribution.	Circuit ouvert ou rupture de la vanne de distribution.
E9	Appuyez sur un bouton et maintenez-le,enforcépendant plus de 30 secondes.	Agua o algo en el botón.
EC	Le système de commandedu lavage est défectueux.	Problème me du moteur ou du PCB
Ed	Éché de communicationentrela carte de circuit impriméprincipal et celle de l'écran	Ouvrez le circuit ou rompez le câ blage du dispositif de communication

Avertissement

• En cas de débordement, coupez le système d'approvisionnement en eau principal avant de contacter le service après-vente.
• S'il y a de l'eau dans le fond de la cuve à cause d'un débordement ou d'une petite fuite, l'eau doit être retirée avant de redémarrer le lave-vaisselle.

Certificat de garantie PANDO

INOXPAN S. L., vous remercie pour l'achat et la confiance placés dans un produit de notre marque Pando, qui se distingue par sa qualité, son design et son innovation, fidèle à ses origines et ses engagements.

Conditions de garantie PANDO:

Cet appareil bénéficie d'une garantie de 3 ans à compter de la date d'achat et le couvre contre tout défaut de fabrication affectant son bon fonctionnement. Pour sa validité, il est indispensable de présenter la facture ou le reçu d'achat au technicien du Service Officiel Agréé Pando. Pendant cette période, la Société s'engage à remplacer ou réparer gratuitement toute pièce défectueuse ou tout défaut de fabrication de l'appareil, jusqu'à ce qu'il parvienne à son bon fonctionnement, ainsi que la main-d'œuvre et les frais nécessaires encourus à la suite de cette réparation ou remplacement.

Exclusions de la garantie PANDO:

Il ne sera pas couvert par la garantie ou il pourrait être cause de son annulation, dans ces cas l'utilisateur devant supporter les frais de matériel, de main-d'œuvre et de déplacement du service technique, les cas suivants:

Dysfonctionnement de l'appareil ou endommagement de celui-ci en raison du non-respect des règles, instructions et recommandations indiquées dans le manuel d'utilisation et d'installation de l'appareil. Endommagement de l'appareil, du mobilier ou des éléments externes en raison d'une mauvaise installation ou d'une mauvaise manipulation de l'appareil et de ses éléments de raccordement, tels que le câble d'alimentation, le raccordement d'eau, le raccordement au drain, etc. Lorsque l'appareil est destiné à un usage non domestique auquel il n'est pas destiné. - Examens de l'installation ou du fonctionnement normal. Ni nettoyage ni entretien du produit. Pannes ou dommages causés par: le transport, l'intervention ou la manipulation de l'appareil par du personnel non autorisé ou du personnel non Pando, et par des services d'assistance technique non officiels de Pando. - Coups, égratignures ou dommages esthétiques au produit dus à une installation, une manipulation ou une mauvaise utilisation. Composants esthétiques, usure, tels que panneaux, filtres, plateaux, paniers, guides, bras asperseurs et accessoires. - Rouille ou taches sur l'acier ou la laque produites par une application incorrecte ou une exposition non protégée à des éléments corrosifs tels que des produits de nettoyage inappropriés. Dommages esthétiques ou corrosifs des meubles ou des éléments extérieurs de l'appareil, également à l'intérieur de la cavité du lave-vaisselle tels que les murs et les accessoires intérieurs, sur la porte et le panneau, en raison de l'utilisation de produits de nettoyage inadaptés ou d'une mauvaise utilisation et dépôts inappropriés de produits de nettoyage, tels que sel, produit de rince ou détergent, sans suivre les instructions du manuel de l'appareil. - Défauts et dommages causés par des agents extérieurs: anomalies d'alimentation électrique, catastrophes naturelles, phénomènes atmosphériques et géologiques, tempêtes, foudre, inondations, insectes, rongeurs, etc. - Défauts ou dommages causés par des effets chimiques ou électrochimiques de l'eau ou par une qualité inappropriée de cette-ci telle qu'un excès de chaux. Accumulation de calcaire sur tout composant interne ou externe du lave-vaisselle. - Dans le cas où il n'y a pas d'accès facile et sûr au retrait de l'appareil du meuble, ainsi qu'aux raccordements de courant, d'eau et d'évacuation de celui-ci, ou que les éléments du meuble empêchent son retrait facile et sûr, dans ce cas, l'utilisateur sera entièrement responsable de s'assurer que l'appareil est facilement accessible, et assumerait également les frais de main-d'œuvre et de déplacement dans le cas où le service technique de Pando subirait un retard dans le temps d'intervention ou une deuxième visite à cause de l'inaccessibilité de l'appareil.

INOXPAN, S. L., est expressément exclu de toute responsabilité pour d'éventuels dommages directs ou indirects aux personnes ou aux matériels causés par une mauvaise manipulation de l'appareil.

Coordonnées du service technique officiel agréé Panda

ESPAN, PORTUGAL Y ANDORRA: Autres Pays:

FR https://www.pando.es/fr/service-apres-vente/

Specifications techniques

Hauteur (H)	815 mm
Largeur (I)	598 mm
Profondeur (P1)	550 mm (avec la porte fermé e)
Profondeur (P2)	1150 mm (avec la porte ouverte à 90 °)

Fiche d'information sur le produit (EN60436)

Nom ou marque du fournisseur : PANDO

Identifiant du modèle: PLT-7460

Paramètres généraux du produit:

			ValeurParamètresValeur
Capacité nominale (a) (ps)	14	Dimension en cm	Hauteur	82
				60Largeur
				55Profondeur
EEI (a)	43,9	Classe d'efficacité énergétique (a)	C (c)
Indice de performance de nettoyage (a)	1,125	Indice de performance de séchage (a)	1,065
Consommation d'énergie en kWh [par cycle], basée sur le programme éco utilisant le remplissage d'eau froide. La consommation d'énergie réelle dépend de l'utilisation de l'appareil..	0.747	Consommation d'eau en litres [par cycle], basée sur le programme éco. La consommation réelle d'eau dépend de l'utilisation de l'appareil et de la durée de l'eau.	9,8
Durée du programme (a) (h:min)		Type3:50	uilt-in
Émissions acoustiques aéroportées (a) (dB(A) re 1 pW)	44	Classe d'émission de bruit acoustique aérien (a)	B (c)
			N/AMode veille (W)0,49
Départ différé (W) (si applicable)	1,00	Veille en réseau (W) (si applicable)	N/A

Durée minimale de la garantie offerte par le fournisseur (b) : 2 ans

Informations complémentaires:

www. pando. es

(a) pour le programme éco (b) les changements apportés à ces éléments ne sont pas considérés comme pertinents aux fins du paragraphe 4 de l'article 4 du règlement (UE) 2017/1369. (c) si la base de données des produits génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.

(1) Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'éco-conception pour les lave-vaisselles domestiques conformément à la directive 2009/125/CE du Parlement européen et du Conseil, modifiant le règlement (CE) n° 1275/2008 de la Commission et abrogeant le règlement (UE) n° 1016/2010 de la Commission (voir page 267 du Journal officiel).

Risque d'électrocution

Coupez l'alimentation électrique avant d'installer le lave-vaisselle.

Le non-respect de cette consigne peut provoquer une électrocution, voire la mort.

Attention

L'installation des tuyaux et des équipements électriques doit être prise en charge par des professionnels.

Pour votre sécurité personnelle :

• N'utilisez pas de rallonge ou d'adaptateur électrique avec cet appareil.
• Vous ne devez en aucun cas couper ou retirer la broche de mise à la terre du câble d'alimentation.

Exigences électriques

Veuillez lire la plaque signalétique pour connaître la tension nominale et brancher le lave-vaiselle sur une alimentation appropriée. Utilisez le fusible nécessaire, de

10 A/13 A/16 A, un fusible temporisé ou un disjoncteur recommandé et prévoyez un circuit indépendant servant uniquement pour cet appareil.

Raccordement électrique

Assurez-vous que la tension et la fréquence d'alimentation correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement sur une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l'appareil doit être raccordé n'est pas adaptée à la fiche, remplacez la prise, au lieu d'utiliser des adaptateurs ou similaires, car cela pourrait provoquer une surchauffe et des brûlures.

Avant d'utiliser l'appareil, vérifie que la mise à la terre est correcte.

Raccordement d'eau froide

Reliez le tuyau d'alimentation d'eau froide à un raccord fileté de 3/4 (pouces) et assurez-vous qu'il est fermement en place.

Si les tuyaux d'eau sont neufs ou qu'ils n'ont pas été utilisés pendant un certain temps, laissez l'eau couler pour vous assurer qu'elle est propre. Cette précaution est

nécessaire pour éviter de bloquer l'arrivée d'eau et d'endommager l'appareil.

tuyau d'alimentation ordinaire

tuyau d'alimentation de sécurité

Le tuyau d'alimentation de sécurité est constitué de doubles parois. Le système du tuyau garantit son intervention en bloquant l'écoulement de l'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre le tuyau d'alimentation lui-même et le tuyau ondulé externe est plein d'eau.

Avertissement

Un tuyau raccordé à une douchette peut éclater s'il est installé sur la même ligne d'eau que le lave-vaisselle. Si vous possédez un, il est recommandé de débrancher le tuyau et de boucher l'orifice.

Comment brancher le tuyau d'alimentation de sécurité

1. Tirez les tuyaux d'alimentation de sécurité pour les retirer complètement du compartiment situé à l'arrière du lave-vaisselle.
2. Serrez les vis du tuyau d'alimentation de sécurité au robinet fileté de 3/4 pouces.
3. Ouvrez complètement l'arrivée d'eau avant d'utiliser le lave-vaisselle.

Comment débrancher le tuyau d'alimentation de sécurité

1. Coupez I'eau.
2. Retirez le tuyau d'alimentation de sécurité du robinet.

Raccordement des tuyaux de vidange

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 4 cm ou laissez couler l'eau dans l'évier, en vous assurant que le tuyau n'est pas piégé ou coincé. La hauteur du tuyau de vidange doit être inférieure à 1000 mm. L'extrémité ouverte du tuyau ne doit pas être submergée dans l'eau pour éviter les reflux.

Veillez à bien fixer le tuyau de vidange en position A ou en position B.

Comment drainer l'excès d'eau des tuyaux

Si le faisard se trouve à 1000 mm du sol, il n'est pas possible de drainer l'excès d'eau des tuyaux directement dans le faisard. Il faudra alors collecter l'eau des tuyaux dans un réseau ou bac approprié, à l'extérieur du faisard et plus bas.

Sortie d'eau

Connectez le tuyau de vidange d'eau. Le tuyau de vidange doit être correctement raccordé pour éviter les fuites d'eau. Assurez-vous que le tuyau de vidange d'eau n'est pas tordu ou écrasé.

Rallonge du tuyau

Si vous avez besoin d'une rallonge pour le tuyau de vidange, veillez à utiliser un tuyau de vidange similaire. Il ne doit pas mesurer plus de 4 mètres, pour ne pas réduire les performances de nettoyage du lave-vaisselle.

Raccordement au siphon

Le branchement d'évacuation doit être placé à une hauteur inférieure à 100 cm (maximum) par rapport au fond du lave-vaisselle. Le tuyau de vidange d'eau doit être bien fixé.

Mise en place de l'ordinateur

Placez l'appareil dans la position souhaitée. L'arrête doit toucher le mur derrière lui et les côtes doivent se situer le long des meubles ou parois contigus. Le lave-vaisselle est équipé de tuyaux d'alimentation et de vidange qui peuvent être placés à droite ou à gauche, pour facilitier une installation appropriée.

Mise à niveau de l'appareil

Une fois le lave-vaisselle en place, la hauteur de celui-ci peut être modifiée en réglant le niveau de vissage des pieds. Dans tous les cas, l'appareil ne doit pas être incliné de plus de

Remarque:

Ne s'applique qu'aux lave-vaisselle en pose libre.

Étape 1. Choix du meilleur endroit pour le lave-vaisse

Le lave-vaisselle doit être installé près d'une arrivée d'eau, de tuyaux de vidange et d'une prise électrique.

Illustrations des dimensions de la structure et de la position de l'installation du lave-vaisselle.

Moins de 5 mm entre le haut du lave-vaisselle et du meuble et la porte1. M extérieure, alignée avec la structure.

1. Si le lave-vaisselle est installé au coin du meuble, il faut laisser un peu d'espace pour ouvrir la porte.

Remarque:

Selon l'emplacement de la prise électrique, il faudra peut-être percer un trou dans le côté opposé du meuble.

Étape 2. dimensions et installation du panneau esthétique

Le panneau esthétique en bois peut être installé selon les schémas d'installation.

Caracté ristique poids pourporte dé corative et coulissante.	Minimum	Maximum
60 cm Intégration totale	4 kg	9 kg
45 cm Intégration totale	4 kg	8 kg

Modèle encastré

Installez les crochets sur la porte décorative et placez-les (voir figure A / C) dans les fentes de la partie extérieure de la porte du lave-vaisselle (voir figure B). Une fois la porte décorative en place, poussez sa partie supérieure vers le bas et assurez-vous que les crochets sont correctement fixés.

Étape 3. étapes d'installation du lave-vaisselle

Veuillez vous reporter aux étapes d'installation spécifiques dans les schémas d'installation.

1. Fixez la bande de condensation sous le plan de travail du meuble. Veuillez vous assurer que la bande de condensation est au même niveau que le plan de travail. (Étape 2)
2. Branchez le tuyau d'arrivée à l'alimentation en eau froide.
3. Branchez le tuyau de vidange.
4. Branchez le câble d'alimentation.
5. Mettez le lave-vaisselle en place. (Étape 4)
6. Mettez à niveau le lave-vaisselle. Le pied arrêt peut être réglé à partir de l'avant du lave-vaisselle en tournant la vis Philips située au milieu de la base, en utilisant une vis Philips. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit à niveau. (Étape 5 à Étape 6)
7. Installez la porte du meuble à l'extérieur de la porte du lave-vaisselle. (Étape 7 à Étape 9)
8. Le lave-vaisselle doit rester bien en place. Il y a deux façons de le faire :

A. Plan de travail bois/MDF : placez le crochet d'installation dans la fente du plan latéral et fixez-le à la surface du plan de travail avec des vis à bois. B. Plan de travail en marbre ou en granit : fixez le côté avec la vis.

Étape 4. mise à niveau du lave-vaisselle

Le lave-vaisselle doit être mis à niveau pour pouvoir fonctionner et laver correctement.

1. Placez un niveau à bulle sur la porte et l'étagère à l'intérieur de la cuve comme illustré, pour vérifier que le lave-vaisselle est à niveau. 2. Mettez à niveau le lave-vaisselle en réglant séparément les trois pieds de nivellement. 3. Lorsque vous mettez à niveau le lave-vaisselle, veillez à ne pas faire basculer le lave-vaisselle.

Remarque :

La hauteur de réglage maximale des pieds est de 50 mm.

Bandes d'isolation acoustique

Gauge

Droite

Retirez les quatre vis des plaques latérales gauche et droite et retirez-les.

Retirer la protection des bandes d'iso1ation acoustique. Puis collez les bandes aux plaques latérales et les aligner avec la position du trou.

Enfin visser les 4 vis

NOTES:

FR https://www.pando.es/fr/service-apres-vente/
