PLI7360 - Lave-vaisselle Pando - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Lave-vaisselle encastrable, capacité de 13 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, dont éco, rapide et intensif
Niveau sonore	44 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien recommandé tous les 3 mois
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations Générales	Poids : 45 kg, garantie de 2 ans, couleur : blanc

FOIRE AUX QUESTIONS - PLI7360 Pando

Le lave-vaisselle Pando PLI7360 ne démarre pas. Que faire ?

Vérifiez si l'appareil est correctement branché à une prise électrique et si le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Pourquoi le lave-vaisselle laisse-t-il des résidus de vaisselle sale ?

Cela peut être dû à un chargement incorrect, à des filtres sales ou à un manque de produit de lavage. Assurez-vous que les bras gicleurs ne sont pas obstrués et que le filtre est propre.

Le lave-vaisselle Pando PLI7360 fait des bruits étranges pendant le cycle de lavage. Est-ce normal ?

Un bruit de fonctionnement est normal, mais des bruits de grincement ou de cliquetis peuvent indiquer un objet coincé dans les bras gicleurs. Vérifiez les bras et retirez tout objet étranger.

Comment régler la dureté de l'eau sur le lave-vaisselle Pando PLI7360 ?

Consultez le manuel d'utilisation pour les paramètres de dureté de l'eau. Utilisez le bouton de réglage sur le panneau de commande pour ajuster le niveau en fonction de votre zone.

Le lave-vaisselle ne vidange pas correctement. Que dois-je faire ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre est propre et qu'il n'y a pas de débris bloquant la pompe de vidange.

Comment nettoyer le filtre du lave-vaisselle Pando PLI7360 ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis remettez-le en place.

Le lave-vaisselle Pando PLI7360 affiche un code d'erreur. Que signifie-t-il ?

Référez-vous au manuel d'utilisation pour la signification des codes d'erreur. Chaque code indique un problème spécifique qui nécessite une attention particulière.

Pourquoi y a-t-il une odeur désagréable dans le lave-vaisselle ?

Cela peut être causé par des résidus alimentaires ou de l'eau stagnante. Nettoyez le filtre, vérifiez les bras gicleurs et lancez un cycle de nettoyage avec un produit spécifique.

Puis-je utiliser du vinaigre comme agent de rinçage dans le lave-vaisselle ?

Il est recommandé d'utiliser un agent de rinçage conçu pour les lave-vaisselle. Le vinaigre peut endommager certaines parties de l'appareil et réduire son efficacité.

Comment détartrer le lave-vaisselle Pando PLI7360 ?

Utilisez un produit détartrant spécifique pour lave-vaisselle et suivez les instructions sur l'emballage. Un détartrage régulier aide à maintenir l'efficacité de l'appareil.

Le lave-vaisselle ne se remplit pas d'eau. Que faire ?

Vérifiez l'arrivée d'eau, assurez-vous que le robinet est ouvert et que le tuyau d'arrivée n'est pas obstrué. Si le problème persiste, il pourrait y avoir un problème avec la vanne d'entrée d'eau.

MODE D'EMPLOI PLI7360 Pando

https://www.pando.es/fr/service-apres-vente/

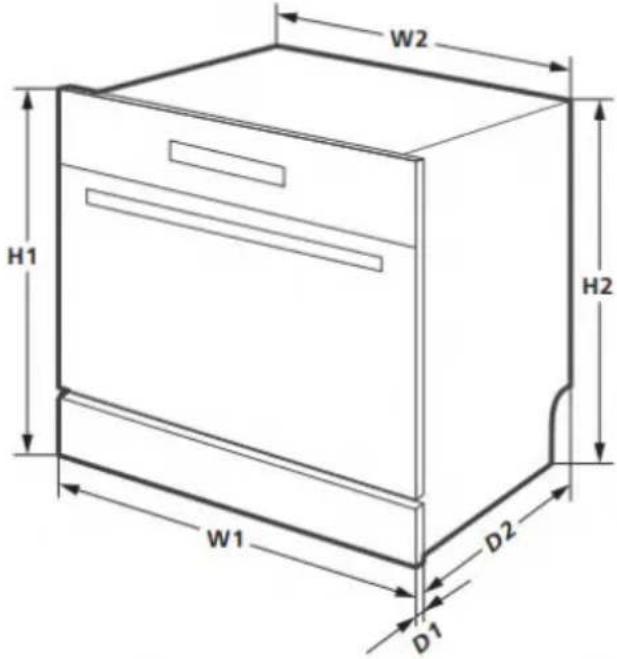

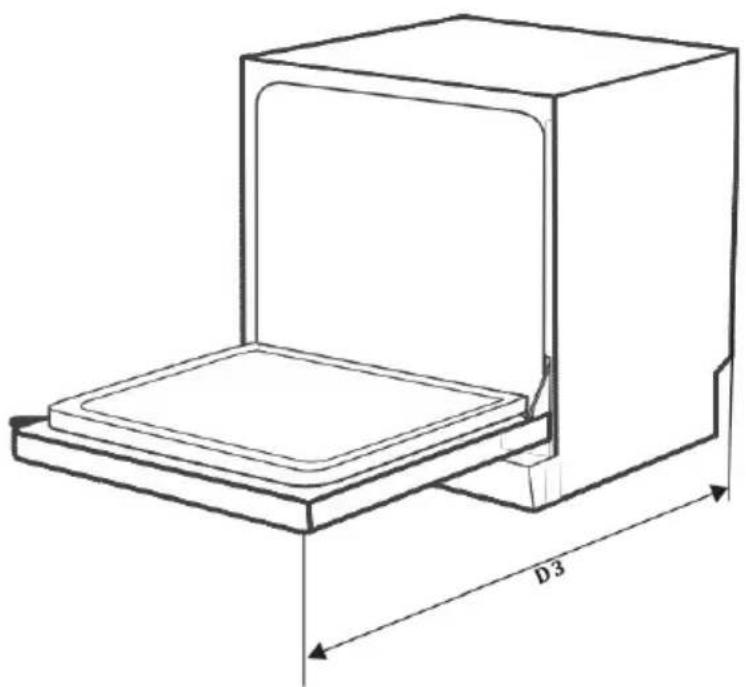

W2 H1 H2 W1 D2 D1

H1 -> H2 -> H3 -> H4 -> H5 -> H6;

Manuel d'installation et d'utilisation

Certificat de garantie

Tout d'abord, nous tenons à vous remercier pour la confiance accordée à notre entreprise pour l'acquisition d'un de nos produits. Nous sommes convaincus que vous avez pris la bonne décision.

Chez Pando, nous offrons non seulement des produits de qualité supérieure, mais nous avons également une grande équipe de professionnels qui vous assisteront et vous conseilleront sur toute question pouvant survenir au moment de l'installation ou de l'exploitation.

Nous vous invitons également à visiter notre site Web (www.pando.es/fr) pour mieux nous connaître et où vous pouvez retrouver toute nos gammes de produits avec les informations commerciales et techniques nécessaires.

Vous y trouverez une large sélection de hottes décoratives murales, plafond, îlot et intégration. Quatre types d'installation qui nous permettent de nous adapter à tout type de cuisine en fonction des besoins qui se présentent.

Nous vous montrons également notre collection d'appareils électroménagers essentiels dans n'importe quelle maison. Des appareils tels que notre collection de fours et micro-ondes à hautes performances, des plaques à induction et à gaz qui vous aideront à réaliser les meilleures recettes, des caves à vin pour entretenir et conserver vos vins dans les meilleures conditions et des lave-vaisselle d'intégration avec les dernières technologies disponibles.

Tout cela sous une marque avec une très longue histoire de plus de 40 ans sur le marché, qui fabrique ses produits comme un véritable artisan. Nous y concentrons le meilleur de notre expérience pour satisfaire tous vos besoins.

Nous espérons sincèrement que vous vous amuserez, expérimenterez et apprécierez le confort et les capacités de votre nouvel allié de cuisine.

Merci beaucoup

L'équipe Pando

Consignes de sécurité

Consignes de mise à la terre....7

Mise au rebut....10

Utilisation du lave-vasselle 12

Verser du sel dans l'adoucisseur....12

Adoucisseur d'eau....14

Préparation et chargement de la vaisselle....15

Fonctionnement du produit de rinçage et du détergent....18

Remplir le réservoir de produit de rinçage....19

Remplir le distributeur de détergent....20

Programmation du lave-vaisselle 27

Tableau des cycles de lavage 27

Démarrage du cycle de lavage...28

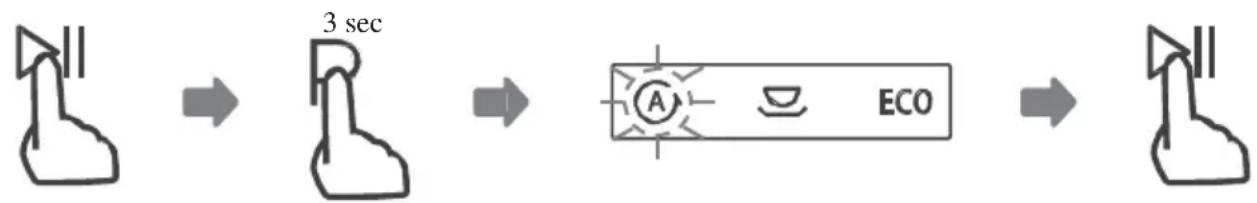

Changer de programme en cours de cycle 28

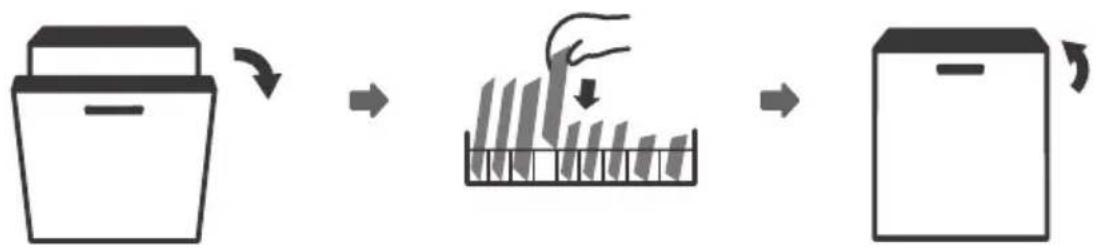

Vous avez oublié un plat ?....29

Entretien et nettoyage 30

Entretien de l'extérieur....30

Entretien de l'intérieur....30

Entretien du lave-vaisselle....33

Consignes d'installation

Consommation d'eau et vidange....45

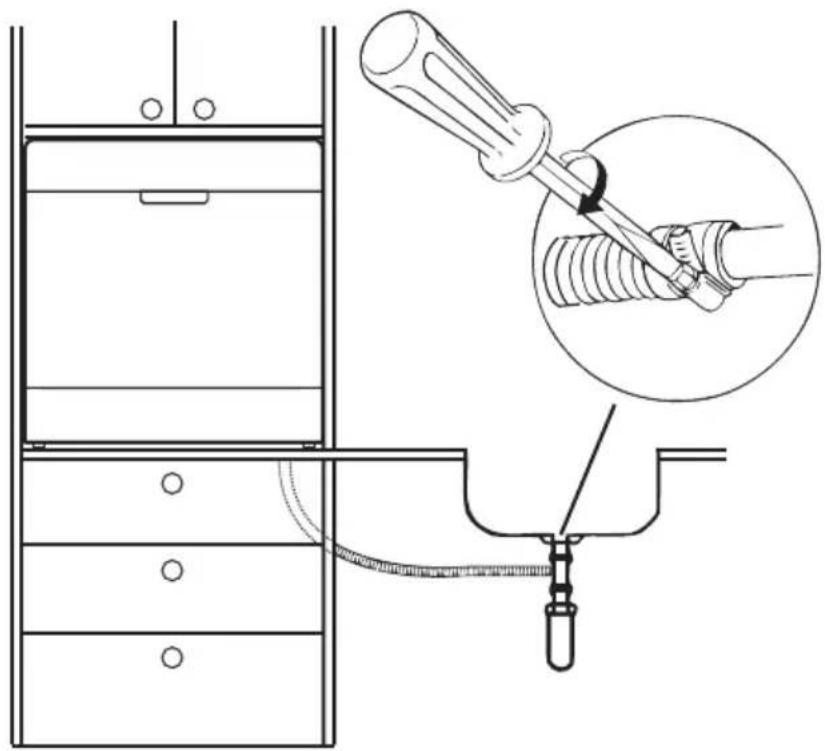

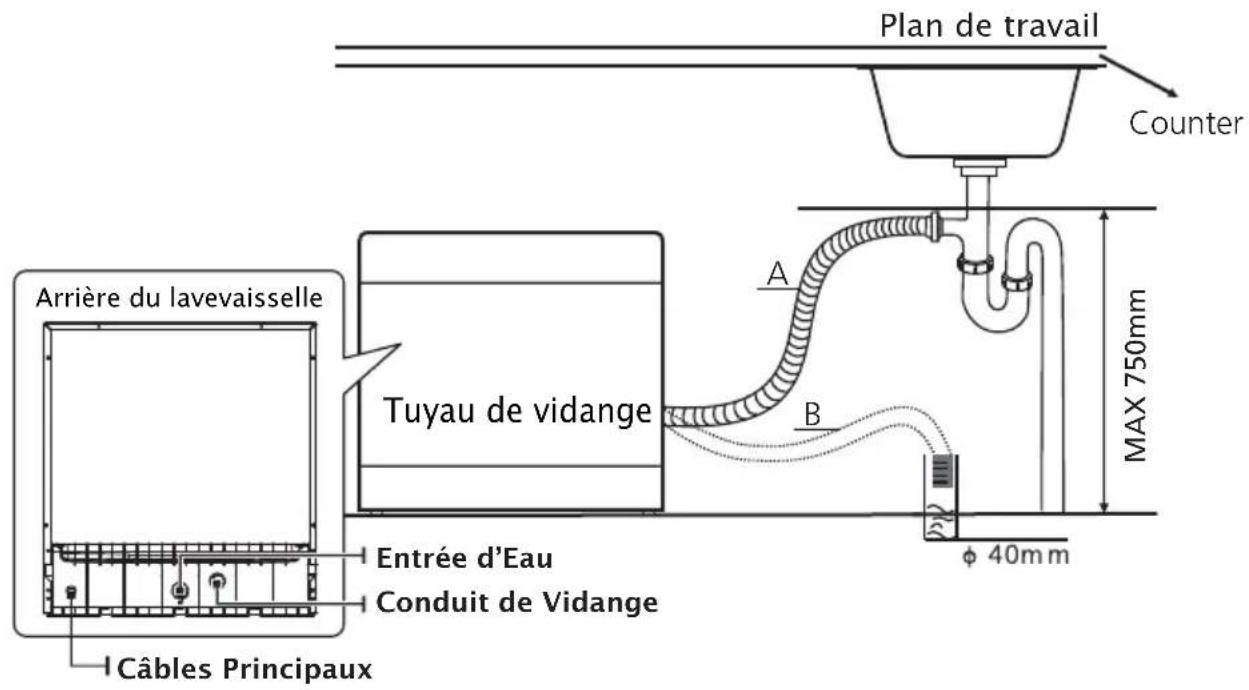

Raccordement des tuyaux de vidange.... 6

Mise en place de l'appareil....47

Pose encastrable....48

Remarque:

- Si vous consultez la rubrique Conseils de dépannage, vous trouverez quelques conseils pour résoudre les problèmes les plus courants.

- Si vous n'arrivez pas à résoudre un problème, demandez l'aide d'un technicien professionnel.

- Le fabricant, dans le cadre de sa politique de développement constant et de mise à jour du produit, peut apporter des modifications sans préavis.

- Si vous le perdez ou s'il devient obsolète, vous pouvez obtenir un nouveau manuel utilisateur du fabricant ou du vendeur.

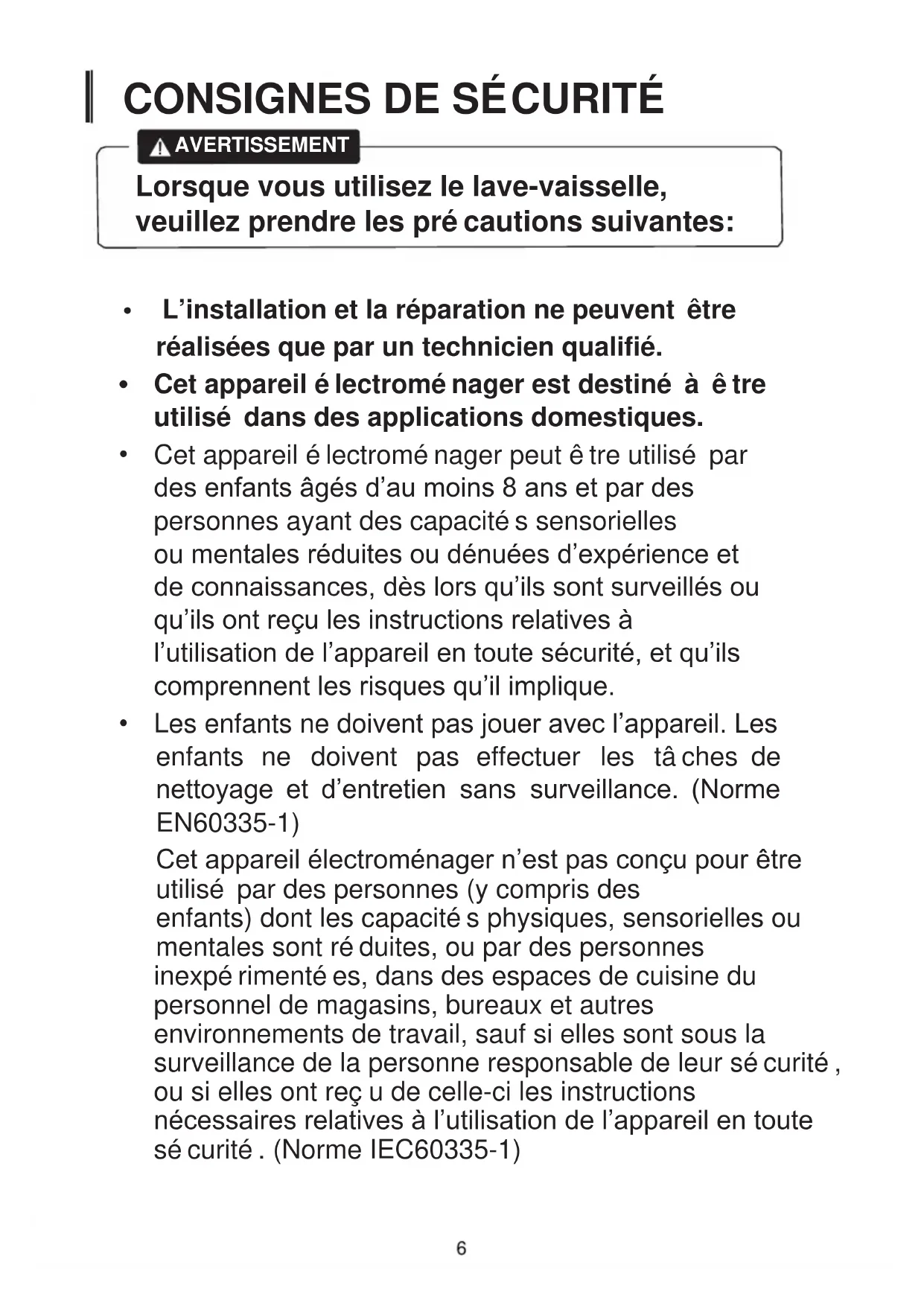

Avertissement

Lorsque vous utilisez le lave-vaisselle, veuillez prendre les précautions suivantes:

• L'installation et la réparation ne peuvent être réalisées que par un technicien qualifié. - Cet appareil électroménager est destiné à être utilisé dans des applications domestiques. - Cet appareil électroménager peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités sensorielles ou mentales réduites ou dénuées d'expérience et de connaissances, dès lors qu'ils sont surveillés ou qu'ils ont reçu les instructions relatives à l'utilisation de l'appareil en toute sécurité, et qu'ils comprennent les risques qu'il implique. - Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas effectuer les tâches de nettoyage et d'entretien sans surveillance. (Norme EN60335-1) Cet appareil électroménager n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou par des personnes inexpérimentées, dans des espaces de cuisine du personnel de magasins, bureaux et autres environnements de travail, sauf si elles sont sous la surveillance de la personne responsable de leur sécurité, ou si elles ont reçu de celle-ci les instructions nécessaires relatives à l'utilisation de l'appareil en toute sécurité. (Norme IEC60335-1)

• Le matériel d'emballage peut représenter un danger pour les enfants.
• Cet appareil ne doit être utilisé qu'en intérieur. Pour éviter les risques d'électrocution, ne pas submerger l'appareil, le câble ou la fiche dans de l'eau ou dans tout autre liquide.
• Débranchez l'appareil avant de le nettoyer et d'en réaliser la maintenance.
• Utilisez un chiffon doux humide de savon neutre, puis un chiffon sec pour le frotter.

Consignes de mise à la terre

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque d'électrocution en fournissant un chemin de moindre résistance au courant électrique. Cet appareil est équipé d'une fiche pour un conducteur de terre.
• La fiche doit être connectée à une prise appropriée, installée et mise à la terre selon les codes et normes locales.
• Une connexion incorrecte du conducteur de terre peut provoquer un risque d'électrocution.
• En cas de doute, consultez un électricien ou un technicien qualifié pour vous assurer que votre lave-vaisselle est correctement mis à la terre.
• Ne modifiez pas la fiche fournie avec l'appareil si elle ne s'adapte pas à la prise.
• Faites installer une prise appropriée par un électricien qualifié.
• Ne forcez pas, ne vous asseyez pas et ne montez pas sur la porte ou le panier du lave-vaisselle.
• N'utilisez pas le lave-vaisselle tant que tous les paniers fournis n'auront pas été correctement placés.
• Faites très attention en ouvrant la porte si le lave-vaisselle est en marche, car il y a un risque d'éclaboussures.
• Ne posez pas d'articles lourds et ne vous appuyez pas sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer. • Lors du chargement des éléments à laver :

1) Placez les articles pointus de sorte qu'ils n'endommagent pas l'étanchéité de la porte; 2) Avertissement : les couteaux et autres ustensiles pointus doivent être chargés dans le panier avec la pointe vers le bas ou horizontalement.

- Certains détergents pour lave-vaisselle sont extrêmement alcalins. Ils peuvent s'avérer très dangereux en cas d'ingestion. Évitez le contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte.

- Vérifiez qu'il ne reste pas de restes de détergent en poudre à la fin du cycle de lavage.

• Ne lavez pas d'articles en plastique à moins qu'ils ne portent la mention « lavable au lave-vaisselle » ou similaire.
• Si les articles en plastique ne portent aucune mention, veuillez vous reporter aux recommandations du fabricant.
• Utilisez uniquement les détergents et produits de rinçage recommandés pour les lave-vaisselles automatiques.
• N'utilisez jamais de savon, de détergent pour le linge ni de détergent pour le lavage à la main dans le lave-vaisselle.
• La porte ne doit pas rester ouverte, car cela pourrait accroître le risque de trébucher.
• Si le câble d'alimentation est endommagé, vous devez demander au fabricant, au service d'entretien ou à toute autre personne qualifiée de le remplacer pour éviter tout accident.
• Durant l'installation, le câble d'alimentation ne doit être ni plié ni écrasé.
• Ne le manipulez pas avec des commandes.
• L'appareil doit être connecté au robinet d'eau principal en utilisant des tuyaux neufs. Les éléments usagés ne doivent pas être réutilisés.
• Pour économiser de l'énergie, en mode standby, l'appareil s'éteindra automatiquement s'il ne fonctionne pas au bout de 30 minutes.
• Le nombre maximum de couverts pouvant être lavés est de 14. • La pression maximale d'arrivée d'eau est de 1 MPa.
• La pression minimale d'arrivée d'eau est de 0,04 MPa.

Mise au rebut

• Pour la mise au rebut du matériel d'emballage et de l'appareil, veuillez vous adresser à un centre de récupération. Coupez le câble d'alimentation et rendez la fermeture de la porte de l'appareil inutilisable.
• L'emballage en carton est fabriqué à partir de papier recyclé et doit être déposé dans le point de collecte destiné à son recyclage.
• En vous assurant que ce produit est correctement mis au rebut, vous aidez à éviter les éventuelles conséquences négatives pour l'environnement et la santé humaine qui pourraient être provoquées par une mise au rebut inappropriée de ce produit.
• Pour en savoir plus sur le recyclage de ce produit, veuillez contacter votre municipalité et le service d'élimination des déchets.
• MISE AU REBUT : ne jetez pas ce produit avec les déchets ménagers ordinaires. Il doit être trié pour recevoir un traitement spécial.

Pour obtenir le meilleur rendement de votre lave-vaisselle, lire les instructions d'utilisation avant de l'utiliser pour la première fois.

Remarque :

Les images n'ont qu'une valeur indicative, les éléments peuvent être différents en fonction des modèles, veuillez en tenir compte.

Utilisation du lave-vaisselle

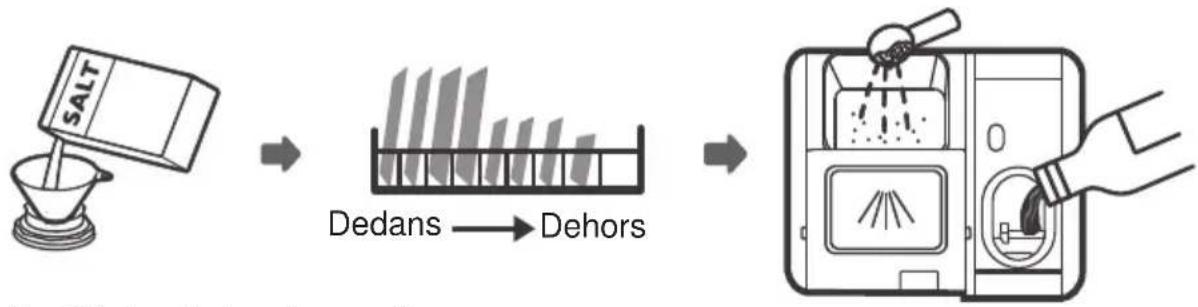

Avant d'utiliser le lave-vaisselle :

1. Réglez l'adoucisseur d'eau
2. Verser du sel dans l'adoucisseur
3. Charger le panier
4. Remplir le distributeur

Remarque :

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer cette section. Utilisez toujours du sel pour lave-vaisselle.

Le réservoir de sel est situé sous le panier inférieur et doit être rempli comme suit :

Avertissement

• Utilisez uniquement du sel spécialement conçu pour les lave-vaisselle. Les autres types de sel non spécifiquement conçus pour les lave-vaisselle, notamment le sel de table, endommageront l'adoucisseur d'eau. Si l'appareil est endommagé par l'utilisation d'un sel inapproprié, le fabricant n'assure aucune garantie et ne peut être tenu pour responsable des dommages causés. - Ajoutez du sel uniquement avant de lancer un cycle de lavage. Vous éviterez ainsi que des grains de sel ou de l'eau salée, qui peuvent ainsi déborder, restent au fond de la machine pendant un certain temps, avec les risques de corrosion que cela implique.

Veuillez suivre les étapes suivantes pour verser du sel dans le lave-vaisselle :

1. Retirez le panier inférieur et dévissez le couvercle du réservoir de sel.
2. Placez l'extrémité de l'entonnoir (fourni) dans l'ouverture et versez environ 1,5 kg de sel pour lave-vaisselle.
3. Remplissez d'eau le réservoir de sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau déborde du réservoir de sel.
4. Une fois rempli, revissez fermement le couvercle.
5. Le voyant lumineux de manque de sel s'éteint une fois que le réservoir de sel a été rempli.
6. Immédiatement après avoir rempli le réservoir de sel, il faut lancer un programme (il est recommandé d'utiliser un programme court). Sinon, l'eau salée pourrait endommager le système de filtration, la pompe ou d'autres composants importants de la machine. Cela n'est pas couvert par la garantie.

Remarque :

- Le réservoir de sel ne doit être rempli à nouveau que lorsque le voyant lumineux ( ) ou panneau de commande s'allume. En fonction de la dissolution du sel, le voyant lumineux peut être encore allumé une fois que le réservoir de sel est rempli.

S'il n'y a pas de voyant lumineux dans le panneau de commande (pour certains modèles), vous pouvez calculer lorsqu'il faut remplir le réservoir de sel en fonction du nombre de cycles de lavage effectués par le lave-vaisselle.

- En cas de déversement de sel, lancez un programme de trempage ou un programme rapide.

L'adoucisseur d'eau doit être réglé manuellement, à l'aide du sélecteur de dureté de l'eau.

L'adoucisseur d'eau est conçu pour éliminer

les sels et minéraux de l'eau, qui pourraient nuire au fonctionnement de l'appareil.

Plus il y a de minéraux, plus l'eau est dure.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région.

L'entreprise locale de distribution d'eau peut vous informer sur la dureté de l'eau

dans votre région.

Réglage de la consommation de sel

Ce lave-vaisselle est conçu de façon à permettre le réglage de la quantité de sel consommée en fonction de la dureté de l'eau utilisée. L'objectif est d'optimiser et de personnaliser le niveau de consommation de sel.

Veuillez suivre les étapes suivantes pour régler la consommation de sel.

1. Allumez l'appareil;
2. Appuyez sur le bouton Dé mariage/Pause pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau dans les 60 secondes après avoir mis l'appareil en marche;
3. Appuyez sur le bouton Démarage/Pause pour sélectionner le réglage approprié en fonction de votre environnement local; les réglages changent dans l'ordre suivant :

H1 -> H2 -> H3 -> H4 -> H5 -> H6;

1. Appuyez sur le bouton Démarage pour quitter le mode de réglage.

DURETÉ DE L’EAU				Niveau de l’adouciss eur d’eau	Consommation de sel (grammes/cy)
Alleman d	Franç ai s	Britanniq ue	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0.94	H1	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	60

Réglage d'usine : H3

Contactez votre entreprise locale de distribution d'eau pour obtenir des informations sur la dureté de votre eau.

Remarque :

La dureté de l'eau varie d'une région à l'autre. Si l'eau utilisée dans votre lave-vaisselle est dure, il y aura des dépôts sur la vaisselle et les ustensiles. L'appareil est équipé d'un adoucisseur spécial qui utilise un réservoir de sel spécifiquement conçu pour éliminer le tartre et les minéraux de l'eau.

Réglages du réservoir de produit de rinçage

Pour obtenir une performance optimale de séchage avec peu de produit de rinçage, ce lave-vaisselle est conçu pour que l'utilisateur puisse régler la consommation. Veuillez suivre les étapes suivantes.

1. Ouvrez la porte et mettez le lave-vaisselle en marche.
2. Dans les 60 secondes suivant l'étape 1, maintenez le bouton Programme enfoncé pendant plus de 5 secondes, puis appuyez sur le bouton Delay (Temporisation) pour passer au mode de réglage ; le voyant de rinçage clignote avec une fréquence de 1 Hz.
3. Appuyez sur le bouton Programme pour sélectionner le réglage adapté, selon vos habitudes; les réglages sont modifiés en suivant la séquence suivante : D1->D2->D3->D4->D5->D1. Plus le chiffre est élevé, plus la quantité de produit de rinçage utilisée augmente.
4. Si vous n'effectuez aucun réglage pendant 5 secondes, ou si vous n'appuyez pas sur le bouton Démarrage pour quitter le mode établi, les réglages sont correctement sauvegardés.

Préparation et chargement de la vaisselle

• Lorsque vous achetez des ustensiles, veillez à ce qu'ils soient lavables au lave-vaisselle.
• Dans certains cas particuliers, sélectionnez le programme dont la température est la plus faible possible.
• Pour éviter tout dommage, ne retirez pas les articles en verre et les couverts du lave-vaisselle immédiatement après la fin du programme.

Articles non compatibles

• Couverts comportant des éléments en bois, porcelaine ou nacre
• Articles en plastique ne résistant pas à la chaleur.
• Couverts anciens comportant des pièces collées ne résistant pas à la chaleur • Couverts ou plats comportant des soudures • Articles en étain ou en cuivre
• Articles en cristal
• Articles en acier susceptibles de rouiller
• Plats en bois • Articles en fibres synthétiques

Articles présentant certaines limitations

• Certains types de verres peuvent ternir après de nombreux lavages. - Les pièces en argent et en aluminium ont tendance à se décolorer pendant le lavage. - Les motifs vitrés peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle.

Recommandations pour le chargement du lave-vaisselle

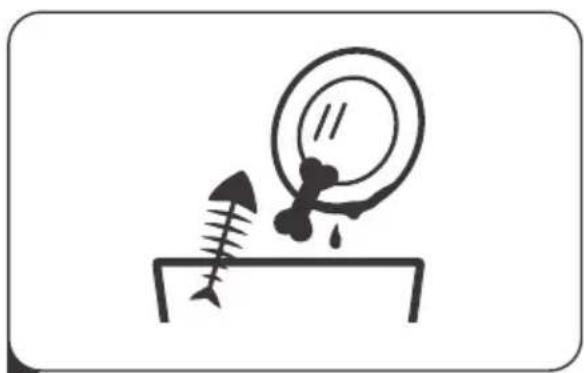

Retirez les gros restes d'aliments. Faites ramollir les restes brûlés dans les poêles et casseroles. Il n'est pas nécessaire de rincer les

plats sous l'eau du robinet. Pour une performance optimale de votre lave-vaisselle, respectez ces conseils de chargement. Les caractéristiques et l'apparence des paniers et du tiroir à couverts peuvent varier selon le modèle.

Placez les articles dans le lave-vaisselle de la manière suivante :

• Les articles tels que les tasses, verres, casseroles/poêles, etc., doivent être placés tête en bas.
• Les articles courbés ou comportant des creux doivent être placés inclinés pour que l'eau puisse s'écouler.
• Tous les articles doivent être solidement empilés pour ne pas basculer.
• Tous les ustensiles doivent être placés de façon à ne pas entraver la rotation des bras d'aspersion pendant le lavage.
• Les articles creux tels que tasses, verres, casseroles/poêles, etc. doivent être placés tête en bas afin d'éviter une accumulation d'eau dans le récipient ou la base.
• La vaisselle et les couverts ne doivent pas être placés les uns dans les autres, ni se recouvrir.
• Pour éviter tout dommage, les verres ne doivent pas se toucher.
• Le panier supérieur est conçu pour contenir les articles plus délicats et plus légers, par exemple les verres et les tasses à café et à thé.
• Les couteaux à longue lame placés en position verticale sont potentiellement dangereux.
• Les éléments longs ou tranchants comme les couteaux doivent être placés horizontalement dans le panier supérieur.
• Veillez à ne pas surcharger votre lave-vaisselle. Ceci est important pour obtenir de bons résultats et une consommation d'énergie raisonnable.

Remarque :

Les articles de très petite taille ne doivent pas être lavés au lave-vaisselle, car ils peuvent facilement tomber du panier.

Retrait de la vaisselle

Pour éviter que l'eau ne goutte du panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur, puis le panier supérieur.

Avertissement

La vaisselle peut être chaude ! Pour éviter tout dommage, ne retirez pas les verres et les couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme.

Chargement du panier supérieur

Le panier supérieur est conçu pour contenir les articles plus délicats et plus légers tels que verres, tasses à café et à thé, soucoupes, ainsi que les plats, petits bols et casseroles peu profondes (dans la mesure où elles ne sont pas trop sales). Placez la vaisselle et les ustensiles de cuisine de façon à éviter qu'ils ne bougent sous le jet d'eau.

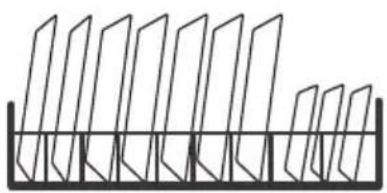

Chargement du panier inférieur

Nous vous recommandons de placer les articles plus volumineux et plus difficiles à laver dans le panier inférieur : casseroles, poêles, couvercles, plats et bols de service, comme illustré ci-dessous. Il est préférable de placer les plats et les couvercles sur le côté des paniers pour éviter de bloquer la rotation du bras d'aspersion supérieur. Le diamètre maximum recommandé pour les plats situés devant le distributeur de détergent est de 19 cm, pour ne pas entraver l'ouverture de celui-ci.

Chargement du tiroir à couverts

Les couverts doivent être placés sur le tiroir à couverts les uns à côté des autres et dans les positions appropriées, en s'assurant que les ustensiles ne se collent pas entre eux, pour qu'ils soient correctement lavés.

Avertissement

Ne laissez aucun ustensile dépasser par la partie inférieure.

Veillez à placer toujours les ustensiles tranchants avec la pointe vers le bas.

Pour un résultat de lavage optimal, veuillez charger les paniers en suivant les conseils de chargement standard de la dernière section de la p.27

Fonctionnement du produit de rinçage et de détergent

Le produit de rinçage est libéré lors du rinçage final pour éviter que l'eau ne forme des gouttelettes sur les plats, ce qui peut laisser des taches et des traces. Il améliore également le séchage, en permettant à l'eau de mieux glisser sur les plats. Ce lave-vaisselle est conçu pour fonctionner avec un produit de rinçage liquide.

Avertissement

Utilisez uniquement des produits de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de produit de rinçage avec une autre substance (comme du nettoyant pour lave-vaisselle ou du détergent liquide). Cela pourrait endommager l'appareil.

Quand ajouter du produit de rinçage

La régularité avec laquelle il faut ajouter du produit de rinçage dépend de la fréquence avec laquelle les plats sont lavés ainsi que des réglages du produit de rinçage.

• Le voyant Produit de rinçage s'affiche lorsqu'il faut ajouter plus de produit de rinçage.
• Ne remplissez pas trop le distributeur de produit de rinçage.

Fonction du détergent

Les composés chimiques des détergents sont nécessaires pour décoller, dissoudre et éliminer tous les résidus du lave-vaisselle. La plupart des détergents de qualité vendus dans le commerce conviennent à cette fin.

Avertissement

• Utiliser le détergent correctement. Utilisez uniquement un détergent spécialement conçu pour les lave-vaisselle. Rangez-le dans un endroit frais et sec. Ne versez le détergent en poudre dans le distributeur que lorsque vous vous disposez à laver la vaisselle.

• Le détergent pour lave-vaisselle

est un produit corrosif. Tenez-le hors de portée des enfants.

Remplir le réservoir de produit de rinçage

1 Soulevez le couvercle du réservoir de produit de rinçage en tirant la languette

12 Versez le produit de rinçage dans le distributeur en évitant qu'il ne déborde.

11 Sélectionnez le système d'ouverture correspondant à la situation réelle.

• Pour ouvrir le couvercle, faites glisser le loquet d'ouverture.
• Pour ouvrir le couvercle, pressez le loquet d'ouverture vers le bas.

12 Ajoutez le détergent dans le plus grand compartiment (A) pour le cycle de lavage principal. Pour un résultat de lavage optimal, notamment lorsque la vaisselle est très sale, versez un peu de détergent sur la porte. Le détergent supplémentaire s'activera pendant la phase de prélavage.

13 Pour fermer le couvercle, faites-le glisser vers l'avant puis pressez-le vers le bas.

Remarque :

• Sachez que le réglage peut varier selon l'encrassement de l'eau. - Veuillez suivre les recommandations du fabricant figurant sur l'emballage du détergent.

GUIDE de démarrage RAPIDE

Veuillez lire le contenu correspondant dans le manuel d'instructions pour connaître la méthode de fonctionnement détaillée.

11 Installation du lave-vaisselle

(Reportez-vous à la section « CONSIGNES D'INSTALLATION » p.43)

12 Frotter les plus gros résidus sur les couverts

Remplir le distributeur

15 Sélectionner un programme et lancer le lave-vaisselle

Panneau de contrôle

1 2 3 4 8 11 9 10 5 6 7

Fonctionnement (Bouton)

1 Power	Appuyer sur ce bouton pour allumer votre lave-vaisselle, l'écran s'allume
2 Programme	Appuyer sur ce bouton pour sélectionner le programme de lavage approprié, l'indicateur de programme sélectionné sera allumé.
3 Fonction	Appuyer sur le bouton pour sélectionner une fonction, l'indicateur correspondant s'allume.
4 Demie-charge	Lorsque vous avez environ 5 couverts ou moins à laver, vous pouvez choisir cette fonction pour économiser de l'énergie et de l'eau. (Il ne peut être utilisé qu'avec Normal, ECO, Verre.)
5 Temporisation-/5	Appuyer sur le bouton “+” pour augmenter le temporisateur ou appuyer sur le bouton “-” pour en diminuer, la temporization maximale est de 24 heures.
6 Verrouillage enfants	Cette option vous permet de verrouiller les boutons du panneau de commande, à l'exception du bouton d'alimentation. Appuyer et maintenir le bouton pendant 3 secondes pour activer ou annuler l'option.
7 Start/Pause	Pour démarrer le programme de lavage sélectionné ou l'interrompre lorsque le lave-vaisselle fonctionne.

Display

8 Indicateur de Programme	AutoPour la vaisselle peu sale, normalement sale ou très sale avec ou sans aliments séchés.NormalPour les charges normalement sales, comme les casseroles, assiettes, verres et poêles légèrement sales.ECOProgramme standard, convient pour nettoyer la vaisselle normalement sale et c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.VerrePour la vaisselle et les verres légèrement sales.RapideUn lavage plus court pour les charges légèrement sales qui ne nécessitent pas de séchage.TrempagePour rincer la vaisselle que vous prévoyez de laver plus tard.
9 Indicateur de Fonction	Lavage IntensePour laver la vaisselle très sale, difficile à nettoyer. (Il ne peut être utilisé qu'avec Normal, ECO, Verres.)Séchage SupplémentairePour un meilleur résultat de séchage. (Il ne peut être utilisé qu'avec Normal, ECO, Verres.)
10 Indicateur d'alerte	Liquide de RincageSi l'indicateur est allumé cela signifie que le lave vaisselle manque de liquide de rinçage et nécessite une recharge.SelSi l'indicateur est allumé cela signifie que le lave vaisselle manque de sel et nécessite une recharge.RobinetSi l'indicateur est allumé cela signifie que le robinet est fermé

11 Écran

Affiche le temps restant, le temporisateur, la température, la progression du lavage, le code d'erreur, etc., le verrouillage enfant.Affichage des étapes de lavage :de gauche à droite, il y a quatre phases : prélavage, lavage principal, rinçage et séchage. Si le programme sélectionné comporte 4 étapes, toutes seront activées. S'il n'y a que 3 étapes, seulement 3 indicateurs seront allumés. Lorsque la procédure de lavage est à l'étape correspondante, l'indicateur correspondant clignote.

Lumiere de fonctionnement

Lorsque le lave vaisselle fonctionne, une lumière bleue indiquant le fonctionnement sera projetée sur le sol. Elle sera affiché dans la zone inférieure droite.

Chargement des paniers conformément à la NORME EN50242 :

1. Panier supérieur :

Numéro	Article
1	Tasses
2	Soucoupes
3	Bol moyen
4	Bol petit
5	Verres

2. Panier à vaisselle :

Numéro	Article
6	Grand bol
7	Plats à Dessert
8	Plats à Dejeuner
9	Plats à Dîner
10	Plat ovale

3. Tiroir à couverts

Compartiment supérieur

4 7 6 5 8 3

Compartiment inférieur

Informations pour comparaison

Tests conformément à EN 50242

Capacité : 8 couverts

Position du panier supérieur : position inférieure

Programme : ECO

Réglage du liquide de rinçage : 6

Réglage adoucisseur : H4

Numéro	Art.
1	Cuillères Soupe
2	Fourchettes
3	Couteaux
4	Cuillères à thé
5	Petites cuillères
6	Cuillères service
7	Fourchette service
8	Cuillères à sauce

Tableau des cycles de lavage

Le tableau ci-dessous indique les programmes les mieux adaptés aux niveaux de résidus alimentaires et la quantité de détergent nécessaire. Il affiche également diverses informations sur les programmes.

(●) Signifie : nécessité de remplir de liquide le distributeur de liquide de rinçage.

Programme	Description du Cycle	Détergent Pré/Principal	Running Time(min)	Energie (Kwh)	Eau (L)	Liq Rinç
Auto	Prelavage(45°C)Lavage(65°C)RinçageRinçage(70°C)Séchage	4/20g1 piece	150	0.85~1.05	7.5~10	●
Normal	Prélavage(45°C)Lavage(60°C)RinçageRinçage70°C)Séchage	4/20g	150	1,05	12,5	●
ECO(*EN 50242)	PrélavageLavage(45°C)Rinçage(65°C)Séchage	4/20g	185	0,72	8	●
Verre	PrélavageLavage(45°C)RinçageRinçage(60°C)Séchage	4/20g	95	0,7	10.5	●
Rapid	Lavage(45°C)RinçageRinçage(55°C)	15g	35	0,52	7	○
Trempage	Prelavage		15	0.02	2.5	○

Remarque :

EN 50242 : Ce programme est le cycle test. Il s'agit d'informations pour le test de comparabilité selon EN 50242.

Démarriage du cycle de lavage

1. Sortez les paniers supérieur et inférieur, placez la vaisselle puis remettez les paniers. Il est recommandé de charger le panier inférieur en premier, puis le panier supérieur.
2. Versez le détergent.
3. Branchez la fiche à la prise. Pour en savoir plus sur l'alimentation électrique, reportez-vous à la dernière page « Fiche produit ». Vérifiez que le robinet d'alimentation en eau est ouvert au maximum.
4. Ouvrez la porte, appuyez sur le bouton Démarrage pour allumer l'appareil.
5. Sélectionnez un programme, le voyant correspondant s'allume. Appuyez sur le bouton Démarrage/Pause et le lave-vaisselle démarre son cycle.

Changer de programme en cours de cycle

Un cycle de lavage ne peut être modifié que s'il a fonctionné pendant une courte période, sinon le détergent peut avoir déjà été libéré et le lave-vaisselle peut avoir déjà vidé l'eau de lavage. Si tel est le cas, le lave-vaisselle doit être réinitialisé et le distributeur de détergent doit être rempli. Pour réinitialiser le lave-vaisselle, suivre les instructions ci-dessous :

1. Appuyer sur le bouton Start / Pause pour suspendre le lavage.
2. Appuyer sur le bouton de programme pendant plus de 3 secondes - le programme sera annulé.
3. Appuyer sur le bouton de programme pour sélectionner le programme souhaité.
4. Appuyer sur le bouton Start / Pause, le lave-vaisselle continuera de fonctionner après 10 secondes.

Vous avez oublié un plat ?

Si vous avez oublié un plat, vous pouvez l'ajouter à tout moment avant l'ouverture du distributeur de détergent. Dans ce cas, suivez les instructions suivantes:

1. Appuyez sur le bouton Démarrage/Pause pour mettre en pause le lavage.
2. Une fois que le bras d'aspersion s'est arrêté, vous pouvez ouvrir complètement la porte.
3. Ajoutez les plats oubliés.
4. Fermez la porte.
5. Appuyez sur le bouton Démarrage/Pause, et au bout de 10 secondes, le lave-vaisselle se remet en marche.

Avertissement

Il est dangereux d'ouvrir la porte en milieu de cycle, car la vapeur pourrait vous brûler.

La porte et le joint de porte

Nettoyez les joints de porte régulièrement à l'aide d'un chiffon doux humide pour éliminer les restes de nourriture. En plaçant les assiettes dans le lave-vaisselle, des restes de nourriture ou de boissons peuvent tomber sur les côtés de la porte. Ces surfaces ne relèvent pas de la structure du lave-vaisselle et l'eau des bras d'aspersion ne les atteint pas. Les aliments qui pourraient s'y déposer doivent être retirés avant de refermer la porte.

Le panneau de commande

S'il doit être nettoyé, frotter le panneau de commande à l'aide d'un chiffon doux humide.

Avertissement

• Pour éviter l'entrée d'eau dans le dispositif de fermeture de la porte et les composants électriques, n'utilisez pas de produits nettoyants en spray.
• N'utilisez pas de produits nettoyants abrasifs ni d'éponges à récurer sur les surfaces extérieures, car ils risquent d'endommager la finition. Certains essuie-mains en papier peuvent également rayer ou marquer la surface.

Système de filtration

Le système de filtration au fond de la structure recueille les gros résidus produits durant le cycle de lavage. Ces résidus peuvent provoquer l'obstruction du filtre. Vérifiez régulièrement l'état des filtres et nettoyez-les si nécessaire sous l'eau du robinet. Veuillez suivre les étapes suivantes pour nettoyer les filtres dans la structure de lavage.

Remarque :

Les illustrations servent uniquement de référence, car les différents modèles de systèmes de filtration et de bras d'aspersion peuvent varier.

Soulever le filtre fin du filtre principal.

1 Saisir le gros filtre et le tourner dans le sens antihoraire pour déverrouiller le filtre. Soulever le filtre vers le haut et vers l'extérieur du lave-vaisselle.

3 Les restes de nourriture plus gros peuvent être nettoyés en rinçant le filtre sous l'eau courante. Pour un nettoyage plus approfondi, utiliser une brosse de nettoyage douce.

4 Remonter les filtres dans l'ordre inverse du démontage, remettre en place l'élément filtrant et le tourner dans le sens horaire jusqu'à la flèche de fermeture.

Avertissement

• Ne pas trop serrer les filtres. Remettre en place les filtres fermement, sinon des débris grossiers peuvent pénétrer dans le système et provoquer un blocage.
• Ne JAMAIS utiliser le lave-vaisselle sans les filtres en place. Une remise en place incorrecte des filtres peut réduire le niveau de performance de l'appareil et endommager la vaisselle et les ustensiles.

Bras gicleur

Il est nécessaire de nettoyer régulièrement les bras gicleurs car les produits chimiques de l'eau dure peuvent obstruer les jets et les rotations des bras gicleurs.

Pour nettoyer les bras gicleurs, suivre les instructions ci-dessous :

Pour retirer le bras gicleur supérieur, maintenir l'écrou au centre et tourner le bras gicleur dans le sens antihoraire pour le retirer.

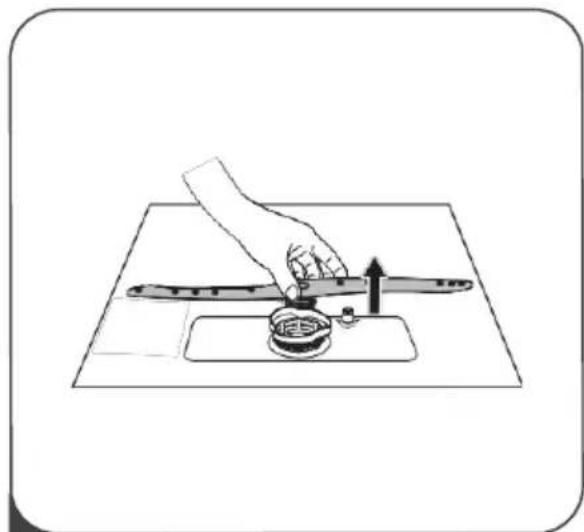

2 Pour retirer le bras gicleur inférieur, tirer le bras gicleur vers le haut.

3 Laver les bras à l'eau savonneuse et tiède et utiliser une brosse douce pour nettoyer les gicleurs. Les remplacer après les avoir soigneusement rincés.

Protection antigel

Adoptez les mesures nécessaires pour que le lave-vaisselle ne gèle pas durant l'hiver. Chaque fois que vous lancez un cycle de lavage :

1. Coupez l'alimentation électrique jusqu'au lave-vaisselle.
2. Éteignez l'alimentation en eau et débranchez le tuyau d'arrivée d'eau de la valve d'eau.
3. Évacuez l'eau du tuyau d'arrivée et de la valve d'eau. (Utilisez un récipient pour collecter l'eau.)
4. Rebranchez le tuyau d'arrivée d'eau à la valve d'eau.
5. Retirez le filtre au fond de la cuve et utilisez une éponge pour retirer l'eau dans le puisard.

Après chaque lavage

Après chaque lavage, coupez l'alimentation en eau jusqu'à l'appareil et laissez la porte légèrement entrouverte pour que l'humidité et les odeurs puissent s'échapper.

Débranchez la fiche

Avant d'effectuer des tâches de nettoyage ou d'entretien, débranchez toujours la fiche de la prise.

Ne pas utiliser de produits nettoyants abrasifs ni de solvants

Pour nettoyer l'extérieur et les parties en caoutchouc, n'utilisez pas de produits nettoyants abrasifs ni de solvants. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse.

Pour éliminer les taches de la surface intérieure, utilisez un chiffon imbibé d'eau et d'un peu de vinaigre, ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle.

Si vous n'allez pas utiliser l'appareil pendant un certain temps

Il est conseillé d'effectuer un cycle de lavage à vide et de retirer ensuite la fiche de la prise de courant, de couper l'alimentation en eau et de laisser la porte légèrement entrouverte. Ainsi, les joints de porte dureront plus longtemps et l'on évitera la formation d'odeurs à l'intérieur de l'appareil.

Déplacement de l'appareil

Si vous devez déplacer l'appareil, essayez de le garder en position verticale. Si cela est absolument nécessaire, il peut être posé sur le dos.

Joints

L'un des facteurs à l'origine de la formation d'odeurs dans le lave-vaisselle est la nourriture qui reste coincée dans les joints. Un nettoyage périodique à l'aide d'une éponge humide évitera que cela ne se produise.

Avant de faire appel au service après-vente

Consultez les tableaux des pages suivantes, cela peut vous éviter d'avoir à appeler le service après-vente.

Problè me	Causes possibles	Solution
Le lave-vaisselle ne dé marre pas.	Le fusible a grillé ou le disjoncteur s'est dé clenché .	Remplacez le fusible ou ré armez le disjoncteur. Dé branchez tout autre appareil branché sur le même circuit é lectrique que le lave-vaisselle.
	L'appareil n'est pas sous tension.	Vé rifiez que le lave-vaisselle est allumé et que la porte est bien fermé e. Vé rifiez que le câ ble d'alimentation est correctement branché à la prise murale.
	La pression d'eau est faible.	Vérifiez que le tuyau d'alimentation d'eau est correctement raccordé et que le robinet d'eau est ouvert.
	La porte du lave-vaisselle n'est pas correctement fermé e.	Vé rifiez que la porte est correctement fermé e.
L'eau n'est pas pompé e depuis le lave-vaisselle.	Le tuyau de vidange est tordu ou coincé .	Vé rifiez le tuyau de vidange.
	Filtre bouché .	Vé rifiez la saleté du filtre.
	L'évier de la cuisine est bouché .	Vérifiez l'évier de la cuisine pour vous assurer qu'il se vide correctement. Si le problème est que l'évier de la cuisine n'évacue pas bien l'eau, vous pourriez avoir besoin de faire appel à un plombier plutôt qu'à un réparateur de lave-vaisselle.
Mousse dans la cuve	Mauvais dé tergent.Produit de rinç age renversé.	Utilisez uniquement des dé tergents spé cifiquement conç us pour les lave-vaisselle, afin d'éviter la formation de mousse. Si de la mousse se forme, ouvrez le lave-vaisselle et attendez que la mousse s'évapore. Versez 4 litres d'eau froide dans le fond du lave-vaisselle. Fermez la porte du lave-vaisselle et sé lectionnez un cycle de lavage. Initialement, le lave-vaisselle vidange toute l'eau. Une fois la phase de vidange terminé e, ouvrez la porte et vé rifiez que la mousse a disparu. Ré pé tez cette opé ration si né cessaire.Essuyez toujours immé diatement le produit de rinç age renversé.
Taches à l'intérieur de la cuve	Il se peut qu'un dé tergent contenant des colorants ait été	Veillez à ce que le dé tergent ne contienne pas de colorant.
Film blanc dans la surface intérieure.	Miné raux durs contenus dans l'eau.	Pour nettoyer l'intérieur, utilisez une éponge humide et du dé tergent pour lave-vaisselle, ainsi que des gants en caoutchouc. N'utilisez jamais de produit nettoyant autre que du dé tergent pour lave-vaisselle, pour é viter la formation de mousse.
Traces de rouille sur les couverts.	Les couverts en question ne sont pas ré sistants à la corrosion.	Évitez de laver dans le lave-vaisselle des articles qui ne sont pas ré sistants à la corrosion.
	Aucun programme ne s'est exécuté après l'ajout de sel pour lave-vaisselle. Des traces de sel sont rentré es dans le cycle de lavage.	Lancez toujours un programme de lavage sans vaisselle après avoir ajouté du sel. Ne sé lectionnez pas la fonction Turbo (si elle existe), après savoir ajouté du sel de lave-vaisselle.
	l'adoucisseur est mal fermé.	Vé rifiez que le couvercle de l'adoucisseur est bien fermé.
Bruit de cognement dans le lave-vaisselle.	Un bras d'aspersion tape contre un article placé dans le panier.	Interrompez le programme et replacez les articles génant le bras d'aspersion.
Bruit de cliquetis dans le lave-vaisselle.	De la vaisselle bouge dans le lave-vaisselle.	Interrompez le programme et replacez les articles de vaisselle.
Bruit de cognement dans les tuyaux d'eau.	Cela peut être dû à l'installation sur place ou à la section transversale des tuyaux.	Cela n'a aucune incidence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
La vaisselle n'est pas propre.	La vaisselle n'a pas été correctement placé e	Voir « Pré parer et charger la vaisselle » p.15
	Le programme n'était pas assez intensif.	Sé lectionnez un programme plus intensif.
La vaisselle n'est pas propre.	Une quantité insuffisante de utilisé e.	Utilisez plus de dé tergent ou changez de dé tergent.
	Certains articles bloquent le mouvement des bras d'aspersion.	Replacez les articles pour qu'ils n'entravent pas la rotation des bras d'aspersion.
	Le dispositif defiltration n'est paspropre ou n'est pascorrectement placé dans le fond de lacuve de lavage. Celapeut provoquer lebouchage desorifices du bras d'aspersion.	Nettoyez ou placez le filtre correctement. Nettoyez les orifices du bras d'aspersion.
Les articles en verre sont opaques.	Cela est dû à la combinaison d'eau douce et d'un excès de détergent.	Utilisez moins de détergent si l'eau de votre région est douce et sé lectionnette cycle le plus court pour laver lesarticles en verre et que ceux-ci restentpropres.
Des taches blanches apparaissent sur les assiettes et les verres.	L'eau dure de votre région peut donner lieu à des dé pô ts de calcaire.	Ajoutez plus de dé tergent.
Marques noires ou grises sur la vaisselle.	Les ustensiles en aluminium ont frotté contre la vaisselle.	Éliminez ces marques avec un nettoyant lé gè rement abrasif.
Il reste du dé tergent dans le distributeur.	La vaisselle bloque le distributeur de dé tergent.	Placez la vaisselle correctement.
La vaisselle n'est pas sè che.	La vaisselle n'a pas été placé e correctement.	Chargez le lave-vaisselle tel qu'indiqué dans les consignes.
	La vaisselle a été sortie trop tôt.	Ne videz pas le lave-vaisselle immé diatement le lavage.Ouvrez lé gè rement la porte pour faire sortir la vapeur. Sortez la vaisselle lorsque la tempé rature inté rieure est sû re. Sortez d'abord le panier inférieur pour éviterque de l'eau ne tombe du paniersupé rieur.
La vaisselle n'est pas sè che.	Le programme correct n'a pas été sé lectionné .	Avec un programme court, latempé rature de lavage est plus basse,ce qui réduit les performances delavage.Sé lectionnez un programme avec une durée e de lavage pluslongue.
	Utilisation de couverts au revêtement de mauvaise qualité .	La vidange de l'eau est plus difficileavec ce type d'articles. Les couvertset la vaisselle de ce type ne sont pas conç us pour être lavés dans le lave-vaisselle.

CODES d'erreur

Si le lave-vaisselle ne fonctionne pas correctement, il affichera des codes d'erreur pour les identifier :

Codes	Signification	Causes possibles
E1	Durée d'entrée plus longue	Le robinet n'est pas ouvert, ou l'alimentaon en eau est restreinte, ou la pression d'eau est trop faible
E3	N'aeint pas la température souhaitée	L'élément chuant ne fonconne pas correctement
E4	Débordement	Un élément du lave-vaisselle fuit.
Ed	Échec de communicaon entre la carte de circuit imprimé principale et celle de l'écran	Ouvrez le circuit ou rompez le câblage du disposif de communicaon

Avertissement

• En cas de débordement, coupez le système d'approvisionnement en eau principal avant de contacter le service après-vente.
• S'il y a de l'eau dans le fond de la cuve à cause d'un débordement ou d'une petite fuite, l'eau doit être retirée avant de redémarrer le lave-vaisselle.

Certificat de garantie PANDO

INOXPAN S. L., vous remercie pour le choix et la confiance placés dans un produit de notre marque Pando, qui se distingue par sa qualité, son design et son innovation, fidèle à ses origines et ses engagements.

Conditions de garantie PANDO:

Cet appareil bénéficie d'une garantie de 2 ans à compter de la date d'achat et le couvre contre tout défaut de fabrication affectant son bon fonctionnement. Pour sa validité, il est indispensable de présenter la facture ou le reçu d'achat au technicien du Service Officiel Agréé Pando. Pendant cette période, la Société s'engage à remplacer ou réparer gratuitement toute pièce défectueuse ou tout défaut de fabrication de l'appareil, jusqu'à ce qu'il parvienne à son bon fonctionnement, ainsi que la main-d'œuvre et les frais nécessaires encourus à la suite de cette réparation ou remplacement.

Exclusions de la garantie PANDO:

Il ne sera pas couvert par la garantie ou il pourrait être cause de son annulation, dans ces cas l'utilisateur devant supporter les frais de matériel, de main-d'œuvre et de déplacement du service technique, les cas suivants :

• Dysfonctionnement de l'appareil ou endommagement de celui-ci en raison du non-respect des règles, instructions et recommandations indiquées dans le manuel d'utilisation et d'installation de l'appareil.
• Endommagement de l'appareil, du mobilier ou des éléments externes en raison d'une mauvaise installation ou d'une mauvaise manipulation de l'appareil et de ses éléments de raccordement, tels que le câble d'alimentation, le raccordement d'eau, le raccordement au drain, etc.
• Lorsque l'appareil est destiné à un usage non domestique auquel il n'est pas destiné.
• Examens de l'installation ou du fonctionnement normal. Ni nettoyage ni entretien du produit.
• Pannes ou dommages causés par : le transport, l'intervention ou la manipulation de l'appareil par du personnel non autorisé ou du personnel non Pando, et par des services d'assistance technique non officiels de Pando.
• Coups, égratignures ou dommages esthétiques au produit dus à une installation, une manipulation ou une mauvaise utilisation.
• Composants esthétiques, usure, tels que panneaux, filtres, plateaux, paniers, guides, bras asperseurs et accessoires.
• Rouille ou taches sur l'acier ou la laque produites par une application incorrecte ou une exposition non protégée à des éléments corrosifs tels que des produits de nettoyage inappropriés.
• Dommages esthétiques ou corrosifs des meubles ou des éléments extérieurs de l'appareil, également à l'intérieur de la cavité du lave-vaisselle tels que les murs et les accessoires intérieurs, sur la porte et le panneau, en raison de l'utilisation de produits de nettoyage inadaptés ou d'une mauvaise utilisation et dépôts inappropriés de produits de nettoyage, tels que sel, produit de rinçage ou détergent, sans suivre les instructions du manuel de l'appareil.
• Défauts et dommages causés par des agents extérieurs : anomalies d'alimentation électrique, catastrophes naturelles, phénomènes atmosphériques et géologiques, tempêtes, foudre, inondations, insectes, rongeurs, etc.
• Défauts ou dommages causés par des effets chimiques ou électrochimiques de l'eau ou par une qualité inappropriée de celle-ci telle qu'un excès de chaux. Accumulation de calcaire sur tout composant interne ou externe du lave-vaisselle.
• Dans le cas où il n'y a pas d'accès facile et sûr au retrait de l'appareil du meuble, ainsi qu'aux raccordements de courant, d'eau et d'évacuation de celui-ci, ou que les éléments du meuble empêchent son retrait facile et sûr, dans ce cas, l'utilisateur sera entièrement responsable de s'assurer que l'appareil est facilement accessible, et assumera également les frais de main-d'œuvre et de déplacement dans le cas où le service technique de Pando subirait un retard dans le temps d'intervention ou une deuxième visite à cause de l'inaccessibilité de l'appareil.

INOXPAN, S. L., est expressément exclu de toute responsabilité pour d'éventuels dommages directs ou indirects aux personnes ou aux matériaux causés par une mauvaise manipulation de l'appareil.

Coordonnées du service technique officiel agréé Pando:

https://www.pando.es/fr/service-apres-vente/

Spécifications techniques

W2 H1 H2 W1 D2 D1

Hauteur (H1)	595mm
Hauteur (H2)	590mm
Largeur (W1)	595mm
Largeur (W2)	550mm

Profondeur (D1)	20mm
Profondeur (D2)	480mm
Profondeur (D3)	930mm

Fiche produit

Fiche du lave-vaisselle domestique selon la Directive EU 1016/2010 & 1059/2010 :

Marque	Pando
Type / Description	PLI-7360
Nombre de couverts Standard indiqué	8
Classe Efficacité énergétique	A+
Consommation d'énergie annuelle 2	205 kWh
Consommation d'énergie du cycle de nettoyage standard	0.72 kWh
Consommation d'énergie en mode arrêt	0.45 W
Consommation d'énergie du mode on	0.49 W
Consommation Annuelle d'eau 3	2240 litres
Classe d'efficacité de séchage	A
Cycle de nettoyage standard	ECO 45°C
Durée du programme du cycle de nettoyage standard	185 min
Niveau de bruit	49 dB(A) re 1 pW
Montage	Intégré
Peut être intégré	OUI
Consommation d'énergie	1380-1620 W
Tension / fréquence nominale	220-240V/50Hz
Pression d'eau (pression d'écoulement)	0.04-1.0MPa=0.4-10 bar

Remarque :

1 A (efficacité la plus élevée) à D (efficacité la plus faible) 2 Consommation d'énergie basée sur 280 cycles de nettoyage standard utilisant un remplissage à eau froide et la consommation des modes basse consommation. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. 3 Consommation d'eau basée sur 280 cycles de nettoyage standard. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé. 4 A (efficacité la plus élevée) à G (efficacité la plus faible) 5 Ce programme convient au nettoyage de la vaisselle sale et normalement sale. Il s'agit du programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.

Risque d'électrocution

Coupez l'alimentation électrique avant d'installer le lave-vaisselle.

Le non-respect de cette consigne peut provoquer une électrocution, voire la mort.

Attention

L'installation des tuyaux et des équipements électriques doit être prise en charge par des professionnels.

Pour votre sécurité personnelle :

• N'utilisez pas de rallonge ou d'adaptateur électrique avec cet appareil.
• Vous ne devez en aucun cas couper ou retirer la broche de mise à la terre du câble d'alimentation.

Exigences électriques

Veuillez lire la plaque signalétique pour connaître la tension nominale et brancher le lave-vaisselle sur une alimentation appropriée. Utilisez le fusible nécessaire, de

10 A/13 A/16 A, un fusible temporisé ou un disjoncteur recommandé et prévoyez un circuit indépendant servant uniquement pour cet appareil.

Raccordement électrique

Assurez-vous que la tension et la fréquence d'alimentation correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement sur une prise électrique correctement mise à la terre. Si la prise électrique à laquelle l'appareil doit être raccordé n'est pas adaptée à la fiche, remplacez la prise, au lieu d'utiliser des adaptateurs ou similaires, car cela pourrait provoquer une surchauffe et des brûlures.

Raccordement d'eau froide

Reliez le tuyau d'alimentation d'eau froide à un raccord fileté de 3/4 (pouces) et assurez-vous qu'il est fermement en place.

Si les tuyaux d'eau sont neufs ou qu'ils n'ont pas été utilisés pendant un certain temps, laissez l'eau couler pour vous assurer qu'elle est propre. Cette précaution est

nécessaire pour éviter de bloquer l'arrivée d'eau et d'endommager l'appareil.

tuyau d'alimentation ordinaire

Le tuyau d'alimentation de sécurité est constitué de doubles parois. Le système du tuyau garantit son intervention en bloquant l'écoulement de l'eau en cas de rupture du tuyau d'alimentation et lorsque l'espace d'air entre le tuyau d'alimentation lui-même et le tuyau ondulé externe est plein d'eau.

Avertissement

Un tuyau raccordé à une douchette peut éclater s'il est installé sur la même ligne d'eau que le lave-vaisselle. Si votre évier en possède un, il est recommandé de débrancher le tuyau et de boucher l'orifice.

Comment brancher le tuyau d'alimentation de sécurité

1. Tirez les tuyaux d'alimentation de sécurité pour les retirer complètement du compartiment situé à l'arrière du lave-vaisselle.
2. Serrez les vis du tuyau d'alimentation de sécurité au robinet fileté de 3/4 pouces.
3. Ouvrez complètement l'arrivée d'eau avant d'utiliser le lave-vaisselle.

Comment débrancher le tuyau d'alimentation de sécurité

1. Coupez l'eau.
2. Retirez le tuyau d'alimentation de sécurité du robinet.

Raccordement des tuyaux de vidange

Insérer le tuyau de vidange dans un conduit de vidange d'un diamètre minimum de 4 cm, ou le laisser pendre dans l'évier, en évitant de le plier ou de le tordre. La hauteur du conduit de vidange doit être inférieure à 750 mm. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau pour éviter son reflux.

⚠️ Veuillez fixer solidement le tuyau de vidange dans la position A ou la position B

Plan de travail Counter A B MAX 750mm Arrière du lavevaiselle Tuyau de vidange Entrée d'Eau Conduit de Vidange Câbles Principaux φ 40mm

Comment vidanger l'excès d'eau des tuyaux

Si l'évier est 1000mm plus élevé par rapport au sol, l'excès d'eau dans les tuyaux ne peut pas être évacué directement dans l'évier. Il sera nécessaire de drainer l'excès d'eau des tuyaux dans un bol ou un récipient approprié qui est maintenu à l'extérieur et plus bas que l'évier.

Sortie d'eau

Brancher le tuyau de vidange d'eau. Le tuyau de vidange doit être correctement installé pour éviter les fuites d'eau. S'assurer que le tuyau de vidange d'eau n'est pas plié ou écrasé.

Rallonge flexible

En cas de besoin d'une rallonge de tuyau de vidange, s'assurer d'utiliser un tuyau de vidange similaire.

Elle ne doit pas dépasser 4 mètres; sinon, l'effet de nettoyage du lave-vaisselle pourrait être réduit.

Branchement du syphon

Le raccord d'évacuation doit être situé à une hauteur inférieure à 100 cm (maximum) du fond du lave-vaisselle. Le tuyau de vidange d'eau doit être raccordé.

Mise en place de l'appareil

Positionner l'appareil à l'emplacement souhaité. L'arrière doit reposer contre le mur se trouvant derrière et les côtés, le long des armoires ou des murs adjacents. Le lave-vaisselle est équipé de tuyaux d'alimentation en eau et de vidange qui peuvent être positionnés à droite ou à gauche pour faciliter une installation correcte.

Étape 1. sélection du meilleur emplacement pour le lave-vaisselle

La position d'installation du lave-vaisselle doit être proche des tuyaux d'entrée et de vidange et du cordon d'alimentation existants.

Illustrations des dimensions du meuble et de la position d'installation du lave-vaisselle.

1. Moins de 5 mm entre le haut du lave-vaisselle et le meuble et la porte extérieure alignée sur le meuble.

20 100 80 550 600 60 600

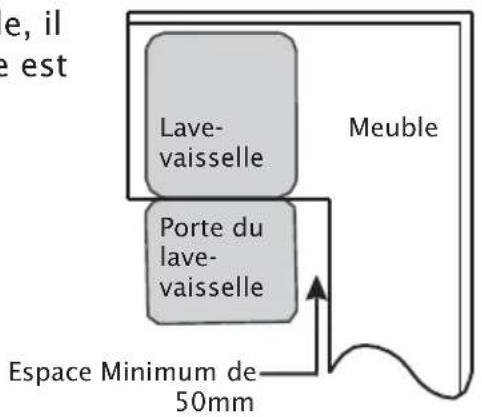

1. Si le lave-vaisselle est calé au coin du meuble, il doit y avoir un peu d'espace lorsque la porte est ouverte.

e, il e est Lave- vaisselle Porte du lave- vaisselle Meuble Espace Minimum de 50mm

Étape 2. Installation du lave-vaisselle dans le meuble

https://www.pando.es/fr/service-apres-vente/

W2 H1 H2 W1 D2 D1

(Toutes les images sont uniquement à titre indicatif, veuillez voir le produit réel pour plus de détails. Des photos plus spécifiques et le processus d'installation sont fournis dans les instructions.)

S'assurer qu'une mise à la terre appropriée existe avant utilisation

Mise à niveau de l'appareil

Une fois que l'appareil est positionné pour la mise à niveau, la hauteur du lave-vaisselle peut être modifiée en ajustant le niveau de vissage des pieds. Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2 °.

Branchement eau CHAUDE

Connecter le tuyau d'alimentation en eau froide à un connecteur fileté 3/4 pouces et s'assurer qu'il est bien fixé en place. Si les conduites d'eau sont neuves ou n'ont pas été utilisées pendant une période prolongée, laisser couler l'eau pour s'assurer que l'eau est claire. Cette précaution est nécessaire pour éviter le risque d'obstruction de l'arrivée d'eau et d'endommager l'appareil.

NE PAS JOUER avec le lave-vaisselle ni s'asseoir DESSUS

Garder les enfants à l'écart du détergent et du liquide de rinçage, éloigner les enfants de la porte ouverte du lave-vaisselle, il pourrait encore y avoir du détergent à l'intérieur. Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Veuillez accrocher le TUYAU d'évacuation position a ou b

Face REMAROLE La partie supérieure du tuyau doit être inférieure à 1000mm. Conduit d'évacu A B Compteur Mé de 1000mm e 42 mm

Insérer le tuyau d'évacuation dans le conduit d'évacuation de diamètre min 40mm, ou le laisser pendre dans l'évier, en veillant à ne pas le plier ni le tordre. La partie supérieure du tuyau doit être inférieure à 1000mm.

Remarque: ces instructions ne s'appliquent qu'aux machines disposant d'un adoucisseur d'eau.

1. Avant le premier lavage, ajouter 1.5kg de sel pour lave-valisselle et ensuite remplir le réservoir à sel avec de l'eau. 2. N'utilisez que du sel adoucissant adapté aux lave-vaisselles domestiques. 3. Utiliser l'entonnoir à sel pour remplir le réservoir à sel.
2. Remplir le réservoir de sel juste avant de démarrer l'un des programmes de lavage complets pour éviter la corrosion.
3. Après avoir rempli le récipient, revisser fermement le bouchon dans le sens horaire. REMARQUE: Dans le cas où un détergent multifonctionnel comme des pastilles de détergent "3 en 1" est utilisé et que de nombreuses taches apparaissent sur la vaisselle et les verres, il faut immédiatement activer l'adoucisseur d'eau du lave-vaisselle en utilisant du sel régénérant pour lave-vaisselle. Immédiatement après avoir rempli le réservoir à sel de sel, un programme de lavage doit être lancé, sinon le système du filtre ou de la pompe ou d'autres parties importantes de la machine peuvent être endommagés par l'eau salée, ce qui annulerait la garantie. Le couvercle étanche doit être correctement fermé afin d'éviter que le sel ne sorte du réservoir et ne provoque des dommages tels que la rouille sur les composants. De plus, un couvercle étanche mal fermé peut endommager l'adoucisseur d'eau au cas où l'eau entrerait.

Utiliser de la vaisselle adaptée

Ne pas placer d'articles non résistants à la chaleur. En cas de nouveaux plats, s'assurer qu'ils sont adaptés au lave-vaisselle.

AJOUTER DÉTERGENT

Afin d’éviter d’endommager la machine, vous devez utiliser un détergent spécial pour lave-vaisselle uniquement. Le détergent en poudre doit toujours être placé dans le distributeur de détergent, jamais dans la cuve du lave-vaisselle. Veuillez vous assurer que le couvercle du distributeur est fermé avant de fermer la porte du lave-vaisselle.

Ouvrez

Nettoyage des BRAS gicleurs

Il est nécessaire de nettoyer régulièrement les bras gicleurs car les produits chimiques de l'eau dure obstrueraient les jets et les rotations des bras gicleurs. Pour retirer le bras gicleur supérieur, maintenez l'écrou, tournez le bras dans le sens horaire pour le retirer. Pour retirer le bras gicleur inférieur, tirez le bras gicleur vers le haut. Lavez les bras à l'eau savonneuse et tiède et utilisez une brosse douce pour nettoyer les gicleurs. Les remplacez après les avoir rincés.

LAVAGE du filtre

Afin d’éviter que les filtres ne soient coincés par les aliments et les particules de saleté et d’assurer un bon effet de lavage, il est nécessaire de nettoyer le système de filtre au moins une fois par semaine. Il est fortement recommandé de : vérifier si les filtres sont en bonne position avant utilisation.

AJOUTER LIQUIDE DE RINÇAGE

1 OUVRIR

Si votre lave-vaisselle est équipé d'un élément de chauffage visible, veuillez ne pas placer le panier à couverts au-dessus de l'élément de chauffage. La température élevée de l'élément de chauffage peut endommager le panier à couverts.

Remarque:

Les taches de rouille sur les pièces à l'intérieur du lave-vaisselle peuvent être causées par l'eau entrante qui emporte parfois des particules rouillées, causées par une vieille alimentation en eau.

Dans le cas où des taches de rouille apparaissent sur les pièces à l'intérieur de la machine, veuillez essuyer toute rouille simplement avec un chiffon.

Il est normal que le panier à couverts soit généralement en contact avec des plats souillés par des aliments colorés, comme la sauce tomate, il peut alors se colorer, ce qui est un phénomène normal.

Avertissement!

Il est dangereux d'ouvrir la porte lors du lavage, car l'eau chaude peut vous brûler.
