MANUAL DE UTILIZADOR PLI7360 Pando

Tabla ciclos de lavado....27

Iniciar un ciclo de lavado....28

Cuidado del exterior ....30

Cuidado del exterior

Cuidado del interior

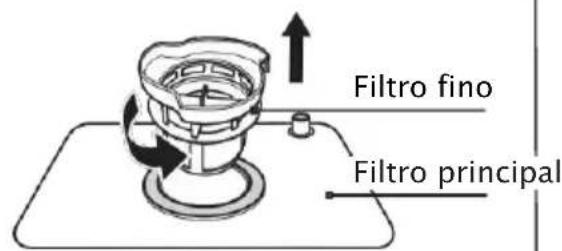

Sistema de filtrado

No usar limpiadores abrasivos ni disolventes

Manual de uso e instalação Certificado de Garantia

Em primeiro lugar, queremos agradecer-lhe a confiança depositada na nossa empresa pela aquisição de um dos nossos produtos. Estamos certos de que tomou a decisão mais acertada.

Na Pando, não só oferecemos produtos de primeira qualidade, mas também dispomos de uma equipa de profissionais que o atenderão e o ajudarão em qualquer consulta que se justifique na hora da instalação e ao funcionamento.

Convidamo-lo a visitar a nossa página web (www.pando.es), para nos conhecer melhor, onde poderá ver toda a nossa gama de produtos, com toda a informação técnica e comercial.

Nela encontrará uma ampla seleção de Chaminés Decorativas de parede, de teto, de ilha e de integração. Quatro modos de instalação que nos permitem adaptar a qualquer tipo de cozinha, segundo as necessidades apresentadas.

Também lhe mostramos a nossa coleção de eletrodomésticos, imprescindíveis em qualquer cozinha, tais como: a nova coleção de Fornos e Micro Ondas com elevadas prestações; as Placas de Indução e a Gás que o ajudarão a fazer as melhores receitas; Vinotecas e “caves” de envelhecimento para manter e conservar os seus vinhos nas melhores condições; Máquinas de lavar Loiça de integração, com tecnologia inovadora.

Tudo isto sob uma Marca com uma larguíssima trajetória com mais de 40 anos no mercado; que fabrica os seus produtos como um verdadeiro artesão, espelhando neles o melhor da sua experiência no sentido de satisfazer todas as necessidades dos nossos clientes.

Esperamos sinceramente que se divirta, experimente e desfrute do conforto e das possibilidades do que já é o seu novo aliado na cozinha. Muito obrigado.

A equipe Pando

ÍNDICE

INFORMAÇÕES SOBRE SEGURANÇA ......6

Instruções de ligação à terra....7

Eliminação....10

DESCRIÇÃO GERAL DO PRODUTO....11

CONFIGURAÇÕES INICIAIS E UTILIZAÇÃO DA MÁQUINA ...... 12

Colocar sal no amaciador....12

Amaciador para a água 14

Preparação e introdução da loiça....14

Função do abrilhantador e do detergente....18

Enchimento do compartimento de abrilhantador ....19

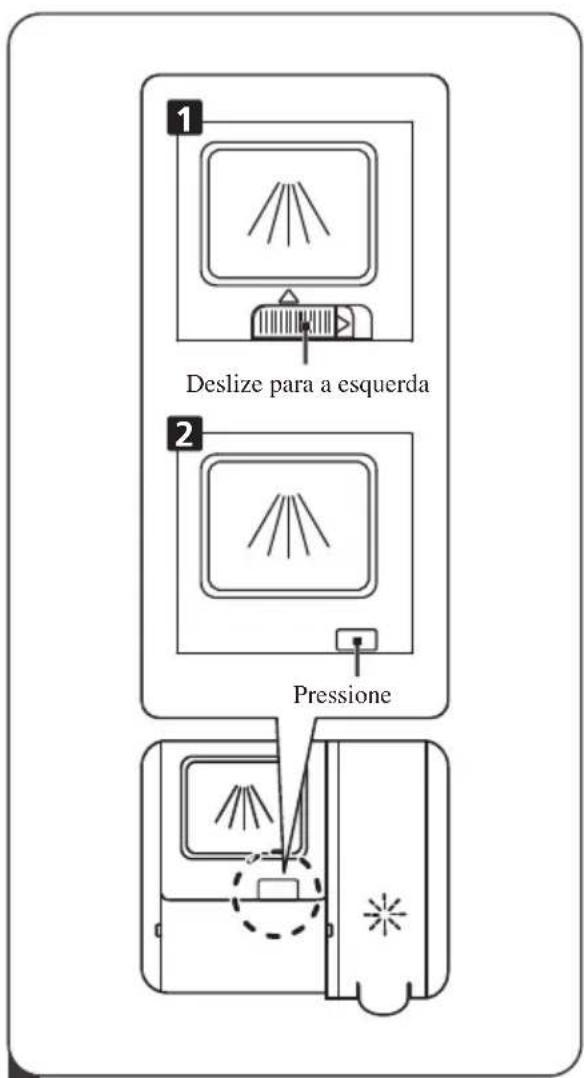

Enchimento do compartimento de detergente....20

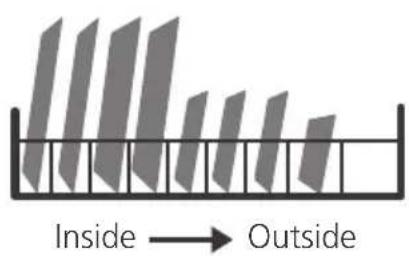

GUIA RÁPIDO....21

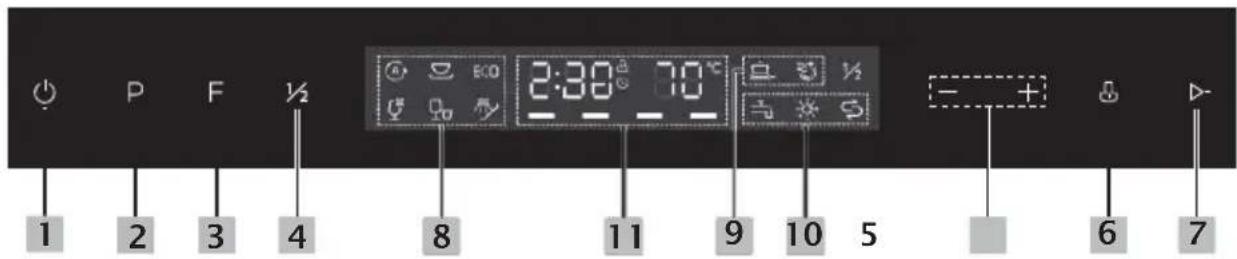

UTILIZAÇÃO DA PAINEL DE CONTROLO....22

CARREGAMENTO DOS CESTOS 25

PROGRAMAR A MÁQUINA DE LAVAR LOIÇA....27

Tabela de ciclos de lavagem ....27

Início do ciclo de lavagem....28

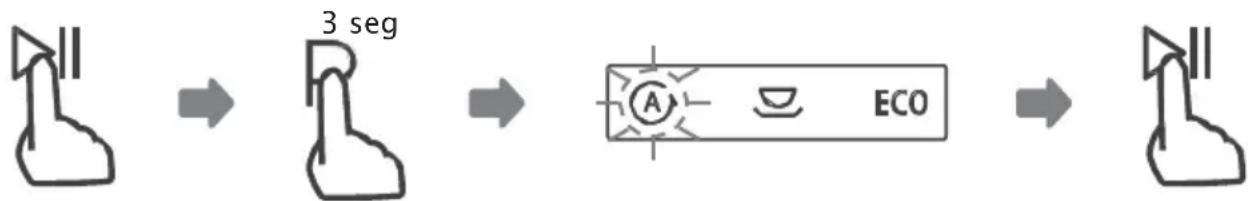

Alterar o programa a meio do ciclo 28

Esqueceu-se de colocar algo na máquina? 29

MANUTENÇÃO E LIMPEZA....30

Cuidados no exterior....30

Cuidados no interior....30

Cuidados com a máquina de lavar loiça 33

CONSELHOS DE RESOLUÇÃO DE PROBLEMAS 34

CÓDIGOS DE ERRO....37

GARANTiA 38

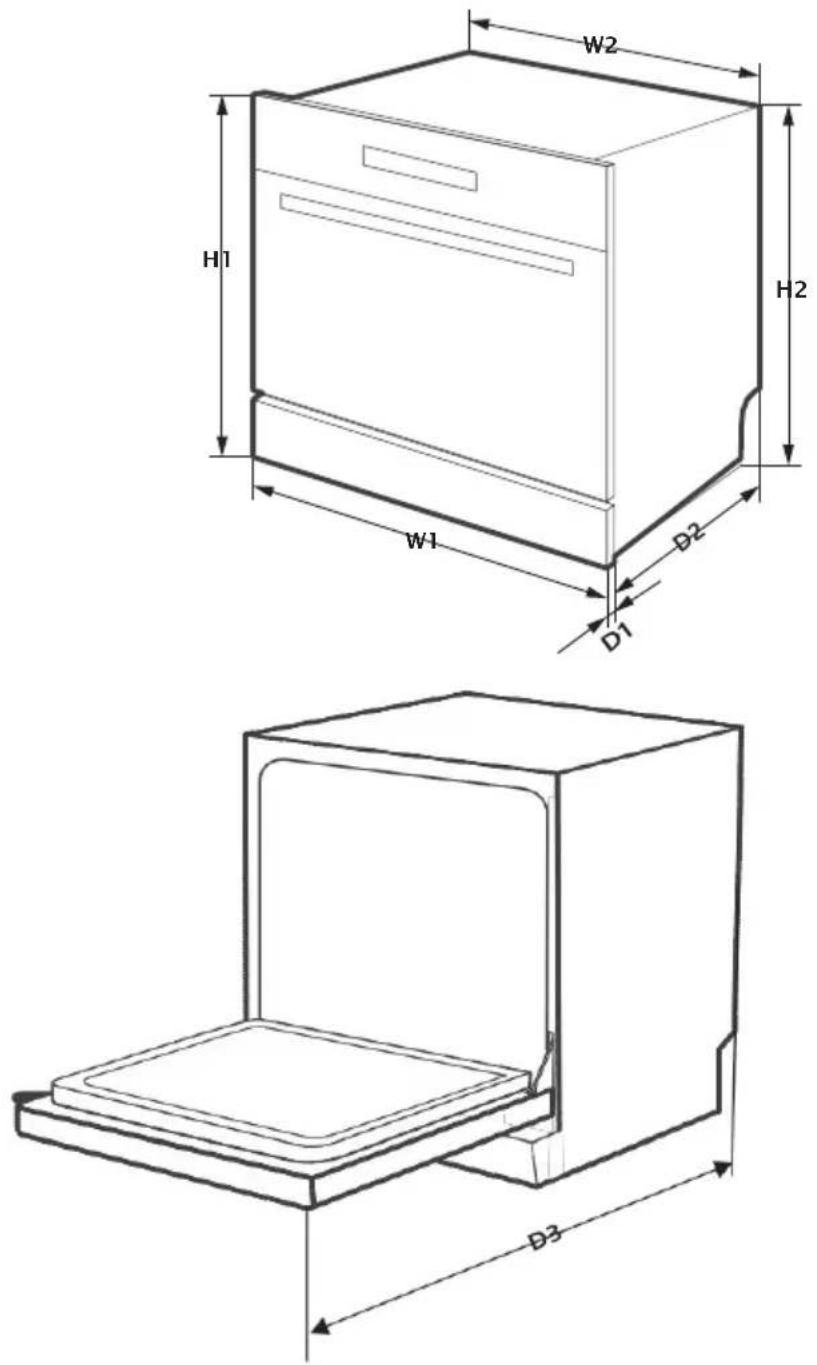

INFORMAÇÕES TÉCNICAS....39

INSTRUÇÕES DE INSTALAÇÃO......43

Acerca da ligação elétrica....44

Consumo de água e drenagem....45

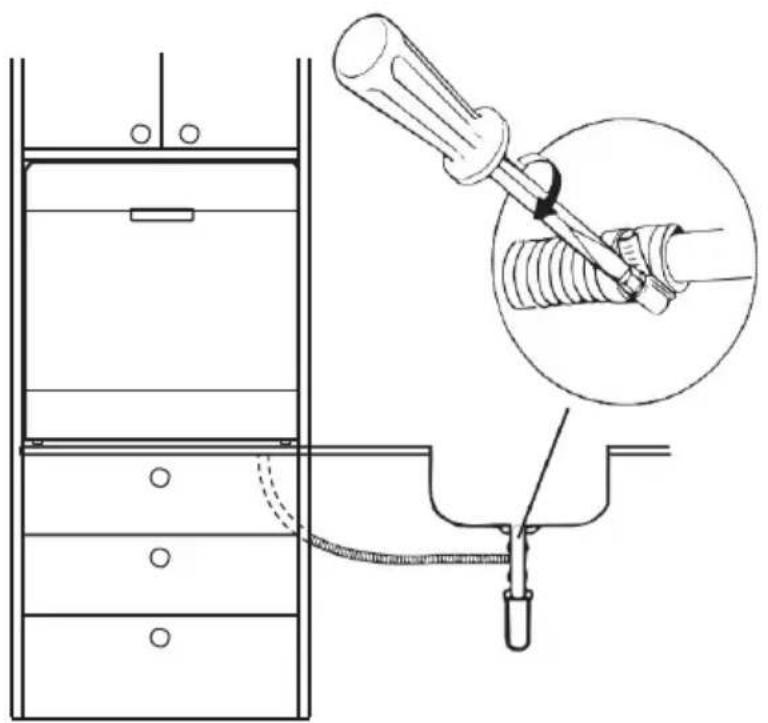

Ligação dos tubos de drenagem....46

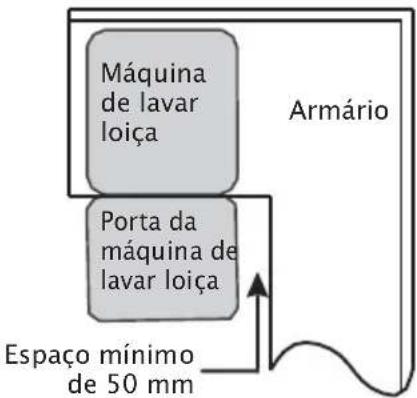

Colocação do aparelho 47

Instalação encastrada 48

NOTA:

- Consulte a secção relativa à Resolução de problemas para encontrar alguns conselhos para resolver problemas comuns.

- Caso não consiga resolver algum problema, solicite ajuda a técnico qualificado.

- O fabricante, ao seguir a sua política de desenvolvimento e atualização constantes do produto, poderá efetuar alterações sem aviso prévio.

- Em caso de perda do manual ou na eventualidade deste ficar obsoleto, pode solicitar um novo manual de utilizador ao fabricante ou vendedor.

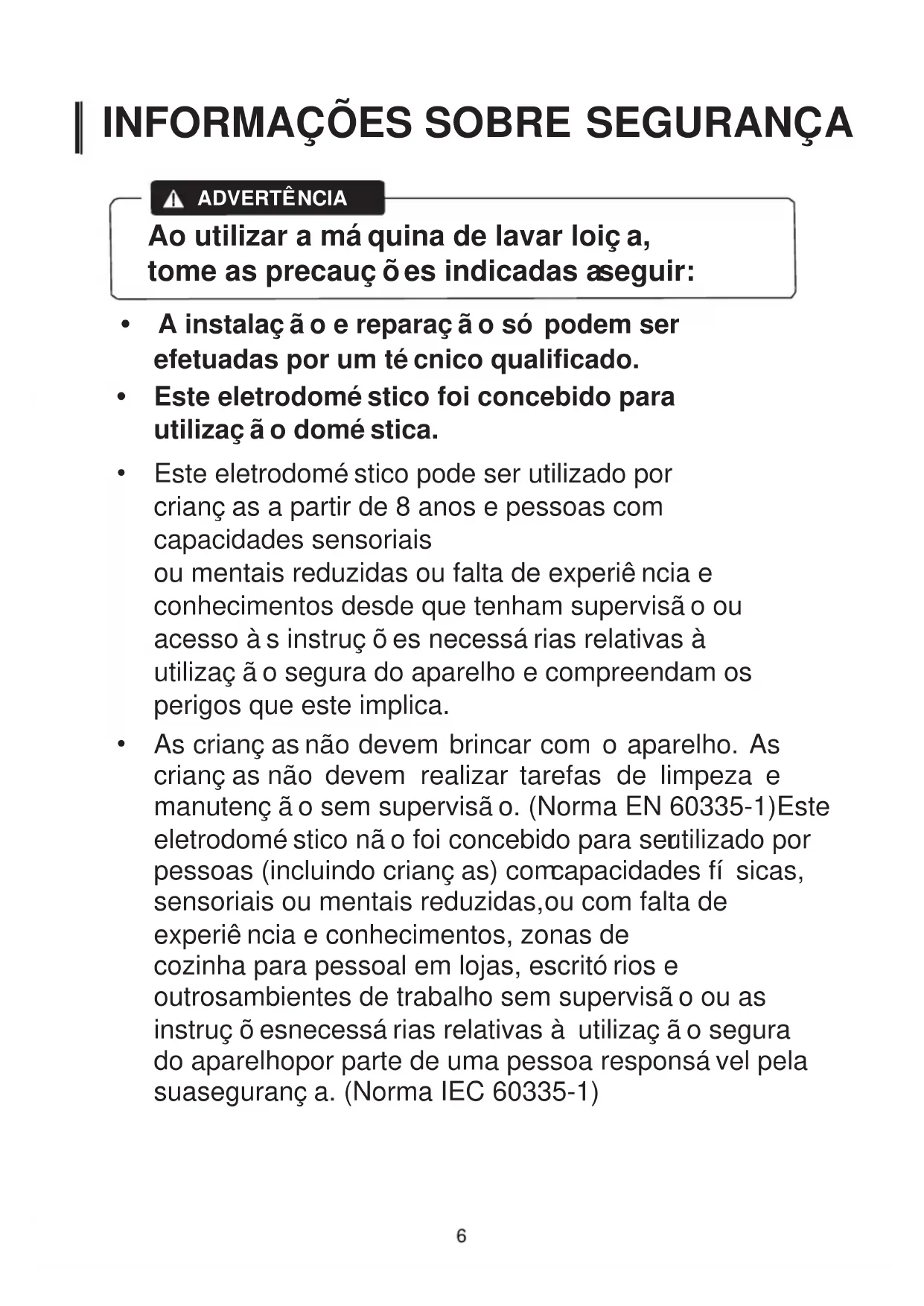

INFORMAÇÕES SOBRE SEGURANÇA

ADVERTÊNCIA

Ao utilizar a má quina de lavar loiç a, tome as precauç õ es indicadas aseguir:

- A instalaçã o e reparação só podem ser efetuadas por um técnico qualificado.

- Este eletrodomé stico foi concebido para utilizacã o domé stica.

- Este eletrodomé stico pode ser utilizado por crianças as a partir de 8 anos e pessoas com capacidades sensoriais ou mentais reduzidas ou falta de experiência e conhecimentos desde que tenham supervisão ou acesso à s instrução es necessárias relativas à utilização o segura do aparelho e compreendam os perigos que este implica.

- As crianças as não devem brincar com o aparelho. As crianças as não devem realizar tarefas de limpeza e manutenç â o sem supervisã o. (Norma EN 60335-1) Este eletrodomé stico nã o foi concebido para serutilizado por pessoas (incluindo crianças as) comcapacidades fí sicas, sensoriais ou mentais reduzidas,ou com falta de experiência e conhecimentos, zonas de cozinha para pessoal em lojas, escritó rios e outrosambientes de trabalho sem supervisã o ou as instruç ô esnecessá rias relativas à utilizacã o segura do aparelhopor parte de uma pessoa responsável pela suaseguranç a. (Norma IEC 60335-1)

• O material da embalagem pode ser perigoso para as crianças as.
• Este aparelho deve ser apenas utilizado no interior. Para evitar riscos de descarga elé trica, não submerja a unidade, o cabo ou a ficha em água ou outro lí quido.
• Desligue a ficha do aparelho antes de proceder à sua limpeza e manutenç ã o.
• Utilize um pano suave humedecido com detergente neutro e, em seguida, um pano seco.

Instruções de ligação à terra

• Este aparelho deve dispor de uma ligação à terra. Em caso de mau funcionamento ou avaria, a ligação à terra reduzirá o risco de uma descarga elétrica, oferecendo uma via de menor resistência de corrente elétrica. Este aparelho está equipado com uma ficha para um condutor de terra.
• A ficha deve ser ligada a uma tomada adequada, instalada e ligada à terra de acordo com os có digos e as regulamentaç ô es locais.
• Uma ligaç ã o desadequada do condutor de ligaç ã o à terra do equipamento pode provocar um risco de descarga elé trica.

• Consulte um eletricista ou um representante da assistência ao cliente qualificado caso tenha dú vidas se o aparelho está convenientemente ligado à terra.

• Nã o altere a ficha fornecida com o aparelho se esta nã o se adapta à tomada.

• Solicite a instalaç ã o de uma tomada adequada a um eletricista qualificado.
• Nã o utilize indevidamente, nã o se sente nem suba pela porta ou cesto da má quina de lavar loiç a.
• Não utilize a má quina de lavar loiç a sem que os painé is fornecidos estejam colocados corretamente.
• Abra a porta com muito cuidado se a má quina de lavar loiç a estiver a funcionar, uma vez que existe o risco que salpique água.
• Não coloque objetos pesados nem se apoie na porta quando esta estiver aberta. Caso contrá rio, o aparelho poderá tombar.
  • Ao carregar os elementos a lavar:

1) Coloque os objetos afiados de forma que nã o possam danificar a junta de vedacã o da porta;
2) Advertência: As facas e outros utensí lios com pontas afiadas devem ser colocados no cesto com as pontas viradas para baixo ou na posição o horizontal.

- Alguns detergentes para má quinas de lavar loiç a são extremamente alcalinos. Podem ser muito perigosos se forem ingeridos. Evite o contacto com a pele e os olhos e mantenha as crianç as afastadas da má quina de lavar loiç a enquanto a porta estiver aberta.

- Certifique-se de que não fica detergente em pó na má quina uma vez concluí do o ciclo de lavagem.

• Não lave objetos de plá stico que não o possuam a marca “adequado para máquina de lavar loiça” ou equivalente.
• Se os objetos de plástico não o contiverem nenhuma marca, consulte as recomendaçõ es do fabricante.
• Utilize apenas detergente e abrilhantador recomendados para utilização em máquinas de lavar loiç a automáticas.
• Nunca utilize sabã o, detergente para a roupa nem detergente para lavar à mão na má quina de lavar loiç a.
• A porta não deve ser deixada aberta, uma vez que poderia aumentar o risco de queda.
• Se o cabo de alimentaç ã o elé trica estiver danificado, deve solicitar ao fabricante, serviço de manutenç ã o ou outra pessoa qualificada que o substitua para evitar possíveis perigos.
• Durante a instalaç ã o, o cabo de alimentaç ã o não deve estar muito dobrado nem esmagado.
• Não adultere os controlos.
• O aparelho deve ser ligado à vá lvula de água principal utilizando tubos novos. Os elementos antigos não devem ser utilizados novamente.
• Para economizar energia, em modo de espera, o aparelho irá desligar-se automaticamente se não o funcionar durante 30 minutos.
• A má quina pode lavar um máximo de 14 conjuntos.
• A pressão o máxima permitida de entrada da água é de 1 MPa.
• A pressão mínima ermitida de entrada da água é de 0,04 MPa.

Eliminaç ã o

- Para eliminar a embalagem e o aparelho, dirija-se a um centro de reciclagem. Corte o cabo de alimentação e inutilize o fecho da porta do aparelho.

- A embalagem de cartão é feita de papel reciclado e deve ser eliminada no local adequado para a sua reciclagem.

- Ao garantir que este produto é corretamente eliminado, ajudará a prevenir potenciais consequência nas negativas para o meio ambiente e para a saúde de humana, que de outro modo poderiam ocorrer devido a uma eliminação o inadequada deste produto.

- Para obter informação é es mais detalhadas sobre a reciclagem deste produto, entre em contacto com o seu munici pio e com o serviço de eliminação de resí duos.

- ELIMINAÇÃO: Não elimine este produto como um resíduo doméstico comum. É necessária a sua classificação para que receba um tratamento especial.

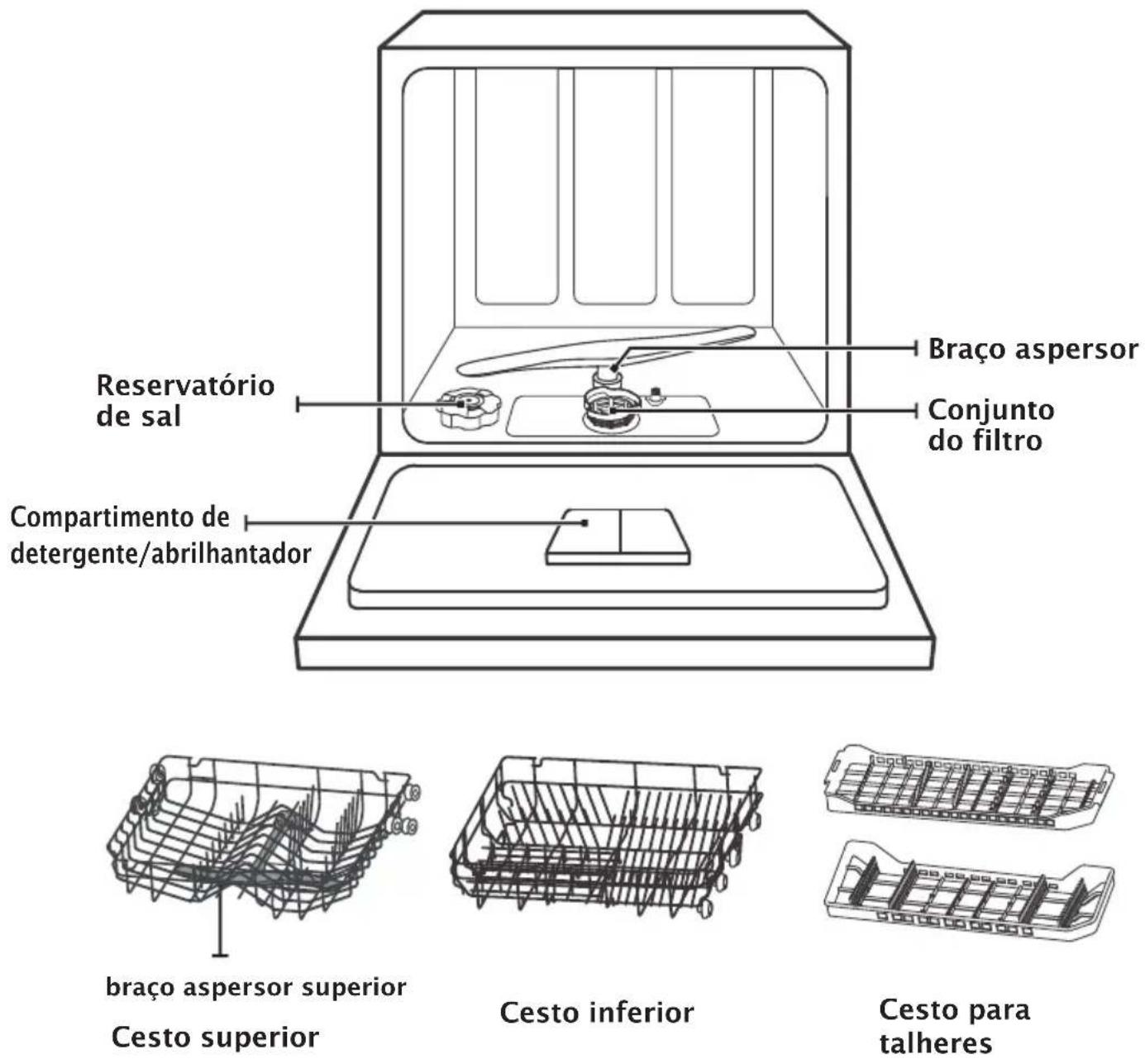

DESCRIÇÃO GERAL DO PRODUTO

IMPORTANTE:

Para tirar o maior partido da sua máquina de lavar loiça, leia todas as instruções de funcionamento antes de a utilizar pela primeira vez.

Reservatório de sal Compartimento de detergente/abrilhantador Braço aspersor Conjunto do filtro braço aspersor superior Cesto superior Cesto inferior Cesto para talheres

NOTA:

As imagens são apresentadas apenas a título de referência, podendo variar em função dos modelos.

UTILIZAÇÃO DA MÁQUINA DE LAVAR LOIÇA

Antes de utilizar a máquina de lavar loiça:

1. Ajuste o amaciador para a água
2. Coloque sal no amaciador
3. Coloque a loiç a no cesto
4. Encha o compartimento de detergente/abrilhantador

Colocar sal no amaciador

NOTA:

Se o seu modelo não possuir amaciador para a água, ignore estasecção. Utilize sempre sal para máquinas de lavar loiça. O reservatório está situado sob o cesto inferior e deve ser cheio daseguinte forma:

ADVERTÊNCIA

• Utilize apenas sal especialmente concebido para máquinas de lavar loiça.
  Os restantes tipos de sal, não especificamente concebidos para má quinas de lavar loiç a, especialmente no caso do sal de mesa, irã o danificar o amaciador para a água. Em caso de danos causados pela utilização de sal desadequado, o fabricante não assumirá qualquer garantia nem será responsável pelos danos ocorridos.

- Adicione sal apenas antes de iniciar um ciclo.

Desta forma, evita que os grã os de sal ou a água salgada que possam provocar salpicos permaneç am no fundo da máquina durante algum tempo, podendo causar corrosã o.

1. Retire o cesto inferior e desenrosque a tampa do reservató rio.
2. Coloque a extremidade do funil (fornecido) no orifício e verta cerca de 1,5 kg de sal para máquina de lavar loiç a.
3. Encha o reservató rio de sal até ao limite máximo com água. É normal que saia uma pequena quantidade de água do reservató rio.
4. Uma vez cheio, enrosque novamente a tampa apertando-a.
5. A luz de aviso de falta de sal apagar-se-á quando o reservató rio estiver cheio.
6. Imediatamente depois de encher o reservatório, deve iniciar um programa (recomenda-se a utilização de um programa curto). Se não o fizer, o sistema de filtragem, a bomba ou outros componentes importantes da máquina poderá o ficar danificados com a água salgada. Estes danos não está o abrangidos pela garantia.

NOTA:

- O reservatório de sal deve ser cheio apenas quando a luz de aviso (⇨) se acender no painel de controlo. Dependendo da rapidez com que o sal se dissolve, é possí vel que a luz de aviso fique acesa depois de encher o reservatório.

Se o painel de controlo não possuir uma luz de aviso (alguns modelos), pode estimar quando é necessário encher o reservatório em função dos ciclos de lavagem realizados pela máquina de lavar loiç a.

- Caso tenha derramado sal, inicie um programa de imersão ou um programa rá pido.

Amaciador para a água

O amaciador para a água deve ser selecionado manualmente com o seletor da dureza da água.

O amaciador para a água foi concebido para eliminar os sais e os minerais da água que possam ter um efeito negativo no funcionamento do aparelho.

Quanto mais minerais contiver, mais dura será a água.

O amaciador deve ser ajustado de acordo com a dureza da água da sua zona.

A sua empresa de abastecimento de água local poderá informá -lo sobre a dureza da água da sua zona.

Ajuste do consumo de sal

A má quina de lavar loiç a foi concebida para permitir o ajuste da quantidade de sal consumido com base na dureza da água utilizada. A intenção é otimizar e adaptar o ní vel de consumo de sal.

Siga estes passos para ajustar o consumo de sal.

1. Ligue o aparelho;
2. Pressione o botã o de Iní cio/Pausa durante mais de 5 segundos para iniciar o modelo de ajuste do amaciador da água nos 60 segundos seguintes a ter ligado o aparelho;
3. Pressione o botã o Iní cio/Pausa para selecionar o ajuste adequado.

Dependendo do seu ambiente local, os ajustes alteram-se sequencialmente da seguinte forma:

1. Pressione o botão de alimentação para concluir o modelo de configuração.

DUREZA DA ÁGUA				Ní vel de amaciador da água	Consumo de sal (gramas/ciclo)
Alemã o °dH	Francês °fH	Britâ nico °Clarke	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0,94	H1	0
6 - 11	10 - 20	7 - 14	1,0 - 2,0	H2	9
12 - 17	21 - 30	15 - 21	2,1 - 3,0	H3	12
18 - 22	31 - 40	22 - 28	3,1 - 4,0	H4	20
23 - 34	41 - 60	29 - 42	4,1 - 6,0	H5	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6	60

1^ = 1,25^ Clarke = 1,78^ = 0,178mmol / l

Ajuste de fá brica: H3

Entre em contacto com a empresa de á guas da sua localidade para obter informação és sobre a dureza da água.

NOTA:

A dureza da água varia consoante a sua localização. Se se utilizar água dura na máquina de lavar loiç a, irã o formar-se depó sitos na loiç a e demais utensí lios. O aparelho está equipado com um amaciador especial, que utiliza um reservató rio de sal especificamente concebido para eliminar o calcá rio e os minerais da água.

Ajuste do compartimento de abrilhantador

Para obter um melhor desempenho de secagem com pouco abrilhantador, a máquina de lavar loiça foi concebida para que o utilizador possa ajustar o consumo. Siga os passos seguintes:

1. Abra a porta e ligue a máquina de lavar loiça.
2. Nos 60 segundos seguintes ao passo 1, pressione o botão Programa durante mais de 5 segundos e, em seguida, o botão Delay (Atraso) para entrar no modo de ajuste; a indicação de enxaguamento surgirá de forma intermitente com uma frequência de 1 Hz.
3. Pressione o botão Programa para selecionar o ajuste adequado em função dos seus hábitos de utilização; os ajustes irão alterar-se pela seguinte sequência: D1->D2->D3->D4->D5->D1. Quanto maior for o número, mais abrilhantador será utilizado.
4. Se não efetuar qualquer ajuste durante 5 segundos ou premir o botão de alimentação para sair do modelo predefinido, os ajustes serão guardados corretamente.

Preparação e introdução da loiç a

• Quando comprar utensílios, preste atenção aos utensílios que podem ser lavados na má quina.
• Para objetos específicos, selecione um programa com a temperatura mais baixa possí vel.
• Para evitar danos, não retire os objetos de vidro nem os talheres da má quina de lavar loiç a imediatamente depois de o programa ter terminado.

Para lavar os talheres/pratos

Nã o sã o adequados

• Talheres com madeira, porcelana de boca larga ou pegas de madrepérola
• Artigos de plástico que não sejam resistentes ao calor
• Talheres antigos com peças coladas que não sejam resistentes à temperatura
• Talheres ou pratos com peças fixadas
• Artigos de estanho ou cobre
• Artigos de cristal
• Artigos de aç o que possam oxidar
• Pratos de madeira
• Artigos feitos de fibras sintéticas

Com algumas limitações

• Alguns tipos de vidro podem ficar opacos após uma série de lavagens
• Os componentes de prata e alumí nio tendem a descolorar durante a lavagem
• Os padrão es vidrados podem desvanecer se lavados com frequência

RecomendaçÕes para encher a má quina de lavar loiç a

Retire os restos de alimentos de tamanho considerá vel. Amoleç a os restos de comida queimada de frigideiras e panelas. Não é necessário rio enxaguar a loiç a sob a torneira. Para obter um melhor desempenho da máquina de lavar loiç a, siga estas instrução es de colocação de loiç a. (As características e aparência dos cestos e do cesto para talheres podem variar consoante o modelo).

Coloque os objetos na máquina de lavar loiç a da seguinte forma:

• Artigos como taças, copos, panelas/frigideiras, etc. devem ficar virados para baixo.
• Artigos curvos ou com buracos devem colocar-se em posição oblíqua para que a água possa deslizar pelos mesmos.
• Todos os utensílios devem ser empilhados de forma segura para que não se voltem.
• Todos os utensílios devem ser colocados de forma que os braços aspersores possam rodar livremente durante a lavagem.
• Coloque os artigos com cavidades, tais como taças, copos, panelas, etc. com a abertura para baixo para que a água não se acumule no recipiente nem na base.
• Os pratos e talheres não devem estar uns dentro dos outros, nem ficar tapados uns pelos outros.
• Para evitar danos, os copos não devem tocar entre si.
• O cesto superior foi concebido para colocar os elementos mais delicados e leves, como copos, chá venas de café e de chá.
• As facas de folha comprida colocadas numa posição vertical pressupõem um possí vel perigo.
• Os objetos compridos ou afiados como as facas devem ser colocados no cesto superior.
• Não encha excessivamente a máquina de lavar loiça. Este aspeto é importante para obter bons resultados e um consumo energético razoá vel.

NOTA:

Os objetos muito pequenos não devem ser lavados na máquina de lavar loiç a, uma vez que poderá o cair facilmente do cesto.

Remoçã o da loiç a

Para evitar que a água pingue do cesto superior para o cesto inferior, recomenda-se retirar primeiro a loiç a do cesto inferior e, em seguida, do cesto superior.

ADVERTÊNCIA

A loiç a que retirar estará quente! Para evitar danos, não retire os objetos de vidro nem os talheres da máquina de lavar loiç a nos 15 minutos a seguir ao programa ter terminado.

Colocação de loiç a no cesto superior

O cesto superior foi concebido para os elementos mais delicados, como o vidro, as chá venas de café e os pires, bem como pratos, tigelas pequenas e frigideiras pouco profundas (sempre que não estejam demasiado sujas). Coloque os pratos e caç arolas de modo que não se desloquem sob o efeito do jato de água.

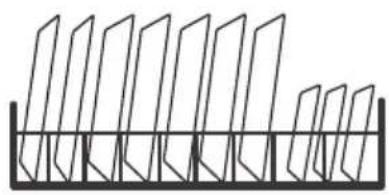

Colocação de loiç a no cesto inferior

Recomenda-se colocar os artigos de maiores dimensõ es e mais difí ceis de limpar no cesto inferior: panelas, frigideiras, tampas, travessas e tigelas, tal como é apresentado na figura a seguir. É preferí vel colocar as travessas e as tampas na parte lateral dos

cestos para evitar bloquear a rotaç à o do braç o aspersor superior. O dia metro máximo recomendado para os pratos à frente do compartimento de detergente é de 19 cm a fim de não impedir a sua abertura.

Colocação no cesto para talheres

Os talheres devem ser colocados no cesto para talheres independente, separados entre si e nas posiç õ es adequadas, e garantindo que os utensí lios não entram em contacto, caso contrá rio poderá o não ficar convenientemente limpos.

ADVERTÊNCIA

Nã o deixe que nenhum objeto sobressaia pela parte inferior.

Coloque sempre os utensí lios afiados com a ponta para baixo.

Para obter um melhor efeito de lavagem, coloque a loiça nos cestos de acordo com as instruções de colocação da p.27

Funçã o do abrilhantador e do detergente

O abrilhantador é libertado durante o enxaguamento final para evitar que a água forme gotas sobre a loiç a, deixando manchas e riscas. Também melhora a secagem, fazendo com que a água deslize pela loiç a. A má quina de lavar loiç a foi concebida para utilizar abrilhantador lí quido.

ADVERTÊNCIA

Utilize apenas um abrilhantador de marca para a má quina de lavar loiç a. Nunca encha o compartimento de abrilhantador com qualquer outra substância (como produto para limpar má quinas de lavar loiç a ou detergente lí quido) caso contrá rio, poderá provocar danos.

Quando encher o compartimento de abrilhantador

A regularidade com que enche o compartimento de abrilhantador depende da frequência com que lave a loiç a e dos ajustes de abrilhantador utilizados.

- O indicador de pouco abrilhantador surgirá no ecrã quando for necessário colo abrilhantador.

Funçã o do detergente

Os ingredientes quí micos que compõ em o detergente sã o necessários para retirar, desfazer e eliminar toda a sujidade da máquina de lavar loiç a. A maior parte dos detergentes à venda no mercado são adequados para esta finalidade.

ADVERTÊNCIA

• Utilizaçãoão adequada dodetergente
  Utilize apenas detergente fabricado expressamente para ser utilizado na máquina de lavar loiç a. Conserve-o num local fresco e seco.
  Não o coloque o detergente em pó no compartimento de detergente até ao momento da lavagem.

- O detergente para má quina de lavar loiç a é corrosivo. Mantenha-o fora do alcance das crianças as.

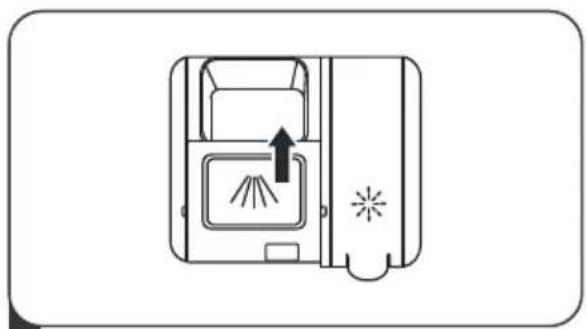

1 Retire a tampa do compartimento de abrilhantador puxando a pega.

3 Por fim, feche a tampa.

2 Verta o abrilhantador no compartimento, tendo cuidado para não o encher demasiado.

Enchimento do compartimento de detergente

1 Seleccione uma forma de abertura de acordo com a situação real.

• Para abrir a tampa, deslize o gancho de abertura.
• Para abrir a tampa, pressione o gancho de abertura para baixo.

2 Adicione detergente na cavidade de maiores dimensões (A) para o ciclo de lavagem principal. Para obter um melhor resultado de limpeza, sobretudo se os objetos estiverem muito sujos, verta um pouco de detergente na porta. O detergente adicional será ativado durante a fase de pré-lavagem.

3 Para fechar a tampa, deslize-a para a frente e, em seguida, pressione-a para baixo.

NOTA:

• Tenha em conta que, dependendo da sujidade da água, o ajuste pode ser diferente.
• Respeite as recomendações do fabricante apresentadas na embalagem do detergente.

GUIA RÁPIDO

Leia o conteúdo do correspondente do manual de instrução es para saber mais detalhadamente como funciona a máquina.

2 Retire a sujidade mais visí vel dos talheres

UTILIZAÇÃO DA PAINEL DE CONTROLO

1 2 3 4 8 11 9 10 5 - + 6 7

Funcionamento (Botão)

1 Alimentação	Pressione este botão para ligar a máquina de lavar loiça. O ecrã irá acender-se.
2 Programa	Pressione este botão para selecionar o programa de lavagem adequado. O respetivo indicador irá acender-se.
3 Função	Pressione o botão para selecionar uma função. O respetivo indicador irá acender-se.
4 Meia carga	Quando pretender lavar cinco ou menos conjuntos para lavar, pode optar por esta função para economizar energia e água. (Só pode ser utilizado com Normal, ECO, Copos.)
5 Atraso - /+	Pressione o botão “ + ” para aumentar tempo de atraso ou pressione o botão “ - ” para reduzir o tempo de atraso. Pode definir um atraso máximo de 24 horas.
6 Bloqueio de crianças	Esta opção permite-lhe bloquear os botões no painel de controlo (à exceção do botão de alimentação). Pressione sem soltar durante 3 segundos para ativar ou cancelar a opção.
7 Início/Pausa	Para iniciar o programa de lavagem selecionado ou colocá-lo em pausa quando a máquina de lavar loiça estiver a funcionar.

Ecrã

8 Indicador do programa	AutoPara loiça leve, com sujidade normal ou muito suja,com ou sem alimentos secos.NormalPara loiça com uma sujidade normal, tais comopanelas, pratos, copos e frigideiras ligeiramentesujas.ECO ECOÉ o programa padrão, adequado para loiça comsujidade normal e é o programa mais eficienteem termos de combinação de consumo energético ede água para este tipo de loiça.CoposPara loiça e copos ligeiramente sujos.RápidoUm programa de lavagem mais curto para loiçaligeiramente suja que não necessite de secagem.ImersãoPara enxaguar loiça que pretende lavar mais tarde.
9 Indicador de função	Lavagem fortePara lavar loiça muito suja e difícil de lavar. (Só pode ser utilizado com Normal, ECO, Copos.)Extra secagemPara obter melhores resultados de secagem. (Só pode ser utilizado com Normal, ECO, Copos.)
10 Indicador de aviso	AbrilhantadorSe o indicador “* estiver aceso, significa que há pouco abrilhantador e deve encher o compartimento.SalSe o indicador “=” estiver aceso, significa que há pouco sal e deve encher o reservatório.TorneiraSe o indicador “ ” estiver aceso, significa que a torneira está fechada.

Ecrã

11 Ecrã

Apresenta o tempo restante, tempo de atraso, temperatura, processo de lavagem, código de erro, etc., indicação de Bloqueio de crianças.Apresentação das fases de lavagem:da esquerda para a direita, as quatro fases são: Pré-lavagem,Lavagem, Enxaguamento e SecagemSe o programa selecionado for composto pelas 4 fases, todos os indicadores estarão acesos. Se for composto por apenas 3 fases, apenas 3 indicadores estarão acesos. Quando a máquina se encontrar numa determinada fase do processo de lacagem, o respetivo indicador ficará intermitente.

Luz operacional

Quando a máquina estiver funcionando, uma luz azul indicativa de operação será projetada no chão. Ele será exibido na área inferior direita.

CARREGAMENTO DOS CESTOS DE ACORDO COM A NORMA EN50242:

1. Cesto superior:

2. Cesto para talheres:

3. Cesto para talheres:

Cesto superior

As informações para o teste de compatibilidade cumprem a norma EN 50242

Capacidade: 8 conjuntos

Posição do cesto superior: posição inferior

Programa: ECO

Número	Artig
1	Colheres de sopa
2	Garfos
3	Facas
4	Colheres de chá
5	Colheres de
6	Colheres de servir
7	Garfos de servir
8	Conchas

PROGRAMAR A MÁQUINA DELAVAR LOIÇA • Tabela de ciclos de lavagem

Na tabela seguinte são apresentados os programas mais adequados para os níveis de resíduos de alimentos e a quantidade de detergente necessário.

Também são apresentadas diversas informações sobre os programas.

(●significa que é necessário encher o compartimento de abrilhantador.

Programa	Descrição do ciclo	Detergente pré-lavagem/principal	Tempo de funcionamento (min)	Energia (Kwh)	Água (L)	Abrilhantador
[wgx8]Auto	Pré-lavagem (45 °C)Lavagem (65 °C)EnxaguamentoEnxaguamento (70 °C)Secagem	4 / 20 g1 pieza	150	0.85~1.05	7.5~10	●
Normal	Pré-lavagem (45°C)Lavagem (60°C)EnxaguamentoEnxaguamento (70 °C)Secagem	4 / 20 g	150	1.05	12.5	●
ECO(*EN 50242)	Pré-lavagemLavagem (45°C)Enxaguamento (65 °C)Secagem	4 / 20 g	185	0.75	8	●
Copos	Pré-lavagemLavagem (45°C)EnxaguamentoEnxaguamento (60 °C)Secagem	4 / 20 g	95	0.7	10.5	●
[3kkz]Rápido	lavagem (45°C)EnxaguamentoEnxaguamento (55 °C)	15 g	35	0.52	7	○
[w3DW]Imersão	Pré-lavagem		15	0.02	2.5	○

Nota

EN 50242: Este programa é o ciclo de teste. As informações para o teste de compatibilidade cumprem a norma EN 50242.

Iní cio do ciclo de lavagem

1. Puxe os cestos superior e inferior para fora, coloque a loiça e empurre-os para dentro. Recomenda-se colocar primeiro a loiç a no cesto inferior e depois no cesto superior.
2. Verta o detergente.
3. Introduza a ficha na tomada. Para obter informações sobre a alimentação, consulte a última página “Ficha do produto”. Certifique-se de que o fornecimento de água está aberto e com a pressão máxima.
4. Feche a porta e pressione o botão de alimentação para colocar a máquina a funcionar.
5. Seleccione um programa, a luz de resposta irá acender-se. Pressione o botão de Início/Pausa e a má quina de lavar loiç a iniciará o seu ciclo.

Alterar o programa a meio do ciclo

Um ciclo de lavagem só pode ser alterado se tiver sido iniciado há pouco tempo, caso contrário, o detergente pode já ter sido libertado e a máquina de lavar loiça poderá ter começado a drenar a água de lavagem. Se for este o caso, a máquina de lavar loiça deverá ser reiniciada e deverá encher novamente o compartimento de detergente. Para reiniciar a máquina de lavar loiça, siga as instruções seguintes:

1. Pressione o botão de Início/Pausa para fazer uma pausa na lavagem.
2. Pressione o botão de programa durante mais de três segundos e o aparelho será cancelado.
3. Pressione o botão de programa para selecionar o programa pretendido.
4. Pressione o botão de Início/Pausa, a máquina continuará a funcionar após 10 segundos.

Esqueceu-se de colocar algo na maquina?

Caso se tenha esquecido de algum peç a de loiç a, pode adicioná -la em qualquer momento antes de o compartimento de detergente se abrir. Se for o caso, siga as instrução es seguintes:

ressione o botã o de Iní cio/Pausa para fazer uma pausa na lavagem.1.P

2.Q uando o braço aspersor tiver parado, pode abrir completamente a porta. oloque a loiç a que se tenha esquecido.3.C eche a porta.4.F

5.P ressione o botã o de Iní cio/Pausa e, passado 10 segundos, a má quina de lavar loiç a começou ará a funcionar novamente.

ADVERTÊNCIA

É perigoso abrir a porta a meio do ciclo porque o vapor poderá provocar queimaduras.

MANUTENÇÃO E LIMPEZA

Cuidados no exterior

A porta e a junta da porta

Limpe as juntas da porta regularmente com um pano suave humedecido para eliminar restos de comida. Ao colocar a loiç a na máquina, podem cair restos de comida ou bebida pelas partes laterais da porta. Estas superfí cies está o fora da estrutura da máquina de lavar loiç a e a água dos braç os aspersores não chega até elas. Os alimentos depositados devem ser retirados antes de fechar a porta.

O painel de controlo

Caso seja necessário, o painel de controlo deve ser limpo com um pano suave humedecido.

ADVERTÊNCIA

- Para evitar que entre água no fecho da porta e nos componentes elétricos, não utilize qualquer tipo de produto de limpeza em spray.

- Não utilize produtos de limpeza abrasivos nem esfregões nas superfí cies externas, uma vez que pode riscar o acabamento. Algumas toalhas de papel também podem riscar ou deixar marcas na superfí cie.

Cuidados no interior

Sistema de filtragem

O sistema de filtragem na base da estrutura armazena a sujidade grossa que se gera no ciclo de lavagem. Esta sujidade pode provocar a obstrução do filtro. Verifique o estado dos filtros regularmente e limpe-os se necessário com água da torneira. Siga estes passos para limpar os filtros na estrutura de lavagem.

NOTA:

As imagens são apresentadas a tí tulo de referência, dado que os diversos modelos de sistemas de filtragem e braç os aspersores podem variar.

Abrir

1 Segure o filtro grosso e rodeo para a esquerda para desbloqueá-lo. Levante o filtro para cima e para fora para o retirar da máquina de lavar loiça.

Filtro fino Filtro principal

2 Retire o filtro fino do filtro principal, levantando-o.

3 Os restos de comida de maiores dimensões podem ser limpos enxaguando o filtro sob água corrente.

Para uma limpeza mais exaustiva, utilize uma escova suave.

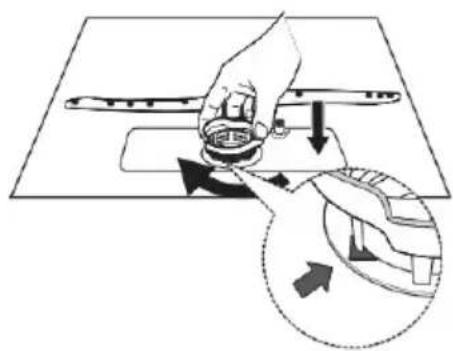

4 Instale novamente os filtros pela ordem inversa de desmontagem, substitua o encaixe do filtro e rode-o para a direita, na direção da seta para fechar.

ADVERTÊNCIA

Não aperte excessivamente os filtros. Coloque novamente os filtros sequencialmente de forma segura, caso contrário, a sujidade grossa poderá entrar no sistema e provocar uma obstrução. NUNCA utilize a máquina de lavar loiça sem os filtros colocados. Uma colocação incorreta do filtro pode reduzir o nível de desempenho do aparelho e danificar a loiça e os utensílios.

Braços aspersores

É necessário limpar os braços aspersores regularmente para retirar os produtos químicos da água dura que possam obstruir os jatos dos braços aspersores e os rolamentos.

Para limpar os braços aspersores, siga as instruções a seguir:

Para retirar o braço aspersor superior, segure a porca do centro para que não se mova e rode o braço aspersor para a esquerda para o retirar.

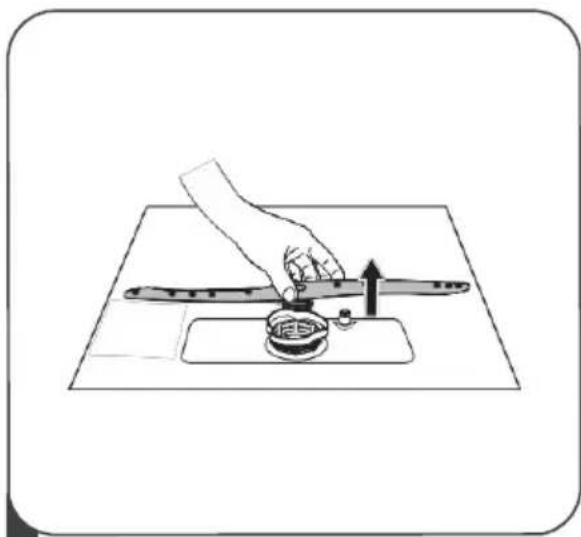

2 Para retirar o braço aspersor inferior, puxe o braço para cima.

3 Lave os braços com água morna e detergente e utilize uma escova suave para limpar os jatos de água. Coloque-os de novo depois de os enxaguar exaustivamente.

Medidas de precauçã o anticongelaçã o

Tome medidas para que a má quina de lavar loiç a não congele durante o inverno. Sempre que utilizar um ciclo de lavagem, proceda da seguinte forma:

1. Corte o fornecimento elé trico para a máquina de lavar loiç a na fonte de alimentação.
2. Feche o fornecimento de água e desligue o tubo de entrada de água da vá lvula de água.
3. Drene a água do tubo de entrada e da vá lvula de água. (Utilize um recipiente para recolher a água).
4. Ligue novamente o tubo de entrada à vá lvula de água.
5. Retire o filtro da parte inferior da cuba e utilize uma esponja para recolher a água do reservató rio.

Depois de cada lavagem

Depois de cada lavagem, corte o fornecimento de água ao aparelho e deixe a porta ligeiramente aberta para que a humidade e os bolores não fiquem presos no seu interior.

Retire a ficha da tomada

Antes de realizar trabalhos de limpeza ou manutenç â o, retire sempre a ficha da tomada.

Nã o utilize produtos de limpeza abrasivos nem solventes

Para limpar o exterior e as partes de borracha, nã o utilize produtos de limpeza abrasivos nem solventes. Utilize apenas um pano com água morna e detergente.

Para retirar as manchas da superfí cie interior, utilize um pano humedecido com água e um pouco de vinagre ou um produto de limpeza concebido especificamente para máquinas de lavar loiç a.

Se nã o utilizar a má quina durante algum tempo

Recomenda-se que realize um ciclo de lavagem com a máquina de lavar loiç a vazia e que depois desligue a ficha da tomada, feche o fornecimento de água e deixe a porta do aparelho ligeiramente aberta. Desta forma, as juntas da porta durará o mais tempo e evitará a formação de odores dentro do aparelho.

Deslocação o do aparelho

Se necessitar de mover o aparelho, mantenha-o na posição o vertical. Se for absolutamente necessário, pode ficar apoiado sobre a sua parte posterior.

Juntas

Um dos fatores que provocam a formaç ã o de odores na má quina de lavar loiç a sã o os alimentos que ficam presos nas juntas. Limpe-as regularmente com uma esponja hú mida para evitar que esta situaç ã o ocorra.

CONSELHOS DE RESOLUÇÃO DE PROBLEMAS

Antes de recorrer à assistência técnica

Ao rever as páginas seguintes pode evitar ter de recorrer à assistência técnica.

Problema	Causas possíveis	O que fazer
A máquina de lavar loiç a não o funciona.	O disjuntor disparou.	Reinicie odisjuntor. Retire qualquer outroaparelho que esteja a partilhar o mesmo circuito com a máquina de lavar loiça.
	A fonte de alimentação não se acende.	Certifique-se de que a máquina de lavar loiça está ligada e que a porta está bem fechada. Certifique-se de que o cabo de alimentação está corretamente ligado à tomada de parede.
	A pressão de água é baixa.	Certifique-se de que o fornecimento de água está ligado de forma adequada e que a torneira está aberta.
	A porta da máquina de lavar loiç a não o está bem fechada.	Certifique-se de que fecha a porta corretamente.
Não é bombeada água a partir da máquina de lavar loiç a.	O tubo de drenagem está torcido ou esmagado.	Verifique o tubo de drenagem.
	Filtro obstruí do.	Verifique a sujidade do filtro.
	O lava-loiç a da cozinha está obstruí do.	Verifique o lava-loiç a para garantir de que está a escoar corretamente. Se o problema for o escoamento deficiente do lava-loiç a da cozinha, poderá ter de recorrer a um canalizador e não a um té cnico de reparaç â o de má quinas de lavar loiç a.
Espuma na cuba	Detergente desadequado.O abrilhantador derramou-se.	Utilize apenas detergentes especiais para má quinas de lavar loiç a para evitar a formacã o de espuma. Se isto ocorrer, abra a má quina de lavar loiç a e deixe que a espuma evapore. Verta 4 litros de água fria na parte inferior da má quina de lavar loiç a. Feche a porta da má quina de lavar loiç a e selecione um ciclo de lavagem. Inicialmente, a má quina de lavar loiç a drenará toda a á gua. Abra a porta depois da fase de drenagem e certifique-se de que a espuma desapareceu. Repita o processo se necessá rio.Limpe sempre o abrilhantador derramado de imediato com um pano.
Manchas no interior da cuba	É possí vel que tenha utilizado detergente com corante.	Certifique-se de que o detergente não o possui corante.
Pelí cula esbranquiç a da na superfí cie interior.	Minerais duros na água.	Para limpar o interior, utilize uma esponja humedecida com detergente para má quinas de lavar loiç a e utilize luvas de borracha. Nunca utilize outro produto de limpeza que não seja detergente para má quinas de lavar loiç a, caso contrá rio, poderá formar-se espuma.
Manchas de óxido nos talheres.	Os objetos afetados não o são resistentes à corrosão.	Evite lavar artigos que não sejam resistentes à corrosão na má quina de lavar loiç a.
	Não o realizou um ciclo de lavagem depois de adicionar sal na má quina de lavar loiç a. Entraram restos de sal no ciclo de lavagem.	Faç a sempre um ciclo de lavagem sem loiç a depois de adicionar sal. Não o selecione a função Turbo (caso exista) depois de adicionar sal na má quina de lavar loiç a.
	A tampa do amaciador está frouxa.	Certifique-se de que a tampa do amaciador está corretamente fixada.
Ruí do de pancadas na má quina de	O braç o aspersor está em contacto com algum objeto do cesto.	Pare o programa e reposicione os objetos que estejam a bloquear o funcionamento do braç o.
Ruí do de solavancos na má quina de	Objetos soltos na má quina de lavar loiç a.	Pare o programa e reposicione os objetos.
Ruí do de pancadas nas tubagens de água.	Pode dever-se à instalação in situ ou à secção transversal das tubagens.	Não o influencia o funcionamento da má quina de lavar loiç a. Em caso de dú vida, entre em contacto com um canalizador qualificado.
A loiç a não oficou conveniente mente lavada.	A loiç a não o foi colocada corretamente.	Consulte o CAPÍTULO “Preparação e colocação da loiça” (p.15).
	O programa não o era suficientemente potente.	Selecione um programa mais intensivo.
A loiç a nã oficouconvenimentelavada.	Nã o colocoudetergente suficiente.	Coloque mais detergente ou mude de detergente.
	Existem objetos abloquear o movimentodos braç os aspersores.	Reposicione os objetos para que o braç o aspersor possa rodar livremente.
	O conjunto do filtronã o está limpoounã o foi corretamentecolocado na base daestrutura de lavagem.Esta situaç â o podefazer com que osorifíciosdo braç o aspersorfiquem bloqueados.	Limpe ou reposicione o filtrocorretamente. Limpe os orifícios dobraç oaspersor.
Os objetos devidro ficamopacos.	Combinaç â o de água macia e demasiadodetergente.	Utilize menos detergente se a água dasua zona for macia e selecione um ciclomais curto para lavar os objetos devidro para que estes fiquem limpos.
Os pratos ecoposapresentam	A água dura da suazona pode fazer comque o calcá rio se deposite.	Adicione mais detergente.
Marcas pretasou cinzentasna loiç a.	Os utensí lios dealumínio entraram emcontacto com os pratos.	Utilize um produto de limpezaabrasivo suave para eliminar essasmarcas.
Fica detergentenocompartimento.	A loiç a está abloquear o compartimentode detergente.	Coloque a loiç a corretamente.
A loiç a nã oestá seca.	A loiç a nã o foi colocadacorretamente.	Coloque a loiç a na má quina comosugerido nas instruçõ es.
	Retirou a loiç ademasiado cedo.	Nã o retire a loiç a da má quinaimediatamente após a lavagem. Abraa porta ligeiramente para que o vaporsaia. Retire a loiç a quando atemperatura interior for segura. Retireprimeiro o cesto inferior para evitarque caia água do cesto superior.
A loiç a nã oestá seca.	Selecionou umprogramadesadequado.	Com um programa curto, atemperatura de lavagem é baixa,reduzindo o desempenho da limpeza.Selecione um programa comuma maior duraç â o de lavagem.
	Utilizaç â o de talherescom um revestimentode baixa qualidade.	A drenagem de água é mais difí cilcom estes objetos. Os talheres ou ospratos deste tipo não o sã o adequadospara serem lavados na má quina delavar loiç a.

CÓDIGOS DE ERRO

Se a má quina de lavar loiç a não o funcionar corretamente, irá apresentar có digos de erro para que os possa identificar:

Códigos	Significado	Causas possíveis
E1	Tempo de entrada mais longo	A torneira não está aberta, o fornecimento de água é limitado ou a pressão de água é demasiado baixa
E3	Não alcança a temperatura pretendida	O elemento de aquecimento não funciona corretamente
E4	Derrame	Um elemento da máquina de lavar loiça apresenta fugas
Ed	Falha de comunicação entre a placa de circuito impresso principal e a placa de circuito impresso do ecrã	Circuito aberto ou rotura de um o de comunicação

ADVERTÊNCIA

• Em caso de derrame, feche a torneira principal antes de solicitar assistência técnica.
• Se existir água na base devido a um derrame ou uma pequena fuga, esta deverá ser retirada a água antes de colocar a má quina de lavar loiç a a funcionar novamente.

CERTIFICADO DE GARANTÍA PANDO

INOXPAN S.L., agradece a sua escolha e a confiança depositada num producto da marca Pando, que se distingue pela sua Qualidade, Disign e Inovação, estando fidelizada às suas origens e compromissos.

CONDIÇÕES DE GARANTÍA PANDO:

Este aparelho dispõe de uma garantía de 2 anos a partir da data de compra, que o cobre contra todo o defeito de fabrico que afete o seu bom funcionamento. Para a validade da garantia é imprescindível apresentar a fatura ou ticket da compra perante o técnico do Serviço Oficial Autorizado Pando.

Durante este período, a Empresa compromete-se a repôr ou reparar gratuitamente qualquer peça defeituosa devida a erro ou defeito de fabrico do aparelho, até conseguir o seu funcionamento correcto, assim como a mão de obra necessária, e respetivos gastos ocasionados como consequência de tal reparação ou reposição.

EXCLUÍDOS DA GARANTÍA PANDO:

Não estará coberto pela garantía e poderá ser causa da anulação da mesma, devendo o usuário, ser responsável nestes casos pelo custos dos materiais, mão de obra e deslocação do Serviço Técnico nos seguintes pressupostos:

• Mau funcionamento do aparelho ou danos no mesmo por incumprimento das normas, instruções e recomendações indicadas no manual do utilizador e instalação do aparelho.
• Danos no aparelho, mobiliário ou elementos externos por uma inadecuada instalação, ou manipulação indevida do aparelho e dos seus elementos de ligação, como o cabo de alimentação, tomada de água ou esgoto, etc...
• Quando o aparelho se destine a uso NÃO DOMÉSTICO, para o qual não está previsto.
• Revisões da instalação ou do normal funcionamento. Tão pouco limpezas ou manutenção do produto,
• Avarias ou defeitos produzidos por transportes e por intervenção de pessoal alheio à Pando, ou não autorizado, assim como por serviço de assistência técnica NÃO oficial Pando.
• Amolgadelas, riscos ou defeitos estéticos no producto por instalação, manipulação ou uso indevido.
• Componentes estéticos, de uso e desgaste, como paineis, filtros, bandejas, cestas, guías e accesórios.
• Óxido ou manchas no aço ou lacado, produzido por aplicação indevida, ou exposição sem proteção a elementos corrosivos como produtos de limpeza inapropiados e inadequados.
• Danos estéticos ou corrosivos nas paredes e elementos dos accesórios do interior da cavidade e da porta do aparelho, pelo uso de produtos de limpeza inadecuados, e por uso inapropiado e indevido de elementos no depósito dos produtos de limpeza, como o sal, abrilhantador ou sabão, ignorando as indicações do manual do aparelho.
• Avarías e danos produzidos por agentes externos: anomalías na instalação eléctrica, desastres naturais, fenómenos atmosféricos, geológicos, trovoadas, raios, inundações, qualquer tipo de animal, etc.
• Avarias ou danos internos e externos cuja causa seja por efetos químicos da água, como a cal.
• No caso de não haver um fácil e seguro acesso para a desinstalação do aparelho do móvel suporte, assim como às ligações da corrente elétrica, da água e do esgoto, ou que os elementos do mobiliário impeçam a sua fácil e segura retirada; neste pressuposto o utilizador será o responsável pela colocação do aparelho de forma acessível e também assumirá os gastos da mão de obra e deslocação no caso de que o Serviço Técnico Pando tiver que dispôr de um tempo extra para a intervenção, ou para uma segunda visita por causa da inacesibilidade do aparelho.

INOXPAN, S.L., fica expressamente excluída de qualquer responsabilidade sobre eventuais danos diretos ou indiretos a pessoas ou materiais, produzidos por manuseamento indevido do aparelho.

Dados de contacto Servço Técnico Oficial Autorizado Pando:

		OTROS PAÍSES:ESPAÑA, PORTUGAL Y ANDORRA:
ESwww.pando.es/asistencia-tecnica/		ENhttps://www.pando.es/en/after-sales-services/FRhttps://www.pando.es/fr/service-apres-vente/

INFORMAÇÕES TÉCNICAS

Altura (H1)	595mm
Altura (H2)	590mm
Largura (W1)	595mm
Largura (W2)	550mm

Profundidade (D1)	20mm
Profundidade (D2)	480mm
Profundidade (D3)	930mm

Ficha do produto

Ficha informativa da máquina de lavar loiça doméstica em conformidade com a Diretiva 1016/2010 e 1059/2010:

Marca	Pando
Tipo/Descrição	PLI-7360
Conjuntos padrão	8
Classe de eficiência energética 1	A+
Consumo energético anual 2	205 kWh
Consumo energético do ciclo de lavagem padrão	0,72 kWh
Consumo energético da máquina desligada	0,45 W
Consumo energético da máquina ligada	0,49 W
Consumo de água anual 3	2240 litros
Classe de eficiência de secagem 44	A
Ciclo de lavagem padrão 5	ECO 45 °C
Duração do programa do ciclo de lavagem padrão	185 min
Nível de ruído	49 dB(A) re 1 pW
Montagem	Encastre
Pode ser encastrada	SIM
Consumo energético	1380-1620 W
Tensão nominal/frequência	220-240 V/50 Hz
Pressão da água (pressão do fluxo)	0,04-1,0 MPa=0,4-10 bares

NOTA :

1 A + + + (eficiência mais elevada) a D (eficiência mais reduzida)
2 Consumo energético baseado em 280 ciclos de lavagem padrão utilizando água fria e o consumo dos modos de potência baixos. O consumo energético real dependerá de como o aparelho é utilizado.
3 Consumo de água baseado em 280 ciclos de lavagem padrão. O consumo de água real dependerá de como o aparelho é utilizado.
4 A (eficiência mais elevada) a G (eficiência mais reduzida)
5 Este programa é adequado para lavar loiça com uma sujidade normal e é o programa mais eficiente em termos de combinação de consumo energético e de água para este tipo de loiça.

PLI-7360

INSTRUÇÕES DE INSTALAÇÃO

INSTRUÇÕES DE INSTALAÇÃO

ADVERTÊNCIA

Se não o proceder desta forma, poderá ocorrer uma descarga elé trica e inclusive conduzir à morte.

Atenção

A instalaç ã o das tubagens e dos equipamentos elétricos deve ser realizada por profissionais.

Acerca da ligaçã o elé trica

ADVERTÊNCIA

Para segurança a pessoal:

• Não utilize uma extensão nem um adaptador com este aparelho.
• Nã o corte nem retire a ligaç ã o à terra do cabo de alimentaç ã o em circunstância alguma.

Requisitos elétricos

Observe a etiqueta de classificaç ã o para saber qual a tensã o nominal e ligue a má quina de lavar loiç a à fonte de alimentaç ã o adequada. Utilize o fusí vel necessário, de 10 A/13 A/16 A, um fusí vel de aç ã o retardada ou um disjuntor recomendado e inclua um circuito independente que sirva apenas para este aparelho.

Ligação elétrica

Certifique-se de que a tensão e a frequência da alimentação correspondem à apresentadas na placa de características. Introduza convenientemente a ficha apenas numa tomada elétrica com ligaçao à terra. Se a tomada elétrica à qual pretende ligar o aparelho não for adequada para a ficha, substitua a tomada em vez de utilizar adaptadores ou equipamentos semelhantes, uma vez que estes podem provocar um sobreaquecimento e queimaduras.

Certifique-se de que existe uma ligação à terra adequada antes de utilizar o aparelho

Consumo de água e drenagem

Ligaçã o de água fria

Ligue o fornecimento de água fria a um conector roscado de 3/4 (polegadas) e certifique-se de que está apertado firmemente na sua posição.

Se os tubos de água forem novos ou nã o tiverem sido utilizados durante muito tempo, deixe a água correr para garantir que sai limpa. É necessá rio tomar esta

medida de precauç ã o para evitar o risco de a entrada de água ficar bloqueada e danificar o aparelho.

tubo de fornecimento comum

tubo de fornecimento de segurança a

Acerca do tubo de fornecimento de segurança a

O tubo de fornecimento de segurança a é composto por paredes duplas. O sistema do tubo garante a sua intervençã o bloqueando o fluxo de água no caso de rutura do tubo de fornecimento e quando o espaç o de ar entre o tubo de fornecimento propriamente dito e o tubo corrugado exterior se enche de água.

ADVERTÊNCIA

Um tubo acoplado à torneira do lava-loiç a pode rebentar se instalado na mesma linha de água que a máquina de lavar loiç a. Se o seu lava-loiç as tiver um, recomenda-se que o retire e tape o orifício.

Como ligar o tubo de fornecimento de segurança a

1. Puxe completamente os tubos de fornecimento de segurança para os retirar do compartimento situado na parte posterior da máquina de lavar loiç a.
2. Aperte os parafusos do tubo de fornecimento de segurança à torneira com rosca de 3/4 polegadas.
3. Abra a água completamente antes de colocar a máquina de lavar loiça a funcionar.

Como desligar o tubo de fornecimento de segurança a

1. Feche o fornecimento de água.
2. Desenrosque o tubo de fornecimento de segurança a da torneira.

Ligaçã o dos tubos de drenagem

Introduza o tubo de drenagem numa tubagem de descarga com um diâmetro mínimo de 4 cm, ou deixe que corra para o lava-loiça, certificando-se de que não fica dobrado nem esmagado. A altura do tubo de descarga deve ser inferior a 750 mm. A extremidade livre do tubo não deve ficar submersa em água para

evitar o retorno do fluxo.

⚠ Fixe firmemente o tubo de drenagem na posição A ou na posição B

Bancada Parte posterior da máquina de lavar loiça Tubo de drenagem A B MÁX. 750mm Entrada de água Tubo de descarga Cabo de alimentação φ 40mm

Como drenar o excesso de água dos tubos

Se o lava-loiça estiver a uma altura de 1000 mm em relação ao solo, o excesso de água dos tubos não poderá ser drenado diretamente para o lava-loiça. Será necessário drenar o excesso de água dos tubos para um recipiente ou um reservatório adequado, fora do lava-loiça e mais baixo.

Saída de água

Ligue o tubo de drenagem da água. O tubo de drenagem deve ser corretamente acoplado para evitar fugas

de água. Certifique-se de que o tubo de drenagem de água não está comprimido nem esmagado.

Tubo de extensão

Se necessitar de uma extensão para o tubo de drenagem, certifique-se de que utiliza um tubo de drenagem semelhante.

Não deve medir mais do que 4 metros, caso contrário, o efeito de limpeza da máquina de lavar loiça

poderá ser reduzido.

Ligação do sifão

A ligação para resíduos deve estar a uma altura inferior a 100 cm (máximo) em relação à parte inferior da máquina de lavar loiça. O tubo de drenagem de água deve estar fixado.

Colocação do aparelho

Coloque o aparelho na posição pretendida. A parte posterior deve estar encostada na parede posterior, e as partes laterais, ao longo dos móveis ou paredes adjacentes. A máquina de lavar loiça está equipada com tubos de fornecimento de água e de drenagem que podem ser colocados do lado direito ou esquerdo, por forma a facilitar uma instalação adequada.

.Instalação encastrada (para o modelo integrado)

Passo 1. Seleção do melhor local para a máquina de lavar loiça

O local de instalação da máquina de lavar loiça deve situar-se próximo de uma entrada de água, tubos de drenagem e um cabo de alimentação.

Figuras das dimensões do armário e posição de instalação da máquina de lavar loiça.

1. Menos de 5 mm entre a parte superior da máquina de lavar loiça e o armário e a porta exterior, alinhada com o armário.

20 100 80 550 560 600 600

1. Se a máquina de lavar loiça for colocada no canto do armário, deve deixar-se algum espaço para abrir a porta.

Passo 2. Instale a máquina de lavar loiça no armário

À propos du raccordement é lectrique

AVERTISSEMENT

(Todas as imagens são apresentas apenas a título de referência, pelo que deve consultar o produto em questão para mais detalhes O processo de instalação e imagens mais específicas são fornecidos no manual de instruções.)

PO

Certifique-se que possui ligação à terra adequada antes de utilizar a máquina.

NIVELAR O APARELHO

Uma vez posicionado o aparelho, a sua altura pode ser nivelada ajustando o nível de rosca dos pés. Em todo o caso, o aparelho não deve possuir uma inclinação superior a 2º.

LIGAÇÃO DE ÁGUA FRIA

Ligue o tubo de fornecimento de água fria a um conector roscado de 3/4 (polegadas) e certifique-se de que está apertado firmemente na sua posição.

Se os tubos de água forem novos ou não tiverem sido utilizados durante muito tempo, deixe a água correr para garantir que sai limpa. É necessário tomar esta medida de precaução para evitar o risco de a entrada de água ficar bloqueada e danificar o aparelho.

NÃO BRINCAR NEM SENTAR-SE SOBRE A MÁQUINA DE LAVAR LOIÇA

Mantenha as crianças afastadas do detergente, do abrilhantador e da máquina com aporta aberta, uma vez que ainda poderá existir algum detergente no seu interior. As crianças pequenas devem ser supervisionadas para garantirque não brincam com o aparelho.

COLOQUE O TUBO DE DRENAGEM DA FORMA APRESENTADA EM A OU O B

Parte frontal A parte superior do tubo deve lor menos de A 1000 mm. Tubagem de drenagem Bancada A B MAX 100mm +42mm

Introduza o tubo de drenagem na tubagem de drenagem com um diâmetro mínimo de 40 mm ou deixe que corra para o lava-loiça, certificando-se de que não fica dobrado nem enrolado. A parte superior do tubo deve ter menos de 1000 mm.

ADICIONAR SAL

Nota:: Esta instrução só se aplica a máquinas com amaciador de água

Antes da primeira lavagem, adiclone 1,5 kg de sal para máquinas de lavar lolça e, em seguida, encha o reservatório de sal com água.
2.Utilize apenas sal especial adequado para máquinas de lavar loiça domésticas 3.Utilize o funil para encher o reservatório de sal
4.Encha o reservatório de sal apenas antes de iniciar um dos programas de lavagem completos para evitar corrosão.
5.Depois de encher o reservatório, rode firmemente a tampa para a direita.

NOTA:

• Caso utilize um detergente multifuncional, como pastilhas de detergente “3 em 1”, e surgirem muitas manchas na loiça e copos, deve ativar de imediato o amaciador de água da sua máquina utilizando sal regenerador para máquinas de lavar loiça.
  Logo a seguir a ter enchido o reservatório com sal, deve iniciar um programa. Caso contrário, o sistema de filtragem, a bomba ou outras peças importantes da máquina podem ficar danificados por água salgada. Estes danos não estão abrangidos pela garantia.
  A tampa de vedação deve ser fechada de imediato para evitar que o sal saia do reservatório e provoque danos, tais como ferrugem nos componentes. Além disso, uma tampa de vedação incorretamente fechada pode provocar danos no amaciador de água em caso de entrada de detergente

UTILIZE LOIÇA ADEQUADA

Não coloque artigos que não sejam resistentes ao calor. Se comprar loiça nova, certifique-se de que é adequada para ser lavada na máquinas de lavar loiça.

ADICIONAR DETERGENTE

Por forma a evitar danos na máquina, deve utilizar apenas detergente especial para máquinas e lavar loiça. O detergente em pó deve ser sempre colocado no compartimento de detergente, nunca na estrutura da máquina. Certifique-se de que a tampa do compartimento está fechada antes de fechar a porta da máquina de lavar loiça.

ADICIONAR ABRILHANTADOR

1 ABRIR

É necessário limpar os braços aspersores regularmente para retirar os produtos químicos da água dura que possam obstruir os jatos dos braços aspersores e os rolamentos.
Para retirar o braço aspersor superior, segure a porca e rode o braço aspersor para a direta para o retirar.
Para retirar o braço aspersor inferior, puxe o braço para cima.
Lave os braços com água morna e detergente e utilize uma escova suave para limpar os jatos de água. Coloque-os de novo depois de os enxaguar exaustivamente.

COLOCAR O CESTO PARA TALHERES

Se a sua máquina de lavar loiça estiver equipada com um elemento de aquecimento visível, não coloque o cesto para talheres sob o elemento de aquecimento. A temperatura elevada do elemento de aquecimento pode danificar o cesto para talheres.

Abrir

1

CLEANING THE FILTER

Por forma a evitar que os filtros fiquem obstruídos com alimentos ou partículas de sujidade e também para garantir que obtém um bom efeito de lavagem, o sistema de filtragem deve ser limpo pelo menos uma vez por semana.
- Recomenda-se vivamente que verifique se os filtros se encontram na posição correta antes de utilizar a máquina.

2

NOTA:

A existência de pontos de ferrugem em peças no interior da máquina de lavar loiça pode ser causada por água que por vezes contém partículas de ferrugem de tubos de fornecimento de água antigos.

No caso de surgirem pontos de ferrugem em peças no interior da máquina, basta limpá-los com um pano.

É normal que o cesto para talheres, que está habitualmente em contacto com pratos sujos com alimentos de cor como, por exemplo, polpa de tomate, fique tingido.

ADVERTÊNCIA!

É perigoso abrir a porta durante a lavagem porque o vapor poderá provocar queimaduras.

AFIN D'OBTENIR DE BONNES PERFORMANCES DE LAVAGE VEUILLEZ SUIVRE LES INDICATIONS SUIVANTES:
