MANUAL DE UTILIZADOR PLB7145 Pando

• Em caso de perda do manual ou na eventualidade deste ficar obsoleto, pode solicitar

produto, poderá efetuar alterações sem aviso prévio.

• O fabricante, ao seguir a sua política de desenvolvimento e atualização constantes do

• Caso não consiga resolver algum problema, solicite ajuda a técnico qualificado.

• Consulte a secção relativa à Resolução de problemas para encontrar alguns conselhos NOTA: Instalação de tiras de absorção de ruído

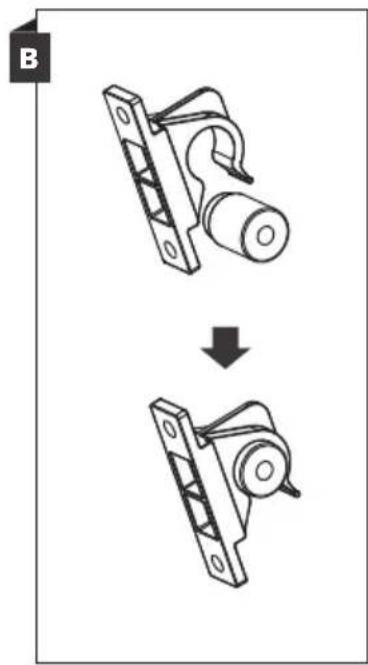

Instalação encastrada

Colocação do aparelho

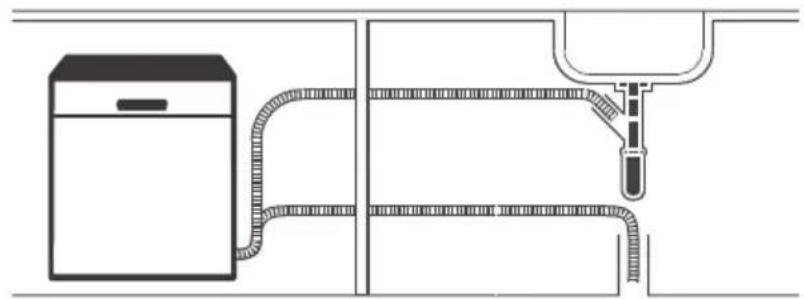

Ligação dos tubos de drenagem

Consumo de água e drenagem

Acerca da ligação elétrica

Instruções de ligação à terra.........................................................................................................7

DESCRIÇÃO GERAL DO PRODUTO

CONFIGURAÇÕES INICIAIS E UTILIZAÇÃO DA MÁQUINA

Conselhos sobre o cesto

Amaciador para a água

Preparação e introdução da loiça

Função do abrilhantador e do detergente

CARREGAMENTO DOS CESTOS

UTILIZAÇÃO DA PAINEL DE

Tabela de ciclos de lavagem

Alterar o programa a meio do ciclo

Esqueceu-se de colocar algo na máquina?

Cuidados no interior

Cuidados com a máquina de lavar loiça

Disponibilidade das peças sobresselentes .

CONSELHOS DE RESOLUÇÃO DE PROBLEMAS

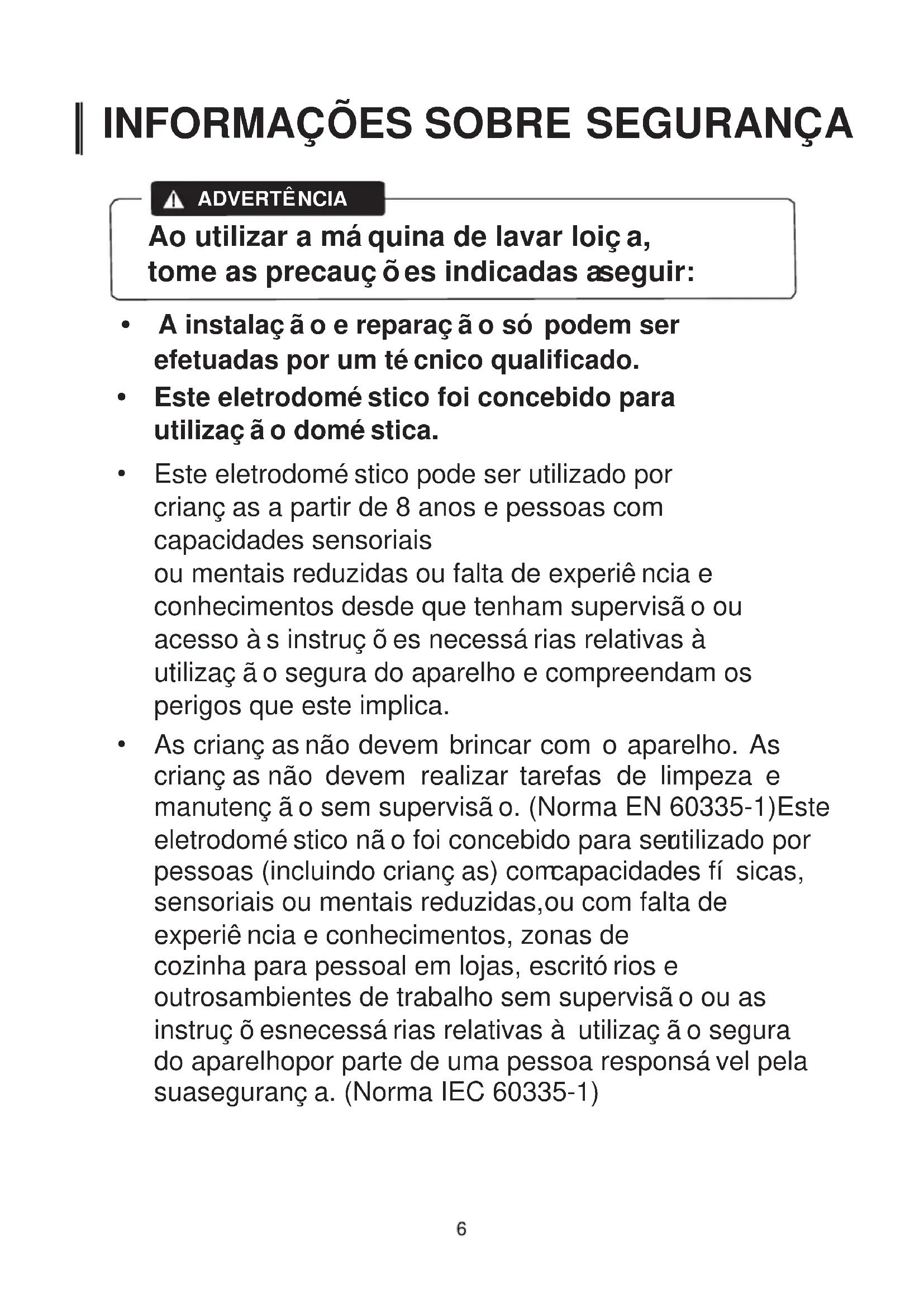

Ao utilizar a máquina de lavar loiça, tome as precauções indicadas a seguir:

suasegurança. (Norma IEC 60335-1) do aparelhopor parte de uma pessoa responsável pela instruçõesnecessárias relativas à utilização segura outrosambientes de trabalho sem supervisão ou as cozinha para pessoal em lojas, escritórios e experiência e conhecimentos, zonas de sensoriais ou mentais reduzidas, ou com falta de pessoas (incluindo crianças) com capacidades físicas, eletrodoméstico não foi concebido para ser utilizado por manutenção sem supervisão. (Norma EN 60335-1)Este crianças não devem realizar tarefas

crianças não devem brincar com

perigos que este implica. utilização segura do aparelho e compreendam os acesso às instruções necessárias relativas à conhecimentos desde que tenham supervisão ou ou mentais reduzidas ou falta de experiência e

capacidades sensoriais

crianças a partir de 8 anos e pessoas com

Este eletrodoméstico pode ser utilizado por

utilização doméstica.

Este eletrodoméstico foi concebido para

A instalação e reparação só podem ser 6Instruções de ligação à terra

• Este aparelho deve dispor de uma ligação à terra. Em caso de mau funcionamento ou avaria, a ligação à terra reduzirá o risco de uma descarga elétrica, oferecendo uma via de menor resistência de corrente elétrica. Este aparelho está equipado com uma ficha para um condutor de terra.

• A ficha deve ser ligada a uma tomada adequada, instalada e ligada à terra de acordo com os códigos e as regulamentações locais.

• Uma ligação desadequada do condutor de ligação à terra do equipamento pode provocar um risco de descarga elétrica.

• Consulte um eletricista ou um representante da assistência ao cliente qualificado caso tenha dúvidas se o aparelho está convenientemente ligado à terra. um perigo. serviço ou por uma pessoa qualificada, a fim de evitar substituído pelo fabricante, pelo seu agente de

• Se o cabo de alimentação for danificado, deve ser

sua limpeza e manutenção.

a unidade, o cabo ou a ficha em água ou outro líquido.

Para evitar riscos de descarga elétrica, não submerja

Este aparelho deve ser apenas utilizado no interior.

O material da embalagem pode ser perigoso para as 7• Não altere a ficha fornecida com o aparelho se esta não se adapta à tomada.

• Solicite a instalação de uma tomada adequada a um eletricista qualificado.

• Não utilize indevidamente, não se sente nem suba pela porta ou cesto da máquina de lavar loiça.

• Não utilize a máquina de lavar loiça sem que os painéis fornecidos estejam colocados corretamente.

• Abra a porta com muito cuidado se a máquina de lavar loiça estiver a funcionar, uma vez que existe o risco que salpique água.

• Não coloque objetos pesados nem se apoie na porta quando esta estiver aberta. Caso contrário, o aparelho poderá tombar.

• Ao carregar os elementos a lavar:

1) Coloque os objetos afiados de forma que não

possam danificar a junta de vedação da porta;

2) Advertência: As facas e outros utensílios com pontas

afiadas devem ser colocados no cesto com as pontas viradas para baixo ou na posição horizontal.

• Alguns detergentes para máquinas de lavar loiça são extremamente alcalinos. Podem ser muito perigosos se forem ingeridos. Evite o contacto com a pele e os olhos e mantenha as crianças afastadas da máquina de lavar loiça enquanto a porta estiver aberta.

• Certifique-se de que não fica detergente em pó na máquina uma vez concluído o ciclo de lavagem. 8• Não lave objetos de plástico que não possuam a marca “adequado para máquina de lavar loiça” ou equivalente.

• Se os objetos de plástico não contiverem nenhuma marca, consulte as recomendações do fabricante.

• Utilize apenas detergente e abrilhantador recomendados para utilização em máquinas de lavar loiça automáticas.

• Nunca utilize sabão, detergente para a roupa nem detergente para lavar à mão na máquina de lavar loiça.

• A porta não deve ser deixada aberta, uma vez que poderia aumentar o risco de queda.

• Se o cabo de alimentação elétrica estiver danificado, deve solicitar ao fabricante, serviço de manutenção ou outra pessoa qualificada que o substitua para evitar possíveis perigos.

• Durante a instalação, o cabo de alimentação não deve estar muito dobrado nem esmagado.

• Não adultere os controlos.

• O aparelho deve ser ligado à válvula de água principal utilizando tubos novos. Os elementos antigos não devem ser utilizados novamente.

• Para economizar energia, em modo de espera, o aparelho irá desligar-se automaticamente se não funcionar durante 15 minutos. A máquina pode lavar um máximo de 14 conjuntos. A pressão máxima permitida de entrada da água é de 1 MPa. A pressão mínima ermitida de entrada da água é de 0,04 MPa. 9Eliminação

• Para eliminar a embalagem e o aparelho, dirija-se a um centro de reciclagem. Corte o cabo de alimentação e inutilize o fecho da porta do aparelho.

• A embalagem de cartão é feita de papel reciclado e deve ser eliminada no local adequado para a sua reciclagem.

especial. classificação para que receba um tratamento

resíduo doméstico comum. É necessária a sua

ELIMINAÇÃO: Não elimine este produto como

resíduos. o seu município e com o serviço de eliminação de

reciclagem deste produto, entre em contacto com

Para obter informações mais detalhadas sobre a

a uma eliminação inadequada deste produto.

negativas para o meio ambiente e para a saúde

ajudará a prevenir potenciais consequências

Ao garantir que este produto é corretamente eliminado,

10DESCRIÇÃO GERAL DO PRODUTO

IMPORTANTE: Para tirar o maior partido da sua máquina de lavar loiça, leia todas as instruções de funcionamento antes de a utilizar pela primeira vez.

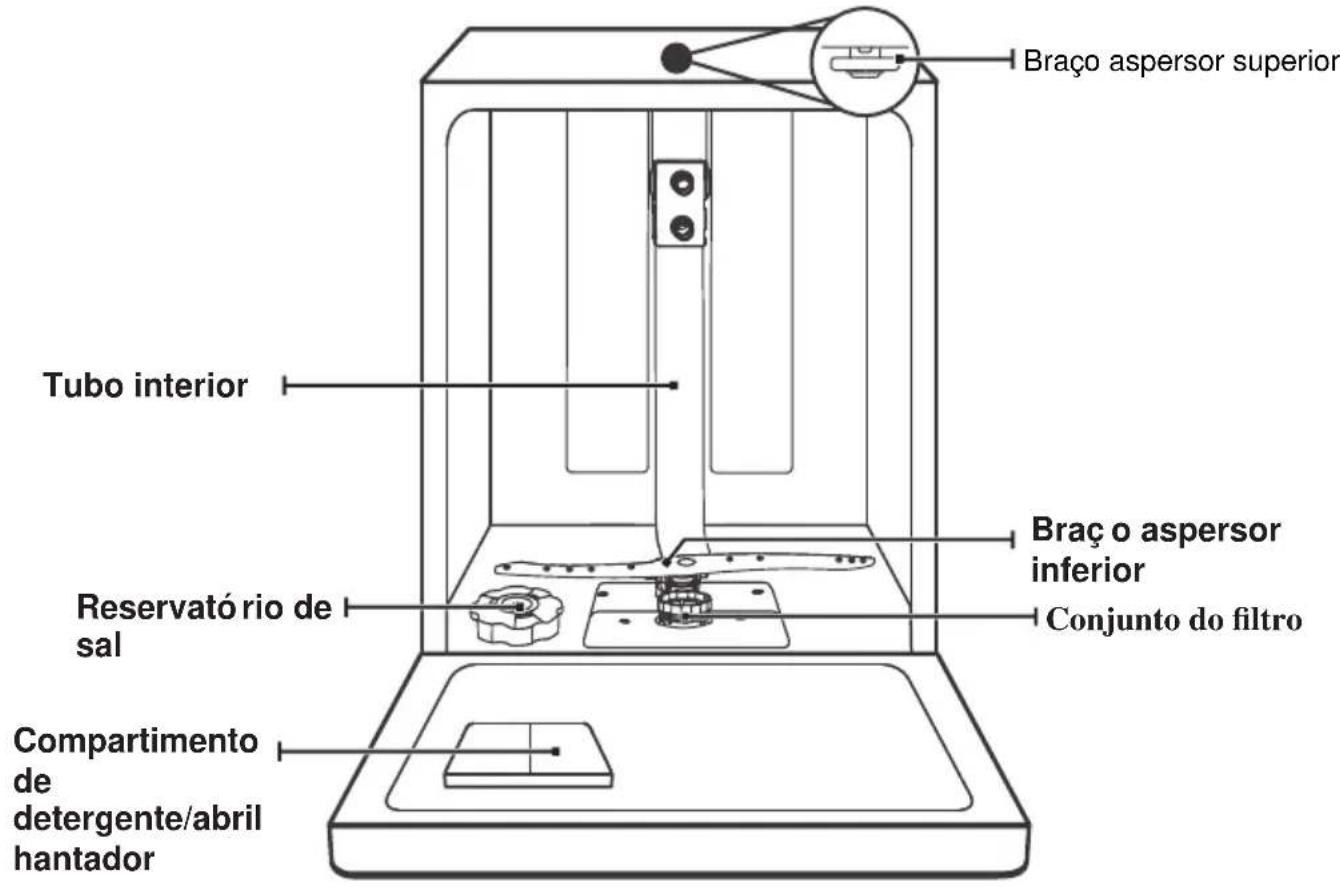

Compartimento detergente/abrilhantadorBraço aspersor inferior Conjunto do filtro Cesto para talheres Braço aspersor superior Suporte para chávenas Cesto superior NOTA: As imagens são apresentadas apenas a título de referência, podendo variar em função dos modelos. 11Dentro Fora 1. Ajuste o amaciador para a água 2. Coloque sal no amaciador 3. Coloque a loiça no cesto 4. Encha o compartimento de detergente/abrilhantador

Utilize apenas sal especialmente concebido para máquinas de lavar loiça. Os restantes tipos de sal, não especificamente concebidos para máquinas de lavar loiça, especialmente no caso do sal de mesa, irão danificar o amaciador para a água. Em caso de danos causados pela utilização de sal desadequado, o fabricante não assumirá qualquer garantia nem será responsável pelos danos ocorridos.

Adicione sal apenas antes de iniciar um ciclo. Desta forma, evita que os grãos de sal ou a água salgada que possam provocar salpicos permaneçam no fundo da máquina durante algum tempo, podendo causar corrosão. Antes de utilizar a máquina de lavar loiça:

LOIÇA cesto inferior e deve ser cheio da seguinte forma: Utilize sempre sal para máquinas de lavar loiça.O reservatório está situado sob o

Se o seu modelo não possuir amaciador para a água, ignore esta secção. NOTA: 12Siga estes passos para adicionar sal na máquina de lavar loiça:

1. Retire o cesto inferior e desenrosque a tampa do reservatório.

2. Coloque a extremidade do funil (fornecido) no orifício e verta cerca de

1,5 kg de sal para máquina de lavar loiça.

3. Encha o reservatório de sal até ao limite máximo com água. É normal que

saia uma pequena quantidade de água do reservatório.

4. Uma vez cheio, enrosque novamente a tampa apertando-a.

5. A luz de aviso de falta de sal apagar-se-á quando o reservatório

6. Imediatamente depois de encher o reservatório, deve iniciar um programa

(recomenda-se a utilização de um programa curto). Se não o fizer, o sistema de filtragem, a bomba ou outros componentes importantes da máquina poderão ficar danificados com a água salgada. Estes danos não estão abrangidos pela garantia. NOTA:

• O reservatório de sal deve ser cheio apenas quando a luz de aviso ( ) se acender no painel de controlo. Dependendo da rapidez com que o sal se dissolve, é possível que a luz de aviso fique acesa depois de encher o reservatório. Se o painel de controlo não possuir uma luz de aviso (alguns modelos), pode estimar quando é necessário encher o reservatório em função dos ciclos de lavagem realizados pela máquina de lavar loiça.

• Caso tenha derramado sal, inicie um programa de imersão ou um programa rápido. 13Conselhos sobre o cesto

Ajuste do cesto superior Tipo 1: A altura do cesto superior pode ser ajustada facilmente para colocar loiça de maiores dimensões no cesto superior ou inferior. Para ajustar a altura do cesto superior, siga estes passos:

Puxe o cesto superior para fora.

Empurre o cesto superior para introduzi-lo. posição inferiorposição superior Tipo 2:

Para colocar o cesto numa posição mais elevada, basta levantar o cesto pelo centro de cada lado até que fique bloqueado na sua posição mais alta. Não é necessário elevar a pega de regulação. Para colocar o cesto mais abaixa, eleve as pegas de regulação em cada lado para libertar o cesto e baixe-o para posição mais baixa.

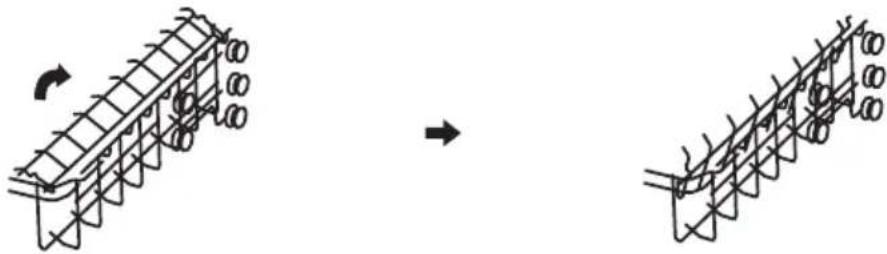

14Dobrar o suporte para copos Para deixar espaço para os objetos altos no cesto superior, dobre o suporte para copos para cima. Pode apoiar os copos altos contra os suportes. Também pode retirá-los caso não necessite deles.

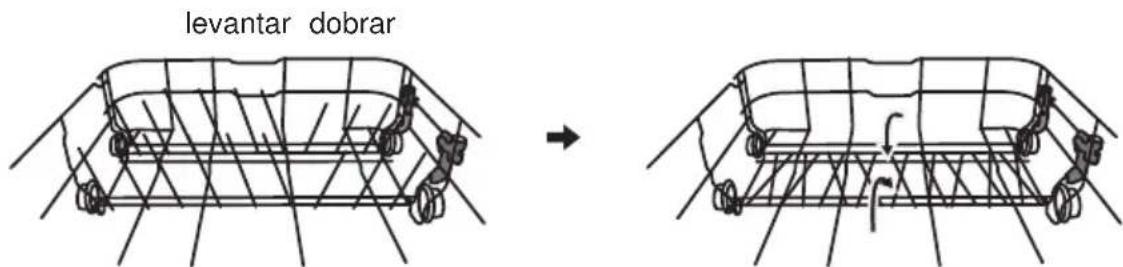

Dobrar os separadores do cesto As extremidades do cesto inferior servem para segurar os pratos e as travessas. Pode baixá-los para deixar mais espaço para artigos de maior tamanho.

Nível de amaciador da água

(gramas/ciclo Alemão °dH Francês °fH Britânico °Clarke

Amaciador para a água O amaciador para a água deve ser selecionado manualmente com o seletor da dureza da água. O amaciador para a água foi concebido para eliminar os sais e os minerais da água que possam ter um efeito negativo no funcionamento do aparelho. Quanto mais minerais contiver, mais dura será a água. O amaciador deve ser ajustado de acordo com a dureza da água da sua zona. A sua empresa de abastecimento de água local poderá informá-lo sobre a dureza da água da sua zona. Ajuste do consumo de sal A máquina de lavar loiça foi concebida para permitir o ajuste da quantidade de sal consumido com base na dureza da água utilizada. A intenção é otimizar e adaptar o nível de consumo de sal. Siga estes passos para ajustar o consumo de sal.

1. Ligue o aparelho;

2. Pressione o botão de Início/Pausa durante mais de 5 segundos para iniciar o

modelo de ajuste do amaciador da água nos 60 segundos seguintes a ter ligado o aparelho;

3. Pressione o botão Início/Pausa para selecionar o ajuste adequado.

Dependendo do seu ambiente local, os ajustes alteram-se sequencialmente da seguinte forma: H1->H2->H3->H4->H5->H6;

4. Pressione o botão de alimentação para concluir o modelo de

1 °dH = 1,25 ° Clarke = 1,78 °fH = 0,178 mmol/l Ajuste de fábrica: H3 Entre em contacto com a empresa de águas da sua localidade para obter informações sobre a dureza da água.

1) Cada ciclo com uma operação de regeneração consome 2,0 litros adicionais

de água, o consumo de energia aumenta em 0,02 kWh e o programa é prolongado em 4 minutos.

programas sequência de ocorre a cada X A regeneração 16Preparação e introdução da loiça

• Quando comprar utensílios, preste atenção aos utensílios que podem ser lavados na máquina.
• Para objetos específicos, selecione um programa com a temperatura mais baixa possível.
• Para evitar danos, não retire os objetos de vidro nem os talheres da máquina de lavar loiça imediatamente depois de o programa ter terminado. Para lavar os talheres/pratos Não são adequados
• Talheres com madeira, porcelana de boca larga ou pegas de madrepérola

• Artigos de plástico que não sejam resistentes ao calor

• Talheres antigos com peças coladas que não sejam resistentes à temperatura

• Talheres ou pratos com peças fixadas
• Artigos de estanho ou cobre • Artigos de cristal • Artigos de aço que possam oxidar • Pratos de madeira
• Artigos feitos de fibras sintéticas Com algumas limitações
• Alguns tipos de vidro podem ficar opacos após uma série de lavagens

Os componentes de prata e alumínio tendem a descolorar durante a lavagem • Os padrões vidrados podem desvanecer se lavados com frequência

NOTA: A dureza da água varia consoante a sua localização. Se se utilizar água dura na máquina de lavar loiça, irão formar-se depósitos na loiça e demais utensílios. O aparelho está equipado com um amaciador especial, que utiliza um reservatório de sal especificamente concebido para eliminar o calcário e os minerais da água.

Ajuste do compartimento de abrilhantador Para obter um melhor desempenho de secagem com pouco abrilhantador, a máquina de lavar loiça foi concebida para que o utilizador possa ajustar o consumo. Siga os passos seguintes: 1. Abra a porta e ligue a máquina de lavar loiça. 2. Nos 60 segundos seguintes ao passo 1, pressione o botão Programa durante mais de 5 segundos e, em seguida, o botão Delay (Atraso) para entrar no modo de ajuste; a indicação de enxaguamento surgirá de forma intermitente com uma frequência de 1 Hz. 3. Pressione o botão Programa para selecionar o ajuste adequado em função dos seus hábitos de utilização; os ajustes irão alterar-se pela seguinte sequência: D1->D2->D3->D4->D5- >D1. Quanto maior for o número, mais abrilhantador será utilizado. 4. Se não efetuar qualquer ajuste durante 5 segundos ou premir o botão de alimentação para sair do modelo predefinido, os ajustes serão guardados corretamente. 17Recomendações para encher a máquina de lavar loiça Retire os restos de alimentos de tamanho considerável. Amoleça os restos de comida queimada de frigideiras e panelas. Não é necessário enxaguar a loiça sob a torneira. Para obter um melhor desempenho da máquina de lavar loiça, siga estas instruções de colocação de loiça. (As características e aparência dos cestos e do cesto para talheres podem variar consoante o modelo). Coloque os objetos na máquina de lavar loiça da seguinte forma:

• Artigos como taças, copos, panelas/frigideiras, etc. devem ficar virados para baixo.

• Artigos curvos ou com buracos devem colocar-se em posição oblíqua para que a água possa deslizar pelos mesmos.

• Todos os utensílios devem ser empilhados de forma segura para que não se voltem.

• Todos os utensílios devem ser colocados de forma que os braços aspersores possam rodar livremente durante a lavagem.

• Coloque os artigos com cavidades, tais como taças, copos, panelas, etc. com a abertura para baixo para que a água não se acumule no recipiente nem na base.

• Os pratos e talheres não devem estar uns dentro dos outros, nem ficar tapados uns pelos outros.

• Para evitar danos, os copos não devem tocar entre si.

• O cesto superior foi concebido para colocar os elementos mais delicados e leves, como copos, chávenas de café e de chá.

• As facas de folha comprida colocadas numa posição vertical pressupõem um possível perigo.

• Os objetos compridos ou afiados como as facas devem ser colocados no cesto superior.

• Não encha excessivamente a máquina de lavar loiça. Este aspeto é importante para obter bons resultados e um consumo energético razoável.

NOTA: Os objetos muito pequenos não devem ser lavados na máquina de lavar loiça, uma vez que poderão cair facilmente do cesto. Remoção da loiça Para evitar que a água pingue do cesto superior para o cesto inferior, recomenda-se retirar primeiro a loiça do cesto inferior e, em seguida, do cesto superior.

ADVERTÊNCIA A loiça que retirar estará quente! Para evitar danos, não retire os objetos de vidro nem os talheres da máquina de lavar loiça nos 15 minutos a seguir ao programa ter terminado. 18Colocação de loiça no cesto superior O cesto superior foi concebido para os elementos mais delicados, como o vidro, as chávenas de café e os pires, bem como pratos, tigelas pequenas e frigideiras pouco profundas (sempre que não estejam demasiado sujas). Coloque os pratos e caçarolas de modo que não se desloquem sob o efeito do jato de água. Colocação de loiça no cesto inferior Recomenda-se colocar os artigos de maiores dimensões e mais difíceis de limpar no cesto inferior: panelas, frigideiras, tampas, travessas e tigelas, tal como é apresentado na figura a seguir. É preferível colocar as travessas e as tampas na parte lateral dos cestos para evitar bloquear a rotação do braço aspersor superior. O diâmetro máximo recomendado para os pratos à frente do compartimento de detergente é de 19 cm a fim de não impedir a sua abertura. Colocação no cesto para talheres Os talheres devem ser colocados no cesto para talheres independente, separados entre si e nas posições adequadas, e garantindo que os utensílios não entram em contacto, caso contrário poderão não ficar convenientemente limpos.

Não deixe que nenhum objeto sobressaia pela parte inferior. Coloque sempre os utensílios afiados com a ponta para baixo.

Para obter um melhor efeito de lavagem, coloque a loiça nos cestos de acordo com as instruções de colocação da p.27 19Função do abrilhantador e do detergente O abrilhantador é libertado durante o enxaguamento final para evitar que a água forme gotas sobre a loiça, deixando manchas e riscas. Também melhora a secagem, fazendo com que a água deslize pela loiça. A máquina de lavar loiça foi concebida para utilizar abrilhantador líquido. ADVERTÊNCI

Utilize apenas um abrilhantador de marca para a máquina de lavar loiça. Nunca encha o compartimento de abrilhantador com qualquer outra substância (como produto para limpar máquinas de lavar loiça ou detergente líquido), caso contrário, poderá provocar danos.

Quando encher o compartimento de abrilhantador A regularidade com que enche o compartimento de abrilhantador depende da frequência com que lave a loiça e dos ajustes de abrilhantador utilizados. - O indicador de pouco abrilhantador surgirá no ecrã quando for necessário colo abrilhantador. Não encha demasiado o compartimento de abrilhantador.

Função do detergente Os ingredientes químicos que compõem o detergente são necessários para retirar, desfazer e eliminar toda a sujidade da máquina de lavar loiça. A maior parte dos detergentes à venda no mercado são adequados para esta finalidade. ADVERTÊNCI

• Utilização adequada do detergente Utilize apenas detergente fabricado expressamente para ser utilizado na máquina de lavar loiça. Conserve-o num local fresco e seco. Não coloque o detergente em pó no compartimento de detergente até ao momento da lavagem. • O detergente para máquina de lavar loiça é corrosivo. Mantenha-o fora do alcance das crianças. 20Retire a tampa do compartimento de abrilhantador puxando a pega.

Verta o abrilhantador no compartimento, tendo cuidado para não o encher demasiado.

Por fim, feche a tampa.

Enchimento do compartimento de abrilhantador 21Enchimento do compartimento de detergente

Adicione detergente na cavidade de maiores dimensões (A) para o ciclo de lavagem principal. Para obter um melhor resultado de limpeza, sobretudo se os objetos estiverem muito sujos, verta um pouco de detergente na porta. O detergente adicional será ativado durante a fase de pré-lavagem.

Selecione uma forma de abertura de acordo com a situação real. - Para abrir a tampa, deslize o gancho de abertura. - Para abrir a tampa, pressione o gancho de abertura para baixo.

NOTA: Para fechar a tampa, deslize-a para a frente e, em seguida, pressione-a para baixo.

• Tenha em conta que, dependendo da sujidade da água, o ajuste pode ser diferente.

Deslize para a esquerda Pressione

• Respeite as recomendações do fabricante apresentadas na embalagem do detergente.

Leia o conteúdo correspondente do manual de instruções para saber mais detalhadamente como funciona a máquina.

Instalação da máquina de lavar loiça (Consulte a “INSTRUÇÕES DE INSTALAÇÃO” )

Retire a sujidade mais visível dos talheresEvitar a pré-lavagem. Coloque a loiça nos cestos

23UTILIZAÇÃO DA PAINEL DE CONTROLO

Ecrã Para mostrar o tempo de funcionamento, o tempo de início programado, código Indicador do Auto Para loiça leve, com sujidade normal, com ou sem alimentos secos. Intensivo Loiça muito suja, incluindo panelas e frigideiras. Com comida seca aderida. Universal Para loiça com uma sujidade normal, tais como panelas, pratos, copos e frigideiras ligeiramente sujas. Funcionamento (Botão) Potência Pressione este botão para ligar a máquina de lavar loiça. O ecrã irá acender-se. Programa Selecione o programa de lavagem adequado e o indicador do programa selecionado acender-se-á. Atraso Pressione este botão para programar as horas de atraso para a lavagem. Pode atrasar o início da lavagem até 24 horas. Se premir o botão apenas uma vez, a lavagem começará passado uma hora. Alt Pressione o botão para selecionar o cesto superior ou o cesto inferior com loiça e os indicadores de resposta irão

Função Pressione o botão para selecionar uma função e o indicador correspondente irá acender-se. Não é possível selecionar duas Ecrã

acender-se. funções ao mesmo tempo. 24Ecrã

Indicador do programa ECO É o programa padrão, adequado para loiça com sujidade normal, tal como panelas, pratos, copos e frigideiras ligeiramente sujas. Copos Para loiça e copos ligeiramente sujos 90 min Para loiça com sujidade normal que deve ser lavada rapidamente. Rápido Um programa de lavagem mais curto para loiça ligeiramente suja que não necessite de secagem.

Indicador de altura Superior Quando seleciona Superior, apenas ativa o aspersor da parte superior. O aspersor inferior não funcionará. Inferior Quando seleciona Inferior, apenas ativa o aspersor da parte inferior. O aspersor superior não funcionará.

Indicador de função Extra lavagem Para loiça muito suja. (Só é possível selecionar com o programa Intensivo, ECO, Vidro e 90 min) Extra secagem Para realizar uma secagem mais completa. (Só é possível selecionar com o programa Intensivo, ECO, Vidro e 90 min).

Indicador de aviso Abrilhantador Se o indicador “ ” se acender, significa que há pouco abrilhantador e deve encher o compartimento. Sal Se o indicador “ ” se acender, significa que há pouco sal e deve encher o reservatório. Luz operacional Ele será exibido na área inferior direita. luz azul indicativa de operação será projetada no chão. Quando a máq uina estiver funcionando, uma

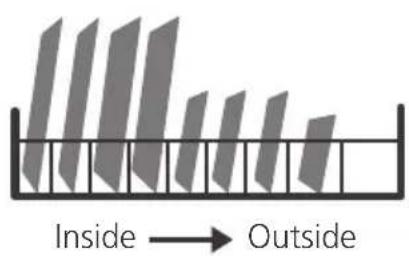

CARREGAMENTO DOS CESTOS

DE ACORDO COM A NORMA

EN60436: Carregar a máquina de lavar loiça até à sua capacidade máxima ajudará a poupar energia e água

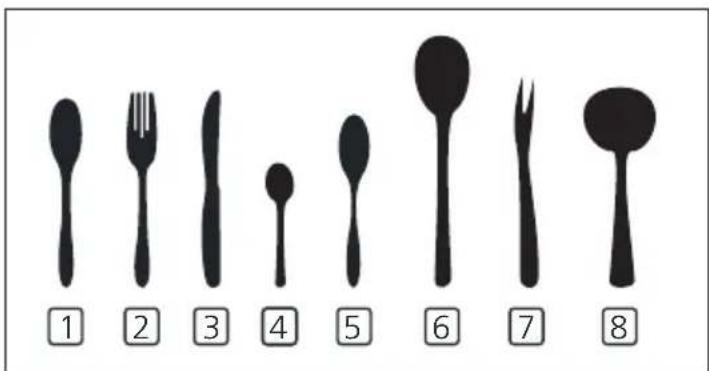

Colheres de sobremesa

Conchas As informações para o teste de compatibilidade cumprem a norma EN 60436 Capacidade: 10 conjuntos Posição do cesto superior: posição inferior Programa: ECO Ajuste do abrilhantador: 6 Ajustes do amaciador: H3

27PROGRAMAR A MÁQUINA DELAVAR LOIÇA Na tabela seguinte são apresentados os programas mais adequados para os níveis de resíduos de alimentos e a quantidade de detergente necessário. Também são apresentadas informações variadas sobre os programas. (⚫) significa que é necessário encher o compartimento de abrilhantador. Programa Descrição do ciclo Detergente prélavagem/ principal Tempo de funcionamento (min) Energia (kW/h) Água (l) Abrilhantador

Auto Pré-lavagem (45 °C) Limpeza automática (45-55 °C) Enxaguamento Enxaguamento (65 °C) Secagem

Lavagem (60 °C) Enxaguamento Enxaguamento Enxaguamento (70 °C) Secagem

Universal Pré-lavagem(45°C) Lavagem (55 °C) Enxaguamento Enxaguamento (65 °C) Secagem

(*EN 60436) Pré-lavagem Lavagem (45°C) Enxaguamento (65 °C) Secagem

Copos Pré-lavagem Lavagem (40 °C) Enxaguamento Enxaguamento (60 °C) Secagem

90 min Lavagem (65 °C) Enxaguamento (65 °C) Enxaguamento(65 °C) Secagem

ECO ecológica da UEutilização, e é utilizado para avaliar aconformidade com a legislação de concepção vez que é o programamais eficiente em termos de energia e água para esta O programa ECO é adequado para a limpeza de pratos com sujeira normal, uma 28Início do ciclo de lavagem

1. Puxe os cestos superior e inferior para fora, coloque a loiça e empurre-os

para dentro. Recomenda-se colocar primeiro a loiça no cesto inferior e depois no cesto superior.

2. Verta o detergente.

3. Introduza a ficha na tomada. Para obter informações sobre a alimentação,

consulte a última página “Ficha do produto”. Certifique-se de que o fornecimento de água está aberto e com a pressão máxima.

4. Feche a porta e pressione o botão de alimentação para colocar a máquina a funcionar.

5. Selecione um programa, a luz de resposta irá acender-se. Pressione o

botão de Início/Pausa e a máquina de lavar loiça iniciará o seu ciclo. Alterar o programa a meio do ciclo Um ciclo de lavagem só pode ser alterado se tiver sido iniciado há pouco tempo, caso contrário, o detergente pode já ter sido libertado e a máquina de lavar loiça poderá ter começado a drenar água. Se for este o caso, a máquina de lavar loiça deverá ser reiniciada e deverá encher novamente o compartimento de detergente. Para reiniciar a máquina de lavar loiça, siga as instruções seguintes:

Abra um pouco a porta para que a máquina de lavar loiça pare. Quando o braço aspersor tiver parado, pode abrir completamente a porta.

Pressione o botão Programa durante mais de três segundos e o aparelho passará a modo de repouso.

Pode alterar o programa para a configuração de ciclo pretendida.

3 sec Economia de energia instruções. quando a máquina de lavar louça doméstica é utilizada de acordo com as geralmente menos energia e água na fase de utilização do que a lavagem manual A lavagem de louça numa máquina de lavar louça doméstica consome 2. recomendada. A pré-lavagem dos pratos leva a um maior consumo de água e energia e não é 1. 29É perigoso abrir a porta a meio do ciclo porque o vapor poderá provocar queimaduras. ADVERTÊNCIA lavar loiça começará a funcionar novamente. ressione o botão de Início/Pausa e, passado 10 segundos, a máquina de 5.P eche a porta.4.F oloque a loiça que se tenha esquecido.3.C uando o braço aspersor tiver parado, pode abrir completamente a porta.

ressione o botão de Início/Pausa para fazer uma pausa na lavagem.1.P instruções seguintes: momento antes de o compartimento de detergente se abrir. Se for o caso, siga as Caso se tenha esquecido de algum peça de loiça, pode adicioná-la em qualquer Esqueceu -se de colocar algo na maquina?

30MANUTENÇÃO E LIMPEZA

Cuidados no exterior A porta e a junta da porta Limpe as juntas da porta regularmente com um pano suave humedecido para eliminar restos de comida. Ao colocar a loiça na máquina, podem cair restos de comida ou bebida pelas partes laterais da porta. Estas superfícies estão fora da estrutura da máquina de lavar loiça e a água dos braços aspersores não chega até elas. Os alimentos depositados devem ser retirados antes de fechar a porta. O painel de controlo Caso seja necessário, o painel de controlo deve ser limpo com um pano suave humedecido.

• Para evitar que entre água no fecho da porta e nos componentes elétricos, não utilize qualquer tipo de produto de limpeza em spray.
• Não utilize produtos de limpeza abrasivos nem esfregões nas superfícies externas, uma vez que pode riscar o acabamento. Algumas toalhas de papel também podem riscar ou deixar marcas na superfície.

Cuidados no interior

ADVERTÊNCIA modelos de sistemas de filtragem e braços aspersores podem variar.As imagens são apresentadas a título de referência, dado que os diversos NOTA: filtros na estrutura de lavagem.limpe-os se necessário com água da torneira. Siga estes passos para limpar os pode provocar a obstrução do filtro. Verifique o estado dos filtros regularmente e incluindo objectos estranhos tais como pauzinhos ou estilhaços. Esta sujidade O sistema de filtragem na base da estrutura armazena a sujidade grossa Sistema de filtragem 31Segure o filtro para sujidade grossa e rode-o para a esquerda para desbloqueá-lo. Levante o filtro para cima e para fora para o retirar da máquina de lavar loiça. O filtro fino pode ser retirado puxando a parte inferior do conjunto do filtro. O filtro para sujidade grossa pode ser desprender-se do filtro principal rodando suavemente as abas na parte superior e puxando-o para fora.

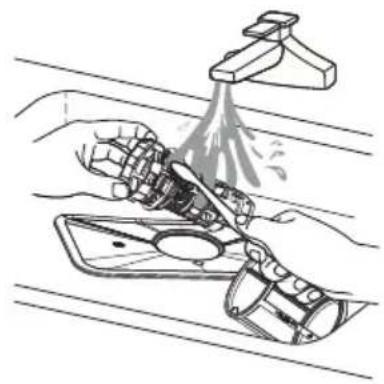

Os restos de comida de maiores dimensões podem ser limpos enxaguando o filtro com água da torneira. Para uma limpeza mais exaustiva, utilize uma escova suave. Instale novamente os filtros pela ordem inversa, substitua o encaixe do filtro e rode-o para a direita, na direção da seta.

• Não aperte excessivamente os filtros. Coloque novamente os filtros seguindo uma sequência de forma segura, caso contrário, a sujidade grossa poderá entrar no sistema e provocar uma obstrução.
• Nunca utilize a máquina de lavar loiça sem os filtros colocados. Uma colocação incorreta do filtro pode reduzir o nível de desempenho do aparelho e danificar a Main filterCoarse filter Open Filtro para sujidade grossa Filtro principalFiltro fino Abrir

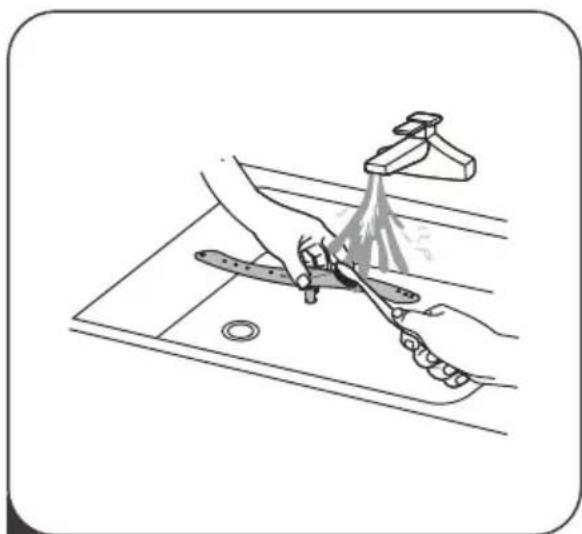

loiça e demais utensílios. 32Braços aspersores É necessário limpar os braços aspersores regularmente para retirar os produtos químicos da água que possam obstruir os orifícios para os jatos de água e os rolamentos. Para limpar os braços aspersores, siga as instruções a seguir: Para retirar o braço aspersor superior, segure a porca do centro para que não se mova, e rode o braço aspersor para a esquerda para o retirar. Para retirar o braço aspersor inferior, puxe o braço para cima.

Lave os braços com água morna e detergente e utilize uma escova suave para limpar os orifícios para os jatos de água. Coloque-os de novo depois de os enxaguar exaustivamente.

33Cuidados com a máquina de lavar loiça Medidas de precaução anticongelação Tome medidas para que a máquina de lavar loiça não congele durante o inverno. Sempre que utilizar um ciclo de lavagem, proceda da seguinte forma:

1. Corte o fornecimento elétrico para a máquina de lavar loiça na fonte de

2. Feche o fornecimento de água e desligue o tubo de entrada de água da

3. Drene a água do tubo de entrada e da válvula de água. (Utilize um

recipiente para recolher a água).

4. Ligue novamente o tubo de entrada à válvula de água.

5. Retire o filtro da parte inferior da cuba e utilize uma esponja para recolher

a água do reservatório. Depois de cada lavagem Depois de cada lavagem, corte o fornecimento de água ao aparelho e deixe a porta ligeiramente aberta para que a humidade e os bolores não fiquem presos no seu interior. Retire a ficha da tomada Antes de realizar trabalhos de limpeza ou manutenção, retire sempre a ficha da tomada. Não utilize produtos de limpeza abrasivos nem solventes Para limpar o exterior e as partes de borracha, não utilize produtos de limpeza abrasivos nem solventes. Utilize apenas um pano com água morna e detergente. Para retirar as manchas da superfície interior, utilize um pano humedecido com água e um pouco de vinagre ou um produto de limpeza concebido especificamente para máquinas de lavar loiça. Se não utilizar a máquina durante algum tempo Recomenda-se que realize um ciclo de lavagem com a máquina de lavar loiça vazia e que depois desligue a ficha da tomada, feche o fornecimento de água e deixe a porta do aparelho ligeiramente aberta. Desta forma, as juntas da porta durarão mais tempo e evitará a formação de odores dentro do aparelho. Deslocação do aparelho Se necessitar de mover o aparelho, mantenha-o na posição vertical. Se for absolutamente necessário, pode ficar apoiado sobre a sua parte posterior. Juntas Um dos fatores que provocam a formação de odores na máquina de lavar loiça são os alimentos que ficam presos nas juntas. Limpe-as regularmente com uma esponja húmida para evitar que esta situação ocorra.

Antes de recorrer à assistência técnica Ao rever as páginas seguintes pode evitar ter de recorrer à assistência técnica.

Problema Causas possíveis O que fazer A máquina de lavar loiça não funciona.

A fonte de alimentação não se acende.

A pressão de água é baixa.

A porta da máquina de lavar loiça não está Certifique-se de que fecha a porta corretamente. Não é bombeada água a partir da máquina de lavar loiça. Verifique o tubo de drenagem. Filtro obstruído. Verifique a sujidade do filtro. O lava-loiça da cozinha está obstruído. Espuma na cuba Detergente desadequado.

bem fechada.O tubo de drenagem está torcido ou esmagado. que a torneira está aberta. água está ligado de forma adequada e Certifique-se de que o fornecimento de parede. corretamente ligado à tomada de que o cabo de alimentação está está bem fechada. Certifique-se de lavar loiça está ligada e que a porta Certifique-se de que a máquina de loiça. mesmo circuito com a máquina de lavar outroaparelho que esteja a partilhar o

disjuntor disparou. necessário. desapareceu. Repita o processo se certifique-sede que a espuma depois da fase de drenagem e drenarátoda a água. Abra a porta Inicialmente,a máquina de lavar loiça selecione um ciclo de lavagem. porta da máquina de lavar loiça e da máquina de lavar loiça. Feche

1 litros de água friana parte inferior e deixeque a espuma evapore. Verta ocorrer, abra amáquina de lavar loiça evitar a formação de espuma. Se isto para máquinas de lavarloiça para Utilize apenas detergentesespeciais máquinas de lavar loiça. um técnico de reparação de de recorrer a um canalizador e não a do lava-loiça da cozinha, poderá ter problema for o escoamento deficiente que está a escoar corretamente. Se o Verifique o lava-loiça para garantir de 35Problema Causas possíveis O que fazer

O abrilhantador derramou-se. Limpe sempre o abrilhantador derramado de imediato com um pano. Manchas no interior da cuba É possível que tenha utilizado detergente com corante. Certifique-se de que o detergente não possui corante. Película esbranquiça

na superfície interior. Minerais duros na água. Para limpar o interior, utilize uma esponja humedecida com detergente para máquinas de lavar loiça e utilize luvas de borracha. Nunca utilize outro produto de limpeza que não seja detergente para máquinas de lavar Manchas de óxido nos talheres. Os objetos afetados não são resistentes à corrosão. Evite lavar artigos que não sejam resistentes à corrosão na máquina de lavar loiça. Não realizou um ciclo de lavagem depois de adicionar sal na máquina de lavar loiça. Entraram restos de sal no ciclo de lavagem. Faça sempre um ciclo de lavagem sem loiça depois de adicionar sal. Não selecione a função Turbo (caso exista) depois de adicionar sal na máquina de lavar loiça. A tampa do amaciador está Certifique-se de que a tampa do amaciador está corretamente fixada. Ruído de pancadas na máquina de lavar loiça. O braço aspersor está em contacto com algum objeto do cesto. Pare o programa e reposicione os objetos que estejam a bloquear o funcionamento do braço. Ruído de solavancos na máquina de lavar loiça. Objetos soltos na máquina de lavar loiça. Pare o programa e reposicione os objetos. Ruído de pancadas nas tubagens de água. Pode dever-se à instalação in situ ou à secção transversal das tubagens. Não influencia o funcionamento da máquina de lavar loiça. Em caso de dúvida, entre em contacto com um canalizador qualificado. A loiça não ficou conveniente mente lavada. A loiça não foi colocada corretamente. Consulte o CAPÍTULO “Preparação e colocação da loiça” (p.17).

O programa não era suficientemente potente. Selecione um programa mais intensivo. frouxa. loiça, caso contrário, poderá formar- se espuma. A loiça não ficou conveniente mente lavada. Não colocou detergente suficiente.

Coloque mais detergente ou mude de detergente.

Existem objetos a bloquear o movimento dos braços aspersores. Reposicione os objetos para que o braço aspersor possa rodar livremente.

Problema Causas possíveis O que fazer A loiça não ficou conveniente mente lavada. O conjunto do filtro não está limpo ou não foi corretamente colocado na base da estrutura de lavagem. Esta situação pode fazer com que os orifícios do braço aspersor

Limpe ou reposicione o filtro corretamente. Limpe os orifícios do braço aspersor. Os objetos de vidro ficam opacos. Combinação de água macia e demasiado detergente. Utilize menos detergente se a água da sua zona for macia e selecione um ciclo mais curto para lavar os objetos de vidro para que estes fiquem limpos. Os pratos e copos apresentam manchas brancas. A água dura da sua zona pode fazer com que o calcário se deposite. Adicione mais detergente. Marcas pretas cinzentasouna loiça. Os utensílios de alumínio entraram em contacto com os pratos. Utilize um produto de limpeza abrasivo suave para eliminar essas marcas. Fica detergente compartimento. A loiça está a bloquear o compartimento de detergente. Coloque a loiça corretamente. A loiça não está seca. A loiça não foi colocada corretamente. Coloque a loiça na máquina como sugerido nas instruções.

Retirou a loiça demasiado cedo. Não retire a loiça da máquina imediatamente após a lavagem. Abra a porta ligeiramente para que o vapor saia. Retire a loiça quando a temperatura interior for segura. Retire primeiro o cesto inferior para evitar que caia água do cesto superior. fiquem bloqueados.

A loiça não está seca. (ver página seguinte)

Selecionou um programa desadequado. Com um programa curto, a temperatura de lavagem é baixa, reduzindo o desempenho da limpeza. Selecione um programa com uma maior duração de lavagem. Utilização de talheres com um revestimento de baixa qualidade. A drenagem de água é mais difícil com estes objetos. Os talheres ou os pratos deste tipo não são adequados para serem lavados na máquina de lavar loiça. para a segurança do utilizador do aparelho e afectar a garantia. A auto reparação ou reparação não profissional pode causar sérios riscos

ADVERTÊNCIAAs causas de não conseguir uma boa secagem, se não existe uma evidente e clara avaria no aparelho, geralmente são alheias ao funcionamento do producto. Principalmente, e na maioria das ocasiões, a causa são elementos externos, tais como um uso ou preparado inadecuado do aparelho (ajustes) ou dos productos de limpeza utilizados (detergente e/ou abrilhantador). Antes de contactar o Serviço Técnico, recomendamos descartar uma qualquer avaría, que geraria ums custos de mão de obra e deslocação, não cobertos pela garantía. Em seguida detalhamos as principais causas alheias ao aparelho que poderiam produzir Águas duras: em determinados lugares, sobretudo costeiros, o índice de cal na água é bastante elevado, dificulta bastante a obtenção de uma boa secagem.Pré-lavar com sabão: se fizermos uma pré-lavagem à mão da loiça, esta deverá ser só com água, pois se usamos sabões, os seus restos podem passar para a máquina de lavar a loiça e interferirem no resultado da secagem.Recipientes de plástico: Muitos deste tipo de recipientes são compostos de materiais hidrofóbicos, e são muito propensos à condensação e à formação de gotas que são muito difíceis de secar completamente. Se o problema de secagem acontece só neste tipo de recipientes, não existe nemhum problema na máquina de lavar loiça.Colocação de loiça em cestas: uma incorrecta colocação da loiça em cestas pode provocar que a lavagem e a secagem sejam deficientes.Uso inapropiado do abrilhantador: não usar abrilhantador, substituindo-o por pastillas tipo “3 en 1”, ou usar marcas brancas, afectarão negativamente a qualidade da secagem. Escolha do programa: dispõe de vários programas em que a secagem nal, é ótima. Recomendamos programas largos e os especícos de secagem como o *Secagem Extra (*segundo versão e modelo), ver manual do utilizador. Não usar sabões na pré-lavagem manual; usar só água.Usar sempre abrilhantador enchendo o depósito da máquina de lavar loiça, verificar com frequência se o depósito tem a quantidade suficiente de líquido para que se consiga o resultado desejado.Devem ser utilizadas marcas de abrilhantador reconhecidas pela sua qualidade e evitar marcas brancas.Ajustar o consumo de abrilhantador: regule o consumo de abrilhantador, ajustando a configuração ao nível requerido segun-do se indica no manual do utilizador. Com isto reduzimos a quantidade de água que poderá ficar na loiça e acelerar o processo de secagem final. CAUSA RECOMENDAÇÕES Causas e Recomendações do que fazer quando não se consegue a secagem adequada Siga as instruções e conselhos de colocação da loiça e utensílios indicados no manual do utilizador Ajustar consumo de sal e abrilhantador, seguir as indicações do manual de utilizador Adicionalmente a instalação de um decalcificador na tomada de água que melhorará sustancialmente o resultado. 38Disponibilidade de peças sobressalentes

Sete anos após a última unidade do modelo ter estado no mercado: termóstatos e sensores, software e firmware incluindo software de reset. placas de circuito impresso, visores electrónicos, interruptores de pressão, relacionadas com conjuntos de portas (separadamente ou em conjunto), válvulas, filtros e batentes de água, peças estruturais e interiores tubagem e equipamento relacionado incluindo todas as mangueiras, aquecimento incluindo bombas de calor (separadamente ou em conjunto), Motor, bomba de circulação e drenagem, aquecedores e elementos de cestos e tampas filtros de drenagem, grelhas interiores, e periféricos de plástico tais como Dobradiça de porta e vedações, outras vedações, braços de pulverização, Dez anos após a última unidade do modelo ter sido comercializada:

Se a máquina de lavar loiça não funcionar corretamente, irá apresentar códigos de erro para que os possa identificar:

Códigos Significado Causas possíveis

Tempo de entrada mais longo

Não alcança a temperatura pretendida E4 Derrame

Falha de comunicação entre

a placa de circuito impresso principal e a placa de circuito impresso do ecrã A torneira não está aberta, o fornecimento de água é limitado ou a pressão de água é demasiado baixa O elemento de aquecimento não funciona corretamente Um elemento da máquina de lavar loiça apresenta fugas

Circuito aberto ou rotura de um fio de comunicação

• Em caso de derrame, feche a torneira principal antes de solicitar assistência técnica.
• Se existir água na base devido a um derrame ou uma pequena fuga, esta deverá ser retirada a água antes de colocar a máquina de lavar loiça a funcionar novamente. 40www.pando.es OTROS PAÍSES:ESPAÑA, PORTUGAL Y ANDORRA:

INOXPAN S.L., agradece a sua escolha e a confiança depositada num producto da marca Pando, que se distingue pela sua Qualidade, Disign e Inovação, estando fidelizada às suas origens e compromissos. CONDIÇÕES DE GARANTÍA PANDO: Este aparelho dispõe de uma garantía de 2 anos a partir da data de compra, que o cobre contra todo o defeito de fabrico que afete o seu bom funcionamento. Para a validade da garantia é imprescindível apresentar a fatura ou ticket da compra perante o técnico do Serviço Oficial Autorizado Pando. Durante este período, a Empresa compromete-se a repôr ou reparar gratuitamente qualquer peça defeituosa devida a erro ou defeito de fabrico do aparelho, até conseguir o seu funcionamento correcto, assim como a mão de obra necessária, e respetivos gastos ocasionados como consequência de tal reparação ou reposição. EXCLUÍDOS DA GARANTÍA PANDO:

Não estará coberto pela garantía e poderá ser causa da anulação da mesma, devendo o usuário,ser responsável nestes casos pelo custos dos materiais ,mão de obra e deslocação do Serviço Técnico nos seguintes pressupostos: - Mau funcionamento do aparelho ou danos no mesmo por incumprimento das normas, instruções e recomendações indicadas no manual do utilizador e instalação do aparelho. - Danos no aparelho, mobiliário ou elementos externos por uma inadecuada instalação, ou manipulação indevida do aparelho e dos seus elementos de ligação, como o cabo de alimentação, tomada de água ou esgoto, etc… - Quando o aparelho se destine a uso NÃO DOMÉSTICO, para o qual não está previsto. - Revisões da instalação ou do normal funcionamento. Tão pouco limpezas ou manutenção do produto, - Avarias ou defeitos produzidos por transportes e por intervenção de pessoal alheio à Pando, ou não autorizado, assim como por serviço de assistência técnica NÃO oficial Pando. - Amolgadelas, riscos ou defeitos estéticos no producto por instalação, manipulação ou uso indevido. - Componentes estéticos, de uso e desgaste, como paineis, filtros, bandejas, cestas, guías e accesórios. - Óxido ou manchas no aço ou lacado, produzido por aplicação indevida, ou exposição sem proteção a elementos corrosivos como produtos de limpeza inapropiados e inadequados. - Danos estéticos ou corrosivos nas paredes e elementos dos accesórios do interior da cavidade e da porta do aparelho, pelo uso de produtos de limpeza inadecuados, e por uso inapropiado e indevido de elementos no depósito dos produtos de limpeza, como o sal, abrilhantador ou sabão, ignorando as indicações do manual do aparelho. - Avarías e danos produzidos por agentes externos: anomalías na instalação eléctrica, desastres naturais, fenómenos atmosféricos, geológicos, trovoadas, raios, inundações, qualquier tipo de animal, etc. - Avarias ou danos internos e externos cuja causa seja por efetos químicos da água, como a cal. - No caso de não haver um fácil e seguro acesso para a desinstalação do aparelho do móvel suporte, assim como às ligações da corrente elétrica, da água e do esgoto, ou que os elementos do mobiliário impeçam a sua fácil e segura retirada; neste pressuposto o utilizador será o responsável pela colocação do aparelho de forma acessível e também assumirá os gastos da mão de obra e deslocação no caso de que o Serviço Técnico Pando tiver que dispôr de um tempo extra para a intervenção, ou para uma segunda visita por causa da inacesibilidade do aparelho. INOXPAN, S.L., fica expressamente excluída de qualquer responsabilidade sobre eventuais danos diretos ou indiretos a pessoas ou materiais, produzidos por manuseamento indevido do aparelho. Dados de contacto Servço Técnico Oficial Autorizado Pando:

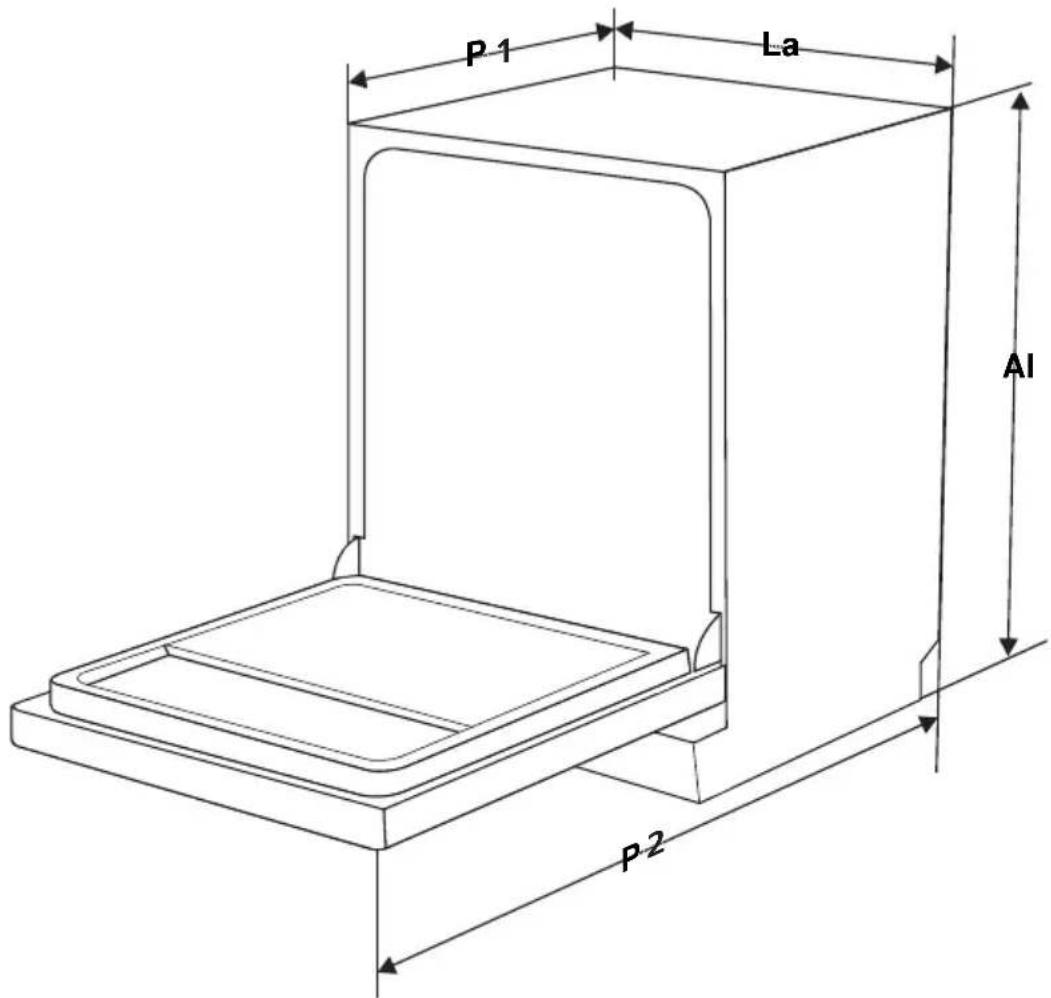

Altura (Al) 815 mm Largura (La) 448 mm Profundidade (P1) 550 mm (com a porta fechada) Profundidade (P2) 1150 mm (com a porta aberta 90°) 42Ficha de Informação do Produto (EN60436) Nome ou marca do fornecedor: PANDO Identificador do modelo

Parâmetros gerais do produto: PLB-7145 Parâmetros Valor Parâmetros Valor

Capacidade nominal (

Largura 45 Profundidade 55 EEI (

) 55,9 Classe de eficiência energética

1,125 Índice de desempenho da secagem

1,065 Consumo de energia em kWh [por ciclo], com programa ecológico utilizando enchimento com água fria. Consumo real de energia o consumo dependerá da forma como o aparelho for aparelho é utilizado.

Consumo de água em litros [por ciclo], com programa eco. O consumo real de água depende da forma como o aparelho é utilizado e da dureza da água.

8,0 Duração do programa

(h:min) 3:50 Tipo Fully intergrated Emissão de ruídos acústico aéreo

Classe de emissão de ruído acústico aéreo

Modo OFF (W) 0,49 Modo de espera (W) N/A Início retardado (W) (Se aplicável) 1,00 Espera de rede (W) (Se aplicável) N/A Duração mínima da garantia oferecida pelo fornecedor (b): 2 anos Informação adicional: www.pando.es (a) para o programa eco (b) A modificação destes elementos não será considerada relevante para efeitos do nº 4 do artigo 4º do Regulamento (UE) 2017/1369. (c) Caso a base de dados de produtos gere automaticamente o conteúdo final desta célula, o fornecedor não deve introduzir estes dados

Regulamento (UE) 2019/2022 da Comissão, de 1 de Outubro de 2019, que estabelece os requisitos de concepção ecológica das máquinas de lavar loiça para uso doméstico nos termos da Directiva 2009/125/CE do Parlamento Europeu e do Conselho, que altera o Regulamento (CE) n.º 1275/2008 da Comissão e revoga o Regulamento da Comissão. (UE) n.º 1016/2010 (ver página 267 do presente Jornal Oficial.

INSTRUÇÕES DE INSTALAÇÃO

PLB-7145INSTRUÇÕES DE INSTALAÇÃO

ADVERTÊNCIA Risco de descarga elétrica Desligue a alimentação elétrica antes de instalar a máquina de lavar loiça. Se não proceder desta forma, poderá ocorrer uma descarga elétrica e inclusive conduzir à morte.

Atenção A instalação das tubagens e dos equipamentos elétricos deve ser realizada por profissionais. Acerca da ligação elétrica ADVERTÊNCIA Para segurança pessoal:

• Não utilize uma extensão nem um adaptador com este aparelho.

• Não corte nem retire a ligação à terra do cabo de alimentação em circunstância alguma.

utilizar o aparelhoCertifique-se de que existe uma ligação à terra adequada antes de podem provocar um sobreaquecimento e queimaduras.vez de utilizar adaptadores ou equipamentos semelhantes, uma vez que estes pretende ligar o aparelho não for adequada para a ficha, substitua a tomada em apenas numa tomada elétrica com ligação à terra. Se a tomada elétrica à qual apresentadas na placa de características. Introduza convenientemente a ficha Certifique-se de que a tensão e a frequência da alimentação correspondem às Ligação elétrica e inclua um circuito independente que sirva apenas para este aparelho.10 A/13 A/16 A, um fusível de ação retardada ou um disjuntor recomendadofusível necessário, deligue a máquina de lavar loiça à fonte de alimentação adequada. Utilize oObserve a etiqueta de classificação para saber qual a tensão nominal e Requisitos elétricos 46Consumo de água e drenagem Ligação de água fria Ligue o fornecimento de água fria a um conector roscado de 3/4 (polegadas) e certifique-se de que está apertado firmemente na sua posição. Se os tubos de água forem novos ou não tiverem sido utilizados durante muito tempo, deixe a água correr para garantir que sai limpa. É necessário tomar esta medida de precaução para evitar o risco de a entrada de água ficar bloqueada e danificar o aparelho. tubo de fornecimento comum tubo de fornecimento de segurança Acerca do tubo de fornecimento de segurança O tubo de fornecimento de segurança é composto por paredes duplas. O sistema do tubo garante a sua intervenção bloqueando o fluxo de água no caso de rutura do tubo de fornecimento e quando o espaço de ar entre o tubo de fornecimento propriamente dito e o tubo corrugado exterior se enche de água.

ADVERTÊNCIA Um tubo acoplado à torneira do lava-loiça pode rebentar se instalado na mesma linha de água que a máquina de lavar loiça. Se o seu lava-loiças tiver um, recomenda-se que o retire e tape o orifício.

3. Abra a água completamente antes de colocar a máquina de lavar loiça a funcionar.

Como desligar o tubo de fornecimento de segurança

1. Feche o fornecimento de água. 2. Desenrosque o tubo de fornecimento de segurança da torneira.

47Ligação dos tubos de drenagem Introduza o tubo de drenagem num tubo de descarga com um diâmetro mínimo de 4 cm, ou deixe que corra para o lava-loiça, certificando-se de que não fica dobrado nem enrolado. A altura do tubo de descarga deve ser inferior a 1000 mm. A extremidade livre do tubo não deve ficar submersa em água para evitar o retorno do fluxo.

Fixe firmemente o tubo de drenagem na posição A ou na posição B.

Como drenar o excesso de água dos tubos Se o lava-loiça estiver a uma altura de 1000 mm em relação ao solo, o excesso de água dos tubos não poderá ser drenado diretamente para o lava-loiça. Será necessário drenar o excesso de água dos tubos para um recipiente ou um reservatório adequado, fora do lava-loiça e mais baixo. Saída de água Ligue o tubo de drenagem da água. O tubo de drenagem deve ser corretamente acoplado para evitar fugas de água. Certifique-se de que o tubo de drenagem de água não está comprimido nem esmagado. Tubo de extensão Se necessitar de uma extensão para o tubo de drenagem, certifique-se de que utiliza um tubo de drenagem semelhante. Não deve medir mais do que 4 metros ou o efeito de limpeza da máquina de lavar loiça poderá ser

Entrada de água Tubo de descarga Cabo de alimentação reduzido. Ligação do sifão A ligação para resíduos deve estar a uma altura inferior a 100 cm (máximo) em relação à parte inferior da máquina de lavar loiça. O tubo de drenagem de água deve estar fixado. 48Colocação do aparelho Coloque o aparelho na posição pretendida. A parte posterior deve repousar sobre a parede posterior, e as partes laterais, ao longo dos móveis ou paredes adjacentes. A máquina de lavar loiça está equipada com tubos de fornecimento de água e de drenagem que podem ser colocados do lado direito ou esquerdo, por forma a facilitar uma instalação adequada. Nivelamento do aparelho Uma vez posicionado o aparelho, a sua altura pode ser nivelada ajustando o nível de rosca dos pés. Em todo o caso, o aparelho não deve possuir uma inclinação superior a 2º.

NOTA: Isto é válido apenas para as máquinas de lavar loiça independentes.

Instalação encastrada

Passo 1. Seleção do melhor local para a máquina de lavar loiça O local de instalação da máquina de lavar loiça deve situar-se próximo de uma entrada de água, tubos de drenagem e um cabo de alimentação. Figuras das dimensões do armário e posição de instalação da máquina de lavar loiça.

1. Menos de 5 mm entre a parte superior da máquina de lavar loiça e o

armário e a porta exterior, alinhada com o armário.

Entradas de fornecimento elétrico, drenagem e água Espaço entre a parte inferior e a parte superior da estrutura 600 mm (para o modelo de 60 cm) 450 mm (para o modelo de 45 cm)

492. Se a máquina de lavar loiça for colocada no

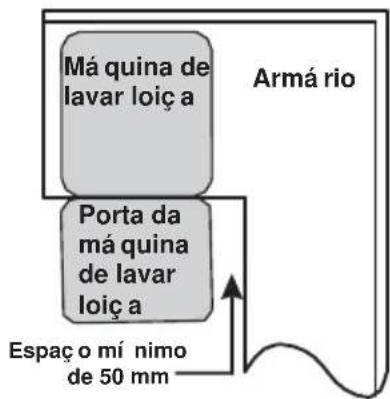

canto do armário, deve deixar-se algum espaço para abrir a porta. NOTA: Dependendo da localização da tomada elétrica, é possível que seja necessário fazer um orifício na parte oposta do armário.

Espaço mínimo de 50 mm Passo 2. Dimensões do painel frontal e instalação

O painel frontal de madeira pode ser colocado de acordo com os planos de instalação.

Característica de peso para porta decorativa e deslizante.

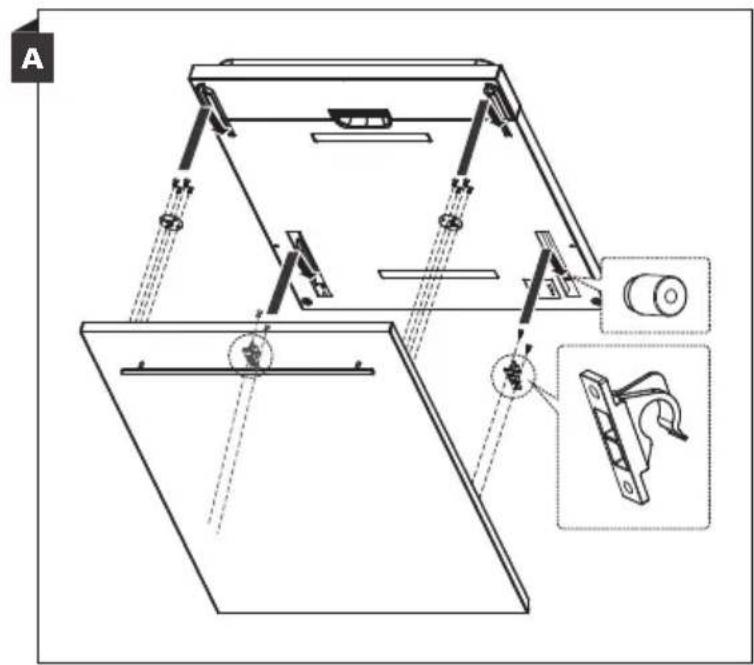

Máximo 60 cm Integração Total 4 kg 10 kg 45 cm Integração Total 4 kg 8 kg Modelo integrado Instale os ganchos na porta decorativa e introduza-os (consulte a figura A) nas ranhuras da parte exterior da porta da máquina de lavar loiça (consulte a figura B). Depois de colocar a porta decorativa, empurre a parte superior para baixo e certifique-se de que os ganchos estão corretamente fixados.

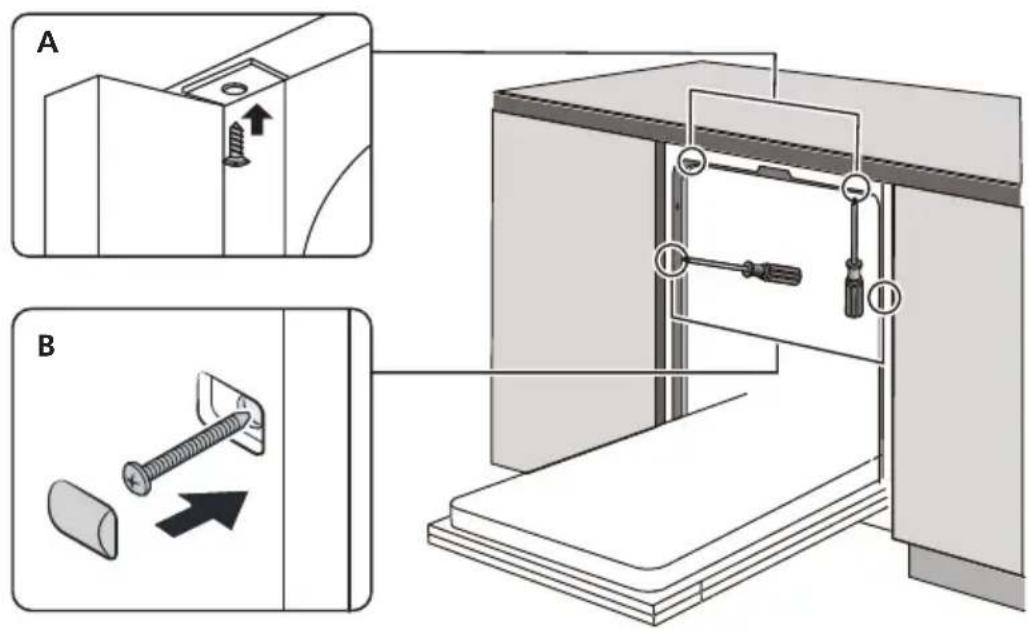

50Passo 3. Passos para a instalação da máquina de lavar loiça

do plano lateral e fixe-o na bancada com parafusos para madeira. Bancada em madeira / MDF: Coloque o gancho de instalação na ranhura A. fazê-lo de duas formas: Máquina de lavar loiça deve ser fixada na sua posição. Pode8. nstale a porta do móvel sobre a porta da máquina de lavar loiça. (Passos 7 a 9) 7.I esteja nivelada. (Passo 5 e 6) uma chave de fendas e rode os pés frontais até que a máquina de lavar loiça da base, utilizando um parafuso Philips. Para ajustar os pés frontais, utilize parte frontal da máquina de lavar loiça rodando o parafuso Philips no centro

ivele a máquina de lavar loiça. O pé posterior pode ser ajustado a partir da 6.N oloque a máquina de lavar loiça na sua posição. (Passo 4)5.C igue o cabo de alimentação.4.L igue o tubo de drenagem.3.L igue o tubo de entrada ao fornecimento de água fria.2.L fita de condensação está rente à bancada. (Passo 2) ixe a fita de condensação sob a bancada do armário. Certifique-se de que a 1.F 51Passo 4. Nivelar a má quina de lavar loiça A máquina de lavar loiça deve estar nivelada para funcionar e lavar corretamente.

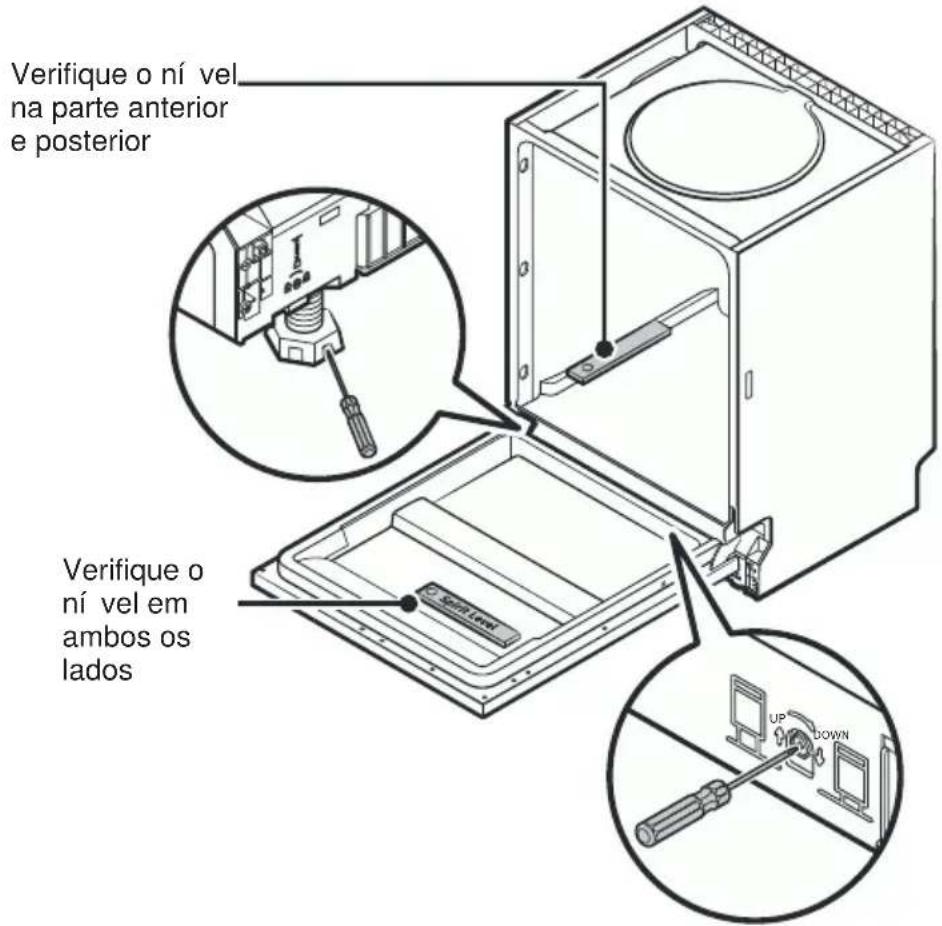

1. Coloque um nível de bolha de ar na porta e na parte interior da cuba, tal

como é apresentado, para verificar se a máquina de lavar loiça está nivelada.

2. Nivele a máquina de lavar loiça ajustando individualmente os três pés

3. Ao nivelar a máquina de lavar loiça, preste atenção para evitar que tombe.

NOTA: A altura de ajuste máxima dos pés é de 50 mm.

DOWN Verifique o nível na parte anterior e posteriorVerifique o nível em ambos os lados 52Parafusar Desparafusar

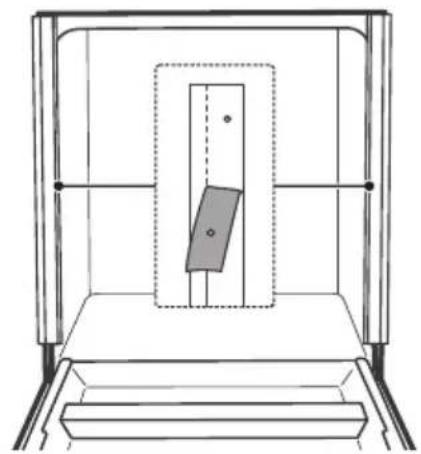

Isquerda Certo Instalação de tiras de absorção de ruído

Tiras de absorção de ruído

remova-os Remova os quatro parafusos das placas do lado esquerdo e direito e cole as tiras nas placas laterais e alinhe-as com a posição do orifício. Remova a proteção das tiras absorção de ruído. Em seguida,

POR FORMA A OBTER UM BOM DESEMPENHO DE LAVAGEM, mais detalhes O processo de instala ção e imagens mais especificas s

o apresentas apenas a t

ncia, pelo que deve consultar o produto em quest

o para adequada antes de utilizar a máquina. Certifique-se que possui ligação à terra

LIGAÇÃO DE ÁGUA FRIA

bloqueada e danificar o aparelho.precaução para evitar o risco de a entrada de água ficar garantir que sai limpa. É necessário tomar esta medida de utilizados durante muito tempo, deixe a água correr para Se os tubos de água forem novos ou não tiverem sido apertado firmemente na sua posição.roscado de 3/4 (polegadas) e certifique-se de que está Ligue o tubo de fornecimento de água fria a um conector DA FORMA APRESENTADA EM A OU O B

COLOQUE O TUBO DE DRENAGEM

de A 1000 mm tubo deve ter menos A parte superior do Tubagem de drenagemBancadaParte frontal mm. deve ter menos de 1000 A parte superior do tubo fica dobrado nem enrolado. certificando-se de que não corra para o lava-loiça, de 40 mm ou deixe que com um diâmetro mínimo na tubagem de drenagem drenagemIntroduza o tubo de

UTILIZE LOIÇA ADEQUADA

lavar loiça.de que é adequada para ser lavada na máquinas de calor. Se comprar loiça nova, certifique-seNão coloque artigos que não sejam resistentes ao

não deve possuir uma inclinação superior a 2º. ajustando o nível de rosca dos pés. Em todo o caso, o aparelho Uma vez posicionado o aparelho, a sua altura pode ser nivelada para garantirque não brincam com o aparelho.detergente no seu interior.As crianças pequenas devem ser supervisionadas máquina com a porta aberta, uma vez que ainda poderá existir algum Mantenha as crianças afastadas do detergente, do abrilhantador e da SOBRE A MÁQUINA DE LAVAR LOIÇA

NÃO BRINCAR NEM SENTAR-SE

amaciador de água Nota:: Esta instrução só se aplica a máquinas com seguida, encha o reservatório de sal com água. Antes da primeira lavagem, adicione 1,5 kg de sal para máquinas de lavar loiça e, em 5.Depois de encher o reservatório, rode firmemente a tampa para a direita.lavagem completos para evitar corrosão.4.Encha o reservatório de sal apenas antes de iniciar um dos programas de 3.Utilize o funil para encher o reservatório de sal 2.Utilize apenas sal especial adequado para máquinas de lavar loiça domésticas provocar danos no amaciador de água em caso de entrada de detergentedisso, uma tampa de vedação incorretamente fechada pode reservatório e provoque danos, tais como ferrugem nos componentes. Além A tampa de vedação deve ser fechada de imediato para evitar que o sal saia do abrangidos pela garantia. máquina podem ficar danificados por água salgada. Estes danos não estão Caso contrário, o sistema de filtragem, a bomba ou outras peças importantes da Logo a seguir a ter enchido o reservatório com sal,deve iniciar um programa. de lavar loiça. amaciador de água da sua máquina utilizando sal regenerador para máquinas 1”, e surgirem muitas manchas na loiça e copos, deve ativar de imediato o Caso utilize um detergente multifuncional, como pastilhas de detergente “3 em NOTA:

ADICIONAR DETERGENTE PRESSIONAR PARA BAIXO Certifique-se de que a tampa do compartimento está fechada antes de fechar a porta da máquina de lavar loiça. detergente em pó deve ser sempre colocado no compartimento de detergente, nunca na estrutura da máquina. Por forma a evitar danos na máquina, deve utilizar apenas detergente especial para máquinas e lavar loiça. O

LIMPAR OS BRAÇOS ASPERSORES

exaustivamente. para limpar os jatos de água. Coloque-os de novo depois de os enxaguar Lave os braços com água morna e detergente e utilize uma escova suave Para retirar o braço aspersor inferior, puxe o braço para cima. aspersor para a direita para o retirar. Para retirar o braço aspersor superior, segure a porca e rode o braço braços aspersores e os rolamentos. produtos químicos da água dura que possam obstruir os jatos dos É necessário limpar os braços aspersores regularmente para retirar os se encontram na posição correta antes de utilizar a máquina. Recomenda-se vivamente que verifique se os filtros ser limpo pelo menos uma vez por semana. obtém um bom efeito de lavagem, o sistema de filtragem deve alimentos ou partículas de sujidade e também para garantir que Por forma a evitar que os filtros fiquem obstruídos com CLEANING THE FILTER ADICIONAR ABRILHANTADOR

COLOCAR O CESTO PARA TALHERES

o cesto para talheres. elevada do elemento de aquecimento pode danificar talheres sob o elemento de aquecimento. A temperatura elemento de aquecimento visível, não coloque o cesto para Se a sua máquina de lavar loiça estiver equipada com um tingido. pratos sujos com alimentos de cor como, por exemplo, polpa de tomate, fique É normal que o cesto para talheres, que está habitualmente em contacto com limpá-los com um pano. No caso de surgirem pontos de ferrugem em peças no interior da máquina, basta tubos de fornecimento de água antigos. loiça pode ser causada por água que por vezes contém partículas de ferrugem de A existência de pontos de ferrugem em peças no interior da máquina de lavar NOTA: o vapor poderá provocar queimaduras. É perigoso abrir a porta durante a lavagem porque ADVERTÊNCIA!Op en
