MODE D'EMPLOI PLT7260 Pando
https://www.pando.es/fr/service
https://www.pando.es/fr/service-apres-vente/
Si vous le perdez ou s’il devient obsolète, vous pouvez obtenir un nouveau manuel utilisateur du fabricant ou du
des modifications sans préavis.
Le fabricant, dans le cadre de sa politique de développement constant et de mise à jour du produit, peut apporter
Si vous n’arrivez pas à résoudre un problème, demandez l’aide d’un technicien professionnel.
Si vous consultez la rubrique Conseils de dépannage, vous trouverez quelques conseils pour résoudre les problèmesREMARQUE: Installation de bandes antibruit..........................................................................................
À propos du raccordement électrique
Entretien de l’intérieur
Vous avez oublié un plat ?
Changer de programme en cours de cycle
Tableau des cycles de lavage
Remplir le distributeur de détergent..................................................................................
Remplir le réservoir de produit de rinçage.........................................................................
Fonctionnement du produit de rinçage et du détergent
Préparation et chargement de la vaisselle
Verser du sel dans l’adoucisseur

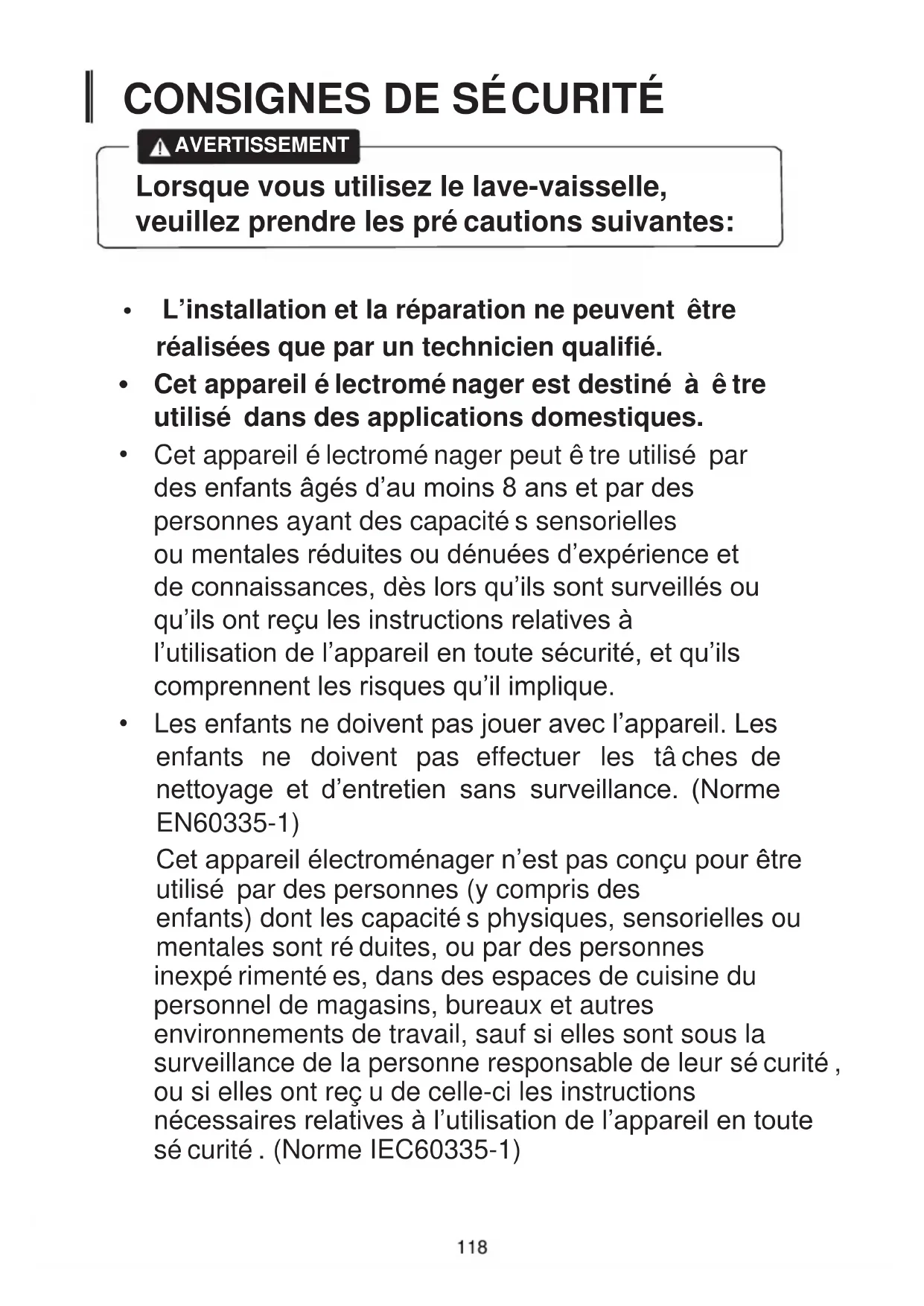

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ AVERTISSEMENT Lorsque vous utilisez le lave-vaisselle, veuillez prendre les précautions suivantes:
mentales sont réduites, ou par des personnes enfants) dont les capacités physiques, sensorielles ou utilisé par des personnes (y compris des Cet appareil électroménager n’est pas conçu pour être
d’entretien sans surveillance. (Norme
doivent pas effectuer les tâches
Les enfants ne doivent pas jouer avec l’appareil. Les comprennent les risques qu’il implique. l’utilisation de l’appareil en toute sécurité, et qu’ils
qu’ils ont reçu les instructions relatives à
de connaissances, dès lors qu’ils sont surveillés ou
ou mentales réduites ou dénuées d’expérience et
personnes ayant des capacités sensorielles
des enfants âgés d’au moins 8 ans et par des
Cet appareil électroménager peut être utilisé par
utilisé dans des applications domestiques.
Cet appareil électroménager est destiné à être réalisées que par un technicien qualifié.
L’installation et la réparation ne peuvent être
inexpérimentées, dans des espaces de cuisine du personnel de magasins, bureaux et autres environnements de travail, sauf si elles sont sous la surveillance de la personne responsable de leur sécurité, ou si elles ont reçu de celle-ci les instructions nécessaires relatives à l’utilisation de l’appareil en toute sécurité. (Norme IEC60335-1)• Le matériel d’emballage peut représenter un danger pour les enfants.
- Cet appareil ne doit être utilisé qu’en intérieur. Pour éviter les risques d’électrocution, ne pas submerger l’appareil, le câble ou la fiche dans de l’eau ou dans tout autre liquide.
- Débranchez l’appareil avant de le nettoyer et d’en réaliser la maintenance.
- Utilisez un chiffon doux humide de savon neutre, puis un chiffon sec pour le frotter. Consignes de mise à la terre
- Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque d’électrocution en fournissant un chemin de moindre résistance au courant électrique. Cet appareil est équipé d’une fiche pour un conducteur de terre.
- La fiche doit être connectée à une prise appropriée, installée et mise à la terre selon les codes et normes locales.
- Une connexion incorrecte du conducteur de terre peut provoquer un risque d’électrocution.
- En cas de doute, consultez un électricien ou un technicien qualifié pour vous assurer que votre lave- vaisselle est correctement mis à la terre.
119• Ne modifiez pas la fiche fournie avec l’appareil si elle ne s’adapte pas à la prise.
- Faites installer une prise appropriée par un électricien qualifié.
- Ne forcez pas, ne vous asseyez pas et ne montez pas sur la porte ou le panier du lave-vaisselle.
- N’utilisez pas le lave-vaisselle tant que tous les paniers fournis n’auront pas été correctement placés.
- Faites très attention en ouvrant la porte si le lave- vaisselle est en marche, car il y a un risque d’éclaboussures.
- Ne posez pas d’articles lourds et ne vous appuyez pas sur la porte lorsqu’elle est ouverte . L’appareil pourrait basculer.
- Lors du chargement des éléments à laver :
1) Placez les articles pointus de sorte qu’ils
n’endommagent pas l’étanchéité de la porte ;
2) Avertissement : les couteaux et autres ustensiles
pointus doivent être chargés dans le panier avec la pointe vers le bas ou horizontalement.
- Certains détergents pour lave-vaisselle sont extrêmement alcalins. Ils peuvent s'avérer très dangereux en cas d’ingestion. Évitez le contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte est ouverte.
- Vérifiez qu’il ne reste pas de restes de détergent en poudre à la fin du cycle de lavage.
120• Ne lavez pas d’articles en plastique à moins qu’ils ne portent la mention « lavable au lave-vaisselle » ou similaire.
- Si les articles en plastique ne portent aucune mention, veuillez vous reporter aux recommandation du fabricant.
- Utilisez uniquement les détergents et produits de rinçage recommandés pour les lave-vaisselle automatiques.
- N’utilisez jamais de savon, de détergent pour le linge ni de détergent pour le lavage à la main dans le lave- vaisselle.
- La porte ne doit pas rester ouverte, car cela pourrait accroître le risque de trébucher.
- Si le câble d’alimentation est endommagé, vous devez demander au fabricant, au service d’entretien ou à toute autre personne qualifiée de le remplacer pour éviter tout accident.
- Durant l’installation, le câble d’alimentation ne doit être ni plié ni écrasé.
- Ne le manipulez pas avec des commandes.
- L’appareil doit être connecté au robinet d’eau principal en utilisant des tuyaux neufs. Les éléments usagés ne doivent pas être réutilisés.
- Pour économiser de l’énergie, en mode standby, l’appareil s’éteindra automatiquement s’il ne fonctionne pas au bout de 30 minutes. Le nombre maximum de couverts pouvant être lavés est de 14. La pression maximale d’arrivée d’eau est de 1 MPa. La pression minimale d’arrivée d’eau est de 0,04 MPa.
- Pour la mise au rebut du matériel d’emballage et de l’appareil, veuillez vous adresser à un centre de récupération. Coupez le câble d’alimentation et rendez la fermeture de la porte de l’appareil inutilisable.
- L’emballage en carton est fabriqué à partir de papier recyclé et doit être déposé dans le point de collecte destiné à son recyclage.
pour recevoir un traitement spécial. les déchets ménagers ordinaires. Il doit être trié
: ne jetez pas ce produit avec
d’élimination des déchets.
veuillez contacter votre municipalité et le service
Pour en savoir plus sur le recyclage de ce produit,
mise au rebut inappropriée de ce produit.
santé humaine qui pourraient être provoquées par une
conséquences négatives pour l’environnement et la
au rebut, vous aidez à éviter les éventuelles
En vous assurant que ce produit est correctement misBras d’aspersion supérieur
Distributeur Bras d’aspersion inférieur Dispositif de filtrage

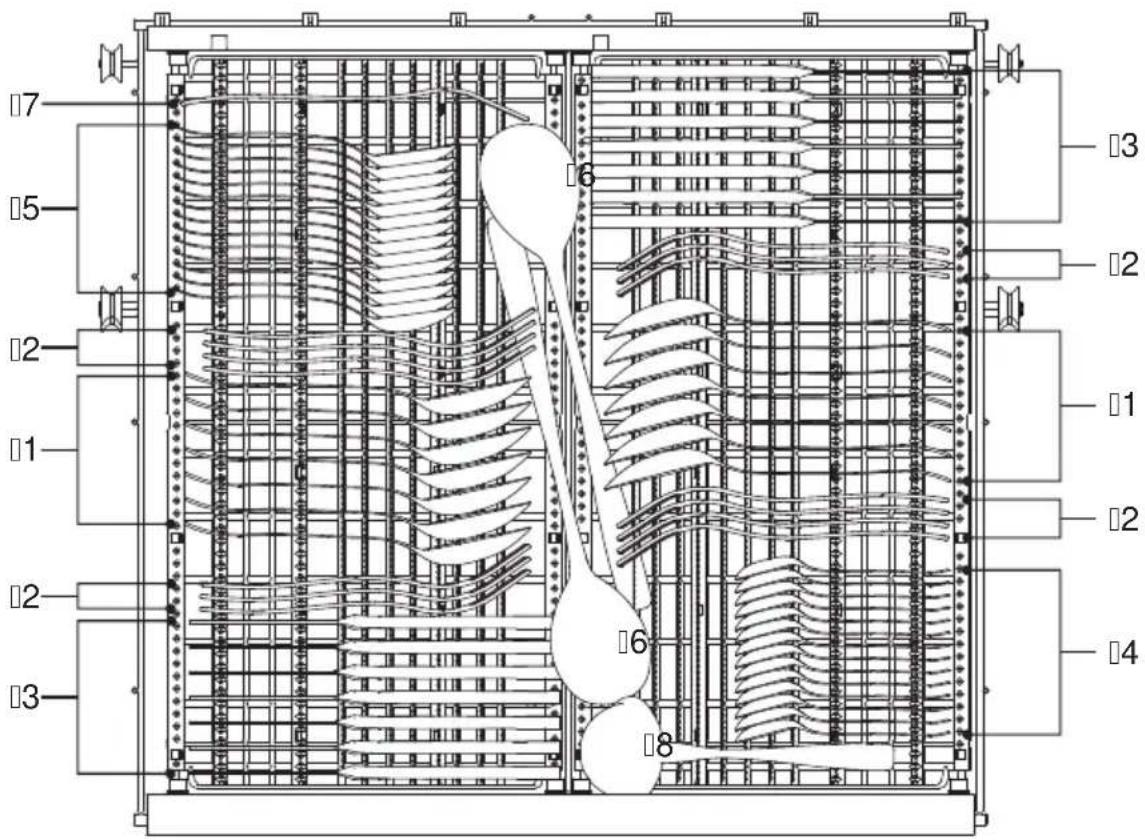

Tiroir à couverts Bras d’aspersion supérieur Support à tasses Panier supérieur
PANDO WASH SYSTEM 720°
Le bras d’aspersion innovant utilise deux axes tournants séparés pour optimiser l’aspersion de l’eau dans le moindre recoin du lave-vaisselle et garantir un nettoyage exceptionnel de chaque article.
Pour tirer le meilleur parti de votre lave-vaisselle, veuillez lire toutes lesconsignes de fonctionnement avant de l’utiliser pour la première fois. ATTACHÉS à ce manuel sont il y a les documents Avertissements 1 et Avertissements 2 et Gabarit de montage et d'installation du PANNEAU et du socle. Ils doivent être pris en compte à la fois par l'installateur et l'utilisateur.UTILISATION DU LAVE- VAISSELLE Avant d’utiliser le lave-vaisselle :
1. Réglez l’adoucisseur d’eau 2. Verser du sel dans l’adoucisseur 3. Charger le panier 4. Remplir le distributeur
Verser du sel dans l’adoucisseur REMARQUE : si votre modèle n’est pas équipé d’un adoucisseur d’eau, vous pouvez ignorer cette section. Utilisez toujours du sel pour lave-vaisselle. Le réservoir de sel est situé sous le panier inférieur et doit être rempli comme suit : AVERTISSEMENT
certain temps, avec les risques de corrosion que cela implique. peuvent ainsi déborder, restent au fond de la machine pendant un Vous éviterez ainsi que des grains de sel ou de l’eau salée, qui Ajoutez du sel uniquement avant de lancer un cycle de lavage. responsable des dommages causés. le fabricant n’assure aucune garantie et ne peut être tenu pour d’eau. Si l’appareil est endommagé par l’utilisation d’un sel inapproprié, vaisselle, notamment le sel de table, endommageront l’adoucisseur Les autres types de sel non spécifiquement conçus pour les lave- Utilisez uniquement du sel spécialement conçu pour les lave-vaisselle.
124Veuillez suivre les étapes suivantes pour verser du sel dans le lave-vaisselle :
1. Retirez le panier inférieur et dévissez le couvercle du réservoir de sel.
2. Placez l’extrémité de l’entonnoir (fourni) dans l’ouverture et verser environ
1,5 kg de sel pour lave-vaisselle.
3. Remplissez d’eau le réservoir de sel jusqu’à la limite. Il est normal qu’une
petite quantité d’eau déborde du réservoir de sel.
4. Une fois rempli, revissez fermement le couvercle.
5. Le voyant lumineux de manque de sel s’éteint une fois que le
réservoir de sel a été rempli.
6. Immédiatement après avoir rempli le réservoir de sel, il faut lancer un
programme (il est recommandé d’utiliser un programme court). Sinon, l’eau salée pourrait endommager le système de filtration, la pompe ou d’autres composants importants de la machine. Cela n’est pas couvert par la garantie. REMARQUE :
- Le réservoir de sel ne doit être rempli à nouveau que lorsque le voyant lumineux ( ) du panneau de commande s’allume. En fonction de la dissolution du sel, le voyant lumineux peut être encore allumé une fois que le réservoir de sel est rempli. S’il n’y a pas de voyant lumineux dans le panneau de commande (pour certains modèles), vous pouvez calculer lorsqu’il faut remplir le réservoir de sel en fonction du nombre de cycles de lavage effectués par le lave-vaisselle.
- En cas de déversement de sel, lancez un programme de trempage ou un programme rapide.
125Conseils à propos du panier

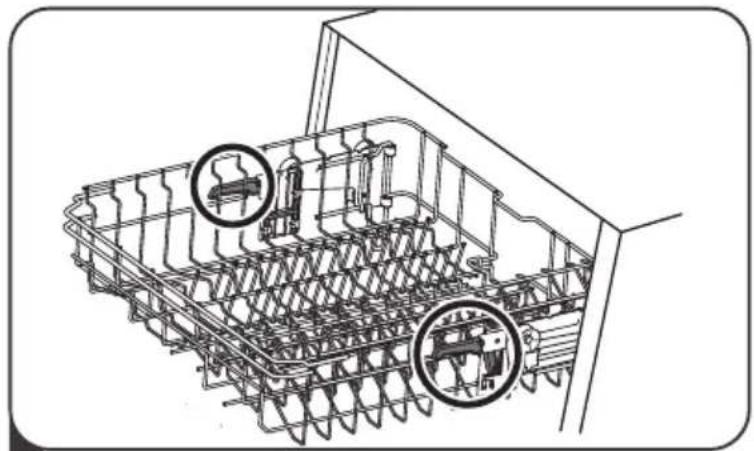

Réglage du panier supérieur
nécessaire de lever la poignée deréglage. dans saposition la plus haute. Il n’est pas des côtés jusqu’àceque le panier se bloque soulever le panier par le milieu de chacun Pour placer le panier plus haut, il suffit de position la plus basse. libérer le panier et le baisserjusqu’à la poignées de réglage de chaque côtépour Pour placer le panier plus bas,soulevez lescoupes moyennespetites coupes Ø 120 mm Ø 180 mm (with the third tray) Ø 250 mm (without the third tray)
Panier supérieur les petites coupes doivent être placées sur le côté gauche du panier supérieur et celles de taille moyenne sur le côté droit. des coupes. déterminée en fonction de la taille de vin et la position peut être Cela est très utile pour les coupes destiné à cet effet. le pied en verre dans le picot tailles en plaçant
différentes Vous pouvez charger des tasses Supports

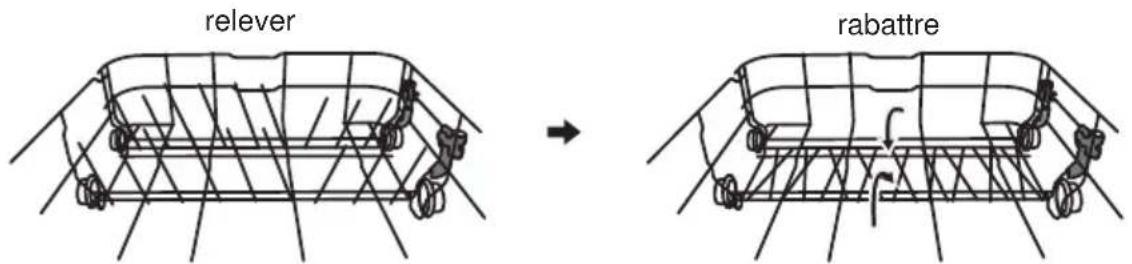

Plier les inserts du panier Les pics du panier inférieur servent à tenir les assiettes et les plats. On peut les rabaisser pour laisser plus de place à des articles plus grands.
besoin de les utiliser. verres contre eux. Vous pouvez également les retirer si vous n’avez pas rabattez les supports à coupes vers le bas. Vous pouvez appuyer les grands Pour laisser de la place pour les grands articles sur le panier supérieur,
Niveau de l’adouciss eur d’eau
Adoucisseur d’eau L’adoucisseur d’eau doit être réglé manuellement, à l’aide du sélecteur de dureté de l’eau. L’adoucisseur d’eau est conçu pour éliminer les sels et minéraux de l’eau, qui pourraient nuire au fonctionnement de l’appareil. Plus il y a de minéraux, plus l’eau est dure. L’adoucisseur doit être réglé en fonction de la dureté de l’eau de votre région. L’entreprise locale de distribution d’eau peut vous informer sur la dureté de l’eau dans votre région. Réglage consommation de sel Ce lave-vaisselle est conçu de façon à permettre le réglage de la quantité de sel consommée en fonction de la dureté de l’eau utilisée. L’objectif est d’optimiser et de personnaliser le niveau de consommation de sel. Veuillez suivre les étapes suivantes pour régler la consommation de sel.
1. Allumez l’appareil ;
2. Appuyez sur le bouton Démarrage/Pause pendant plus de 5 secondes pour
lancer le mode de réglage de l’adoucisseur d’eau dans les 60 secondes après avoir mis l’appareil en marche ;
3. Appuyez sur le bouton Démarrage/Pause pour sélectionner le réglage
approprié en fonction de votre environnement local ; les réglages changent dans l’ordre suivant : H1->H2->H3->H4->H5->H6 ;
de la sur le bouton Démarrage pour quitter le mode 1 °dH = 1,25 ° Clarke = 1,78 °fH = 0,178 mmol/l Réglage d’usine : H3 Contactez votre entreprise locale de distribution d’eau pour obtenir des informations sur la dureté de votre eau.
128Préparation et chargement de la vaisselle
Les motifs vitrés peuvent s’estomper s’ils sont fréquemment lavés au lave-
tendance à se décolorer pendant le lavage
Les pièces en argent et en aluminium ont
Certains types de verres peuvent ternir après de nombreux lavages.Articles présentant certaines limitations
Articles en fibres synthétiques
Articles en étain ou en cuivre
Couverts ou plats comportant des soudures
Couverts anciens comportant des pièces collées ne résistant pas à la chaleur
Articles en plastique ne résistant pas à la chaleur.
Couverts comportant des éléments en bois, porcelaine ou nacreArticles non compatibles Pour laver les couverts/plats la fin du programme. les articles en verre et les couverts du lave-vaisselle immédiatement après
Pour éviter tout dommage, ne retirez pas
température est la plus faible possible.
Dans certains cas particuliers, sélectionnez le programme dont la
lavables au lave-vaisselle.
Lorsque vous achetez des ustensiles, veillez à ce qu’ils soient
bouton Démarrage pour quitter le mode établi, les réglages sont correctement Si vous n’effectuez aucun réglage pendant 5 secondes, ou si vous n’appuyez pas sur le4.Plus le chiffre est élevé, plus la quantité de produit de rinçage utilisée augmente.habitudes ; les réglages sont modifiés en suivant la séquence suivante : D1->D2->D3->D4->D5->D1.Appuyez sur le bouton Programme pour sélectionner le réglage adapté, selon vos3.
mode de réglage ; le voyant de rinçage clignote avec une fréquence de 1 Hz.
plus de 5 secondes, puis appuyez sur le bouton Delay (Temporisation) pour passer au Dans les 60 secondes suivant l’étape 1, maintenez le bouton Programme enfoncé pendant2. Ouvrez la porte et mettez le lave-vaisselle en marche.1. est conçu pour que l’utilisateur puisse régler la consommation. Veuillez suivre les étapes suivantes. Pour obtenir une performance optimale de séchage avec peu de produit de rinçage, ce lave-vaiss
elle Réglages du réservoir de produit de rinçage spécifiquement conçu pour éliminer le tartre et les minéraux de l’eau. L’appareil est équipé d’un adoucisseur spécial qui utilise un réservoir de sel lave-vaisselle est dure, il y aura des dépôts sur la vaisselle et lesustensiles. La dureté de l’eau varie d’une région à l’autre. Si l’eau utilisée dansvotre REMARQUE
129Recommandations pour le chargement du lave-vaisselle Retirez les gros restes d’aliments. Faites ramollir les restes brûlés dans les poêles et casseroles. Il n’est pas nécessaire de rincer les plats sous l’eau du robinet. Pour une performance optimale de votre lave-vaisselle, respectez ces conseils de chargement. Les caractéristiques et l’apparence des paniers et du tiroir à couverts peuvent varier selon le modèle). Placez les articles dans le lave-vaisselle de la manière suivante :
- Les articles tels que les tasses, verres, casseroles/poêles, etc., doivent être placés tête en bas.
- Les articles courbés ou comportant des creux doivent être placés inclinés pour que l’eau puisse s’écouler.
- Tous les articles doivent être solidement empilés pour ne pas basculer.
- Tous les ustensiles doivent être placés de façon à ne pas entraver la rotation des bras d’aspersion pendant le lavage.
- Les articles creux tels que tasses, verres, casseroles/poêles, etc. doivent être placés tête en bas afin d’éviter une accumulation d’eau dans le récipient ou la base.
- La vaisselle et les couverts ne doivent pas être placés les uns dans les autres, ni se recouvrir.
- Pour éviter tout dommage, les verres ne doivent pas se toucher.
- Le panier supérieur est conçu pour contenir les articles plus délicats et plus légers, par exemple les verres et les tasses à café et à thé.
- Les couteaux à longue lame placés en position verticale sont potentiellement dangereux.
- Les éléments longs ou tranchants comme les couteaux doivent être placés à horizontalement dans le panier supérieur.
- Veillez à ne pas surcharger votre lave-vaisselle. Ceci est important pour obtenir de bons résultats et une consommation d’énergie raisonnable.
REMARQUE : Les articles de très petite taille ne doivent pas être lavés au lave-vaisselle, car ils facilement tomber du panier. Retrait de la vaisselle Pour éviter que l’eau ne goutte du panier supérieur sur le panier inférieur, nous vous recommandons de vider d’abord le panier inférieur, puis le panier supérieur.
AVERTISSEMENT La vaisselle peut être chaude ! Pour éviter tout dommage, ne retirez pas les verres et les couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme.

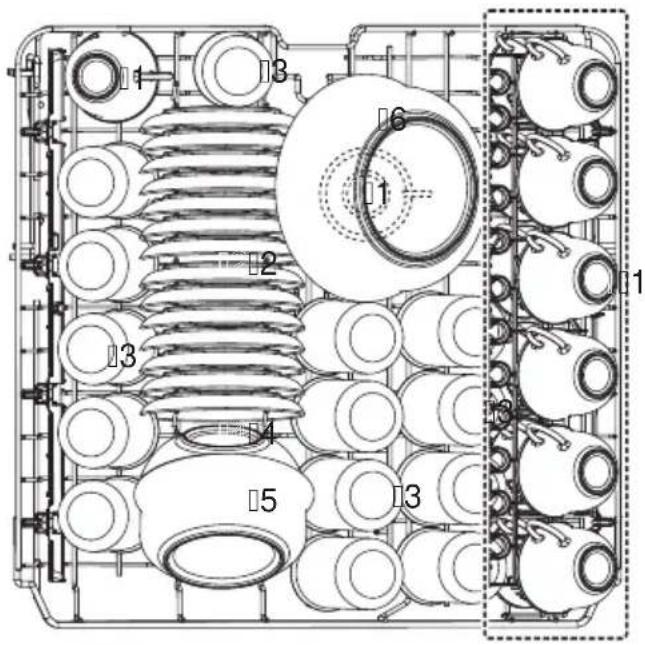

130Chargement du panier supérieur Le panier supérieur est conçu pour contenir les articles plus délicats et plus légers tels que verres, tasses à café et à thé, soucoupes, ainsi que les plats, petits bols et casseroles peu profondes (dans la mesure où elles ne sont pas trop sales). Placez la vaisselle et les ustensiles de cuisine de façon à éviter qu’ils ne bougent sous le jet d’eau. Chargement du panier inférieur Nous vous recommandons de placer les articles plus volumineux et plus difficiles à laver dans le panier inférieur : casseroles, poêles, couvercles, plats et bols de service, comme illustré ci-dessous. Il est préférable de placer les plats et les couvercles sur le côté des paniers pour éviter de bloquer la rotation du bras d’aspersion supérieur. Le diamètre maximum recommandé pour les plats situés devant le distributeur de détergent est de 19 cm, pour ne pas entraver l’ouverture de celui-ci. Chargement du tiroir à couverts Les couverts doivent être placés sur le tiroir à couverts les uns à côté des autres et dans les positions appropriées, en s’assurant que les ustensiles ne se collent pas entre eux, pour qu’ils soient correctement lavés.
Ne laissez aucun ustensile dépasser par la partie inférieure. Veillez à placer toujours les ustensiles tranchants avec la pointe vers le bas.
Pour un résultat de lavage optimal, veuillez charger les paniers en suivant les conseils de chargement standard de la dernière section de la p.27
131Le produit de rinçage est libéré lors du rinçage final pour éviter que l’eau ne forme des gouttelettes sur les plats, ce qui peut laisser des taches et des traces. Il améliore également le séchage, en permettant à l’eau de mieux glisser sur les plats. Ce lave-vaisselle est conçu pour fonctionner avec un produit de rinçage liquide.
AVERTISSEMENT Utilisez uniquement des produits de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de produit de rinçage avec une autre substance (comme du nettoyant pour lave-vaisselle ou du détergent liquide). Cela pourrait endommager l’appareil.
Quand ajouter du produit de rinçage La régularité avec laquelle il faut ajouter du produit de rinçage dépend de la fréquence avec laquelle les plats sont lavés ainsi que des réglages du produit de rinçage. Le voyant Produit de rinçage s’affiche lorsqu’il faut ajouter plus de produit de rinçage. Ne remplissez pas trop le distributeur de produit de rinçage.
Fonction du détergent Les composés chimiques des détergents sont nécessaires pour décoller, dissoudre et éliminer tous les résidus du lave-vaisselle. La plupart des détergents de qualité vendus dans le commerce conviennent à cette fin. AVERTISSEMENT
Utiliser le détergent correctement Utilisez uniquement un détergent spécialement conçu pour les lave-vaisselle. Rangez-le dans un endroit frais et sec. Ne versez le détergent en poudre dans le distributeur que lorsque vous vous disposez à laver la vaisselle.
Le détergent pour lave-vaisselle est un produit corrosif. Tenez-le hors de portée des enfants. Fonctionnement du produit de rinçage et du détergent
132Remplir le réservoir de produit de rinçage
Soulevez le couvercle du réservoir de produit de rinçage en tirant la languette
Versez le produit de rinçage dans le distributeur en évitant qu’il ne déborde.
133Remplir le distributeur de détergent Ajoutez le détergent dans le plus grand compartiment (A) pour le cycle de lavage principal. Pour un résultat de lavage optimal, notamment lorsque la vaisselle est très sale, versez un peu de détergent sur la porte. Le détergent supplémentaire s’activera pendant la phase de prélavage. Sélectionnez le système d’ouverture correspondant à la situation réelle. - Pour ouvrir le couvercle, faites glisser le loquet d’ouverture. - Pour ouvrir le couvercle, pressez le loquet d’ouverture vers le bas.
REMARQUE : Pour fermer le couvercle, faites-le glisser vers l’avant puis pressez-le vers le bas.
- Sachez que le réglage peut varier selon l’encrassement de l’eau.
- Veuillez suivre les recommandations du fabricant figurant sur l’emballage du détergent.
Veuillez lire le contenu correspondant dans le manuel d’instructions pour connaître la méthode de fonctionnement détaillée.
Installation du lave-vaisselle (Reportez-vous à la section « CONSIGNES D’INSTALLATION » p.45
Retirer les plus gros résidus sur les couverts Charger les paniers
Remplir le distributeur Sélectionner un programme et lancer le lave-vaisselle
Appuyez sur ce bouton pour allumer votre lave- vaisselle, l’écran s’allume.
Appuyez sur le bouton pour sélectionner le panier supérieur ou le panier inférieur chargé, et les voyants de réponse s’allument.
Fonction Appuyez sur le bouton pour sélectionner une fonction, le voyant correspondant s’allume. On ne peut pas sélectionner deux fonctions en même temps. Alt
correspondant s’allume.sélectionner le programme de lavage adapté, le voyant Appuyez sur le bouton «
» ou sur le bouton «
» pour heures.de départ différé, le maximum réglable étant de 24 départ différé ou sur le bouton « - » pour réduire le délai Appuyez sur le bouton « + » pour augmenter le délai de
Indicateur d’avertissement Produit de rinçage Si l’indicateur « » s’allume, cela signifie qu’il reste peu de produit de rinçage et qu’il faut remplir le réservoir.Sel Si l’indicateur « » s’allume, cela signifie qu’il reste peu sel et qu’il faut remplir le bac. sales.casseroles, des assiettes, des verres et des poêles peu Pour une vaisselle normalement sale, comme des Normaltempérature.de l’eau monte à 70 ºC pour une désinfection à haute Lorsque l’option Hygiène est sélectionnée, la température Hygiènealiments séchés.Pour une vaisselle légère, normale, avec ou sans Auto propre lave-vaisselle. Ce programme permet un nettoyage effectif du Système d’auto-nettoyage articles en cristal et de la porcelaine d élicate. Pour une vaisselle peu sale comme des verres, des Mode Fête rapidement.Pour une vaisselle normalement sale qu’il faut laver 90 min Pour la vaisselle et les verres peu sales Verre des assiettes, des verres et des poêles peu sales.vaisselle normalement sale, comme des casseroles, Il s’agit du programme standard adapté à une ÉCO Robinet d’eauSi l’indicateur « » s’allume, cela signifie que le robinet d’eau est fermé.
137Indicateur de panier Supérieur Lorsque vous sélectionnez Supérieur, seule la buse du panier supérieur est activée. La buse inférieure ne fonctionnera pas. Inférieur Lorsque vous sélectionnez Inférieur, seule la buse du panier inférieur est activée. La buse supérieure ne fonctionnera pas.
Indicateur de fonction
Écran Pour afficher le temps restant et le temps passé, les codes d'erreur, etc. Lavage extraPour la vaisselle très sale. (Uniquement avec les programmes Intensif, ÉCO, Verre et 90 min)Séchage extraPour un séchage plus complet. (Uniquement avecles programmes Intensif, ÉCO, Verre et90 min).Ultra Rapide Réduise la durée du programme. (Ne peut être utilisé qu'avec Intensif, Normal, ECO, Cristal, 90min)Bajo ConsumoCuando tenga menos platos para lavar, puede elegirlo.(Solo se puede utilizar con Normal, ECO, Cristal, 90 min) Lumiere de fonctionneme
Lorsque le lave-vaisselle fonctionne, une lumière bleue indiquant le fonctionnement sera projetée sur le sol. Elle sera affiché dans la zone inférieure droite.
Bols de service moyens
1. Panier supérieur:
2. Panier inférieur:
3. Tiroir à couverts
Les informations pour le test de compatibilité sont conformes à la norme EN 50242 Capacité : 14 couverts Position du panier supérieur : position inférieure Programme : ÉCO Réglage du produit de rinçage : 6 Réglage de l’adoucisseur : H3
140Conseils tiroir à couverts
Soulevez le panier gauche, ajustez le panier gauche sur la position inférieure, le panier gauche est à plat et le panier droit est incliné.
Soulevez le panier droit, les deux paniers sont à plat.

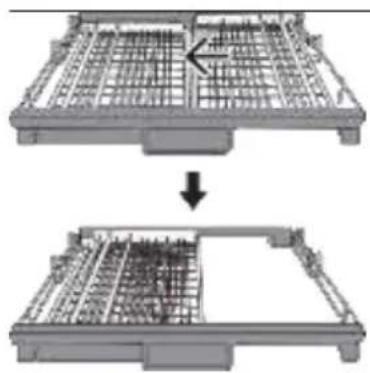

Déplacez le panier droit de droite à gauche, les deux paniers se recouvrent.
Vous pouvez retirer complètement le panier droit.
Le tableau ci-dessous indique les programmes les mieux adaptés en fonction du niveau de résidus alimentaires et de la quantité de détergent nécessaire. Il fournit également différentes informations sur les programmes.
) signifie qu’il faut remplir le distributeur de produit de rinçage. Programme Description du cycle Détergent prélavage/ principal Durée de fonctionnement (min / h) Energie (kW/h) Eau (l) Produit de rinçage
Hygiène Lavage (70 °C) Rinçage Rinçage Rinçage (70 °C) Séchage 35 g 1 unité 1,5 13,5
Remarque EN 50242: ce programme est le cycle de test. Les informations pour le test de compatibilité sont conformes à la norme EN 50242.
minDémarrage du cycle de lavage
placez la vaisselle puis remettez les paniers. Il est recommandé de charger le panier inférieur en premier, puis le panier supérieur.
2. Versez le détergent.
3. Branchez la fiche à la prise. Pour en savoir plus sur l’alimentation électrique,
reportez-vous à la dernière page « Fiche produit ». Vérifiez que le robinet d’alimentation en eau est ouvert au maximum.
4. Ouvrez la porte, appuyez sur le bouton Démarrage pour allumer l’appareil.
5. Sélectionnez un programme, le voyant
correspondant s’allume. Appuyez sur le bouton Démarrage/Pause et le lave-vaisselle démarre son cycle. Changer de programme en cours de cycle
Un cycle de lavage ne peut être changé que s’il fonctionne depuis peu de temps, sinon le détergent pourrait déjà avoir été libéré et le lave-vaisselle pourrait déjà avoir vidangé l’eau. Dans ce cas, il faut réinitialiser le lave-vaisselle et remplir à nouveau le distributeur de détergent. Pour réinitialiser le lave-vaisselle, suivez les instructions suivantes :
Ouvrez légèrement la porte pour que le lave-vaisselle s’arrête. Une fois que le bras d’aspersion s’est arrêté, vous pouvez ouvrir complètement la porte.
Appuyez sur le bouton Programme pendant plus de trois secondes pour que l’appareil passe en mode veille.
Vous pouvez changer le programme pour la configuration de cycle souhaitée.
les paniers supérieur et inférieur, 3 sec
143Vous avez oublié un plat ?
Si vous avez oublié un plat, vous pouvez l’ajouter à tout moment avant l’ouverture du distributeur de détergent. Dans ce cas, suivez les instructions suivantes:
1. Appuyez sur le bouton Démarrage/Pause pour mettre en pause le lavage.
Une fois que le bras d’aspersion s’est arrêté, vous pouvez ouvrir complètement la porte.
3. Ajoutez les plats oubliés.
5. Appuyez sur le bouton Démarrage/Pause, et au bout de 10 secondes, le
lave-vaisselle se remet en marche.
Il est dangereux d’ouvrir la porte en milieu de cycle, car la vapeur pourrait vous brûler. AVERTISSEMENT
Entretien de l’extérieur La porte et le joint de porte Nettoyez les joints de porte régulièrement à l’aide d’un chiffon doux humide pour éliminer les restes de nourriture. En plaçant les assiettes dans le lave-vaisselle, des restes de nourriture ou de boissons peuvent tomber sur les côtés de la porte. Ces surfaces ne relèvent pas de la structure du lave-vaisselle et l’eau des bras d’aspersion ne les atteint pas. Les aliments qui pourraient s’y déposer doivent être retirés avant de refermer la porte. Le panneau de commande S’il doit être nettoyé, frotter le panneau de commande à l’aide d’un chiffon doux humide.
Entretien de l’intérieur Système de filtration Le système de filtration au fond de la structure recueille les gros résidus produits durant le cycle de lavage. Ces résidus peuvent provoquer l’obstruction du filtre. Vérifiez régulièrement l’état des filtres et nettoyez-les si nécessaire sous l’eau du robinet. Veuillez suivre les étapes suivantes pour nettoyer les filtres dans la structure de lavage.
REMARQUE : Les illustrations servent uniquement de référence, car les différents modèles de systèmes de filtration et de bras d’aspersion peuvent varier.
marquer la surface.Certains essuie-mains en papier peuvent également rayer ou sur les surfaces extérieures, car ils risquent d’en rayer la finition. N’utilisez pas de produits nettoyants abrasifs ni d’éponges à récurer
en spray.et les composants électriques, n’utilisez pas de produits nettoyantsPour éviter l’entrée d’eau dans le dispositif de fermeture de la porte AVERTISSEMENT1 Saisissez le filtre pour gros résidus et faites-le tourner vers la gauche pour le débloquer. Soulevez le filtre vers l’extérieur pour le retirer du lave-vaisselle. 2 Le filtre fin peut être retiré en tirant la partie inférieure de l’ensemble du filtre. Le filtre pour gros résidus peut être désaccouplé du filtre principal en tournant doucement les taquets de la partie supérieure et en tirant vers l’extérieur. Les restes de nourriture plus grands peuvent être nettoyés en rinçant le filtre sous l’eau du robinet. Pour un nettoyage plus exhaustif, utiliser une brosse à poils souples. Replacez les filtres dans l’ordre inverse, substituez l’emboîtage du filtre et faites-le tourner vers la droite, vers la flèche de fermeture.
- Ne serrez pas trop les filtres. Placez de nouveau les filtres en suivant une séquence sûre, sinon les gros résidus pourraient s’introduire dans le système et provoquer une obstruction.
- N’utilisez jamais le lave-vaisselle sans les filtres en place. Un filtre placé incorrectement peut réduire la performance de l’appareil et endommager
Main filterCoarse filterFiltre pour gros résidus Filtre principal Filtre fin
les assiettes et autres ustensiles.
146Bras d’aspersion Les bras d’aspersion doivent être régulièrement nettoyés pour retirer les produits chimiques de l’eau susceptibles d’obstruer les orifices des jets d’eau et les roulements. Pour nettoyer les bras d’aspersion, suivez les instructions suivantes : Pour retirer le bras d’aspersion supérieur, tenez l’écrou du centre pour qu’il ne bouge pas, et faites tourner le bras d’aspersion vers la gauche pour l’extraire. Pour retirer le bras d’aspersion inférieur, tirez le bras vers l’extérieur et vers le haut. Lavez les bras à l’eau tiède savonneuse et utilisez une brosse à poils souples pour nettoyer les orifices des jets. Replacez-les après les avoir soigneusement rincés.
147Entretien du lave-vaisselle Protection antigel Adoptez les mesures nécessaires pour que le lave-vaisselle ne gèle pas durant l’hiver. Chaque fois que vous lancez un cycle de lavage :
1. Coupez l’alimentation électrique jusqu’au lave-vaisselle.
2. Éteignez l’alimentation en eau et débrancher le tuyau d’arrivée d’eau de la
3. Évacuez l’eau du tuyau d’arrivée et de la valve d’eau. (Utilisez un récipient
pour collecter l’eau.)
4. Rebranchez le tuyau d’arrivée d’eau à la valve d’eau.
5. Retirez le filtre au fond de la cuve et utiliser une éponge pour retirer l’eau
dans le puisard. Après chaque lavage Après chaque lavage, coupez l’alimentation en eau jusqu’à l’appareil et laissez la porte légèrement entrouverte pour que l’humidité et les odeurs puissent s’échapper. Débranchez la fiche Avant d’effectuer des tâches de nettoyage ou d’entretien, débranchez toujours la fiche de la prise. Ne pas utiliser de produits nettoyants abrasifs ni de solvants Pour nettoyer l’extérieur et les parties en caoutchouc, n’utilisez pas de produits nettoyants abrasifs ni de solvants. Utilisez uniquement un chiffon avec de l’eau tiède savonneuse. Pour éliminer les taches de la surface intérieure, utilisez un chiffon imbibé d’eau et d’un peu de vinaigre, ou un produit de nettoyage spécifiquement conçu pour les lave-vaisselle. Si vous n’allez pas utiliser l’appareil pendant un certain temps Il est conseillé d’effectuer un cycle de lavage à vide et de retirer ensuite la fiche de la prise de courant, de couper l’alimentation en eau et de laisser la porte légèrement entrouverte. Ainsi, les joints de porte dureront plus longtemps et l’on évitera la formation d’odeurs à l’intérieur de l’appareil. Déplacement de l’appareil Si vous devez déplacer l’appareil, essayez de le garder en position verticale. Si cela est absolument nécessaire, il peut être posé sur le dos. Joints L’un des facteurs à l’origine de la formation d’odeurs dans le lave-vaisselle est la nourriture qui reste coincée dans les joints. Un nettoyage périodique à l’aide d’une éponge humide évitera que cela ne se produise.
Avant de faire appel au service après-vente Consultez les tableaux des pages suivantes, cela peut vous éviter d’avoir à appeler le service après-vente.
Problème Causes possibles Solution Le lave-vaisselle ne démarre pas. Le fusible a grillé ou le disjoncteur s’est déclenché. Remplacez le fusible ou réarmez le disjoncteur. Débranchez tout autre appareil branché sur le même circuit électrique que le lave-vaisselle. L’appareil n’est pas sous tension. Vérifiez que le lave-vaisselle est allumé et que la porte est bien fermée. Vérifiez que le câble d’alimentation est correctement branché à la prise murale. La pression d’eau est faible. Vérifiez que le tuyau d’alimentation d’eau est correctement raccordé et que le robinet d’eau est ouvert. La porte du lave-vaisselle n’est pas Vérifiez que la porte est correctement fermée. L’eau n’est pas pompée depuis le lave-vaisselle. Le tuyau de vidange est tordu ou coincé. Vérifiez le tuyau de vidange. Filtre bouché. Vérifiez la saleté du filtre. L’évier de la cuisine est bouché. Vérifiez l’évier de la cuisine pour vous assurer qu’il se vide correctement. Si le problème est que l’évier de la cuisine n’évacue pas bien l’eau, vous pourriez avoir besoin de faire appel à un plombier plutôt qu’à un réparateur Mousse dans la cuve Mauvais détergent. Utilisez uniquement des détergents spécifiquement conçus pour les lave-vaisselle, afin d’éviter la formation de mousse. Si de la mousse se forme, ouvrez le lave-vaisselle et attendez que la mousse s’évapore. Versez 4 litres d’eau froide dans le fond du lave-vaisselle. Fermez la porte du lave-vaisselle et sélectionnez un cycle de lavage. Initialement, le lave-vaisselle vidange toute l’eau. Une fois la phase de vidange terminée, ouvrez la porte et vérifiez que la mousse a disparu. Répétez cette opération si nécessaire. correctement fermée.de lave-vaisselle.
149Problème Causes possibles Solution
Produit de rinçage renversé. Essuyez toujours immédiatement le produit de rinçage renversé. Taches à l’intérieur de la cuve Il se peut qu’un détergent contenant des colorants ait été utilisé. Veillez à ce que le détergent ne contienne pas de colorant. Film blanc dans la surface intérieure. Minéraux durs contenus dans l’eau. Pour nettoyer l’intérieur, utilisez une éponge humide et du détergent pour lave-vaisselle, ainsi que des gants en caoutchouc. N’utilisez jamais de produit nettoyant autre que du détergent pour lave-vaisselle, pour éviter la formation de mousse. Traces de rouille sur les couverts. Les couverts en question ne sont pas résistants à la corrosion. Évitez de laver dans le lave- vaisselle des articles qui ne sont pas résistants à la corrosion. Aucun programme ne s’est exécuté après l’ajout de sel pour lave- vaisselle. Des traces de sel sont rentrées dans le cycle de lavage. Lancez toujours un programme de lavage sans vaisselle après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si elle existe), après avoir ajouté du sel de lave-vaisselle. Le couvercle de Vérifiez que le couvercle de l’adoucisseur est bien fermé. Bruit de cognement dans le lave- Un bras d’aspersion tape contre un article placé dans le panier. Interrompez le programme et replacez les articles gênant le bras d’aspersion. Bruit de cliquetis dans le lave- vaisselle. dans le lave-vaisselle. Interrompez le programme et replacez les articles de vaisselle. Bruit de cognement dans les tuyaux d’eau. Cela peut être dû à l’installation sur place ou à la section transversale des tuyaux. Cela n’a aucune incidence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié. La vaisselle n’est pas propre. La vaisselle n’a pas été correctement placée. Voir « Préparer et charger la vaisselle » p.17
Le programme n’était pas assez intensif. Sélectionnez un programme plus intensif. l’adoucisseur est mal fermé. vaisselle. De la vaisselle bouge
La vaisselle n’est pas propre. Une quantité insuffisante de
Utilisez plus de détergent ou changez de détergent.
bloquent le mouvement des bras d'aspersion. Replacez les articles pour qu’ils n’entravent pas la rotation des bras d’aspersion.
Nettoyez ou placez le filtre correctement. Nettoyez les orifices du bras d’aspersion. Les articles en verre sont opaques.
Cela est dû à la combinaison d’eau douce et d’un excès de détergent.
Des taches blanches apparaissent sur les assiettes etles verres. L’eau dure de votre région peut donner lieu à des dépôts de Marques noires ou grises sur la vaisselle. Les ustensiles en aluminium ont frotté contre la vaisselle. Éliminez ces marques avec un nettoyant légèrement abrasif. Il reste du détergent dans le distributeur. La vaisselle bloque le distributeur de détergent.
La vaisselle n’est pas sèche. La vaisselle n’a pas été placée correctement. Chargez le lave
vaisselle tel qu’indiqué dans les consignes.
La vaisselle a été sortie trop tôt.
utilisée. Certains articles calcaire. provoquer le bouchage de lavage. Cela peut dans le fond de la cuve pas correctement placé n’est pas propre ou n’est Le dispositif de filtration
aspersion. desorifices du bras La vaisselle n’est pas sèche. Le programme correct n’a pas été sélectionné.
Utilisation de couverts au revêtement de mauvaise qualité.
pour être lavés dans le lave-vaisselle.
Ajoutez plus de détergent. en verre et que ceux-ci restent propres.cycle le plus court pour laver les articles votre région est douce et sélectionnez
Utilisez moins de détergent si l’eau de vaisselle de ce type ne sont pas conçus ce type d’articles. Les couvertset la La vidange de l’eau est plus difficileavec durée de lavage pluslongue. Sélectionnez un programme avec une performances delavage. de lavage est plus basse,ce qui réduit les Avec un programme court, latempérature de l’eau ne tombe du panier supérieur. d’abord le panier inférieur pour éviter que température intérieure est sûre. Sortez vapeur. Sortez la vaisselle lorsque la légèrement la porte pour faire sortir la immédiatement le lavage. Ouvrez Ne videz pas le lave-vaisselle
Si le lave-vaisselle ne fonctionne pas correctement, il affichera des codes d’erreur pour les identifier :
Durée d’entrée plus longue
la carte de circuit imprimé principale et celle de l’écran Le robinet n’est pas ouvert, ou l’alimentation en eau est restreinte, ou la pression d’eau est trop faible L’élément chauffant ne fonctionne pas correctement Un élément du lave-vaisselle fuit. Ouvrez le circuit ou rompez le câblage du dispositif de communication
En cas de débordement, coupez le système d’approvisionnement en eau principal avant de contacter le service après-vente.
S’il y a de l’eau dans le fond de la cuve à cause d’un débordement ou d’une petite fuite, l’eau doit être retirée avant de redémarrer le lave-vaisselle. AVERTISSEMENT
Échec d’orientation de la vanne de distribution. Circuit ouvert ou rupture de la vanne de distribution.
Problème du moteur ou du PCB défectueux. commandedu lavage est
température souhaitée N’atteint pas la
INOXPAN S.L., vous remercie pour le choix et la confiance placés dans un produit de notre marque Pando, qui se distingue par sa qualité, son design et son innovation, fidèle à ses origines et ses engagements. CONDITIONS DE GARANTIE PANDO: Cet appareil bénéficie d'une garantie de 2 ans à compter de la date d'achat et le couvre contre tout défaut de fabrication affectant son bon fonctionnement. Pour sa validité, il est indispensable de présenter la facture ou le reçu d'achat au technicien du Service Officiel Agréé Pando. Pendant cette période, la Société s'engage à remplacer ou réparer gratuitement toute pièce défectueuse ou tout défaut de fabrication de l'appareil, jusqu'à ce qu'il parvienne à son bon fonctionnement, ainsi que la main-d'œuvre et les frais nécessaires encourus à la suite de cette réparation ou remplacement EXCLUSIONS DE LA GARANTIE PANDO:
Il ne sera pas couvert par la garantie ou il pourrait être cause de son annulation, dans ces cas l'utilisateur devant supporter les frais de matériel, de main-d'œuvre et de déplacement du service technique, les cas suivants:
Dysfonctionnement de l'appareil ou endommagement de celui-ci en raison du non-respect des règles, instructions et recommandations indiquées dans le manuel d'utilisation et d'installation de l'appareil.
Endommagement de l'appareil, du mobilier ou des éléments externes en raison d'une mauvaise installation ou d'une mauvaise manipulation de l'appareil et de ses éléments de raccordement, tels que le câble d'alimentation, le raccordement d'eau, le raccordement au drain, etc.
Lorsque l'appareil est destiné à un usage non domestique auquel il n'est pas destiné.
Examens de l'installation ou du fonctionnement normal. Ni nettoyage ni entretien du produit.
Pannes ou dommages causés par: le transport, l'intervention ou la manipulation de l'appareil par du personnel non autorisé ou du personnel non Pando, et par des services d'assistance technique non officiels de Pando. Coups, égratignures ou dommages esthétiques au produit dus à une installation, une manipulation ou une mauvaise utilisation. Composants esthétiques, usure, tels que panneaux, filtres, plateaux, paniers, guides, bras asperseurs et accessoires.
Rouille ou taches sur l'acier ou la laque produites par une application incorrecte ou une exposition non protégée à des éléments corrosifs tels que des produits de nettoyage inappropriés.
Dommages esthétiques ou corrosifs des meubles ou des éléments extérieurs de l'appareil, également à l'intérieur de la cavité du lave-vaisselle tels que les murs et les accessoires intérieurs, sur la porte et le panneau, en raison de l'utilisation de produits de nettoyage inadaptés ou d'une mauvaise utilisation et dépôts inappropriés de produits de nettoyage, tels que sel, produit de rinçage ou détergent, sans suivre les instructions du manuel de l'appareil.
Défauts et dommages causés par des agents extérieurs: anomalies d'alimentation électrique, catastrophes naturelles, phénomènes atmosphériques et géologiques, tempêtes, foudre, inondations, insectes, rongeurs, etc.
Défauts ou dommages causés par des effets chimiques ou électrochimiques de l'eau ou par une qualité inappropriée de celle-ci telle qu'un excès de chaux. Accumulation de calcaire sur tout composant interne ou externe du lave- vaisselle.
Dans le cas où il n'y a pas d'accès facile et sûr au retrait de l'appareil du meuble, ainsi qu'aux raccordements de courant, d'eau et d'évacuation de celui-ci, ou que les éléments du meuble empêchent son retrait facile et sûr, dans ce cas, l'utilisateur sera entièrement responsable de s'assurer que l'appareil est facilement accessible, et assumera également les frais de main-d'œuvre et de déplacement dans le cas où le service technique de Pando subirait un retard dans le temps d'intervention ou une deuxième visite à cause de l'inaccessibilité de l'appareil. INOXPAN, S.L., est expressément exclu de toute responsabilité pour d'éventuels dommages directs ou indirects aux personnes ou aux matériaux causés par une mauvaise manipulation de l'appareil. Coordonnées du service technique officiel agréé Pando
https://www.pando.es/fr/service
Hauteur (H) 815 mm Largeur (l)
Profondeur (P1) 550 mm (avec la porte fermée) Profondeur (P2) 1150 mm (avec la porte ouverte à 90 °)
154REMARQUE : u De A + + + (efficacité maximale) à D (efficacité minimale) v Consommation d’énergie basée sur 280 cycles de lavage standard à l’eau froide et la consommation des modes de faible puissance. La consommation d’énergie réelle dépend des conditions d’utilisation de l’appareil. w Consommation d’eau basée sur 280 cycles de lavage standard. La consommation d’eau réelle dépend du mode d’utilisation de l’appareil. x De A (efficacité maximale) à G (efficacité minimale) y Ce programme convient au lavage d’une vaisselle normalement sale et est en outre le plus efficace en termes de consommation combinée d’énergie et d’eau pour ce type de vaisselle. Fiche produit Fiche du lave-vaisselle ménager conformément aux directives UE 1016/2010 et 1059/2010 : Marque Pando Type/Description
PLT-7260 Nombre de couverts standard
Classe d’efficacité énergétique u A+++ Consommation d’énergie annuelle v 237 kWh Consommation d’énergie du cycle de lavage standard
Consommation d’énergie en mode arrêt
Consommation d’énergie en mode marche
Consommation d’eau annuelle w
2800 litres Classe d’efficacité de séchage x
Cycle de lavage standard y ECO 50 ºC Durée de programme du cycle de lavage standard 220 min Niveau de bruit 44 dB(A) re 1 pW Installation Encastrable Peut être encastré OUI Consommation d’énergie 1760-2100 W Tension nominale/fréquence 220-240 V / 50 Hz Pression d’eau (pression du débit) 0,04 - 1,0 MPa=0,4 - 10 bar
AVERTISSEMENT Risque d’électrocution Coupez l’alimentation électrique avant d’installer le lave-vaisselle. Le non-respect de cette consigne peut provoquer une électrocution, voire la mort.
Attention L’installation des tuyaux et des équipements électriques doit être prise en charge par des professionnels. À propos du raccordement électrique AVERTISSEMENT Pour votre sécurité personnelle :
- N’utilisez pas de rallonge ou d’adaptateur électrique avec cet appareil.
- Vous ne devez en aucun cas couper ou retirer la broche de mise à la terre du câble d’alimentation.
Avant d’utiliser l’appareil, vérifiez que la mise à la terre est
correctebrûlures.des adaptateurs ou similaires, car cela pourrait provoquer une surchauffe et desdoit être raccordé n’est pas adaptée à la fiche, remplacez la prise, au lieu d’utiliser électrique correctement mise à la terre. Si la prise électrique à laquelle l’appareil indiquées sur la plaque signalétique. Branchez la fiche uniquement sur une prise Assurez-vous que la tension et la fréquence d’alimentation correspondent à celles Raccordement électrique prévoyez un circuit indépendant servant uniquement pour cet appareil.10 A/13 A/16 A, un fusible temporisé ou un disjoncteur recommandé etnécessaire, debrancher le lave-vaisselle sur une alimentation appropriée. Utilisez le fusibleVeuillez lire la plaque signalétique pour connaître la tension nominale et Exigences électriques
158Consommation d’eau et vidange Raccordement d’eau froide Reliez le tuyau d’alimentation d’eau froide à un raccord fileté de 3/4 (pouces) et assurez-vous qu’il est fermement en place. Si les tuyaux d’eau sont neufs ou qu’ils n’ont pas été utilisés pendant un certain temps, laissez l’eau couler pour vous assurer qu’elle est propre. Cette précaution est nécessaire pour éviter de bloquer l’arrivée d’eau et d’endommager l’appareil. tuyau d’alimentation ordinaire tuyau d’alimentation de sécurité À propos du tuyau d’alimentation de sécurité Le tuyau d’alimentation de sécurité est constitué de doubles parois. Le système du tuyau garantit son intervention en bloquant l’écoulement de l’eau en cas de rupture du tuyau d’alimentation et lorsque l’espace d’air entre le tuyau d’alimentation lui-même et le tuyau ondulé externe est plein d’eau.
AVERTISSEMENT Un tuyau raccordé à une douchette peut éclater s’il est installé sur la même ligne d’eau que le lave-vaisselle. Si votre évier en possède un, il est recommandé de débrancher le tuyau et de boucher l’orifice.
Comment brancher le tuyau d’alimentation de sécurité 1. Tirez les tuyaux d’alimentation de sécurité pour les retirer complètement du compartiment situé à l’arrière du lave-vaisselle. 2. Serrez les vis du tuyau d’alimentation de sécurité au robinet fileté de 3/4 pouces.
3. Ouvrez complètement l’arrivée d’eau avant d’utiliser le lave-vaisselle.
Comment débrancher le tuyau d’alimentation de sécurité
1. Coupez l’eau. 2. Retirez le tuyau d’alimentation de sécurité du robinet.

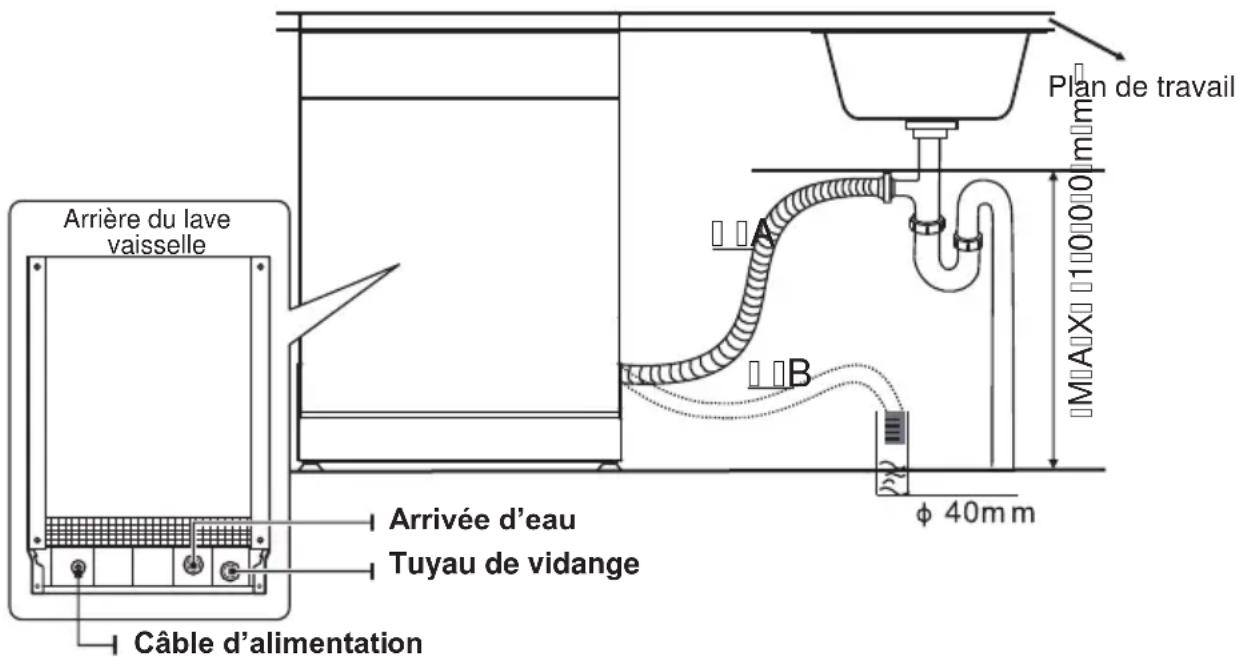

159Raccordement des tuyaux de vidange Insérez le tuyau de vidange dans un tube de vidange d’un diamètre minimum de 4 cm ou laissez couler l’eau dans l’évier, en vous assurant que le tuyau n’est pas plié ou coincé. La hauteur du tuyau de vidange doit être inférieure à 1000 mm. L’extrémité ouverte du tuyau ne doit pas être submergée dans l’eau pour éviter les reflux.
Veillez à bien fixer le tuyau de vidange en position A ou en position B.
Comment drainer l’excès d’eau des tuyaux Si le puisard se trouve à 1000 mm du sol, il n’est pas possible de drainer l’excès d’eau des tuyaux directement dans le puisard. Il faudra alors collecter l’eau des tuyaux dans un récipient ou bac approprié, à l’extérieur du puisard et plus bas. Sortie d’eau Connectez le tuyau de vidange d’eau. Le tuyau de vidange doit être correctement raccordé pour éviter les fuites d’eau. Assurez-vous que le tuyau de vidange d’eau n’est pas tordu ou écrasé. Rallonge du tuyau Si vous avez besoin d’une rallonge pour le tuyau de vidange, veillez à utiliser un tuyau de vidange similaire. Il ne doit pas mesurer plus de 4 mètres, pour ne pas réduire les performances de nettoyage du lave-vaisselle. Raccordement au siphon
Plan de travail Arrière du lave vaisselle Arrivée d’eau Tuyau de vidange Câble d’alimentation Le branchement d’évacuation doit être placé à une hauteur inférieure à 100 cm (maximum) par rapport au fond du lave-vaisselle. Le tuyau de vidange d’eau doit être bien fixé. 16160Mise en place de l’appareil
Arrivée de l’alimentation électrique, de la vidange et de l’eau Espace entre la partie inférieure et la partie supérieure de la structure 600 mm (pour le modèle de 60 cm) 450 mm (pour le modèle de 45 cm) Pose encastrable Ne s’applique qu’aux lave-vaisselle en pose libre. REMARQUE
cas, l’appareil ne doit pas être incliné de plusle niveau de vissage des pieds. Dans tous lesde celui-ci peut être modifiée en réglantUne fois le lave-vaisselle en place, la hauteur Mise à niveau de l’appareil placés à droite ou à gauche, pour faciliter une installation appropriée.vaisselle est équipé de tuyaux d’alimentation et de vidange qui peuvent êtrelui et les côtés doivent se situer le long des meubles ou parois contigus. Le lave- Placez l’appareil dans la position souhaitée. L’arrière doit toucher le mur derrièreextérieure, alignée avec la structure.oins de 5 mm entre le haut du lave-vaisselle et du meuble et la porte1.Ml’installation du lave-vaisselle.Illustrations des dimensions
vidange et d’une prise électrique.Le lave-vaisselle doit être installé près d’une arrivée d’eau, de tuyaux de Étape
meilleur endroit pour
1612. Si le lave-vaisselle est installé au coin du meuble, il faut laisser un peu d’espace pour ouvrir la porte. REMARQUE : Selon l’emplacement de la prise électrique, il faudra peut-être percer un trou dans le côté opposé du meuble.
Caractéristique poids pour porte décorative et coulissante.
Maximum 60 cm Intégration totale 4 kg 10 kg 45 cm Intégration totale 4 kg 8 kg Modèle encastré Installez les crochets sur la porte décorative et placez-les (voir figure A) dans les fentes de la partie extérieure de la porte du lave-vaisselle (voir figure B). Une fois la porte décorative en place, poussez sa partie supérieure vers le bas et assurez-vous que les crochets sont correctement fixés.
Le panneau esthétique en bois peut être installé selon les schémas d’installation.

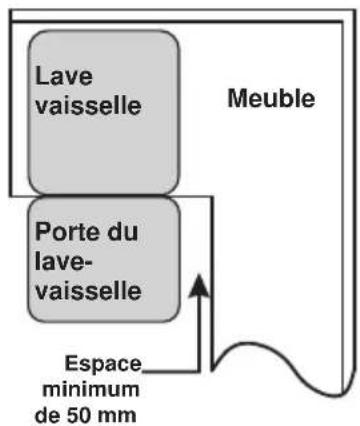

Lave vaissellePorte du lave-vaisselleMeubleEspace minimum Étape 2. Dimensions et installation du panneau esthétique de 50 mm
1621. Fixez la bande de condensation sous le plan de travail du meuble. Veuillez vous assurer que la bande de condensation est au même niveau que le plan de travail. (Étape 2)
2. Branchez le tuyau d’arrivée à l’alimentation en eau froide.
3. Branchez le tuyau de vidange.
4. Branchez le câble d’alimentation.
5. Mettez le lave-vaisselle en place. (Étape 4)
6. Mettez à niveau le lave-vaisselle. Le pied arrière peut être réglé à partir de
l’avant du lave-vaisselle en tournant la vis Philips située au milieu de la base, en utilisant une vis Philips. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu’à ce que le lave-vaisselle soit à niveau. (Étape 5 à Étape 6)
7. Installez la porte du meuble à l’extérieur de la porte du lave-vaisselle. (Étape 7
8. Le lave-vaisselle doit rester bien en place. Il y a deux façons de le
faire : A. Plan de travail bois/MDF: placez le crochet d’installation dans la fente du plan latéral et fixez-le à la surface du plan de travail avec des vis à bois. B. Plan de travail en marbre ou en granit : fixez le côté avec la vis.
Étape 3. Étapes d’installation du lave-vaisselle d’installation. Veuillez vous reporter aux étapes d’installation spécifiées dans les schémas

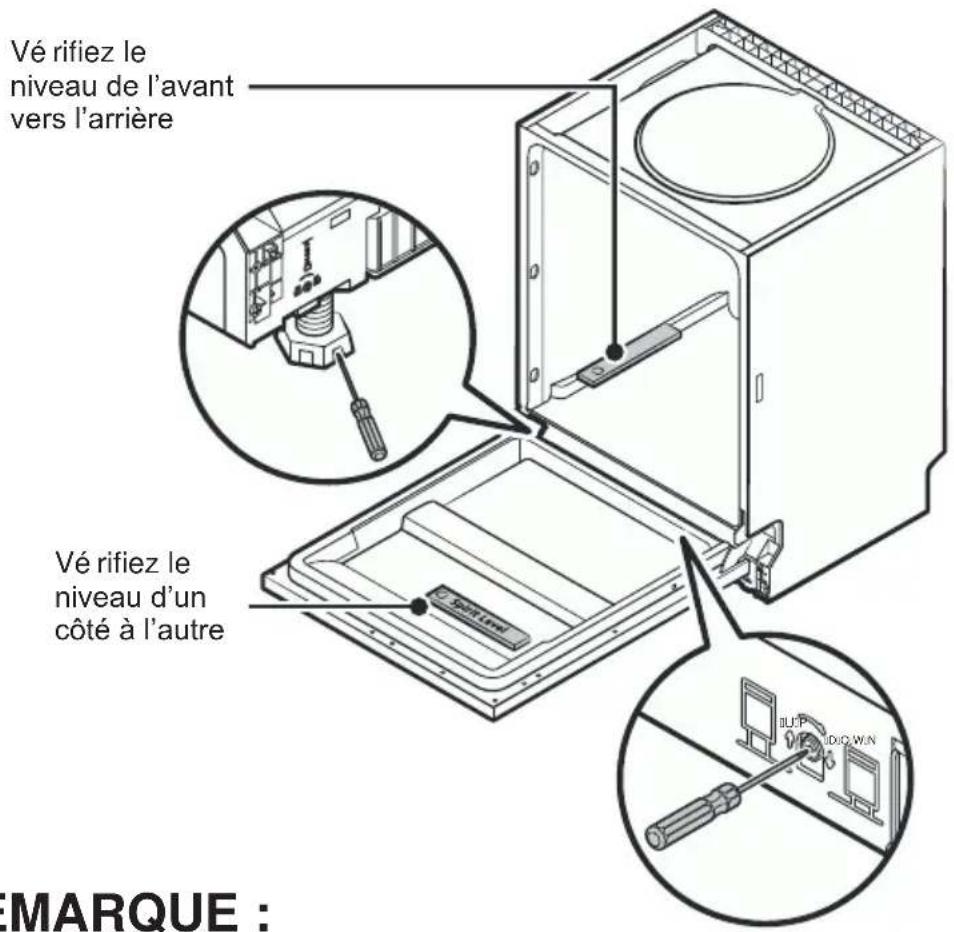

163Vérifiez le niveau de l’avant vers l’arrière
Vérifiez le niveau d’un côté à l’autre
REMARQUE : La hauteur de réglage maximale des pieds est de 50 mm.
DOWN le lave-vaisselle. orsque vous mettez à niveau le lave-vaisselle, veillez à ne pas faire basculer 3.L nivellement. ettez à niveau le lave-vaisselle en réglant séparément les trois pieds de 2.M comme illustré, pour vérifier que le lave-vaisselle est à niveau. lacez un niveau à bulle sur la porte et l’étagère à l’intérieur de la cuve 1.P correctement. Le lave-vaisselle doit être mis à niveau pour pourvoir fonctionner et laver Étape 4. Mise à niveau du lave-vaisselle

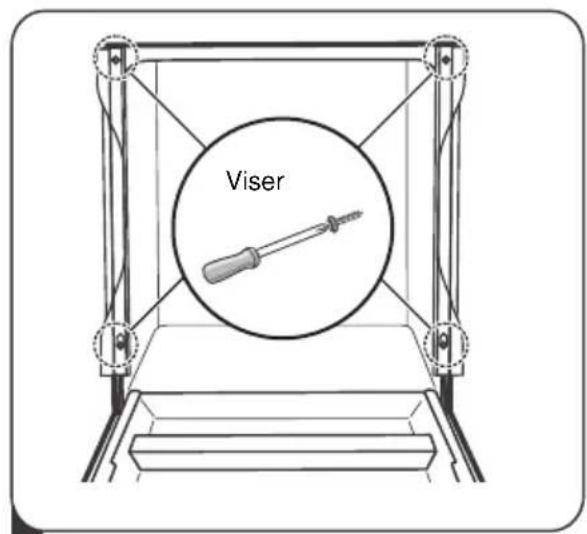

Bandes d'isolation acoustique Haut Gauche Droite Retirez la protection de la bande d'isolation acoustique, puis fixez-la sur le cadre. Retirez les quatre vis des plaques latérales gauche et droite et retirez-les. Retirer la protection des bandes Enfin visser les 4 v
d'isolation acoustique. Puis collez les bandes aux plaques latérales et les aligner avec la position du trou. Installation de bandes d'isolation acoustique
