WWSS1332C - Support mural pour téléviseur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

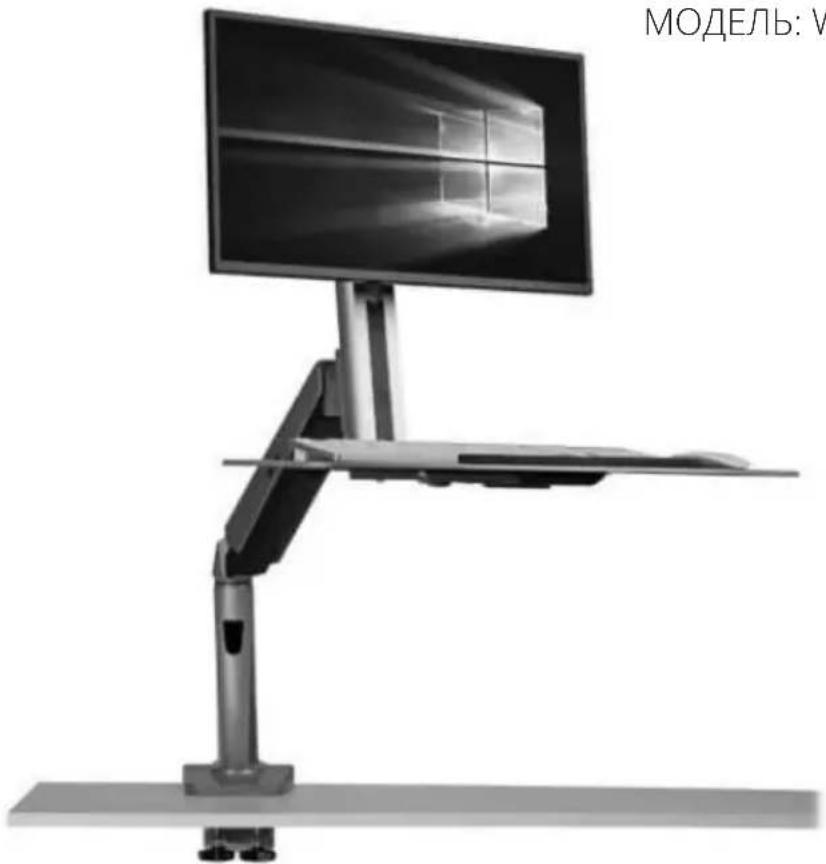

Type de produit	Station de travail assis-debout pour écran unique
Marque	Tripp Lite
Modèle	WWSS1332C
Compatibilité VESA	Plaques VESA (vis, rondelles et entretoises fournies)
Méthodes de montage	Fixation par bride pour bureau ou montage passe-fils
Composants inclus	Bras de support, mât, étagère de clavier, bride supérieure et inférieure, passe-câbles, plaque de montage, vis, entretoises, clés hexagonales
Hauteur de l'écran réglable	Oui, avec ajustement de tension pour compenser le poids
Inclinaison réglable	Oui, par serrage de vis ou bouton
Rotation	Non spécifiée, probablement fixe
Matériau	Acier (estimation)
Capacité de charge maximale	Non précisée, adaptée pour écrans de taille moyenne (estimation 8-12 kg)
Dimensions de l'écran compatibles	Jusqu'à 32 pouces (estimation d'après le modèle)
Étagère pour clavier	Incluse, fixation au mât
Gestion des câbles	Brides de câble incluses
Alimentation	Aucune (montage mécanique)
Entretien recommandé	Vérifier la sécurité tous les 3 mois
Garantie	Garantie limitée de 5 ans
Assistance	Visiter tripplite.eaton.com/support
Pays d'origine	Non spécifié
Couleur	Non spécifiée (probablement noir)

FOIRE AUX QUESTIONS - WWSS1332C Tripp Lite

Comment installer le support mural WWSS1332C ?

Deux options de montage sont disponibles : fixation par bride sur le bord du bureau (étapes 1a-1 à 1a-4) ou montage passe-fils (étapes 1b-1 à 1b-2). Suivez les instructions de la notice, en commençant par la page 23 ou 25 selon l'option choisie.

Quel type d'écran puis-je utiliser ?

Le support est conçu pour un seul écran avec des trous de montage VESA. Utilisez les vis, rondelles et entretoises fournies pour fixer la plaque VESA à l'arrière de l'écran. Le poids de l'écran doit être compatible avec la tension réglable du bras.

Comment régler la tension du bras de support ?

Utilisez la clé hexagonale de 6 mm fournie pour tourner la vis de réglage. Si l'écran s'abaisse, tournez vers le symbole « + » ; s'il monte, tournez vers le symbole « - ». Gardez le bras à niveau pendant le réglage.

Puis-je utiliser ce support avec un bureau en verre ?

Il est déconseillé d'utiliser la fixation par bride sur un bureau en verre fragile. Pour une surface délicate, privilégiez le montage passe-fils si possible, ou vérifiez que le bureau peut supporter le poids et la pression de la bride.

Comment nettoyer et entretenir le support ?

Vérifiez tous les trois mois que toutes les fixations sont bien serrées et que le support est en bon état. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs.

Que faire si certaines pièces sont manquantes ?

Consultez la liste de vérification des composants dans la notice. Si une pièce manque, contactez le support Tripp Lite sur tripplite.eaton.com/support.

Quelle est la capacité de poids maximale ?

La notice ne spécifie pas de limite de poids exacte, mais le système de réglage de tension permet d'adapter le support au poids de l'écran. En pratique, il convient aux écrans de bureau standard jusqu'à environ 10-12 kg.

Puis-je faire pivoter l'écran en mode portrait ?

Le support semble permettre uniquement un réglage en inclinaison (tilt) et non une rotation complète. La plaque VESA est fixe, donc le mode portrait n'est pas supporté.

Comment fixer l'étagère du clavier ?

L'étagère du clavier se fixe au mât de support à l'aide des brides et vis fournies. Suivez l'étape 3 de la notice : alignez l'étagère et serrez les vis avec la clé hexagonale.

Le support est-il compatible avec un moniteur incurvé ?

Oui, à condition que le moniteur dispose de trous VESA standard. La plaque de montage s'adapte à l'arrière de l'écran. Cependant, le bras est rectiligne, donc l'angle d'inclinaison peut devoir être ajusté.

MODE D'EMPLOI WWSS1332C Tripp Lite

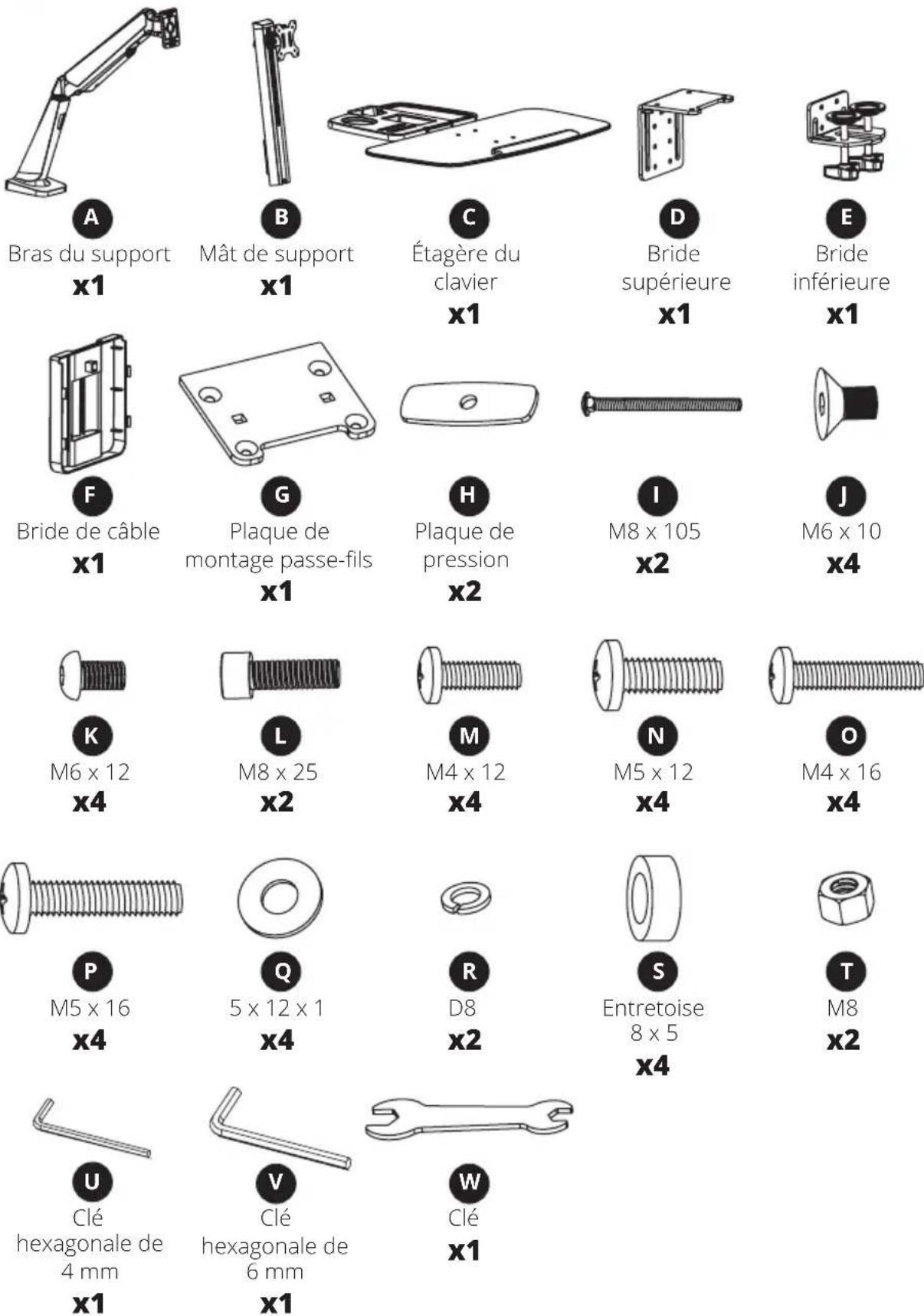

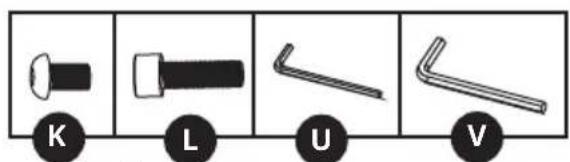

Liste de vérification des composants

IMPORTANT : Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez Tripplite. Eaton. com/support pour obtenir de l'aide.

Bras du support

Mât de support

Étagère du clavier

Bride supérieure

Bride inférieure

Bride de câble

Plaque de montage passe-fils

Plaque de pression

M8×105

M6×10

M6×12

M8×25

M4×12

M5×12

M4×16

M5×16

5 × 12 × 1

Entretoise 8 x 5

Clé hexagonale de 4 mm

Clé hexagonale de 6 mm

Clé

La station de travail assis-debout à un seul écran WWSS1332C offre deux méthodes de montage différentes : par bride pour bureau ou par montage passe-fils. Pour une installation et un retrait simples et pratiques, utiliser l'option de montage par bride pour bureau. Pour une solution de montage permanente, utiliser l'option de montage passe-fils.

Ensemble de la bride pour bureau - Suivre les étapes 1a-1 à 1a-4 ci-dessous

Montage passe-fils - Aller à la page 25 et suivre les étapes 1b-1 à 1b-2.

L'étape 2 pour les deux options de montage commence à la page 26.

Option d'assemblage avec bride pour bureau

Remarque : Pour des instructions sur l'assemblage par montage passe-fils, allez à la page 25.

Option d'assemblage avec bride pour bureau

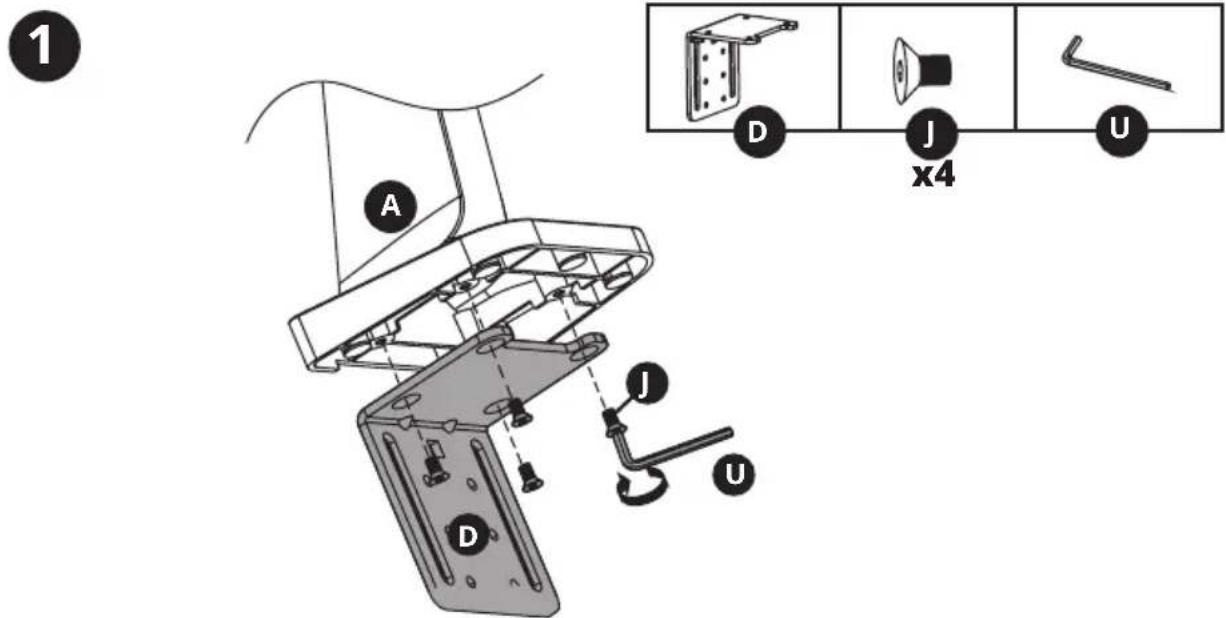

1a-3

Pour passer à l'étape 2 de l'assemblage, aller à la page 26.

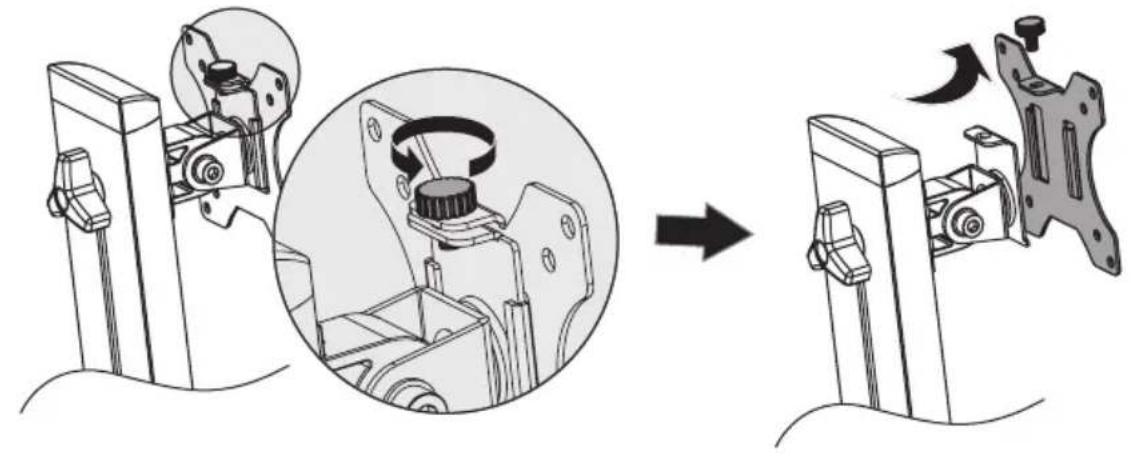

Option d'assemblage par montage passe-fils

Remarque : Pour des instructions sur l'assemblage par bride, aller à la page 23.

Pour passer à l'étape 2 de l'assemblage, allez à la page 26.

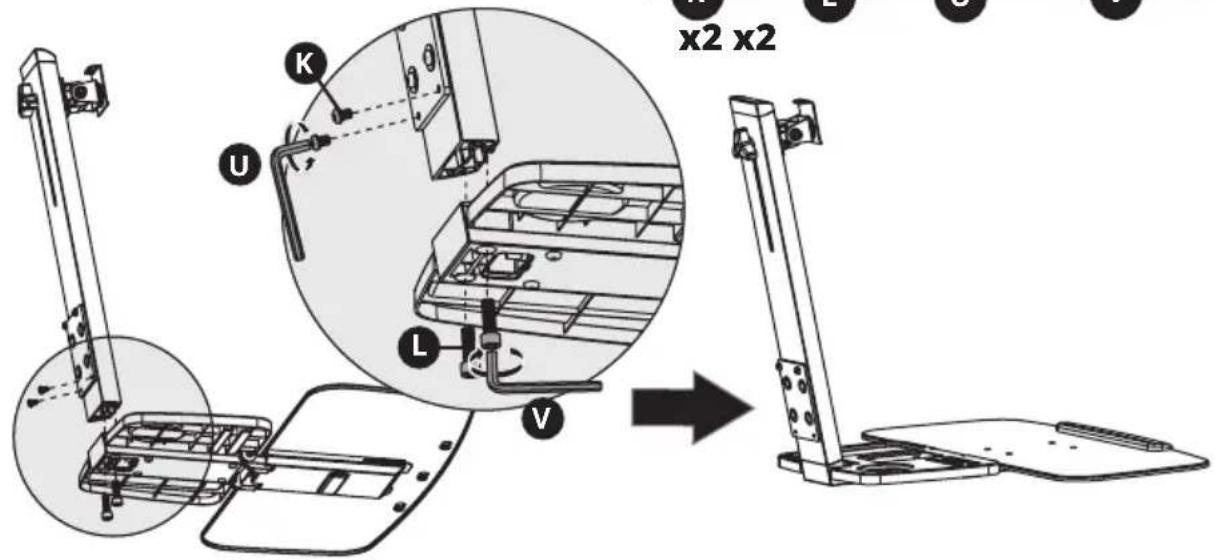

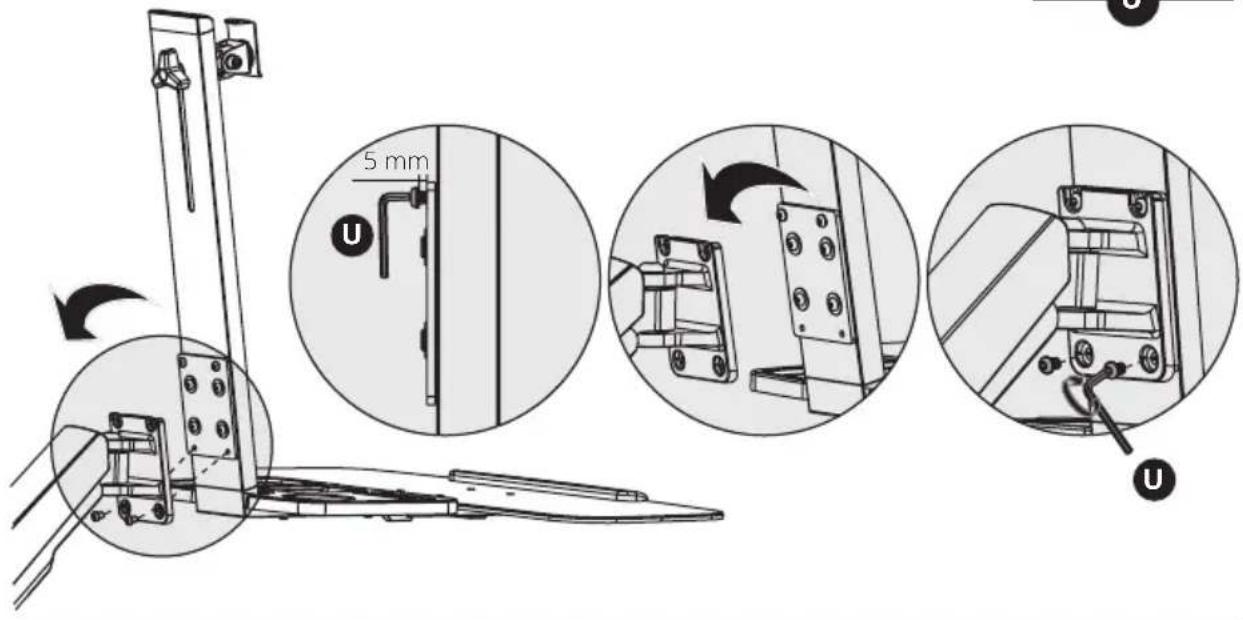

3 Fixer l'étagère du clavier au mât de support

Assemblage avec bride pour bureau/montage passe-fils

Fixer l'étagère du clavier et l'ensemble du mât de support au bras de support

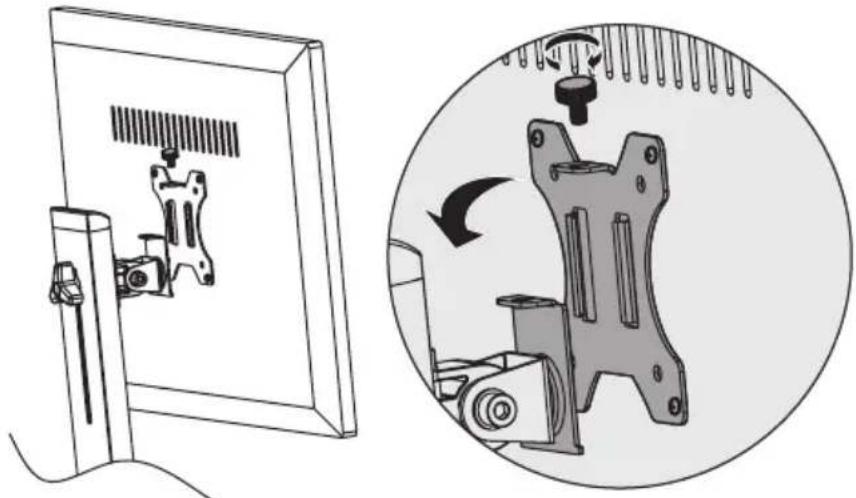

Fixer la plaque VESA à l'arrière de l'écran

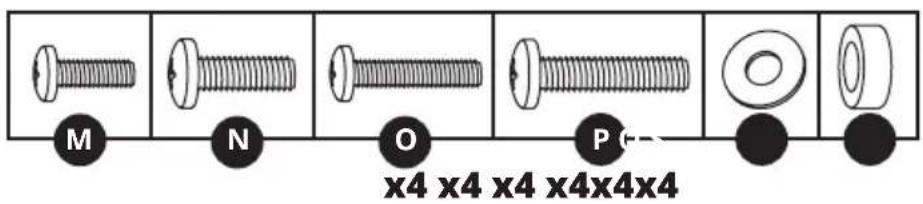

Remarque : Attacher fermement la plaque VESA à l'écran en utilisant les vis, les rondelles et les entretoises (au besoin).

Ne pas trop serrer les vis.

Assemblage avec bride pour bureau/montage passe-fils

Glisser la plaque VESA et l'écran sur le mât de support

Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever l'écran avec la plaque VESA déjà en place. Glisser la plaque VESA sur le support de mât de support. Rattacher le bouton supérieur pour sécuriser le montage VESA (retiré à l'étape 1).

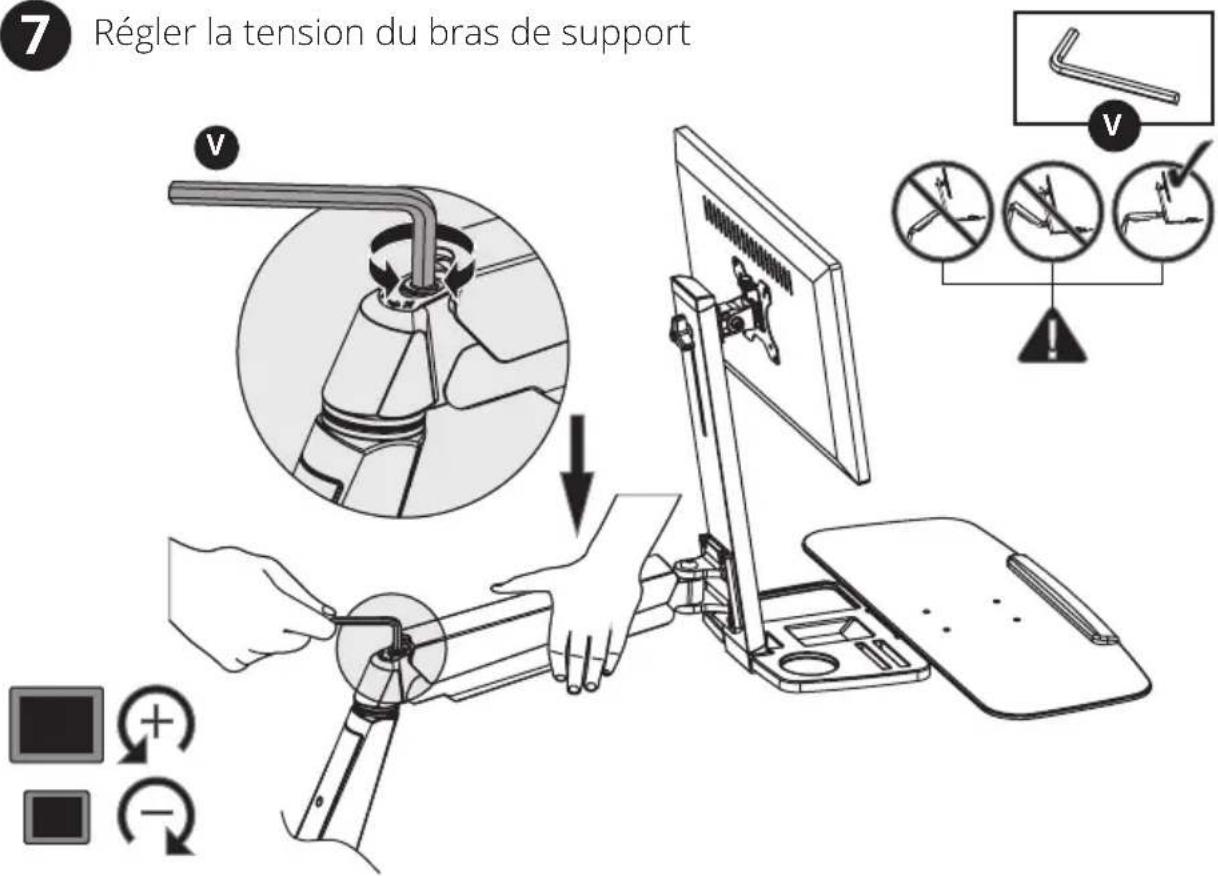

Régler la tension du bras de support

Garder le bras de montage mural au niveau durant le réglage de la tension. Il peut s'avérer nécessaire de desserrer ou de serrer légèrement la vis de réglage en utilisant la clé hexagonale de 6 mm fournie en fonction du poids de l'écran installé.

Si l'écran s'abaisse de lui-même, tourner la vis de réglage vers le symbole « + ».

Si l'écran monte de lui-même, tourner la vis de réglage vers le symbole « - ».

Assemblage avec bride pour bureau/montage passe-fils

Régler à l'endroit et selon l'angle désirés

Pour corriger l'angle d'inclinaison, serrez la vis de réglage au moyen des clés hexagonales fournies (ou serrez le bouton).

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Veuillez visiter Tripplite. Eaton. com/support si vous avez des questions.

Garantie limitée de 5 ans

Nous garantissons que nos produits sont exempts de vices de matériaux et de fabrication pendant une période de cinq (5) ans à partir de la date d'achat initiale. Notre responsabilité, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Visiter tripplite.eaton.com/support/product-returns avant d'envoyer de l'équipement pour réparation. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, EATON N'ÊMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, EATON NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, nous ne pourrons être tenus responsables de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique d'Eaton en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
