Type de produit	Support mural fixe pour téléviseur
Marque	Tripp Lite
Modèle	DWF3780X
Compatibilité	Écrans plats
Matériau	Acier
Couleur	Noir
Garantie	5 ans limitée
Utilisation	Intérieur uniquement
Montage	Sur montants en bois, brique pleine ou blocs de béton
Sécurité	Dispositif de verrouillage avec bagues de sécurité
Installation	Nécessite un assistant ou équipement de levage
Contenu de l'emballage	Plaque murale, supports d'adaptateur, quincaillerie de montage
Entretien	Vérifier tous les trois mois
Support	tripplite.com/support

FOIRE AUX QUESTIONS - DWF3780X Tripp Lite

Comment installer le support mural Tripp Lite DWF3780X ?

Lire le manuel d'instructions en entier avant de commencer. Utiliser un localisateur de montants pour ancrer les vis au centre des montants. Pour le béton, percer des avant-trous et utiliser les ancrages fournis. Toujours faire appel à un assistant ou utiliser un équipement de levage.

Quel type de vis utiliser pour l'installation ?

Le support est livré avec des boulons d'ancrage (W-A) et des ancrages à béton (W-B) pour les surfaces en béton. Pour les montants en bois, utiliser les boulons d'ancrage fournis. Ne pas trop serrer les vis.

Puis-je installer ce support sur une cloison sèche ?

Non, ce support est conçu pour être installé sur des montants en bois, de la brique pleine ou des blocs de béton. Ne pas installer sur des cloisons sèches seules. La surface d'appui doit pouvoir supporter la charge combinée.

Quel est le poids maximal supporté par ce support ?

Le poids maximal n'est pas spécifié dans la notice. Pour des raisons de sécurité, vérifiez que la surface d'appui supporte la charge et ne dépassez pas les limites indiquées par Tripp Lite. Contactez le support si nécessaire.

Comment ajuster l'inclinaison du téléviseur ?

Le support mural DWF3780X est un modèle fixe. Il n'offre pas d'inclinaison ou de rotation. L'écran est monté à plat contre le mur.

Ce support est-il compatible avec mon téléviseur ?

Le support est conçu pour les écrans plats. Vérifiez que les supports d'adaptateur fournis correspondent aux points de fixation à l'arrière de votre téléviseur. Choisissez les vis, rondelles et entretoises appropriées.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez régulièrement que le support est en bon état.

Que faire si des pièces sont manquantes ou défectueuses ?

Visitez tripplite.com/support pour obtenir de l'aide. Consultez la liste de vérification des composants dans le manuel avant de commencer l'installation.

Quelle est la durée de la garantie ?

Ce produit bénéficie d'une garantie limitée de 5 ans à compter de la date d'achat initiale, contre les défauts de matériaux et de fabrication, sous réserve d'une utilisation conforme aux instructions.

Puis-je utiliser ce support à l'extérieur ?

Non, ce produit est prévu pour une utilisation à l'intérieur uniquement. Une utilisation à l'extérieur pourrait entraîner une défaillance du produit et des blessures.

MODE D'EMPLOI DWF3780X Tripp Lite

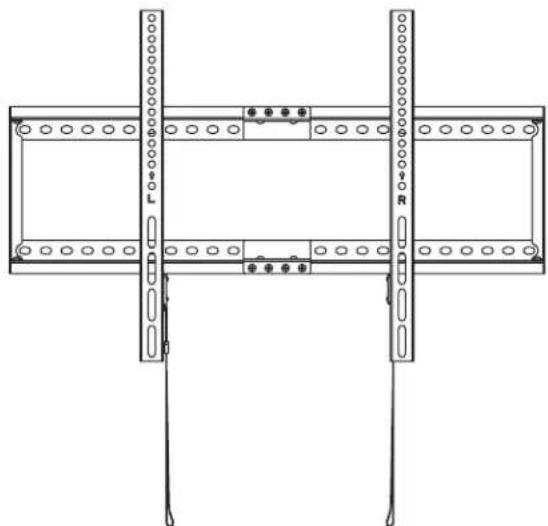

Montage mural pour écran plat fixe

Modèle : DWF3780X

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Consignes de sécurité

Remarque : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

Avertissement

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite. com/support pour obtenir de l'aide.

W-A Boulon d'ancrage (x4)

W-B Ancrage à béton (x4)

W-C Rondelle D6 (x4)

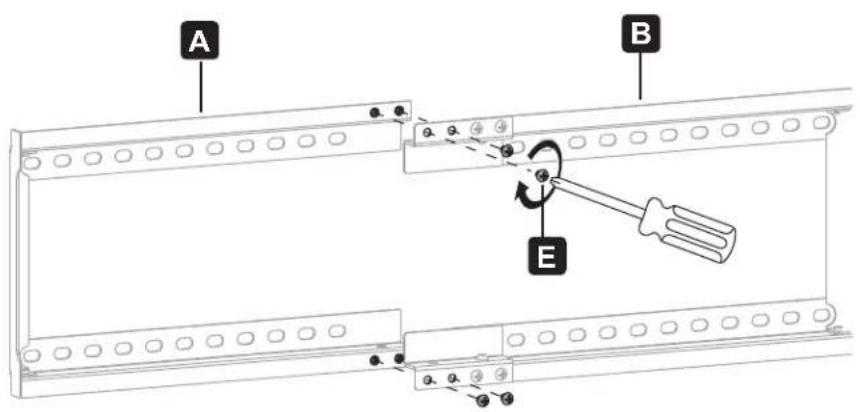

1 Assemblage de la plaque murale

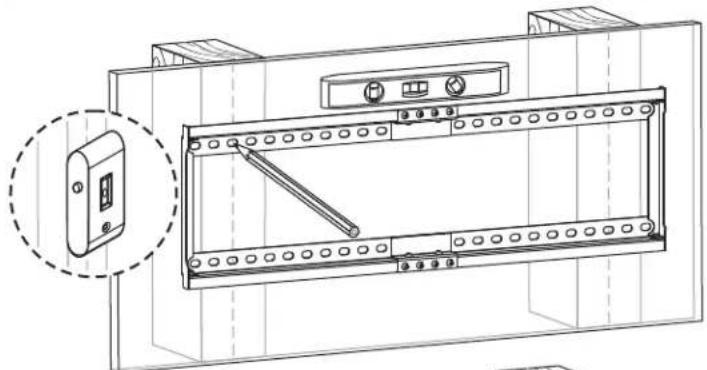

Montage sur des montants muraux

Trouver et marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

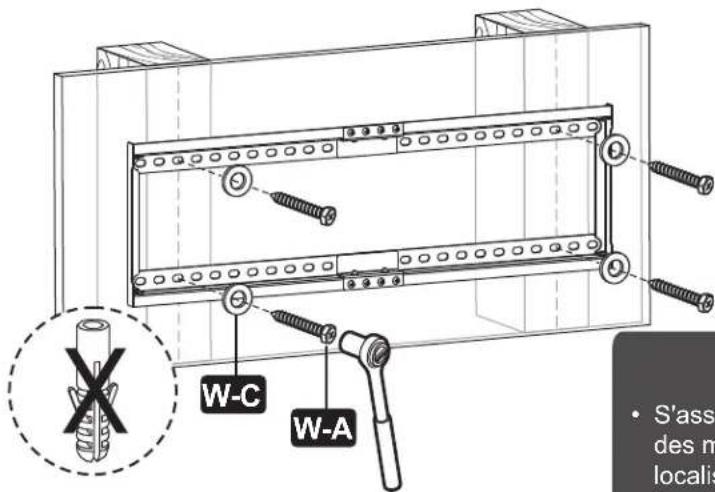

Visser la plaque murale assemblée au mur.

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.

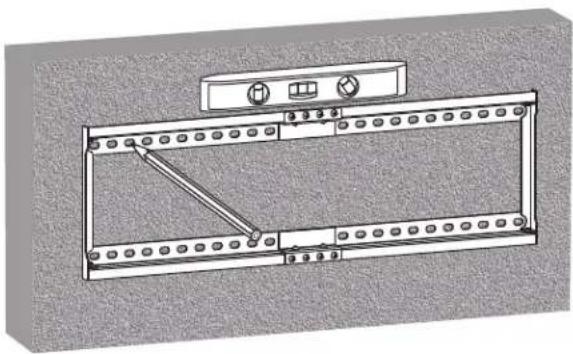

Montage sur de la brique solide ou des blocs en béton

Marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Visser la plaque murale assemblée au mur.

Avertissement

- Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.

- Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.

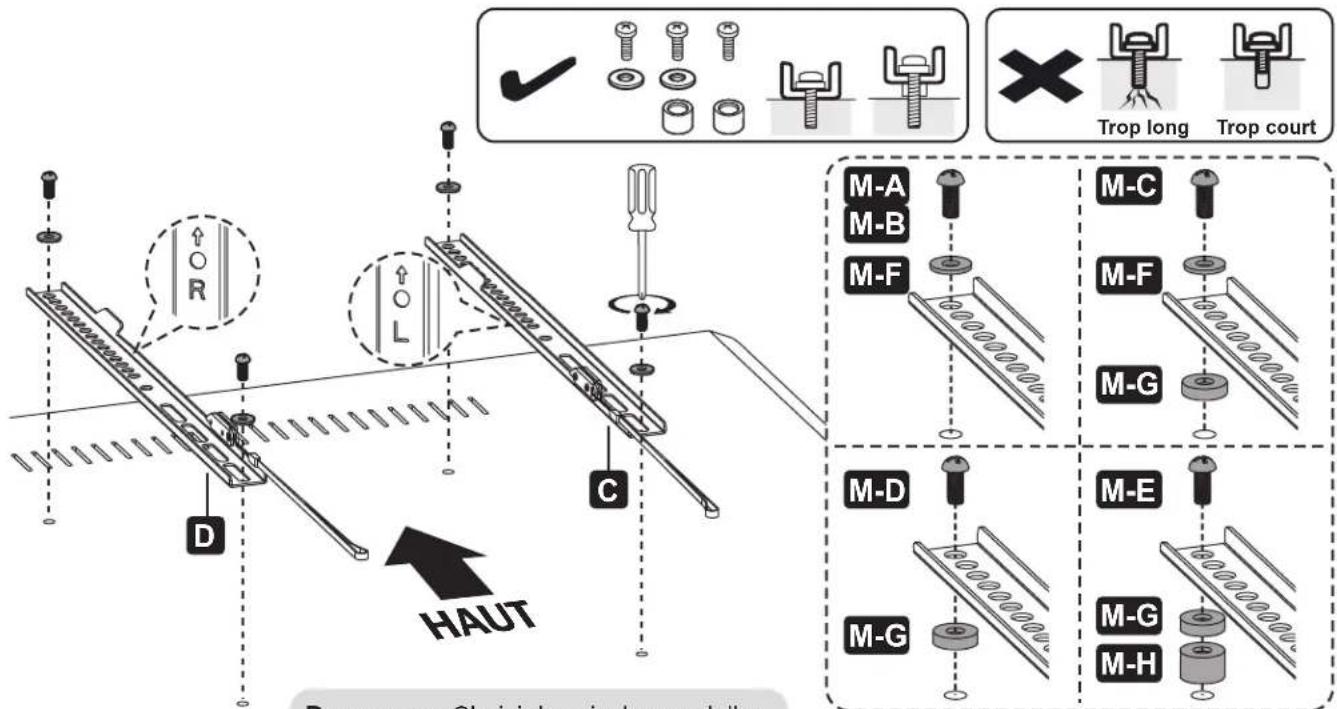

Installation des supports d'adaptateur

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Visser les supports d'adaptateur sur l'écran.

Serrer fermement toutes les vis. Ne pas trop serrer.

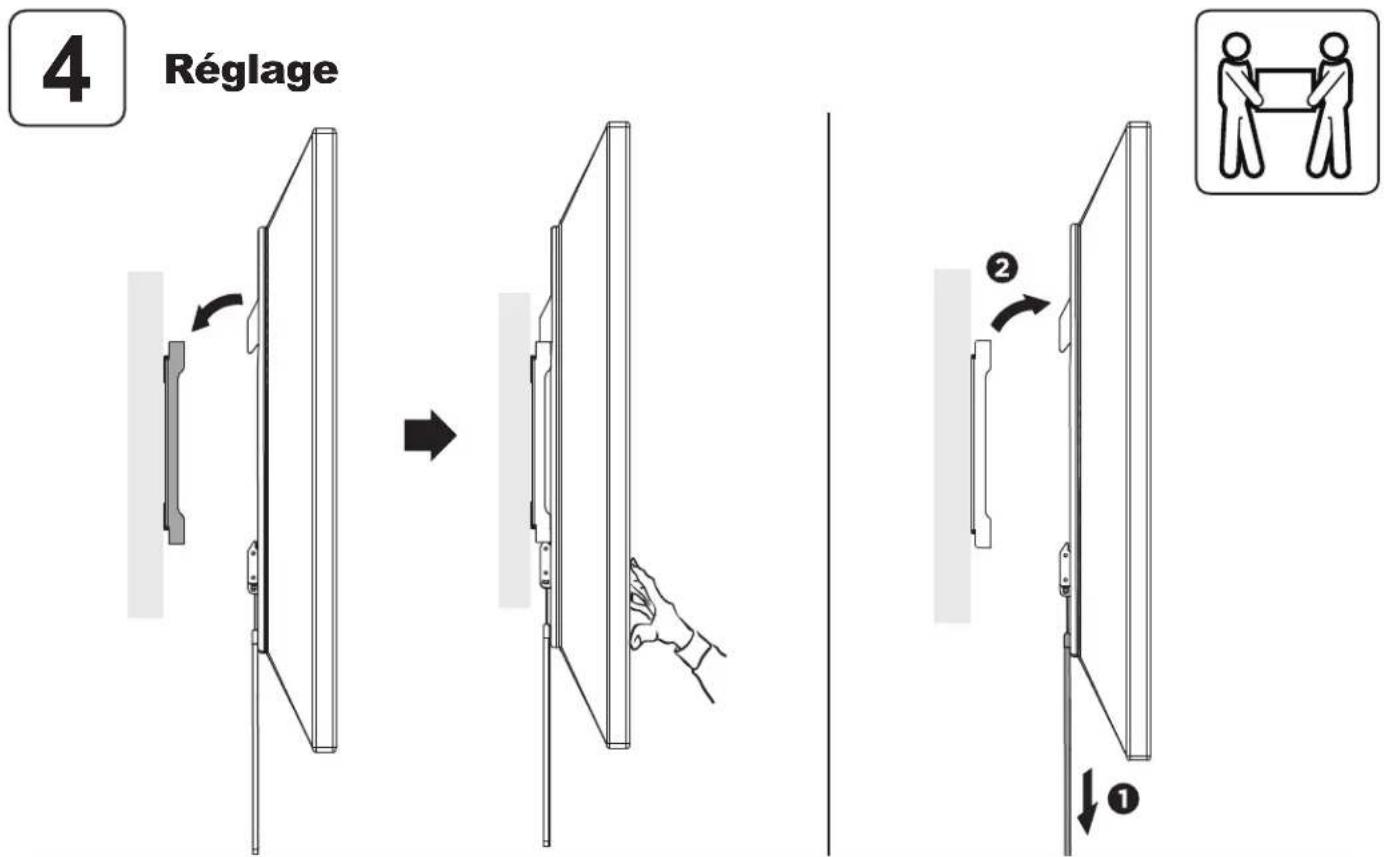

Assemblage

• Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque d'assemblage du bras de montage mural.
• Pousser les bagues de sécurité dans le fond des supports d'adaptateur vers le haut et serrer les deux vis pour verrouiller chaque support à la plaque murale.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Pour toute question, visiter tripplite.com/support.
