Tipo de producto	Soporte mural fijo para televisor
Marca	Tripp Lite
Modelo	DWF3780X
Compatibilidad	Pantallas planas
Material	Acero
Color	Negro
Garantía	5 años limitada
Uso	Solo interior
Montaje	Sobre montantes de madera, ladrillo macizo o bloques de hormigón
Seguridad	Dispositivo de bloqueo con anillos de seguridad
Instalación	Requiere un asistente o equipo de elevación
Contenido del paquete	Placa mural, soportes adaptadores, herrajes de montaje
Mantenimiento	Revisar cada tres meses
Soporte	tripplite.com/support

Preguntas frecuentes - DWF3780X Tripp Lite

¿Cómo instalar el soporte mural Tripp Lite DWF3780X?

Lea el manual de instrucciones completo antes de comenzar. Use un localizador de montantes para anclar los tornillos en el centro de los montantes. Para hormigón, perfore agujeros piloto y use los anclajes provistos. Siempre solicite la ayuda de un asistente o use equipo de elevación.

¿Qué tipo de tornillos usar para la instalación?

El soporte viene con pernos de anclaje (W-A) y anclajes para hormigón (W-B) para superficies de hormigón. Para montantes de madera, use los pernos de anclaje provistos. No apriete demasiado los tornillos.

¿Puedo instalar este soporte en un panel de yeso?

No, este soporte está diseñado para instalarse en montantes de madera, ladrillo macizo o bloques de hormigón. No lo instale solo en paneles de yeso. La superficie de apoyo debe poder soportar la carga combinada.

¿Cuál es el peso máximo que soporta este soporte?

El peso máximo no está especificado en el manual. Por razones de seguridad, verifique que la superficie de apoyo soporte la carga y no exceda los límites indicados por Tripp Lite. Contacte al soporte si es necesario.

¿Cómo ajustar la inclinación del televisor?

El soporte mural DWF3780X es un modelo fijo. No ofrece inclinación ni rotación. La pantalla se monta plana contra la pared.

¿Este soporte es compatible con mi televisor?

El soporte está diseñado para pantallas planas. Verifique que los soportes adaptadores provistos correspondan a los puntos de fijación en la parte posterior de su televisor. Elija los tornillos, arandelas y separadores adecuados.

¿Cómo limpiar el soporte mural?

Use un paño suave y seco. No use productos abrasivos ni disolventes. Verifique regularmente que el soporte esté en buen estado.

¿Qué hacer si faltan piezas o están defectuosas?

Visite tripplite.com/support para obtener ayuda. Consulte la lista de verificación de componentes en el manual antes de comenzar la instalación.

¿Cuál es la duración de la garantía?

Este producto cuenta con una garantía limitada de 5 años a partir de la fecha de compra inicial, contra defectos de materiales y mano de obra, sujeto al uso conforme a las instrucciones.

¿Puedo usar este soporte en exteriores?

No, este producto está diseñado solo para uso en interiores. El uso en exteriores podría provocar fallas del producto y lesiones.

MANUAL DE USUARIO DWF3780X Tripp Lite

Manual del Propietario

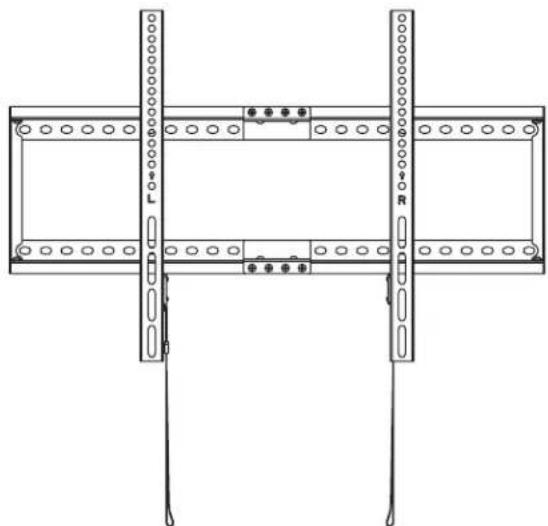

Soporte de Pared Fijo para Pantalla Plana

Modelo: DWF3780X

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

150x100 / 150x150 / 200x100 /200x200 / 200x400 / 300x200 /300x300 / 350x350 / 400x200 /400x300 / 400x400 / 600x200 /600x300 / 600x400

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad

Nota: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y usado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien que posea competencia mecánica adecuada, experiencia básica en construcción y total comprensión de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
• Si se instala en paredes con travesaños de madera, cerciórese de que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente, pero no en exceso. Al apretar excesivamente los tornillos puede dañar los componentes, reduciendo sustancialmente su capacidad de soporte.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que le asistan otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las piezas de acuerdo a la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite tripplite.com/support para solicitar servicio.

M-G
Espaciador Pequeño (x4)

M-H
Espaciador Grande (x4)

Paquete W

W-A
Tornillo de
Anclaje (x4)

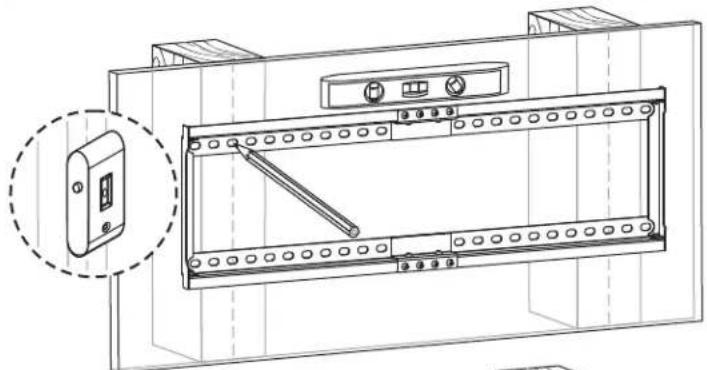

Instalación en Pared con Vigas de Madera

Encuentre y marque la posición exacta de los orificios de instalación

Perfore los orificios piloto

ADVERTENCIA

• Cerciórese de que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y todo el hardware y componentes instalados.

Ensamble

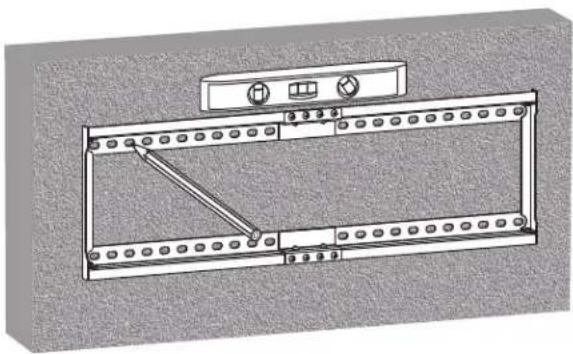

Instalación sobre Ladrillos Sólidos y Bloques de Concreto

Marque la posición exacta de los orificios de instalación

Perfore los orificios piloto

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como CMU o bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8"] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE MORTERO! Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25 mm (1") hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para taladrar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y todo el hardware y componentes instalados.

Ensamble

3

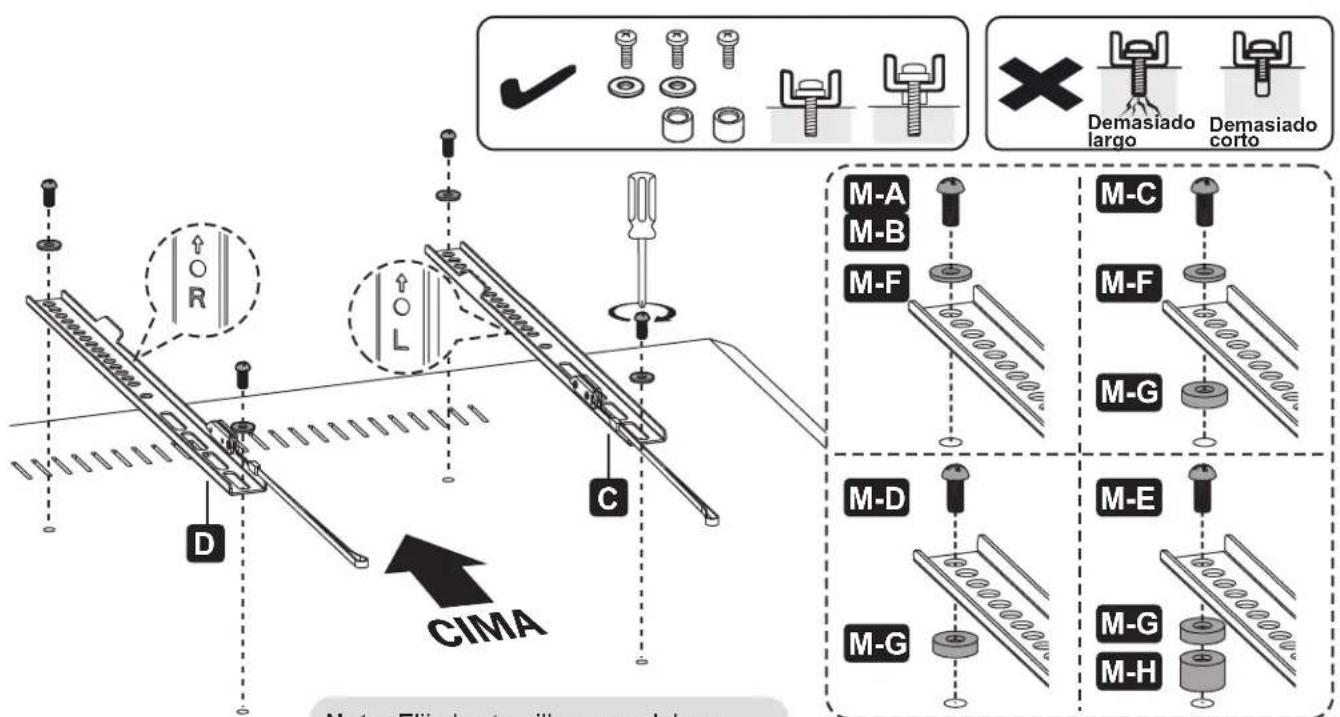

Instale los Soportes del Adaptador

Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo con el tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
• Atornille los soportes del adaptador a la pantalla.

Asegure firmemente todos los tornillos.

No apriete en exceso.

Ensamble

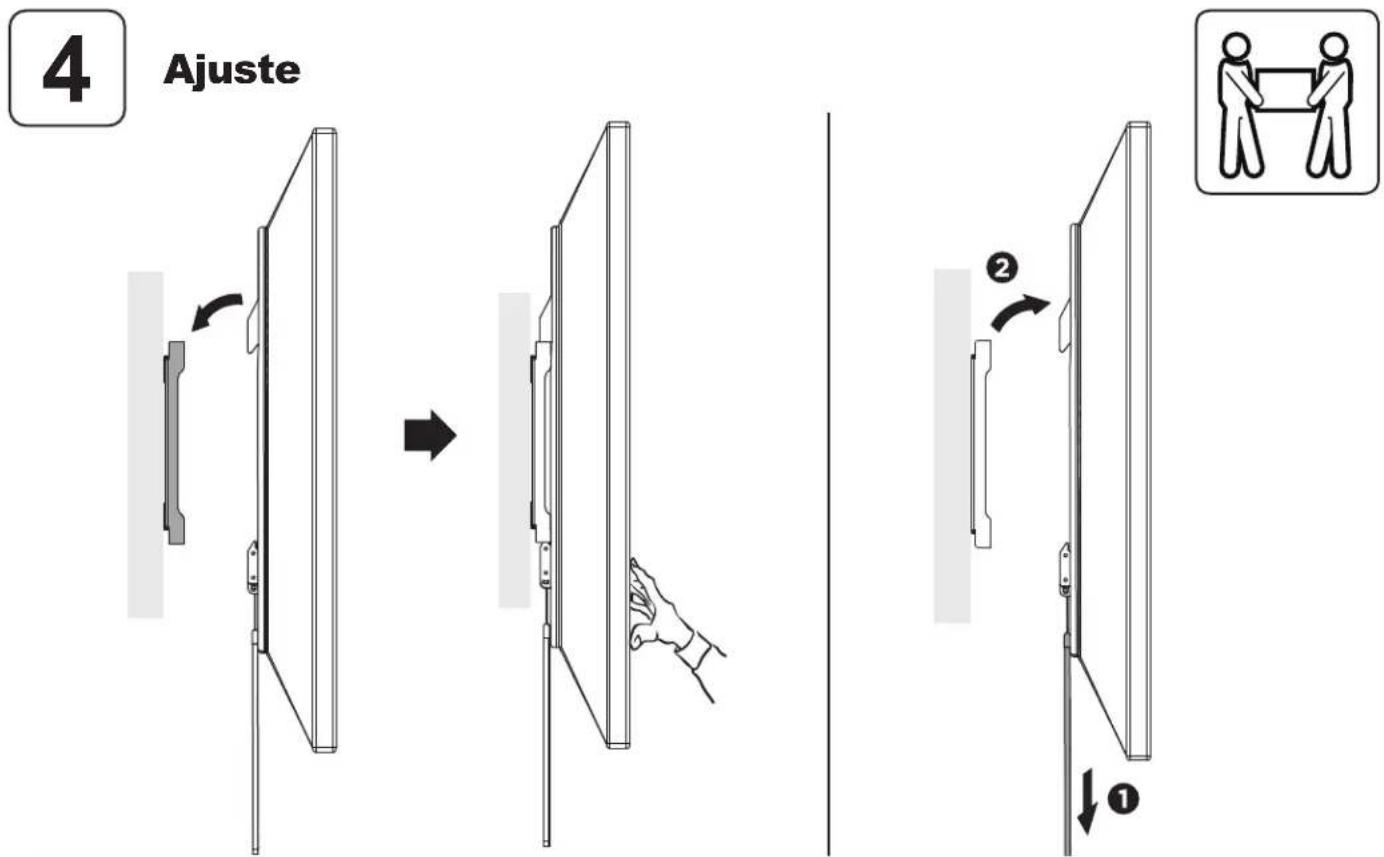

• Con ayuda de otra persona o de un equipo de elevación mecánico, cuelgue la pantalla con los soportes del adaptador colocados sobre la parte superior de la placa de pared instalada.
• Empuje hacia arriba las abrazaderas de seguridad en la parte inferior de los soportes adaptadores y apriete los dos tornillos para asegurar cada soporte a la placa de pared.

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Si tiene alguna pregunta, visite por favor tripplite.com/support.
