DWF3780X - Настенное крепление для телевизора Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Настенное крепление для телевизора (фиксированное)
Бренд	Tripp Lite
Модель	DWF3780X
Совместимость	Плоские экраны
Материал	Сталь
Цвет	Черный
Гарантия	5 лет ограниченная
Использование	Только внутри помещений
Монтаж	На деревянные стойки, полнотелый кирпич или бетонные блоки
Безопасность	Запорное устройство с предохранительными кольцами
Установка	Требуется помощник или подъемное оборудование
Содержимое упаковки	Настенная пластина, адаптерные кронштейны, монтажная фурнитура
Уход	Проверять каждые три месяца
Поддержка	tripplite.com/support

Часто задаваемые вопросы - DWF3780X Tripp Lite

Как установить настенное крепление Tripp Lite DWF3780X ?

Перед началом полностью прочитайте инструкцию. Используйте искатель стоек, чтобы закрепить винты в центре стоек. Для бетона просверлите отверстия и используйте прилагаемые анкеры. Всегда привлекайте помощника или используйте подъемное оборудование.

Какие винты использовать для установки?

В комплекте идут анкерные болты (W-A) и бетонные анкеры (W-B) для бетонных поверхностей. Для деревянных стоек используйте прилагаемые анкерные болты. Не затягивайте винты чрезмерно.

Можно ли установить это крепление на гипсокартон?

Нет, это крепление предназначено для установки на деревянные стойки, полнотелый кирпич или бетонные блоки. Не устанавливайте на гипсокартон. Опорная поверхность должна выдерживать общий вес.

Какой максимальный вес выдерживает это крепление?

Максимальный вес не указан в инструкции. В целях безопасности убедитесь, что опорная поверхность выдерживает нагрузку, и не превышайте указанные Tripp Lite ограничения. При необходимости обратитесь в службу поддержки.

Как отрегулировать наклон телевизора?

Настенное крепление DWF3780X является фиксированной моделью. Оно не обеспечивает наклона или поворота. Экран устанавливается заподлицо со стеной.

Совместимо ли это крепление с моим телевизором?

Крепление предназначено для плоских экранов. Убедитесь, что прилагаемые адаптерные кронштейны соответствуют точкам крепления на задней панели вашего телевизора. Выберите соответствующие винты, шайбы и проставки.

Как чистить настенное крепление?

Используйте мягкую сухую ткань. Не используйте абразивные средства или растворители. Регулярно проверяйте состояние крепления.

Что делать, если детали отсутствуют или повреждены?

Посетите tripplite.com/support для получения помощи. Перед началом установки ознакомьтесь с контрольным списком компонентов в руководстве.

Какой срок гарантии?

На этот продукт предоставляется ограниченная гарантия сроком на 5 лет с даты первоначальной покупки на дефекты материалов и изготовления при условии использования в соответствии с инструкциями.

Можно ли использовать это крепление на улице?

Нет, этот продукт предназначен только для использования внутри помещений. Использование на улице может привести к отказу продукта и травмам.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DWF3780X Tripp Lite

Руководство пользователя

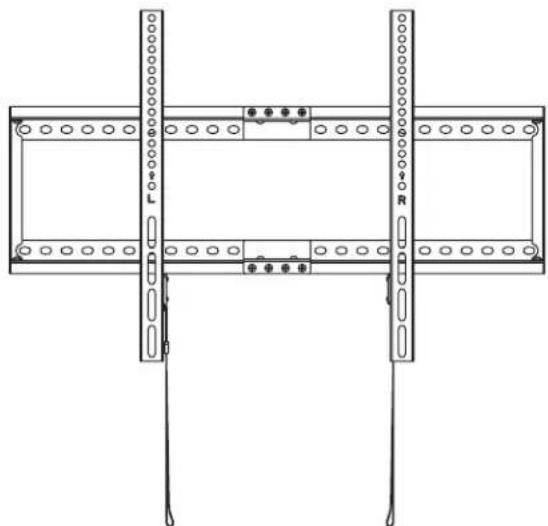

Неподвижный кронштейн для настенного крепления дисплеев с плоским экраном

Модель: DWF3780X

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

150x100 / 150x150 / 200x100 / 200x200 /

200x400/300x200/300x300/350x350/

400x200 / 400x300 / 400x400 / 600x200 /

600x300 / 600x400

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Указания по технике безопасности

Примечание. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу triplite.com/support.
• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУЛАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗПОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕЧИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу triplite.com/support.

Упаковочный комплект М

M-A
M5x14
(4 шт.)

M-B
M6x14
(4 шт.)

M-C
M6x25
(4 шт.)

M-D
M8x25
(4 шт.)

M-E
M8x45
(4 шт.)

M-F
Шайба D5
(4 шт.)

M-G
Проставка малая
(4 шт.)

M-H
Проставка большая
(4 шт.)

Упаковочный комплект W

W-A
Анкерный болт (4 шт.)

W-B
Анкер для бетона (4 шт.)

W-C
Шайба D6 (4 шт.)

Порядок сборки

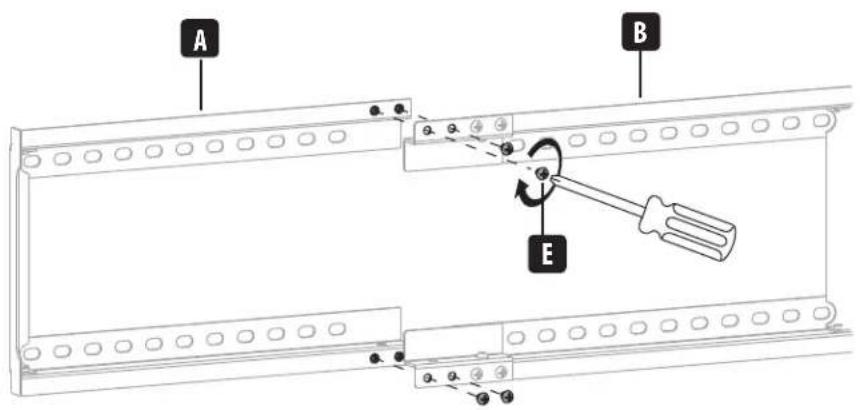

1 Сборка пластины для крепления к стене

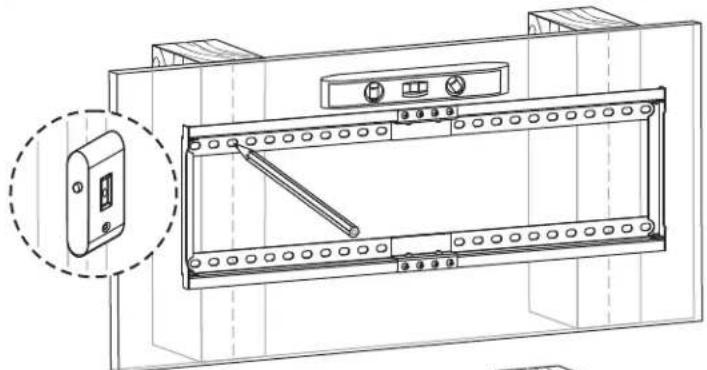

Крепление к стене с деревянным каркасом

Определите и разметьте точное местоположение монтажных отверстий

Высверлите направляющие отверстия

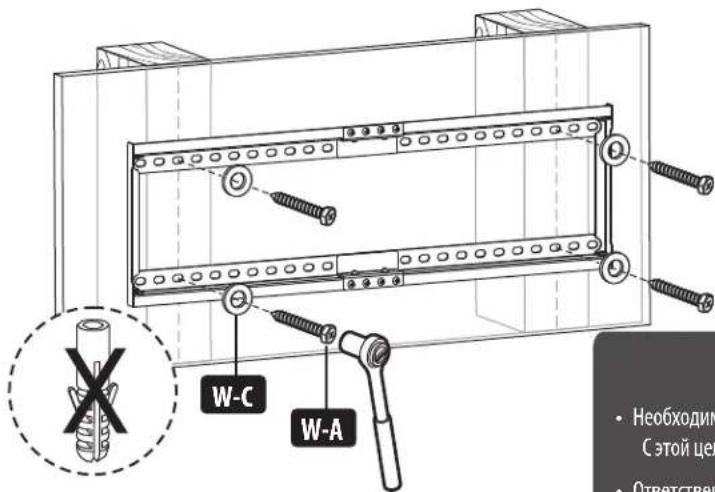

Привинтите собранную крепежную пластину к стене

ВНИМАНИЕ!

• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Ответственность за обеспечение подходящей крепежной оснастки для других способов монтажа возлагается на установщика.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

2b

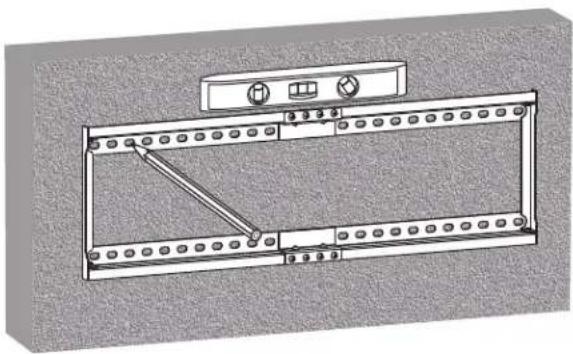

Крепление к сплошному кирпичу или бетонному блоку

Разметьте точное местоположение монтажных отверстий

Высверлите направляющие отверстия

Привинтите собранную крепежную пластину к стене

ВНИМАНИЕ!

- При монтаже настенных кронштейнов на бетонный строительный блок (известный также как БСБ или "шлакобетонный блок") убедитесь в том, что фактическая толщина бетона составляет не менее 35 мм с целью обеспечения надлежащей фиксации анкеров для бетона. НЕ ВЫСВЕРЛИВАЙТЕ ОТВЕРСТИЯ В ШВАХ, ЗАПОЛНЕННЫХ СТРОИТЕЛЬНЫМ РАСТВОРОМ! Пластину для настенного крепления в сборе обязательно следует монтировать с помощью поставляемых в комплекте с ней анкеров для бетона, шайб D6 и анкерных болтов в сплошных частях блоков. Сплошные части обычно находятся на расстоянии 25 мм от любого из краев блока к его центру. Во избежание разрушения задней стенки отверстия при попадании сверла в полую часть, для высверливания отверстия рекомендуется использовать электрическую дрель на малой скорости вращения вместо перфоратора.

- Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

Порядок сборки

3

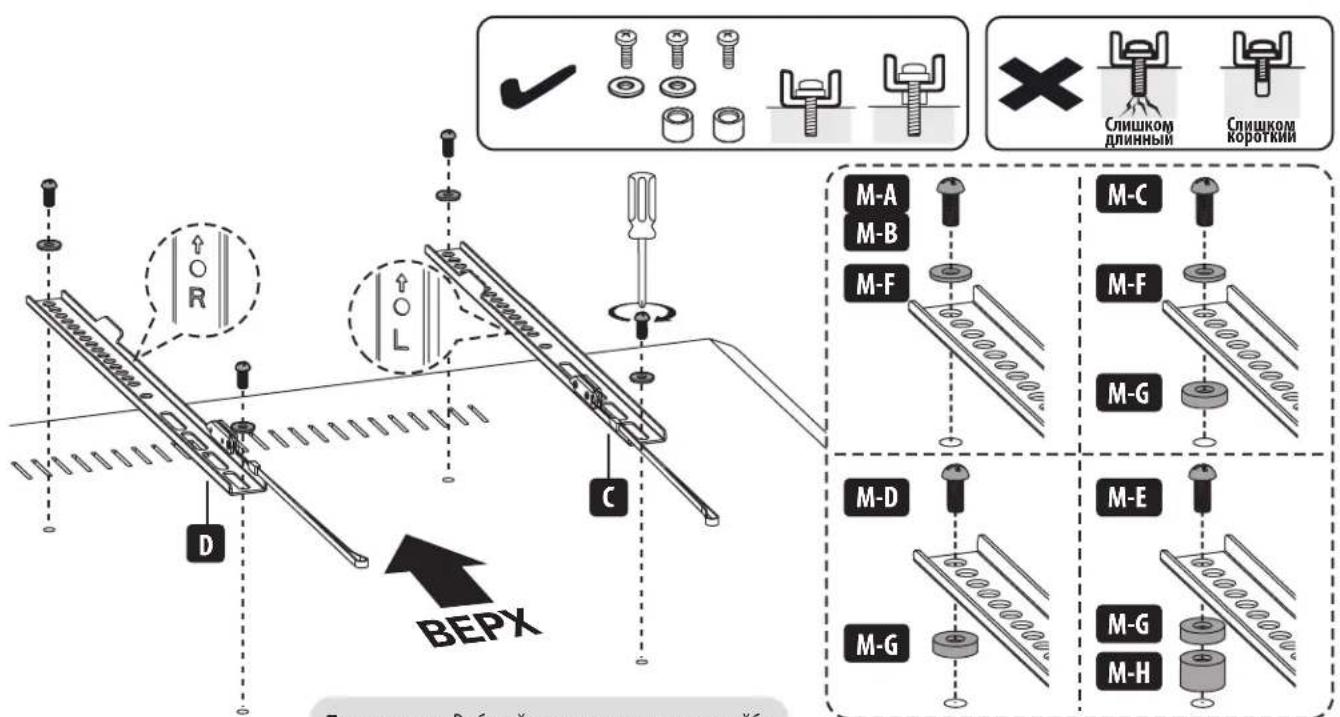

Установка переходных кронштейнов

Примечание. Выбирайте подходящие винты, шайбы и распорки (при необходимости) в соответствии с типом экрана.

• Разместите переходные кронштейны как можно ближе к центру дисплея.
• Привинтите переходные кронштейны к дисплею.

Плотно затяните все винты, не перетягивая их.

Порядок сборки

4

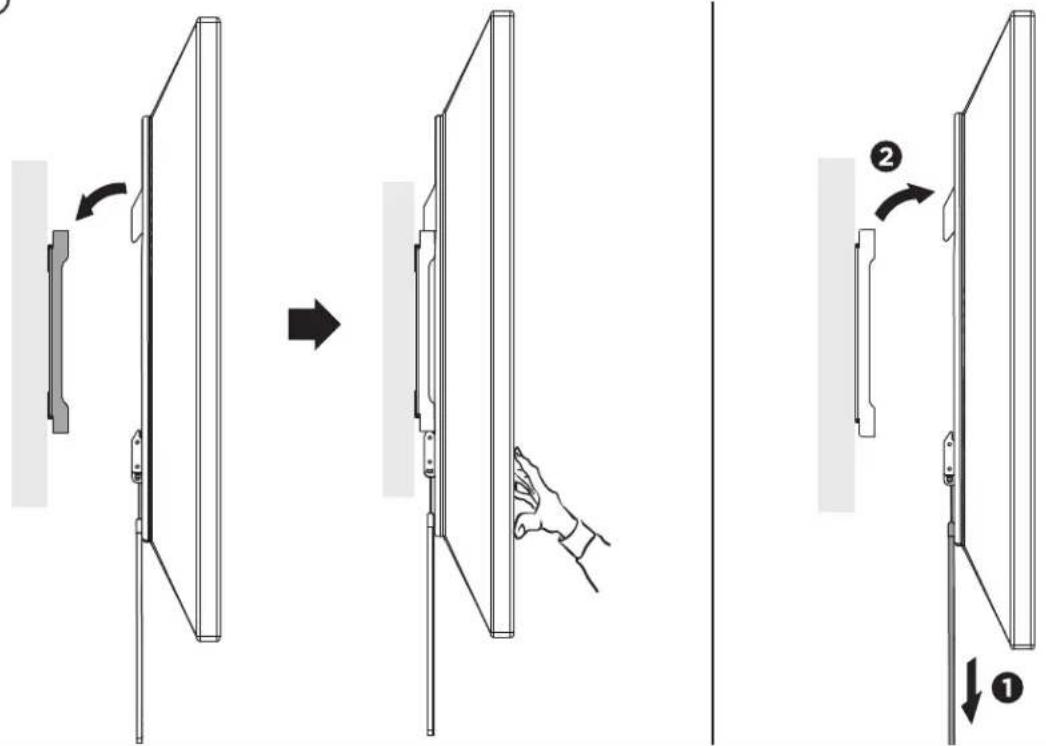

Корректировка положения

• Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, зацепите дисплей с прикрепленными к нему переходными кронштейнами за верхний край установленной пластины для крепления к стене.
• Поднимите предохранительные зажимы в нижней части переходных кронштейнов и затяните два винта для фиксации каждого кронштейна на крепежной пластине.

Уход за изделием

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
• В случае возникновения каких-либо вопросов посетите страницу triplite.com/support.
