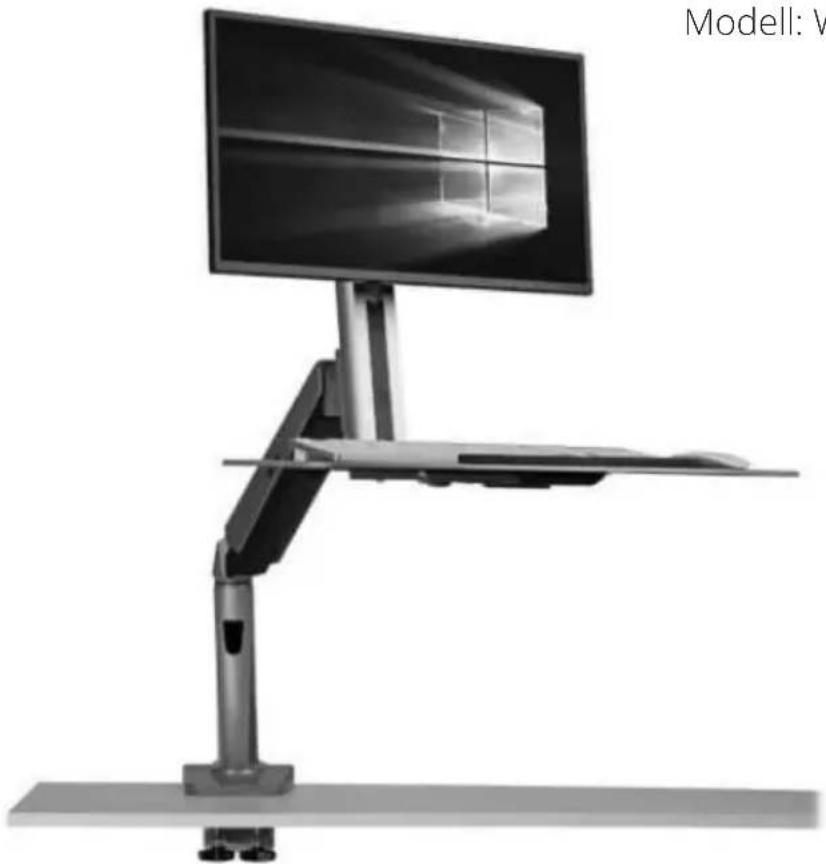

Тип продукта	Рабочая станция сидя-стоя для одного монитора
Бренд	Tripp Lite
Модель	WWSS1332C
Совместимость VESA	Пластины VESA (винты, шайбы и проставки в комплекте)
Способы монтажа	Крепление с помощью зажима на столешницу или монтаж через отверстие
Комплектующие в комплекте	Опорный рычаг, стойка, полка для клавиатуры, верхний и нижний зажимы, кабельные стяжки, монтажная пластина, винты, проставки, шестигранные ключи
Регулировка высоты экрана	Да, с регулировкой натяжения для компенсации веса
Регулировка наклона	Да, с помощью затягивания винта или ручки
Поворот	Не указано, вероятно, фиксированный
Материал	Сталь (предположительно)
Максимальная нагрузка	Не указана, подходит для экранов среднего размера (примерно 8-12 кг)
Совместимые размеры экрана	До 32 дюймов (предположительно по модели)
Полка для клавиатуры	В комплекте, крепление на стойку
Управление кабелями	Кабельные стяжки в комплекте
Питание	Отсутствует (механический монтаж)
Рекомендуемое обслуживание	Проверять безопасность каждые 3 месяца
Гарантия	Ограниченная гарантия 5 лет
Поддержка	Посетите tripplite.eaton.com/support
Страна происхождения	Не указано
Цвет	Не указан (вероятно, черный)

Часто задаваемые вопросы - WWSS1332C Tripp Lite

Как установить настенное крепление WWSS1332C?

Доступны два варианта монтажа: крепление с зажимом на край стола (шаги 1a-1 – 1a-4) или монтаж через отверстие (шаги 1b-1 – 1b-2). Следуйте инструкциям в руководстве, начиная со страницы 23 или 25 в зависимости от выбранного варианта.

Какой тип экрана я могу использовать?

Крепление предназначено для одного монитора с отверстиями VESA. Используйте прилагаемые винты, шайбы и проставки для крепления пластины VESA к задней части монитора. Вес монитора должен быть совместим с регулируемым натяжением рычага.

Как отрегулировать натяжение опорного рычага?

Используйте прилагаемый шестигранный ключ на 6 мм для поворота регулировочного винта. Если экран опускается, поверните в сторону символа « + »; если поднимается, поверните в сторону символа « - ». Держите рычаг горизонтально во время регулировки.

Можно ли использовать это крепление со стеклянным столом?

Не рекомендуется использовать крепление с зажимом на хрупкой стеклянной столешнице. Для деликатной поверхности по возможности используйте монтаж через отверстие или убедитесь, что стол выдерживает вес и давление зажима.

Как чистить и обслуживать крепление?

Каждые три месяца проверяйте, что все крепления затянуты и крепление находится в хорошем состоянии. Протирайте мягкой сухой тканью. Не используйте абразивные средства.

Что делать, если некоторых деталей не хватает?

Проверьте список комплектующих в руководстве. Если детали не хватает, обратитесь в службу поддержки Tripp Lite на tripplite.eaton.com/support.

Какова максимальная грузоподъемность?

В руководстве не указан точный предел веса, но система регулировки натяжения позволяет адаптировать крепление к весу монитора. На практике подходит для стандартных офисных мониторов весом до примерно 10-12 кг.

Могу ли я повернуть экран в портретный режим?

Крепление, по-видимому, позволяет только регулировку наклона (tilt), а не полный поворот. Пластина VESA фиксированная, поэтому портретный режим не поддерживается.

Как закрепить полку для клавиатуры?

Полка для клавиатуры крепится к опорной стойке с помощью прилагаемых зажимов и винтов. Следуйте шагу 3 руководства: выровняйте полку и затяните винты шестигранным ключом.

Совместимо ли это крепление с изогнутым монитором?

Да, при условии, что монитор имеет стандартные отверстия VESA. Монтажная пластина крепится к задней части экрана. Однако рычаг прямой, поэтому угол наклона, возможно, потребуется отрегулировать.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WWSS1332C Tripp Lite

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС (8 кг). ЭТО МОЖЕТ ПРИЧИНИТЬ СУЩЕСТВЕННЫЙ ВРЕД ЗДОРОВЬЮ ЛЮДЕЙ ИЛИ МАТЕРИАЛЬНЫЙ УЩЕРЬ!

English 1

Español 11

Français 21

Deutsch 41

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу Tripplite.Eaton.com/support.

Полка для клавиатуры

1 шт.

D

Верхний элемент зажима

1 шт.

E

Нижний элемент зажима

1 шт.

F

Зажим для крепления кабеля

1 шт.

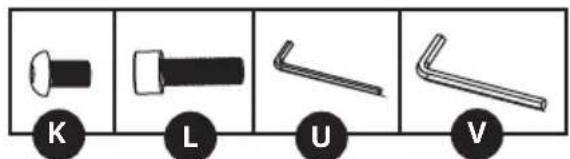

K

M6×12

4 шт.

Монтажная пластина с изолирующей втулкой

1 шт.

L

M8×25

2 шт.

H

Прижимная пластина

2 шт.

1

M8×105

2 шт.

J

M6×10

4 шт.

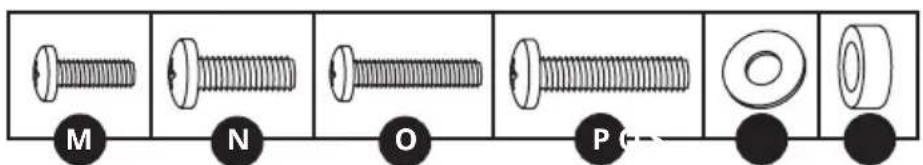

M

M4×12

4 шт.

N

M5×12

4 шт.

0

M4×16

4 шт.

P

M5×16

4 шт.

Q

5×12×1

4 шт.

R

D8

2 шт.

S

Проставка 8 x 5

4 шт.

T

M8

2 шт.

U

Шестигранный ключ на 4 мм

1 шт.

V

Шестигранный ключ на 6 мм

1 шт.

W

Гаечный ключ

1 шт.

Рабочая станция с регулируемой высотой на один дисплей (мод. WWSS1332C) предполагает два различных типа монтажа: с помощью зажима для крепления к столу или кронштейна с изолирующей втулкой. Для простоты и удобства установки и снятия используйте вариант с зажимом для крепления к столу. Для монтажа на длительное время без снятия используйте вариант с изолирующей втулкой.

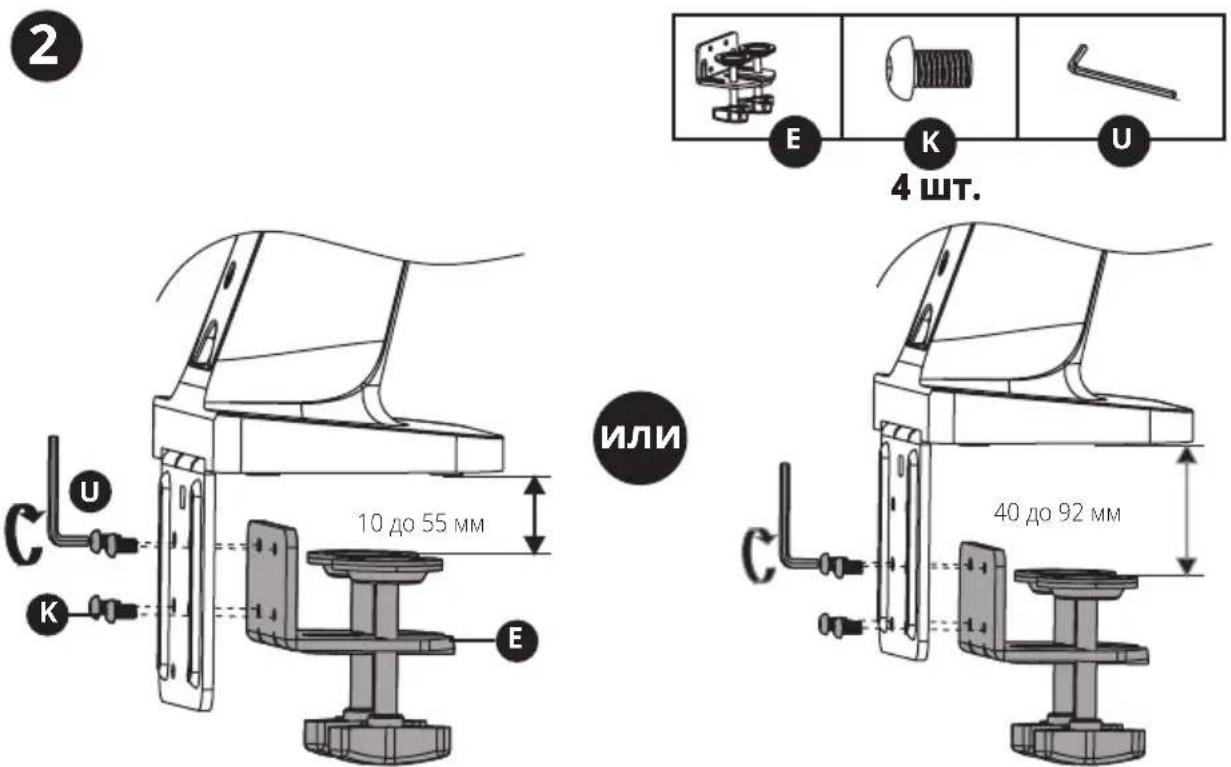

Сборный зажим для крепления к столу: выполните действия 1a-1 — 1a-4 представленные ниже.

Кронштейн с изолирующей втулкой: перейдите на стр. 35 и выполните действия 1b-1 — 1b-2.

Шаг 2 для обоих вариантов монтажа начинается на стр. 36.

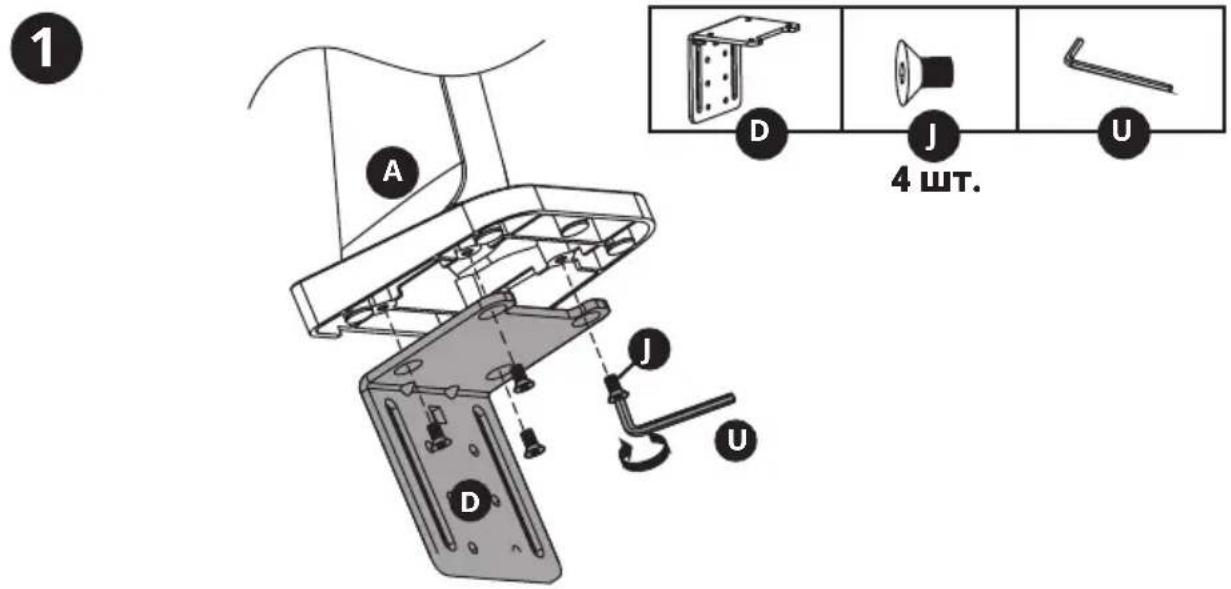

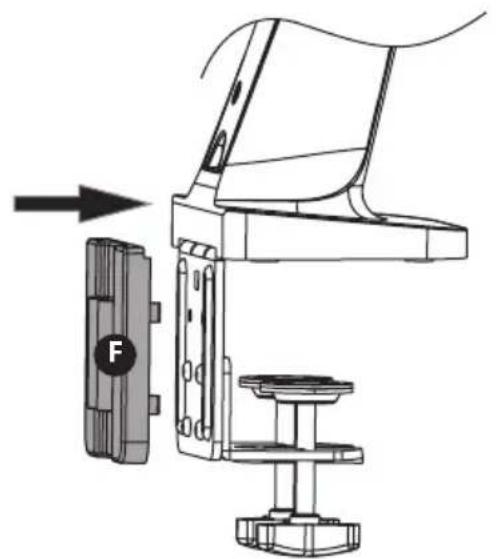

Вариант монтажа с использованием сборного зажима для крепления к столу

Примечание. Указания по сборке кронштейна с изолирующей втулкой см. на стр. 35.

Вариант монтажа с использованием сборного зажима для крепления к столу

1a-3

Для выполнения шага 2 процесса сборки перейдите на стр. 36.

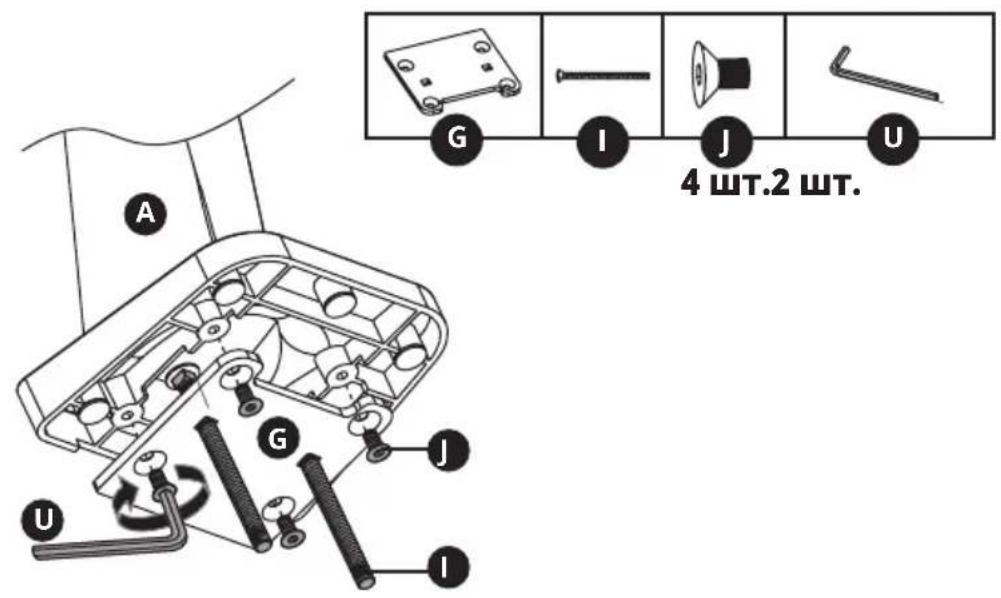

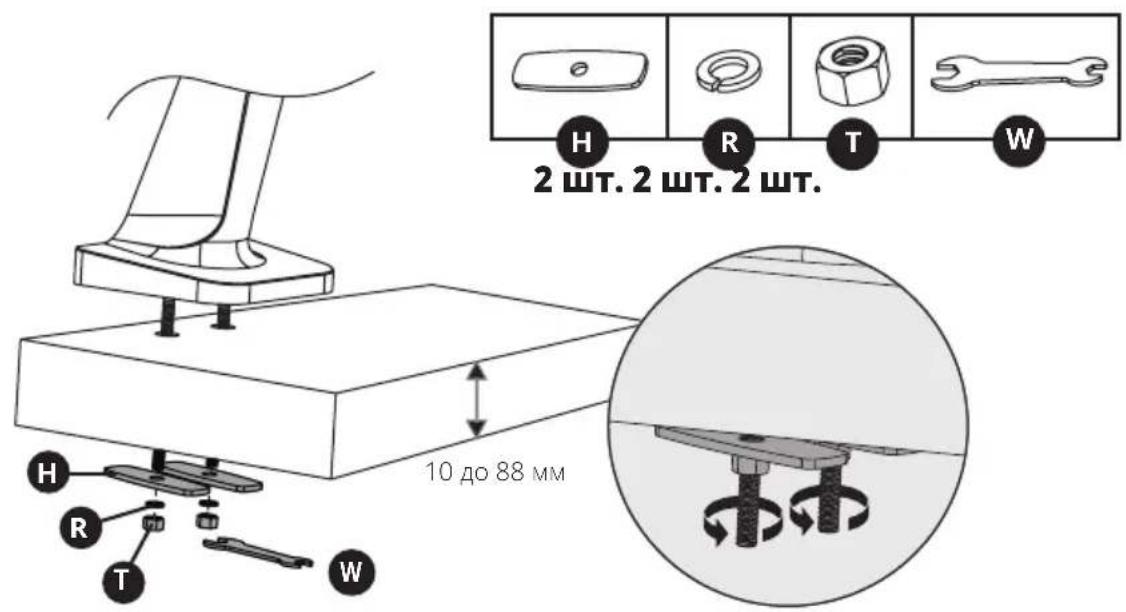

Вариант монтажа с использованием сборно- го кронштейна с изолирующей втулкой

Примечание. Указания по сборке зажима см. на стр. 33.

1b-1

1b-2

Для выполнения шага 2 процесса сборки перейдите на стр. 36.

Сборка зажима для крепления к столу / кронштейна с изолирующей втулкой

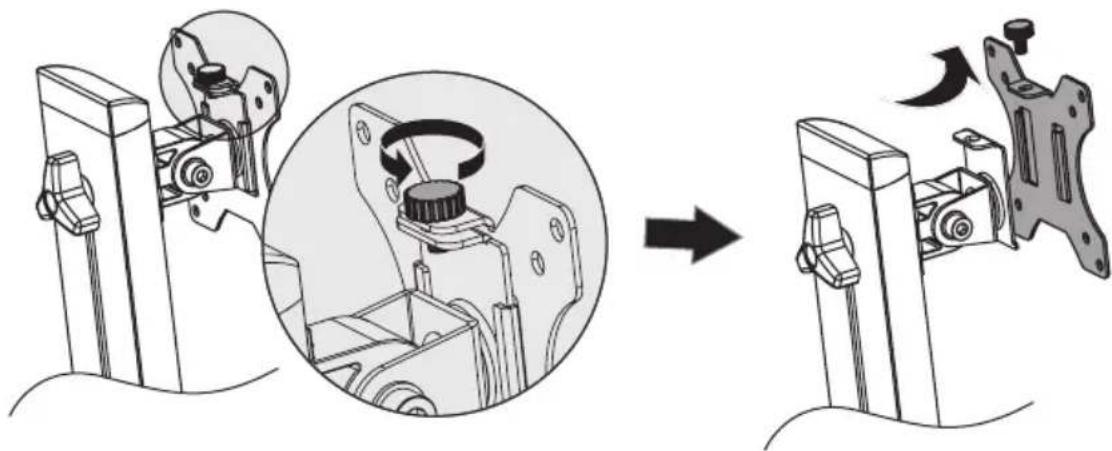

Отсоедините пластину VESA от опоры

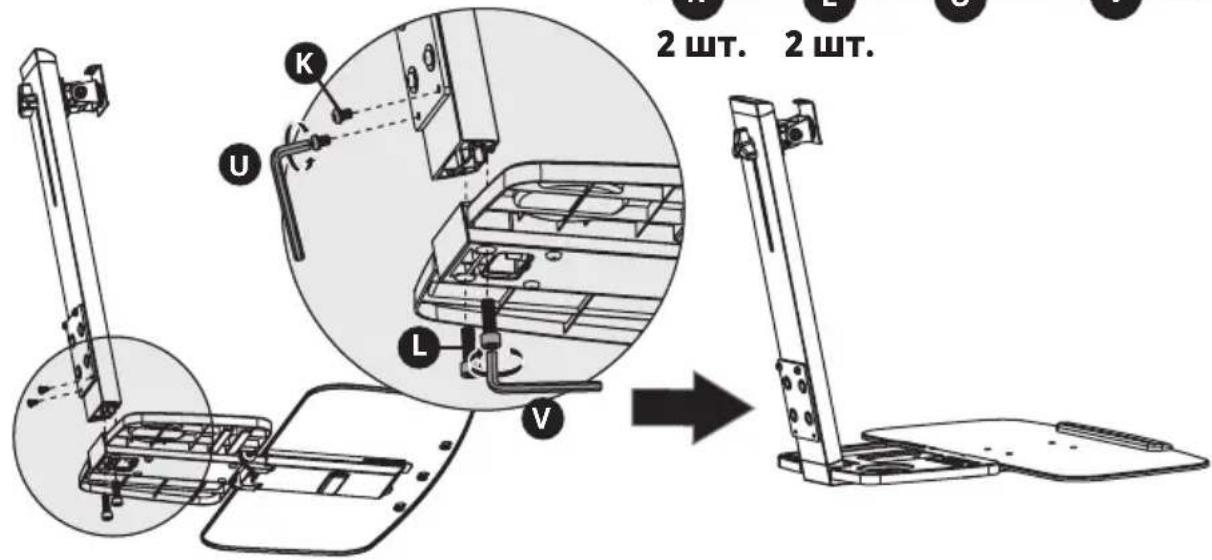

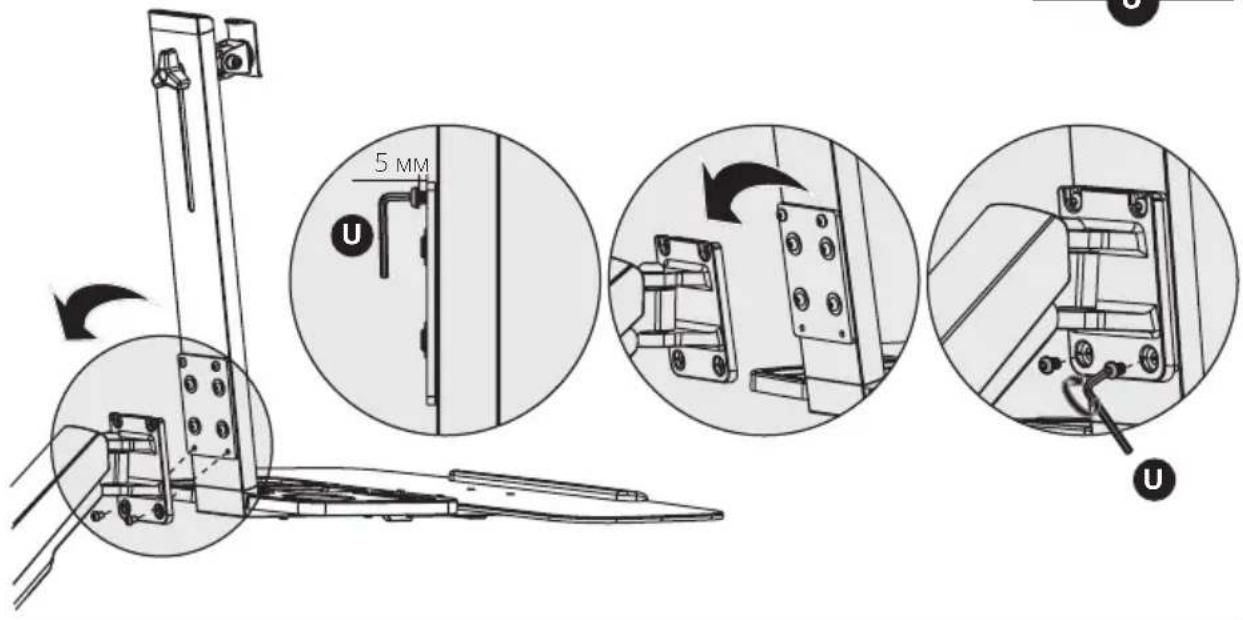

Прикрепите полку для клавиатуры к опоре

Сборка зажима для крепления к столу / кронштейна с изолирующей втулкой

Прикрепите полку для клавиатуры с опорой к рычагу кронштейна

При- крепите пластину VESA к задней панели дисплея

4 шт. 4 шт. 4 шт. 4 шт. 4 шт. 4 шт.

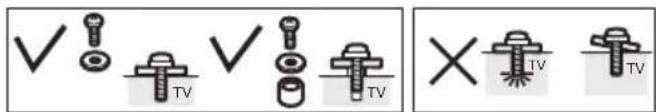

Примечание. Плотно прикрепите пластину VESA к дисплею с использованием соответствующих винтов, шайб и распорок (при необходимости)

Не перетягивайте винты.

Сборка зажима для крепления к столу / кронштейна с изолирующей втулкой

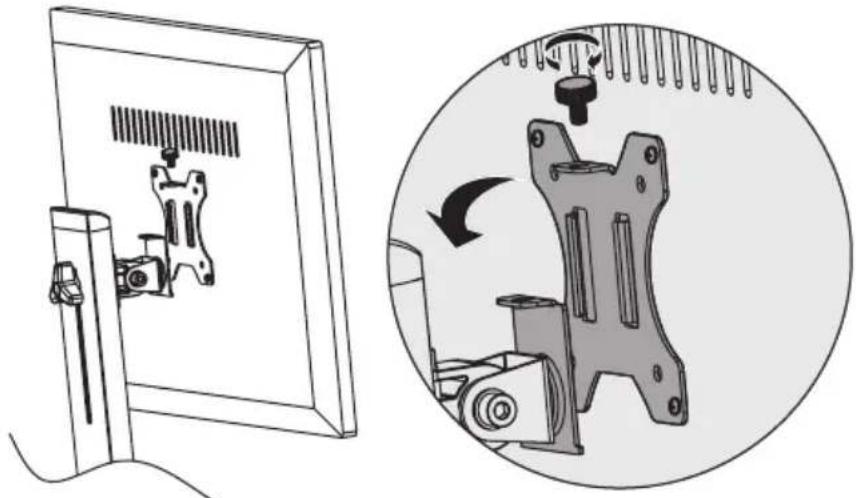

6 Наденьте пластину VESA с дисплеем на опору

Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, поднимите дисплей с прикрепленной к нему пластиной VESA Наденьте пластину VESA поверх держателя опоры. Заверните верхнюю регулировочную головку (вывернутую на шаге 1) для фиксации кронштейна VESA.

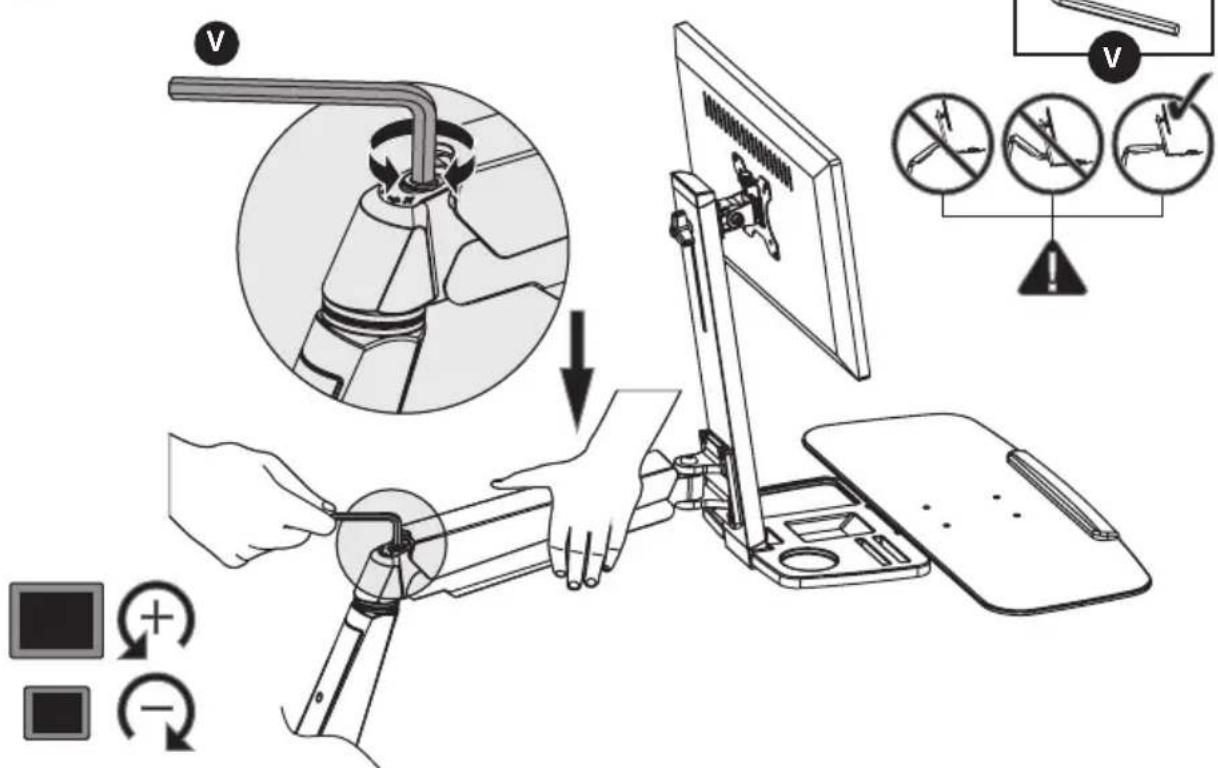

7 Отрегулируйте усилие затяжки рычага кронштейна

В процессе регулировки затяжки сохраняйте уровень расположения кронштейна. При помощи торцевого ключа соответствующего размера слегка ослабьте или затяните регулировочный винт в зависимости от веса дисплея.
В случае самопроизвольного опускания дисплея поверните регулировочный винт по направлению к значку "+".
В случае самопроизвольного поднятия дисплея поверните регулировочный винт по направлению к значку "-".

Сборка зажима для крепления к столу / кронштейна с изолирующей втулкой

Установите в нужное положение или под нужным углом

Для корректировки угла наклона затяните регулировочные винты с помощью шестигранных ключей, поставляемых в комплекте (или затяните регулировочную головку).

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов приглашаем вас посетить страницу Tripplite.Eaton.com/support

Гарантийные обязательства

ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 5 ГОДА

Наша компания гарантирует отсутствие дефектов материалов и изготовления в течение пяти (5) лет с даты первоначальной покупки. Обязательства компании по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Перед возвратом оборудования для проведения ремонта ознакомьтесь с информацией на странице Tripplite.Eaton.com/support/product returns. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ ЕАТОН НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИЙ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ ТРІРР LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, мы не несем ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Eaton постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.

Modell: WWSS1332C
