Tipo de producto	Estación de trabajo de pie para monitor único
Marca	Tripp Lite
Modelo	WWSS1332C
Compatibilidad VESA	Placas VESA (tornillos, arandelas y separadores incluidos)
Métodos de montaje	Fijación por brida para escritorio o montaje pasacables
Componentes incluidos	Brazo de soporte, mástil, bandeja para teclado, brida superior e inferior, pasacables, placa de montaje, tornillos, separadores, llaves hexagonales
Altura ajustable del monitor	Sí, con ajuste de tensión para compensar el peso
Inclinación ajustable	Sí, apretando tornillo o botón
Rotación	No especificada, probablemente fija
Material	Acero (estimación)
Capacidad de carga máxima	No especificada, adecuada para monitores de tamaño medio (estimación 8-12 kg)
Dimensiones de pantalla compatibles	Hasta 32 pulgadas (estimación según el modelo)
Bandeja para teclado	Incluida, fijación al mástil
Gestión de cables	Bridas para cables incluidas
Alimentación	Ninguna (montaje mecánico)
Mantenimiento recomendado	Verificar la seguridad cada 3 meses
Garantía	Garantía limitada de 5 años
Soporte	Visitar tripplite.eaton.com/support
País de origen	No especificado
Color	No especificado (probablemente negro)

Preguntas frecuentes - WWSS1332C Tripp Lite

¿Cómo instalar el soporte de pared WWSS1332C?

Dos opciones de montaje están disponibles: fijación por brida en el borde del escritorio (pasos 1a-1 a 1a-4) o montaje pasacables (pasos 1b-1 a 1b-2). Siga las instrucciones del manual, comenzando por la página 23 o 25 según la opción elegida.

¿Qué tipo de monitor puedo usar?

El soporte está diseñado para un solo monitor con orificios de montaje VESA. Use los tornillos, arandelas y separadores incluidos para fijar la placa VESA en la parte trasera del monitor. El peso del monitor debe ser compatible con la tensión ajustable del brazo.

¿Cómo ajustar la tensión del brazo de soporte?

Use la llave hexagonal de 6 mm incluida para girar el tornillo de ajuste. Si el monitor baja, gire hacia el símbolo « + »; si sube, gire hacia el símbolo « - ». Mantenga el brazo nivelado durante el ajuste.

¿Puedo usar este soporte con un escritorio de vidrio?

No se recomienda usar la fijación por brida en un escritorio de vidrio frágil. Para una superficie delicada, prefiera el montaje pasacables si es posible, o verifique que el escritorio pueda soportar el peso y la presión de la brida.

¿Cómo limpiar y mantener el soporte?

Verifique cada tres meses que todas las fijaciones estén bien apretadas y que el soporte esté en buen estado. Limpie con un paño suave y seco. No use productos abrasivos.

¿Qué hacer si faltan algunas piezas?

Consulte la lista de verificación de componentes en el manual. Si falta una pieza, contacte al soporte de Tripp Lite en tripplite.eaton.com/support.

¿Cuál es la capacidad de peso máxima?

El manual no especifica un límite de peso exacto, pero el sistema de ajuste de tensión permite adaptar el soporte al peso del monitor. En la práctica, es adecuado para monitores de escritorio estándar de hasta aproximadamente 10-12 kg.

¿Puedo girar el monitor en modo retrato?

El soporte parece permitir solo un ajuste de inclinación (tilt) y no una rotación completa. La placa VESA es fija, por lo que el modo retrato no es compatible.

¿Cómo fijar la bandeja del teclado?

La bandeja del teclado se fija al mástil de soporte con las bridas y tornillos incluidos. Siga el paso 3 del manual: alinee la bandeja y apriete los tornillos con la llave hexagonal.

¿El soporte es compatible con un monitor curvo?

Sí, siempre que el monitor tenga orificios VESA estándar. La placa de montaje se adapta a la parte trasera del monitor. Sin embargo, el brazo es rectilíneo, por lo que el ángulo de inclinación puede necesitar ajuste.

MANUAL DE USUARIO WWSS1332C Tripp Lite

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE CARGA INDICADA (8 kg). ¡PUEDE OCURRIR UNA LESIÓN SEVERA O DAÑO A LA PROPIEDAD!

English 1

Français 21

Русский 31

Deutsch 41

Lista de Comprobación de Componentes

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite Tripplite.Eaton.com/support para solicitar servicio.

Parte Superior de la Abrazadera

x1

E

Parte Inferior de la Abrazadera

x1

F

Abrazadera de Cable

x1

Placa para Instalación con Orificio Pasa Cables

x1

H

Placa de Presión

x2

I

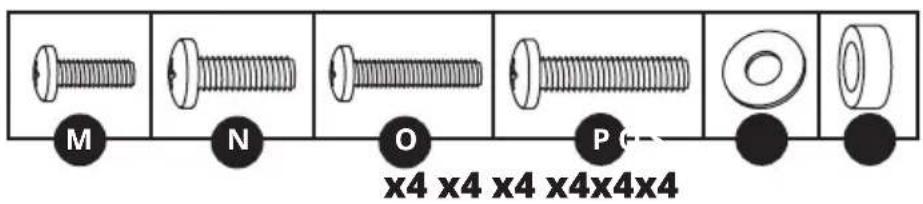

M8 × 105

x2

J

M6×10

x4

K

M6×12

x4

L

M8 × 25

x2

M

M4×12

x4

N

M5×12

x4

0

M4×16

x4

P

M5×16

x4

Q

5×12×1

x4

R

D8

x2

S

Espaciador de 8 x 5

x4

T

M8

x2

U

Llave Hexagonal de 4 mm

x1

V

Llave Hexagonal de 6 mm

x1

W

Llave

x1

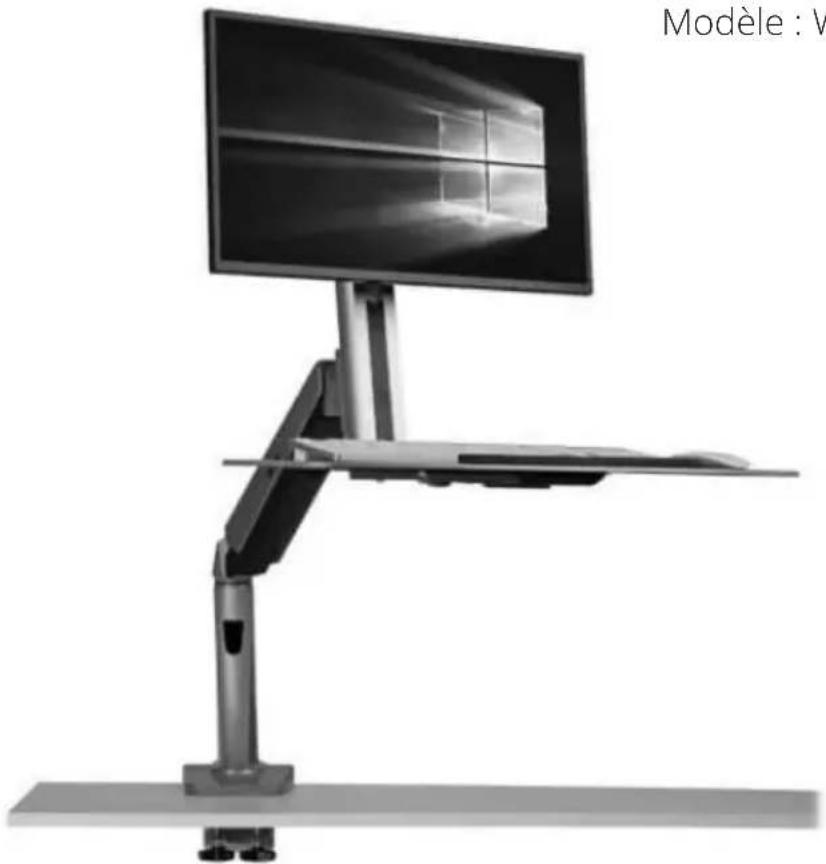

La Estación de Trabajo de Altura Variable para Una Pantalla WWSS1332C ofrece dos diferentes métodos de instalación: por abrazadera de escritorio o por Orificio Pasa Cables. Para instalación y remoción fácil y cómoda, use la opción de instalación con abrazadera de escritorio. Para una solución de instalación permanente, use la opción de instalación por Orificio Pasa Cables.

Ensamble con Abrazadera de Escritorio - Siga los pasos 1a-1 a 1a-4 siguientes.

Instalación por Orificio Pasa Cables - Vaya a la página 15 y siga los pasos 1b-1 a 1b-2.

Paso 2 para ambas opciones de instalación inicie en la página 16.

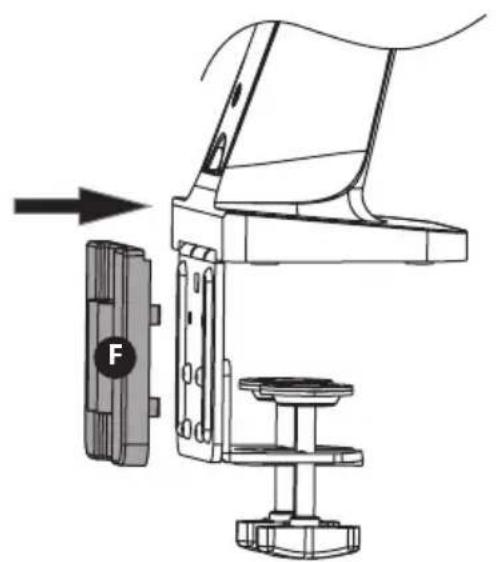

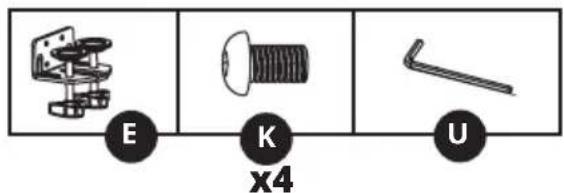

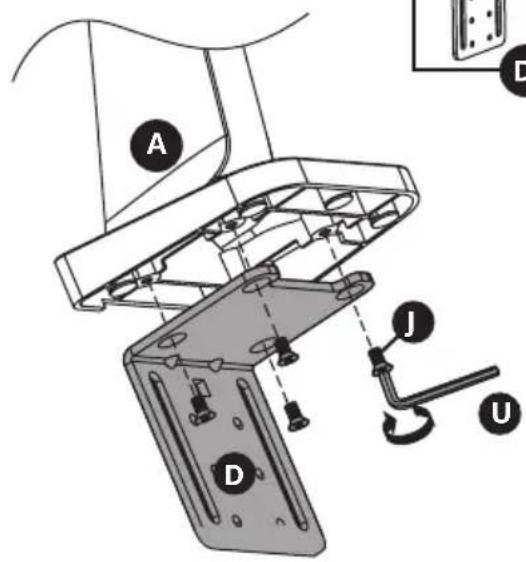

Opción con Abrazadera de Escritorio

Nota: Para instrucciones sobre la instalación por Orificio Pasa Cables, vaya a la página 15.

1

2

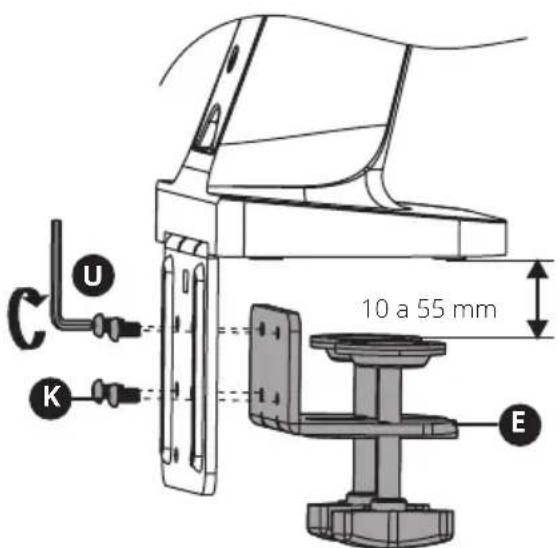

Opción con Abrazadera de Escritorio

1a-3

Para proceder con el paso 2 del ensamble, vaya a la página 16.

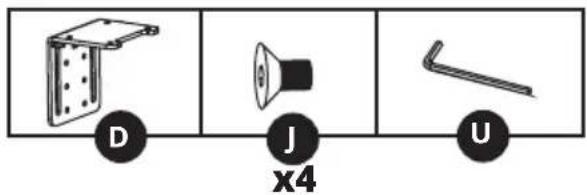

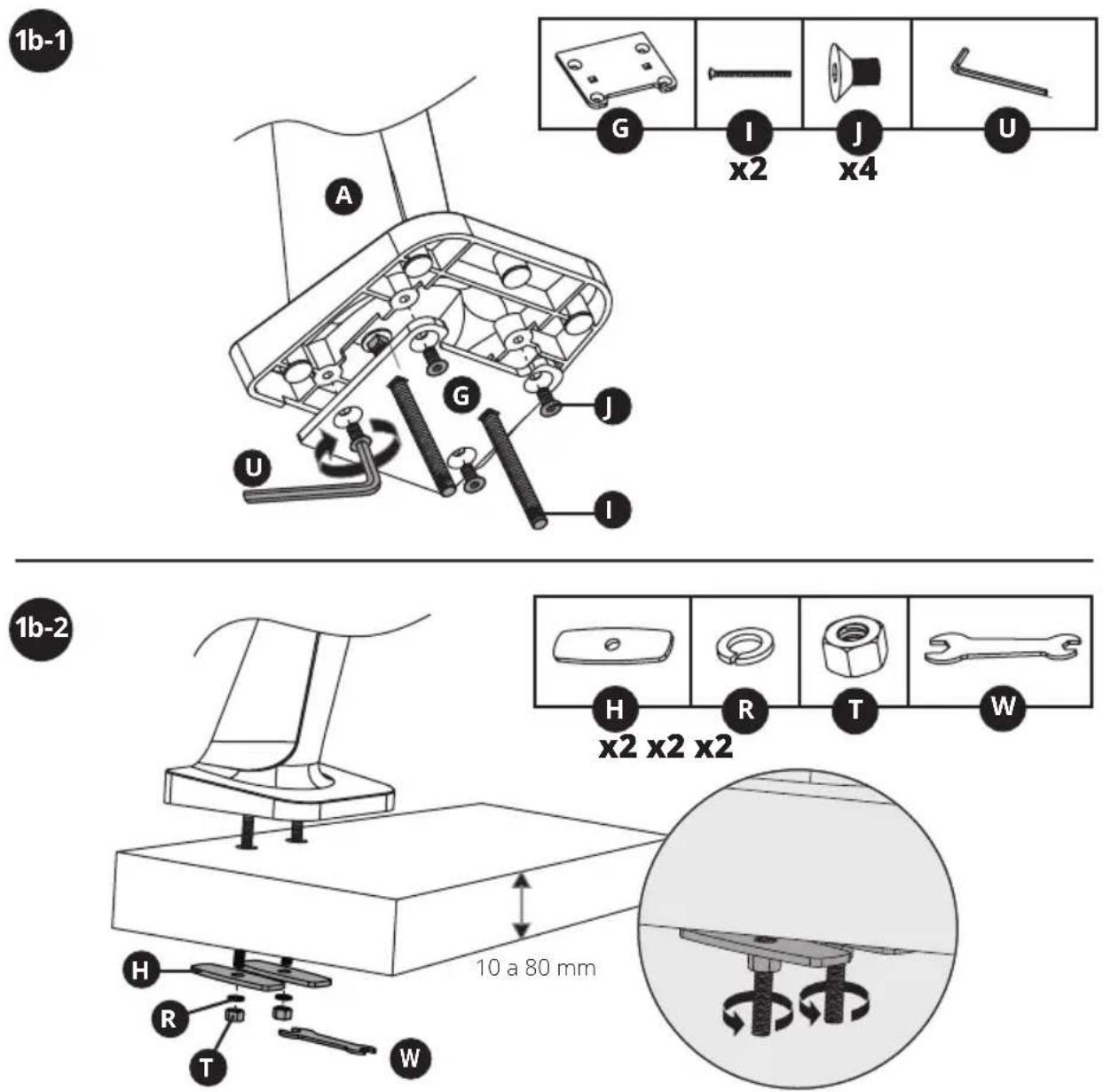

Opción de Instalación por Orificio Pasa Cables

Nota: Para instrucciones sobre la instalación por abrazadera, vaya a la página 13.

Para proceder con el paso 2 del ensamble, vaya a la página 16.

Conjunto de Instalación por Orificio Pasa Cables / Abrazadera de Escritorio

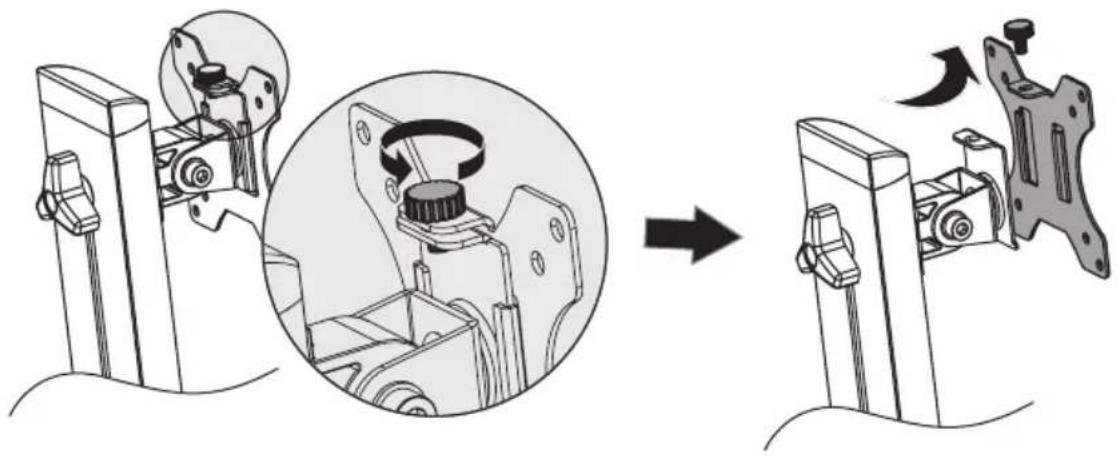

Retire la Placa VESA del Mástil de Soporte

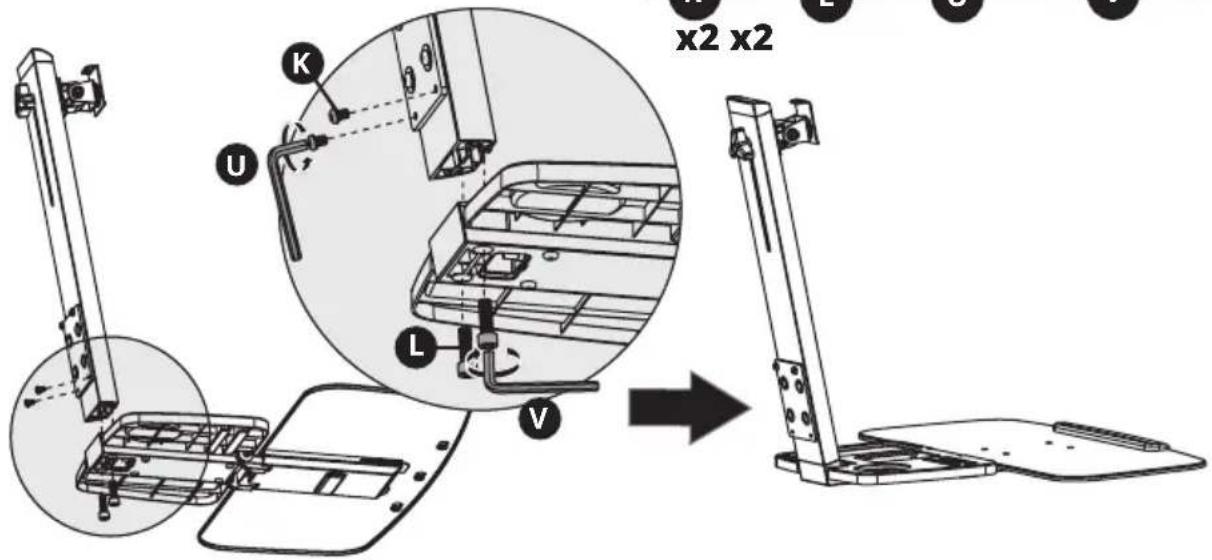

Coloque la Repisa para Teclado en el Mástil de Soporte

Conjunto de Instalación por Orificio Pasa Cables / Abrazadera de Escritorio

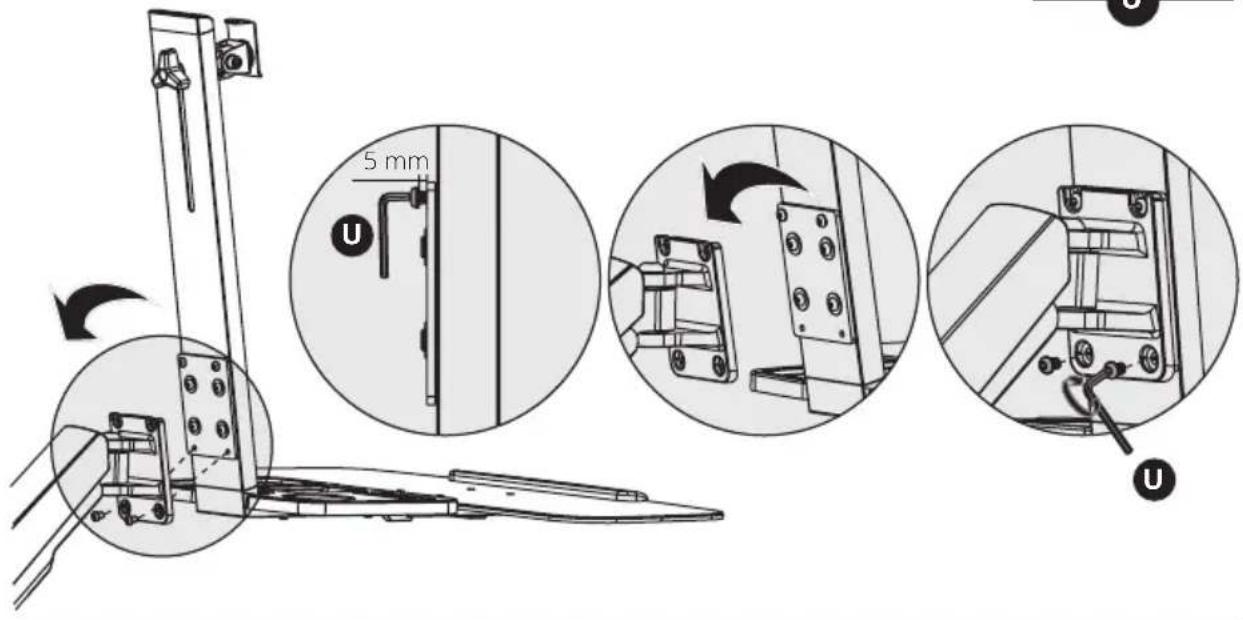

Coloque el Conjunto de la Repisa para Teclado y el Mástil de Soporte en el Brazo de Soporte

Coloque la placa VESA a la parte posterior de la pantalla

Nota: Asegure firmemente la placa VESA a la pantalla usando los tornillos, arandelas y espaciadores apropiados (si fuera necesario).

No apriete excesivamente los tornillos.

Conjunto de Instalación por Orificio Pasa Cables / Abrazadera de Escritorio

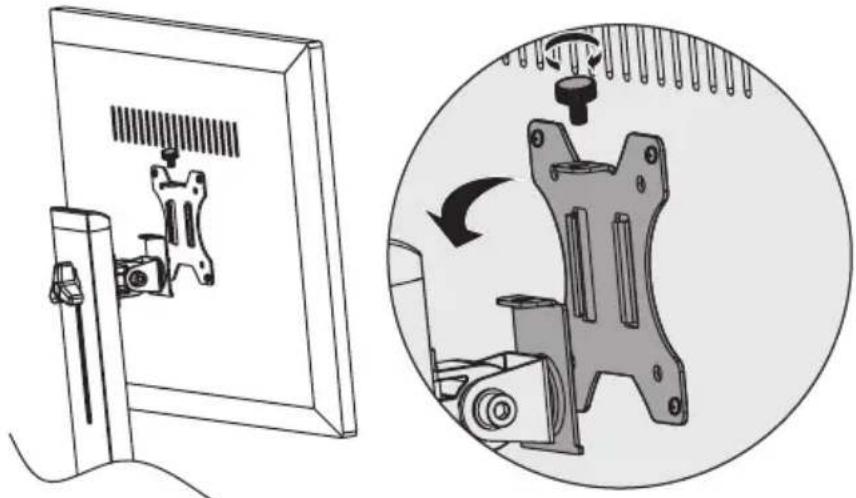

Deslice la placa VESA y la Pantalla en el Mástil de Soporte

Usando un ayudante o equipo de elevación mecánico, levante la pantalla con la placa VESA acoplada. Deslice la placa VESA sobre la Ménsula del Mástil de Soporte. Reinstale la perilla superior para sujetar el soporte VESA (retirados en el paso 1).

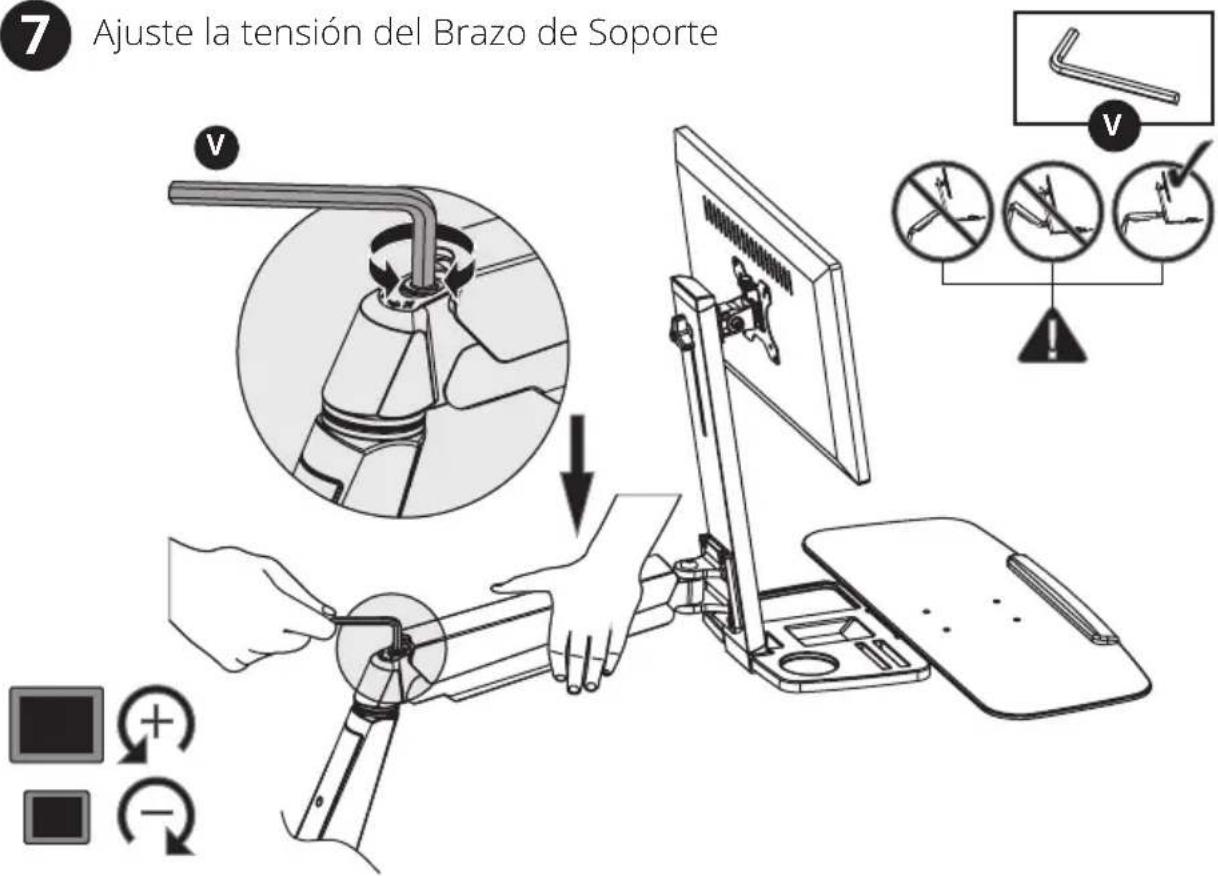

Ajuste la tensión del Brazo de Soporte

Mantenga nivelado el brazo del soporte de pared durante el ajuste de la tensión. Puede necesitar apretar o aflojar ligeramente el tornillo de ajuste con la llave hexagonal de 6 mm suministrada, dependiendo del peso de la pantalla instalada.

Si la pantalla se baja por sí misma, gire el tornillo de ajuste hacia el símbolo “+”.

Si la pantalla se levanta por sí misma, gire el tornillo de ajuste hacia el símbolo “-”.

Conjunto de Instalación por Orificio Pasa Cables / Abrazadera de Escritorio

Ajuste a la posición o inclinación deseada

Para corregir el ángulo de inclinación, apriete el tornillo de ajuste usando las llaves hexagonales suministradas (o apriete la perilla).

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
• Si tiene alguna pregunta, visite por favor a Tripplite.Eaton.com/support.

Garantía

GARANTÍA LIMITADA DE 5 AÑOS

Garantizamos por cinco (5) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, EATON NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABIL DAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las Limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO EATON ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especificamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
