DWMSCP4570VW - Soporte de pared para televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared para televisor
Marca	Tripp Lite
Modelo	DWMSCP4570VW
Tamaño de pantalla compatible	45 a 70 pulgadas
Norma VESA	400x400, 600x400
Carga máxima	80 kg
Material	Acero
Color	Negro
Orientación	Paisaje
Inclinación	Sí, con asas de ajuste
Microajustes	Vertical, horizontal, adelante/atrás
Sistema de bloqueo	Cerradura integrada para seguridad
Bloques antideslizantes	Sí, incluidos
Piezas de bloqueo de plástico	Sí, para separación de 1,2 mm
Accesorios incluidos	Soportes adaptadores, módulos retráctiles, tornillos, espaciadores, llave hexagonal
Uso	Solo interior
Garantía	5 años limitada
Mantenimiento	Verificar regularmente la fijación (cada 3 meses)
Reparabilidad	Piezas de repuesto disponibles a través de Tripp Lite

Preguntas frecuentes - DWMSCP4570VW Tripp Lite

¿Cuál es el peso máximo que soporta este soporte de pared?

El soporte de pared Tripp Lite DWMSCP4570VW soporta una carga máxima de 80 kg. Es imprescindible no exceder este límite para evitar cualquier riesgo de inestabilidad.

¿Cuáles son las normas VESA compatibles?

Este soporte es compatible con las normas VESA 400x400 y 600x400. Los adaptadores proporcionados permiten ajustar el montaje.

¿Puedo instalar este soporte en una pared de yeso?

Sí, siempre que se utilicen los anclajes de concreto proporcionados y se asegure de que la pared pueda soportar el peso total. Para paredes huecas, se recomienda fijar el soporte a los montantes.

¿Cómo ajustar la inclinación de la pantalla?

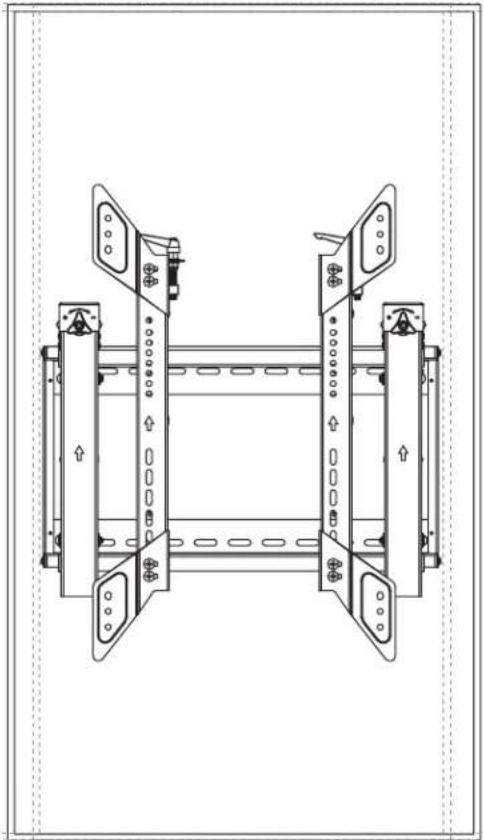

Utilice las asas de ajuste ubicadas detrás de la pantalla para inclinar hacia adelante o atrás. Los tornillos de microajuste permiten un ajuste fino horizontal y vertical.

¿El soporte viene con un sistema de bloqueo?

Sí, se incluye un candado para asegurar la pantalla y evitar su extracción no autorizada.

¿Cómo instalar el módulo retráctil?

Primero retire las tapas de protección, luego cuelgue el módulo en la placa de pared y apriete los dos tornillos de fijación. Consulte el manual para los pasos detallados.

¿Qué herramientas se necesitan para la instalación?

Las herramientas necesarias incluyen un destornillador, un taladro (para concreto o madera), un nivel de burbuja y la llave hexagonal proporcionada.

¿Puedo usar este soporte en exteriores?

No, este producto está diseñado para uso en interiores solamente. El uso en exteriores puede provocar fallas y lesiones.

¿Cómo espaciar varias pantallas para un videowall?

Utilice las piezas de bloqueo de plástico proporcionadas para mantener un espacio de 1,2 mm entre las pantallas. Instale y ajuste las pantallas en el orden numérico indicado.

¿Qué hacer si faltan piezas?

Consulte la lista de verificación de componentes en el manual. En caso de faltar piezas, contacte al soporte de Tripp Lite en tripplite.com/support.

MANUAL DE USUARIO DWMSCP4570VW Tripp Lite

Manual del Propietario

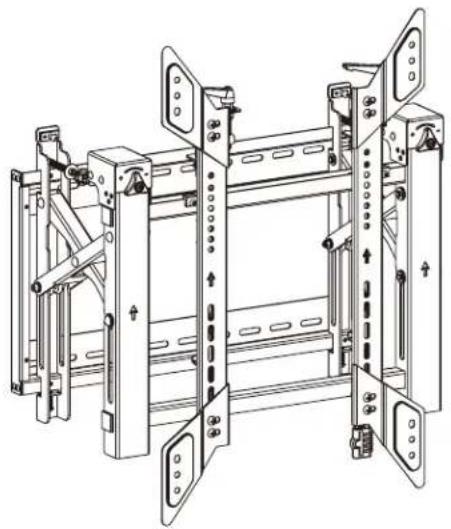

Muro de Video Vertical con seguridad

Modelo: DWMSCP4570VW

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

200x200 / 300x300 200x400/400x400 400x600

kg [54 lb] CLASIFICADO

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

PRECAUCIÓN

• Lea todo el manual de instrucciones antes de iniciar el ensamble y la instalación. No inicie la instalación hasta que haya leído y entendido todas las instrucciones y advertencias contenidas en esta hoja de instalación. Si usted tiene preguntas sobre cualquiera de las instrucciones o advertencias, póngase en contacto con el Soporte de Tripp Lite.
• El uso con productos más pesados que los pesos nominales especificados puede resultar en inestabilidad y causar posibles lesiones.
• Los soportes deben instalarse como se especifica en estas instrucciones. La instalación incorrecta puede causar daños o lesiones personales graves.
• Se deben usar equipos de seguridad y herramientas adecuadas. Este producto debe ser instalado únicamente por profesionales.
• Asegure que la superficie de apoyo soporte con seguridad el peso combinado de todo el hardware y componentes instalados.
• Use los tornillos de instalación suministrados. Apriételos firmemente, pero no los APRIETE EN EXCESO. Si lo hace, podría dañarlos. Esto reduce enormemente su capacidad de carga.
• Este producto contiene pequeñas piezas que pueden ser un riesgo de asfixia si se ingieren. Mantenga estas piezas fuera del alcance de los niños.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.
• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las imágenes pueden diferir ligeramente de los productos reales.

Lista de Comprobación de Componentes

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite triplite.com/support para solicitar servicio.

Soporte Adaptador (x2)

D

Adaptador VESA (x2)

Pieza de Bloqueo de Plástico (x2)

J

Espaciador Pequeño (x8)

M-H

Espaciador Grande (x4)

Paquete W

W-A

ST6.3x55 (x6)

W-B

Taquete (x6)

W-C

Arandela D6 (x6)

1. Instalación sobre Pared de Ladrillo Sólido y Concreto

ADVERTENCIA:

Los instaladores deben verificar que la superficie de apoyo soporte con seguridad el peso combinado del equipo y de todo el hardware y componentes instalados.

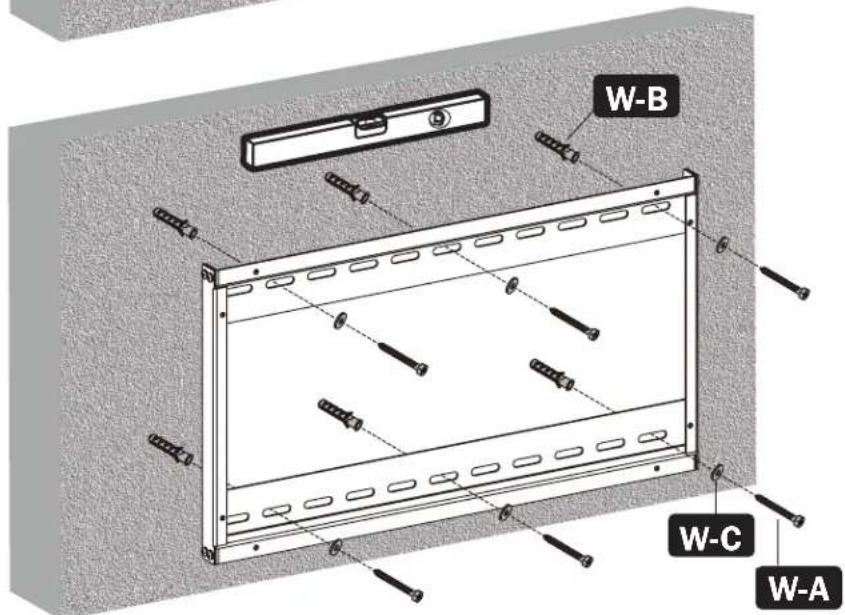

Marque la posición exacta de los orificios de instalación
Perfore los orificios piloto

Atornille el soporte de pared a la pared.

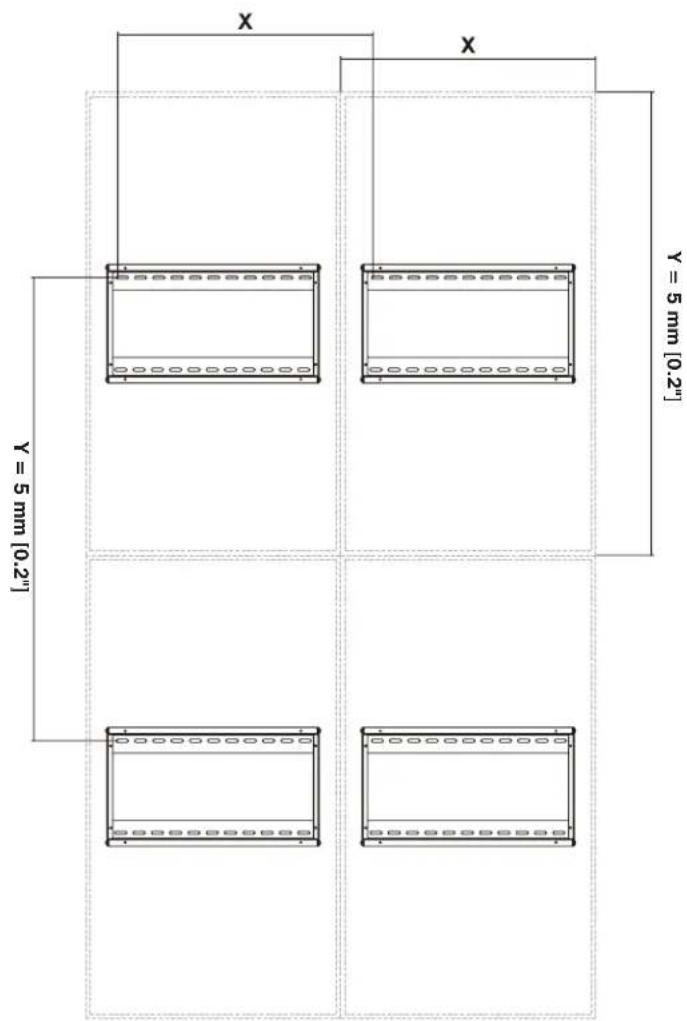

2. Instalación en Muro de Video (el espacio de instalación debe ser como se muestra a continuación)

X=Longitud de la pantalla Y=Altura de la pantalla

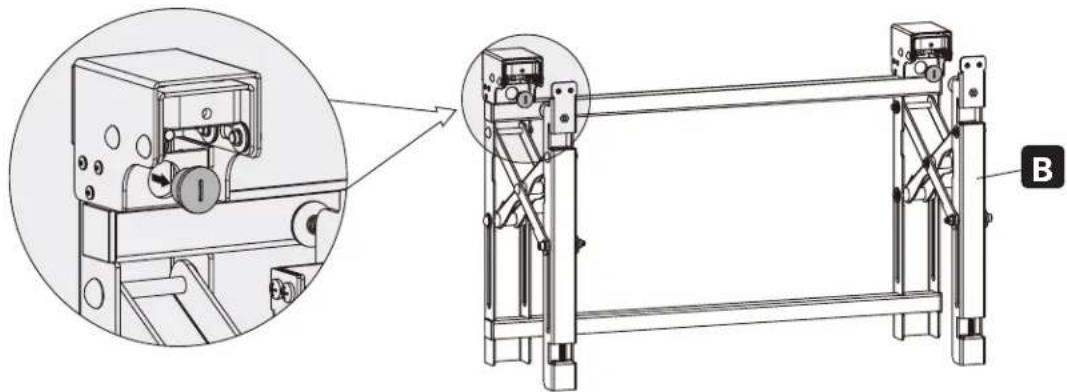

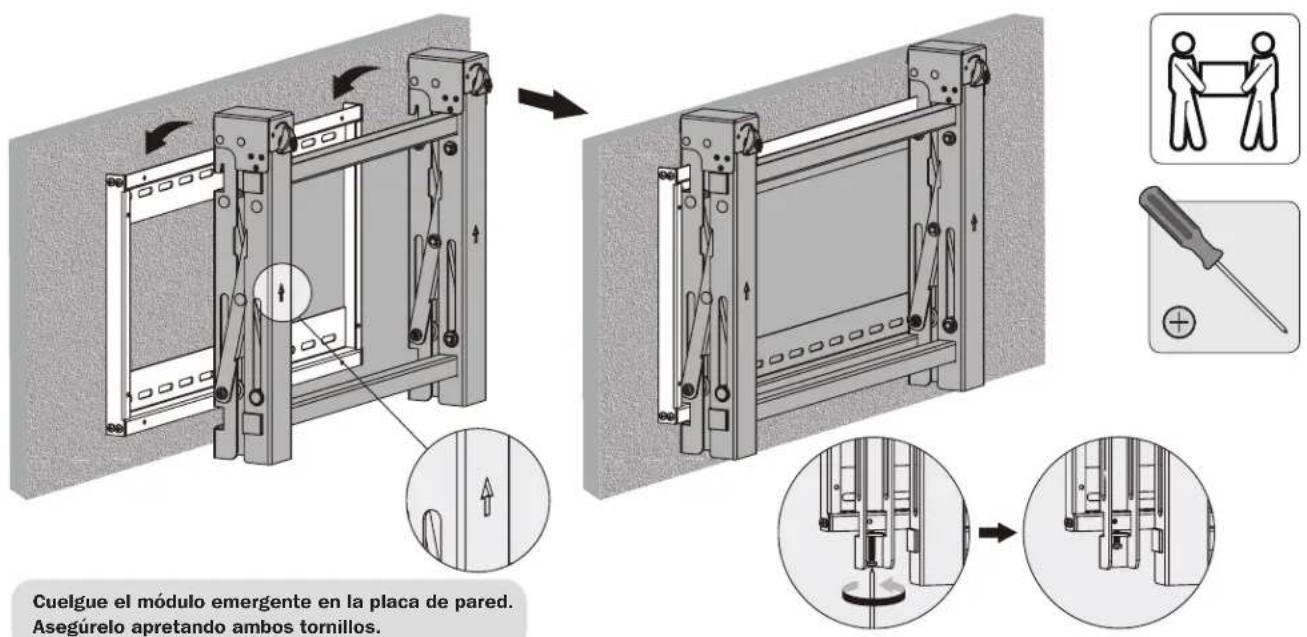

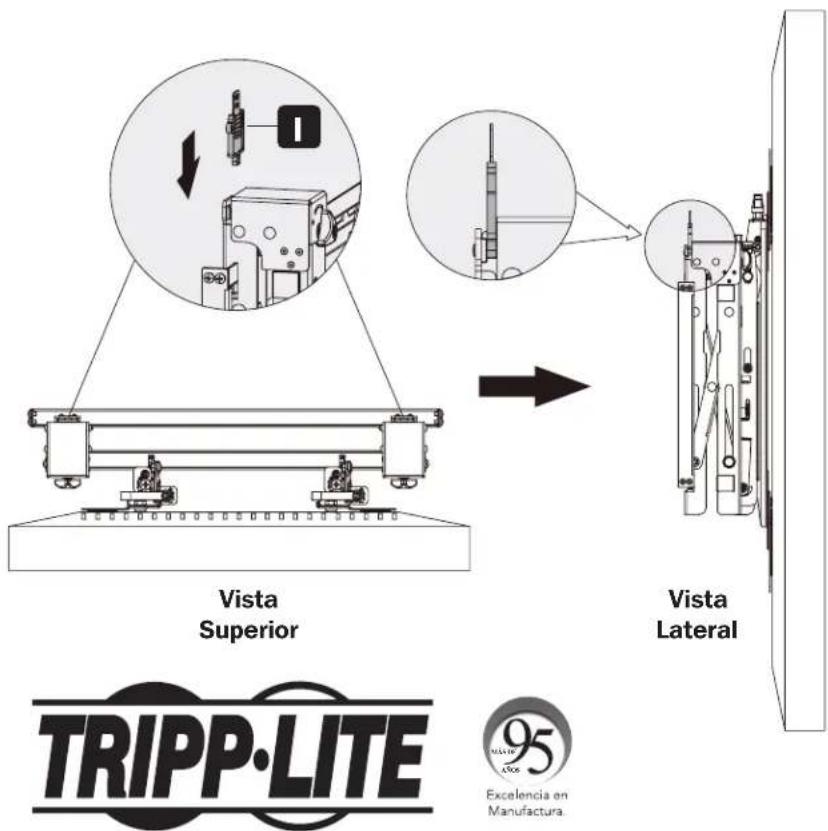

3. Instalación del Módulo Emergente

Retire los tapones antes de instalar el módulo emergente.

3. Instalación del Módulo Emergente

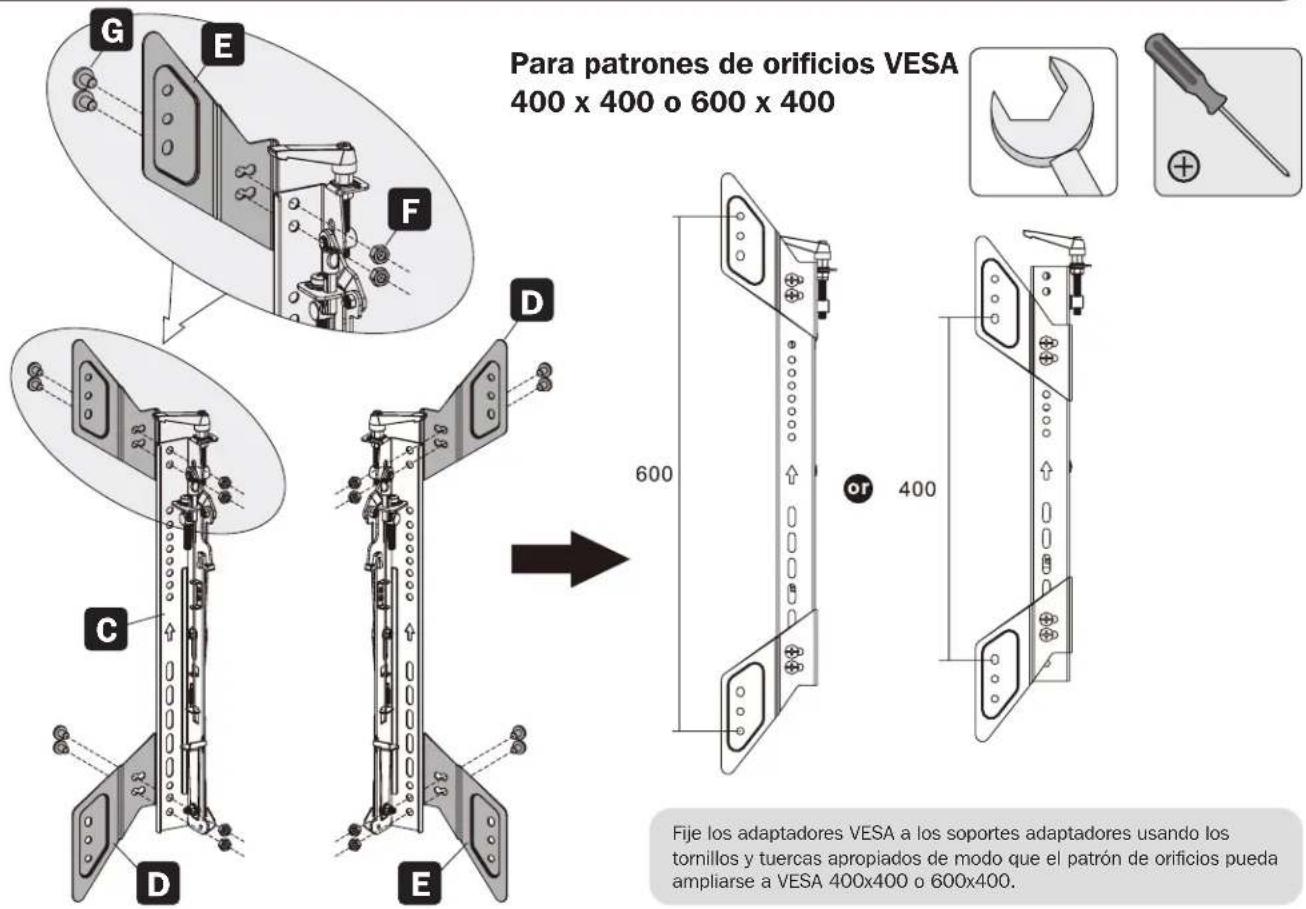

4. Instalación de los Soportes Adaptadores

4. Instalación de los Soportes Adaptadores

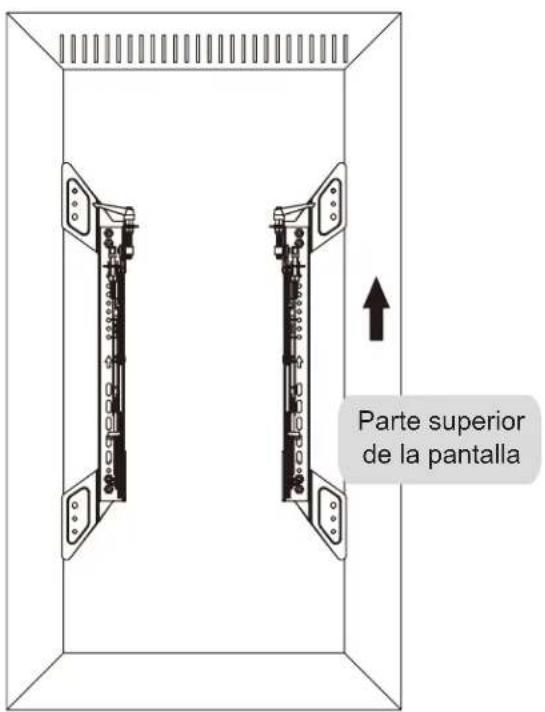

4.1 Para Pantallas de Respaldo Plano

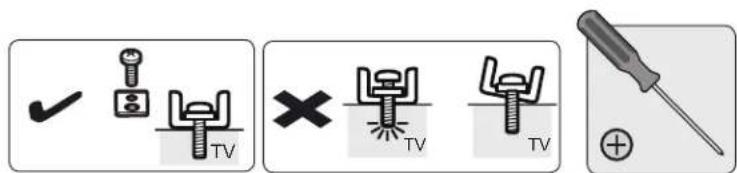

• Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.
• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
• Atornille los soportes adaptadores a la pantalla.

Apriete todos los tornillos pero no lo haga en exceso.

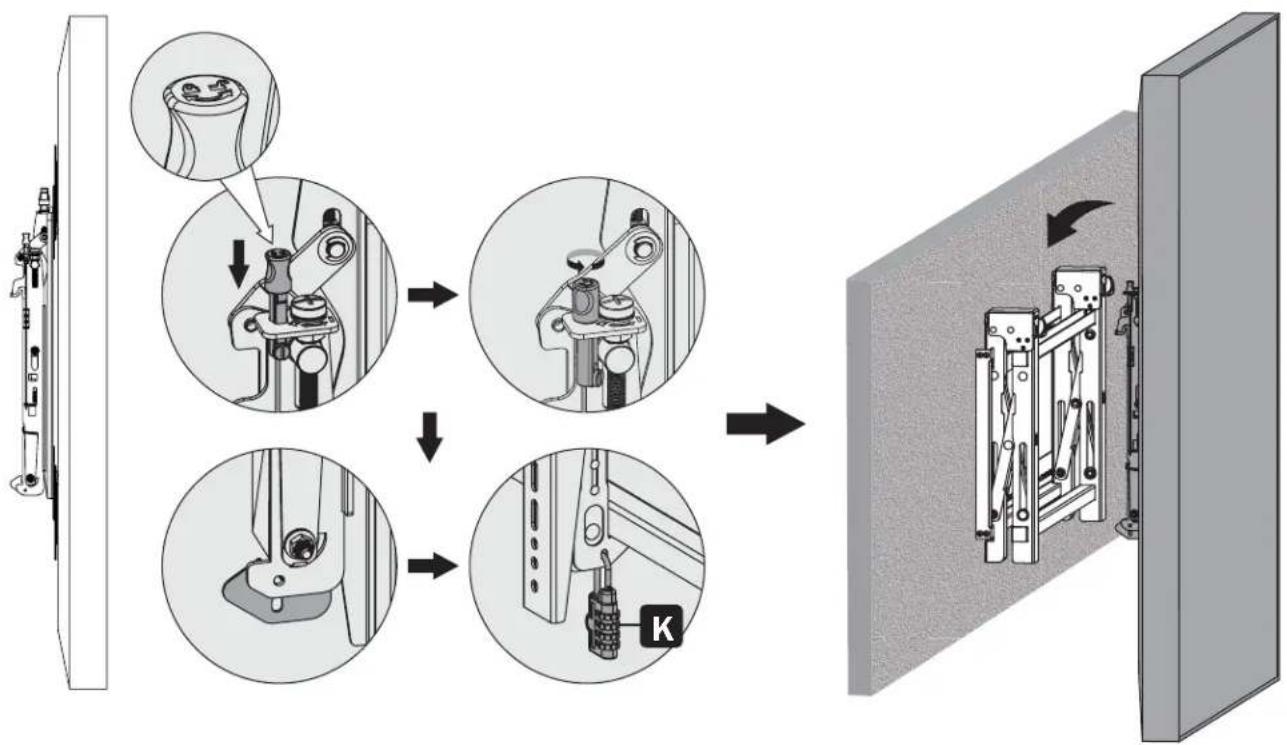

5. Enganche la Pantalla en el Módulo Emergente

Notas:

• Antes de enganchar la pantalla, asegúrese de que las perillas estén giradas a la posición de desbloqueo.
• Levante cuidadosamente la pantalla y engánchela en el módulo emergente. Gire las perillas a la posición de bloqueo para asegurar la pantalla.
• Use el candado para evitar que la pantalla sea retirada del soporte.

6. Ajuste

Para una alineación rápida, empuje la pantalla a la izquierda o a la derecha.

6. Ajuste

Para sacar la pantalla, empújela hacia adentro y suéltela.
Los soportes de apoyo proporcionan acceso de inclinación para fácil administración del cableado y mantenimiento.

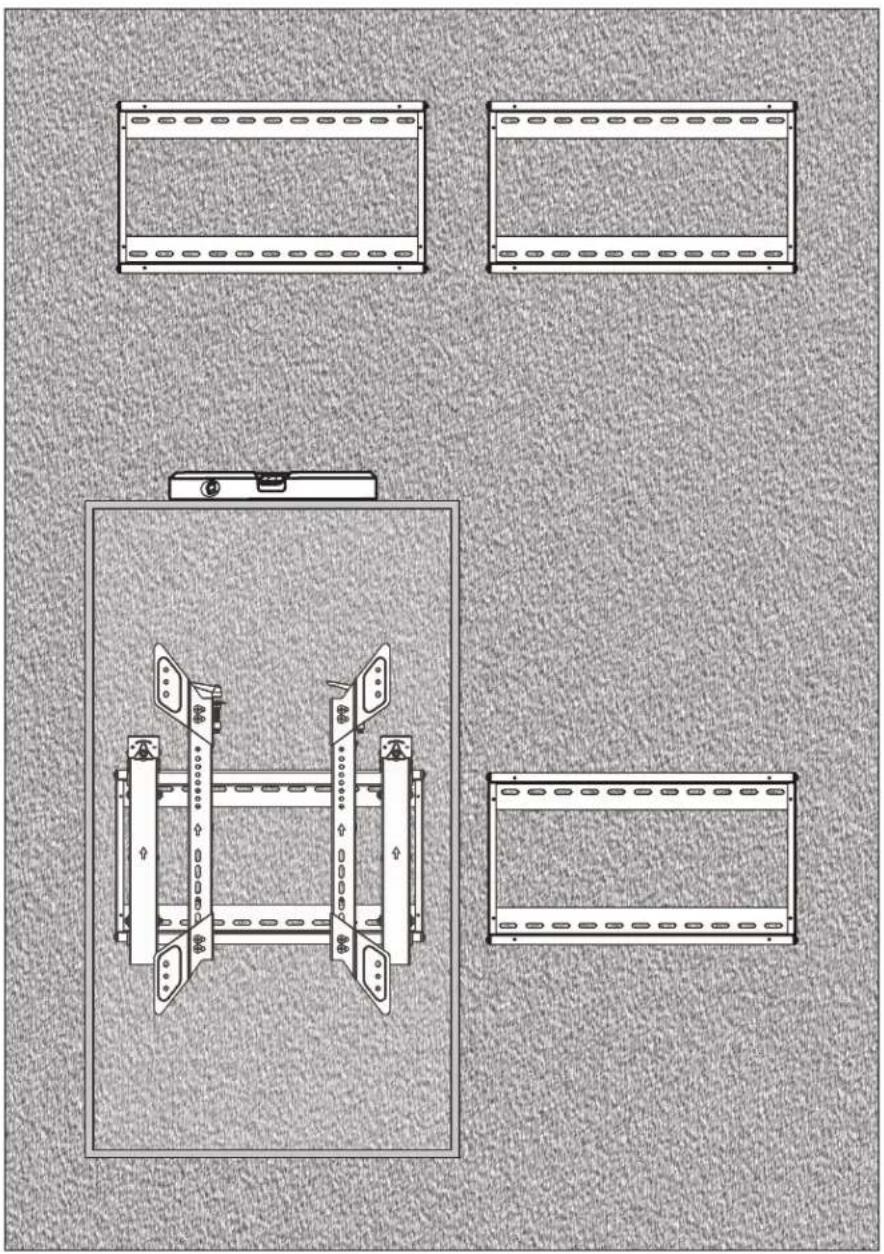

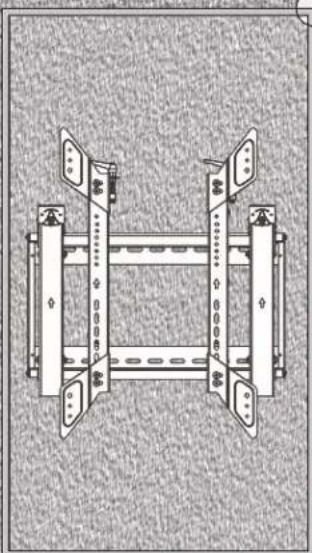

7. Nivele las Pantallas

Ajuste la pantalla para mantenerla nivelada en la direcciones vertical y horizontal.

7. Nivele las Pantallas

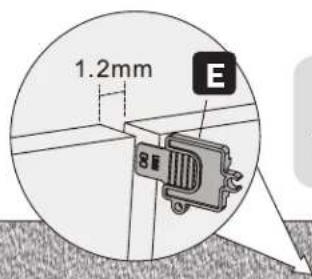

Nota: Use la pieza de bloqueo de plástico E para medir y mantener una separación de 1.2 mm entre pantallas.

Nota: Instale y ajuste pantallas en el orden numérico mostrado.

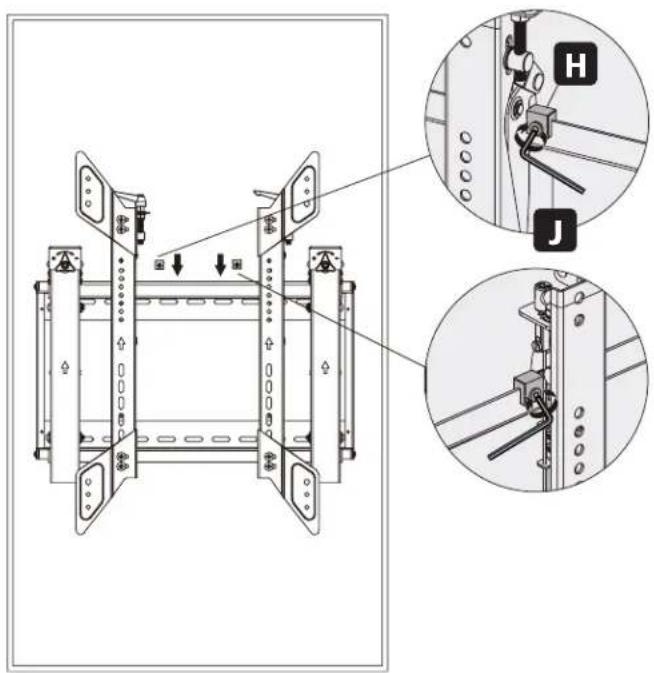

8. Fijación de las Posiciones del Soporte con los Bloques Antideslizantes

Instale ambos bloques antideslizantes tan cerca de los soportes adaptadores como sea posible. Apriete los tornillos en los bloques antideslizantes con una llave hexagonal para evitar que la pantalla se mueva.

9. Bloquee el Módulo Emergente con las Piezas de Bloqueo de Plástico

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
