Тип продукта	Настенное крепление для телевизора
Бренд	Tripp Lite
Модель	DWMSCP4570VW
Размер экрана	от 45 до 70 дюймов
Стандарт VESA	400x400, 600x400
Максимальная нагрузка	80 кг
Материал	Сталь
Цвет	Черный
Ориентация	Альбомная
Наклон	Да, с регулировочными ручками
Микрорегулировки	Вертикальная, горизонтальная, вперед/назад
Система блокировки	Встроенный замок для безопасности
Противоскользящие блоки	Да, в комплекте
Пластиковые замки	Да, для зазора 1,2 мм
В комплекте	Адаптерные кронштейны, выдвижные модули, винты, проставки, шестигранный ключ
Использование	Только в помещении
Гарантия	5 лет ограниченная
Обслуживание	Регулярно проверяйте крепление (каждые 3 месяца)
Ремонтопригодность	Запасные части доступны через Tripp Lite

Часто задаваемые вопросы - DWMSCP4570VW Tripp Lite

Какой максимальный вес выдерживает это настенное крепление?

Настенное крепление Tripp Lite DWMSCP4570VW выдерживает максимальную нагрузку 80 кг. Не превышайте этот предел, чтобы избежать нестабильности.

Какие стандарты VESA совместимы?

Это крепление совместимо со стандартами VESA 400x400 и 600x400. Входящие в комплект адаптеры позволяют отрегулировать монтаж.

Можно ли установить это крепление на гипсокартонную стену?

Да, при условии использования входящих в комплект бетонных анкеров и проверки, что стена выдерживает общий вес. Для пустотелых стен рекомендуется крепить к стойкам.

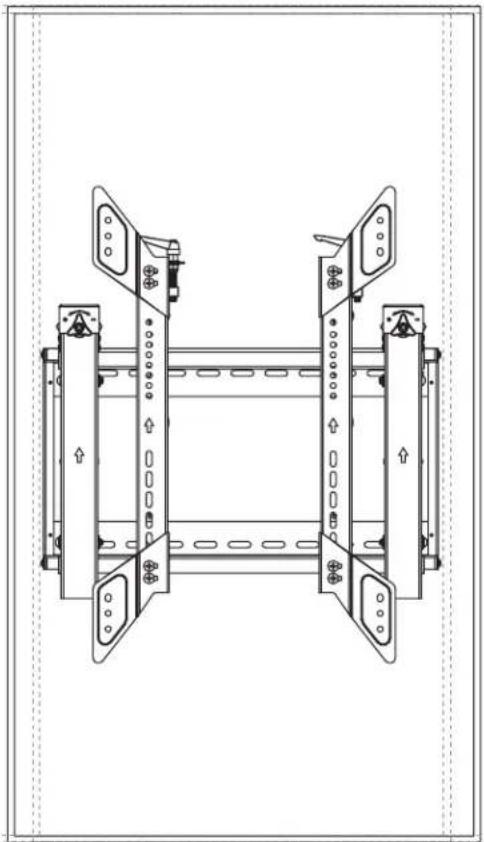

Как отрегулировать наклон экрана?

Используйте регулировочные ручки, расположенные за экраном, чтобы наклонить его вперед или назад. Винты микрорегулировки позволяют точно настроить горизонтальное и вертикальное положение.

Поставляется ли крепление с системой блокировки?

Да, в комплект входит замок для фиксации экрана и предотвращения несанкционированного снятия.

Как установить выдвижной модуль?

Сначала снимите защитные колпачки, затем повесьте модуль на настенную пластину и затяните два крепежных винта. Подробные инструкции см. в руководстве.

Какие инструменты необходимы для установки?

Необходимые инструменты включают отвертку, дрель (для бетона или дерева), уровень и входящий в комплект шестигранный ключ.

Можно ли использовать это крепление на улице?

Нет, данное изделие предназначено для использования только в помещении. Использование на улице может привести к поломке и травмам.

Как выровнять несколько экранов для видеостены?

Используйте входящие в комплект пластиковые замки для поддержания зазора 1,2 мм между экранами. Устанавливайте и регулируйте экраны в указанном цифровом порядке.

Что делать, если детали отсутствуют?

Проверьте список компонентов в инструкции. При отсутствии деталей обращайтесь в службу поддержки Tripp Lite на сайте tripplite.com/support.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DWMSCP4570VW Tripp Lite

Руководство пользователя

Вертикальная видеостена с защитой

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

200x200/300x300 200x400/400x400 400x600

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Важные указания по технике безопасности

ВНИМАНИЕ!

• Перед началом сборки и установки внимательно изучите все разделы руководства. Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящей инструкции по установке и не поймете их смысл. С вопросами относительно любых указаний и предупреждений обращайтесь в службу поддержки компании Tripp Lite.
• Использование данного приспособления с изделиями, масса которых превышает указанный предел, может привести к потере устойчивости с возможным нанесением травмы.
• Крепление кронштейнов должно производиться в соответствии с указаниями, изложенными в настоящем руководстве. Неправильная установка может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Необходимо использование защитных средств и надлежащих инструментов. Установка данного изделия должна производиться только специалистами.
• Убедитесь в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• Используйте поставляемые в комплекте крепежные винты и плотно затягивайте, но НЕ ПЕРЕТЯГИВАЙТЕ их. Перетягивание может привести к повреждению деталей. Это значительно снижает прочность крепления.
• Данное изделие содержит мелкие детали, которые могут вызвать удушье в случае проглатывания. Эти детали следует хранить в недоступном для детей месте.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.
• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применными к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРАЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. Технические характеристики могут изменяться без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на иллюстрациях.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации.

В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу tripplite.com/support.

Пластина для крепления к стене (1 шт.)

C

Переходный кронштейн (2 шт.)

D

Переходник VESA (2 шт.)

Выдвижной модуль (1 шт.)

E

Переходник VESA (2 шт.)

K

Замок (1 шт.)

Упаковочный комплект Р

F

Гайка М8 (8 шт.)

G

M8x12 (8 шт.)

H

Противоскользящий блок (2 шт.)

I

Пластмассовый фиксатор (2 шт.)

J

Шестигранный ключ (1 шт.)

Упаковочный комплект М

M-A

M5x14(4 шт.)

M-B

M6x14 (4 шт.)

M-C

M8x20 (4 шт.)

M-D

M6x30(4шт.)

M-E

M8x30 (4 шт.)

M-F

Шайба (4 шт.)

M-G

Проставка малая (8 шт.)

M-H

Проставка большая (4 шт.)

Упаковочный комплект W

W-A

ST6.3x55 (6 шт.)

W-B

Анкер для бетона (6 шт.)

W-C

Шайба D6 (6 шт.)

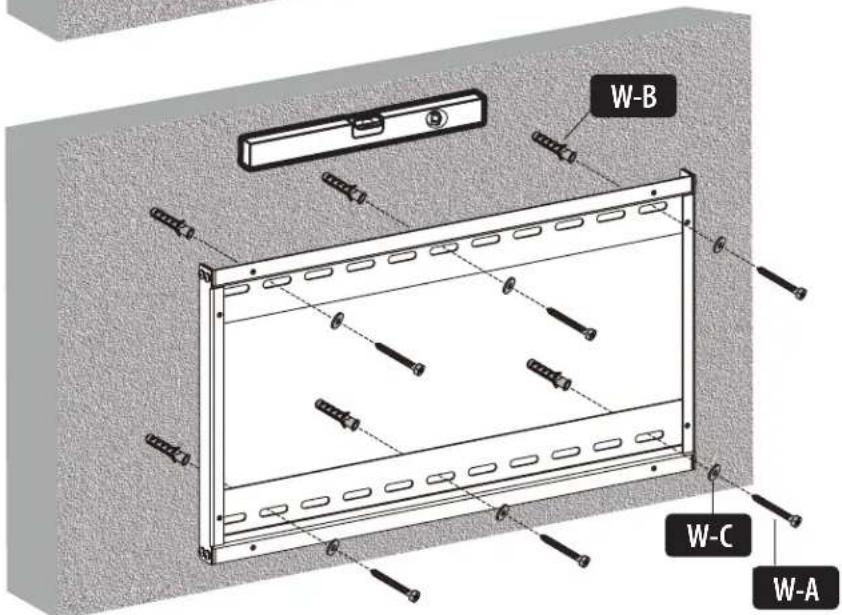

1. Крепление к стене из сплошного кирпича или бетона

ВНИМАНИЕ!

Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

Привинтите узел для настенного крепления к стене.

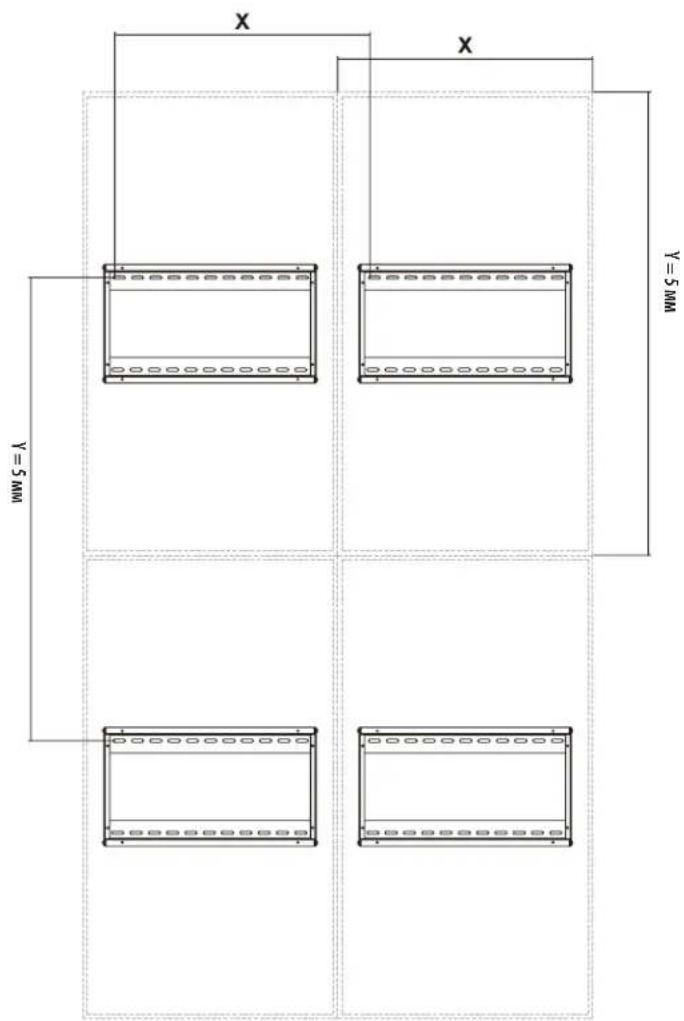

2. Установка видеостены (с учетом монтажного пространства, как показано ниже)

X = длина дисплея Y = высота дисплея

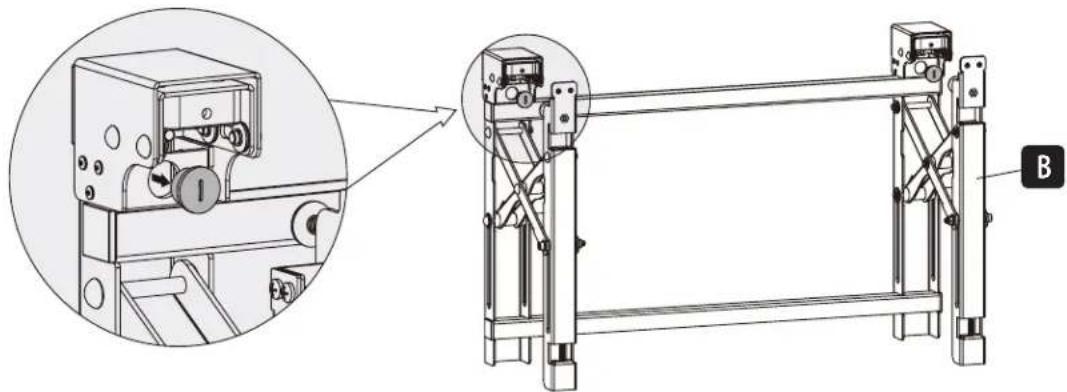

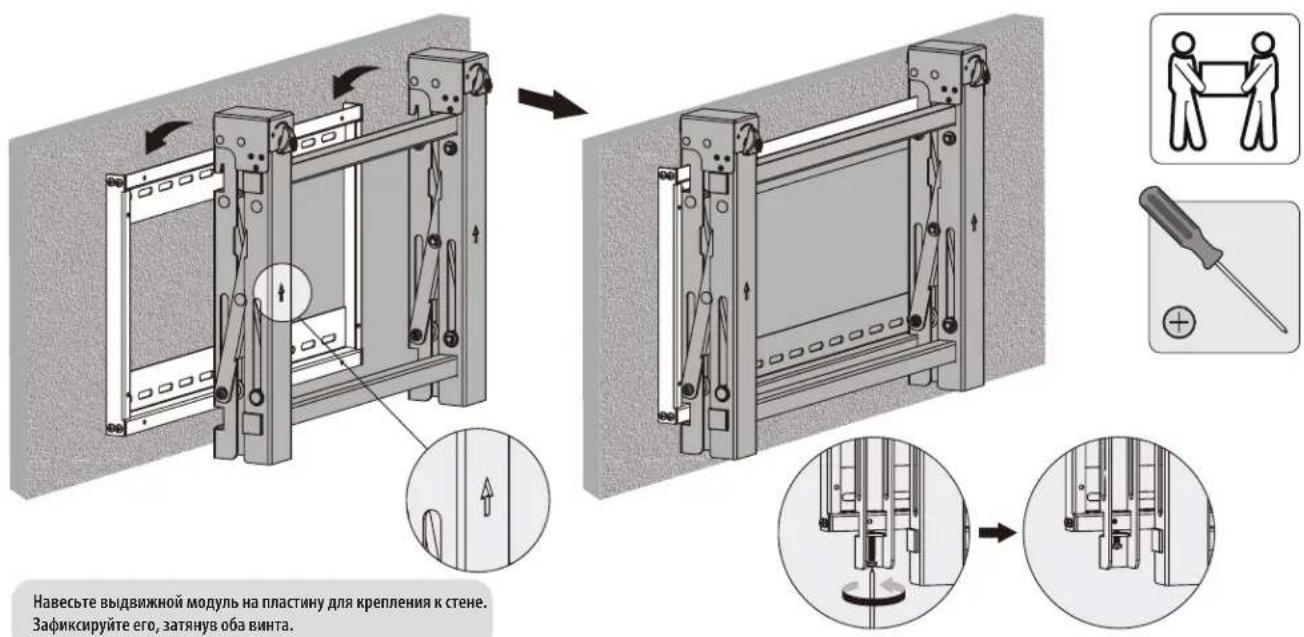

3. Установка выдвижного модуля

Перед установкой выдвижного модуля выньте заглушки.

1. Установка выдвижного модуля

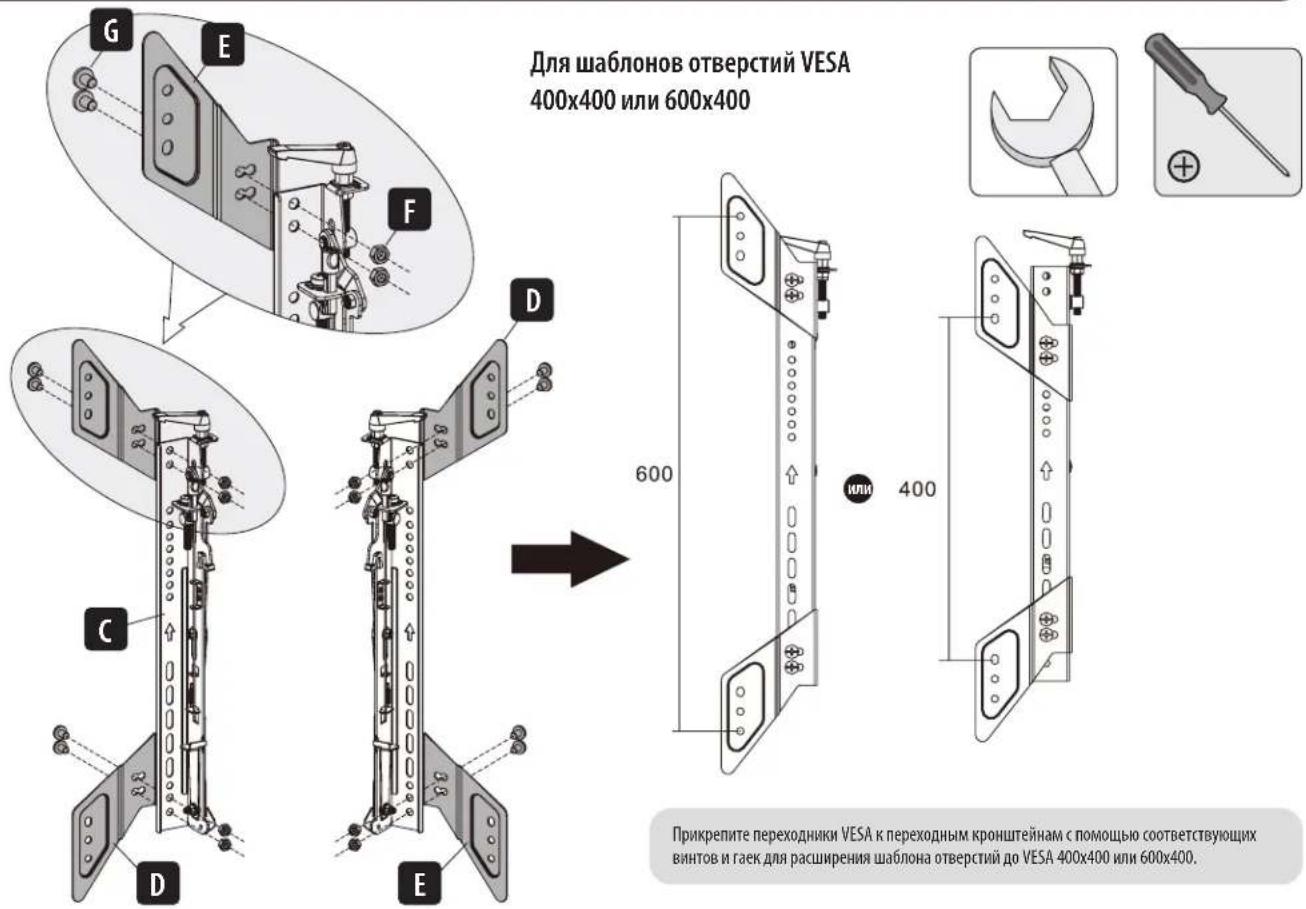

1. Установка кронштейнов переходников


1. Установка кронштейнов переходников

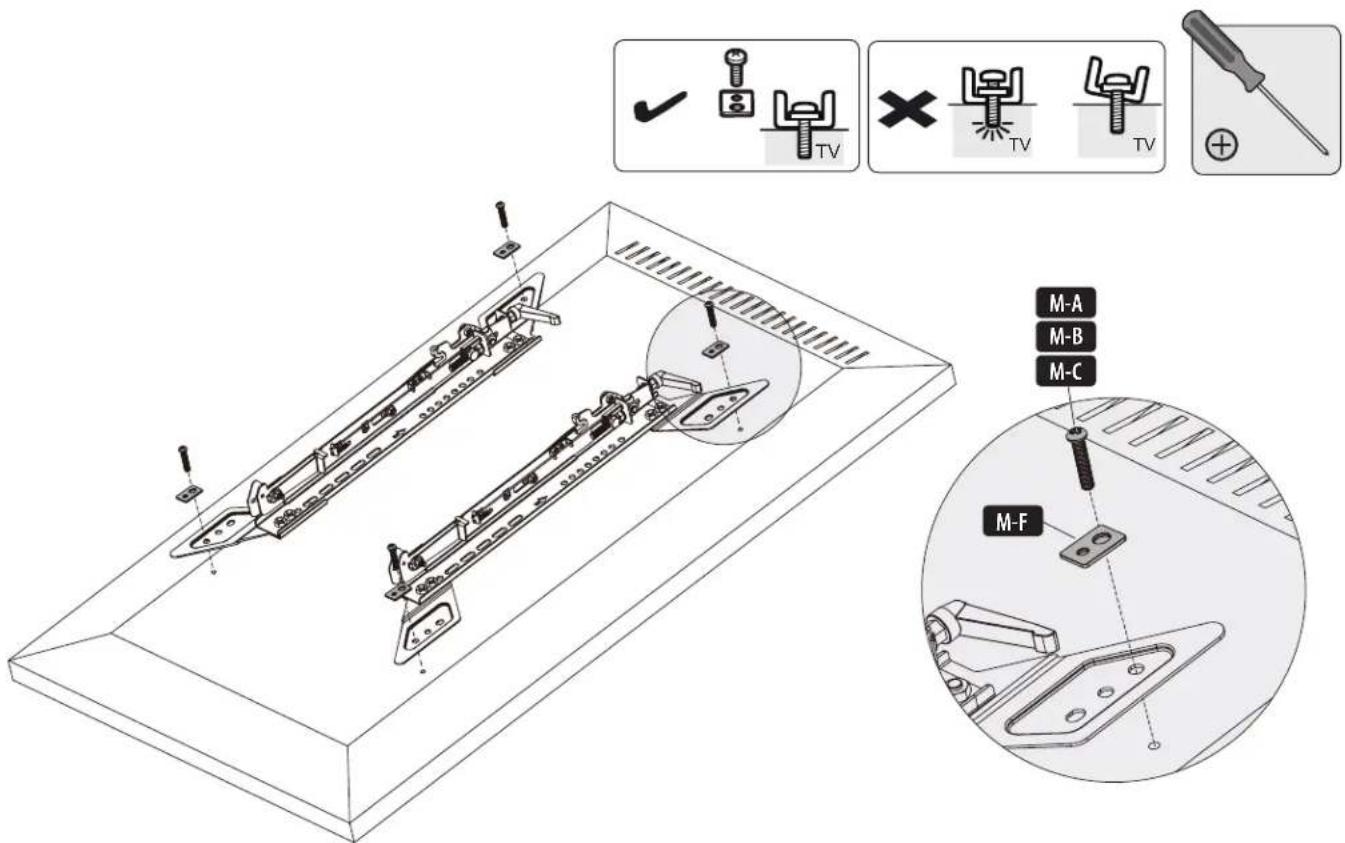

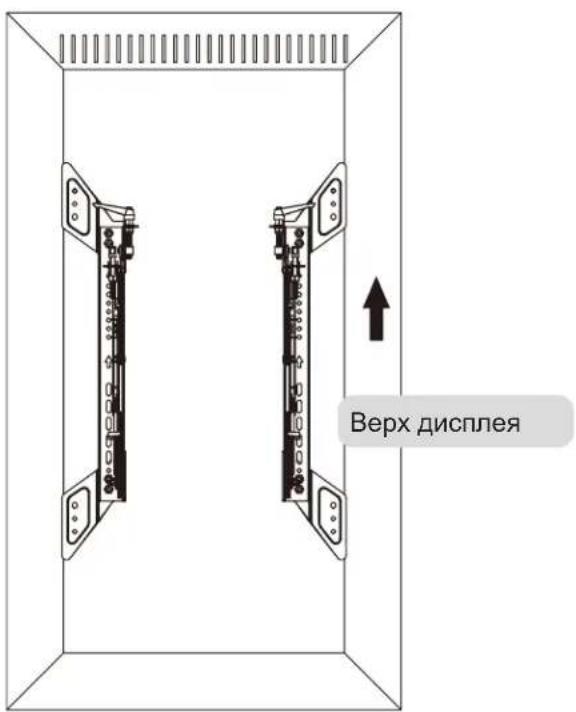

4.1 Для мониторов с плоской задней поверхностью

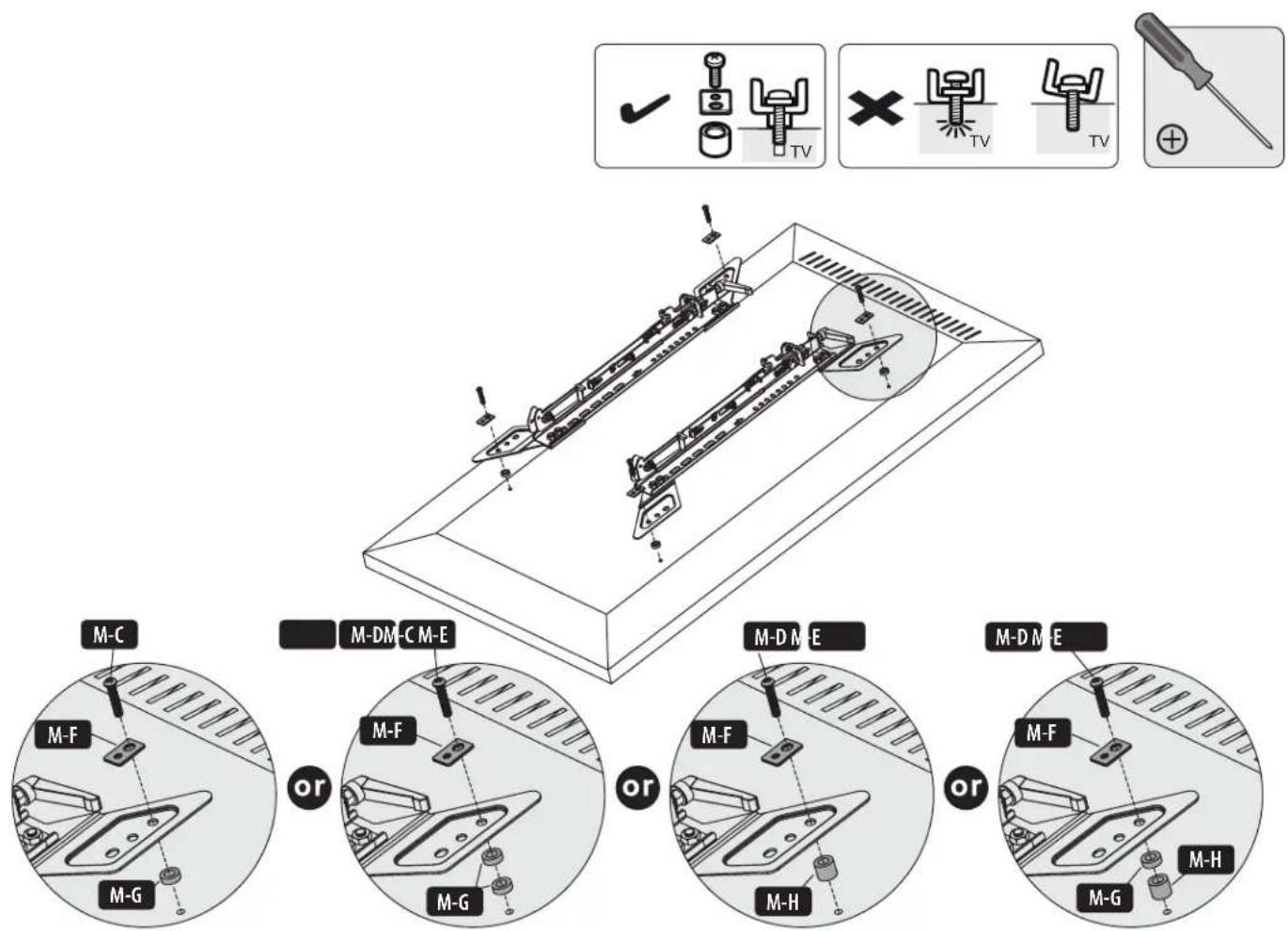

4.2 Для выдвижных экранов или экранов, устанавливаемых заподлицо

• Выбирайте подходящие винты, шайбы и распорки (при необходимости) в соответствии с типом экрана.
• Разместите переходные кронштейны как можно ближе к центру дисплея.
• Привинтите переходные кронштейны к дисплею.

Затяните все винты,не перетягивая их.

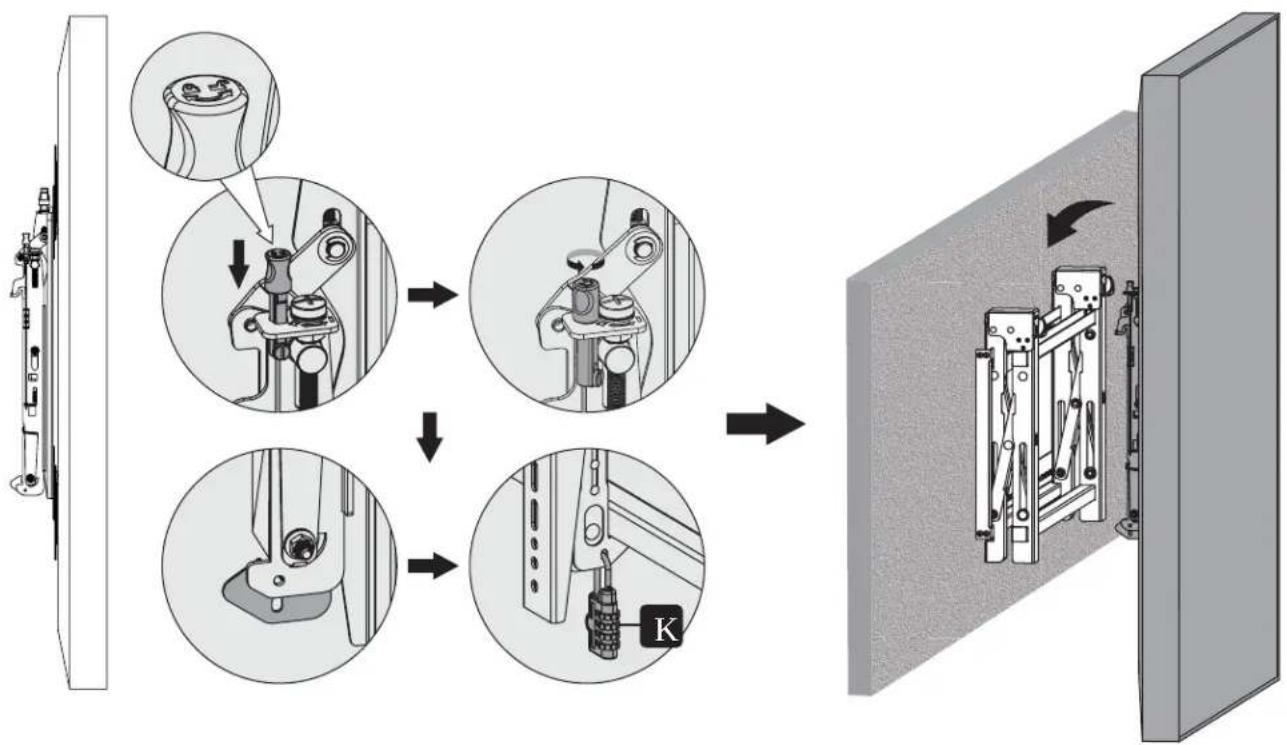

5. Навешивание дисплея на выдвижной модуль

• Перед навешиванием дисплея убедитесь в том, что регулировочные головки повернуты в положение разблокировки.
- Осторожно поднимите дисплей и навесьте его на выдвижной модуль. Для фиксации дисплея поверните регулировочные головки в
- Во избежание извлечения дисплея из кронштейна используйте замок.

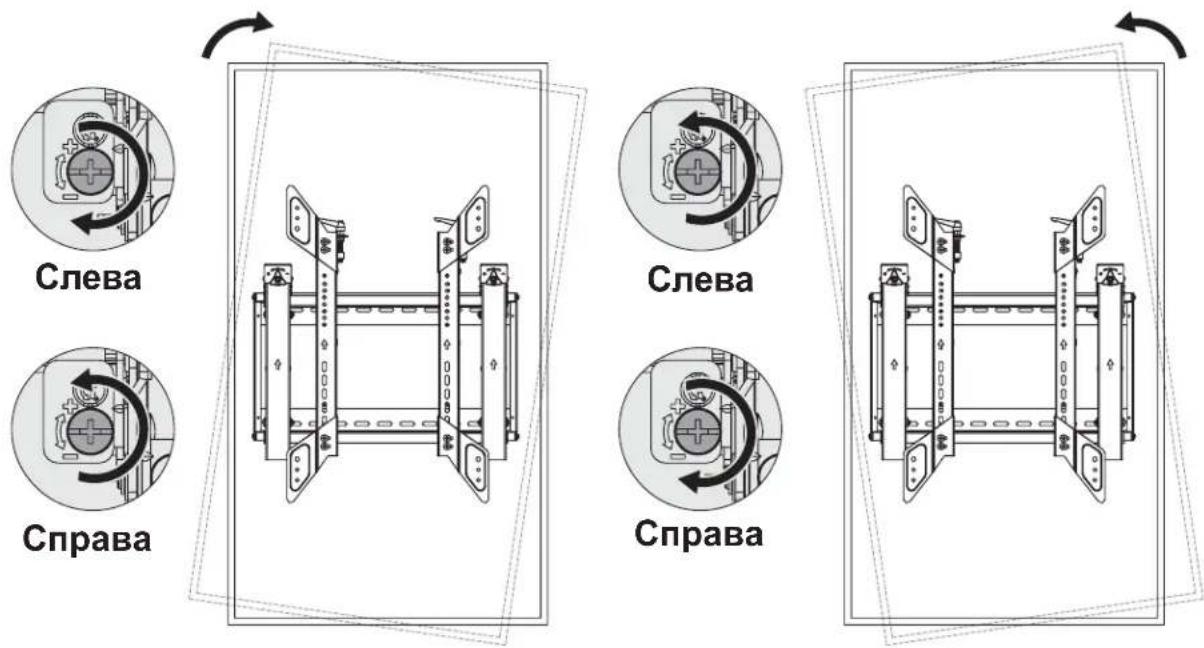

6. Корректировка положения

Для быстрого выравнивания дисплея сдвиньте его влево или вправо.

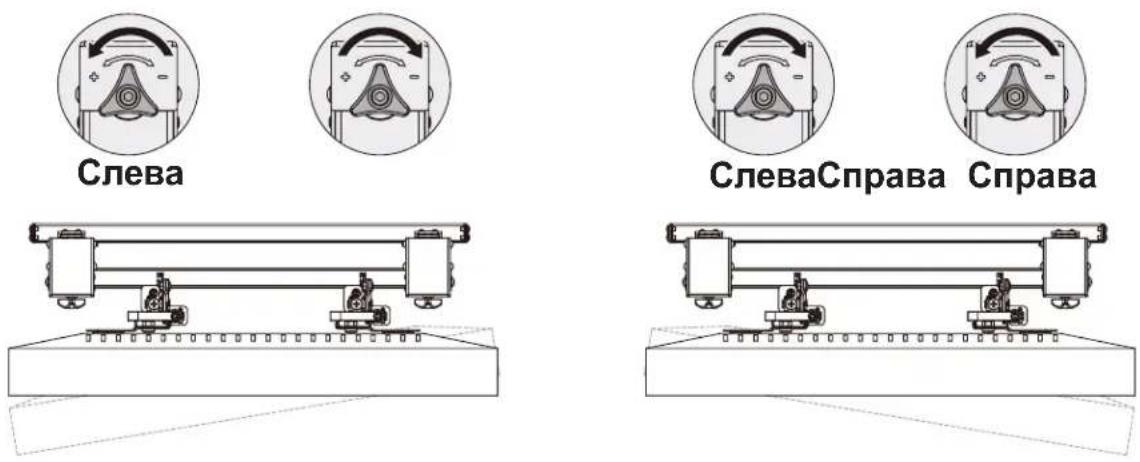

1. Корректировка положения


Слева

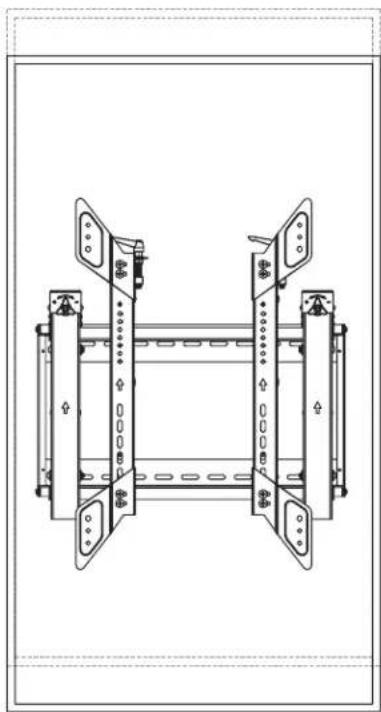

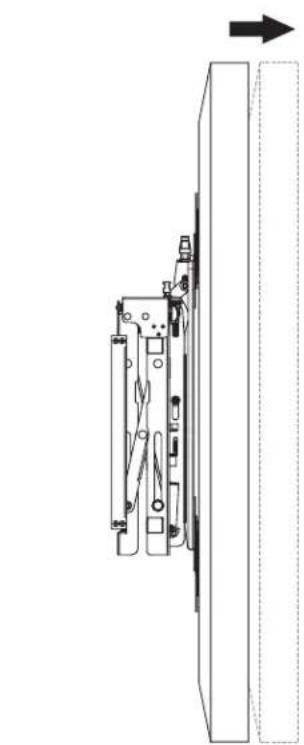

6. Корректировка положения

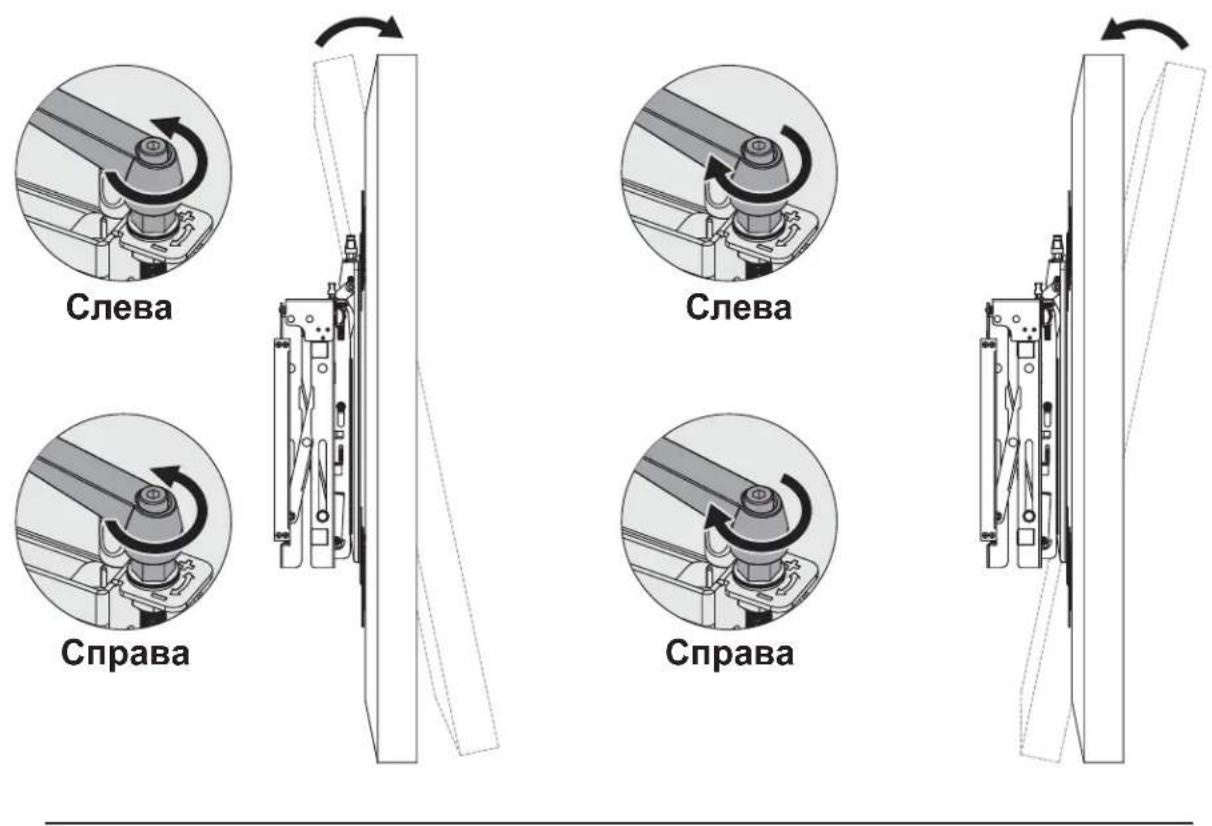

6. Корректировка положения

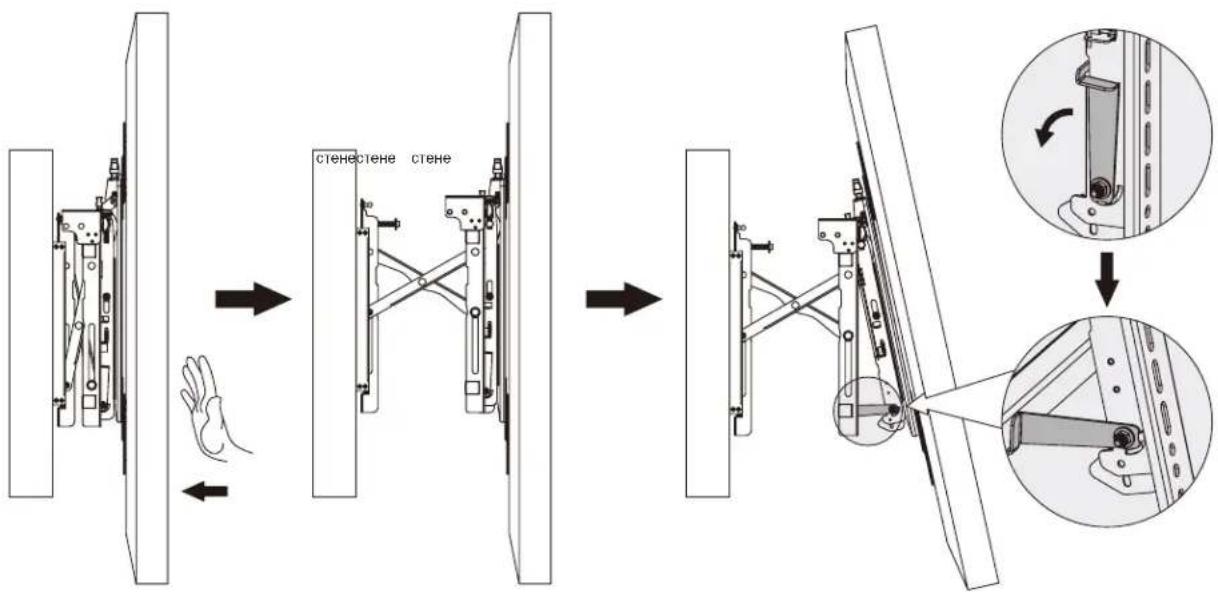

Для выталкивания дисплея надавите на него внутрь, а затем отпустите его.
Опорные подставки обеспечивают доступ в наклонном состоянии в целях упрощения оптимизации кабельных соединений и технического обслуживания.

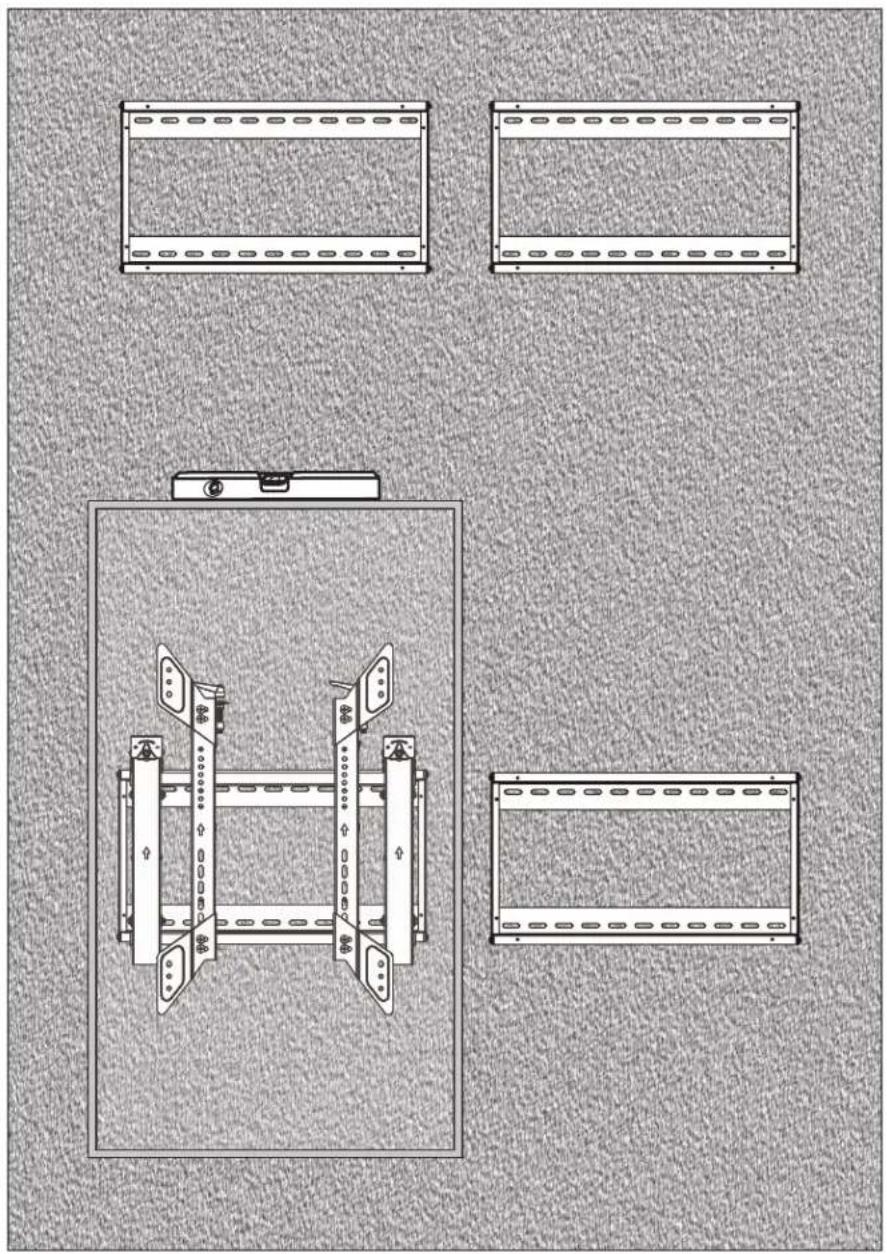

7. Выравнивание дисплеев

Отрегулируйте положение дисплея таким образом, чтобы он располагался ровно в вертикальном и горизонтальном направлениях.

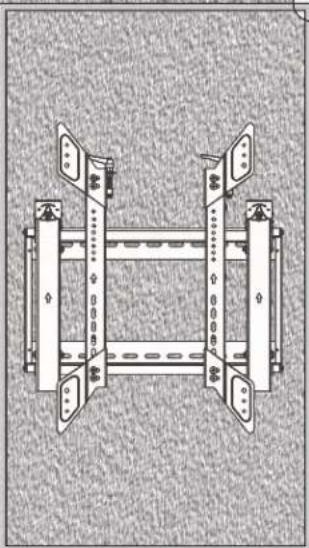

7. Выравнивание дисплеев

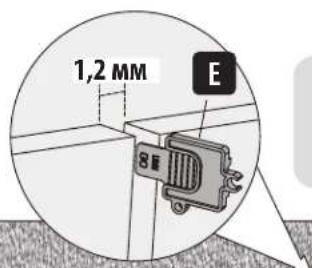

Примечание. Для измерения и сохранения зазора в 1,2 мм Ⓔ между дисплеями используйте пластмассовый фиксатор.

Примечание.

Установка и

регулировка

дисплеев должна

производиться в

порядке номеров,

указанном на

рисунке.

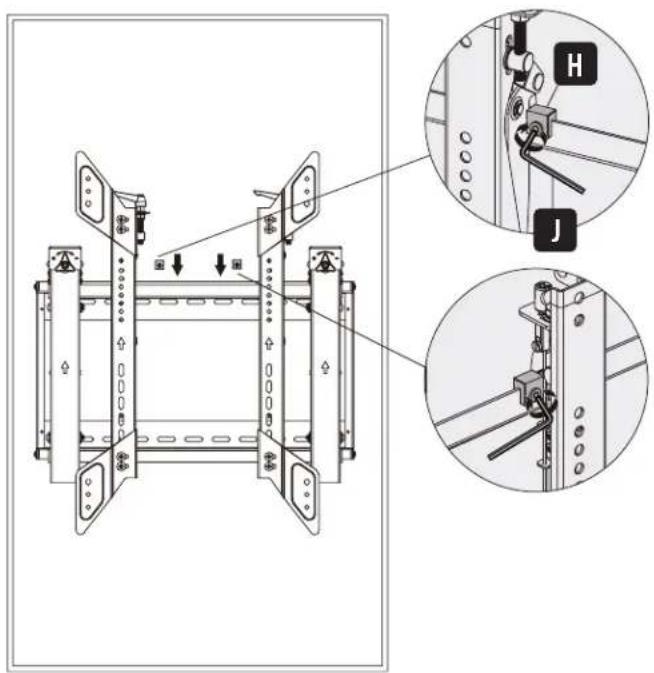

8. Фиксация положений кронштейнов с помощью противоскользящих блоков

Установите оба противоскользящих блока как можно ближе к переходным кронштейнам. Затяните винты на противоскользящих блоках с помощью шестигранного ключа во избежание перемещения дисплея.

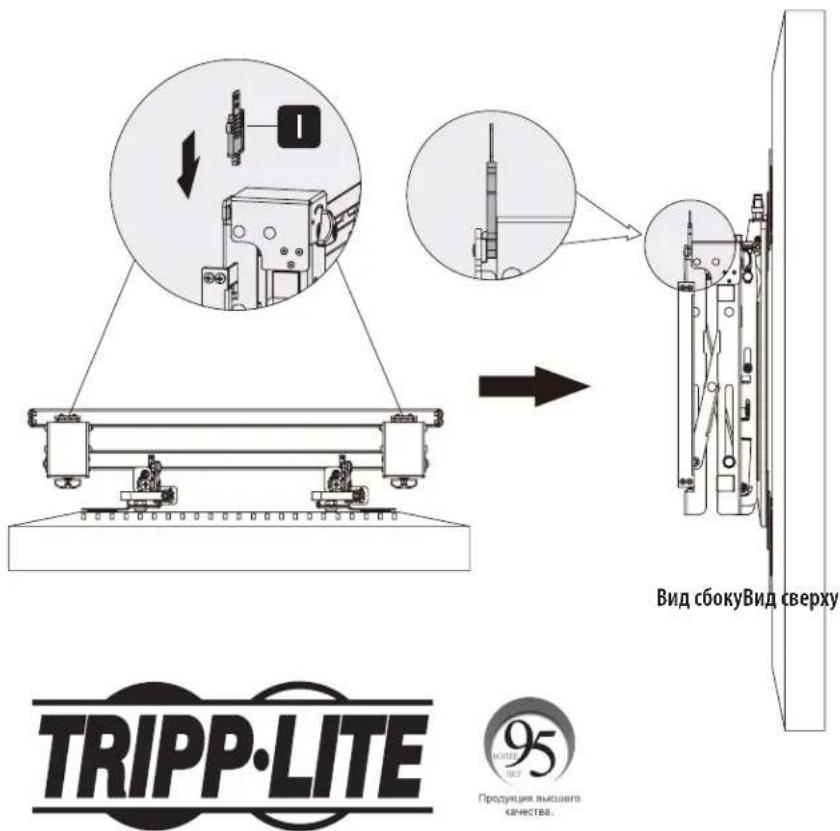

9. Фиксация выдвижного модуля пластмассовыми фиксаторами
