Produkttyp	Wandhalterung für Fernseher
Marke	Tripp Lite
Modell	DWMSCP4570VW
Kompatible Bildschirmgröße	45 bis 70 Zoll
VESA-Norm	400x400, 600x400
Maximale Belastung	80 kg
Material	Stahl
Farbe	Schwarz
Ausrichtung	Querformat
Neigung	Ja, mit Einstellgriffen
Mikrojustierungen	Vertikal, horizontal, vorne/hinten
Verriegelungssystem	Integrierte Verriegelung für Sicherheit
Rutschfeste Blöcke	Ja, enthalten
Kunststoff-Verriegelungsteile	Ja, für 1,2 mm Abstand
Mitgeliefertes Zubehör	Adapterhalterungen, einziehbare Module, Schrauben, Abstandshalter, Sechskantschlüssel
Verwendung	Nur Innenräume
Garantie	5 Jahre eingeschränkt
Wartung	Befestigung regelmäßig überprüfen (alle 3 Monate)
Reparierbarkeit	Ersatzteile über Tripp Lite erhältlich

Häufig gestellte Fragen - DWMSCP4570VW Tripp Lite

Was ist das maximale Gewicht, das diese Wandhalterung tragen kann?

Die Wandhalterung Tripp Lite DWMSCP4570VW unterstützt eine maximale Last von 80 kg. Es ist unbedingt erforderlich, diese Grenze nicht zu überschreiten, um jegliches Risiko von Instabilität zu vermeiden.

Welche VESA-Normen sind kompatibel?

Diese Halterung ist kompatibel mit den VESA-Normen 400x400 und 600x400. Die mitgelieferten Adapter ermöglichen die Anpassung der Montage.

Kann ich diese Halterung an einer Gipskartonwand installieren?

Ja, unter der Voraussetzung, dass die mitgelieferten Betonanker verwendet werden und die Wand das Gesamtgewicht tragen kann. Bei Hohlwänden wird empfohlen, die Halterung auf Ständern zu befestigen.

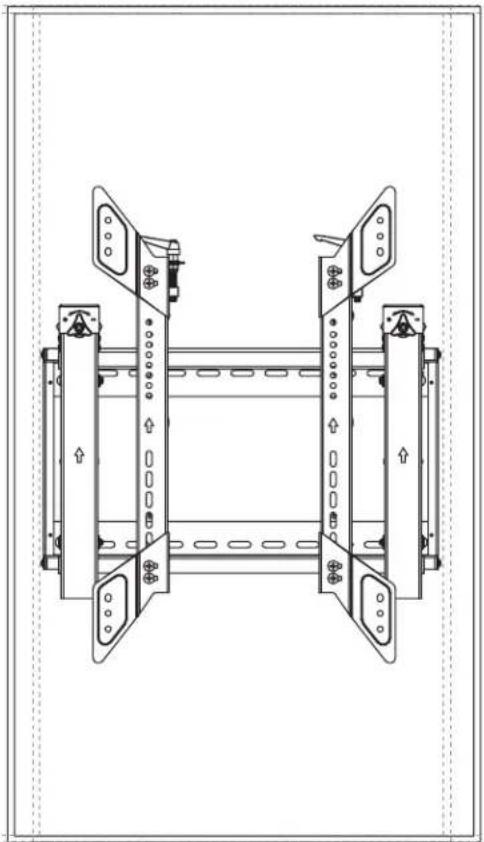

Wie stelle ich die Neigung des Bildschirms ein?

Verwenden Sie die Einstellgriffe hinter dem Bildschirm, um ihn nach vorne oder hinten zu neigen. Mikrojustierungsschrauben ermöglichen eine feine horizontale und vertikale Einstellung.

Wird die Halterung mit einem Verriegelungssystem geliefert?

Ja, ein Schloss ist enthalten, um den Bildschirm zu sichern und unbefugtes Entfernen zu verhindern.

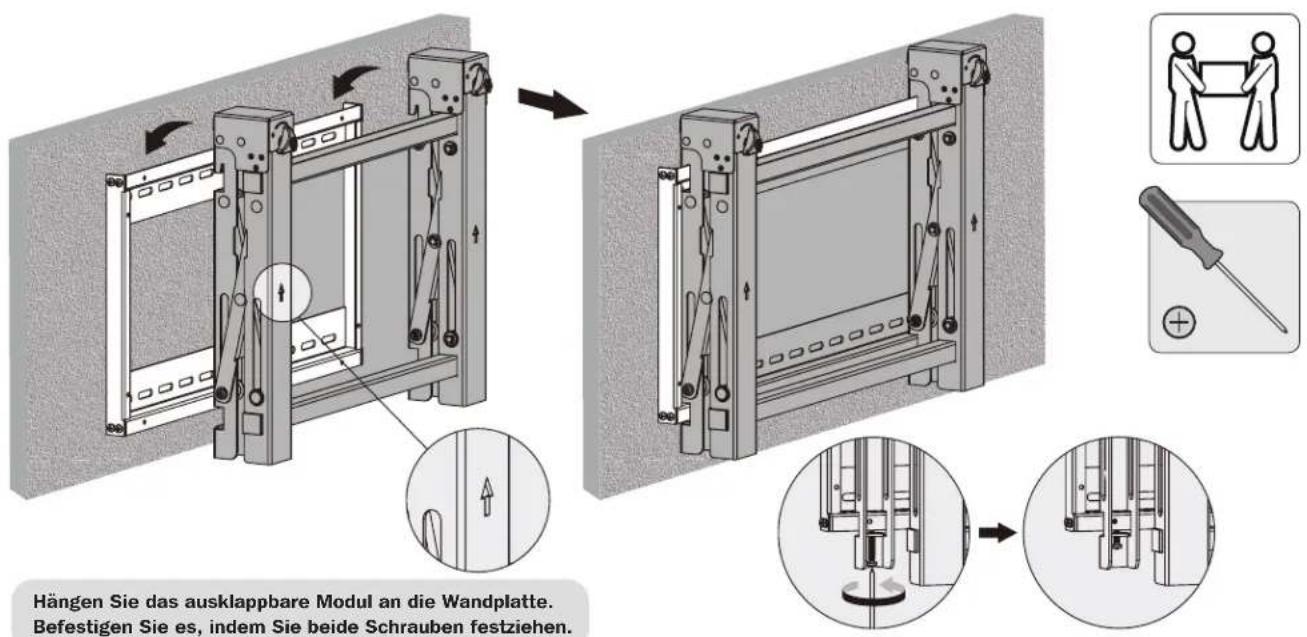

Wie installiere ich das einziehbare Modul?

Entfernen Sie zuerst die Schutzabdeckungen, hängen Sie dann das Modul an die Wandplatte und ziehen Sie die beiden Befestigungsschrauben fest. Konsultieren Sie das Handbuch für detaillierte Schritte.

Welche Werkzeuge werden für die Installation benötigt?

Die erforderlichen Werkzeuge umfassen einen Schraubendreher, eine Bohrmaschine (für Beton oder Holz), eine Wasserwaage und den mitgelieferten Sechskantschlüssel.

Kann ich diese Halterung im Freien verwenden?

Nein, dieses Produkt ist nur für die Innenanwendung konzipiert. Die Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen.

Wie kann ich mehrere Bildschirme für eine Videowand beabstanden?

Verwenden Sie die mitgelieferten Kunststoff-Verriegelungsteile, um einen Abstand von 1,2 mm zwischen den Bildschirmen zu halten. Installieren und justieren Sie die Bildschirme in der angegebenen numerischen Reihenfolge.

Was tun, wenn Teile fehlen?

Überprüfen Sie die Komponentenliste in der Anleitung. Bei fehlenden Teilen kontaktieren Sie den Tripp Lite Support unter tripplite.com/support.

BEDIENUNGSANLEITUNG DWMSCP4570VW Tripp Lite

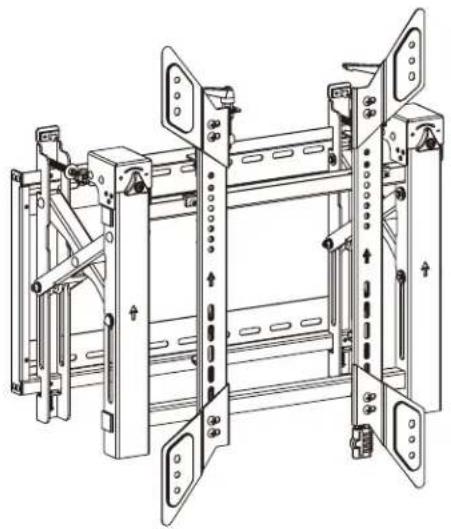

Hochformat-Videowand mit Sicherheit

Modell: DWMSCP4570VW

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

200x200/300x300 200x400/400x400 400x600

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

VORSICHT

• Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen. Beginnen Sie nicht mit der Installation, bevor Sie die Anweisungen und Warnhinweise in dieser Montageanleitung gelesen und verstanden haben. Wenden Sie sich bei Fragen zu dieser Anleitung oder diesen Warnhinweisen bitte an den Tripp Lite Support.
• Die Verwendung mit Produkten, die schwerer als die angegebenen Nenngewichte sind, kann zu Instabilität und damit zu Verletzungen führen.
• Halterungen müssen wie in dieser Anleitung angegeben angebracht werden. Eine unsachgemäße Installation kann zu Schäden oder schweren Verletzungen führen.
• Es sind Sicherheitseinrichtungen und geeignete Werkzeuge zu verwenden. Dieses Produkt sollte nur von Fachleuten installiert werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie die im Lieferumfang enthaltenen Befestigungsschrauben und ziehen Sie diese fest, aber NICHT zu fest an. Durch zu festes Anziehen können die Komponenten beschädigt werden. Dadurch wurde die Haltekraft stark reduziert.
• Dieses Produkt enthält Kleinteile, die beim Verschlucken zu Erstickungsgefahr führen können. Diese Teile von Kindern fernhalten.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.
• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. (Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Die Fotos können von den tatsächlichen Produkten leicht abweichen.

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

Ausklappbares Modul (x1)

E

VESA-Adapter (x2)

K

Schloss (x1)

Paket P

F

M8-Mutter (x8)

G

M8x12 (x8)

H

Antirutschblock (x2)

I

Kunststoff- Verriegelungsteil (x2)

J

Kleiner Abstandhalter (x8)

M-H

Großer Abstandhalter (x4)

Paket W

W-A

ST6.3x55 (x6)

W-B

Betonbolzen (6 x)

W-C

D6 Beilagscheibe (6 x)

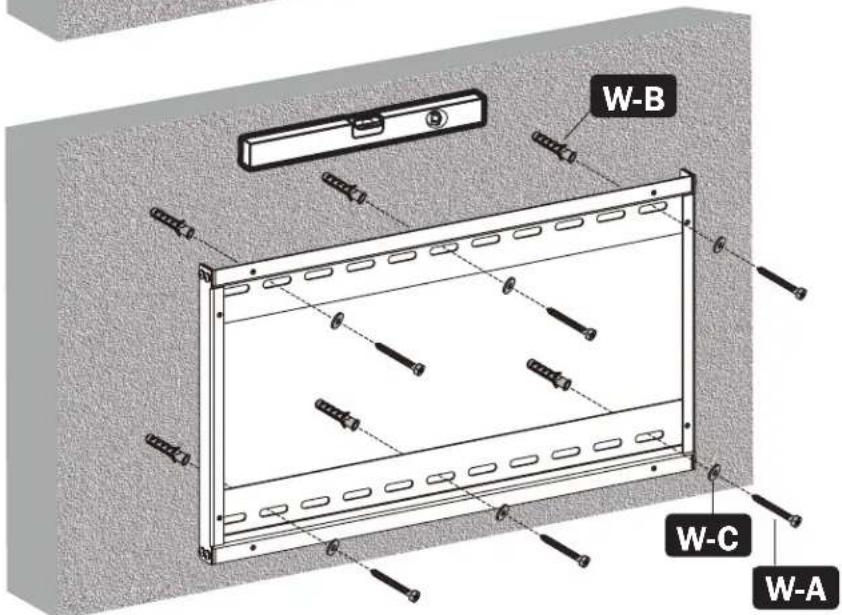

1. Wandmontage an Stein- und Betonwänden

WARNUNG

Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und alle zugehörigen Komponenten tragen kann.

Schrauben
Sie die
Wandhalterung
an der Wand
fest.

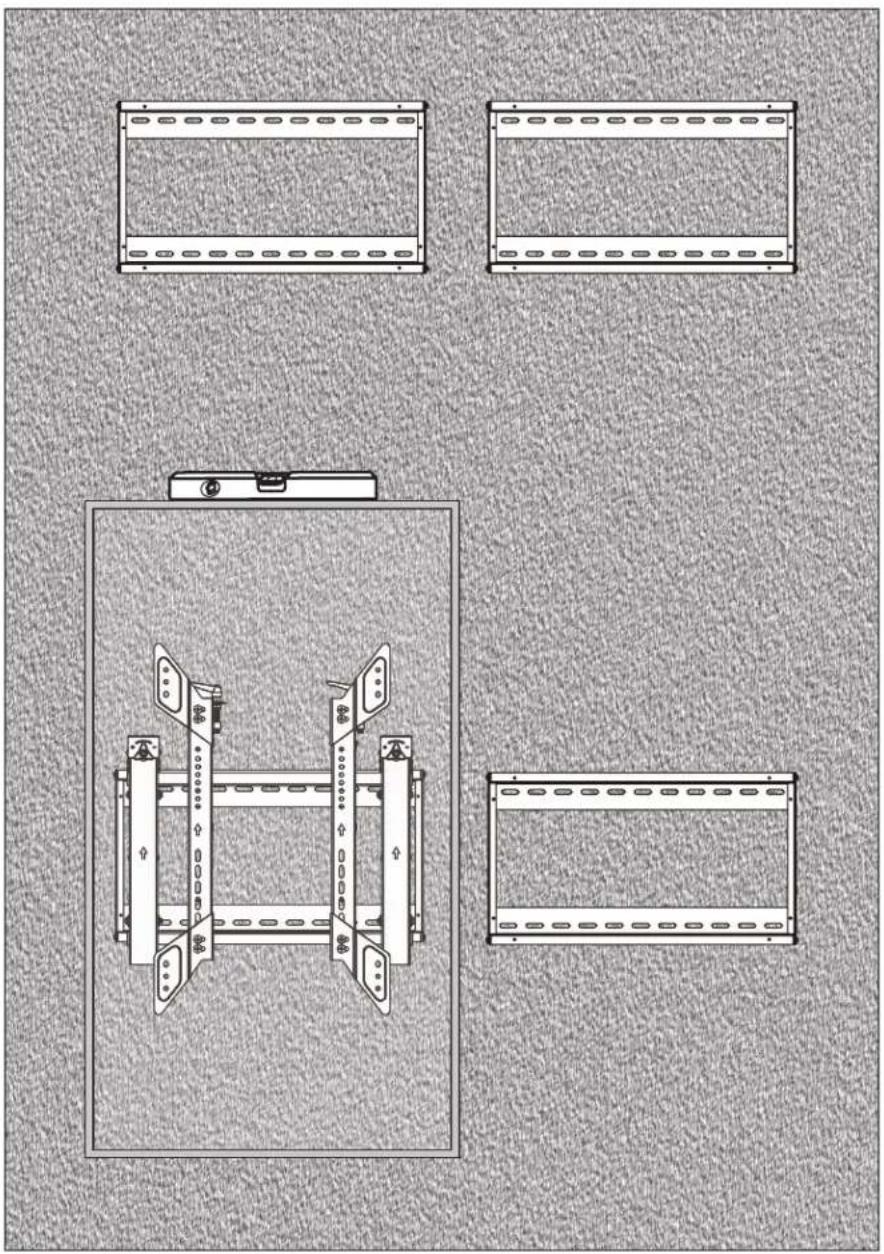

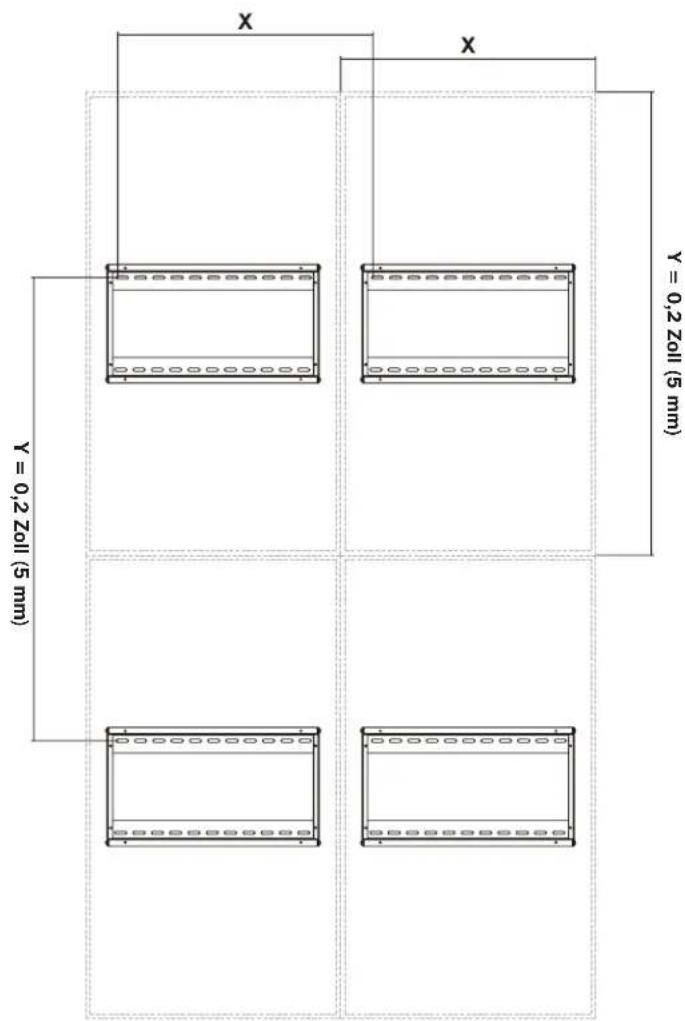

2. Videowand-Installation (Montagefläche wie unten abgebildet)

X=Länge des Bildschirms Y=Höhe des Bildschirms

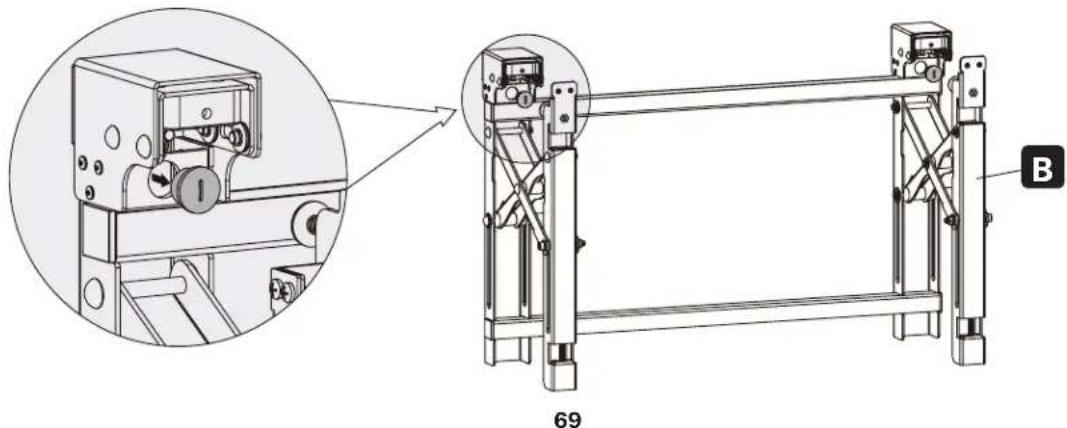

3. Installation des ausklappbaren Moduls

Entfernen Sie die Kappen, bevor Sie das ausklappbare Modul installieren.

3. Installation des ausklappbaren Moduls

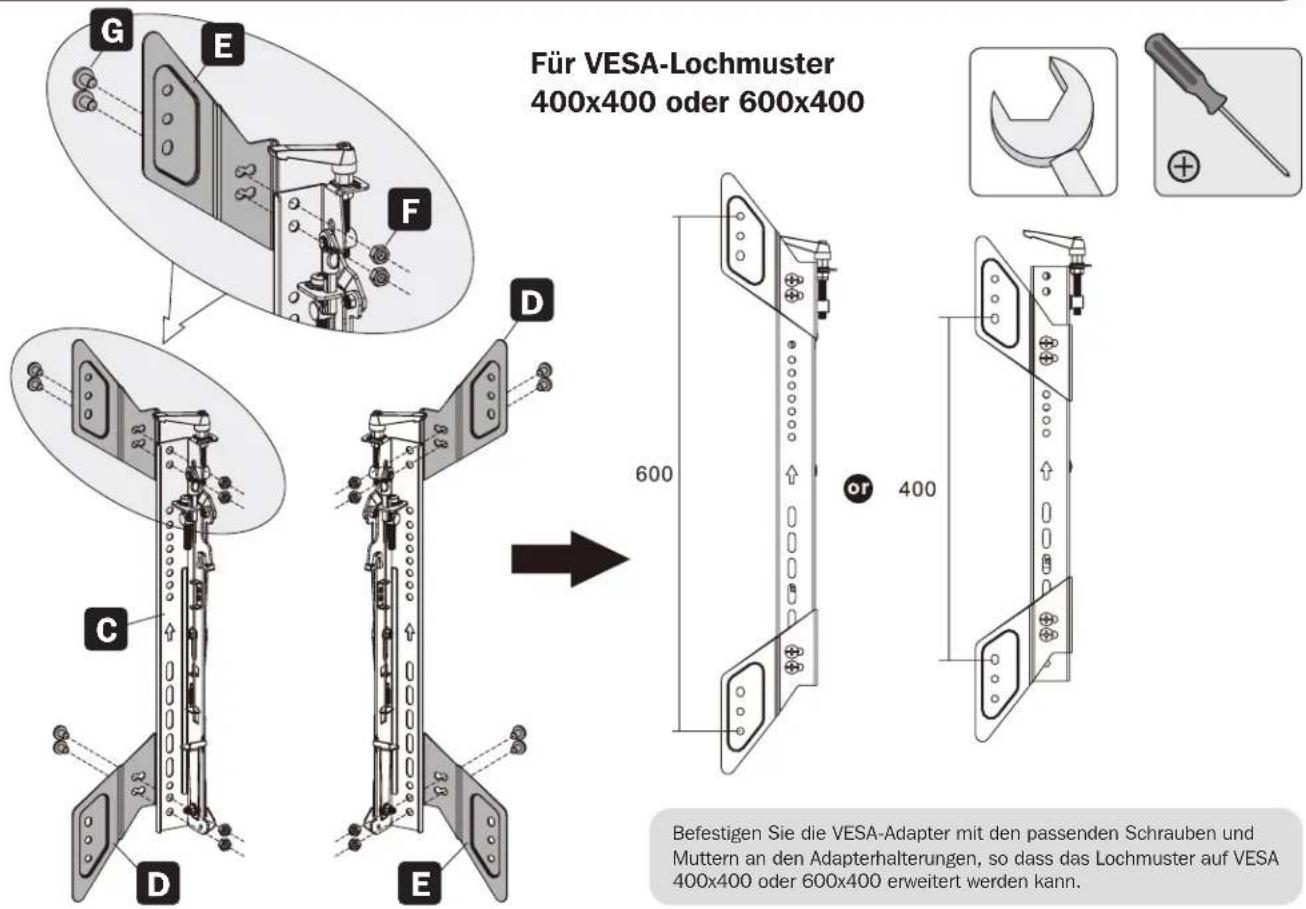

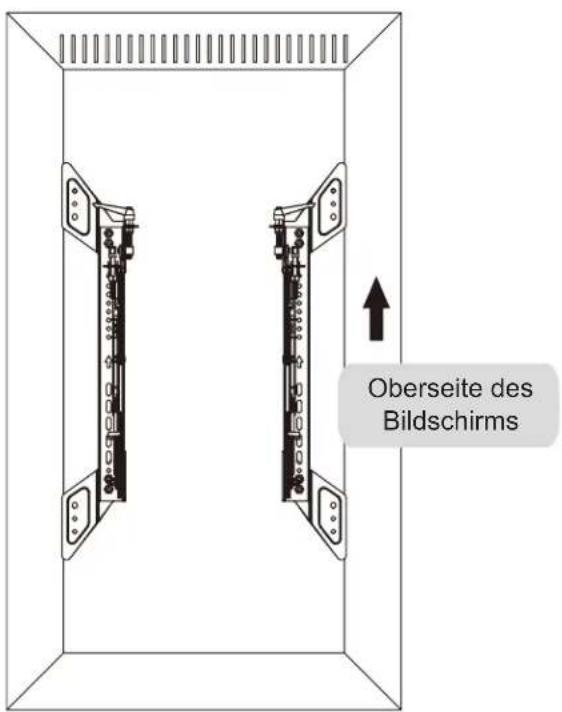

4. Installation der Adapterhalterungen

4. Installation der Adapterhalterungen

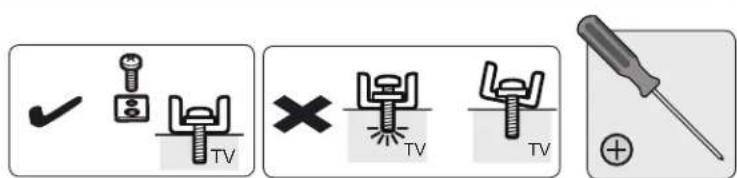

4.1 Für Bildschirme mit glatter Rückseite

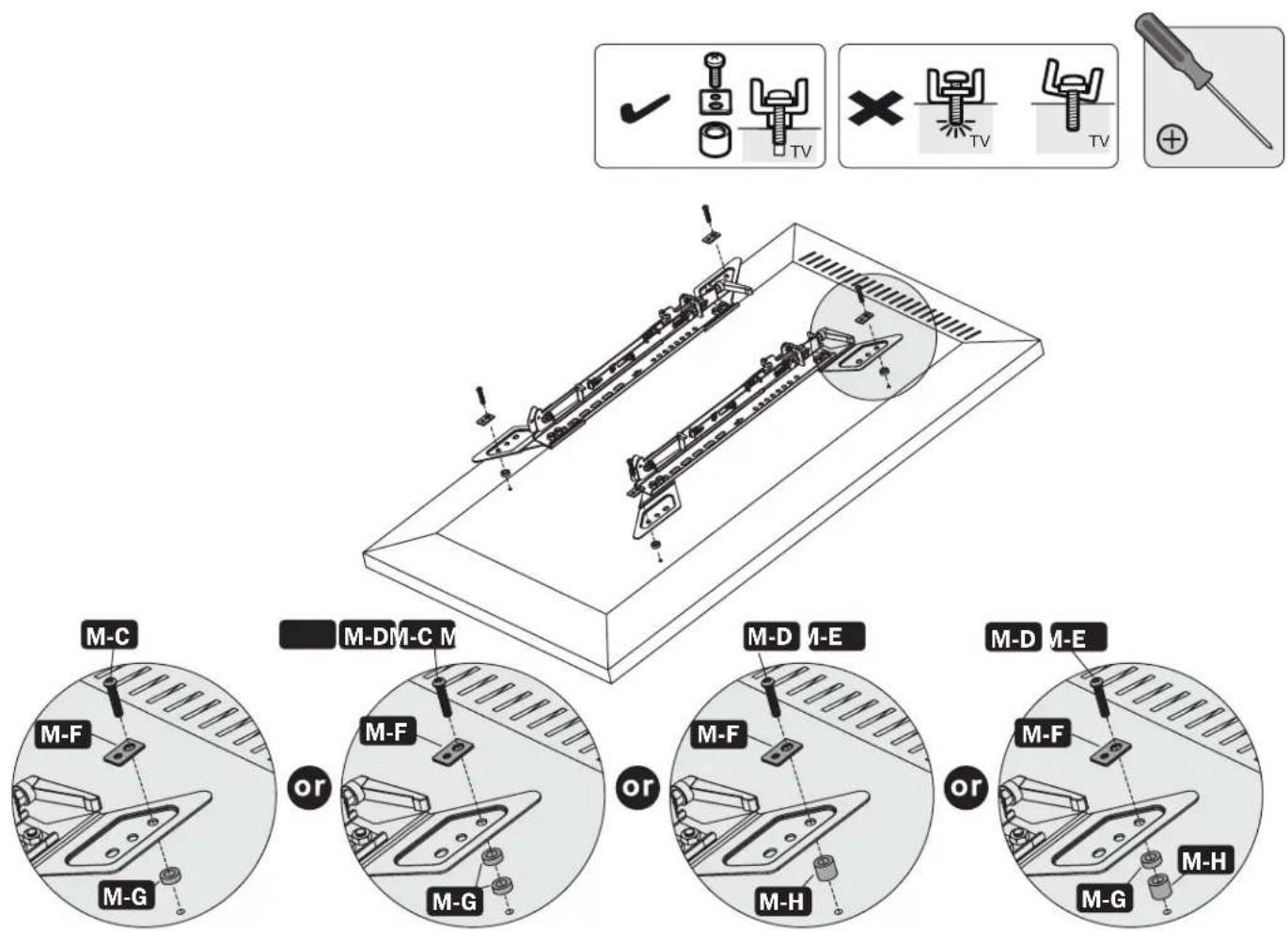

4.2 Für vorstehende Bildschirme oder Bildschirme mit vertiefter Rückseite

• Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).
• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen am Bildschirm fest.

Ziehen Sie die Schrauben fest, aber nicht zu fest an.

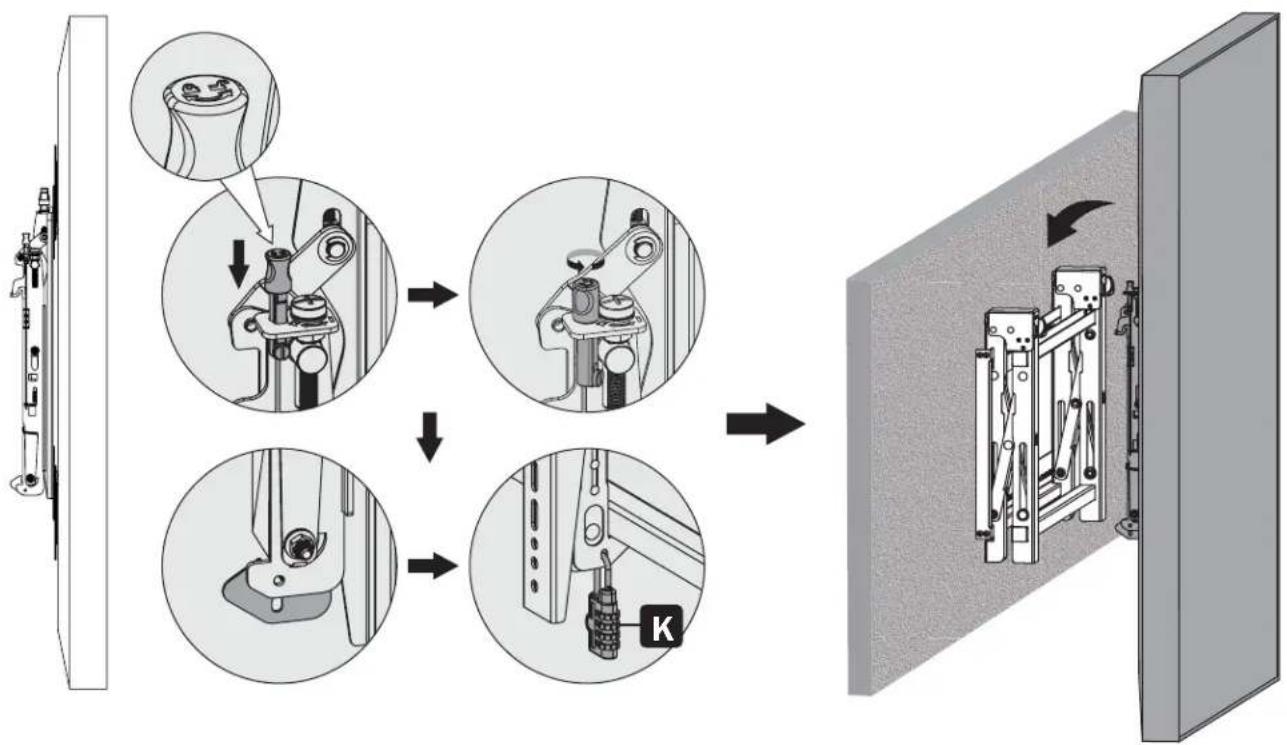

5. Einhängen des Bildschirms an das ausklappbare Modul

Hinweise:

• Bevor Sie den Bildschirm einhängen, stellen Sie sicher, dass die Knöpfe in die Entsperrungsposition gedreht sind.
• Heben Sie den Bildschirm vorsichtig an und hängen Sie ihn an das ausklappbare Modul. Drehen Sie die Knöpfe in die Verriegelungsposition, um den Bildschirm zu befestigen.
• Verwenden Sie die Verriegelung, um zu verhindern, dass der Bildschirm aus der Halterung entfernt wird.

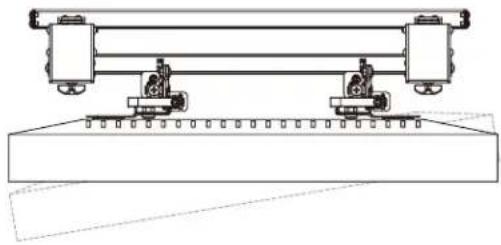

6. Einstellung

Zum schnellen Ausrichten

drücken Sie den

Bildschirm nach links oder rechts.

6. Einstellung

Links LinksRechts Rechts

Um den Bildschirm auszuklappen, drücken Sie ihn nach innen und lassen Sie ihn los. Ständer bieten Neigungszugang für einfaches Kabelmanagement und Wartung.

7. Ausrichten der Bildschirme

Stellen Sie den Bildschirm so ein, dass er in vertikaler und horizontaler Richtung ausgerichtet bleibt.

7. Ausrichten der Bildschirme

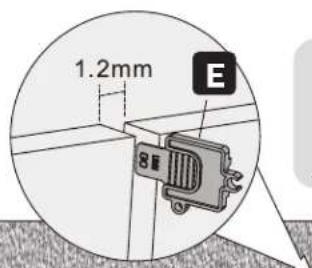

Hinweis: Verwenden Sie das Kunststoff-

Verriegelungsteil E, um einen Abstand von 1,2 mm zwischen den Bildschirmen zu messen und beizubehalten.

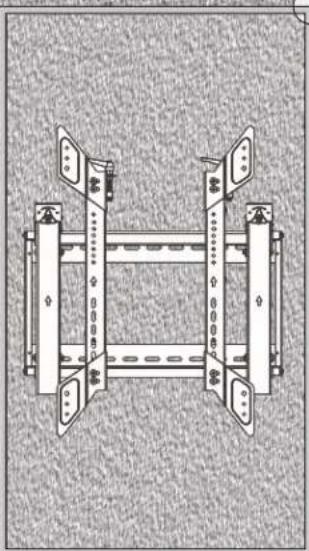

Hinweis:

Installieren

und richten

Sie die

Bildschirme in

der gezeigten

Reihenfolge

aus.

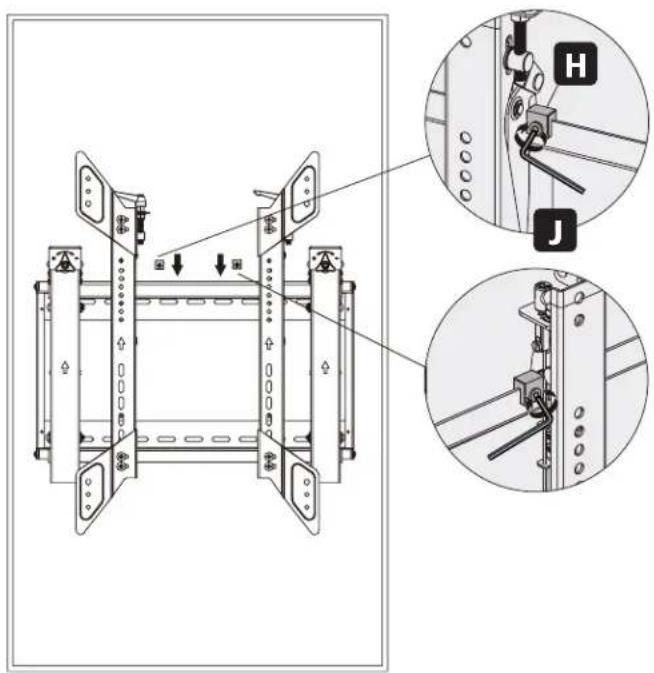

8. Festlegen der Halterungspositionen mit den Antirutschblöcken

Installieren Sie beide Antirutschblöcke so nah wie möglich an den Adapterhalterungen. Ziehen Sie die Schrauben mit einem Sechskantschlüssel an den Antirutschblöcken fest, um zu verhindern, dass sich der Bildschirm bewegt.

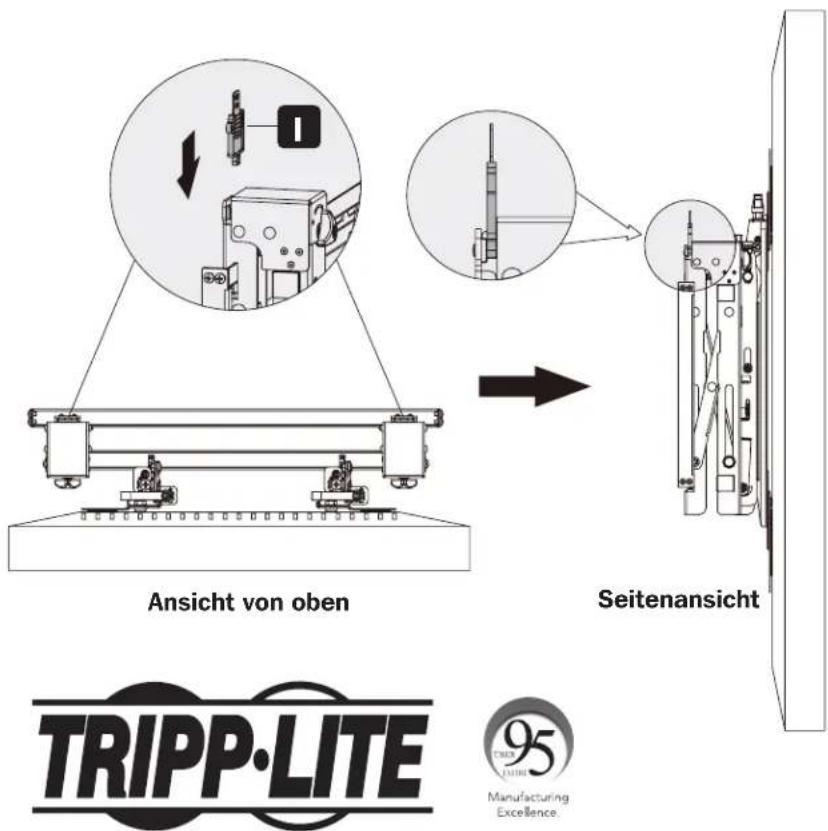

9. Verriegeln Sie das ausklappbare Modul mit den Kunststoff-Verriegelungsteilen
