Produkttyp	Sitz-Steh-Arbeitsplatz für Einzelbildschirm
Marke	Tripp Lite
Modell	WWSS1332C
VESA-Kompatibilität	VESA-Platten (Schrauben, Unterlegscheiben und Abstandshalter im Lieferumfang)
Montagemethoden	Befestigung mit Klemme für Tisch oder Kabelführungsmontage
Enthaltene Komponenten	Stützarm, Mast, Tastaturablage, obere und untere Klemme, Kabeldurchführungen, Montageplatte, Schrauben, Abstandshalter, Innensechskantschlüssel
Bildschirmhöhe verstellbar	Ja, mit Spannungsanpassung zum Ausgleich des Gewichts
Neigung verstellbar	Ja, durch Anziehen einer Schraube oder eines Knopfes
Drehung	Nicht angegeben, wahrscheinlich fest
Material	Stahl (Schätzung)
Maximale Tragfähigkeit	Nicht angegeben, geeignet für mittelgroße Bildschirme (Schätzung 8-12 kg)
Kompatible Bildschirmgrößen	Bis zu 32 Zoll (Schätzung basierend auf dem Modell)
Tastaturablage	Im Lieferumfang enthalten, Befestigung am Mast
Kabelmanagement	Kabelbinder im Lieferumfang
Stromversorgung	Keine (mechanische Montage)
Empfohlene Wartung	Sicherheit alle 3 Monate überprüfen
Garantie	Eingeschränkte Garantie für 5 Jahre
Support	Besuchen Sie tripplite.eaton.com/support
Ursprungsland	Nicht angegeben
Farbe	Nicht angegeben (wahrscheinlich schwarz)

Häufig gestellte Fragen - WWSS1332C Tripp Lite

Wie installiere ich die Wandhalterung WWSS1332C?

Es stehen zwei Montagemöglichkeiten zur Verfügung: Befestigung mit Klemme an der Tischkante (Schritte 1a-1 bis 1a-4) oder Kabelführungsmontage (Schritte 1b-1 bis 1b-2). Befolgen Sie die Anweisungen in der Anleitung, beginnend auf Seite 23 oder 25 je nach gewählter Option.

Welche Art von Bildschirm kann ich verwenden?

Die Halterung ist für einen einzelnen Bildschirm mit VESA-Montagelöchern ausgelegt. Verwenden Sie die mitgelieferten Schrauben, Unterlegscheiben und Abstandshalter, um die VESA-Platte auf der Rückseite des Bildschirms zu befestigen. Das Gewicht des Bildschirms muss mit der einstellbaren Spannung des Arms kompatibel sein.

Wie stelle ich die Spannung des Stützarms ein?

Verwenden Sie den mitgelieferten 6-mm-Innensechskantschlüssel, um die Einstellschraube zu drehen. Wenn der Bildschirm absinkt, drehen Sie in Richtung des „+“-Symbols; wenn er steigt, drehen Sie in Richtung des „-“-Symbols. Halten Sie den Arm während der Einstellung waagerecht.

Kann ich diese Halterung an einem Glastisch verwenden?

Es wird davon abgeraten, die Klemmenbefestigung an einem zerbrechlichen Glastisch zu verwenden. Bevorzugen Sie bei empfindlichen Oberflächen möglichst die Kabelführungsmontage oder überprüfen Sie, ob der Tisch das Gewicht und den Druck der Klemme tragen kann.

Wie reinige und warte ich die Halterung?

Überprüfen Sie alle drei Monate, ob alle Befestigungen fest angezogen sind und die Halterung in gutem Zustand ist. Reinigen Sie sie mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel.

Was tun, wenn Teile fehlen?

Überprüfen Sie die Komponentenliste in der Anleitung. Wenn ein Teil fehlt, wenden Sie sich an den Tripp Lite-Support unter tripplite.eaton.com/support.

Was ist die maximale Tragfähigkeit?

Die Anleitung gibt keine genaue Gewichtsgrenze an, aber das Spannungseinstellsystem ermöglicht es, die Halterung an das Gewicht des Bildschirms anzupassen. In der Praxis eignet sie sich für Standard-Bürodisplays bis etwa 10-12 kg.

Kann ich den Bildschirm in den Hochformatmodus drehen?

Die Halterung scheint nur eine Neigungseinstellung (Tilt) zu ermöglichen, keine vollständige Drehung. Die VESA-Platte ist fest, daher wird der Hochformatmodus nicht unterstützt.

Wie befestige ich die Tastaturablage?

Die Tastaturablage wird mit den mitgelieferten Klemmen und Schrauben am Stützmast befestigt. Befolgen Sie Schritt 3 der Anleitung: Richten Sie die Ablage aus und ziehen Sie die Schrauben mit dem Innensechskantschlüssel fest.

Ist die Halterung mit einem gebogenen Monitor kompatibel?

Ja, sofern der Monitor über standardmäßige VESA-Löcher verfügt. Die Montageplatte passt auf die Rückseite des Bildschirms. Allerdings ist der Arm gerade, sodass der Neigungswinkel möglicherweise angepasst werden muss.

BEDIENUNGSANLEITUNG WWSS1332C Tripp Lite

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN (8 kg). ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN!

English 1

Español 11

Français 21

Русский 31

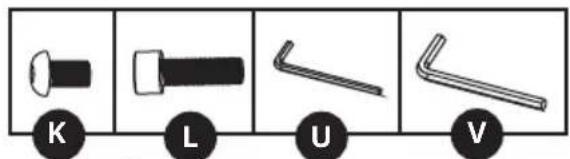

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie Tripplite.Eaton.com/support.

Kabeldurchführungs- halterungsplatte

x1

H

Druckplatte

x2

1

M8 × 105

x2

J

M6×10

x4

K

M6×12

x4

L

M8×25

x2

M

M4×12

x4

N

M5×12

x4

0

M4×16

x4

P

M5×16

x4

Q

5×12×1

x4

R

D8

x2

S

8 x 5 Abstandshalter

x4

T

M8

x2

U

4 mm Inbusschlüssel

x1

V

6 mm Inbusschlüssel

x1

W

Schraubenschlüssel

x1

Die Arbeitsstation mit Schreibtisch zum Sitzen/Stehen für einen Bildschirm WWSS1332C bietet zwei verschiedene Montageoptionen: Schreibtischklemme oder Kabeldurchführungshalterung. Für eine einfache, bequeme Montage und ein ebensolches späteres Entfernen eignet sich die Schreibtischklemmenmontage am besten. Für eine dauerhafte Montage ist die Option Kabeldurchführungshalterung am besten geeignet.

Schreibtischklemmenmontage – Folgen Sie den untenstehend beschriebenen Schritten 1a-1 bisà 1a-4.

Kabeldurchführungshalterung – Gehen Sie zu Seite 45 und folgen Sie den Schritten 1b-1 bisà 1b-2.

Schritt 2 für beide Halterungsoptionen beginnt auf Seite 46.

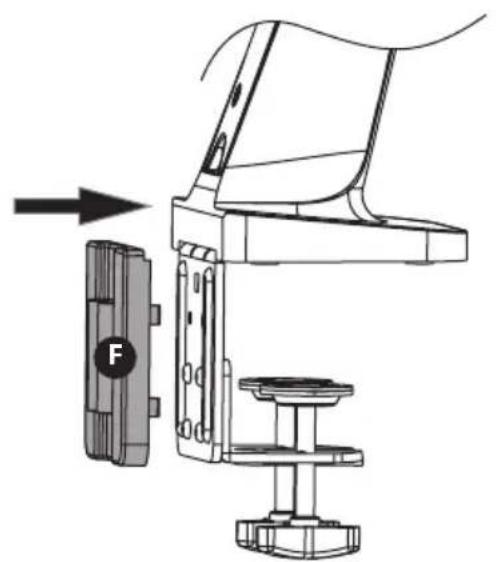

Montageoption Schreibtischklemme

Hinweis: Montagehinweise für die Kabeldurchführungshalterung finden Sie auf Seite 45.

Montageoption Schreibtischklemme

1a-3

Um mit Montageschritt 2 fortzufahren, gehen Sie zu Seite 46.

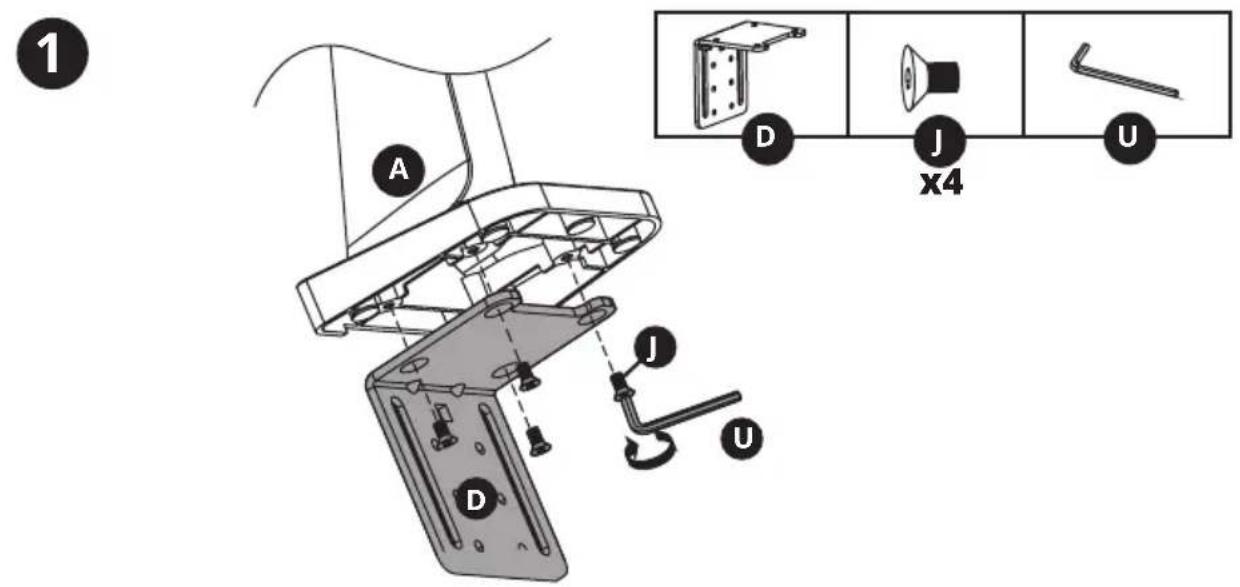

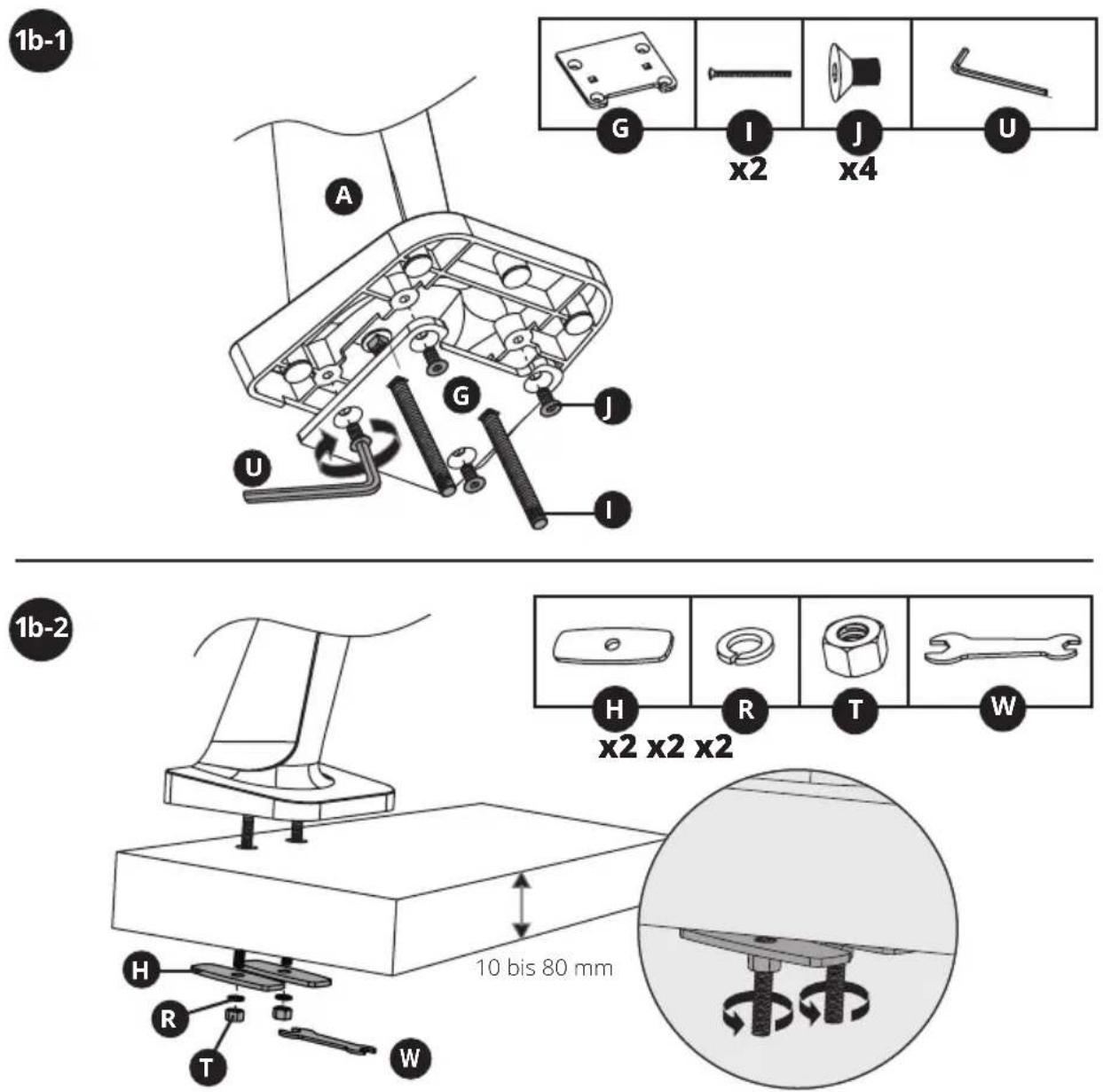

Montageoption Kabeldurchführungshalterung

Hinweis: Montagehinweise für die Klemme finden Sie auf der Seite 43.

Um mit Montageschritt 2 fortzufahren, gehen Sie zu Seite 46.

Montage der Schreibtischklemme/ Kabeldurchführungshalterung

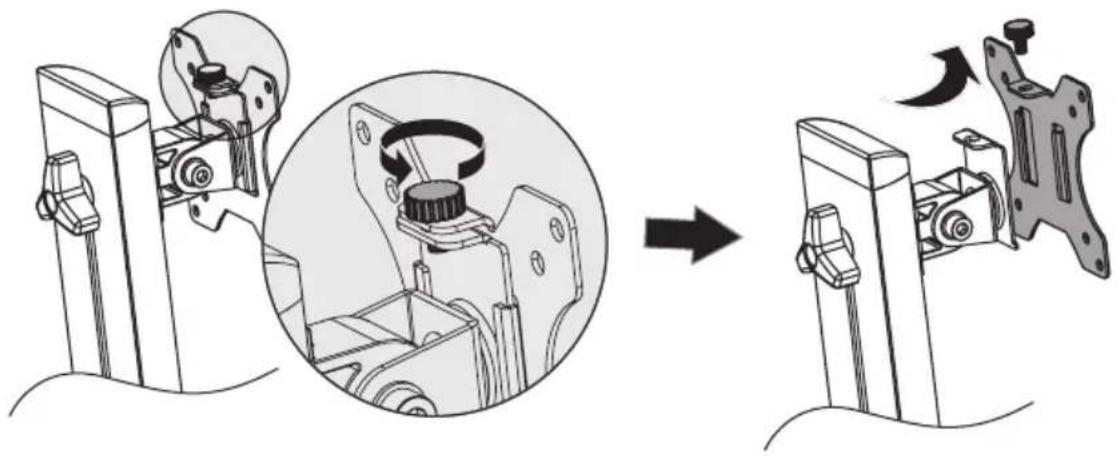

Entfernen Sie die VESA-Platte vom Trägermast

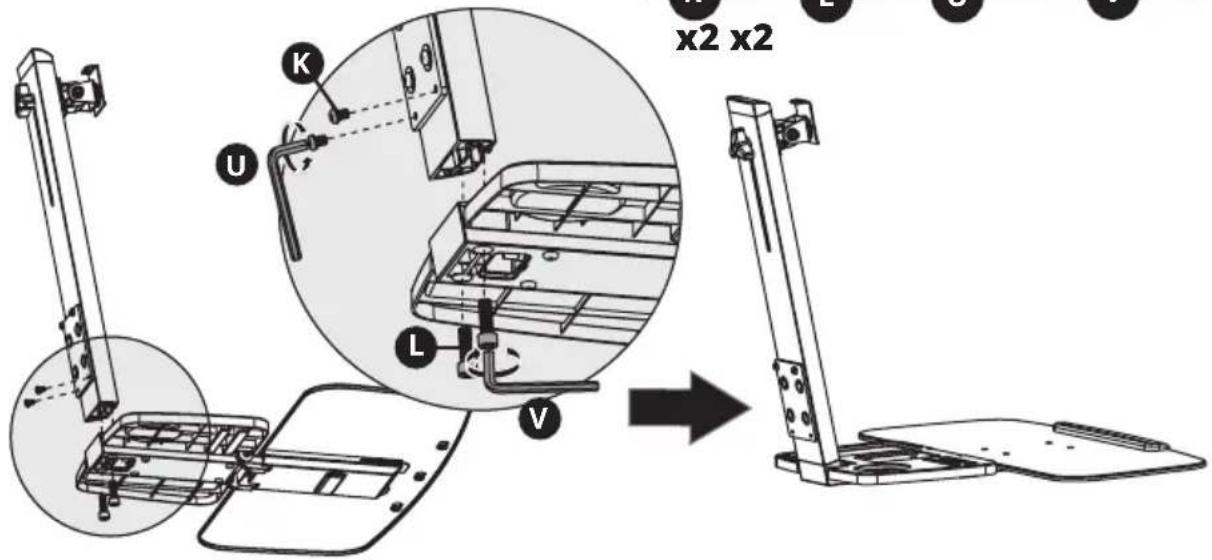

Befestigen Sie die Tastaturablage am Trägermast

Montage der Schreibtischklemme/ Kabeldurchführungshalterung

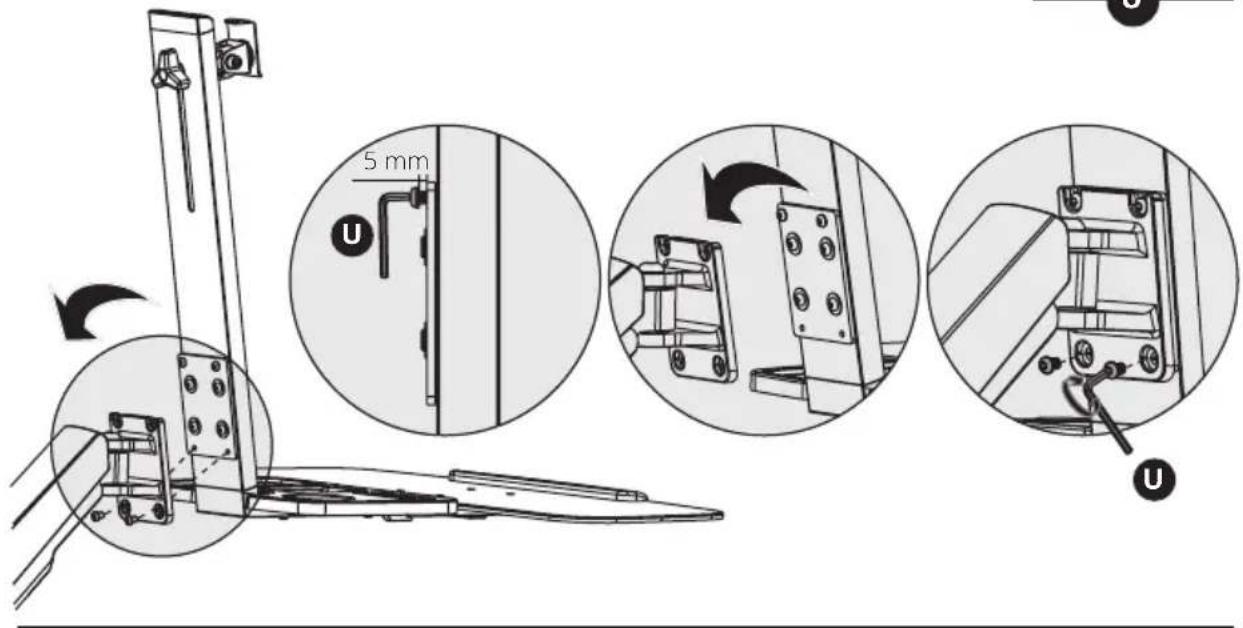

Bringen Sie die Tastaturablage und die Trägermastbaugruppe am Trägerarm an

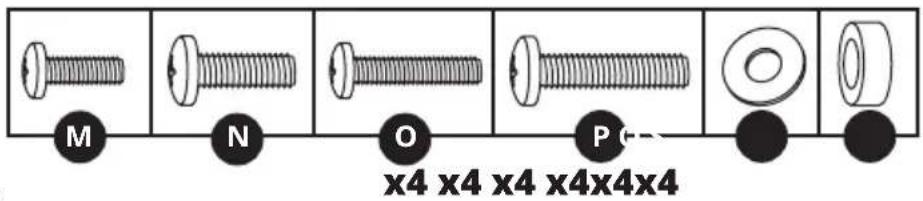

Bringen Sie die VESA-Platte an der Rückseite des Bildschirms an

Hinweis: Die VESA-Platte unter Verwendung der geeigneten Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich) fest am Bildschirm anschrauben.

Die Schrauben nicht überdrehen.

Montage der Schreibtischklemme/ Kabeldurchführungshalterung

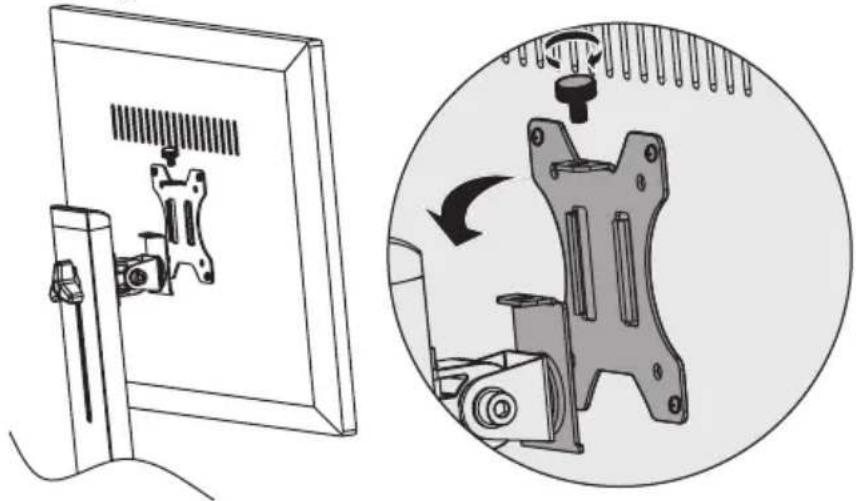

Schieben Sie die VESA-Platte und den Bildschirm auf den Trägermast

Mit Hilfe eines Assistenten oder einer mechanischen Hebevorrichtung den Bildschirm mit der daran befestigten VESA-Platte anheben. Schieben Sie die VESA-Platte über die Trägermasthalterung. Bringen Sie den oberen Knopf erneut an, um die VESA-Platte zu befestigen (in Schritt 1 entfernt).

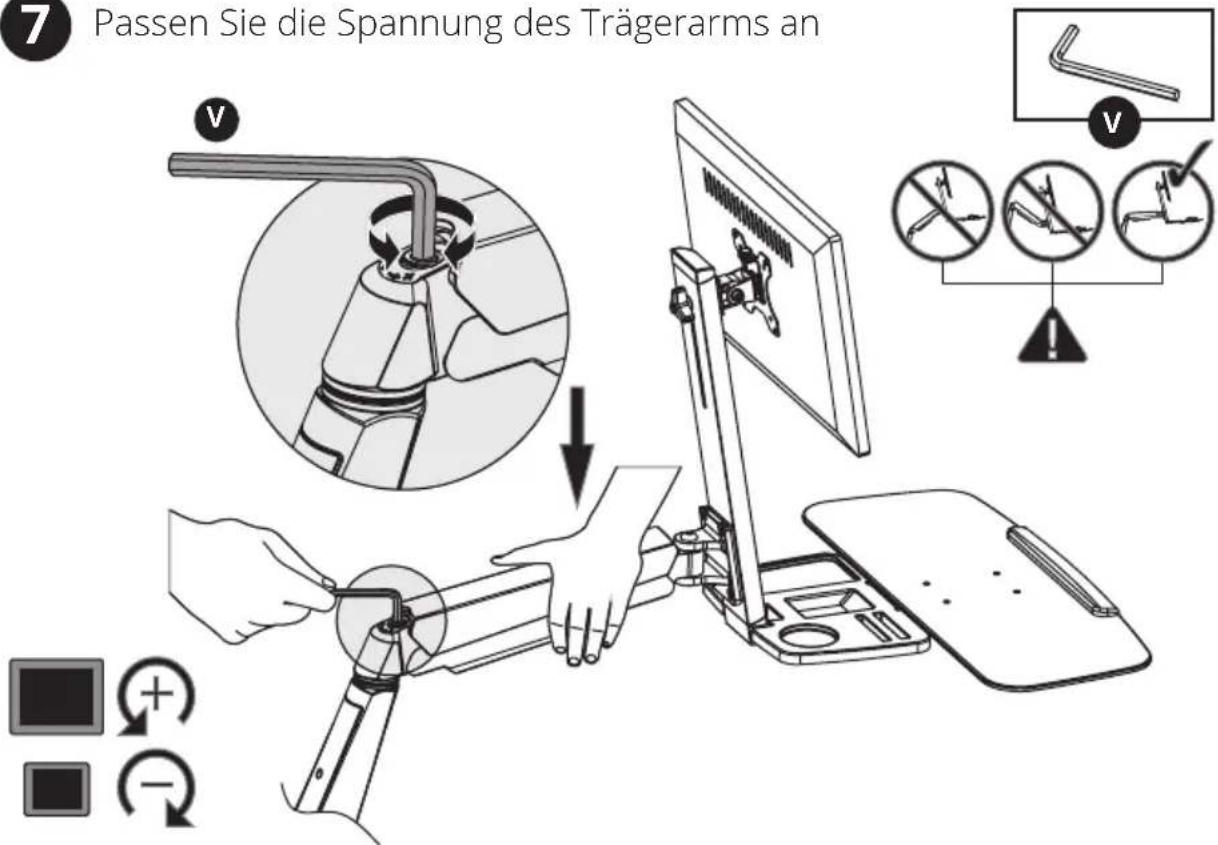

Passen Sie die Spannung des Trägerarms an

Bei allen Nachzieharbeiten die richtige Stellung des Wandbefestigungsarms beibehalten. Je nach Gewicht des montierten Bildschirms kann ein leichtes Lockern oder Nachziehen der Einstellschrauben mit dem mitgelieferten 6 mm Inbusschlüssel erforderlich sein. Wenn sich der Bildschirm selbst ausgleicht, drehen Sie die Einstellschraube in Richtung des „+“-Symbols. Wenn sich der Bildschirm anhebt, drehen Sie die Einstellschraube in Richtung des „-“-Symbols.

Montage der Schreibtischklemme/ Kabeldurchführungshalterung

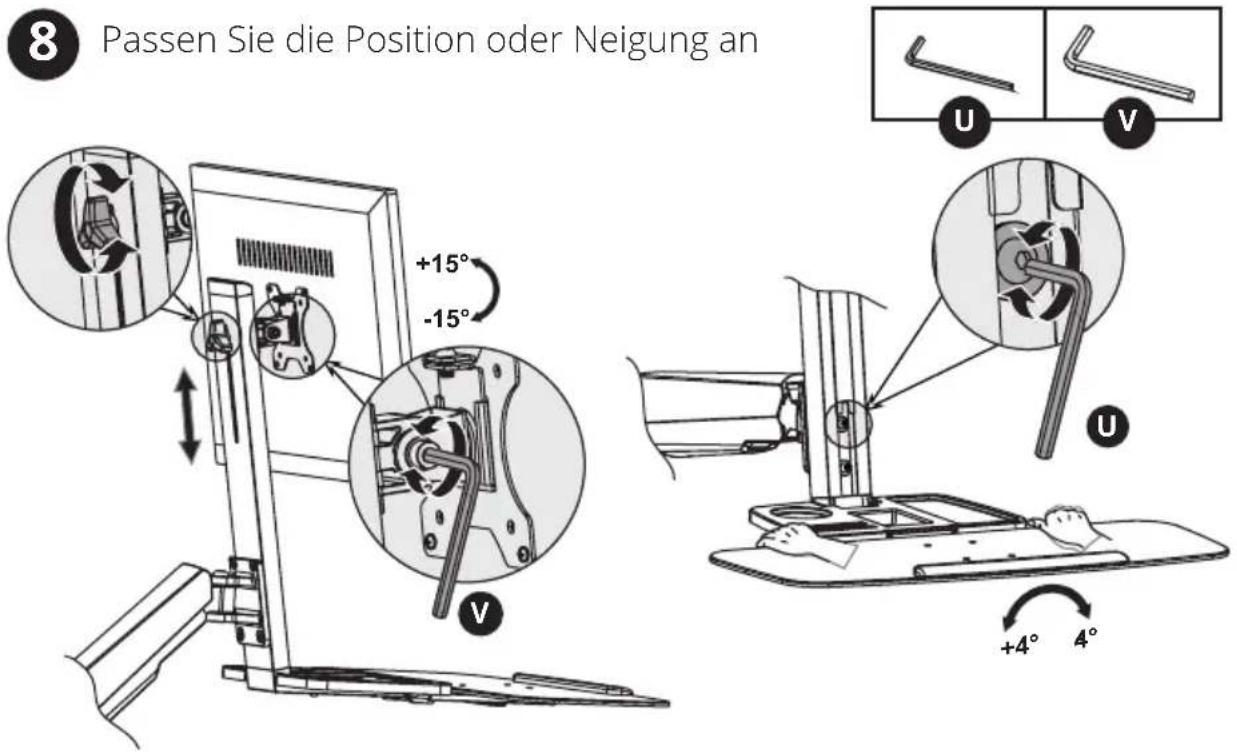

Zur Korrektur des Neigungswinkels die Einstellschrauben mit dem mitgelieferten Inbusschlüssel fest ziehen (bzw. den Knopf festdrehen).

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sicher angebracht ist.
• Falls Sie Fragen haben, besuchen Sie Tripplite.Eaton.com/support.

Garantie

5 JAHRE EINGESCHRÄNKTE GARANTIE

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von fünf (5) Jahren ab dem Datum des Erstkaufs. Unsere Veröffentlichung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in Irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT FATON KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIEN BESTIMMUNGEN IST EATON UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIRIKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGÜLCHKEIT SOLCHER SCHÄDEN HINGEWIESEN WÜRDE. Insbesondere halten wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
