Type de produit	Support mural pour téléviseur
Marque	Tripp Lite
Modèle	DWMSCP4570VW
Taille d'écran compatible	45 à 70 pouces
Norme VESA	400x400, 600x400
Charge maximale	80 kg
Matériau	Acier
Couleur	Noir
Orientation	Paysage
Inclinaison	Oui, avec poignées de réglage
Micro-ajustements	Vertical, horizontal, avant/arrière
Système de verrouillage	Verrou intégré pour sécurité
Blocs antidérapants	Oui, inclus
Pièces de verrouillage en plastique	Oui, pour espacement de 1,2 mm
Accessoires inclus	Supports d'adaptateur, modules rétractables, vis, entretoises, clé hexagonale
Utilisation	Intérieur uniquement
Garantie	5 ans limitée
Entretien	Vérifier régulièrement la fixation (tous les 3 mois)
Réparabilité	Pièces détachées disponibles via Tripp Lite

FOIRE AUX QUESTIONS - DWMSCP4570VW Tripp Lite

Quel est le poids maximal supporté par ce support mural ?

Le support mural Tripp Lite DWMSCP4570VW supporte une charge maximale de 80 kg. Il est impératif de ne pas dépasser cette limite pour éviter tout risque d'instabilité.

Quelles sont les normes VESA compatibles ?

Ce support est compatible avec les normes VESA 400x400 et 600x400. Les adaptateurs fournis permettent d'ajuster le montage.

Puis-je installer ce support sur un mur en placoplâtre ?

Oui, à condition d'utiliser les ancrages à béton fournis et de s'assurer que le mur peut supporter le poids total. Pour les murs creux, il est recommandé de fixer le support sur des montants.

Comment régler l'inclinaison de l'écran ?

Utilisez les poignées de réglage situées derrière l'écran pour incliner vers l'avant ou l'arrière. Des vis de micro-ajustement permettent un réglage fin horizontal et vertical.

Est-ce que le support est livré avec un système de verrouillage ?

Oui, un verrou est inclus pour sécuriser l'écran et empêcher son retrait non autorisé.

Comment installer le module rétractable ?

Retirez d'abord les capuchons de protection, puis suspendez le module sur la plaque murale et serrez les deux vis de fixation. Consultez le manuel pour les étapes détaillées.

Quels outils sont nécessaires pour l'installation ?

Les outils nécessaires incluent un tournevis, une perceuse (pour le béton ou le bois), un niveau à bulle et la clé hexagonale fournie.

Puis-je utiliser ce support à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. L'utilisation en extérieur peut entraîner une défaillance et des blessures.

Comment espacer plusieurs écrans pour un mur d'images ?

Utilisez les pièces de verrouillage en plastique fournies pour maintenir un espace de 1,2 mm entre les écrans. Installez et ajustez les écrans dans l'ordre numérique indiqué.

Que faire si des pièces sont manquantes ?

Consultez la liste de vérification des composants dans la notice. En cas de pièces manquantes, contactez le support Tripp Lite sur tripplite.com/support.

MODE D'EMPLOI DWMSCP4570VW Tripp Lite

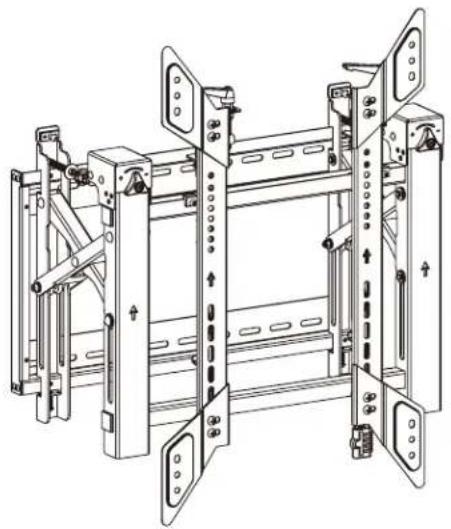

Mur d'images avec sécurité

Modèle : DWMSCP4570VW

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Mise en GARDE

• Lire le manuel d'instructions dans son intégralité avant de commencer l'assemblage et l'installation. Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans cette fiche d'installation. Pour toute question concernant les instructions ou les avertissements, communiquer avec le soutien de Tripp Lite.
• L'utilisation avec des produits plus lourds que les charges nominales indiquées risquerait de causer une instabilité et possiblement des blessures.
• Les supports doivent être fixés conformément à ces instructions. Une mauvaise installation risquerait de causer des dommages ou des blessures graves.
• Utiliser de l'équipement de sécurité et des outils appropriés. L'installation de ce produit doit être confiée uniquement à des professionnels.
• S'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout matériel et composant attachés.
• Utiliser les vis de montage fournies, les serrer fermement, mais NE PAS TROP SERRER les vis de montage. Trop les serrer risquerait d'endommager les éléments. Cela réduit considérablement leur résistance à l'arrachement.
• Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement en cas d'ingestion. Garder ces éléments hors de la portée des enfants.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.
• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les images peuvent différer légèrement des produits actuels.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite. com/support pour obtenir de l'aide.

Support d'adaptateur (x2)

Adaptateur VESA (x2)

Module rétractable (x1)

Adaptateur VESA (x2)

Verrou (x1)

Emballage

Écrou M8 (x8)

M8x12 (x8)

Bloc antidérapant (x2)

Pièce verrouillable en plastique (x2)

Clé hexagonale (x1)

Emballage

M-A

M5x14 (x4)

M-B

M6x14 (x4)

M-C

M8 x 20 (x4)

M-D

M6x30 (x4)

M-E

M8x30 (x4)

M-F

Rondelle (x4)

M-G

Petite entretoise (x8)

M-H

Grande entretoise (x4)

Emballage w

W-A

ST6.3x55 (x6)

W-B

Ancrage à béton (x6)

W-C

Rondelle D6 (x6)

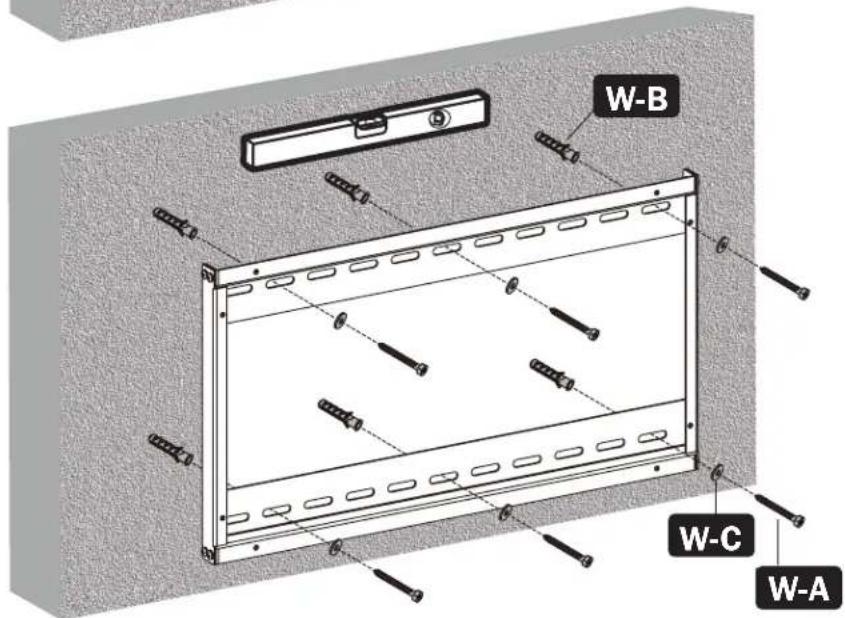

Avertissement

Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque le poids combiné de l'équipement et de tout le matériel et les composants attachés.

Marquer l'emplacement exact des

trous de montage.

Visser le support mural au mur.

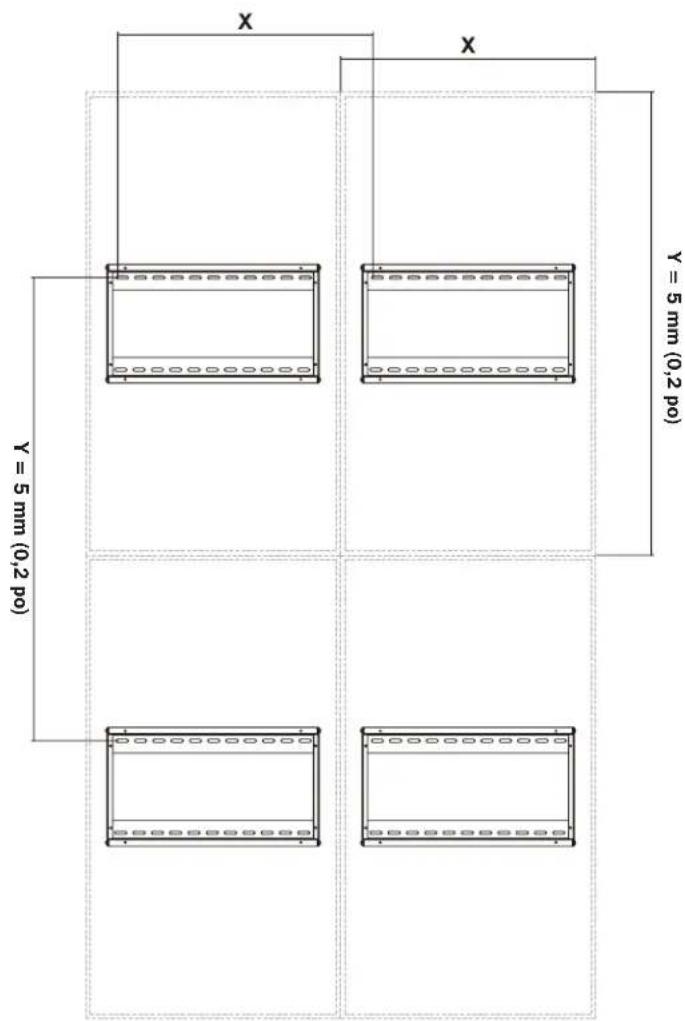

2. Installation murale vidéo (espace de montage illustré ci-dessous)

X = longueur de l'écran Y = hauteur de l'écran

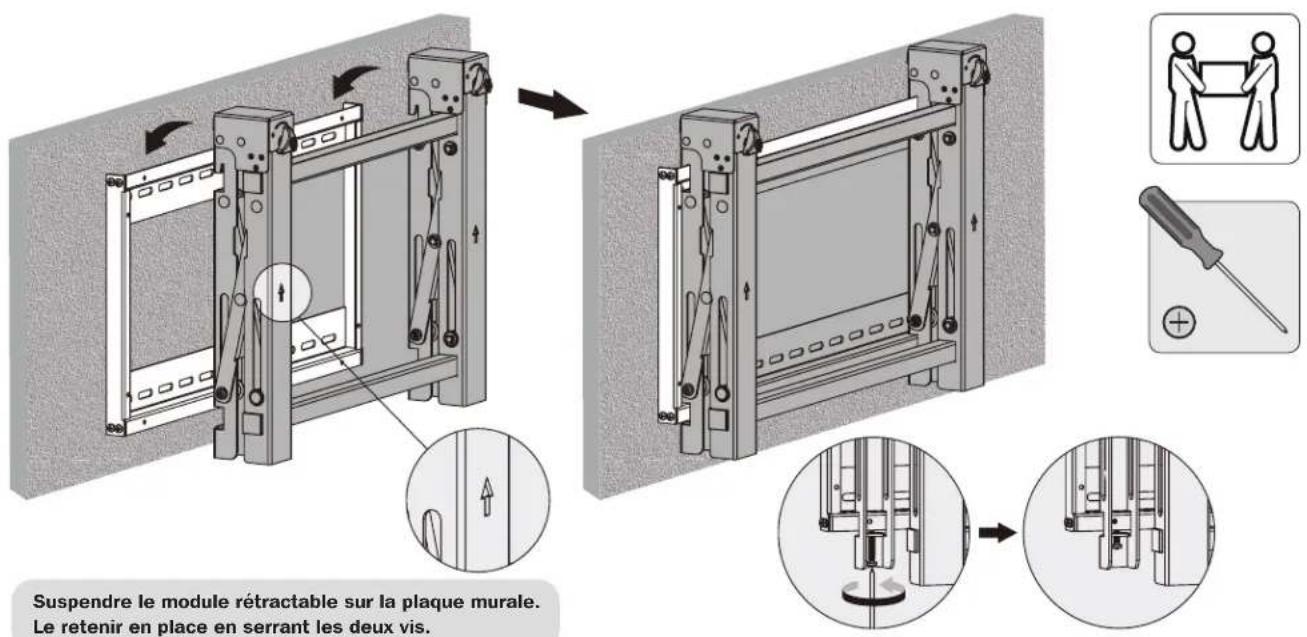

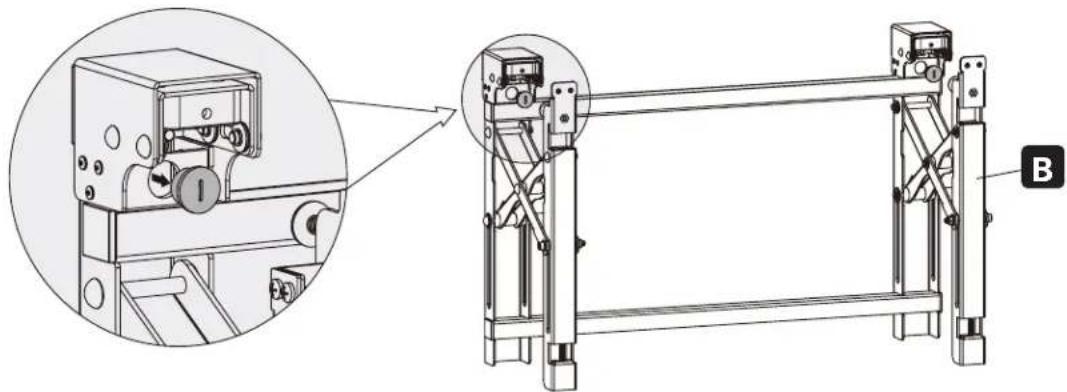

3. Installation du module de sortie

Retirer les capuchons avant d'installer le module rétractable.

3. Installation du module de sortie

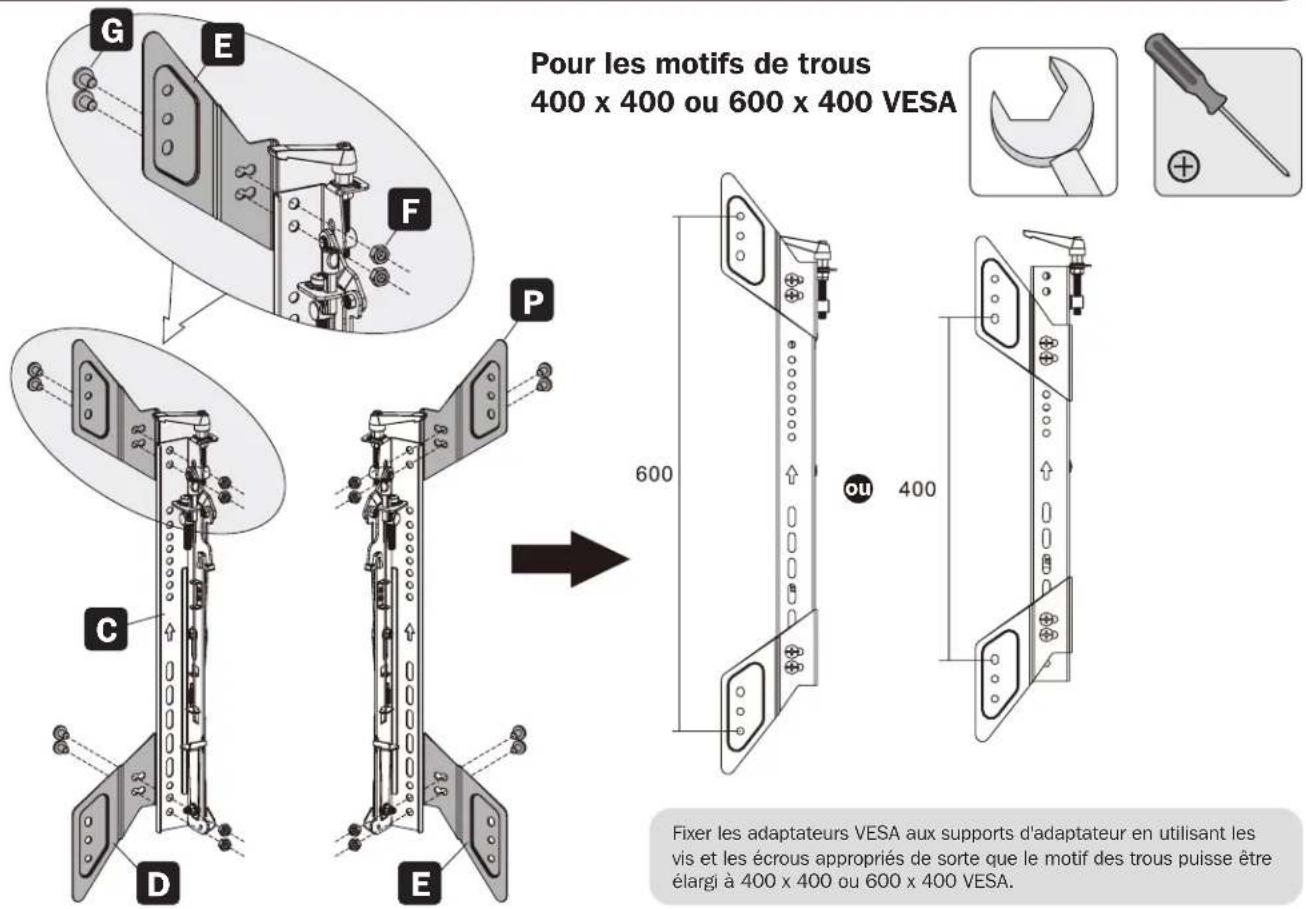

4. Installation des supports d'adaptateur

4. Installation des supports d'adaptateur

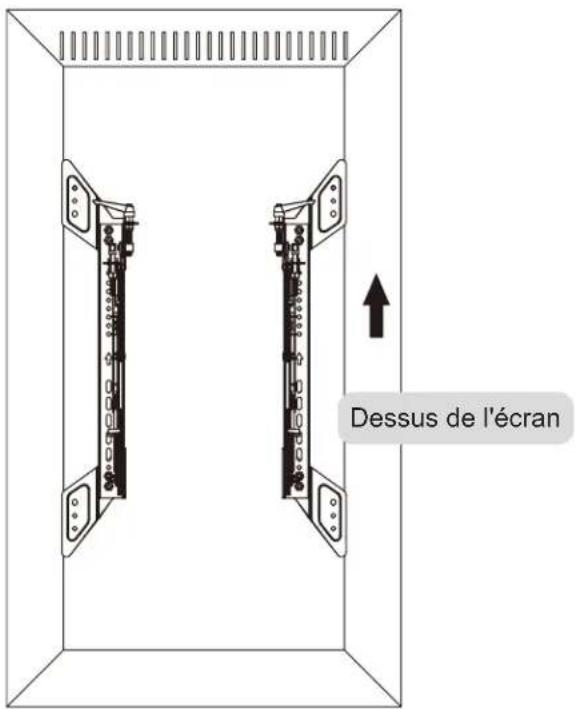

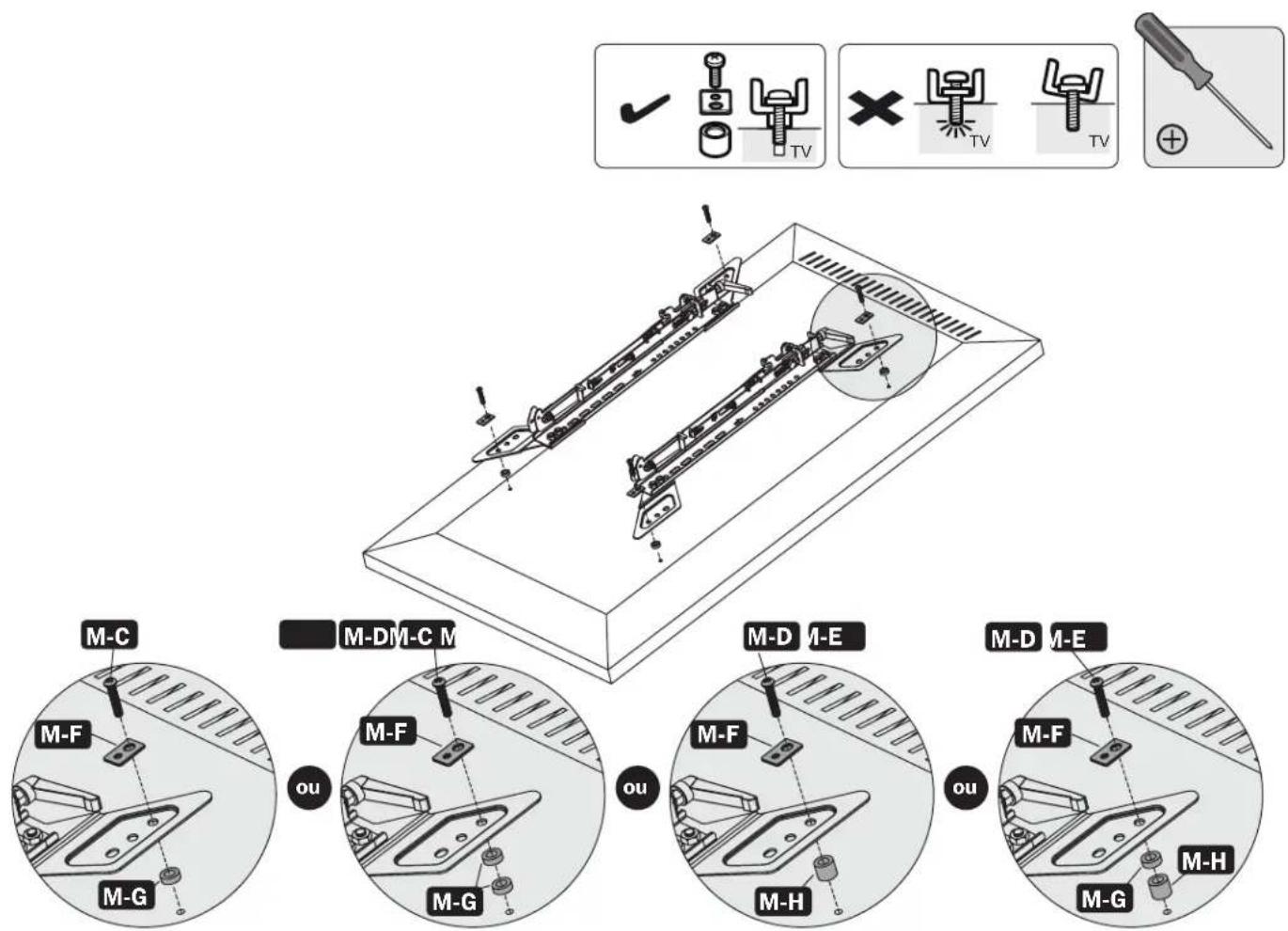

4.2 Pour les écrans escamotables ou à dos encastré

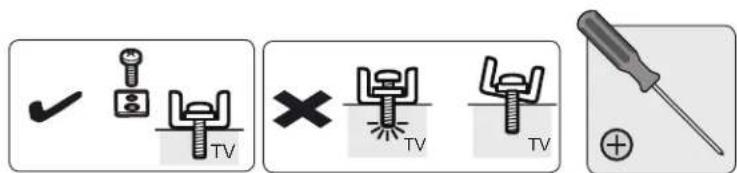

• Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.
• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Visser les supports d'adaptateur sur l'écran.

Serrer toutes les vis, mais sans trop serrer.

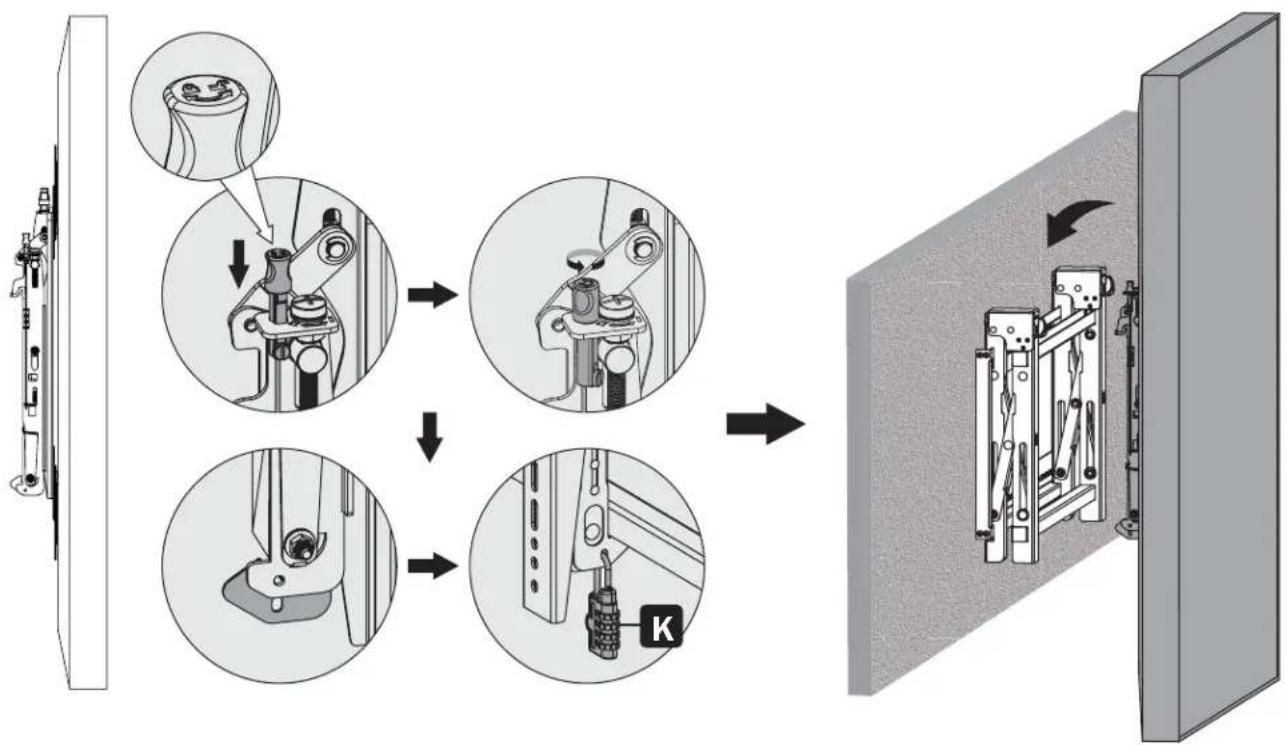

5. Accrocher l'écran au module escamotable

Remarques :

• Avant d'accrocher l'écran, s'assurer que les boutons sont tournés à la position de verrouillage.
• Soulever l'écran délicatement, puis l'accrocher au module escamotable. Tourner les boutons à la position de verrouillage pour fixer l'écran en place.
• Utiliser le verrou pour empêcher que l'écran ne soit retiré du support.

6. Réglage

Pousser l'écran vers la gauche ou vers la droite pour un alignement rapide.

6. Réglage

Pour sortir l'écran, le pousser vers l'intérieur, puis le relâcher. Les béquilles fournissent un accès à l'inclinaison pour une gestion et un entretien simples des câbles.

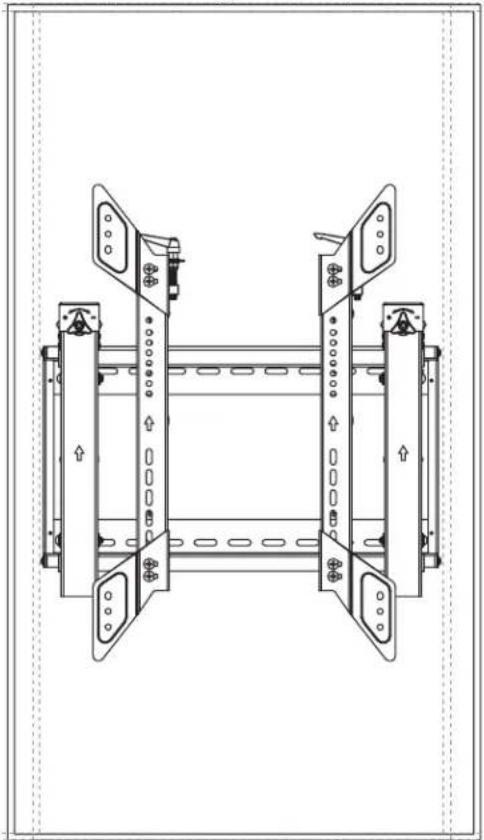

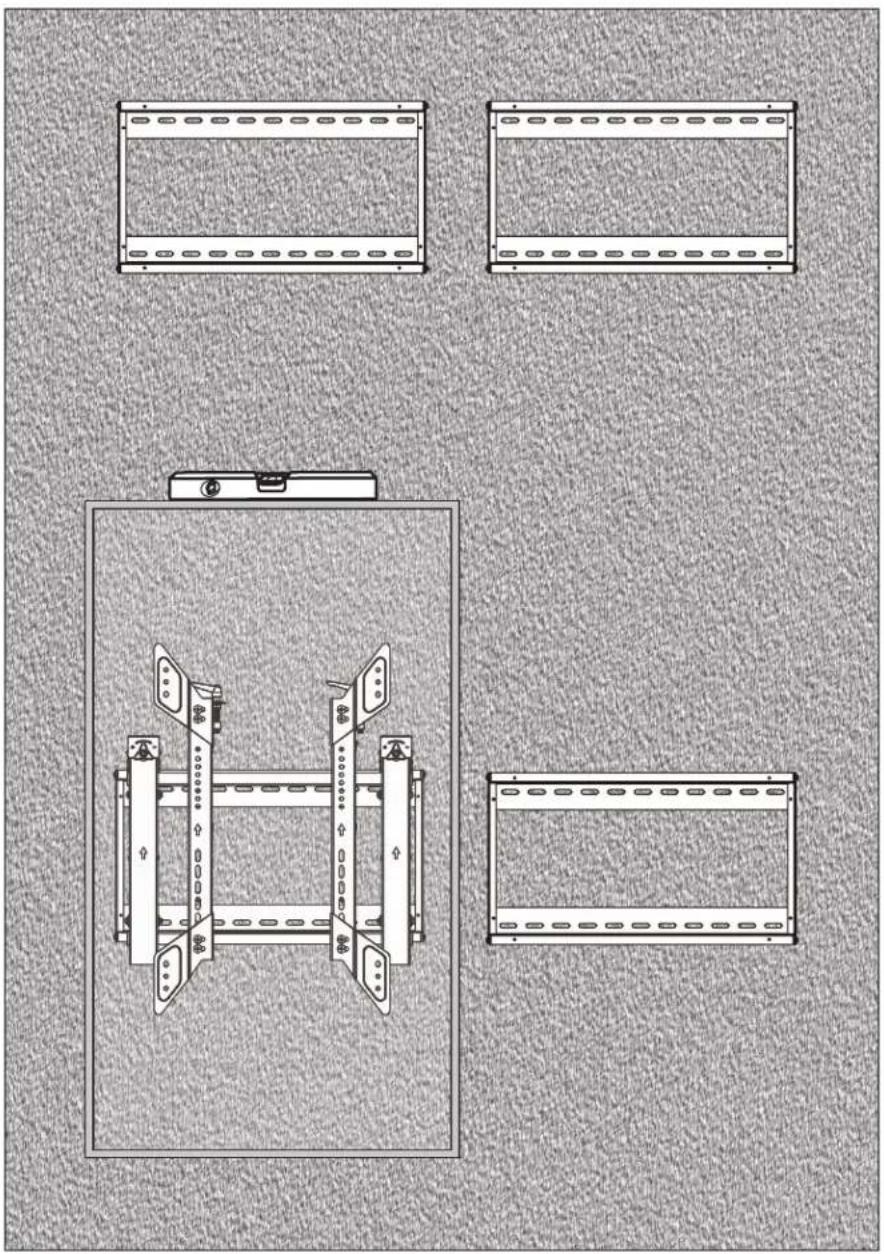

7. Mise à niveau des écrans

Ajuster l'écran pour le garder au niveau dans les directions verticales ou horizontales.

7. Mise à niveau des écrans

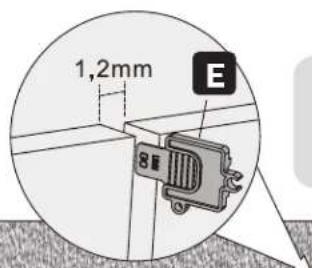

Remarque : Utiliser la pièce de verrouillage en plastique E pour mesurer et garder un espace de 1,2 mm entre les écrans.

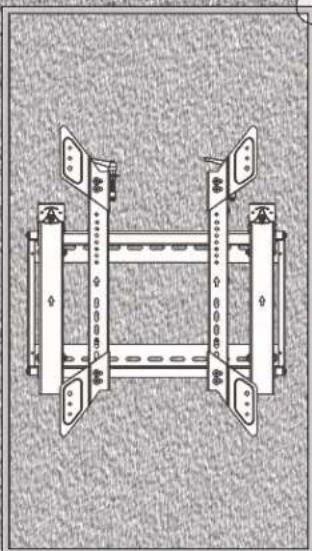

Remarque :

Installer et ajuster les écrans dans l'ordre numérique illustré.

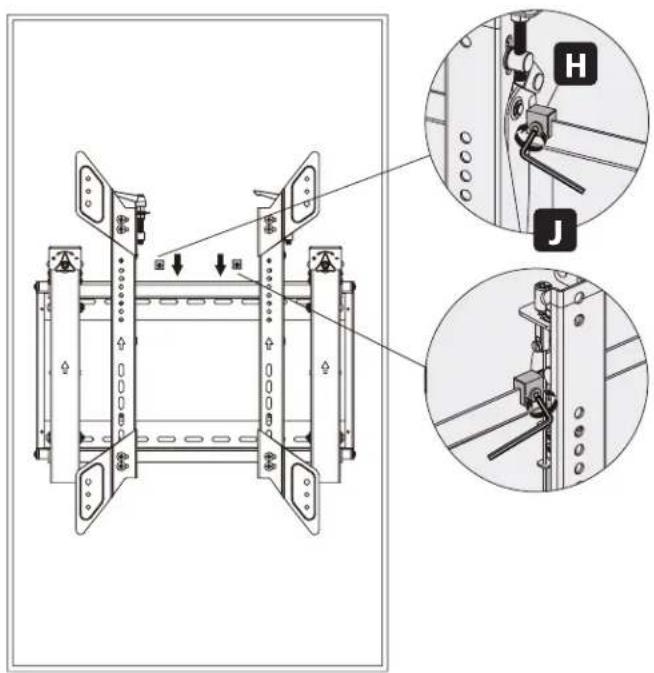

8. Fixation des positions du support avec les blocs antidérapants

Installer les deux blocs antidérapants aussi près que possible des supports d'adaptateur. Serrer les vis sur les blocs antidérapants en utilisant la clé hexagonale pour empêcher l'écran de bouger.

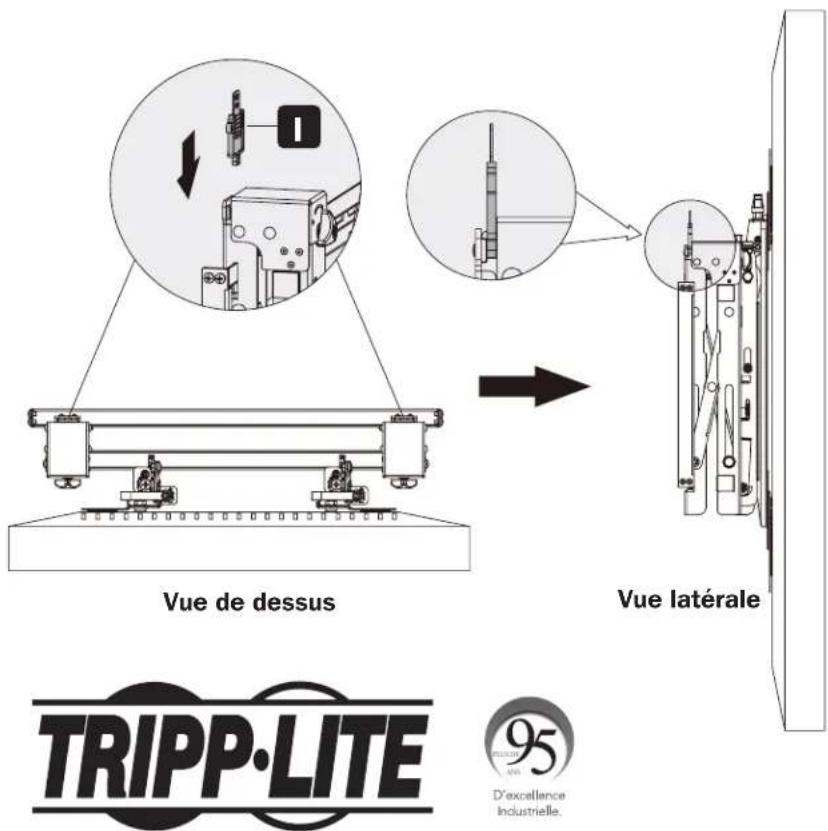

9. Verrouiller le module escamotable avec les pièces de verrouillage en plastique.
