Type de produit	Adaptateur de profondeur de rail de bâti
Marque	Tripp Lite
Modèle	SRRAILDPTH1U (version 1U), SRRAILDPTH2U (version 2U)
Matériau	Acier
Finition	Noir
Poids approximatif	0,3 kg
Dimensions (chaque support)	100 x 20 x 10 mm
Fonction principale	Augmenter ou réduire la profondeur des rails de bâti pour accueillir des équipements plus longs ou plus courts
Contenu de l'emballage	2 supports d'adaptateur, vis M6, rondelles à collerette M6, écrous à cage M6 (quantités variables selon modèle)
Utilisation recommandée	Montage en bâti pour serveurs et équipements réseau
Capacité de charge	Conçu pour équipements standards, respecter les limites du bâti
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Utiliser uniquement les fixations fournies ; ne pas dépasser la charge maximale du bâti
Réparabilité	Pièces détachées disponibles : supports, vis, écrous
Garantie	Garantie limitée du fabricant
Pays d'origine	Chine
Compatibilité	Rails de bâti standard 19 pouces (trous carrés ou filetés)
Installation	Montage sur rails verticaux avant, avec orientation selon besoin (augmentation ou réduction de profondeur)

FOIRE AUX QUESTIONS - SRRAILDPTH1U Tripp Lite

Comment utiliser ce kit pour augmenter la profondeur du bâti ?

Placez les supports de manière à ce que les trous pour le montage en bâti se trouvent à l'extérieur des rails verticaux avant. Fixez avec les vis M6, rondelles et écrous à cage fournis, puis attachez l'équipement aux supports.

Combien de vis et d'écrous sont fournis avec le SRRAILDPTH1U ?

Le SRRAILDPTH1U inclut 8 vis M6, 8 rondelles à collerette M6 et 8 écrous à cage M6 pour deux supports.

Ce kit est-il compatible avec mon bâti standard de 19 pouces ?

Oui, il est conçu pour les rails de bâti standard 19 pouces avec trous carrés ou filetés. Vérifiez que vos rails acceptent les écrous à cage M6.

Puis-je l'utiliser pour monter un équipement 2U ?

Oui, mais utilisez le modèle SRRAILDPTH2U qui est prévu pour les équipements 2U. Le SRRAILDPTH1U est destiné aux équipements 1U.

Quelle est la différence entre SRRAILDPTH1U et SRRAILDPTH2U ?

Le SRRAILDPTH1U est pour des équipements 1U et fournit 8 vis, 8 rondelles et 8 écrous. Le SRRAILDPTH2U est pour des équipements 2U et fournit 16 vis, 16 rondelles et 16 écrous.

Comment fixer les supports sur les rails ?

Insérez les écrous à cage dans les trous des rails, placez le support, puis vissez les vis M6 avec les rondelles. Serrez fermement.

Les écrous à cage sont-ils inclus ?

Oui, des écrous à cage M6 sont fournis en quantité suffisante selon le modèle (8 pour 1U, 16 pour 2U).

Puis-je réutiliser des vis existantes à la place de celles fournies ?

Il est recommandé d'utiliser les vis M6 fournies pour garantir une fixation adaptée. L'utilisation d'autres vis peut compromettre la sécurité.

Ce kit est-il adapté aux rails filetés ?

Oui, si vos rails ont des trous filetés, vous pouvez utiliser directement les vis M6 sans écrous à cage. Les écrous à cage sont prévus pour les trous carrés.

Que faire si une pièce manque dans l'emballage ?

Contactez le service client Tripp Lite ou votre revendeur. Conservez votre preuve d'achat. Les pièces de rechange sont disponibles séparément.

MODE D'EMPLOI SRRAILDPTH1U Tripp Lite

Trousse pour adaptateur de la profondeur des rails d'un bâti

Modèles : SRRAILDPTH1U, SRRAILDPTH2U

Anglais 1·Espagnol 3·Pussy7

SRRAILDPTH1U SRRAILDPTH2U

Supports d'adaptateur (x2)

Rondelles à colletette M6 (x8)

Vis M6 (x8) Supports d'adaptateur (x2)

Écrous à cage M6 (x8) Rondelles à collerette M6 (x16)

Vis M6 (x16)

Écrous à cage M6 (x16)

D'excellence Industrielle

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Installation

Trous pour le montage en bâti

Trous pour le montage de l'équipement

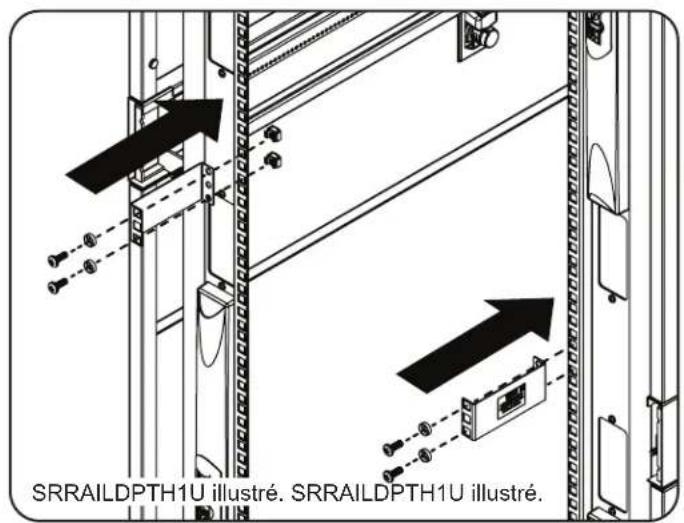

SRRAILDPTH1U illustré.

À utiliser pour le montage en bâti de composants plus LONGS.

1 Placer les supports pour que les trous pour le montage en bâti se trouvent à l'extérieur des rails verticaux avant du bâti. 2 Pour les supports 1U, utiliser deux des vis M6 fournies, des rondelles et des écrous à cage fournis par support pour retenir les trous supérieurs et inférieurs pour le montage en bâti aux rails. Pour les supports 2U, fixer les trous supérieurs, inférieurs et les deux trous du centre. 3 Fixer les brides de montage de l'équipement aux trous de montage de l'équipement des supports.

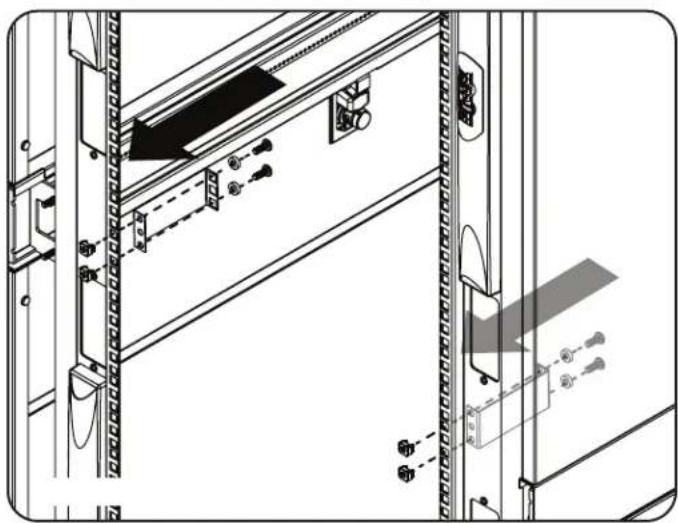

À utiliser pour le montage en bati de composants plus COURTS.

1 Placer les supports pour que les trous pour le montage en bati se trouvent à l'intérieur des rails verticaux avant du bati. 2 Pour les supports 1U, utiliser deux des vis M6 fournies, des rondelles et des écrous à cage fournis par support pour retenir les trous supérieurs et inférieurs pour le montage en bâti aux rails. Pour les supports 2U, fixer les trous supérieurs, inférieurs et les deux trous du centre. 3 Fixer les brides de montage de l'équipement aux trous de montage de l'équipement des supports.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
