MODE D'EMPLOI DWM7090HD Tripp Lite

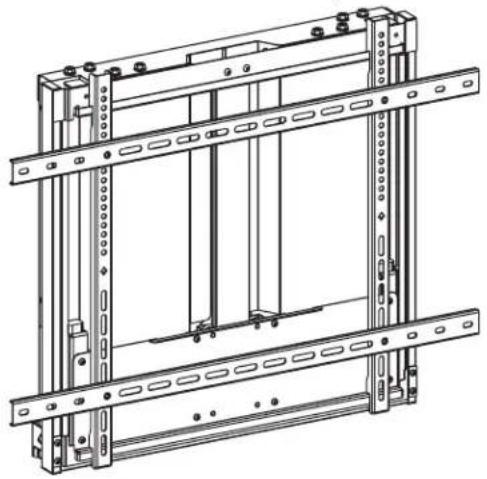

Montage mural à écran plat interactif

Modèles : DWM5070HD, DWM7090HD

English 1·Espanol 13·Pussckn 37·Deutsch 49

MISE EN GARDE: NE PAS EXCEDER LA CAPACITE PONDÉRALE MAXIMUM INDIQUEE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!

200x200/300x200/300x300 400x200/400x300/400x400 600x400/700x400/800x400 800x500/800x600

D'excellence Industrielle.

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Consignes de sécurité

Remarque : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite. com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel.
• S'assurer que la surface d'appui supportera sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limite de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériel et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou à remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'un ABUS OU D'une NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicée, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accrode des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de,) a d é f t 1.

(x1) F (x1)

(x1) D (x2)

(x1) E (x2)

Emballage

M5x14 (x4)

M6x14 (x4)

M6x30 (x4)

M8x30 (x4)

M8x50 (x4)

Rondelle (x4)

Petite entretoise (x8)

Grande entretoise (x8)

Emballage

G M6x12 (x4)

H M6x16 (x2)

0 M6x25 (x2)

J (x4)

K (x1)

Emballage w

W-A (x6)

W-B (x6)

W-C (x6)

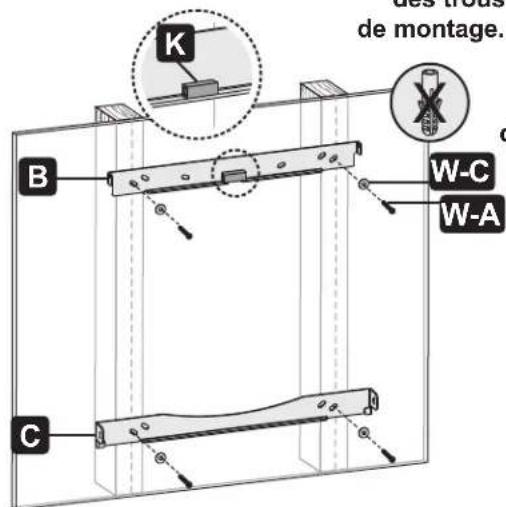

Fixer les supports de montage au mur 1A. montage sur des montants muraux

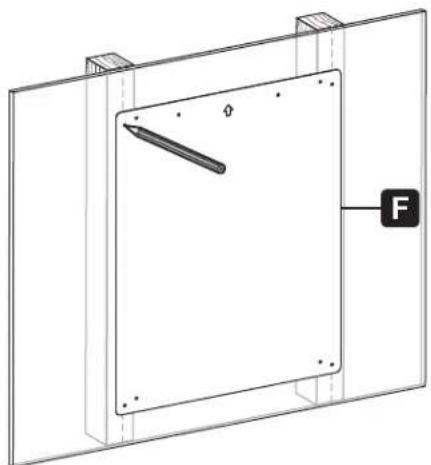

Déterminer et marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Visser les supports au mur

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Fixer les supports de montage au mur 1B. montage sur de la brique solide ou des blocs en béton

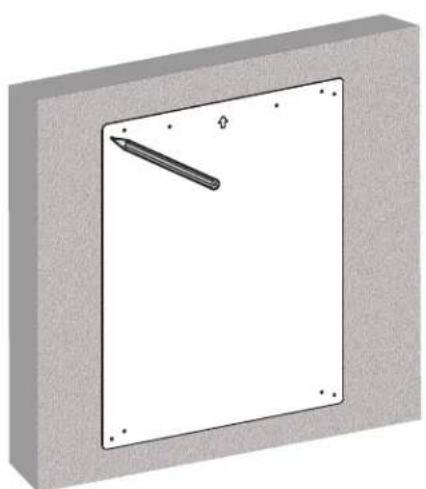

Déterminer et marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

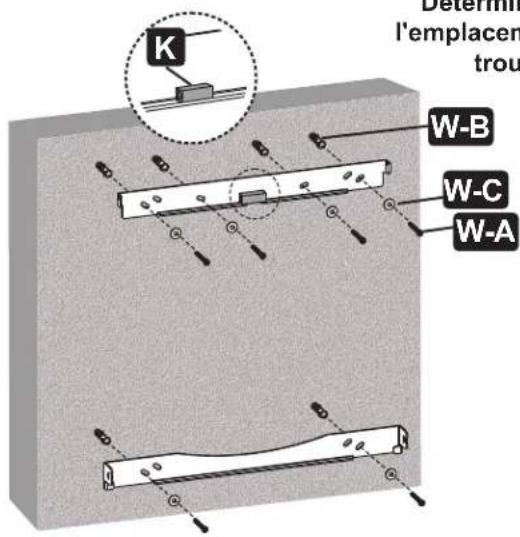

Visser les supports au mur

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de maçage »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pourincer un trou qu'un marteau perforateur afin d'éviter d'endommager l'arête du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Installation des supports d'adaptateur

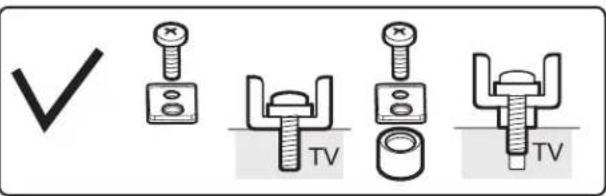

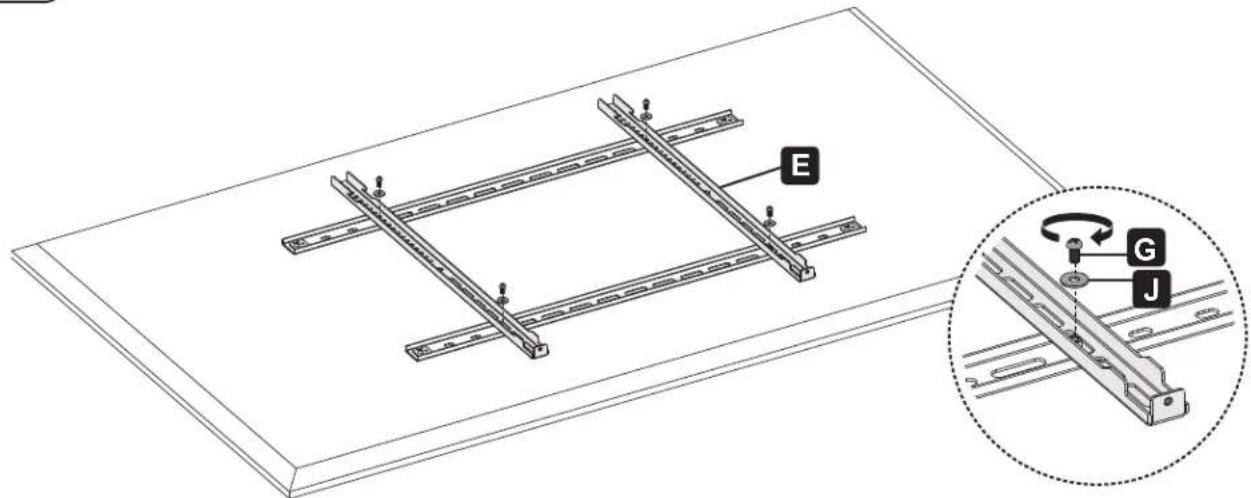

2a. Pour les écrans à dos plat

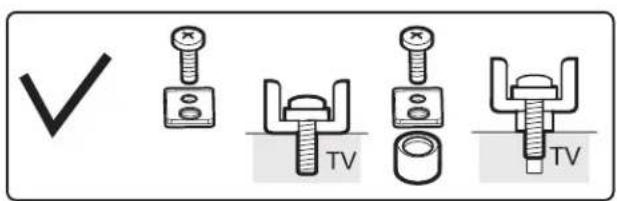

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclus avec l'appareil.

Ne pas trop serrer les vis.

Installation des supports d'adaptateur

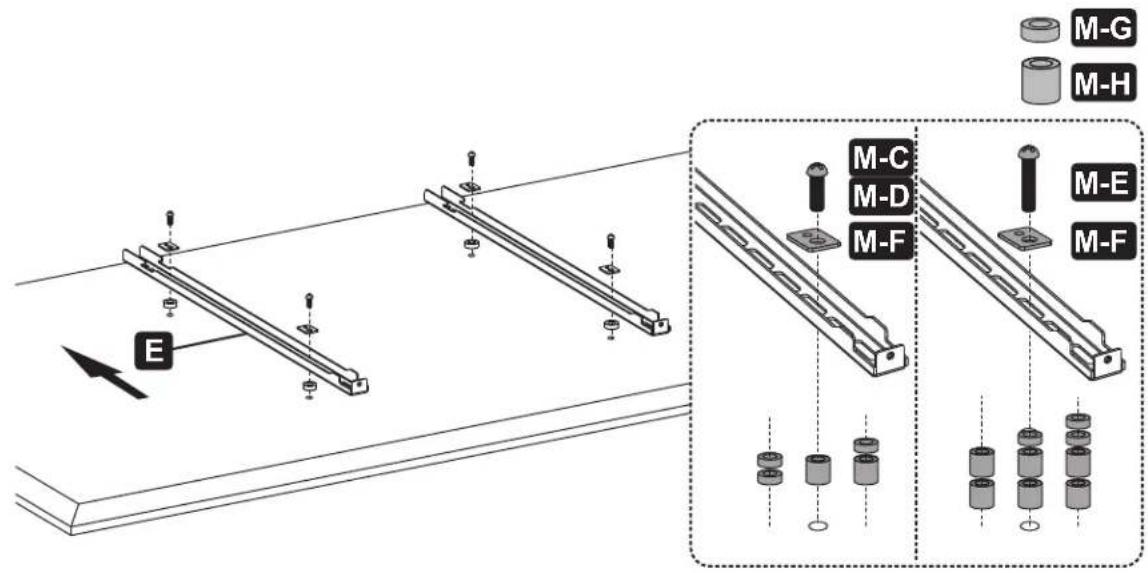

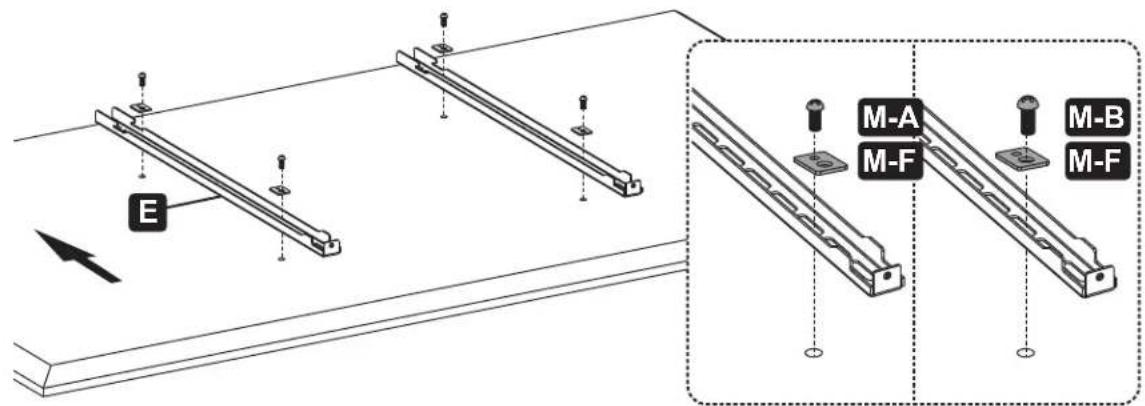

2b-1. Pour les écrans à dos encastré ou entrées d'accès AV

Remarque: Les supports horizontaux sont utilisés UNIQUEMENT avec des tableaux blancs intelligents interactifs qui ont des motifs VESA 600 x 400/700 x 400/800 x 400/800 x 500/800 x 600.

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclus avec l'appareil.

Ne pas trop serrer les vis.

Installation des supports d'adaptateur

2b-2 Pour les écrans à dos encastré ou pour accéder aux entrées A/V

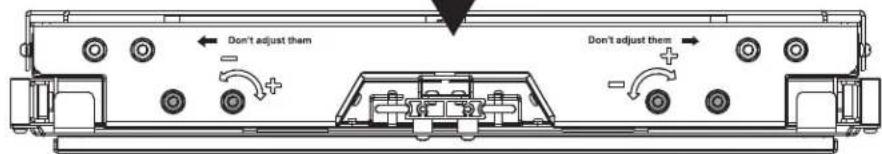

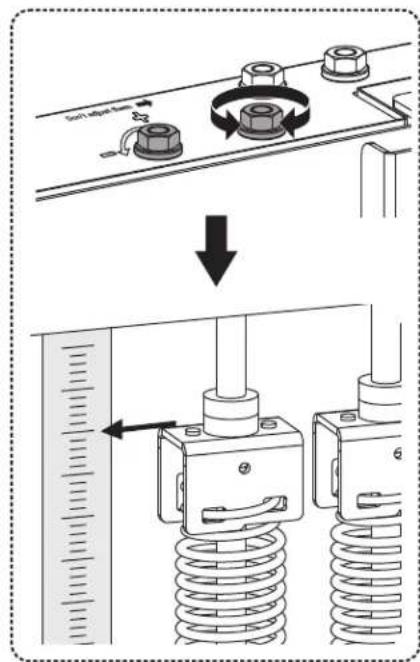

Ajuster les boulons d'équilibre

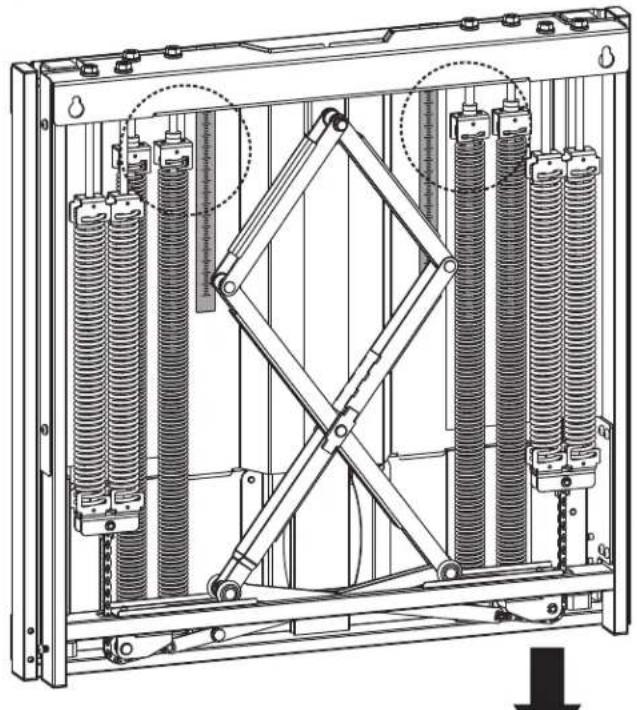

Le montage est expédié avec un réglage de l'équilibre par défaut. Ajuster le nombre qui se trouve sur l'échelle qui correspond au poids du tableau blanc. Pour équilibrer correctement l'appareil, utiliser une perceuse avec un tournevis à douille pour ajuster les quatre boulons d'équilibre (deux se trouvent de chaque côté, à gauche et à droite). Alterner entre chaque côté jusqu'à ce qu'un équilibre parfait soit atteint.

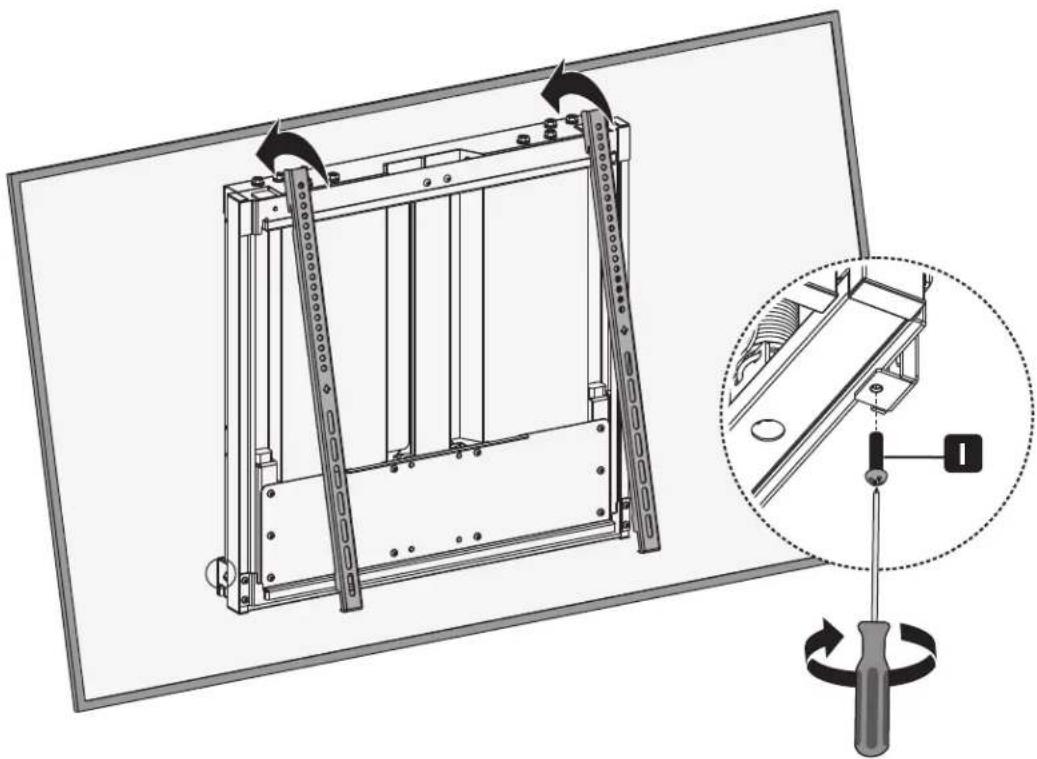

Suspendre l'écran sur l'ensemble de montage

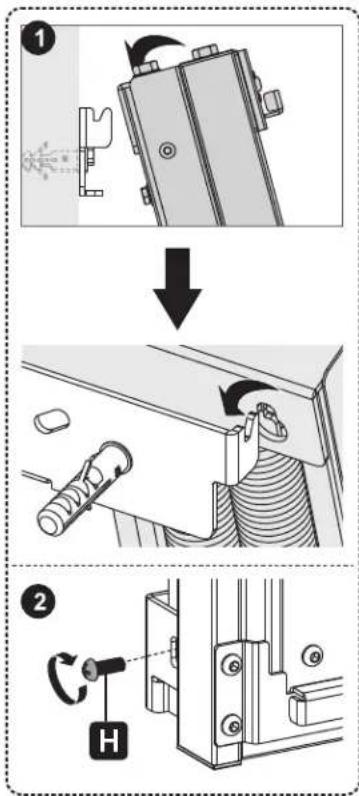

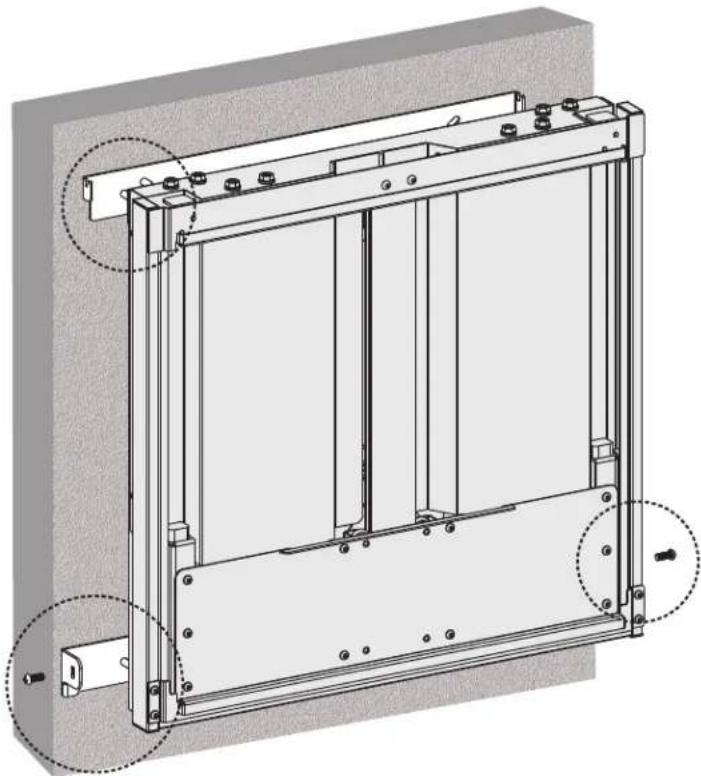

Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque montée au mur. Serrer les deux boulons dans la partie inférieure des supports d'adaptateur pour retenir l'appareil.

Réglage

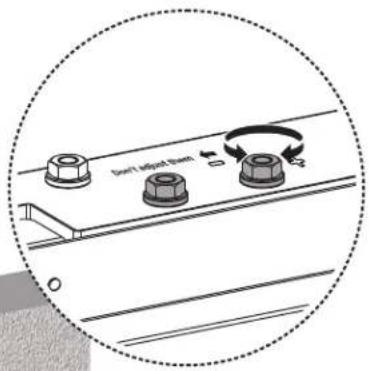

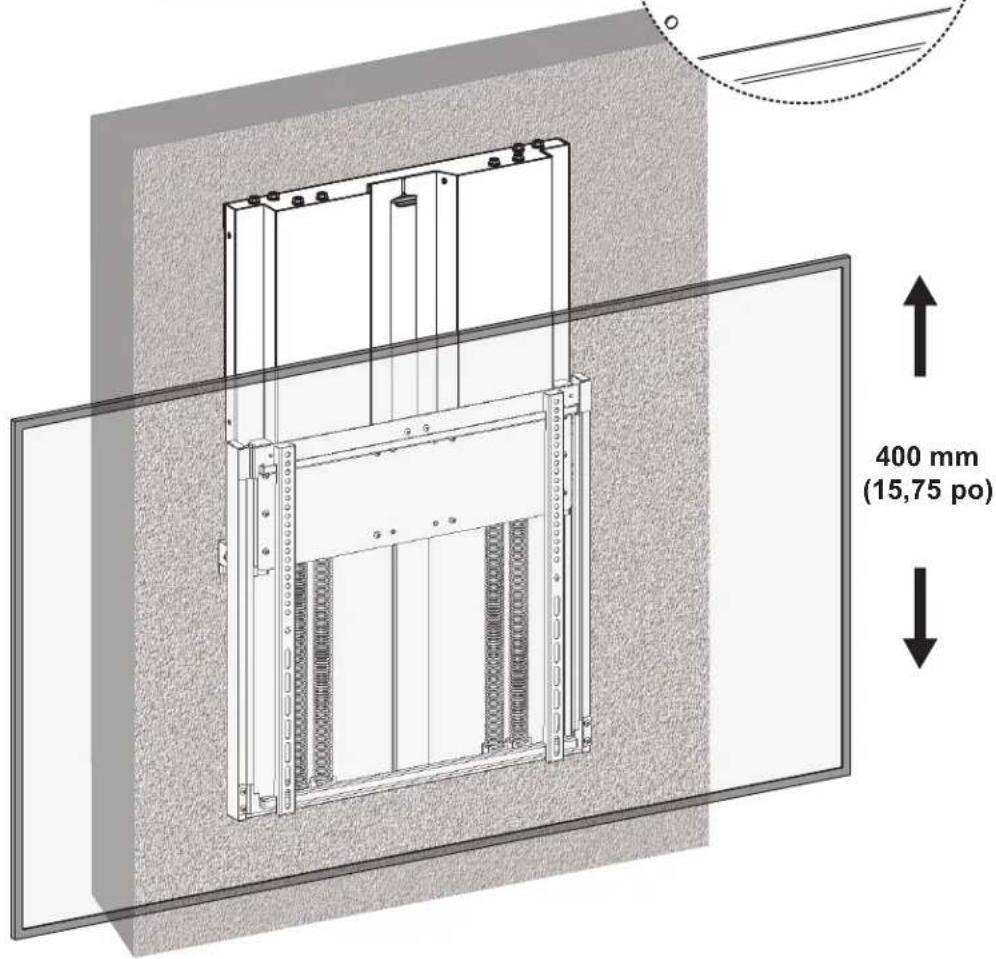

Pour garantir un équilibre parfait, utiliser une perceuse avec un tournevis à douille pour apporter des réglages fins.

Entretien

Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). - Pour toute question, visiter tripplite. com/support.
