MANUAL DE USUARIO DWF60100XX Tripp Lite

Manual del Propietario

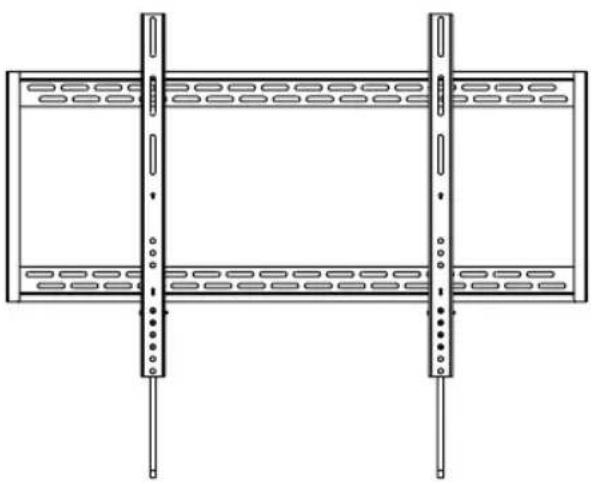

Soporte Fijo para Instalación en la Pared de una Pantalla Plana

MODELO: DWF60100XX

English 1 • Français 15 • Pycckn 22 • Deutsch 29

PRECAUCION: NO EXCEDA LA CAPACIDAD MAXIMA DE CARGA INDICADA. iPUEDE OCURRIR UNA LESION SEVERA O DANO A LA PROPIEDAD!

200x200/300x300/ 400x200/400x400/ 600x400/800x400/ 800x600/900x600

Copyright © 2014 Tripp Lite. Todos los derechos reservados.

ADVERTENCIA

• No inicia la instalación hasta que haya leído y entendido las instrucciones y advertencias contentsadas en este manual. Si tiene alguna pregunta conResponder a una de las instructuciones o advertencias, visite por favor www.triplite.com/support.
• El soporte de instalación fue Diseñado para instalarse y usarse SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto pueda causar danos o lesiones severas.
• Este producto debe ser instalado por algunos con buena habilidad mecánica, con experienciaBsica en construccion y un entendimiento completo de este manual.
• Cercórese de que la superficie de apoyo soporte con seguridad la energia combinada del equipo y los accesorios y componentes agregados.
• Si se instalala en paredes con entramados de madera, cerciorese que los tornillos de instalacion estén anclados en el centro de los montantes. Es muy recommendable el uso de un detector de montantes.
• Utilice siempre un ayudante o equipo de elevacion mecancico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmamente pero no en excesso. Apretar en excesso pueda darar los articulos, reduciendo grandamente su capacité de soporte.
• Este produit está disnado para usarse solo en interiores. El utilizes este producto en exteriores podra conducir a fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por un periodo de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obr bajo el periodo, el vendedor reparar o reemplazar a el producto a su entera disreciption.

ESTA GARANTIA NO APLICADA AL DESGASTE NORMAL O A DANOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARGANTIAS EXPRESAS DISTINtas DE LA ESTIPULADA AQUI. EXCEPTO A LA EXTENSION PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDOTDAS LAS GARANTIAS DE COMERCIALIZACION O IDONEIDAD, ESTAN LIMITADAS EN DURACION AL PERIODODE GARANTIA ESTABLECIDO; Y ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES Y CONSECUENCES. (Algunos Estados no permitted limitaciones en cuando dura una garantia y algunos estados no permiten la exclusion de limitacion de daños incidentales o consecuencias, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantia le otorga derechos legalesesionlicos y usted pueda tenerothers derechos queueno variar deuna jurisidicacion aotra).

ADVERTENCIA: Antes de uso, cada usuario debe debe tener cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adecuacion de这些东西 dispositivos para una aplicacion españica.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susjetas a cambio sin previo aviso.

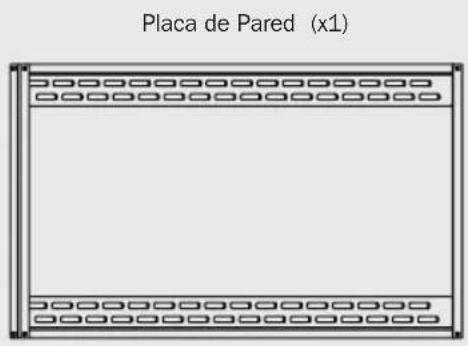

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese antes de instalar, de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltaserialquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicios.

Paquete M

M5X14 (x4)

M6X14 (x4) M8X20 (x4) M6X30 (x4)

M8X30 (x4)

Arandela (x4) Espaciador Pequeño (x8) Espaciador Grande (x4)

Paquete W

Tornillo de Anclaje (x6) Taquete (x6) Arandela D8 (x6)

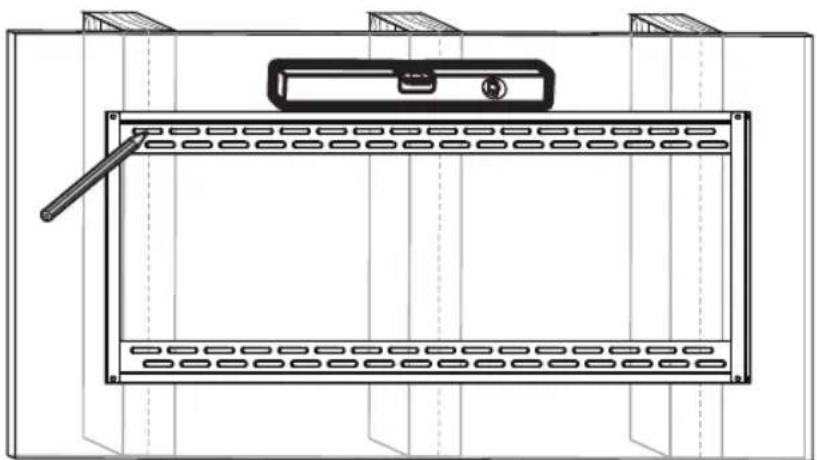

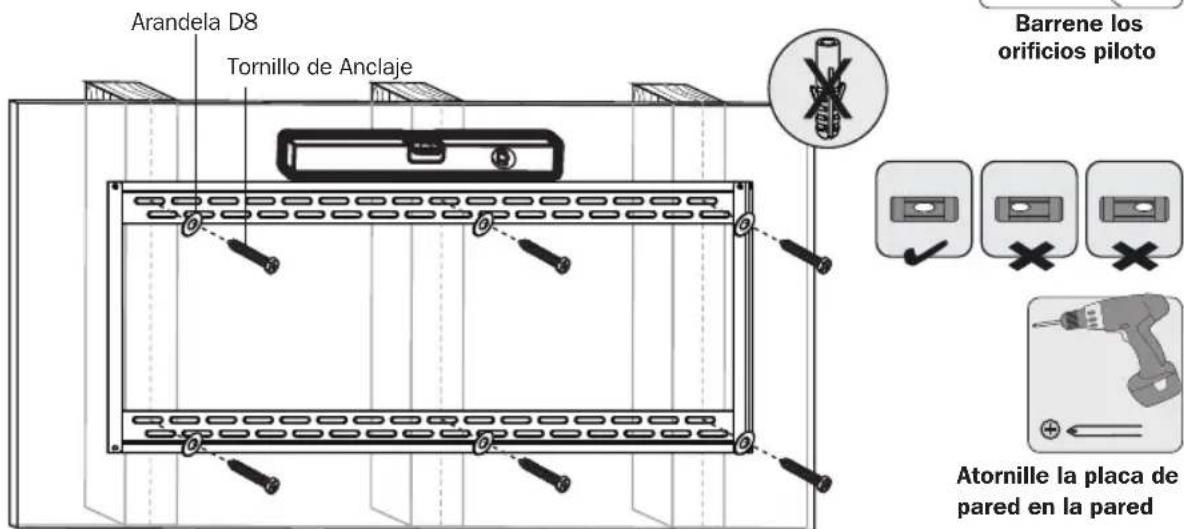

1a. Instalación en Pared con Entramado de Madera
{Permite taquetes de 406 mm (16") / 450 mm (17.7") / 600 mm (23.6") / 610 mm (24")}

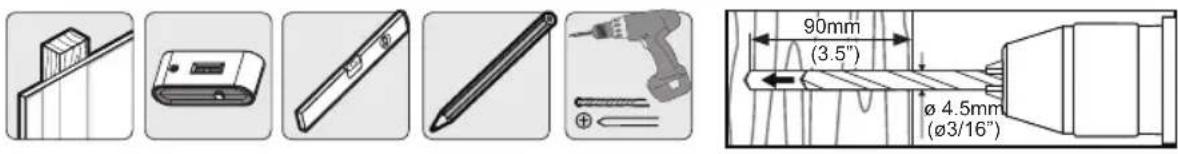

Encuentre y marque la posicion exacta de los orificios de instalacion
Barrene los orificios piloto

Atornille la placade pared en la pared

ADVERTENCIA

• Cercórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable usar un detector de montantes.
• Los instaladores son responsables de proporcionar los accesos para ellos de SOLUTIONES DE INSTALACION.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la energia combinada del equipo y los accesorios y componentes agregados.

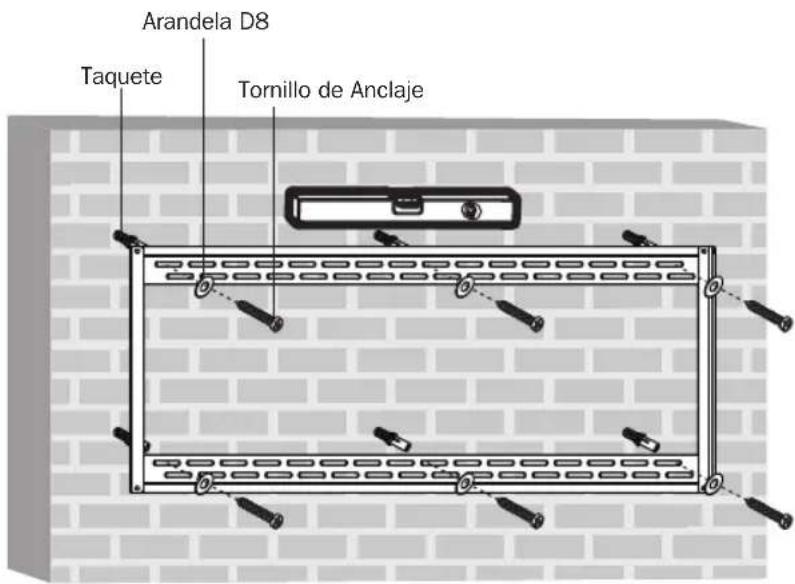

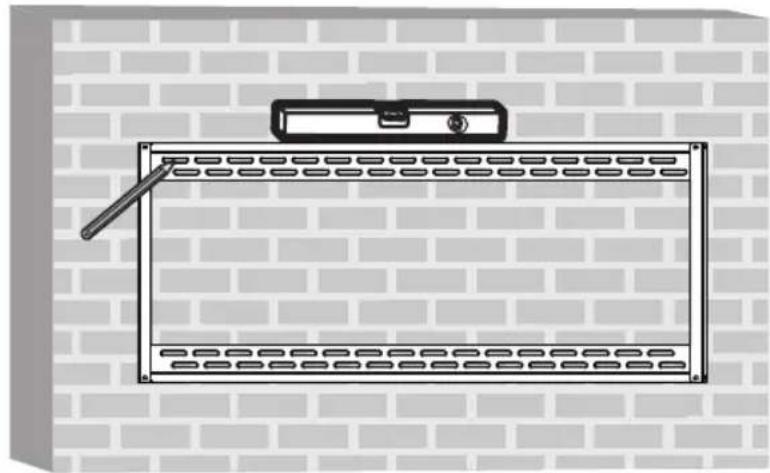

1b. Instalación sobre Ladrillo Sólico y Concreto

Marque la posicón exacta de los orificos de instalación

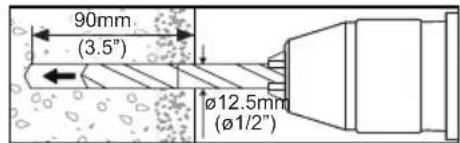

Barrene los orificios piloto

Atornille la placadepared en la pared

ADVERTENCIA

• Al instalar soportes de pared sobre bloques de hormigón, verifique que el espesor real del concreto sea al menos de 35mm (1-3/8") para el uso de anclas para concreto. iNo taladre en las uniones de argamasa! Cercórese de instalar en una parte sólica delbloque,generalmente a 25~mm 1")minimo desde el lado del bloque. Para barrearar el orificio se sugiere un taladro electrico en baja velocidad en vez de un rotomartillo para evapor romper la parte posterior del orificio al encontrar un hueco o cavidad.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la entrega combinada del equipo y los accesorios y componentes(agregados).

2. Instalación de los Soportes Adaptadores

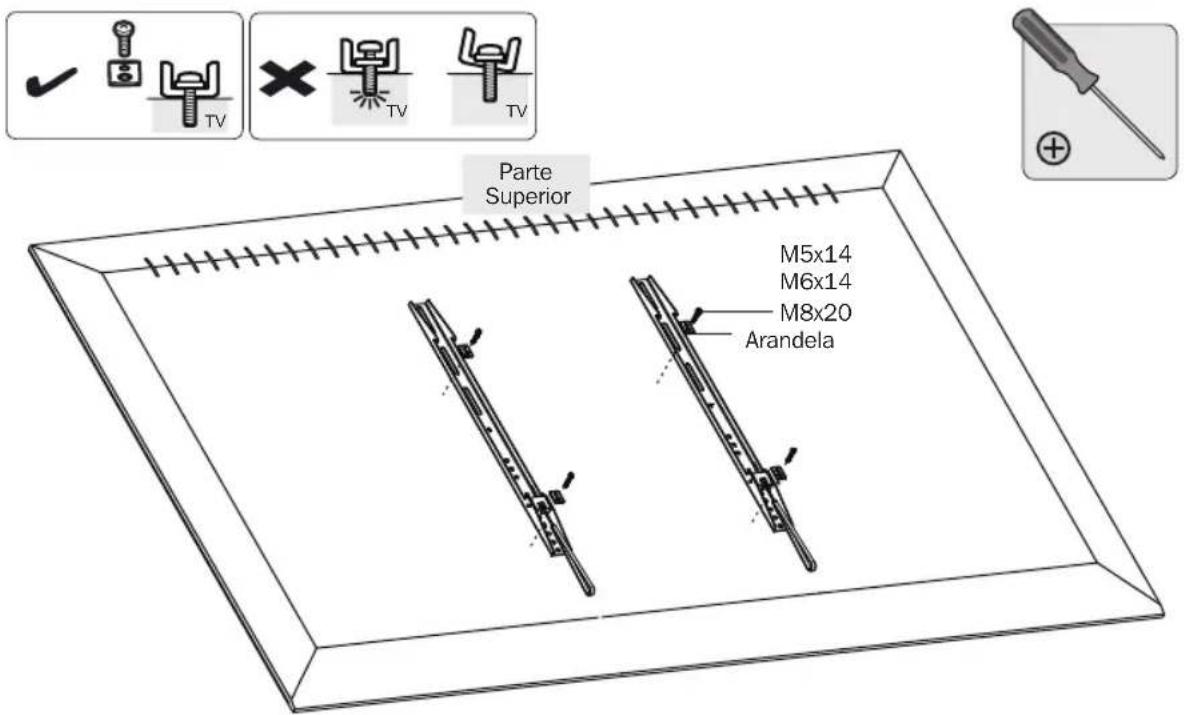

2-1 Para pantalla con la Parte Posterior Plana

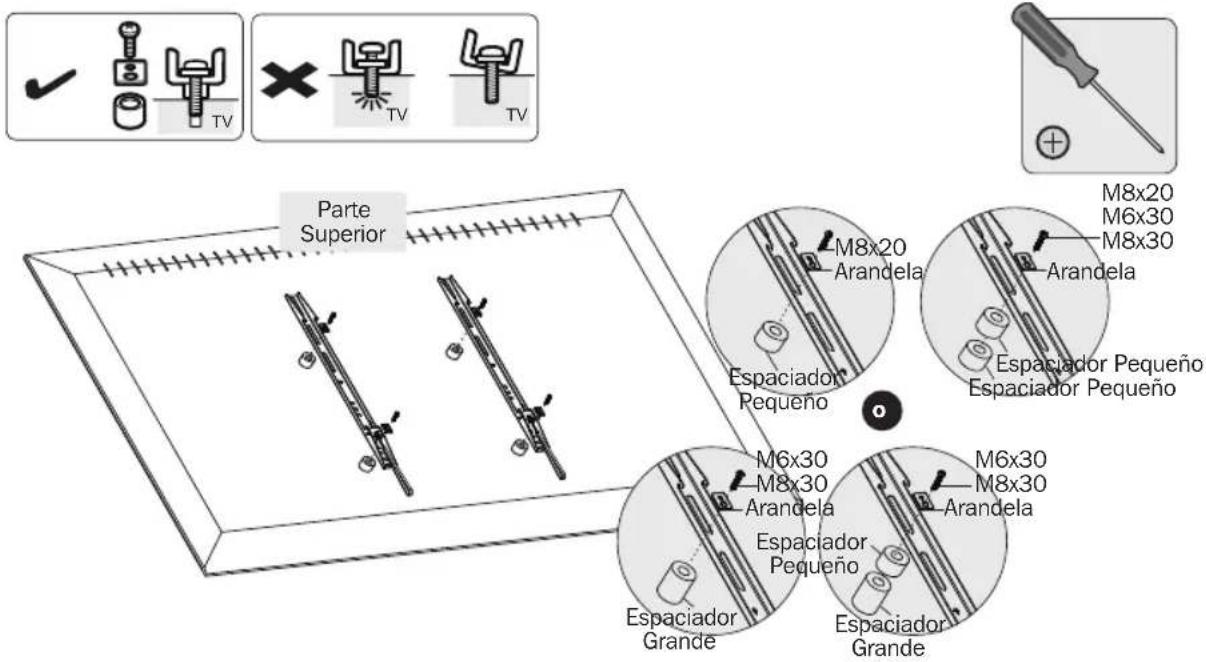

2-2 Para Pantalla con Parte Posterior Cconcava o para Acceder a Entradas de A/V

Note: Elija los tornillos, arandelas y espaciadores (si fueran necessarios) apropriados de acuerdo al tipo de pantalla.

• Coloque los soportes del adaptorador tanerca como sea posible al centro de la pantalla.
• Atomille los soportes del adaptor a la pantalla.

Apriete todos los tornillos pero no en excesso.

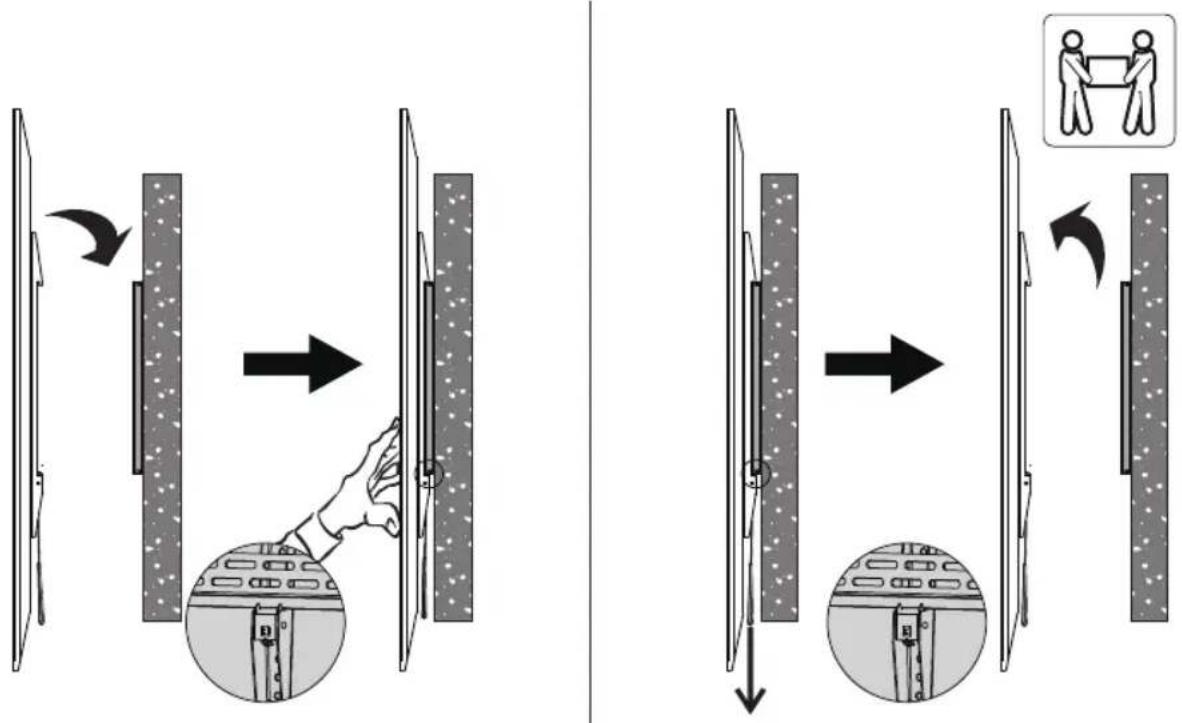

3. Instalación / Desinstalación de Pantalla

• Antes de soltar la pantalla, garantice que los soportes del adaptorador estén instalados firmamente a la placadopared.

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte este seguro para usarse.
• Si Tiene una pregunta, visite por favor a www.triplite.com/support.
