Caractéristiques	Détails
Type de produit	Support mural
Compatibilité	Écrans de différentes tailles (vérifier les spécifications pour la taille maximale)
Capacité de charge	Supporte un poids maximum (vérifier les spécifications)
Matériau	Acier robuste pour une durabilité accrue
Installation	Facile à installer avec le matériel fourni
Orientation	Orientation fixe ou pivotante (selon le modèle)
Maintenance	Vérifier régulièrement les fixations et l'état du support
Sécurité	Conforme aux normes de sécurité pour les supports muraux
Garantie	Garantie limitée (vérifier les conditions spécifiques)
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - DWF60100XX Tripp Lite

Comment installer le support mural Tripp Lite DWF60100XX ?

Pour installer le support mural Tripp Lite DWF60100XX, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de localiser des montants dans le mur pour un soutien optimal et utilisez les vis et chevilles fournies.

Quelle est la capacité de poids maximale du support mural ?

Le support mural Tripp Lite DWF60100XX peut supporter jusqu'à 45 kg.

Le support est compatible avec quelle taille d'écran ?

Le support mural Tripp Lite DWF60100XX est compatible avec des écrans de 51 cm à 102 cm (20 pouces à 40 pouces).

Comment ajuster l'inclinaison et la rotation de l'écran une fois installé ?

Une fois le support installé, vous pouvez ajuster l'inclinaison et la rotation de l'écran en desserrant les vis de réglage situées à l'arrière du support, puis en repositionnant l'écran à l'angle souhaité.

Est-ce que le support mural inclut tous les accessoires nécessaires pour l'installation ?

Oui, le Tripp Lite DWF60100XX inclut tous les accessoires nécessaires pour l'installation, y compris les vis, les chevilles et les instructions de montage.

Comment puis-je savoir si ma télévision est compatible avec ce support ?

Vérifiez le modèle de votre télévision et assurez-vous qu'il est compatible avec le motif de montage VESA du support. Le Tripp Lite DWF60100XX supporte les configurations VESA allant de 75 x 75 mm à 200 x 200 mm.

Que faire si je rencontre des problèmes lors de l'installation ?

Si vous rencontrez des problèmes lors de l'installation, consultez le manuel d'utilisation pour des conseils supplémentaires ou contactez le service client de Tripp Lite pour obtenir de l'aide.

Puis-je utiliser ce support mural à l'extérieur ?

Le Tripp Lite DWF60100XX est conçu pour une utilisation intérieure. L'utilisation en extérieur n'est pas recommandée car cela pourrait endommager le produit.

Le support mural permet-il de cacher les câbles ?

Le Tripp Lite DWF60100XX est équipé d'une gestion des câbles qui permet de cacher les fils pour un aspect plus propre et organisé.

MODE D'EMPLOI DWF60100XX Tripp Lite

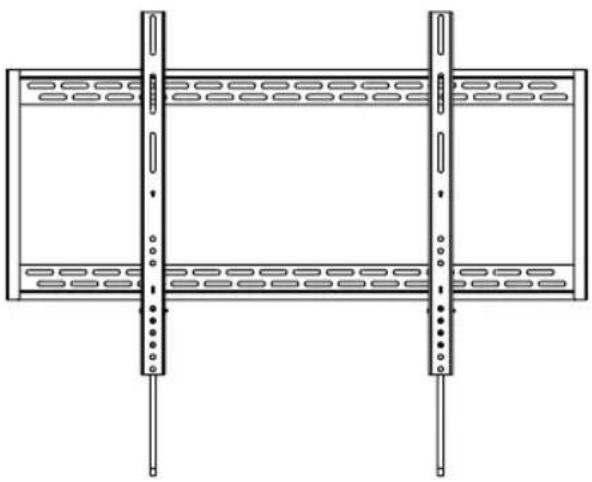

Montage mural pour écran plat fixe

MODELE: DWF60100XX

MISE EN GARDE: NE PAS EXCEDER LA CAPACITE PONDÉRALE MAXIMUM INDIQUEE.

DES BLESSURES GRAVES OU DES DOMMAGES MATRIELS RISQUENT DE SE PRODUIRE!

200x200/300x300/

400x200/400x400/

600x400/800x400/

800x600/900x600

Droits d'auteur © 2014 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www.triplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel.
• S'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et positionner l'équipement sans risque.
• Serrer fermement les vis, mais sans trop serrer. Un serrage excessif risque d'endommager les articles, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

Liste de vérification des composants

IMPORTANT : Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www. triplite. com/support pour obtenir de l'aide.

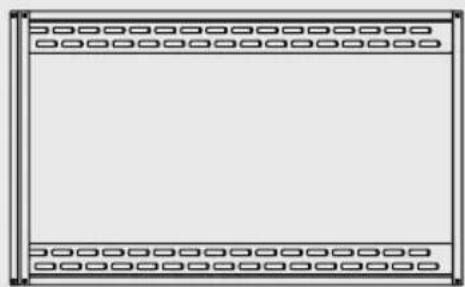

Plaque murale (x1)

Support d'adaptateur (x2)

Emballage

M5X14 (x4)

M6X14 (x4) M8X20 (x4) M6X30 (x4)

M8X30 (x4)

Rondelle (x4) petite entretoise (x8) Grande entretoise (x4)

Emballage w

Boulon d'ancrage (x6) Ancrage à béton (x6) Rondelle D8 (x6)

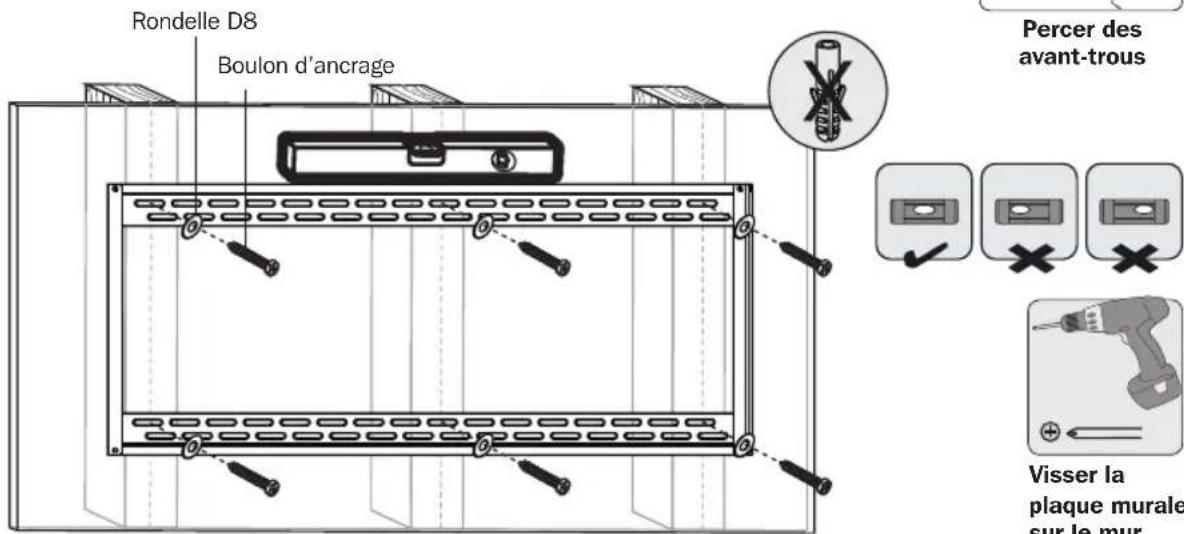

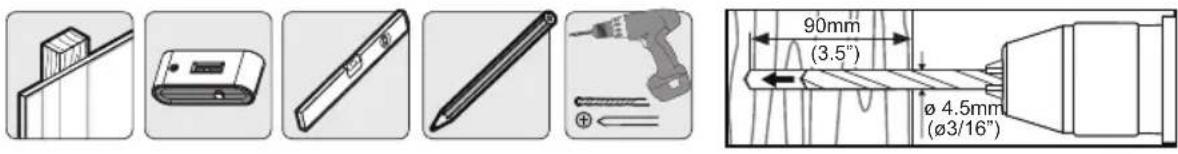

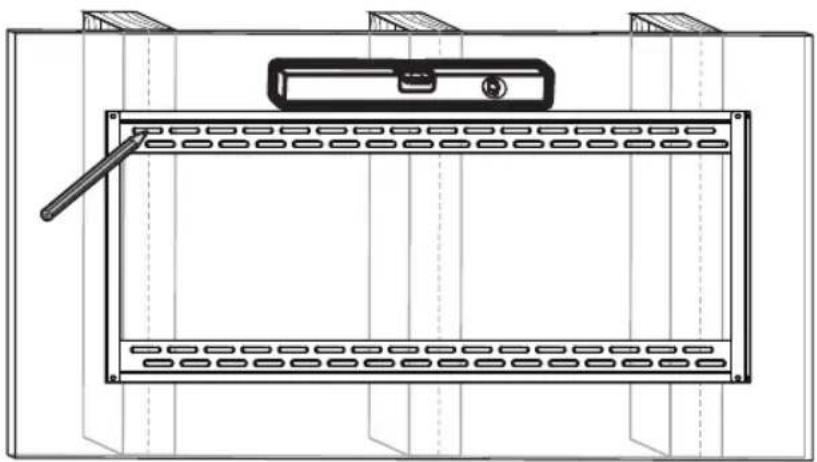

1A. montage sur des colombages en bois

Convient pour des colombages espacés de 406 mm (16 po) / 450 mm (17,7 po) / 600 mm (23,6 po) / 610 mm (24 po)

Déterminer et marquer l'emplacement exact des trous de montage

Percer des avant-trous

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

1B. montage sur de la brique et du béton

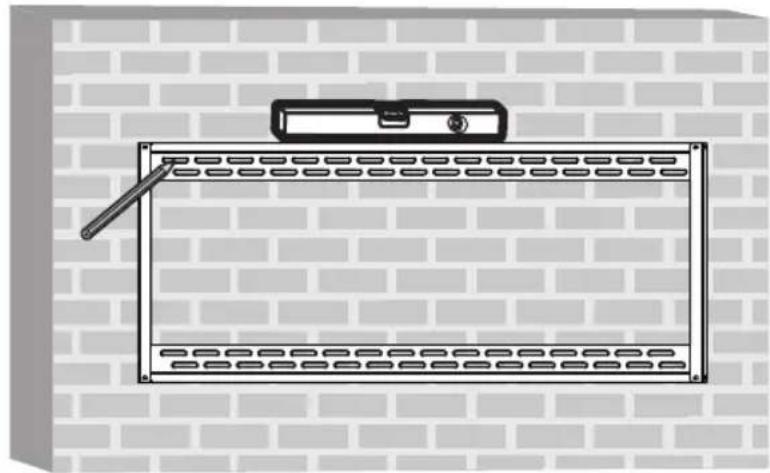

Marquer l'emplacement exact des trous de montage

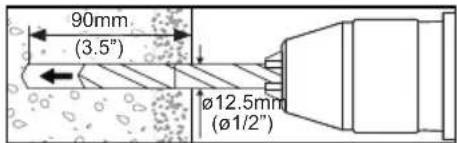

Percer des avant-trous

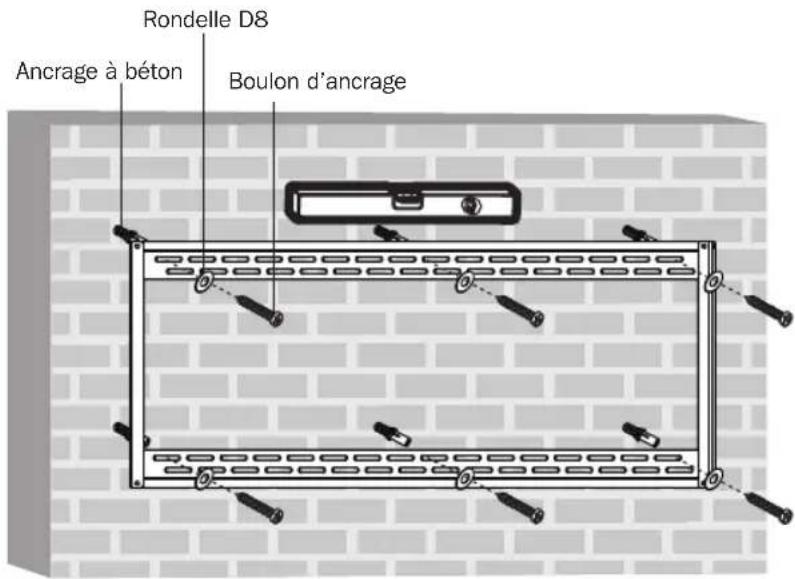

Visser la plaque murale sur le mur

Lorsque les montants muraux sont installés sur des blocs de béton de maçonnerie, vérifier que l'épaisseur réelle est d'au moins 35 mm (1-3/8 po) pour utiliser des ancrages à béton. Ne pas percer dans les joints de mortier! S'assurer de monter dans une partie solide du bloc, généralement à au moins 25 mm (1 po) du bord du bloc. Il est recommandé d'utiliser une perceuse électrique, à basse vitesse, pour percer le trou qu'un marteau afin d'éviter de briser l'armature du trou en traversant un espace vide ou une cavité. - Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

2. Installation des supports d'adaptateur

2-1 Pour les écrans à dos plat

2-2 Pour les écrans à dos encastre ou entrées d'accès A/V

Remarque : Choisir les vis, les rondelles et les entretoies appropriées (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Visser les supports d'adaptateur sur l'écran.

Serrer toutes les vis, mais sans trop serrer.

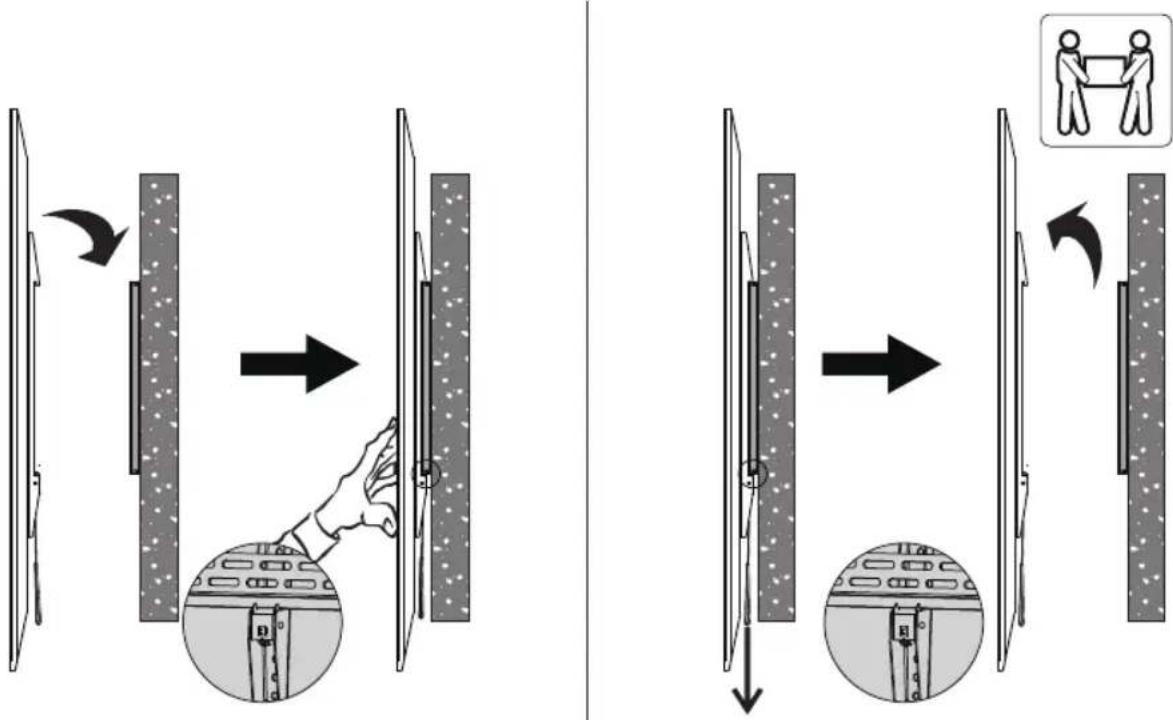

3. Fixer/retirer l'écran

• Avant de l'acher l'écran, s'assurer que les support d'adaptateur sont solidement retenus en place sur la plaque murale.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
