| Type de produit | Support mural pour téléviseur (bride de bureau pour écran double) |
| Marque | Tripp Lite |
| Modèle | DMPDD1735AM |
| Nombre d'écrans supportés | 2 |
| Compatibilité VESA | 75 x 75 mm, 100 x 100 mm |
| Capacité de charge maximale par écran | 10 kg (22 lb) |
| Matériau | Acier, plastique, poignée avec ruban antimicrobien |
| Ports intégrés | 1 x USB 3.0 |
| Type de fixation | Bride de bureau (passage de câble, trou de fixation) |
| Épaisseur de bureau compatible | 10 à 84 mm (0,4 à 3,3 po) |
| Réglages | Hauteur, inclinaison, rotation, équilibrage par ressort |
| Ruban antimicrobien | Oui, sur la poignée (empêche la croissance des bactéries, virus, champignons) |
| Gestion des câbles | Oui, couvercles de gestion des câbles inclus |
| Utilisation | Intérieur uniquement |
| Garantie | 5 ans (limitée) |
| Dimensions (approx.) | Non fournies dans la notice, estimé 60 x 30 x 15 cm (bras déplié) |
| Poids (approx.) | Non fourni, estimé 5 kg |
| Contenu du colis | Base, bras, plaques VESA, vis, clé hexagonale, couvercles de câbles, ruban antimicrobien |
| Instructions de montage | Incluses dans le manuel, nécessite une personne qualifiée |
| Entretien et nettoyage | Essuyer avec un chiffon sec, vérifier régulièrement la fixation (tous les 3 mois) |
| Sécurité | Ne pas dépasser la charge maximale, utiliser un assistant pour l'installation, serrer sans forcer |
FOIRE AUX QUESTIONS - DMPDD1735AM Tripp Lite
Questions des utilisateurs sur DMPDD1735AM Tripp Lite
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support mural pour téléviseur au format PDF gratuitement ! Retrouvez votre notice DMPDD1735AM - Tripp Lite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DMPDD1735AM de la marque Tripp Lite.
MODE D'EMPLOI DMPDD1735AM Tripp Lite

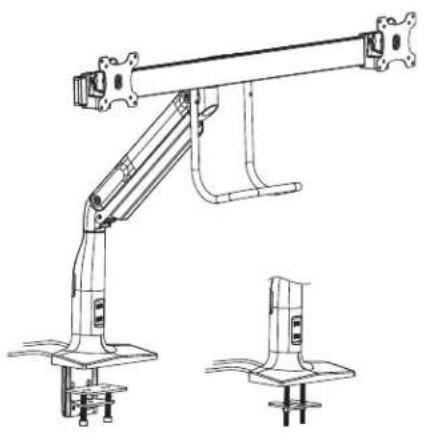

Bride pour bureau écran double à positionnement de précision avec ruban antimicrobien\*
avec port USB 3.0
Modèle : DMPDD1735AM
MISE EN GARDE : NE PAS EXCÉDER LA CAPACITÉ PONDÉRALE MAXIMUM INDIQUÉE, CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!
75 x 75 100 x 100
10 kg x 2 (22 lb x 2)
* Le ruban antimicrobien sur la poignée aide à empêcher la croissance des bactéries, des virus, des champignons et des moisissures.
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.
Consignes de sécurité
REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.
Avertissement
- Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter tripplite.com/support.
- Ce support a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
- Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu’une pleine connaissance du présent manuel d'instructions.
- S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.
- Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
- Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager l'appareil et de réduire considérablement la résistance à l'arrachement des vis.
- Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.
Garantie limitée de 5 ans
Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
Liste de vérification des composants
IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite.com/support pour obtenir de l'aide.
A (x1)
B (x1)
M-C D5 (x4) (8 au total)
Assemblage

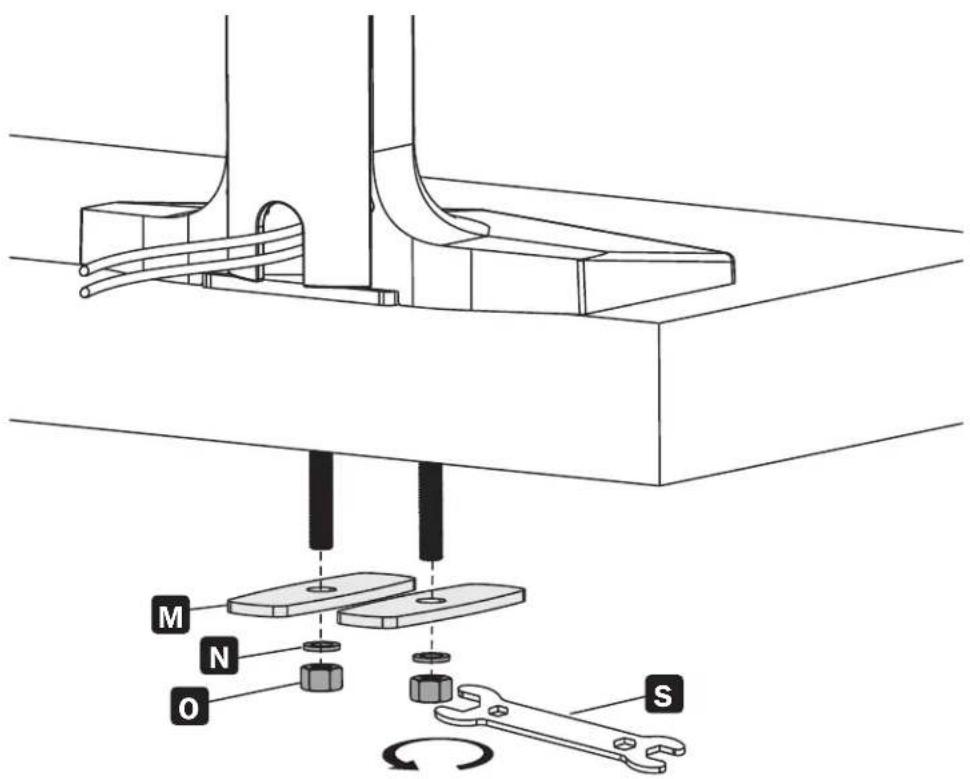

Assemblage de la base et installation du bureau

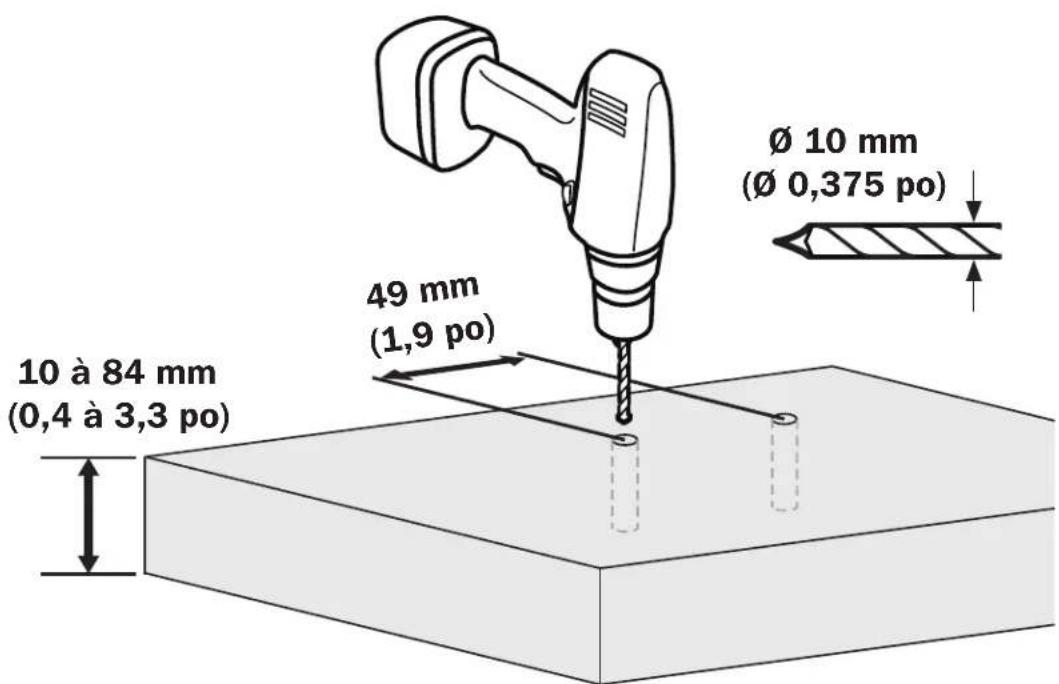

Installation sur le rebord
Assemblage
40 à 84 mm 1,6 à 3,3 po
Assemblage

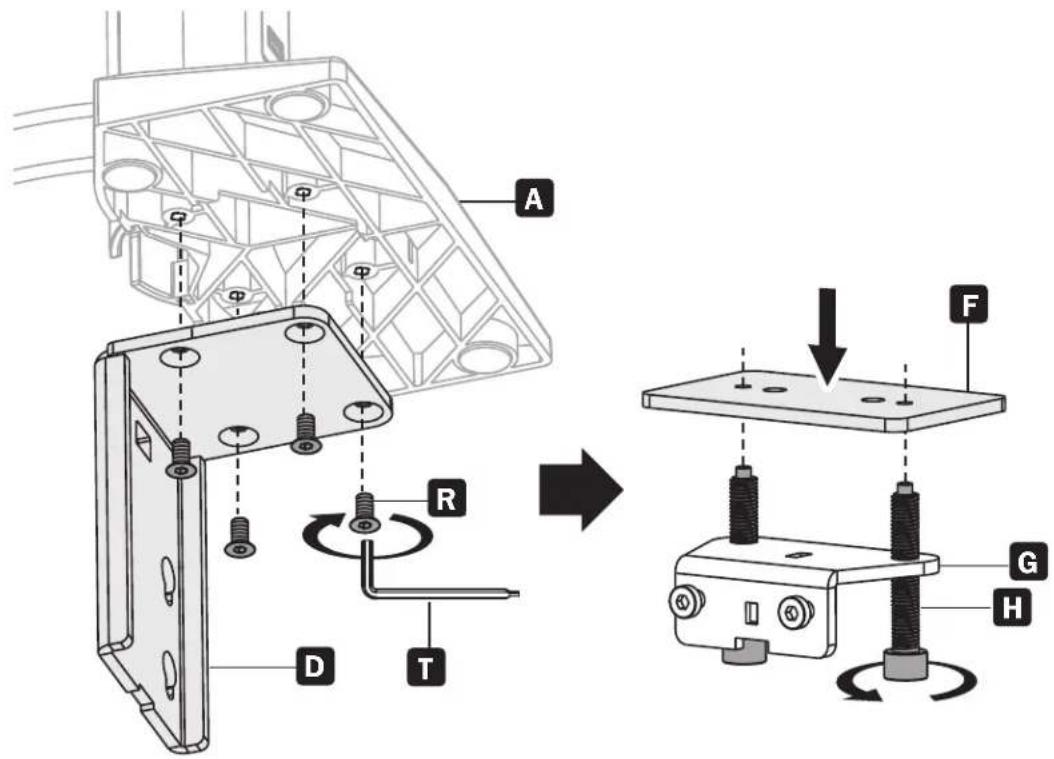

Assemblage de la base et installation du bureau
Assemblage
Fixation du support de montage au bras
Fixation de la poignée

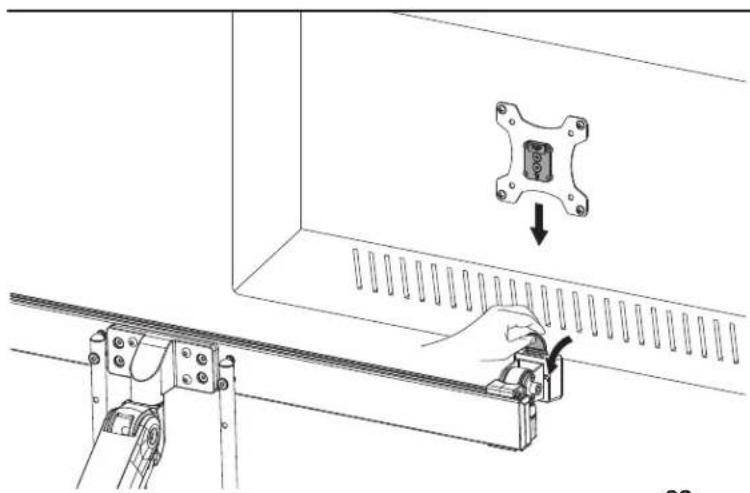

Fixation de la plaque universelle au support de montage
Ne pas trop serrer les vis.
Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour fixer la plaque universelle au support de montage.

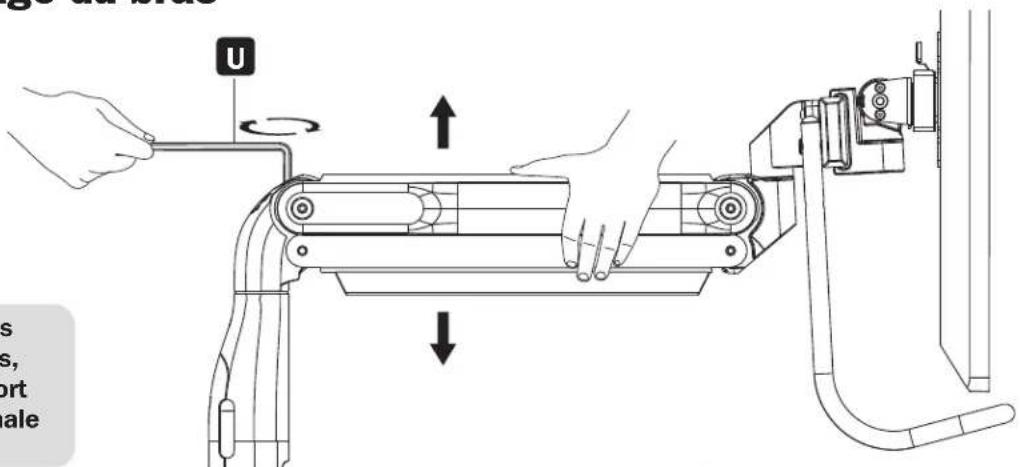

6 Équilibrage du bras
Pour bien équilibrer le bras avec les moniteurs montés, ajuster la tension du ressort en utilisant la clé hexagonale fournie comme suit :
Dans un premier temps, positionner le bras sur le plan horizontal, puis le maintenir fermement en place comme illustré. Ne pas hésiter à demander de l'aide.
Pour éviter d'endommager les moniteurs ou le support de montage, toujours garder le bras en position horizontale au moment d'apporter des ajustements. Ne pas hésiter à demander de l'aide.
Si le bras s'abaisse, tourner la vis de réglage dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'il demeure en position horizontale.
Si le bras se relève, tourner la vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce qu'il demeure en position horizontale.
Ne pas trop serrer les vis.

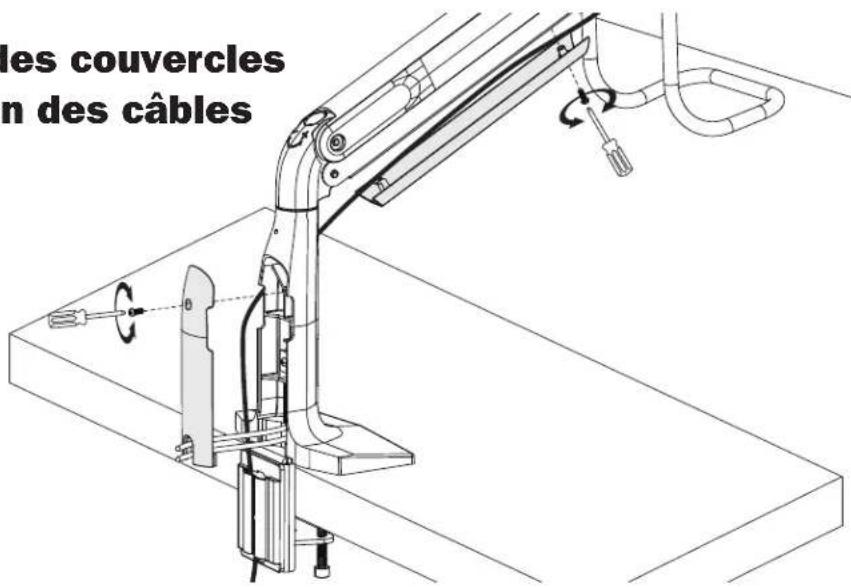

7 Fixation des couvercles de gestion des câbles

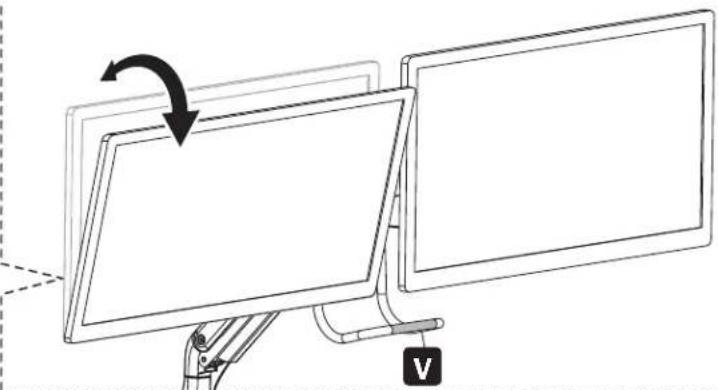

Ajustement et application du ruban antimicrobien
Remarque : Si l'écran ne s'arrête pas à la position souhaitée, serrer les vis comme illustré.
• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois). • Pour toute question, visiter tripplite.com/support.
