| Tipo de producto | Soporte mural para televisor (abrazadera de escritorio para doble pantalla) |
| Marca | Tripp Lite |
| Modelo | DMPDD1735AM |
| Número de pantallas compatibles | 2 |
| Compatibilidad VESA | 75 x 75 mm, 100 x 100 mm |
| Capacidad de carga máxima por pantalla | 10 kg (22 lb) |
| Material | Acero, plástico, mango con cinta antimicrobiana |
| Puertos integrados | 1 x USB 3.0 |
| Tipo de fijación | Abrazadera de escritorio (paso de cable, orificio de fijación) |

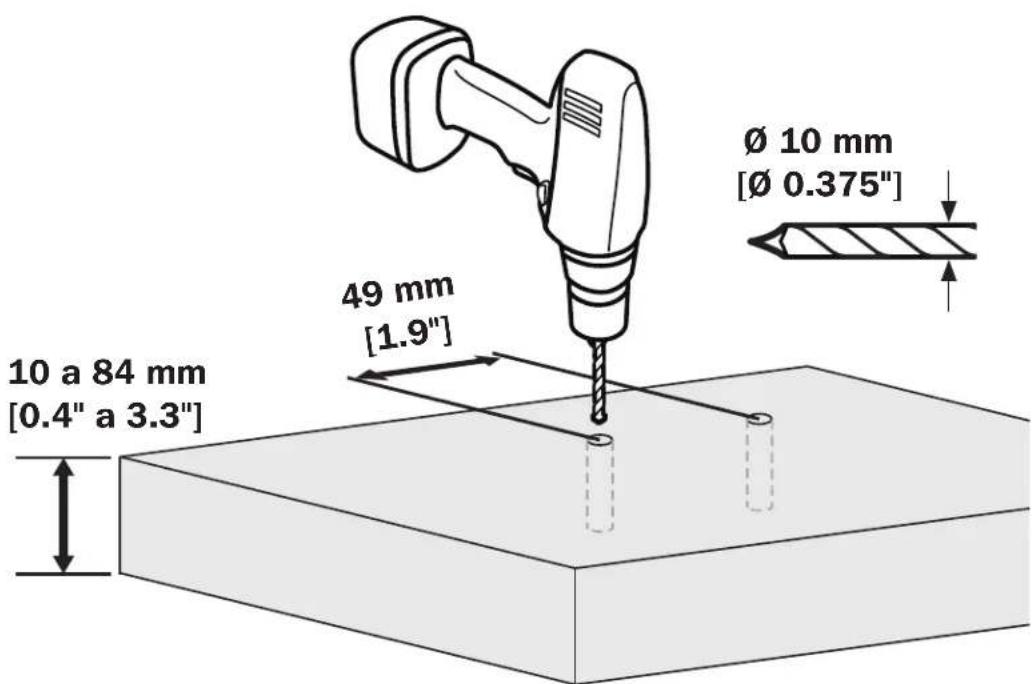

| Grosor de escritorio compatible | 10 a 84 mm (0.4 a 3.3 pulgadas) |
| Ajustes | Altura, inclinación, rotación, equilibrio por resorte |
| Cinta antimicrobiana | Sí, en el mango (evita el crecimiento de bacterias, virus, hongos) |
| Gestión de cables | Sí, cubiertas de gestión de cables incluidas |
| Uso | Solo para interiores |
| Garantía | 5 años (limitada) |
| Dimensiones (aprox.) | No proporcionadas en el manual, estimado 60 x 30 x 15 cm (brazo desplegado) |
| Peso (aprox.) | No proporcionado, estimado 5 kg |
| Contenido del paquete | Base, brazo, placas VESA, tornillos, llave hexagonal, cubiertas de cables, cinta antimicrobiana |
| Instrucciones de montaje | Incluidas en el manual, requiere una persona calificada |
| Mantenimiento y limpieza | Limpiar con un paño seco, verificar regularmente la fijación (cada 3 meses) |
| Seguridad | No exceder la carga máxima, usar un asistente para la instalación, apretar sin forzar |
Preguntas frecuentes - DMPDD1735AM Tripp Lite
Preguntas de los usuarios sobre DMPDD1735AM Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Soporte de pared para televisión en formato PDF gratis! Encuentra tus instrucciones DMPDD1735AM - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DMPDD1735AM de la marca Tripp Lite.
MANUAL DE USUARIO DMPDD1735AM Tripp Lite

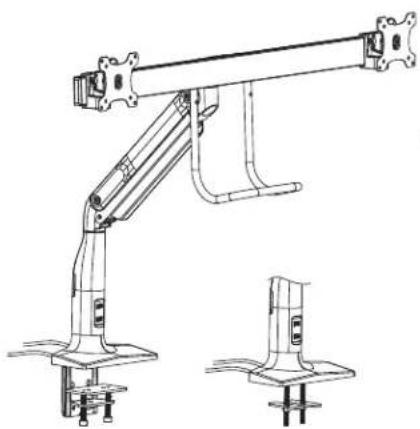

Manual del Propietario
Abrazadera de Escritorio de Colocación de Precisión para Dos Pantallas con Cinta Antimicrobiana\*
con Puerto USB 3.0
Modelo: DMPDD1735AM
English 1 • Français 25 • Русский 37 • Deutsch 49
PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!
75 x 75 100 x 100
* La cinta antimicrobiana sobre las manijas ayuda a inhibir el crecimiento de bacterias, virus, moho y manchas de humedad.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.
Instrucciones de Seguridad
NOTA: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.
ADVERTENCIA
- No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.
- Este soporte fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
- Este producto debe ser instalado únicamente por alguien que posea competencia mecánica adecuada, experiencia básica en construcción y total comprensión de este manual de instrucciones.
- Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
- Utilice un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
- Apriete los tornillos firmemente pero no en exceso. Si aprieta demasiado los tornillos puede dañar la unidad y reducir sustancialmente la capacidad de carga de los tornillos.
- Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.
Garantía
Garantía Limitada por 5 Años
El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).
ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
Lista de Comprobación de Componentes
IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite tripplite.com/support para solicitar servicio.
A
(x1)
B
(x1)

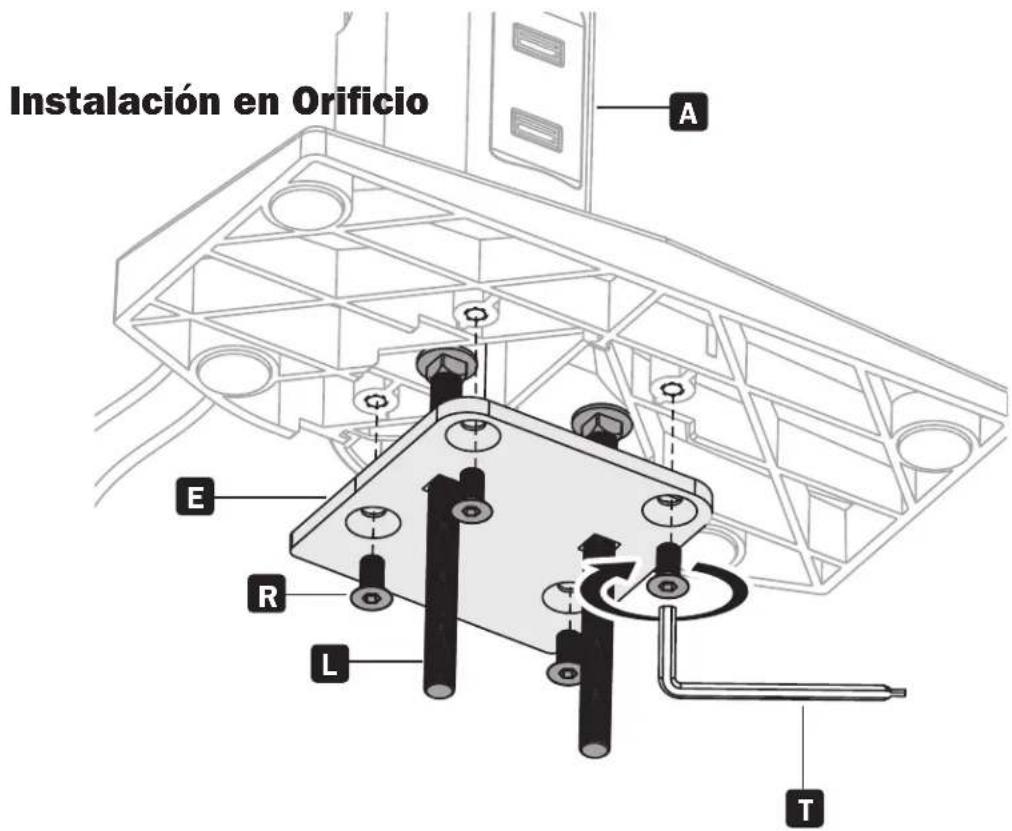

Ensamble de Base e Instalación en Escritorio
1a

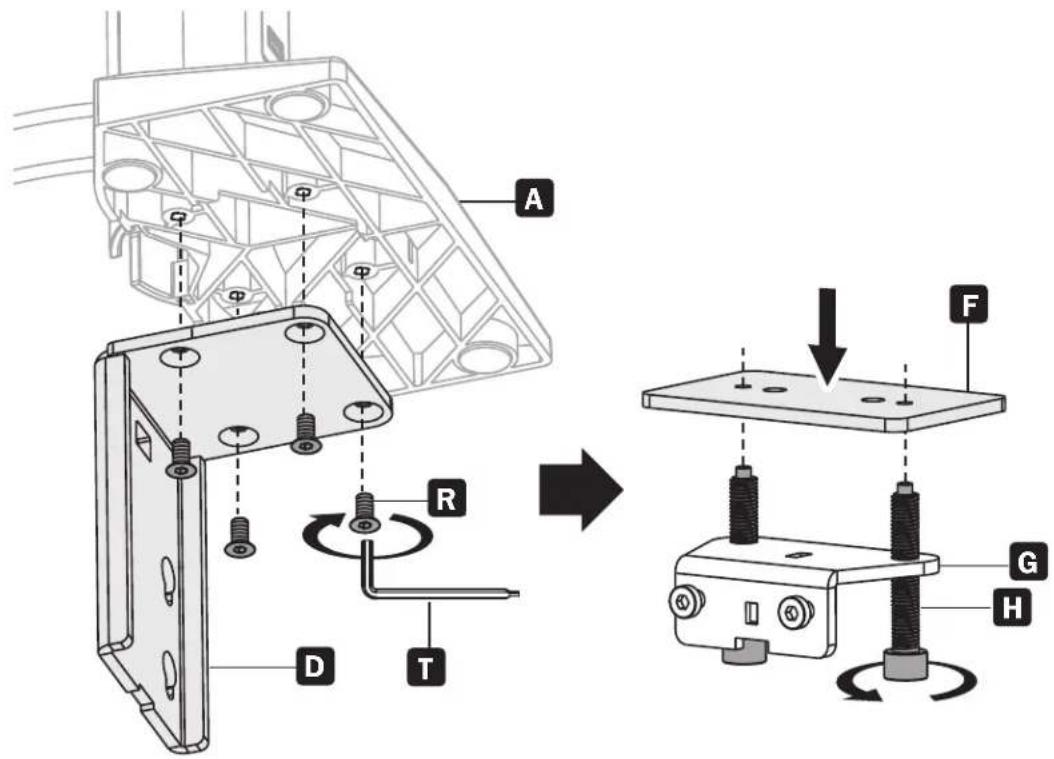

Instalación en el Borde
Ensamble de Base e Instalación en Escritorio

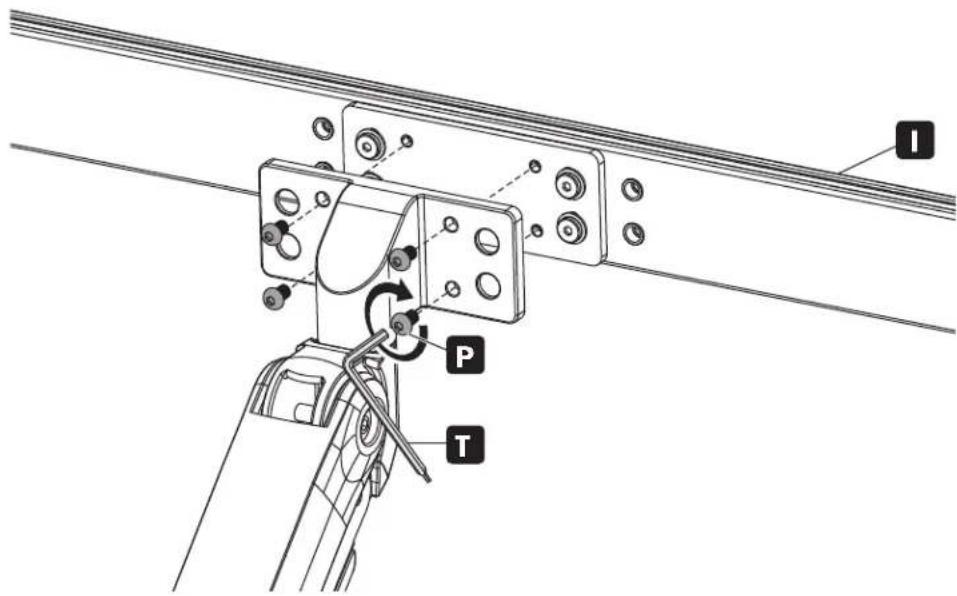

Colocación del Soporte de Instalación en el Brazo

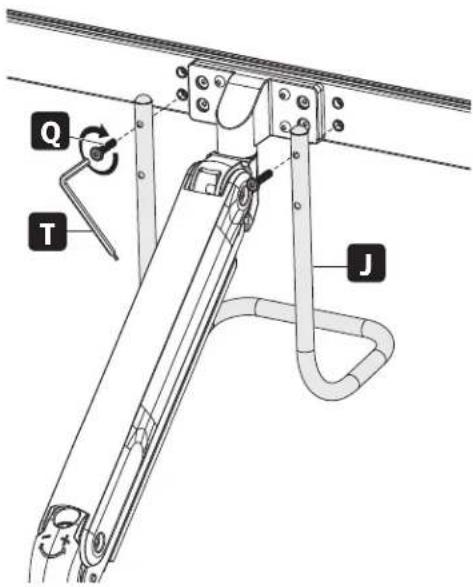

Colocación de la Manija
a

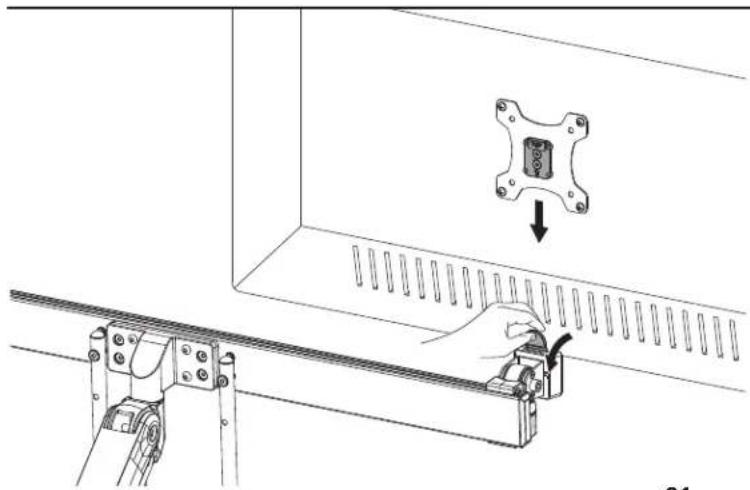

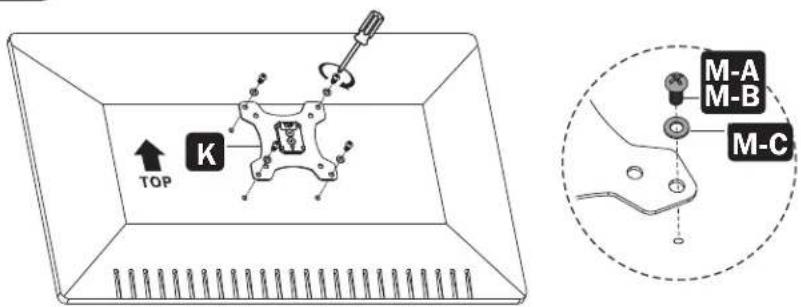

Colocación de la Placa Universal al Soporte de Instalación
No apriete excesivamente
los tornillos.
Use un ayudante o equipo de elevación mecánico al instalar la placa universal en el soporte de instalación.
Ensamble
6

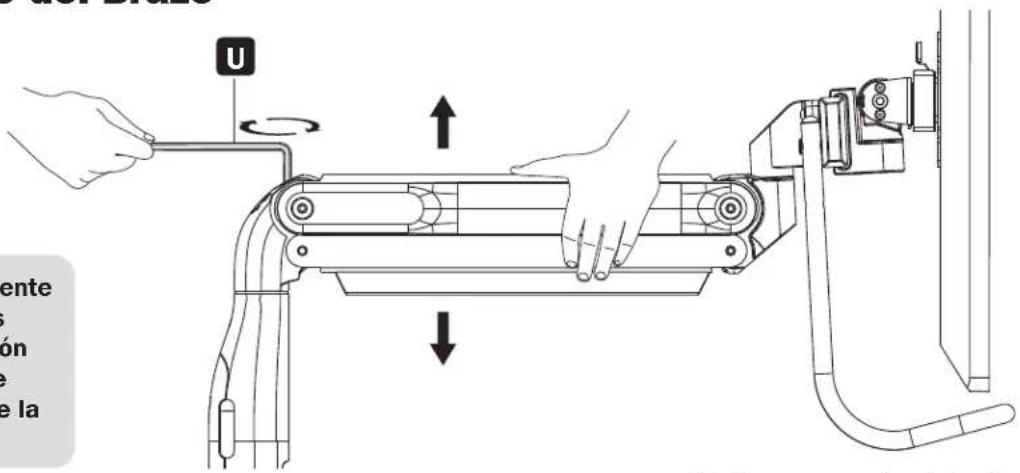

Balanceo del Brazo
Para balancear correctamente el brazo con los monitores instalados, ajuste la tensión del resorte usando la llave hexagonal suministrada de la siguiente manera:
Primero, coloque y sostenga firmemente el brazo horizontalmente como se muestra. Solicite ayuda en caso de que la necesite.
Para evitar daños a monitores o instalación, mantenga siempre el brazo en una posición horizontal mientras realiza ajustes. Solicite ayuda en caso de que la necesite.
Si el brazo cae, gire el tornillo de ajuste en sentido opuesto a las manecillas del reloj hasta que permanezca en una posición horizontal.
Si el brazo se eleva, gire el tornillo de ajuste en sentido de las manecillas del reloj hasta que permanezca en una posición horizontal.
No apriete excesivamente los tornillos.
7

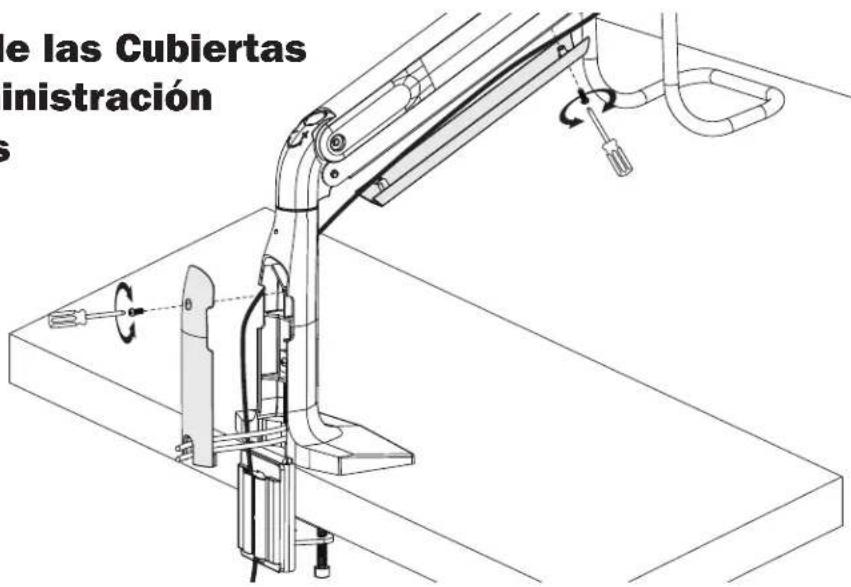

Fijación de las Cubiertas para Administración de Cables
Ensamble
8

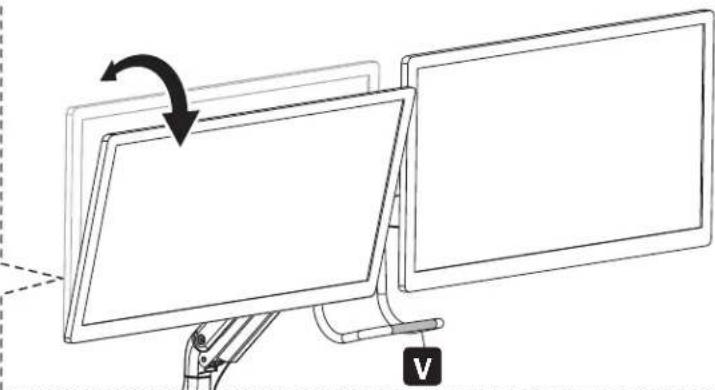

Ajuste y Aplicación de la Cinta Antimicrobiana
Nota: Si la pantalla no se detiene en su posición deseada, apriete los tornillos como se muestra.
- Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
- Si tiene alguna pregunta, visite por favor tripplite.com/support.
